Слив перелив для ванны: разбираемся в устройстве, разновидностях и правилах монтажа

Замена старого сифона в ванной сборка нового устройства

Замену сифона в ванной можно выполнить своими руками. Для этого потребуется минимальный набор инструментов и материалов

Важно правильно выбрать прибор, отводящий сточные воды и препятствующий распространению неприятных запахов в помещении

Особенности сифонов.

Разновидности и особенности сифонов

На основании конструктивных особенностей выделяют 3 типа сифонов для ванны:

1. Бутылочные. Строение включает колбу, в которой всегда находится некоторое количество воды. Стоки отводятся в отстойник по трубе меньшего диаметра. При достижении нужного уровня вода начинает сливаться в канализацию. Такие системы подходят для установки в дачных домах. Даже если сифон долго не используется, он не пересыхает. К колбе можно подключать несколько сливных шлангов.
2. Трубчатые. Оснащены гибким или стационарным шлангом, изогнутым в виде букв S или U.
3. Комбинированные. Конструкция включает гофрированную трубку и колбу. Такие системы хорошо подходят для установки в многоквартирных домах.

Пластиковые сифоны имеют и недостатки:

1. Небольшой срок службы. Некоторые детали выходят из строя в первый год использования.
2. Недостаточная герметичность. При сборке систем добиться плотного прилегания гаек не удается. Поэтому соединения приходится снабжать резиновыми уплотнителями.

Чугунные сливы отличаются надежностью и прочностью. Хромированные элементы придают сифону эстетичный внешний вид. Внутренние поверхности защищены от оседания грязи. К недостаткам можно отнести высокую стоимость и сложность в монтаже. Более дешевые конструкции подвержены коррозии, снижающей срок эксплуатации. При замене такого сифона может потребоваться ремонт стен.

Необходимые материалы и инструменты

При наличии полного комплекта приобретают такие материалы и инструменты:

• отвертка с плоской насадкой;
• разводной ключ;
• силиконовый или каучуковый герметик;
• уплотнительная лента;
• таз для сбора воды;
• ветошь.

Для изменения длины трубы может потребоваться ножовка. Края выравнивают наждачной бумагой.

Для установки сифона инструменты.

Сборка сифона

Процесс сборки включает такие этапы:

1. Формирование колбы. К цилиндру прикручивают дно. Соединение герметизируют резиновой прокладкой. Оба конца сливной трубки снабжают фиксирующими гайками. При этом также требуется установка уплотнителя. Один конец трубки вставляется в верхнее отверстие колбы, второй будет соединяться с горловиной сифона. Стыки промазывают герметиком.
2. Установка перелива. Высота шланга должна соответствовать расположению переливного отверстия ванны. Измерить параметр нужно до начала монтажных работ. При соответствии показателей переливной шланг подсоединяют к нужному отводу колбы. Высота сборной трубы регулируется. Деталь выдвигается по принципу телескопа. Требуемую длину гофрированному шлангу придают путем растягивания. В нужной точке формируют изгиб. Отвод и переливной патрубок соединяют с помощью гайки. Ее накручивают вручную, прилагая умеренные усилия.

Для ванны сборка сифона.

Перед затягиванием винтов нужно убедиться, что отверстие ванны совпадает с диаметром шланга. При закреплении перелива между поверхностями размещают поставляемую вместе с сифоном прокладку.

Монтаж нового устройства

Поменять сифон можно, выполнив такие действия:

1. Подготовка поверхности. Чугунную ванну возле сливного отверстия очищают от загрязнений и обрабатывают обезжиривающим составом.
2. Установка декоративной решетки. Если размер детали не соответствует диаметру отверстия, зазор закрывают герметиком.
3. Подсоединение отводного патрубка. Горловину сифона соединяют с решеткой винтом, который закручивают, обеспечивая плотное прилегание деталей.
4. Соединение конструкции с канализационной трубой. С нижней части сифона снимают фаску, что позволяет ввести деталь в отвод. Элементы закрепляют гайкой, перед навинчиванием которой устанавливают коническую прокладку. Соединение обрабатывают герметиком. Если диаметр отвода не соответствует размеру канализационной трубы, используют пластиковый переходник.

Гофрированный сифон снабжается специальными патрубками, облегчающими установку. Одна сторона соединяется с горловиной, другая – выводится в канализационную систему. Гофру растягивают, придавая ей нужный изгиб.

Особенности конструкции

Несмотря на широкий ассортимент, разнообразие дизайна, конструкций и возможностям. Принцип работы у каждого продукта одинаковый и состоит из нескольких пунктов:

Горловина. Элемент устанавливается в нижнюю часть

При монтаже требуется уделить внимание герметизации, так как от нее зависит долговечность и надежность. В комплекте должны присутствовать специальные уплотнители, если их нет, то лучше не покупать подобное оборудование

Горловина обладает решеткой, которая предотвращает проникновение и скапливание крупного мусор внутри системы. Поэтому шанс возникновения засора минимален.
Сифон. Изделие предназначено для образования гидрозатвора, который предотвращает проникновение и распространение неприятного запаха в помещение. Часто продукт обладает компактными размерами, так как пространство под ванной ограничено, что не позволяет монтировать габаритные модели. Еще одна полезная функция – соединение всех патрубков с канализационной магистралью. При выборе уделяется внимание объему, так как от количества зависит его эффективность. Рекомендуется покупать товары, где это значение не меньше 300 мл, можно больше.
Для соединения с канализацией используются патрубки. Диаметр этого элемента универсальный – 50 мм. Однако встречаются модели с другим исполнением. На конце присутствует цилиндрический участок.
На верхнюю часть ванны устанавливается горловина перелива. Продукт оснащен угловым патрубком, который во время установки направляется вниз. Когда пользователь покупает готовый вариант, то этот элемент соединен со всеми главными частями сразу, что значительно упрощает монтаж и эксплуатацию.
Для взаимодействия горловины слива и перелива используется труба, которая изготавливается из различных материалов. Она может быть жесткой (выполнена из металла или прочного пластика) или гибкой (например, гофрированной, часто изготавливается из ПВХ). Различия по изгибу и длине допускаются.
Закрывающее устройство. Элемент позволяет контролировать наполнение ванны.

Отличия автоматического и полуавтоматического сифона

В полуавтоматическом слив переливе нижняя сливная пробка поднимается благодаря тросику, который соединяет механизмы переливного и сливного блока. Вам нужно лишь повернуть крышку перелива для того, чтобы закрыть/открыть сливное отверстие. Механизм очень простой.

• К минусам можно отнести то, что в подделках или недорогих моделях тросик через какое-то время может заедать.
• К плюсам отнесем презентабельный внешний вид устройства и то, что вам больше не нужно наклоняться для закрытия/открытия сливного отверстия.

В автоматическом слив переливе – нижняя сливная пробка поднимается благодаря механизму, встроенному в саму пробку. Одним нажатием на пробку вы можете открыть/закрыть сливное отверстие.

• Минусы: чтобы нажать на пробку слива, вам необходимо наклониться.
• Плюсы: привлекательный внешний вид.

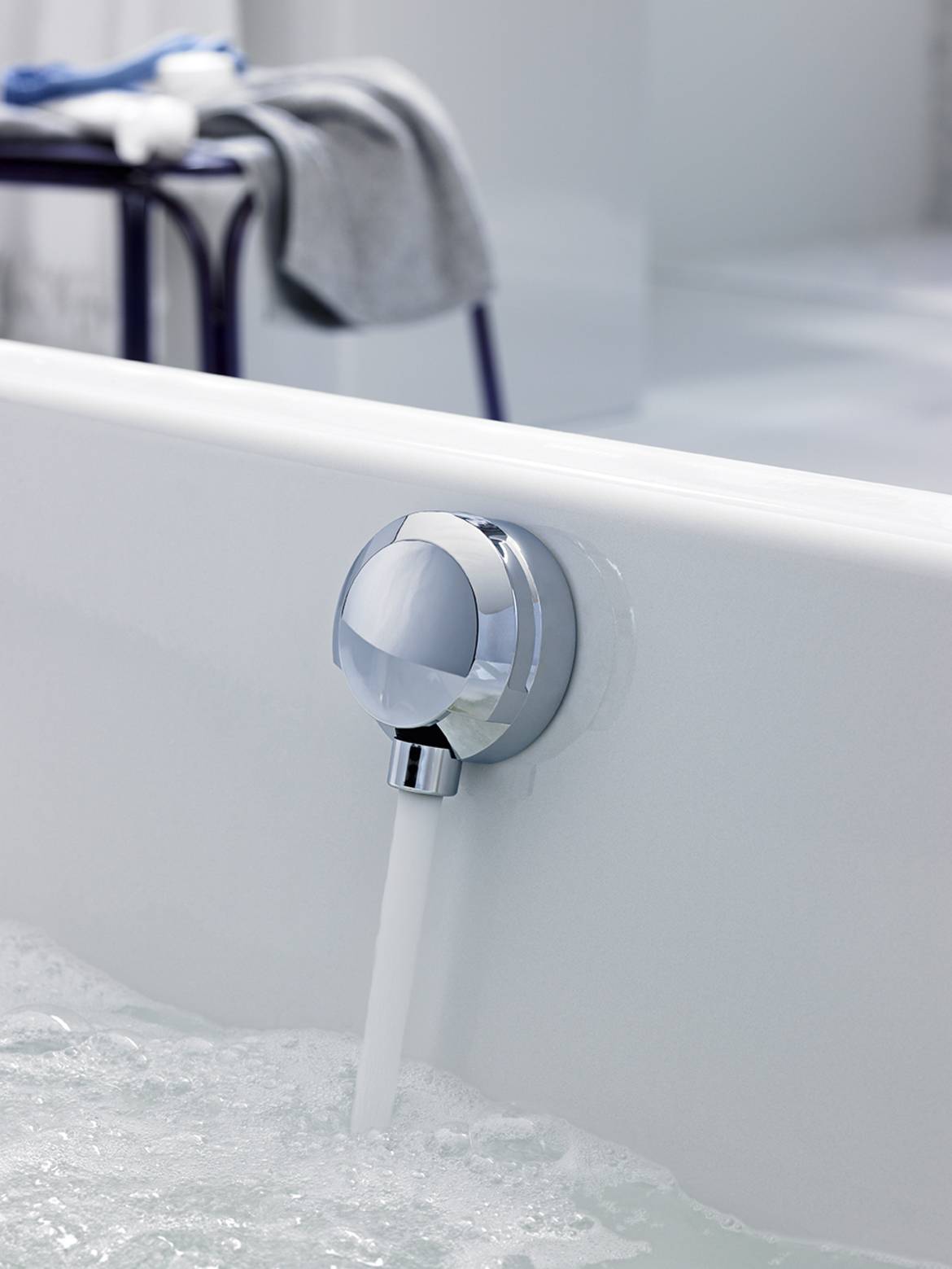

Существует также еще один тип автоматического слива-перелива, оснащенного функцией наполнения. Если у вас нет возможности установить смеситель для наполнения ванны, то этот вид вам поможет. К нему проводится от смесителя труба, и наполнение вашей ванны будет осуществляться благодаря отверстию перелива.

С теорией мы разобрались, теперь настало время переходить к практике.

Чистка сливного отверстия.

Причины появления засоров в сливном отверстии, кроме волос, выпадающих естественным путем, являются мелкий сор, катышки с одежды, шерсть домашних питомцев. Скапливаясь в сливном отверстии, они образуют комок, мешающий воде пройти по канализационной трубе. Комок из грязи и сора не дает воде свободно вытекать из ванной, собирают на себя дальнейший мусор, и, как следствие вызывают дурно пахнущий засор. Итак, действуем. Для того чтобы прочистить сливное отверстие в ванной, существует несколько способов. Но первоначально идем по пути наименьшего сопротивления.

снимаем крышечку сливного отверстия и вычищаем мусор под ней. Первоначально, до снятия крышки, вам может показаться, что там все чисто. Но визуальный осмотр обманчив. Под крышкой сливного отверстия скапливается огромное количество волос. Особенно этим грешат сливные отверстия с крестовой заглушкой. Есть ванны, в которых предварительно устанавливаются пробки. Для такого типа ванн, до того как прочистить сливное отверстие в ванной, нужно приподняв пробку, открутить направляющую пластину. Только после этого вы снимите пробку.

Для очищения более глубокого засора волосами, выбираем любой из ниже предложенных методов:

• проволочный крюк. Смело можно воспользоваться проволочными плечиками (согнутой вешалкой из проволоки). Раскручиваем плечики так, чтобы у вас оказался крюк с ручкой. Вводим кончик крюка в слив и вытаскиваем волосы или другие предметы, которые стали причиной засора. Ни в коем случае не пытайтесь затолкать волосы либо другой сор в канализацию. Тяните крюк на себя и вытаскивайте засор наружу, чтобы затем выбросить в мусорное ведро.
• при помощи вантуза для раковины. Такой метод подходит для небольшого засора, препятствующего сливу воды. Вантуз следует подобрать под размер сливного отверстия. В принципе, сделать это не сложно. Чаще всего сливные отверстия и в ванной и в кухонной раковине одного диаметра, поэтому вантуз станет вам помощником при любых небольших засорах. Пробкой закрываем сливное отверстие, вантуз смазываем вазелином и плотно прижимаем к сливу. Делаем около десятка резких возвратно-поступательных движений. Если вода не уходит, то проводим чистку сливного отверстия, добавив горячей воды. Для этого набираем в ванную горячую воду так, чтобы она покрыла половину резиновой чаши вантуза. Затем погружаем вантуз в воду на сливное отверстие под небольшим углом, делаем им несколько движений, а затем резко выдергиваем из воды. Проталкивать крюком внутрь волосы и другой сор нельзя, так как можно только усугубить ситуацию.
• тросик. Серьезные канализационные засоры, начинающиеся от сливного отверстия, великолепно устраняются сантехническим тросом, представляющим собой витую проволоку, свернутую в спираль. Чтобы было удобно вращать тросик, на его конце находится деревянная или пластиковая ручка. Длина канализационной трубы, которую можно прочистить таким тросом от 5 до 9 метров. Чтобы начать чистку, вставляем конец тросика в сливное отверстие и начинаем медленно вращать ручку, проталкивая другой рукой трос вперед. Трос, который состоит из сотен небольших взаимосвязанных крючков, легко захватывает волосы из слива и удаляет накопившийся сор. Почувствовав напряжение в тросе, знайте впереди – преграда из волос и сора. Поэтому дергаем несколько раз трос вперед и назад. Затем, пробив засор, спустите воду и вытягивайте трос.
• скотч. Для очистки сливного отверстия можно воспользоваться любой липкой лентой, которая есть в доме. Отрезаем полоску длиной в пятьдесят сантиметров. Затем засовываем его в слив и проводим по внутренней поверхности. Таким образом, все волосы прилипнут к скотчу, и вы очистите слив. После не забудьте включить воду и смыть оставшиеся в сливном отверстии мелкие оставшиеся частички.
• химические препараты. В магазине бытовой химии попросите продавца помочь с выбором химического средства, которое способно растворить шерсть и волосы в сливном отверстии. Иначе, смысла в покупке бытовой химии нет.

Средство для чистки слива и канализационных труб заливаем или засыпаем в сливное отверстие и оставляем на время, указанное в инструкции, а затем смываем проточной водой

Хотим обратить ваше внимание на то, что нельзя оставлять средство в сливе меньше или больше указанного в инструкции времени. В первом случае действие бытовой химии будет неэффективным, во втором – существует опасность деформирования материала, из которого сделаны трубы. Также, работая с химическими препаратами, следует соблюдать правила безопасности

Работать с химией следует только в перчатках

Также, работая с химическими препаратами, следует соблюдать правила безопасности. Работать с химией следует только в перчатках.

Профилактика засора сливного отверстия в ванной.

Как видите, процедура очищения сливного отверстия в ванной от волос несложна. Но занимает время. Поэтому проще не допускать таких ситуаций.

• в сливном отверстии устанавливаем мелкие сеточки, которые задержат не только волосы или шерсть, а и мелкий сор.
• периодически заливаем в сливное отверстие химические средства для очистки канализационных труб.
• один раз в квартал прочищаем сифон под ванной.

И тогда не нужно будет ломать голову над тем, как прочистить сливное отверстие ванной от забившихся волос.

•  19 Октября 2017
•  729
•  0

• (0)

Эта заметка – об одном из элементов кровельной системы, который заказчик, скорей всего, никогда не увидит, если ему не покажет сам строитель или технадзор, а именно про сливное отверстие в желобе. То, через которое вода из водосточного желоба попадает в выход из желоба (воронку) и далее – в трубу.

Иногда его делают так:

И так.

Четыре раза чиркнуть «болгаркой» – и в желобе готово отверстие. Конечно, форма у него может быть только прямоугольная, и край будет неровный – с занозами и заусенцами. Сделать такое отверстие большим сложно, потому что конструктивные особенности инструмента налагают ограничения. От болгарки в стороны летит окалина и через небольшое время на водостоке могут появиться «рыжики» ржавчины. Очевидно, что такой способ устройства сливного отверстия в желобе – жертва качеством ради скорости и простоты и вынужденная дань низкой квалификации работника. Если не уметь пользоваться ничем, кроме «болгарки», куда деваться?

Иногда делают так:

Это отверстие, похоже, выполнили многократным сверлением желоба по периметру, после чего кружочек металла выломали или «выкусили» носиками ножниц, а получившиеся зазубрины слегка загнули вниз молотком. Можно предположить, почему слив такой маленький. Сверлить отверстие за отверстием – работа кропотливая. Увеличишь диаметр – в пропорции увеличится количество дырок.

А иногда делают вот так:

Здесь – попробуем разгадать технологию – сверлили металл один раз. И при том не с краю (чтобы не повредить ровную линию края), а в том месте, которое потом будет полностью удалено. Сверлили только чтобы «закуситься» ножницами. Потом небольшими ножницами по металлу вышли на периметр отверстия и резали по периметру. Потом маленькой киянкой обработали край, выполнив обратный загиб. Возможны другие вариации на эту тему, но в целом, наверное, именно так.

Вопрос к строителям – как лучше? Или – если переформулировать – как бы Вы хотели, чтобы водосток был сделан на Вашем доме?

В то, что самым распространённым будет ответ «мне всё равно, лишь бы дырка для стока воды была», с вашего разрешения, не поверю. Потому что в общем-то каждый строитель (и не только строитель) понимает, что сливное отверстие должно быть диаметра не меньшего, чем труба (или чуть большего), округлой формы, с ровными краями – чтобы не собирать на заусенцы и зазубрины мусор. Кстати, и о том, что нельзя резать «болгаркой» оцинкованную сталь с полимерным покрытием (не только металлочерепицу, а любую) – тоже знают все строители.

Значит, правильный вариант – на последней фотографии.

Технологию выполнения аккуратного сливного отверстия освоить несложно. Если уметь держать в руках киянку и ножницы – неплохо получается уже с первого раза, проверено на себе. Зато потом можно смело показывать водосток клиенту и/или технадзору, не вызывая вопросов и замечаний, а, наоборот, получая комплименты, благодарности и рекомендации по «сарафанному радио».

И с гордостью осознавать, что на пути к высокому уровню кровельного мастерства сделан ещё один шаг.

Замена слива – займемся делом

Чтобы правильно и быстро установить сифон своими руками, нужно запастись обычным фонариком и набором отверток. Также вам понадобится герметик на основе силикона, пластиковые трубы и 40–50-миллиметровые канализационные патрубки. Замена переливной системы начинается с демонтажа старого механизма и качественной очистки патрубка канализации (его внутренней части). Если разводка в ванной выполнена пластиковыми трубами, проблем с их чисткой у вас не возникнет.

Сложнее дело обстоит с трубными изделиями из чугуна. Они соединяются с патрубком посредством цементного раствора. Разбить его не так уж и просто. Придется вооружаться зубилом и молотком и отбивать цемент

Обратите внимание! Чугунные трубы только на вид кажутся массивными. В реальности они достаточно хрупкие. Их можно расколоть чересчур сильным и резким ударом зубила

Их можно расколоть чересчур сильным и резким ударом зубила

Поэтому нужно соблюдать особую осторожность при очистке чугунных изделий. И не забудьте после отсоединения патрубка тщательно вычистить мельчайшие крошки цементной смеси из труб. Иначе засор вам будет гарантирован

Иначе засор вам будет гарантирован.

Подключение слива ванны к чугунной трубе

Теперь можно смело монтировать новый слив в ванну. Работы проводите следующим образом:

Вкладываете резиновую накладку в нижний перелив, подводите его одной рукой к сливному отверстию снизу. Накладываете второй рукой верхнюю прокладку, устанавливаете и фиксируете изделие винтом. Сначала можно просто наживить его, а затем затянуть отверткой

Здесь важно не перестараться. Полипропиленовые и полиэтиленовые изделия вполне могут лопнуть, если вы будете затягивать винт слишком сильно

Аналогичным образом выполняется установка верхней горловины (переливной) в ванну

Специалисты рекомендуют направлять ее патрубок немного в сторону, а не строго вниз. Делается это для облегчения подключения данного элемента к сливной горловине. Соединяете гофрированным шлангом перелив и слив. Важный момент. Длинный шланг необходимо аккуратно изгибать, а не укорачивать. Гофра без проблем сгибается под любыми углами. Никаких затруднений у вас не возникнет. Подключаете сифон под ванной к переливной горловине. А затем подсоединяете патрубок либо гофрированный шланг к смонтированной конструкции. Вставляете через манжет-уплотнитель либо непосредственно в раструб канализационной трубы водный затвор.

Замена сифона выполнена! Осталось только удостовериться в том, что вы все сделали правильно. Закройте слив в купели пробкой, наполните ванну водой. Отсутствие течи при закрытой крышке говорит нам о качественно выполненной сборке сантехнического сифона. Затем откройте пробку и посмотрите, нет ли протеканий на других участках системы. Если все нормально, смело пользуйтесь ванной с новым сифоном, который вы установили самостоятельно.

При наличии течи на любом из соединений смонтированного механизма придется слегка доработать систему: устранить перекос элементов водного затвора (чаще всего он возникает при задувке купели монтажной пеной); плотно затянуть винты и гайки. После этих действий все будет нормально. С легким паром вас!

Виды по принципу устройства

Конструктивно различные модели сливов для раковин в ванной сильно отличаются друг от друга, причем заметно это даже визуально. Выбор формы зависит от конфигурации раковины и вкусовых предпочтений домовладельца. Различают следующие виды сливов:

1. Бутылочные. Бутылочными сливными системами называют устройства, гидрозатвор в которых создается не за счет изогнутой, сигмовидной трубы, а благодаря конструкции из двух погруженных друг в друга цилиндров. Вода внутри такого приборе сначала передвигается по внутренней трубе колбы сифона, затем попадает в отстойник и только после этого поднимается через щель между цилиндрами в сливную трубу, а дальше в канализацию.

Трубные. Сливные системы трубного типа не имеют корпуса, похожего на бутылку, они состоят лишь из одной изогнутой трубы. Водный подпор в таких конструкция образуется только за счет изгибов трубы, которая может иметь форму буквы S или буквы U. Трубные сливы используются в настоящий момент редко, так как они не имеют отстойника, в котором скапливается гряз и который легко прочистить своими руками. Достоинством такого устройства является то, что гибкая, гофрированная труба легко укладывается, принимая любую форму.

Учтите, что для слива раковины с переливом в ванной комнате чаще используются бутылочные модели, оснащенные отстойником. Он располагается на самом дне сифона, поэтому туда попадают и там остается весь мусор. Отстойник легко демонтировать своими руками и прочистить, в то время как гофру очистить практически невозможно. Кроме того, в отстойнике задерживаются легкие предметы, непреднамеренно смытые в раковину, к примеру кольца и монеты.

В современном ассортименте сантехнических изделий можно легко растеряться, ведь сливы для моек отличаются не только по внешнему виду и конструкции, но и по материалу, из которого они изготавливаются. Материал системы слива – важный фактор выбора, который оказывает значительное влияние на срок службы и функциональность прибора. Для изготовления прибора важны такие качества как легкость, устойчивость к коррозии, герметичность и долговечность. Чаще всего они изготавливаются из следующих материалов:

Различные металлы и их сплавы. Обычно для изготовления сливов используют медь, латунь, а в былые времена для этих целей активно применялся чугун. Достоинствами таких моделей считается исключительна прочность, долговечность, устойчивость ко всем бытовым моющим средствам, а также безопасность для здоровья человека. Однако, из такого материала производят только сливы трубного типа. Часто из-за жесткой формы таких изделий их сложно устанавливать, для этого потребуются навыки и специальный инструмент.

Полимеры. Современные сливы делают из легких, прочных и недорогих полимеров. Пластику можно придать практически любую форму, поэтому модельный ряд сливов из этого материала очень разнообразен. Полимерные системы слива могут быть трубными, бутылочными или даже комбинированными. Срок службы таких изделий намного меньше, чем металлических, но и стоят они дешевле. Главным достоинством современных полимерных пластмасс является высокая устойчивость к коррозии.

Важно! Пластиковые гофрированные трубы для слива приходится часто менять, если умывальник используется активно. Трубы со временем перетираются, разъедаются агрессивной бытовой химией, на гофре оседает мусор и грязь. Кроме того, слабым местом таких систем являются соединения между элементами

Так как гидроизоляционные свойства пластика довольно низкие, для их соединения используются резиновые прокладки или герметик

Кроме того, слабым местом таких систем являются соединения между элементами. Так как гидроизоляционные свойства пластика довольно низкие, для их соединения используются резиновые прокладки или герметик.

В арсенале производителей сантехнических изделий большое количество материалов, которые хорошо поддаются обработке, поэтому раковины для ванных имеют разную форму. Такое разнообразие позволяет гармонично встраивать сантехнику в интерьер санузла, но также это предъявляет новые требования к сливным системам. По расположения они делятся на следующие виды:

1. Раковины с центральным сливом. В таких моделях сливное отверстие располагается практически посредине дна чаши. Такое расположение удобно тем, что, благодаря ему вода быстро уходит из мойки, не застаиваясь. Однако, такое расположение сливной трубы не позволяет установить под раковиной никакой бытовой техники или мебели.

Раковина с центральным сливом

Особенности монтажа

Не рекомендуется оставлять большие участки сифонного водоотвода без опоры. Подвешенные конструкции испытывают небольшие переменные и температурные нагрузки, однако, по мере старения прокладок в соединениях могут образоваться нежелательные протечки.

• Для повышения надежности соединений рекомендованы конструкции сливов с накидными гайками.
• При отсутствии надежных и долговечных силиконовых прокладок допускается продление резиновых аналогов, предварительно обработанных силиконовой смазкой.
• Силиконовые конусные прокладки будут эффективно работать при условии правильной установки, в данном случае, утолщенным краем к накидной гайке, а тонким к концу патрубка.
