Обзор комплектующих для скважинных насосов

Погружные насосы для колодцев – лучшие модели

Высокой популярностью на сегодняшний день пользуются электрические вибрационные насосы для колодцев. Они стоят сравнительно недорого и при этом прекрасно справляются со своей основной задачей – доставкой воды из колодца в жилой дом или хозяйственное помещение. Высокой мощностью они, как правило, не обладают. Ведь им не нужно поднимать воду с глубины в несколько десятков или даже сотен метров. Также они не предназначены для работы с грязной жидкостью – следует позаботиться о качественном фильтре, чтобы песок не нанес вреда подвижным частям насоса.

1. ВИХРЬ ВН-10В

Перед вами хороший, но в то же время недорогой погружной насос от фирмы Вихрь. Он может похвастать очень большим максимальным напором – 72 м. Благодаря этому вода может быть легко доставлена даже в дом, расположенный на значительном расстоянии от колодца. Глубина погружения не слишком большая – всего 3 метра. Но для колодцев во многих регионах нашей страны этого вполне достаточно. Пропускная способность довольно хорошая – до 1,08 кубометра за час. Верхний забор жидкости снижает вероятность засора насоса, а значит, срок службы оборудования значительно увеличивается. Неудивительно, что эта модель получает от пользователей преимущественно положительные отзывы.

Достоинства:

  • Большой максимальный напор.
  • Низкий уровень шума.
  • Простота в использовании.
  • Малое энергопотребление.

Недостатки:

Не слишком большой напор.

2. KARCHER BP 1 Barrel

Если вы хотите купить погружной насос для колодца, обеспечивающий хорошую производительность и надежность, то данная модель может стать удачным выбором. Пропускная способность здесь – 3.8 кубометра за час. Безусловно, этого хватит для водоснабжения, полива и любых других целей. Максимальный напор не слишком велик – 11 метров. Поэтому выбирать его стоит только тем пользователям, у которых на участке имеется колодец. А вот глубина погружения очень хорошая – 7 метров.

Приятно, что при такой пропускной способности и большой глубине погружения масса насоса составляет всего 3 кг. Защита от холостого хода значительно снижает риск поломки. А поплавковый контроль за уровнем воды отличается простотой, а, следовательно, и надежностью.

Достоинства:

  • Малый вес.
  • Прекрасная производительность.
  • Низкий уровень шума.
  • Низкий уровень шума при работе.
  • Большая глубина погружения.
  • Наличие предварительного фильтра.

Недостатки:

  • Высокая цена.
  • Слабое крепление для нижнего фильтра.

3. ДЖИЛЕКС Водомет ПРОФ 55/50 А

Благодаря функции защиты от сухого хода значительно снижается вероятность поломки. Хотя производительность насоса довольно велика, он имеет совсем небольшой вес – 9,4 кг. Это значительно упрощает транспортировку и монтаж оборудования. Наконец, имеется встроенный фильтр, обеспечивающий очистку воды от частиц диаметром 1,5 мм. Неудивительно, что он не разочаровывает даже придирчивых покупателей – судя по отзывам, подавляющее большинство впоследствии не жалеет о приобретении.

Достоинства:

  • Хорошая производительность.
  • Тихая работа.
  • Большой максимальный напор.
  • Защита от сухого хода.
  • Двойной уплотнительный слой который увеличивает срок службы.

Критерии выбора насоса для скважины

Итак, при выборе скважинного оборудования необходимо учитывать следующие параметры:

  1. Вид скважины.
  2. Ежедневный расход воды.
  3. Глубина источника.
  4. Дебит.
  5. Диаметр обсадной трубы.
  6. Качество скважинной конструкции.

В первую очередь при выборе насоса следует учитывать вид скважины. Классификация скважин (их преимуществ и недостатков) рассматривалась в отдельной статье, но если вкратце, то они бывают 2 видов: на песок и на известняк.

Скважина на песок – это неглубокая однотрубная конструкция с сетчатым фильтром. Бурится она в течение нескольких дней, а ее глубина составляет 10-30 метров. Эксплуатационный срок таких конструкций небольшой, поэтому слишком дорогие насосы покупать не нужно. Для песчаных скважин можно выбирать отечественные модели поверхностных, а также глубинных (вибрационного или центробежного типа) насосов.

Скважины на известняк имеют очень большой разброс по глубине (от 10 до 200 метров), поэтому для них следует выбирать только глубинные модели центробежного типа.

«Использование вибрационных насосов для таких конструкций категорически не рекомендуется, поскольку они разрушают стенки скважины, вследствие чего в воду попадают твердые частицы. Кроме того, использование таких моделей автоматически снимает гарантию с вашей скважины».

Бурение таких конструкций стоит недешево, эксплуатационный срок – большой (примерно 20 лет), поэтому имеет смысл приобрести качественное насосное оборудование от зарубежных производителей (Grundfos, Speroni, Lowara, Ebara).

Следующим важным критерием при выборе насоса является водопотребление. Ни для кого не секрет, что объем используемой воды напрямую зависит от количества открытых кранов. Характеристики по каждому крану (ванная, душ, стиральная машина) можно найти в сопровождающей документации. Средние значения потребления воды по основным точкам водоразбора представлены в таблице 1.

НаименованиеРасход воды, м³/ч
Посудомоечная машина0,02
Стиральная машина0,05
Умывальник0,06
Унитаз0,08
Кухонная мойка0,30
Ванная0,30
Душ0,50
Сауна (баня)1,00
Бассейн1,00
Поливочный кран1,00

Таблица 1. Водопотребление по основным точкам водоразбора

С помощью этой таблицы можно подсчитать примерное потребление воды в день. Например, для небольшой семьи из 3-4 человек подойдет агрегат, способный выдавать около 70 литров в минуту. Если же планируется частый полив огорода, то понадобится более мощная модель.

Также следует учитывать и такой параметр как глубина. У каждого насоса имеется технический паспорт, в котором указывается, на какой глубине он может работать. Вам останется только сравнить это число с аналогичным параметром своей скважины (ее глубина указывается в паспорте, который выдается после бурения).

Следующий критерий – дебит (проще говоря – скорость наполнения скважины водой). Для того чтобы измерить этот параметр, понадобится действующий насос (можно попросить у приятелей или соседей). Вам нужно будет:

  1. Засечь время, за которое вода выкачается целиком.
  2. Засечь время, за которое скважина полностью наполнится водой.
  3. Поделить второе значение на первое.

Таким несложным образом получится приблизительный дебит.

С диаметром конструкции никаких проблем возникнуть не должно, ведь это значение указано в паспорте скважины. Хотя измерить данный показатель можно и самому. В качестве альтернативного варианта можно связаться со специалистами, которые бурили конструкцию.

И последний момент – качество скважинной конструкции. Если бурение осуществлялось своими силами или вы сомневаетесь в профессионализме сотрудников, буривших вам скважину, то лучше выбирать насосы, созданные именно для скважин. Все дело в том, что некачественно пробуренная конструкция часто забивается песком, а это может создавать проблемы при ее работе. Специализированным насосам эти засоры не так страшны.

На что рекомендуется обращать внимание

В процессе определения подходящей насосной установки нужно учитывать качество проведенных бурильных работ. Когда к работе была подключена бригада квалифицированных специалистов со всем необходимым для бурения оборудованием, можно считать, что скважина достаточно надежная. Когда за бурение брались обычные шабашники, либо сами владельцы приусадебного участка, не обладающие необходимыми профессиональными навыками, о качестве скважины зачастую говорить не приходится.

Когда за дело берутся любители, скважины могут заливаться, засыпаться песком. Поэтому для них желательно применять специальные насосные устройства, предназначенные для эксплуатации в сложных условиях. Такая техника обойдется владельцам дачных участков значительно дороже. Однако эти насосы гораздо лучше переносят большой объем всевозможных загрязнений в скважине. При аналогичных нагрузках обычные насосные устройства выходят из строя значительно чаще. У владельцев качественно пробуренных скважин гораздо больше возможностей в вопросах подбора необходимых технических средств для оборудования системы водоснабжения. В такой ситуации всегда можно выбрать специально изготовленный и универсальный насос.

Резиновые шланги далеко не всегда удобно применять для подъема воды. При эксплуатировании насосных устройств в шланге становится меньше воздуха, при этом стенки шланга могут слипаться, поток воды может просто-напросто прекратиться. Чтобы подобных трудностей не возникало, вместо обычных резиновых шлангов применяются пластмассовые изделия определенного диаметра.

Средний показатель расхода воды в сутки в летний период зачастую значительно выше, чем зимой. Без учета жидкости на полив нужно приблизительно рассчитывать расход воды на семью, составляющий 60-70 литров.

Предусмотрительные домовладельцы зачастую отдают предпочтение четырехдюймовым обсадным трубам, однако трехдюймовые изделия тоже можно эксплуатировать в подобных условиях. Нужно понимать, что большая часть насосных устройств разработаны под четырехдюймовые трубы. Для возможности перевода сантиметров в дюймы, нужно поделить число на рулетке на 2,54. Именно столько сантиметров в одном дюйме.

Уровень залегания грунтовых вод тоже имеет значение в процессе выбора скважинного насоса. Если вода находится слишком глубоко, насос должен обеспечивать достаточную высоту подъема.

Рекомендации Zuzako по выбору скважинного насоса в зависимости от места монтажа

Для того чтобы выбрать хороший насос, который будет служить вам много лет без сбоев и нареканий, следует принимать во внимание его ключевые характеристики и особенности. В продаже можно найти два вида такого оборудования: поверхностные и погружные модели

Какие есть различия между ними и какой вариант лучше выбрать, — мы с вами разберемся вместе.

Поверхностные насосы

Поверхностные модели могут всасывать воду исключительно из маленьких скважин и колодцев, глубиной до 10 м. Их преимущества заключаются в легком управлении и обслуживании.

В продаже встречается несколько разновидностей таких насосов:

Ручные модели. Работают благодаря мускульной силе человека. Незаменимое решение для дач и участков, на которых часто возникают проблемы с электричеством. Но ручные насосы невозможно использовать для скважин глубже 8 м.
Самовсасывающие модели. Такие механизмы не контактируют с водой напрямую. Конструкция с электроприводом располагается на поверхности, а в скважину опускается специальный шланг

Но у самовсасывающихся моделей есть одна особенность — они часто перегреваются, поэтому очень важно следить за температурой их корпуса.
Бытовые станции. Тот же самовсасывающий насос, только с гидроаккумулятором

Именно он и дает возможность поддерживать постоянное давление в системе. Бытовые станции можно использовать для обустройства полноценного водоснабжения на участке. Но они могут работать максимум на глубине 10 м.
Инжекторные станции. Усовершенствованная конструкция позволяет улучшить напор, но стоимость таких механизмов намного выше, чем у других поверхностных моделей.

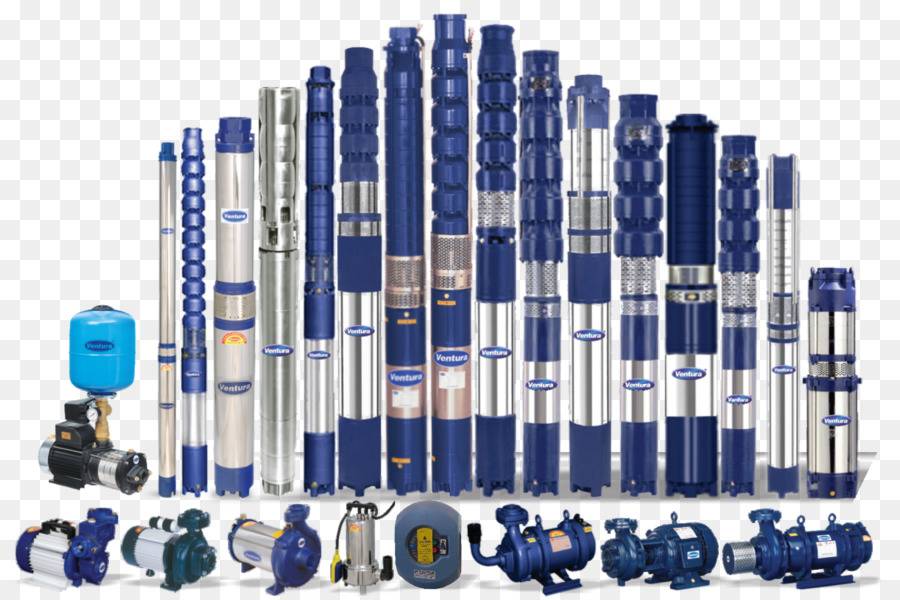

Глубинные насосы

Погружные устройства подают воду с больших глубин. Именно такой механизм следует выбрать владельцу скважины более 10 м.

Существует несколько видов погружных насосов:

  • Вибрационные машины. Бюджетные модели, позволяющие добывать воду с глубины порядка 20 м. Принцип их действия заключается в вибрациях, которые рано или поздно разрушают стенки скважины. К тому же такие модели плохо переносят воду с механическими частицами.
  • Центробежные устройства. Обладают высокой ценой, но взамен дают отличный напор. Они с легкостью «переваривают» механические включения и не оказывают негативного влияния на саму скважину.
  • Винтовые модели. Такие машины запросто перекачивают не только воду, но и вязкие густые жидкости. Но такие насосы очень часто ломаются, если не получают необходимого обслуживания.
  • Вихревые модели. Самый распространенный вариант, оптимальный для дома. Славятся своей надежностью и простотой использования.

Выбирая новый насос, обязательно обратите внимание на его ключевые характеристики и особенности вашей скважины:

Производительность. Если вы ничего не знаете о возможностях своей скважины, не пытайтесь гнаться за высокой мощностью насоса. Ведь каждый резервуар обладает индивидуальными показателями наполняемости, которые нужно знать для удачного выбора подходящего агрегата. В идеале производительность прибора должна быть меньше, чем наполняемость самой скважины. Обычно, оптимальным решением оказывается покупка насоса, способного перекачивать 2-3 кубометра воды в час.
Напор. Очень важная характеристика. Вычислить оптимальную величину можно при помощи универсальной формулы: прибавьте к глубине своей скважины 30 единиц, а потом добавьте еще 10%

К примеру, для 10-метровой скважины лучше всего выбрать насос с напором 45 м.
Качество воды
Мало кто принимает во внимание этот нюанс, а ведь на самом деле это тоже очень важно. Если на вашем участке преобладает чистая вода без всяческих примесей, то вам подойдет практически любая модель
Но если в воде присутствует большое количество песка или других загрязнений, стоит остановить выбор на винтовом насосе

Только такой мощный прибор выдержит повышенную нагрузку и не поломается из-за попадания твердых частиц.

Выбор насоса

Зная основные характеристики, можно приступать к выбору конкретного агрегата.

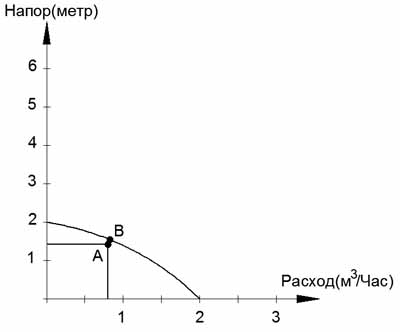

Итак, мы имеем две величины – сопротивление и производительность. Вернемся к нашему графику с напорно-расходной характеристикой.

Откладываем значение сопротивления на оси Y, а значение расхода – на оси X. Затем подбираем агрегат, график напорно-расходной зависимости которого находится вблизи этой точки:

Необходимо подобрать такой аппарат, рабочая точка которого будет находится как можно ближе к отмеченной нами ранее точке.

Важно! Как правило, в графике указаны три линии для разных режимов работы мотора. Лучше всего руководствоваться второй скоростью, а рабочая точка должна располагаться в средней трети диаграммы, так как она соответствует наибольшему КПД

Насос должен соответствовать диаметру трубопровода.

Само собой, необходимо подбирать устройство, рассчитанное на высокие температуры среды (95 – 110 °С), а также знать диаметр трубы, в которую будет врезан прибор. Цена устройства будет зависеть от производителя и качества.

Правильный выбор циркуляционного насоса для отопительного контура производят на основании расчетов. Если изложенный материал кажется вам слишком сложным, смотрите видео в статье.

Шланг или труба

Шланг ПНД

Шланги для погружных насосов представлены огромным ассортиментом, в котором потеряться несложно. Но есть определенные критерии, которые могут помочь на стадии первоначального выбора.

В первую очередь надо из списка удалить поливочные шланги. Их можно использовать только в теплое время года и соединять с насосом через тройник. Их нельзя закладывать в грунт.

Для скважинного насоса оптимальный вариант – шланги жесткие, которые легко выдерживают различные нагрузки: природные, технические

Надо обращать внимание на следующие параметры:

  • Степень жесткости. Изделия не должны в процессе эксплуатации сгибаться, сжиматься, увеличиваться в объеме под давлением воды. Их размерные параметры не должны изменяться. Жесткость шлангам придают разными способами: армированием с помощью проволоки, гофрированием, увеличением толщины стенки.
  • Морозоустойчивость. Этот критерий учитывают лишь в том случае, если скважиной и насосом будут пользоваться круглый год. Шланг под действием низких температур не должен менять свои размеры и технические характеристики.
  • Так как автономный водопровод предназначается и для обеспечения дома питьевой водой, для этого надо выбрать шланг, который будет соответствовать санитарно-гигиеническим нормам. Не стоит использовать резиновые шланги, которые передадут воде неприятный резиновый привкус и запах. К тому же резина со временем под действием воды начинает разлагаться, что негативно скажется на качестве перегоняемой жидкости.

Если принять во внимание все претензии к шлангам, остается всего два вида: изделие из полиэтилена низкого давления (ПНД) и так называемый силиконовый рукав. Первые предпочтительнее, потому что являются самым дешевыми изделиями и полностью соответствуют требуемым характеристикам

Среди всех пластиковых труб полиэтиленовые хорошо гнутся, поэтому продаются в бухтах длиной по 50 или 100 м. Используя гибкую трубу ПНД, можно подрезать ее под требуемую длину, что обеспечит безстыковый транспортный контур.

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:

Глубина скважины:  30м (А)

                Насос всегда поднят от дна скважины на 2-3 метра.

                Допустим возьмем подъем 2м. В результате  (А = 28м).

Горизонтальный участок трубы (Б) :

                От скважины до дома: 20м или 0,2атм  по горизонту,  (Б = 20м)

Сопротивления напору (В) :

                Наличие 5 поворотов трубы (0,5атм = 50м);

                 обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м)

Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана  – один ставится непосредственно после насоса, а второй на высоте 45-50м.

Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1  до 5 м, но этим можно пренебречь на малых глубинах.

Зеркало воды возьмем:  5м (Г)

                Учтем зеркало воды  и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м)

Знаете ли Вы, что насос испытывает  нагрузку  подъема жидкости начиная с конца столба воды.

В этом  примере зеркало 5м – следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм  (10м=1атм).

Однако надо учесть сезонные колебания столба воды – это порядка 10м, т.е. добавляем еще 1атм потерь.

В итоге:  Г=5+10=15м (Г=15м)

Дебет:  1,8 м.куб./час  (Д)

                Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час

                Произведем расчет количества воды, производимое скважиной:

            Д= 1,8*1000/60 = 30 л/мин

Точек разбора воды:  возьмем одну (Т)

Д = 30л/мин;  T= 10л/мин     ===>    Д>Т

Д>Т – значит вода не убывает в скважине,следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении ==>   (А = 0)

Произведем расчет по имеющимся данным:

Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали  = 1м по вертикали):

(Б+В)/100    ==>   (20м+129м)/100 = 1,49м ;  Г=15м

А+Б+В+Г = Е, при условии Д < Т;   Б+В+Г = Е, при условии Д >= Т

15м+1,49м = 16,49м    =>
   Е = 16,49м     (16,49м/100 = 1,649атм)

1,649м (2атм)  эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.

Исходя из этого нам нужно получить на выходе,  т.е. в точке разбора воды около 2,6 атм (26м).

Следует помнить, что если Вы используете автоматику, то давление в  гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики !!! Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.

Правильно настроенный гидроаккумулятор прослужит дольше.

Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.

В итоге получаем: 2,6 + 2 + Hверхней точки  = 4,6атм (46м).

Делаем вывод, что подъем насоса должен быть не менее 46 метров.

46м + 10%  = 50,6м  => Идеальным  вариантом  будет насос с подъемом  50 метров.

Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.

Из полученного расчета получаем список подходящих  насосов:

Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.)   –  Запас по давлению 24%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м)   –  Запас по давлению 14%

BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м)   –  Запас по давлению 62%

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

Самый минимальный подходящий вариант и при этом  финансово привлекателен:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

Aquatech SP 3.5″ 4- 45 (напор  45 м, кабель 25 м)   –  Запас по давлению 14%

Самый идеальный вариант:

 WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

С  таким скважинным насосом и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.

Десятое место – «УНИВЕРСАЛ» ШТОРМ-1

Модель имеет двухклапанную систему верхнего забора воды. Широко применяется для обустройства бытового водоснабжения из пресных водоемов, включая колодцы и скважины различной глубины и объема дебета.

«УНИВЕРСАЛ» ШТОРМ-1 работает от бытовой системы электроснабжения, имеет высоту подачи в 80 метров с производительностью до 12 л/мин включительно. Способен перекачивать жидкость с примесями до 105 мм.

Вибрационный насос можно использовать на длительной основе за счет эффективной системы охлаждения. Также отличается небольшими размерами и весом, что позволяет обустраивать бытовые системы обслуживания в любом удобном месте.

Помимо положительных сторон имеет и недостатки. Последние выражаются:

  • в использовании номинального тока не более 3,6 А;
  • в частоте тока 50 ГЦ +/- 1%.

Для использования в приусадебных участках, дачах и небольших домах – лучшее решение, которое справляется с поставленными задачами. Для бытового применения не подходит ввиду ограниченности технических характеристик.
