Установка дымохода сэндвич своими руками: инструкция и правила по установке сэндвич труб дымохода

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

  1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
  2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
  3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

  • Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
  • Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
  • Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры

Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ

При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции

Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как выбрать сэндвич дымоход?

При выборе готовой дымоходной сэндвич трубы в магазине следует обратить внимание на несколько важных факторов:

  • она должна обеспечивать нормальную тягу;
  • дымоотвод не должен засоряться;
  • приспособление должно быть правильно установлено;
  • конструкция должна соответствовать требованиям безопасности, комфорта.

При этом стоимость изделия и его комплектующих не должна быть определяющим фактором.

Как правильно подобрать дымоход на сэндвич технологии для разных видов отопительного оборудования:

Еще один параметр, влияющий на диаметр дымохода – толщина изоляционного слоя. Она варьируется в пределах 25-100 мм. Чем больше слой изоляции, тем лучше он проявляет свои качества, но и цена его тоже увеличивается. Толщина самого металла, который применяется для изготовления труб, может быть до одного миллиметра.

Если нужно надстроить, заменить или модернизировать какой-либо участок системы дымоотвода, приобретатель способен оказаться в сложной ситуации. Детали от разных торговых марок не обеспечивают герметичный стык. Покупая необходимые элементы, лучше отыскать комплектующие той же торговой марки, что и вся конструкция.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Требования пожарной безопасности к дымоходам

Правила пожарной безопасности распространяются на любые типы труб для вывода дыма (керамические, кирпичные, асбестоцементные или металлические).

Неправильное соединение может стать причиной возгорания. Это наиболее опасно в домах каркасного типа из дерева.

Важно учесть, что в зависимости от того, какое устройство используется для отопления, требования к крепежу дымохода отличаются. Связано это с разной температурой сырья для горения:

  1. В конденсационных приборах на природном газе рабочая температура ‒ 80 градусов, предельная ‒ 120 градусов.
  2. В газовом атмосферном рабочая ‒ 120 градусов, предельная ‒ 200 градусов.
  3. Банные печи могут разгонять температуру до 700 градусов.
  4. Буржуйки, каминное устройство ‒ от 350 до 650 градусов.
  5. В дизельных агрегатах показатель ‒ 250 градусов.
  6. Для твердотопливных котлов на дровах ‒ 300 градусов. При использовании угля ‒ до 700 градусов.

Отмечается, что на выходе из газового котла температура дыма небольшая, за счет значительного КПД (коэффициента полезного действия) ‒ от 88 до 96%. Но вырабатывается конденсат, который требуется отводить.

Наиболее пожароопасными считаются трубопроводы в печах, котлах на Узнать больше о требованиях и нормах действующего СНиП относительно дымоходов можно здесь: http://docs.cntd.ru/document/1200098833.

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

  1. Из шлаков.
  2. Стекловолокно.
  3. Каменная вата.

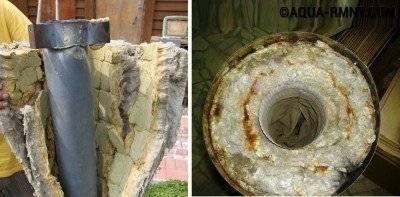

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

  1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
  2. Выдерживает нагрев до 620 градусов по Цельсию.
  3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

  • плит;
  • матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

  • стены;
  • стропила;
  • брус;
  • потолки.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

  1. Простая оперативная установка.
  2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
  3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

  1. Печь, камин 340 — 660 градусов.
  2. Банная печь 420 — 720 градусов.
  3. Газовый котел 125 — 210 градусов.
  4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Рекомендации по выбору

Перед выбором трехслойных труб должна быть нарисована схема монтажа дымохода. В идеале такие важные параметры, как диаметр и высота дымоотвода рассчитываются специалистами, но домовладельцы нечасто обращаются к ним за помощью, стараясь сэкономить и решить все вопросы самостоятельно. Чтобы максимально упростить им задачу, дадим несколько рекомендаций на этот счет.

Диаметр трубы для дымоходов можно подобрать по выходному патрубку котельной установки. Правило простое: проходное сечение сэндвича не должно быть меньше, чем у этого патрубка. Больше – допускается. Что касается высоты, то получить гарантированный результат можно, если принять ее значение не менее 6 м. Причем высота измеряется от колосниковой решетки твердотопливного котла до верхнего среза трубы.

Если же котел газовый, дизельный или пеллетный, то отмерять высоту дымохода надо от горелочного устройства. При этом надо, чтобы дымовая труба, а точнее, ее срез, не попал в зону ветрового подпора, иначе естественная тяга будет очень слаба. Чтобы этого избежать, при расчетах пользуются такой схемой:

С целью уменьшения сопротивления дымовых каналов не рекомендуется делать большое число поворотов, максимум – 3. И то, надо стремиться к тому, чтобы везде использовать колена под углом 45º, а не 90. Длина горизонтального участка до врезки – не более 1 м. Соблюдая эти рекомендации, надо прорисовать монтажную схему и отметить на ней места крепления газохода к строительным конструкциям.

Когда схема готова, можно спокойно подбирать сэндвичные дымоходы. Здесь есть несколько предостережений, связанных с качеством изделий и присутствием на рынке большого количества подделок. Момент первый: качественная нержавейка, легированная хромом, абсолютно не притягивает магнит. Данный факт надо всегда проверять, захватив с собой магнит, обернутый материей. Последняя нужна для того, чтобы при проверке не поцарапать блестящую поверхность металла и не создавать повод для конфликта с продавцом. Если магнит хоть немного притягивается, то перед вами некачественный продукт.

Обратите внимание на толщину стали, из которой изготовлен сэндвич для дымохода. Например, качественные изделия российского производства, продающиеся под брендом ВУЛКАН, делают из металла толщиной 0.5 мм. Когда вам попадется более тонкая нержавейка, знайте, что прогорит она столь же быстро, ориентируйтесь при выборе на толщину не менее 0.5 мм

Когда вам попадется более тонкая нержавейка, знайте, что прогорит она столь же быстро, ориентируйтесь при выборе на толщину не менее 0.5 мм.

Ну и последнее. Внимательно изучите тройник, куда врезается горизонтальный участок. Для удобства попросите продавца присоединить к нему узел для сбора конденсата. Тогда противоположный конец тройника, куда присоединяется труба сэндвич для дымохода, должен иметь раструб, а не сужение. Если это не так, вам стоит отказаться от подобной покупки.

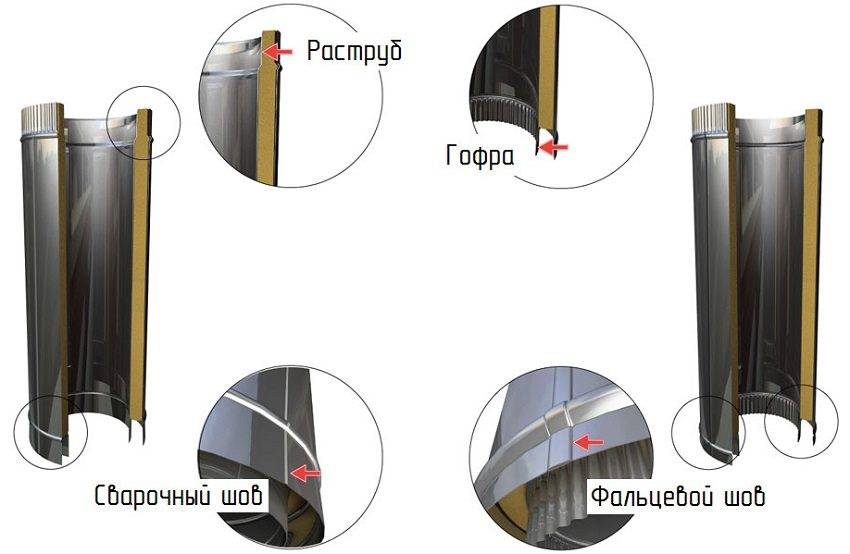

Конструктивные особенности сэндвич дымохода

Благодаря британцам все конструкции, которые состоят более чем из трех слоев, именуют «сэндвичами». И, конечно же, существует с подобным названием и дымоход, где между двумя контурами наличествует термоизоляционный слой (преимущественно из материалов на основе базальта).

Благодаря этому продукты сгорания максимально эффективно удаляются из топочной камеры, так как:

  1. внутренние поверхности отлично переносят воздействие конденсирующейся влаги и высокой температуры;
  2. термоизоляционный слой предотвращает перегревание внешнего контура;
  3. достигается отличная тяга;
  4. особенности конструкции не позволяют влаге попадать на термоизолятор.

Внутренняя часть дымохода изготавливается из нержавеющей стали, а она, как известно, устойчива к образованию ржавчины. Что касается внешнего, то его нередко производят из оцинкованной стали, которая менее прочна, зато стоит дешевле. Следовательно, вам придется выбирать между качеством (читай: нержавейкой) и экономией (оцинковкой). И если внутренние трубы в первую очередь обязаны хорошо выносить критические температуры, то внешние должны быть именно прочным, дабы форма всей конструкции не менялась.

Кроме самого дымохода, во время установки вам понадобится:

  1. специальный «переходник» для прохождения сквозь крышу;
  2. кронштейны для фиксации труб;
  3. платформа для разгрузки – она позволит равномерно распределить вес и избавить основание от нагрузки;
  4. ревизия с окошком для очистки;
  5. хомуты для крепления конструктивных элементов;
  6. переходники;
  7. колено на градусов (в целях изменения направления дымохода);
  8. переходники.

Обратите внимание! Верхнюю часть трубы может украшать конус или другие элементы – грибок, гаситель искр, вопплер, флюгер и так далее. Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома. Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери)

Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери)

Сэндвич-дымоход обеспечивает отличную термолизоляцию, поэтому его вполне можно устанавливать даже снаружи дома. Но функционировать он будет намного лучше, если установить его в доме, в максимальной близости к источнику тепла (это минимизирует теплопотери).

Подробнее о том как сделать дымоход для твердотопливного котла

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

  • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
  • утеплитель надежно защищает наружный контур от перегрева;
  • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
  • обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

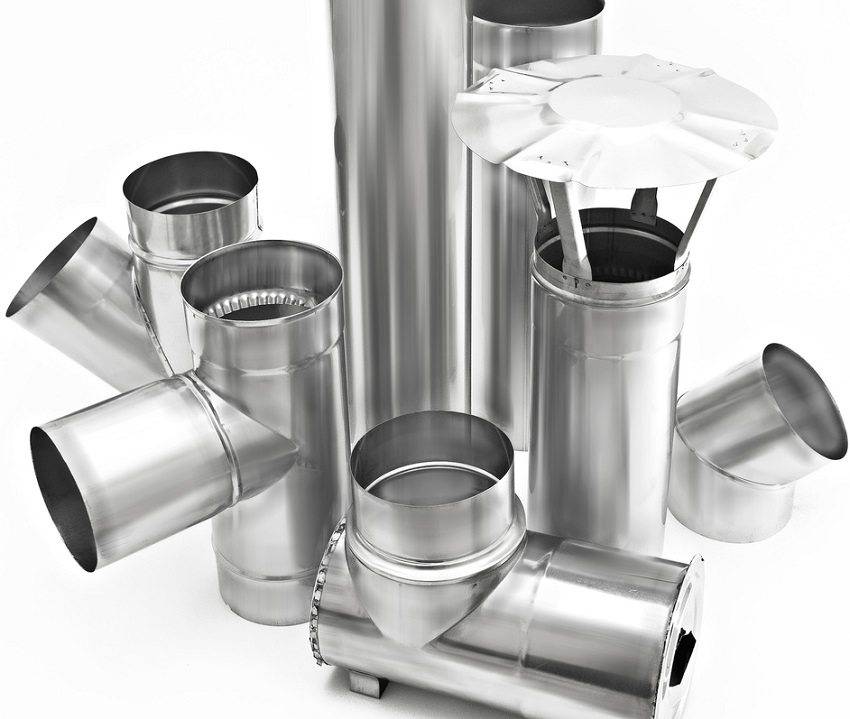

Помимо сэндвич-труб при монтаже дымохода используются:

  • настенные кронштейны, которые удерживают конструкцию;
  • ревизия, имеющая окно для чистки и подставки под нее;
  • набор переходников;
  • тройники;
  • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
  • обжимные хомуты для соединения отдельных элементов конструкции;
  • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
  • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

Основные этапы монтажа

Для того чтобы установить дымоход своими руками нужна пошаговая инструкция. Ниже приведем примерный план работ, которого рекомендуется придерживаться. Итак:

  1. Первым делом проводите расчет канала, подгоняете размеры «на земле».
  2. Устанавливаем образованную трубу дымохода из нержавеющей стали своими руками.
  3. Подключаем систему, то есть устанавливаем источник (котел, печка) и конденсатор. Также рекомендуется на момент монтажа дымохода из нержавейки или монтажа дымохода из сэндвичпанелей, установка конденсата приемника и отводчика.
  4. Проверка системы и монтаж «зонтика» (оголовок).

Конструкции дымоходов

Особенность крепления для дымоходов подразумевает использование крепежных элементов независимо от типа системы, через каждые метр-полтора. Учитывая конструкции дымохода, проведите работы по утеплению и герметизации. При теплоизоляции особенно железных труб, рекомендуется использовать веками проверенный метод, а именно глину

Все современные способы не могут гарантировать стопроцентную защиту, поэтому обращайте внимание на это

Цены и размеры комплектующих из нержавеющей стали

Стоимость сэндвич труб для дымоходов разная и зависит от нескольких факторов:

  1. диаметр внутренней трубы;
  2. качество теплоизоляционного материала;
  3. толщина теплоизоляции;
  4. толщина труб;
  5. длина модуля и др.

При самостоятельном монтаже сэндвич дымохода следует учитывать множество особенностей и правил, точное выполнение которых позволит не только установить дымоход правильно, но и безопасно.

  • В среднем цена на один модуль сэндвич трубы составлять от 500 до 4000 тысяч рублей.
  • Короткие сэндвич трубы 0,25 м и не большой толщины можно купить в пределах 500 – 600 рублей (речь идет об одном элементе).
  • Трубы длиной около 1 м будут стоить по дороже 2 000 – 3500 тысячи рублей.

Важно также верно выбрать подходящий дымоотвод, для этого можно почитать характеристики, посоветоваться со специалистами, изучить мастер-классы по установке. В целом, если под рукой имеется инструкция и схемы по установке, необходимые инструменты и детали, то монтаж дымоходной трубы своими руками можно провести без особых затрат и хлопот

Разновидности труб по материалу изготовления

Для различных отопительных установок и типов горючего выбирается собственный тип стали. Она должна быть высоколегированной и нержавеющей, пригодной для производства химически устойчивых и огнеупорных дымоходов.

При сгорании разного вида топлива в дымоотводе накапливаются химически активные вещества (сера, серная и соляная кислоты), а температура может досягать 700 °C. Поэтому при выборе системы для отвода продуктов сгорания, стоит учитывать один из главных параметров — качество и свойство материала изготовления.

Для изготовления сэндвич систем дымоотвода используются следующие виды материалов:

Таким образом, перед приобретением необходимо потребовать сопровождающие документы на оборудование, чтобы убедиться в качестве изделия

Важно, чтобы внутренний элемент был сделан из высококачественной нержавеющей стали

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

  • легкий вес — способствует удобству сборки и не требует возведения фундамента;
  • модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
  • простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
  • гладкость внутренней поверхности;
  • стойкость к прогоранию — способствует длительной эксплуатации дымохода;
  • тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

  • одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
  • двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.
