Сборка и установка сэндвич труб для дымоходов

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

• можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
• дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

• сам монтаж производится в несколько операций:
• на выход из котла необходимо установить трубу;
• установить тройник с вмонтированной в него задвижку;
• после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.

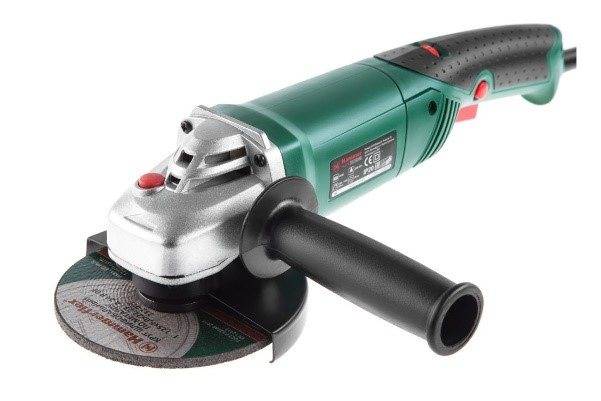

Болгарка

Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.

Комбинированный вариант – дрель-шуруповёрт

Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Электролобзик

Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Проход через перекрытия

Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.

Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания (детальнее: «Проход дымохода через деревянное перекрытие»). При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.

В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

• дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
• колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
• тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
• переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
• ревизия − для очистки конструкции от сажи;
• кагла, регулирующая тягу;
• розетта − для декорирования дымохода;
• флюгер и конус, защищающие отопительную систему от природных осадков;
• грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Как выбирать сэндвич-трубу и прочие компоненты

Покупая отдельные элементы для обустройства дымоотвода, желательно получить заводской сертификат, содержащий технические характеристики, наименования котлов, к которым допускается подключение, виды используемого топлива и гарантийные сроки при эксплуатации. Производители качественной продукции всегда прилагают к модульным элементам необходимые крепления и поставляют ее в надежной упаковке.

Для изготовления сэндвич-труб используются материалы, проявляющие стойкость к воздействию коррозии. Продукты горения, попадающие в дымоход, содержат определенное количество химически активных веществ – серы, серной и соляной кислот. Под их воздействием обычная сталь быстро окислится и прогорит. Поэтому применяют высоколегированную нержавейку толщиной не менее 0,7 мм – для внутренней трубы и полумиллиметра – для внешнего контура. Внутренний контур должен:

• длительное время выдерживать температуру в 850º С;
• справиться с кратковременным полуторакратным повышением температуры.

Наиболее качественной принято считать сталь марки AISI 321, которая, как и российские аналоги, содержит значительную долю молибдена, отличаясь:

• максимальной стойкостью к воздействию кислот;
• высокой термостойкостью;
• способностью выдержать вековую эксплуатацию.

Дымоходы из самой прочной стали используются даже в промышленных условиях при высоких температурах

Наиболее распространенной является продукция из стали марки AISI 430, выдерживающая кратковременный скачок температуры до 900º С. Она рассчитана на десять-пятнадцать лет использования, но имеет большое преимущество в аспекте стоимости.

Более экономным представляется использование эмалированных труб, менее термостойких и устойчивых к воздействию кислот. Они считаются вполне подходящими для подсоединения к:

• отопительным котлам;
• нагревательным колонкам;
• печам и каминам, работающим в обычном режиме.

Экономным вариантом представляется также использование комбинированных сэндвич-труб, в которых внутренняя труба выполняется из нержавеющей стали, а внешняя –оцинкованная или эмалированная.

К котлам, работающим на газовом топливе, подойдут оцинкованные внутренние трубы, а шов внешних может быть получен методом катания. Для твердотопливных котлов нужна внутренняя труба из нержавейки со швом, полученным лазерной сваркой. Обязателен учет диаметра патрубка котла, на который надевается сэндвич-труба.

Теплоизоляционный материал подбирается таким образом, чтобы не деформировался при 650-градусной температуре. Его толщину для обеспечения пожарной безопасности и предохранения дымохода от промерзания и появления конденсата желательно установить, как минимум, пятисантиметровой. Для утепления предполагается использование:

• базальтовой ваты. Наиболее экономичное предложение, но температура не должна подниматься выше 600º С;
• вермикулита. Легкий материал с хорошими теплоизоляционными свойствами, сохраняющимися в диапазоне от -250º С до 1150º С;
• керамической ваты. Волокнам материала придали особую деформационную, термическую и химическую стойкость. При более высокой стоимости достоинством керамической ваты является способность переносить температуру до 1260º С.

Трубы различаются внутренней прослойкой, от этого зависит максимальная рабочая температура готового дымохода

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

• Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
• Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
• Качество сварных швов. Для печей (котлов) на твердом топливе отдавайте предпочтение изделиям с лазерной сваркой — она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы газовых котлов.

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

• дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
• над плоской крышей труба должна возвышаться не менее чем на 50 см;
• при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
• при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
• если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Самостоятельная установка

Собрать сэндвич вентиляцию можно самостоятельно, без профессиональной помощи. Для этого нужно подготовить все элементы трубопровода, ознакомиться с этапами проведения работ.

Основные детали дымохода:

1. Колено под углом 90 градусов.
2. Переходник для соединения патрубков с печью или котлом.
3. Деталь с герметичной крышкой, через которую можно выполнять чистку системы.
4. Тройник для перехода от горизонтали на вертикаль.
5. Механизм для спуска конденсата.
6. Тройник с углом 45 градусов.
7. Если нужно обойти сложные места, отводы под углом 45 градусов.
8. Заглушка для защиты утеплителя трубы от попадания влаги.
9. Хомуты для усиления соединений отдельных элементов.
10. Кронштейны для закрепления трубок на стенах.
11. Магистральные элементы (зависимо от длины, сложности трубопровода).
12. Конусная крыша.
13. Конус, которой накрывает конец дымохода.

После покупки всех деталей, можно приступать к подготовке.

Перед монтажом труб сэндвич дымохода необходимо выполнить подготовку. Она включает несколько действий:

1. На листе бумаги начертить готовый трубопровод. Продумать, где он будет изменять направление для обхода других коммуникаций.
2. Проделать отверстие в крыше, стенах, потолке. В этих местах поверхности нужно усилить.
3. Нанести разметку дымоходного контура.
4. Установить опорные элементы.

Виды соединения

Часто при монтаже дымохода трубы соединяют «в раструб». Для герметизации стыков, применяется специальный жаростойкий герметик. Для усиления соединений, можно использовать специальные муфты.

Существует два варианта расположению трубы сэндвич:

1. Вывод дымохода через крышу. Стандартный способ, подразумевающий создание отверстий в перекрытиях, кровле.
2. Вывод дымохода из сэндвич труб через стену. Это позволяет уменьшить нагрузку на перекрытия, однако требует больше материалов на изготовление трубопровода.

Когда расположение выбрано, можно точно рассчитать количество требуемых деталей для изготовления системы.

Дымоход выведен через стену

Порядок сборки дымохода сэндвич:

1. Когда отверстия в перекрытии, кровле сделаны, можно приступать к сборке. В первую очередь устанавливается специальный переходник между нагревательным оборудованием, трубой.
2. Устанавливаются остальные элементы до перекрытия.
3. В отверстии закрепляется специальных переходник, который имеет два пластины, патрубок.
4. На месте выхода трубы из кровельного материала должна быть установлена конусная крыша или лист нержавеющей стали с отверстием.
5. Все стыки, соединения, места выхода дымохода должны быть загерметизированы. Для большей защиты от возникновения воспламенения нужно дополнительно теплоизолировать перекрытия, место соприкосновения с кровлей.
6. Наращивание трубок выше кровли рассчитывается по СНиП.

Если нужно соединить сэндвич трубу со старым кирпичным дымоходом, нужно купить специальный переходник. По окончания работ следует проверить надежность удержания цельной конструкции кронштейнами, зажать хомуты. Выполнить проверку герметичности системы. Для этого достаточно поджечь небольшое количество топлива, подождать 15–20 минут. Осмотреть все стыки на наличие утечек дыма.

Что нужно знать при выборе дымохода из нержавейки (сэндвич-дымохода)?

Сэндвич трубы получают большую популярность с течением времени. Связано это с их надежностью, стойкостью к атмосферным явлениям, герметичностью соединений. Простой монтаж позволяет сэкономить на помощи профессионалов. Для владельца частного дома достаточно выбрать марку стали, вид утеплителя, купить все элементы трубопровода, выполнить работы по инструкции.

Дымоход можно вмонтировать как в печку, так и в теплообменный бак. Расположить его в помещении и вывести на улицу можно как угодно: в боковую стену и вверх, напрямую в потолок и т. п. Главное, чтобы была тяга.

Для того чтобы максимально экономно пользоваться печкой в бане, от неё напрямую идёт металлическая труба, на которую уже монтируется сэндвич. В этой трубе температура практически не отличается от температуры печки, поэтому такая система выгоднее. Чтобы излучение было мягче, но тепло не уменьшалось, на трубе делают сетку, в которую помещают камни. Они также хорошо просушат парилку после того, как печка погаснет.

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

1. Внешний слой — оцинкованная сталь, медь или латунь.
2. Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
3. Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

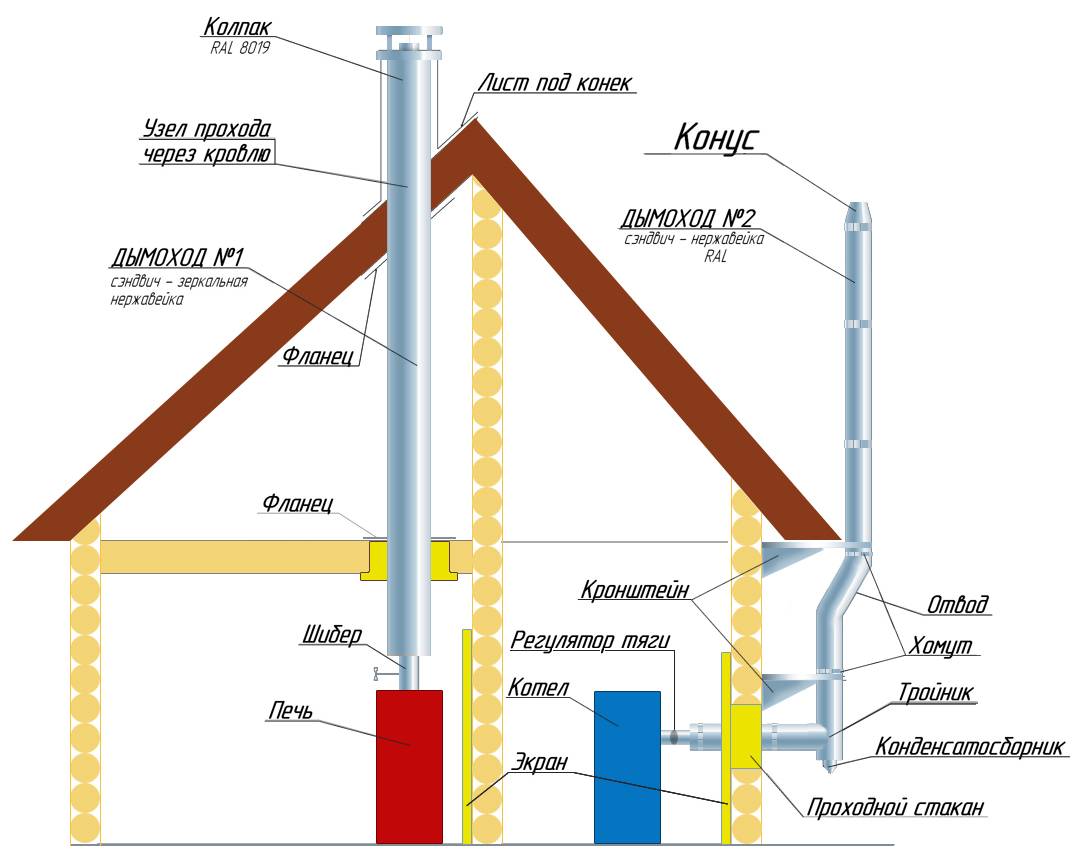

Схема устройства сэндвич-трубы

Делаем дымоходную конструкцию для бани самостоятельно

Мы уже знаем, что дымоход состоит из вставленных один в другой сегментов длиной 1 метр. Изготавливать внутренний элемент сэндвич-трубы для бани своими руками следует только с использованием нержавеющей стали (это условие обязательно к выполнению). Внешний же можно делать из любого материала, например, латуни или меди.

Внешняя труба дымохода может быть изготовлена из оцинкованной стали

Использовать только оцинкованные трубы не стоит: при нагреве их диаметр меняется. Внутренний утеплитель следует изготавливать из минеральной ваты, базальтового волокна или керамзита. Укладывая его, учтите один нюанс: набивать обязательно следует вручную с обеспечением десятисантиметрового перехлёста.

Как соединять сегменты труб. Существует несколько способов соединения: байонетный, «по мостику холода», фланцевый и др.

Отличаются они тем, что:

• в первом варианте внутренняя труба сэндвича, монтируемого сверху, входит в раструб трубы нижней, поэтому на утеплитель влага не попадает. Но в этом случае возможно просачивание дыма наружу;
• соединение «по дыму» характеризуется отсутствием вышеуказанного недостатка. Вместе с тем, стекающий по стенкам конденсат может проникнуть внутрь сэндвича через щели и повредить утеплитель;
• большинство строительных организаций оставляют право выбора за заказчиком. Для помещений, в том числе бань, рекомендуется проводить установку сэндвич-трубы с соединением «по дыму». Обусловлено это тем, что в изделиях такого типа конденсат образуется в небольшом количестве. Основное требование остаётся неизменным: при проведении монтажа дымохода обеспечить герметичность стыков.

Подготовительные работы. Прежде всего, проверяется расположение оси дымохода. Разбирающиеся в этом вопросе хозяева выполняют данное мероприятие ещё на этапе строительства фундамента печи. Расстояние от сендвича до стены должно быть не больше 25 сантиметров. Кроме того, трубу дымохода следует проводить так, чтобы она не пересекала балки и стропила крыши и чердака. Выполнять эти работы можно после обустройства чернового пола и закрепления деревянных элементов крыши.

Труба должна проходить между деревянными перекрытиями крыши, не прикасаясь к ним

После установки печи на черновой пол выставьте её в вертикальной плоскости в штатное положение. При этом необходимо учитывать толщину напольного покрытия и высоту «пирога» пола. В центр печного выходного фланца опустите отвес и посмотрите результаты: этот аксессуар не должен пересекать несущие элементы крыши. Только тогда окончательный монтаж сэндвич-труб в бане можно будет провести без особых сложностей.

Порядок установки. Основные работы выполняются в следующем порядке:

• в месте, где труба проходит сквозь потолок, монтируется так называемый потолочно-проходной узел (далее ППУ);
• на выводной фланец печи устанавливается первый элемент трубы. Он должен быть одностенным. Сэндвич-труба монтируется со второго уровня;
• поочерёдно устанавливаются двустенные трубы и, если это предусмотрено конструкцией дымохода, колена и тройники. Они выводятся сквозь перекрытие, после чего крепятся к стенам и между собой;
• место прохождения трубы на чердак, изолируется;
• до чердака монтируется ревизия с подставкой. Она обеспечит возможность очистки дымохода от сажи и, в целом, проведение осмотра его полости в профилактических целях;
• продолжение монтажа дымохода на чердаке с последующим выводом трубы наружу.
• в месте выхода трубы сквозь кровлю выполняется теплоизоляция;
• если труба возвышается высоко над кровлей, эта часть крепится растяжками
• на готовое изделие верху устанавливается искрогаситель и грибок.
