Пошаговая инструкция – фундамент своими руками
Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.
А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.
Этапы работ
Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.
Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.
Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.
Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.
Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.
Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.
Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.
Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.
При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3
Но лучше изначально заказать готовый раствор с маркой М300 и выше.
При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины
Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.
Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.
Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.
Дорогая система звукоизоляции под натяжной потолок «Стандарт 1» МаксФорте в виде плит
Бескаркасная система изоляции позволит забыть о шуме сверху, она отлично поглощает воздушные шумы (голоса, лай собак) и ударные звуки (топот, грохот). Может монтироваться под натяжные или панельные потолки.
В качестве шумоподавляющего слоя используются фирменные плиты ЭкоАкустик, ЭКОплита или рулонный материал. Пластиковые дюбель-грибки для крепления материала входят в комплект поставки. Также можно использовать пену от производителя МаксФорте-SoundFLEX.
Если решаете, какие материалы лучше для звукоизоляции в квартире при слишком шумных соседях сверху, можно выбрать систему «Стандарт 1». За счет эффективности она отлично подходит для отделки как жилых помещений в новостройках, так и офисов.
Плюсы:
- поглощение и изоляция звуков;
- влагоотталкивающий слой;
- толщина – до 50 мм (не скрадывает объем площади);
- легко и просто монтируется;
- прошла множество тестов, полностью соответствует международным требованиям по качеству.
Что такое шведская плита
Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе. Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов. Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

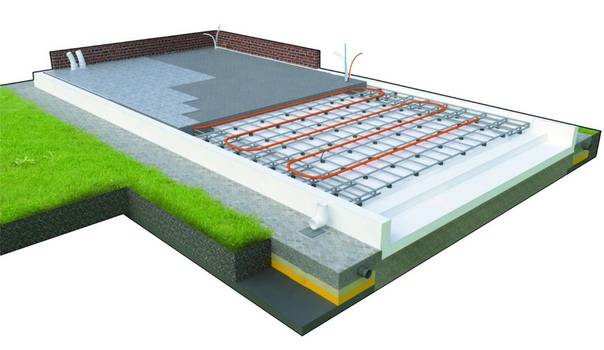

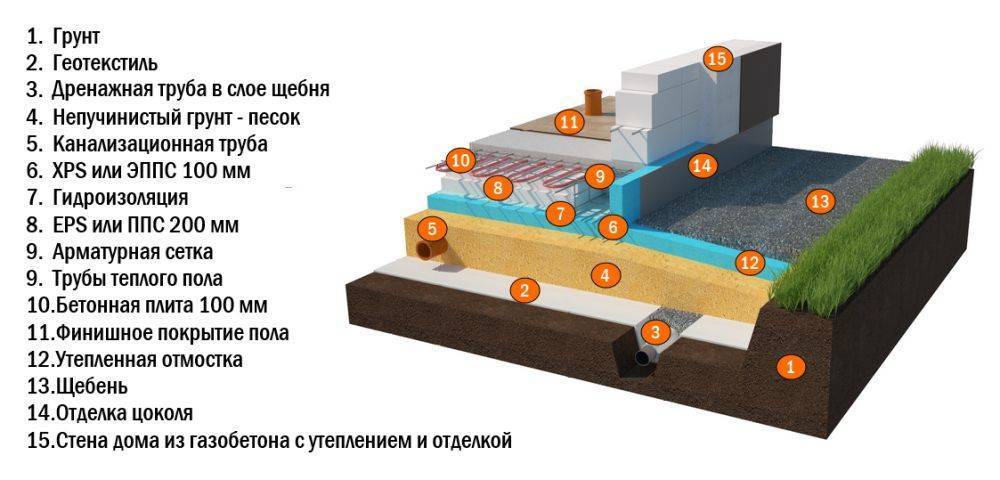

Устройство утепленной шведской плиты
Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:
- Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
- УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
- Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
- Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
- Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
- Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
- Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
- Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.
Что нужно контролировать при монтаже
Если для закладки фундамента нанята строительная бригада, то заказчику необходимо контролировать весь процесс работы
Важно, чтобы выполняемые рабочими действия соответствовали проектным решениям
Особое внимание рекомендуется обращать на следующие моменты:
правильный выбор диаметров при монтаже тёплого пола и арматуры; материалы, которые используются при проведении строительных работ; Важно, чтобы марка изделий соответствовала требованиям для УШП. в процессе монтажа инженерных коммуникаций должны присутствовать вспомогательные горизонтальные и вертикальные привязки; отсутствие мелких и крупных дефектов, повреждений фундамента, его составляющих частей при закладке; использование качественных и оригинальных материалов с гарантированным сроком службы
Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем. В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится.
Пи выборе материалов для строительства утеплённой шведской плиты также надо учитывать общий вес возводимого строения.
В зависимости от веса здания строительные материалы выбираются по следующим параметрам: тип экструзионного пенополистирола, способ монтажа армирующей сетки, рёбер жёсткости, марка бетона.
УШП своими руками: технология
Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.
Подготовка основания, коммуникаций

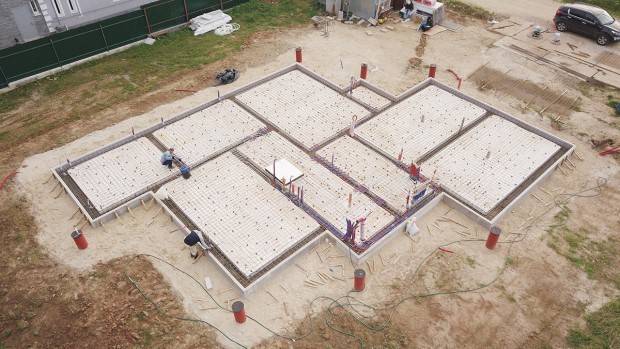

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций
Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.
Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.
Армирование фундаментной плиты

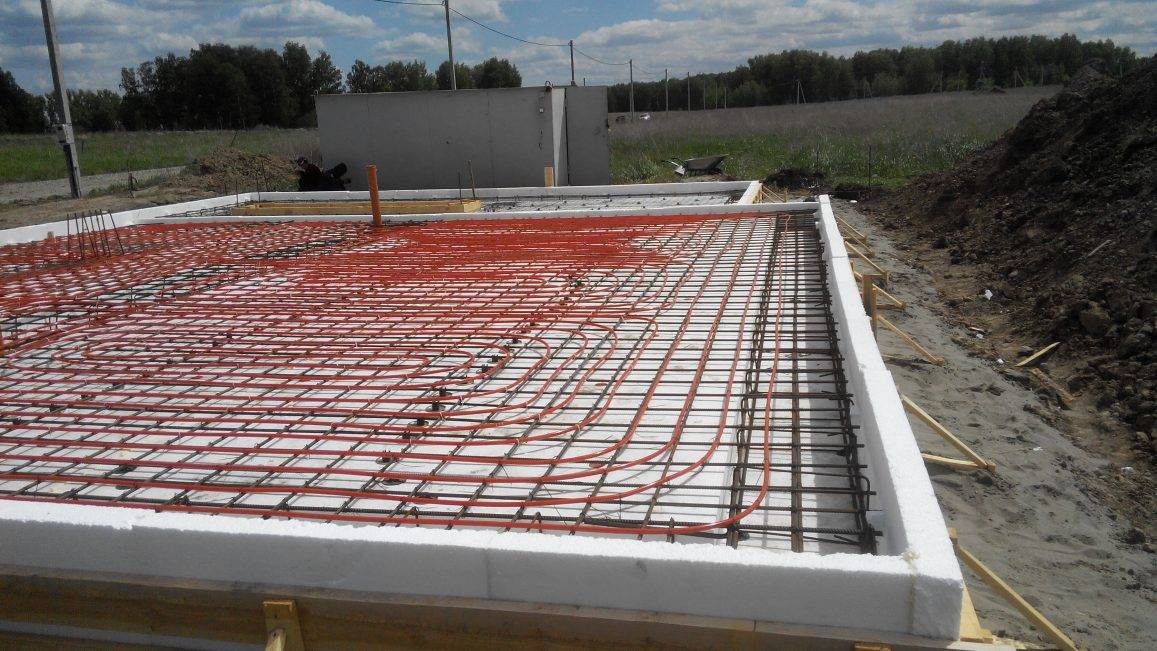

Фото. Армирование фундаментной плиты по шведской технологи
При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.
В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.
Монтаж опалубки шведской плиты

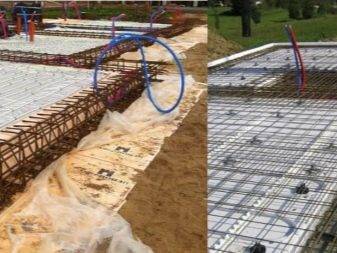

Фото. Устройство УШП фундамента своими руками
Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.
Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.
Заливка УШП бетонным раствором
. Заливка УШП своими руками
Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.
От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.
Развитие технологии: методики, материалы, комплектующие
На сегодняшний день по схеме УШП в Германии и скандинавских странах построено более 1,5 млн. домов. В Северной Европе технология insulated monolithic slab foundation получила статус общепринятой и нашла отражение в строительных стандартах ЕС. В США полное наружное утепление плитных фундаментов распространено мало, так как 90% территории страны имеет индекс мороза не более 3000. Однако, и там УШП нашла применение: прежде всего, при возведении «пассивных домов».
За последние 10 лет разработчики проектов отдают большее предпочтение экструдированному пенополистиролу (ЭППС) как материалу, обеспечивающему более равномерную усадку фундаментов и сохраняющему теплоизолирующие свойства независимо от времени и условий эксплуатации. Были детально исследованы напряжения в бетоне, возникающие при эксплуатации малозаглубленных плитных фундаментов. По их результатам строители отказались от идеи использования утеплителей с разной предельной прочностью (ранее предполагалось, что для выравнивания усадки под плиту пола необходимо использовать менее прочные плиты, чем под ребра жесткости). Было доказано, что самые опасные концентраторы напряжений в плите могут возникать на месте стыка разных сортов теплоизолятора.
Производители экструдированных пенополистиролов начали выпускать материалы и комплектующие, специализированные для монтажа УШП.
К примеру, Dorocell в настоящий момент сама производит полный набор деталей «конструктора» несъемной опалубки из ЭППС. Визитной карточкой компании являются блоки с вмонтированными направляющими для арматуры
Некоторые бренды уделяют повышенное внимание эстетическим свойствам комплектующих: борта опалубки формуются в виде цоколей традиционного переменного сечения
Опалубка для УШП
Если говорить об отечественном рынке, то здесь на рынке можно выделить 2 брэнда: Технониколь и Пеноплэкс. Обе компании выпускают ЭППС европейского уровня качества для плитных фундаментов, возводимых по технологии УШП. Более подробно хочется остановиться на специализированной серии ТЕХНОНИКОЛЬ CARBON ECO SP. В нее кроме базовых форматов плит входят, L-образные профили для быстрого монтажа бортов. Кроме сечения эти элементы интересны тем, что с наружной стороны на их цокольных частях закреплены ЦСП (цементно-стружечные плиты). ЦСП позволяют наносить декоративную штукатурку без дополнительных подготовительных стадий. Таким образом, монтаж УШП с помощью комплектующих Технониколь, является на данный момент самым удобным.
устройство УШП с ипользованием плит ПЕНОПЛЭКС
Что это такое?
Конструктивно ленточный фундамент – это конструкция из железобетона, созданная по периметру будущего строения для перераспределения нагрузки на грунт. Используется подобная опора для возведения жилых домов, гаражей, надворных хозпостроек, бань, гаражей и даже заборов. Сделать самому ее не сложно.
Так он выглядит
Однако при строительстве такого основания крайне важно придерживаться определенных правил и рекомендаций. При несоблюдении технологии изготовления ленточного фундамента о долговечности самой опорной конструкции и здания на ней можно будет забыть
Долго они не простоят.
Сезонное вспучивание грунтов, воздействие влаги на бетон без гидроизоляции, неправильно рассчитанные нагрузки – причин для разрушения ленточного основания, на котором уже стоит дом, множество. Все их необходимо заранее предусмотреть и учесть, иначе поврежденное либо полностью разрушенное строение придется возводить заново.

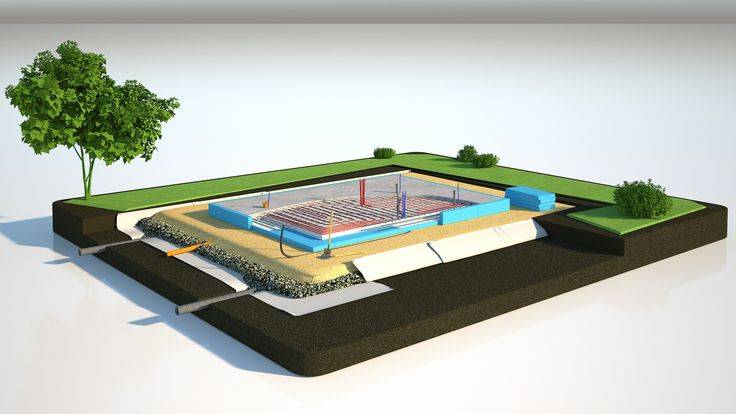

Технология строительства
УШП-фундамент широко применяется в современном строительстве, он обладает множеством достоинств и его можно легко установить своими руками. Так как шведские плиты в своей конструкции имеют качественный утеплитель, то основа здания получается теплой и не требует дополнительной укладки изоляции, что экономит не только время выполнения работ, но и финансы. Чтобы самостоятельно выполнить такой вид фундамента, необходимо последовательно осуществить некоторые этапы работ.
Подготовка земельного участка. В том случае, если здание строится на непрочном грунте, его необходимо зачистить от слоев торфа и глины или же просто засыпать толстым слоем песка средней крупности. Кроме этого, фундамент должен размещаться строго по горизонтали. Его толщина рассчитывается с учетом толщины песчаной подушки и утеплителя и не может быть менее 40 см. Дно основания засыпают песком и равномерно его распределяют, каждый слой тщательно трамбуется.
- Монтаж дренажной системы. По периметру вырытого котлована выполняется траншея, в нее укладывают гибкую трубу. Перед тем как заложить трубы, стенки и дно траншеи нужно покрыть геотекстилем с нахлестом в 15 см – этот материал обеспечит хороший дренаж и упрочнит грунт. После этого выполняют обратную засыпку, строго придерживаясь размеров, указанных в проекте. Засыпанный и утрамбованный слой песка необходимо обязательно полить водой.
- Прокладка инженерных коммуникаций. Все системы канализации размещаются непосредственно на песчаной основе, их временно крепят с помощью хомутов и арматуры. Концы труб и кабелей выводят на поверхность.
- Сооружение деревянного каркаса. Из обрезной доски по периметру основания устраивают каркас. Для этого вначале ставят стойки, потом к ним саморезами крепят доски. Чтобы каркас получился прочным, рекомендуется его дополнительно усилить раскосами.
- Засыпка щебня. Для этого вида фундамента хорошо подходит щебень среднего размера. Слой материала следует равномерно распределить по всей рабочей площади, его толщина не должна быть менее 10 см.
- Установка теплоизоляции. В качестве изолятора применяются плиты, изготовленные из экструзионного пенополистирола. Утепление нужно выполнить как по горизонтали, так и по вертикали основания. Толщина теплоизоляции, как правило, составляет 100 мм. Утеплитель плотно прижимают к поверхности деревянного каркаса и опалубки. Чтобы во время монтажа избежать смещения плит, их фиксируют при помощи саморезов, а в участках вывода коммуникаций делают небольшие отверстия.
- Армирование. Этот вид работ выполняют в два этапа: вначале армируется ростверка каркаса, потом сама плоскость шведской плиты. В результате образуется арматурный каркас, изготовленный из стержней, соединенных между собой вязальной проволокой. Чтобы не повредить утеплитель, желательно каркас собрать отдельно, а затем уже в готовом виде уложить. Помимо этого, по всей площади основания крепится арматурная сетка из стержней диаметром не менее 10 мм и размером ячеек 15×15 см.
- Обустройство системы теплых полов. Технология монтажа УШП-фундамента предусматривает установку теплого пола непосредственно в плиту основания. Благодаря этому первый этаж здания не требует дополнительного отопления. Согласно проектированию трубы размещают на арматурной сетке и фиксируют на нейлоновые хомута. Что же касается коллектора, то его устраивают в фундаментную подушку по высоте, указанной в чертежах. В местах, где трубы будут подниматься к коллектору, дополнительно монтируют гофрозащиту.
- Заливка бетона. К процессу бетонирования можно приступать только в том случае, когда все вышеперечисленные этапы завершены. Марка бетона выбирается в соответствии с проектом строительства. Упростить заливку поможет специальный бетононасос или автобетоносмеситель. Раствор равномерно распределяется по всей площади фундамента, контролируя, чтобы труднодоступные места не получились пустыми. Бетон рекомендуется использовать свежеприготовленный, по окончании заливки рабочие швы смачивают водой и обрабатывают грунтовкой.
Подведя итоги можно сказать, что установка УШП-фундамента не представляет особой сложности, но для того, чтобы основание получилось прочным и надежным, каждый из вышеперечисленных этапов стоит выполнять, строго придерживаясь технологий, и не забывать делать контроль качества.
Теплый пол во всем доме
На всю площадь дома следует укладывать трубы для теплого пола. Для этого потребуется разделить дом на несколько зон, к примеру, кухню, спальню, гостиную, санузел. В каждой зоне будет выполнена укладка отдельного контура теплого пола, который можно будет регулировать на коллекторе. Итак, вы получите дом, который будет весь отапливаться посредством теплого пола. А если ваш дом будет хорошо утеплен, то этой одной системы хватит для отопления даже при больших морозах ( для одноэтажного дома или первого этажа двухэтажного). Это достаточно комфортно и удобно, так как тепло равномерно поднимается от пола в каждом помещении, что намного приятнее, чем стандартный радиатор под окном.
Из-за того, что теплый пол залит в бетон, монолитная плита из бетона послужит великолепным тепловым аккумулятором. Она будет прогреваться не сразу, постепенно, но когда наберет тепло, будет отдавать его очень долго. Даже если произойдет ЧП и у вас отключат электричество ил газ, это не будет чувствоваться сразу, лишь через сутки и больше. Да, температура в доме будет спадать медленно.
Изготовление ливневой канализации, дренажа и отмостки
При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.
Преимущества использования данного способа
Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:
- Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
- Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
- Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
- Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
- Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.
Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.
