Усиление фундамента частного дома: пошаговые способы усиления фундамента своими руками

Методы усиления

Существуют разные способы усиления всевозможных фундаментов. Например:

1. Увеличение подошвы.
2. Подведение новых оснований.
3. Цементация.
4.  Использование свай, отливов, обойм, торкретбетона.

Методы усиления фундаментов выбирают, исходя из:

1. Типа и конструкции фундамента.
2. Степени разрушения.
3. Материала, из которого построен дом (дерево, кирпич, бетон).
4. Причин, которые привели к разрушению.

А вот с домами из кирпича или бетона нужно быть намного осторожнее, поскольку здесь ошибка может разрушить стену.

Цементация и инъектирование

Усиление фундамента цементацией проводится следующим образом:

1.  Выкапываются шурфы. Их глубина должна быть немногим меньше глубины основания.
2.  В фундаменте сверлят скважины на расстоянии от 25 см до полуметра. Бур не должен доходить до подошвы сантиметров на 30.
3. Готовится жидкий раствор (соотношение воды и цемента — 0,9 к 1), которым заполняются каналы под давлением 0,2 МПа до отказа.
4.  Далее готовятся более густые растворы, которыми опять наполняют скважины до отказа. Таким образом цемент заполняет трещины и полости.
5. Через два дня основание считается усиленным.

 Усиление фундамента методом инъектирования выглядит немного иначе. Здесь скважины сверлят с разных сторон здания вплоть до твёрдых слоёв грунта. Каналы заполняются раствором, а затем в них же вводят арматурные буроинъекционные сваи, в которые подаётся бетон или смесь из цемента под давлением. Таким образом укрепляется почва под фундаментом, а само основание усиливается железобетонными сваями.

Торкретирование

Но здесь также не обойтись без специалистов,

Усиление фундаментов торкретированием проводится с помощью специальной пушки, которая под давлением наносит раствор на основание. Для большей прочности рекомендуется сначала создать армированную конструкцию. Преимущество состоит в том, что бетон, нанесённый подобным способом, получается очень прочным.

 Торкретирование бывает сухим и мокрым. В первом случае можно за один подход нанести толстый слой, имеющий одинаковую плотность и консистенцию.

Такой результат объясняется тем, что состав не затворяется водой, а смешивается с ней в сопле. Но такой подход имеет существенные недостатки: например, большой расход материала и запыление местности.

К тому же, рабочие должны быть высококвалифицированными, поскольку смесь нужно готовить на месте. Поэтому многие прибегают к мокрому способу, когда материал, приготовленный на предприятии, привозят специальными машинами на место. Так расход бетона существенно сокращается, да и потери отскок частичек также небольшой.

Рубашка из железобетона

Этот метод подойдёт для тех, кто желает провести усиление своего фундамента собственноручно. Здесь не нужны ни техника, ни помощники. Всё можно сделать самому. Итак, начнём с углов. Нужно сделать возле них подкопы и очистить фундамент: сверху — от облицовки, снизу — от грунта. Глубина ямы должна быть на полметра глубже основания.

Далее делается каркас из металлических прутьев. Кто — то использует вязальный крючок, кто-то — сварочный аппарат. Экономить на арматуре не стоит. Готовая конструкция опускается в яму, которая заполняется бетоном. Таким образом углы защищены.

Теперь, когда углы защищены, нужно разделить весь периметр возле основания на отрезки по метра полтора. Затем первый такой участок выкапывается на полуметровую ширину. В основании сверлятся дыры, в которые устанавливаются арматурные прутья.

Как и в случае с углами, делается каркас. Готовые детали кладутся в траншею и привязываются к арматуре проволокой. Затем траншея заливается бетоном. Закончив с одним отрезком, приступайте к следующему и так весь периметр.

Например, усиление столбчатого фундамента проводится проще. Например, один столб можно заменить буронабивными или выносными сваями. А вот укрепить старый фундамент ленточного типа будет не так просто. Здесь прибегают к торкретированию, железобетонным обоймам, сваям: буронабивным, буро — инъекционным и т.д. Также используется усиление фундаментов цементацией.

Как усилить ленточный фундамент

Действия, которые необходимо предпринять для усиления ленты, обусловлены размерами и причинами разрушений. В некоторых случаях бывает достаточно обновить гидроизоляцию, в других ситуациях требуется комплекс сложных технических мероприятий, производить установку дополнительных опор или расширение ленты.

Рассмотрим эти методы подробнее:

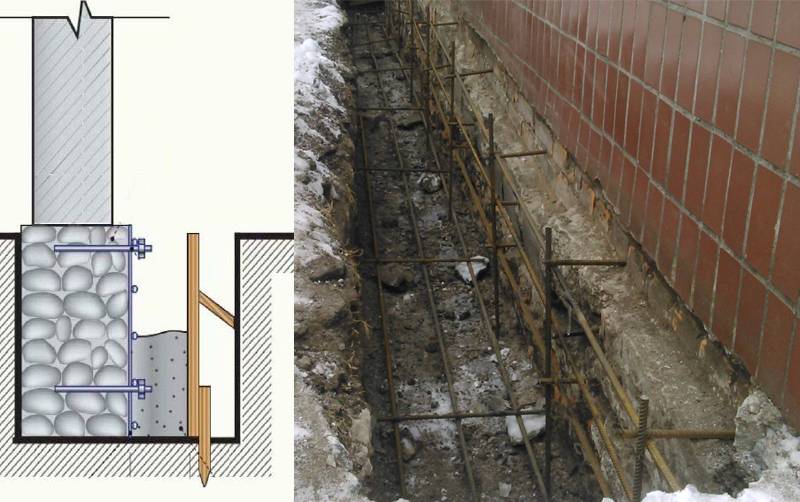

Укрепление мелкозаглубленного основания бетонной рубашкой

Бетонная рубашка — это усиливающая бетонная отливка, установленная на проблемном участке стены.

Для ее создания выполняются следующие действия:

• Поверхность ленты обнажается, весь грунт на проблемном участке удаляется из траншеи.
• С бетонной ленты снимается слой гидроизоляции. Поверхность материала должна быть абсолютно чистой, как после заливки.
• Сквозь ленту сверлят поперечные отверстия, в которые вставляют арматурные стержни.
• Вяжется арматурный каркас, который приваривается к стержням, вставленным в отверстия ленты.
• Устанавливается опалубка.
• Заливается бетон, выдерживается положенное время.
• После окончания срока выдержки опалубка снимается, поверхность бетона гидроизолируется и производятся дальнейшие действия.

Размеры железобетонной рубашки зависят от величины поврежденного участка, но не меньше 1 метра.

Создание бетонной обоймы

Бетонная обойма образует дополнительный слой материала с обеих сторон ленты. Технология напоминает методику установки железобетонной рубашки, но добавочный слой заливается по обе стороны проблемного участка ленты.

Все действия производятся как изнутри, так и снаружи ленты. В результате образуется значительное утолщение фундамента, способное выдерживать высокие нагрузки.

ВАЖНО!
Многие специалисты выражают недоверие к установке обойм. Они аргументируют это отсутствием качественной связи между старым бетоном и новой отливкой. Процессы, протекающие в свежем материале, не позволяют слоям качественно соединиться, поэтому методика годится только при наличии относительно малых повреждений

Процессы, протекающие в свежем материале, не позволяют слоям качественно соединиться, поэтому методика годится только при наличии относительно малых повреждений.

С помощью использования свай

Методика усиления сваями достаточно сложна и разнообразна. Производится установка свай, создающих дополнительную опору для ленты. Они опираются на плотные слои грунта, прекращая оседания или увеличивая несущую способность фундамента для принятия повышенной нагрузки от пристроев или новых элементов конструкции дома.

Используются разные виды свай:

• Микросваи.
• Вдавливаемые.
• Буронабивные.
• Винтовые.
• Выносные.

Каждый вид свай выполняет собственную функцию и применяется в отдельных ситуациях, где их использование является оптимальным вариантом решения проблемы. Так, винтовые сваи могут быть установлены вручную, максимально щадящими методами.

Вдавливаемые сваи нуждаются в использовании спецтехники, поэтому применение их для усиления ограничено.

Выносные сваи устанавливаются на некотором расстоянии от периметра старой ленты, затем сквозь нее пропускаются металлические балки, которые связываются со сваями. В результате дом оказывается как бы «подвешенным» на балках, получая дополнительную опору.

Вес постройки распределяется между старым и новым основаниями, что позволяет нести повышенные нагрузки.

При помощи отливов

Методика используется при усилении ленты из штучных элементов — кирпича или бутового камня. Отливы предназначены для выполнения функций армпояса.

Они устанавливаются на поверхности ленты с двух сторон, отжимаются с расчетом, чтобы верхняя часть не контактировала с поверхностью стены, а нижняя была максимально плотно прижата к ней.

После этого конструкция прочно фиксируется с помощью домкратов. Выкапывается траншея, образующая форму для заливки бетона. В результате вокруг ленты образуется дополнительный железобетонный слой, усиливающий несущую способность и прочность основания.

Упрочнение торкретбетоном

Торкретирование — это процесс нанесения бетона специальным способом напыления. Для этого используется специальное оборудование. Суть метода заключается в подаче под давлением сжатого воздуха сухой смеси цемента и песка, называемой торкрет-смесью.

Одновременно с подачей смеси из другого резервуара подают воду, затворяющую смесь. В результате на усиливаемой поверхности появляется слой плотного и прочного бетона, обладающего повышенными характеристиками по сравнению с обычными видами материала.

ОБРАТИТЕ ВНИМАНИЕ!
Технология сложная, требует привлечения специалистов, использования сложного оборудования.

Расширение фундамента под облицовку стен.

До начала работы по облицовке фасада дома

необходимо выверить (провесить) плоскость стен. Стены провешивают раздельно по каждому участку фасада, начиная с разметкивертикальных осевых линий облицовываемых поверхностей по всей высоте дома от карниза до цоколя. Вначале провешивают наружные углы и плоскости стен, а затем откосы проёмов. После провешивания к стенам прикрепляют маячные вертикальные рейки, располагая их на расстоянии10-15 м друг от друга, и на них делают разметку всех рядов облицовки.

Земляные работы при усилении фундамента

должны производиться отдельными участками (захватками), длина которых (без устройства временного крепления стен) не должна превышать1,5 м .

Во всех случаях ремонт или усиление фундамента следует начинать с угловых захваток

. При этом длина одновременно ремонтируемых захваток должна составлятьне более 15-20% всей длины фундамента.

Рытьё траншей

и шурфов для выполнения работ по усилению фундамента допускается лишь после выполнения всех работ по временному креплению ивывешиванию стен по контуру фасада.

При наличии

в зоне работ подземных коммуникаций и электрических кабелей рабочие должны быть заранее предупреждены о месте их расположения и проинструктированы о мерах безопасности при производстве работ.

Разработку траншей

и шурфов с вертикальными стенками без креплений можно производитьв грунтах естественной влажности при отсутствии грунтовых вод и расположения поблизости подземных сооружений. При этомглубина выемки не должна превышать:

• в насыпных песчаных и гравелистых грунтах — 1,0 м ;
• в супесчаных — 1,25 м ;
• в суглинистых, глинистых и сухих лессовидных грунтах 1,5 м .

Места выемки

следует ограждать от стока дождевых вод валиком из грунта.

Кладку новых участков фундамента

выполняют после предварительной промывки его старой части водой.Новую кладку фундамента необходимо перевязывать с существующей кладкой, ашвы плотно заполнять раствором.

Первый ряд

новой кладки непосредственно на грунт выполняют из крупных постелистых камней с тщательной расщебенкой, утрамбовкой и заполнением пустот жидким раствором.

Сопряжение новой кладки

с готовой стеной фундамента производится забивкой в швы существующей кладки фундамента1-2 рядов металлических штырей длиной200-250 мм и диаметром6-8 мм .

Штыри заводят в новую кладку фундамента на глубину не менее чем 150-200 мм

и располагают по высоте через каждые 3 ряда кладки из керамическихкирпичей или бутового камня .

Заполнение швов

раствором в местах сопряжения новой и существующей кладки должно быть полным. Поверхность кладки, обращенная к земле, должна быть заглажена раствором под гидроизоляцию.

Крепление облицовочного кирпича по фасаду дома

в разрезе показано на рисунке ниже.

Для устройства новой кладки фундамента

рекомендуется применять раствор состава по объёму1:3 (цемент : песок)на портландцементе маркине ниже М-400 .

В процессе ремонтных работ должна быть полностью восстановлена нарушенная гидроизоляция фундамента

(горизонтальная и вертикальная).

После окончания работ следует немедленно восстановить наружные покрытия (отмостки и тротуары

).

Основные виды и методы

Укрепление фундамента может осуществляться различными методами в зависимости от степени разрушения основания, материала и многих других факторов

Помимо этого, немаловажное значение имеет причина разрушения конструкции

От выветривания

Защита фундамента от выветривания осуществляется при химическом и физическом выветривании материала фундамента, когда процессами выветривания кладка затронута поверхностно, и отсутствуют сквозные трещины в фундаменте. Как правило, это бывает, если фундамент выполнен из кирпичной либо бутовой кладки, имеющей невысокую прочность и водостойкость.

Химическое выветривание может случаться при неудовлетворительной устойчивости цемента либо вещества, прибавляемого в вяжущую массу против агрессивных воздействий среды.

Для восстановления поверхности фундамента используют торкретирование (оштукатуривание раствором цемента) по зачищенной (подготовленной) боковой поверхности фундамента или торкретирование по стальной сетке, зафиксированной на его боковой поверхности.

Если процессы выветривания охватили фундамент на всю толщину, надо или зацементировать кладку, упрочив тем самым существующий фундамент, или усилит фундамент обоймами, восстановив несущие возможности основания.

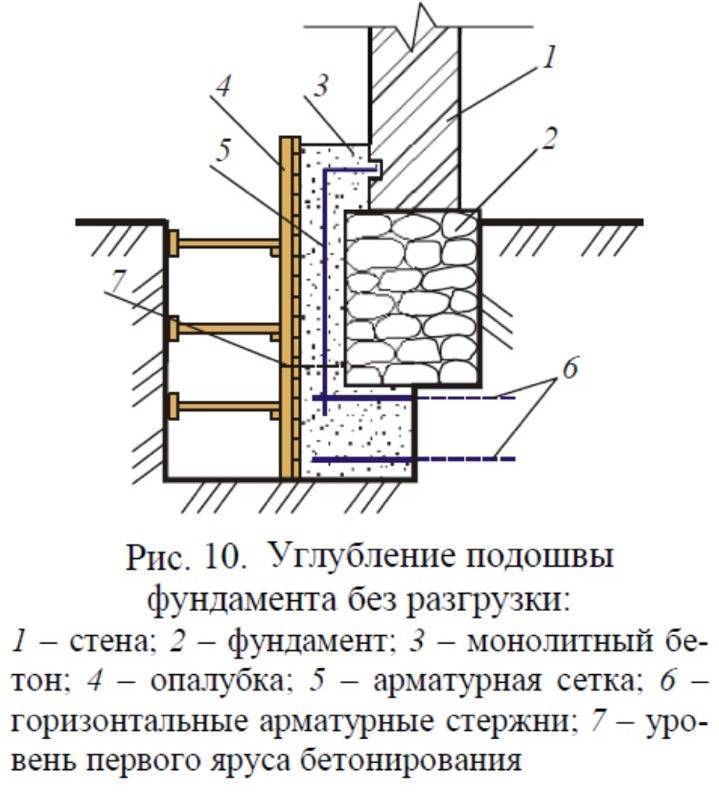

Прочность за счёт уширения

Данный способ достаточно сложен в исполнении своими руками, но несколько человек способны решить эту задачу. Подошва – это подушка из железобетона, служащая опорой для основания. В первую очередь необходимо разметить фундамент через каждые 2,5-3 метра, произвести выемку почвы по бокам основания и под ним.

Следует заложить под фундамент армированную стяжку, залить ее раствором, который необходимо распределить равномерно, и удалить воздушные пузырьки. Для этого потребуется вибратор для бетона. По бокам подошву необходимо поднять приблизительно на 15 см выше цоколя.

Инъекционный

Усиление фундамента таким методом как инъектирование является одним из самых инновационных методов. Собственными руками осуществить его не получится. Для реализации этого способа требуется спецтехника. Суть технологии заключается в том, что с различных сторон в фундаменте под углом (приблизительно 45) бурятся скважины диаметром 16-24 см, диаметр выбирается в зависимости от условий. Глубина скважин варьируется в зависимости от характеристик почвы. Для более надежного усиления основания дома рекомендуется бурить до твердых слоев почвы. После этого скважины наполняются раствором.

В скважины, заполненные раствором, ставятся буроинъекционные сваи, сделанные из арматуры. В них под давлением 1-3 МПа заливается цементная смесь либо бетон. Этот процесс именуется «опрессовкой скважины».

По технологии торкретирования

В результате использования вышеописанного метода вы получаете:

• укрепление грунта под домом;
• дополнительное укрепление основания железобетонными сваями.

Если же вы убеждены, что способны справиться самостоятельно, то вам понадобятся:

• перфоратор;
• установка для нанесения бетонной либо растворной смеси (торкрет-пушка);
• цемент, гравий и песок;
• лопата.

Укрепление фундамента осуществляется в 2 этапа: первоначально проводят работы с одного бока основания и только спустя неделю переключаются на противоположную сторону. Подобная временная пауза дает возможность максимально упрочить конструкцию.

Захватываемые участки должны быть не менее 2,5 м в длину. Роется траншея шириной 2 м и глубиной 1,5 м, освобожденная от почвы кладка очищается, и на нее наносятся насечки, глубиной примерно 1,5 см.

Делают раствор бетона, перемешивая цемент, песок, гравий и воду и посредством торкрет-пушки наносят на фундамент, заполняя все трещины и щели. Усиление по технологии торкретирования является одной из оптимальных укрепительных схем, потому что оно существенно увеличивает не только несущую способность основания, но и его влагонепроницаемость.

О ремонте фундамента кирпичного частного дома своими руками

Стены дома, возведенные из кирпича, передают большие нагрузки на фундамент. Если он неправильно рассчитан или построен с отклонениями от проекта, дело закончится разрушением несущей конструкции.

Кроме субъективных причин существуют еще и объективные, человеку неподвластные. К ним относятся геологические изменения в зоне возведения здания.

Ремонт фундамента кирпичного частного дома – единственный путь спасения всего строения.

Признаки разрушения фундамента

Чтобы проверить, насколько опасны трещины, надо наклеить поперек них маячки – полоски бумаги. Если в течение 10 дней полоску не разорвет, значит беспокоиться не о чем. Образовавшиеся пустоты плотно забиваются битым кирпичом и бетонируют.

Если же вы увидите, что маячок разорван, значит, разрушительные процессы продолжаются, и вам предстоит как можно быстрее произвести ремонт фундамента кирпичного дома.

А если начала трескаться кирпичная кладка стен – ремонтные работы надо начинать безотлагательно.

Поиски причин разрушения фундамента

Другим фактором, вызывающим разрушения основы строения, является повышение уровня грунтовых вод. Ремонт фундамента кирпичного дома следует проводить в этом случае с учетом изменившихся характеристик основания, на которое опирается подошва фундамента.

Третий фактор относится к разряду проектных ошибок: принятая конструкция фундамента может не соответствовать геологическим условиям.

Примером этому могут служить ленточные фундаменты, возведенные на подвижных или разнородных грунтах. Правильным выбором в таких случаях является устройство свайного или свайно – винтового фундамента.

Прежде чем приступить к ремонту, необходимо провести исследования грунтов. Принимать решения по укреплению фундамента кирпичного дома, не имея на руках результатов исследований, является грубейшей ошибкой.

Это может привести не только к напрасным затратам денег и сил, но и к усугублению проблемы.

Способы восстановления несущей способности фундамента

• торкрет – бетоном;
• при помощи обустройства ж/б рубашки;
• буроинъекционными сваями;
• расширением подошвы основания;
• кирпичом;
• классическим методом.

Однако на любой из них распространяется основное правило: фундамент усиливается только за счет его расширения. Никаких разборок существующей конструкции производить не следует.

Классический метод

Суть его заключается в следующем:

• по углам монолитной ленты выкапываются ямы в форме куба, сторона которого равна одному метру;
• из арматурной сетки вяжутся четыре каркаса с ячейкой 20х20х20 см;
• подготовленные каркасы опускаются в ямы и заливаются бетонным раствором.

Собственно, на этом ремонт фундамента кирпичного дома своими руками считается завершенным.

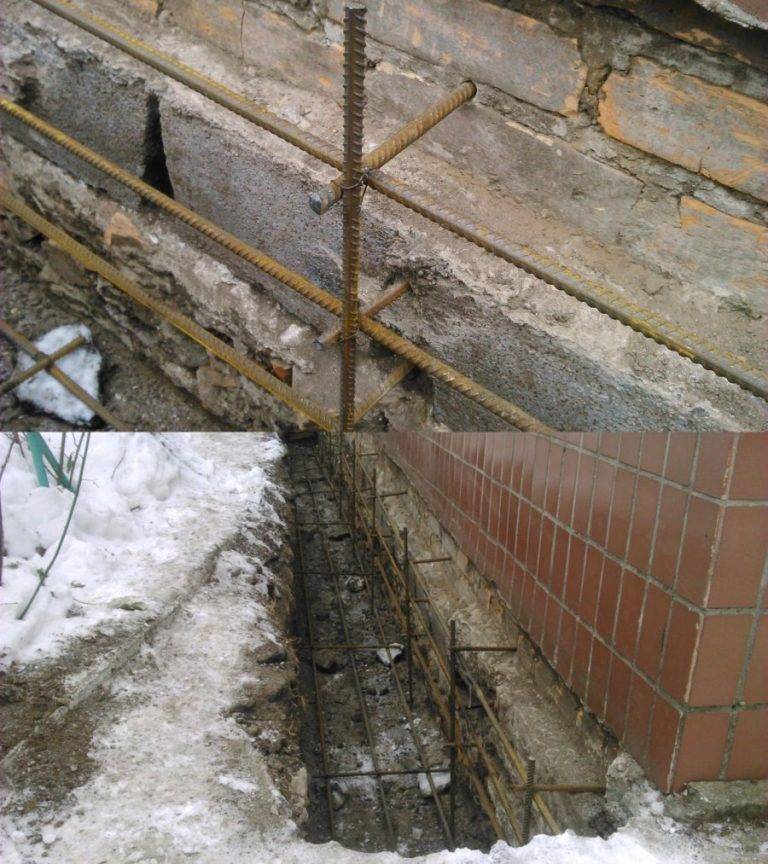

Если разрушения наблюдаются по всему периметру монолитной ленты

• вдоль ленты выкапывается траншея шириной 200-350 мм. Ее дно и внешняя стенка выкладываются досками – опалубкой;
• в монолите сверлятся отверстия с шагом 1 метр, в которые затем забиваются стальные штыри;
• к ним приваривают арматурный каркас;
• траншею заливают бетоном.

Случается, что никакие меры, принятые самостоятельно, не останавливают разрушительного процесса. Если на стенах появляются новые трещины, надо призывать на помощь профессиональных строителей.

Методы усиления

Схема усиления фундамента цементацией

Из наиболее надежных и популярных технологий усиления оснований можно перечислить такие:

• Укрепление торкрет-бетоном – применение этого способа основано на покрытии ремонтируемой поверхности раствором, подающимся под большим давлением. Такой метод ремонта используется главным образом при укреплении кирпичных и бутовых фундаментов. Основные рабочие процессы: На глубину заложения фундамента роется шурф шириной 1,5-2 м, чтобы можно было опустить в него специальное оборудование (пушку), и нанести бетонную смесь,
• Уширение подошвы также делается освобождением фундамента от наружного слоя грунта, после чего к старому основанию сваркой крепится арматура, которая одним концом вбивается в фундамент, а другим заводится в опалубку, заливаемую бетонным раствором,
• Укрепление фундамента обустройством железобетонной рубашки. Процесс заключается в заливке бетона, который нужно доставить в траншею, прокопанную по всему периметру основания и укрепленную армирующим каркасом. Бетон заливается в дощатую опалубку,
• Усиление сваями – на ослабленных разрушением участках бурятся наклонные скважины, в отверстиях связывается армокаркас, бетон в скважины подается под давлением,
• Технология усиления основания цементацией: при первых признаках деформации или разрушения фундамента на разрушенных участках в грунте роются или бурятся скважины. Бетонным раствором пир помощи специальных инъекторов через скважины в фундаменте или в грунте заливают все пустоты.

Из всех вышеперечисленных методик цементация представляется простейшим и дешевым способом усиления фундамента дома. Кроме того, инъекции могут применяться к разным типам оснований: к ленточному или плитному фундаменту, к свайному или столбчатому, и делать это можно как для крупных мощных сооружений, так и для частных строений.

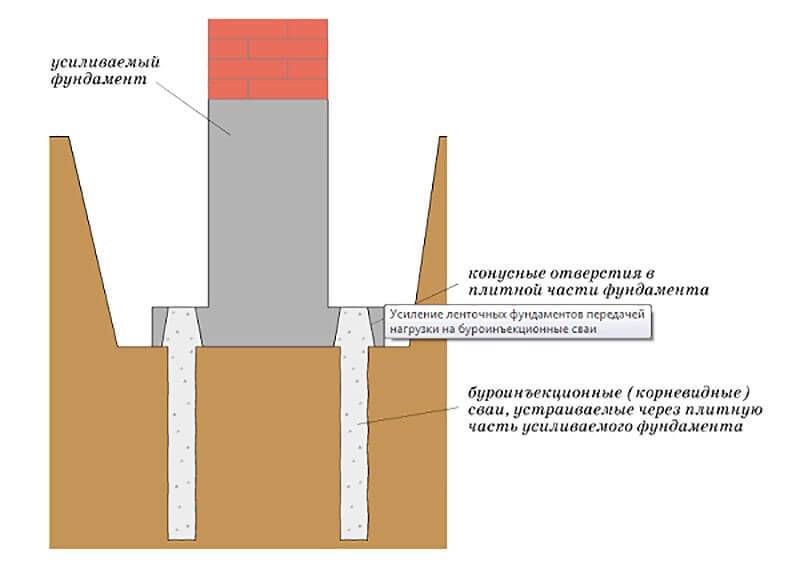

Укрепление буроинъекционными сваями

Советы специалистов

Задумываясь над вопросом, как укрепить фундамент дома, нужно брать в расчет следующие факторы:

• Понизить давление на фундамент старого деревянного дома можно посредством понижения уровня пучинистости почвы. Для этого под основанием сооружается подушка из песка, а вокруг кладется глиняный пояс.
• Подвижность почвы будет существенно уменьшена, если кругом поставить дренажную систему. От этого возрастет плотность грунта, таким образом, увеличится прочность основания.

• Утепление подвала и фундамента существенно затормозит процесс деструкции и увеличит срок эксплуатации.
• Герметизация примыкания отмостки предохранит основание от осадков. Снизить количество влаги, проникающей в грунт вокруг фундамента, можно посредством системы сточных желобов, расположенных на кровле.

Если повреждения небольшие, и осадка основания завершилась, тогда можно ограничиться заделыванием трещин раствором цемента. При сильной усадке необходимо устранить причину ее появления. В частности, если деформацию фундамента спровоцировало вымывание почвы, тогда в сформировавшиеся пустоты надо закачать цементный раствор. В основании дома делают скважины и под высоким давлением наполняют их раствором. Подобный слой превосходно усиливает основу и отличается гидроизоляционными свойствами.

Для укрепления мелкозаглубленного ленточного фундамента (МЗЛФ) специалисты советуют использовать винтовые, буронабивные либо буроинъекционные сваи. Если техника для осуществления бурения и инъекцирования отсутствует, тогда работы придется производить вручную.

Для этого в проблематичных областях либо по всему периметру фундамента постройки раскапывают почву. Заполняют канаву каменной кладкой или монолитным бетоном. Заделать трещины на доме, особенно посредством кирпичных замков, необходимо после стабилизации процесса осадки. Если дом еще не садился, для установления времени завершения осадки в местах, где дом или фундамент треснул, устанавливают маячки.

Каждый способ усиления фундамента разрабатывается индивидуально с учетом результатов осмотров и проектной информации. Собственникам частного домостроения необходимо запомнить, что работы по укреплению можно осуществлять собственными силами только после тщательного обследования, получения результатов экспертизы и всех необходимых заключений.
