Как рассчитать минимальный уклон водосточного желоба

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.

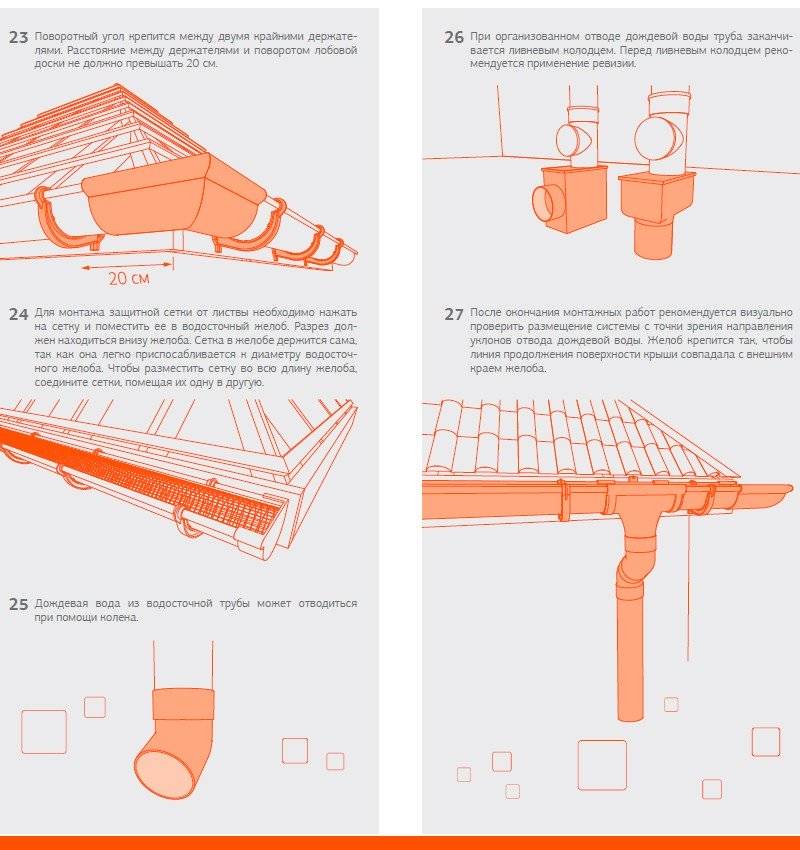

10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.
15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Правила монтажа желобов водостока

• площадь крыши в пределах 50-70 м² – желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² – водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Монтаж горизонтальных водостоков – это установка лотков на кронштейны по технологии раструбного соединения. Последующий элемент укладывается под предыдущий. Нахлест – 10 см. Этот участок рекомендуется дополнительно герметизировать, используя, к примеру, силиконовый герметик. Оптимально – если стык двух лотков попадет на кронштейн.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине – по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Правильный выбор угла наклона горизонтальной части водосточной системы обеспечит максимально эффективную работу водоотводящего контура. Небольшое отклонение от норм в ту или другую сторону может привести к снижению качества работы.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

   Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

   Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

   По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

   Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).





















   Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Установка трапа

Вообще данная операция выполняется перед заливкой основания, мы же описываем процесс в целом, ведь в некоторых случаях основание не заливается. Надобности в этом нет, когда есть возможность смонтировать трап в отверстие в полу (см. пример ниже).

Трап следует устанавливать так, чтобы его верхняя плоскость была выше основания на 1-2см. Почему же не сделать слив заподлицо с основанием и в последствии не залить стяжку, выходящую к трапу под ноль? Во первых, следует учитывать будущую облицовку плитки (если не планируется оставлять залитый пол как есть), это около 10 мм. с учетом клея (если сама плитка 8 мм, если толще — то и запас больше). В идеале верхушка трапа должна быть на несколько миллиметров ниже примыкающей плитки. Во вторых, маяки для стяжки более проблематично (но возможно) установить с выходом к трапу в ноль. Поэтому и рекомендуется выдвигать трап на пару сантиметров выше основания.

Перед заливкой основания можно воспользоваться способом фиксации трапа как на фото ниже. Деревянные бруски притянуты изолентой к верхушке трапа. Сами же бруски опираются на арматуру и выставлены в горизонтальный уровень.

Фиксация трапа — еще один аргумент в пользу разделения работ на два этапа — заливка основания и заливка стяжки с уклонами.

В некоторых случаях операцию по созданию основания можно исключить — когда есть возможность смонтировать трап в готовый пол. Пример на фото ниже: на деревянный пол в частном доме уложены листы гипсоволокна, канализационный слив проведен под полом. Под трап выпилено небольшое окошко, фиксация выполнена плиточным клеем, деревянные торцы досок в окошке обработаны гидроизоляцией.

Этот случай как раз демонстрирует выход уклонов в ноль к трапу. Достигнуть этого пришлось с маяками из раствора, ибо металлические маяки такого не позволяют по причине того, что сам маяк обладает толщиной. Вообще это исключение и диктовалось оно минимальными слоями заливки для облегчения веса на деревянное перекрытие. Как видите, слив немного выпирает из плоскости пола (чуть меньше сантиметра) — запас под толщину плитки с клеем.

В любом случае, после установки, трап следует оклеить малярным скотчем от попадания грязи.

Организация поверхностного стока осадков с дорожек и площадок

Важным аспектом при проектировании и строительстве плоскостных элементов благоустройства является организация поверхностного стока. Быстрое удаление с дорожек и площадок выпадающей в виде осадков воды обеспечивается вертикальной планировкой их поверхности, позволяющей собирать воду в определенных проектом местах и направлять ее в ливневую сеть (лотки и колодцы) (рис. 4.1).

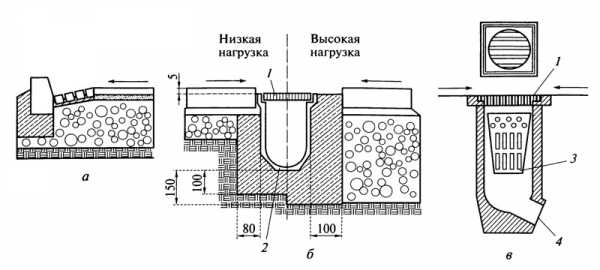

Рис. 4.1. Конструкции дождеприемных сооружений: а — открытый лоток; б — закрытый лоток; в — дождеприемный колодец; 1 — ячеистая решетка из чугуна или оцинкованной стали; 2 — лоток (канал) из полимерных материалов; 3 — пластиковый мусоросборник; 4 — место подключения к ливневой сети (стрелками обозначен уклон)

Уклон поверхности покрытий, обеспечивающий отвод поверхностных вод, при наличии системы ливневой канализации для твердых монолитных покрытий должен составлять не менее 4%; при отсутствии ливневой канализации — не менее 5 %. Максимальные уклоны назначаются в зависимости от условий движения транспорта и пешеходов.

На дорожках поверхностный сток может быть организован различными способами, в зависимости от проектируемого поперечного профиля. Наиболее распространенными являются двухскатный выпуклый и односкатный профили, реже используют двухскатный вогнутый профиль (рис. 4.2).

Рис. 4.2. Организация поверхностного стока на дорожках: а — двухскатный выпуклый профиль; б — односкатный профиль; в — двухскатный вогнутый профиль

При использовании двухскатного выпуклого профиля для сбора воды устанавливают поперечный лоток либо парные дождеприемные колодцы. Для односкатного профиля дождеприемные колодцы устанавливают с одного более низкого края дорожки. При использовании двухскатного вогнутого профиля водоотводящий лоток формируется вдоль продольной оси дорожки. При выборе этого проектного решения необходимо учитывать, что ширина дорожки должна быть не менее 1,5 м для удобного движения пешеходов с каждой стороны лотка.

Рис. 4.3. Организация поверхностного стока на площадках: а — односкатная поверхность; б — двухскатная поверхность; в — многоскатная поверхность; г — сложная (ячеистая) поверхность; 1 — линия водораздела; 2 — точка водораздела; 3 — дождеприемный колодец; 4 — дождеприемный лоток

Организация поверхностного стока на площадках может быть выполнена различными вариантами проектных решений (рис. 4.3):

1) односкатная поверхность — простейшее решение, когда воду собирают и отводят вдоль одного из краев площадки;2) двухскатная поверхность — отвод воды производится аналогично отводу воды с дорожек с двухскатным профилем;3) многоскатная поверхность — воду собирают по периметру площадки, поднимая ее центр. Такое решение подобно проектированию крыш зданий;4) сложная поверхность, состоящая из отдельных ячеек — такое решение обосновано на больших горизонтальных площадях, где затруднено проектирование протяженных односкатных поверхностей. Этот подход также позволяет решать утилитарные задачи отвода воды с точки зрения дизайна городской среды. Комбинируя дорожные покрытия и элементы водоотвода (лотки, колодцы), можно создать оригинальные проектные решения. В зарубежной практике можно найти достаточное количество примеров таких объектов. Интересным инженерным решением является подсветка элементов водоотвода в ночное время.

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

• Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
• Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Общее описание процесса подготовки

Заливка пола в бане является завершающей частью долгого и достаточно сложного процесса, который включает в себя подготовку основания под стяжку или другое покрытие. В помещениях парилки и предбанника, а также моечной – всегда присутствует большое количество воды и влаги. Поэтому полы должны устраиваться с определенными характеристиками. Они включают следующие требования:

• если решено делать пол в бане своими руками, следует предусмотреть сливную зону для воды и формировать наклон в сторону точки отвода жидкости;
• необходимо организовать вентилирование пространства под полом, если строение с парной, моечной, предбанником – не расположено на грунте;
• перед тем, как будет проведена заливка пола в бане, необходимо проложить канализационные отводы, устроить дренажный колодец для сбора стоков, оформить сливную яму или принять другие меры для отвода или накопления использованной жидкости.

Большинство процессов конечного оформления покрытия в помещениях парилки или предбанника можно выполнить собственными силами. Чтобы решение задачи, как залить пол в бане под плитку, не казалось сложным, необходимо тщательно подготовить основание для чистовой бетонной стяжки.

Пол бани с отводом

Заливка пола в бане – процесс достаточно серьезный. Бытует ошибочное мнение, что с этой задачей справится любой желающий. Казалось бы, выкопал яму, залил бетоном основание, подровнял покрытие и пол готов! При таком подходе вы рискуете получить сырое, холодное основание, не выполняющее возложенные функции. Ведь пол в бане должен:

• Быть прочным и долговечным.
• Обеспечивать хорошую теплоизоляцию.
• Иметь возможность отвода воды.

Какие требования СНиП к водосточным системам? На каком расстоянии от подъезда располагают водосток?

У вас установлена система наружного водостока, которая может быть установлена на домах не более 5-ти этажей, включительно.

Данная система регламентируется документами:

СНиП II-26-76 -> СП 17.13330.2011 -> СП 17.13330.2017 смотрите последнюю редакцию, называется:

Но в этом документе не только не указано расстояние, но и также правила монтажа нижнего (выходного) отверстия трубы стока.

Не найдете вы этих норм и в других СНИПах.

Если думать логически, то вышеуказанный документ регламентирует то, как вода должна стекать с крыши, а вот куда она сливается – это отливы или канализация.

СНиП 2.04.03-85 Канализация. Наружные сети и сооружения

также отсутствует информация приёма воды.

Единственное, что удалось найти, это вот этот документ:

СНиП 2.04.01-85* СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ

Пункт 20 этого документа оговаривает внутренний водосток с примечанием в подпункте 20.3 о том, когда выпуск воды происходит наружу:

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск), при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

Итак, итог данного вопроса такой – расстояние водостока от подъезда не прописан в СНИП, но исходя из пункта 20.3 из СНИП 2.04.01-85, получается что вода из водостока должна попадать в лоток, а далее входят в силу правила наружной канализации, СНИП 2.04.03-85 и 2.04.02-85.

Простыми словами – вода из стока должна попадать в лоток а далее в ливневую канализацию.

На сегодняшний день действует документ СП 17.13330.2017, это актуализированная редакция СНиПа II-26-76 с дополнениями и изменениями.

Под словами “водосточная система” может подразумеваться как вся дождевая канализация в целом, так и система труб, желобов, воронок, отводящая воду с кровли.

Водостоки бывают внутренними и наружными.

Наружный водосток монтируется по всему периметру здания и более того, есть организованные и неорганизованные наружные водостоки.

Если речь о кровли, то требования следующие:

Водосток это проектируемая система (учитывается и количество осадков в регионе и площадь кровли, этажность строения и.т.п.), перед её монтажом делаются предварительные расчёты с учётом строительных норм и правил.

Воронки (водоприёмные) располагаются располагаются равномерно по площади кровли.

Категорически запрещается установка водосточных труб в толще несущих стен здания.

Выбор типа водостока зависит от этажности здания, от вида кровельного материала.

Подвесные желоба должны устанавливаться на крышах с углом ската не менее 15 градусов.

Диаметр труб рассчитывается с учётом площади кровли и.т.п.

Уклон желобов водостока составляет 3-10 мм на погонный метр, уклон к воронке.

На каком расстоянии от подъезда располагают водосток?

Канализационный колодец для сбора дождевой и талой воды с крыши должен находиться не менее 3 метров от фундамента здания.

Вот такие лотки,

К примеру если в Вашем доме отмостка шириной в метр, значит те самые желоба устанавливают на расстоянии метра от цоколя здания.

Водосточные трубы крепятся на расстоянии 200 мм от земли, такое крепление защищает цоколь здания от возможных попаданий на него брызг воды.

Труба направляется в лоток, вода отводится от дома на расстояние 1, а то и 2 метра.

По сути для решения данного вопроса существует СНиП – СНиП II-26-76 Кровли (с Изменениями).

Обоснованность для такого решения, т.е. организованного отвода воды с кровель зависит от архитектурного решения фасадов, от вида кровель, в зависимости от высоты, этажности здания. Т.е. куча факторов влияет на устройство организованного водоотвода и все решения принимают специалисты.

А вот с расположением их действительно надо быть аккуратными – иногда проектировщики правильно принимают решения, иногда строители правильно принимают свои решения!

* 4.8. Проектирование наружного организованного отвода воды с кровель посредством желобов и водосточных труб допускается только при обосновании, при этом детали наружных водостоков и размеры водосточных труб должны соответствовать требованиям ГОСТ 7623-75. Расстояние между наружными водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточной трубы должна приниматься из расчета 1,5 см площади кровли *

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м 2 .

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих. Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов. Подсчет количества крепежных крюков ведут по следующей формуле :

Подсчет количества крепежных крюков ведут по следующей формуле :

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу :

где N – количество водосточных труб;

Н_{карниза} – высота от земли до карниза;

Н_изгиба – высота изгиба трубы;

L_{вставки} – длина вставки воронки;

L_трубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши. С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности

В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см 2 сечения водосточной трубы приходится порядка 1 м 2 кровли

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых :

• количество атмосферных осадков в году;
• климатическая зона и максимальная отрицательная температура;
• площадь крыши;
• наличие дождевой канализации;
• другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Идеальный уклон водосточного желоба на 1 метр длины

Каким в теории должен быть правильный уклон водосточного желоба на 1 метр длины? Эта простенькая на первый взгляд задачка иногда ставит в тупик неопытного застройщика. Между тем ответ прост. Он давно прописан в СНИП и подтвержден практическим использованием систем водостока.

К монтажу подобной системы следует отнестись со всей ответственностью. Ведь что произойдет при неправильной установку или выборе неправильного угла наклона? Медленное разрушение стены и фундамента. Это крайне неприятные вещи.

Для начала нужно определиться: простой уклон мы будем проектировать или двойной? Здесь имеются такие рекомендации.

• Если длина рабочей зоны водосточного желоба составляет менее 24 м — можно применить конструкцию А (простого уклона).
• Если эта цифра больше 24 м — рекомендуется к использованию двойной уклон водосточного желоба (вариант В).

Теперь чистая конкретика.

1. Итак, существует ли минимальное значение уклона водосточного желоба на 1 метр его длины? Да, оно равно 1 мм на 1 метр погонный всей конструкции.
2. А есть ли средняя цифра? Тоже есть. Рекомендуемый уклон должен составлять 2-3 мм на 1 метр.

Таким образом, если длина ската равна, допустим, 10 метрам, то перепад высот между крайними кронштейнами должен быть равен 20-30 мм.

Это общепринятые параметры

Почему так важно их соблюдать? Почему нельзя выйти за пределы этих показателей?

• Если угол наклона будет слишком велик, принимающая воронка водостока просто не справится с таким потоком воды.
• Если он будет мал, влага застоится в желобе. И если в теплое время это не столь критично, то в зимнее масса снега и льда вполне способна вывести всю конструкцию из строя.

Вот почему нужно неукоснительно придерживаться при монтаже приведенных параметров. На практике это выглядит так.

Монтируется кронштейн в самой высокой точке водостока. Затем в самой нижней с таким расчетом, чтобы выдержать озвученные выше значения. Затем между этими крайними крюками натягивается шнур, и по нему выставляются остальные кронштейны.

Кстати, о шаге крюков. Если система из пластика, он обычно равен 500-600 мм. Если из металла — 750-1500 мм.

Это то, что надо знать об уклоне водосточного желоба на 1 метр погонный его общей длины.

Источник
