Точилки для ножей своими руками

Основные ошибки

Как может показаться на первый взгляд, заточка — это просто, но если углубиться в сам процесс, то можно заметить довольно большое количество различных нюансов. Большинство людей допускают банальные ошибки при заточке ножей, что приводит к неравномерному затачиванию или к порче ножа. Распространенные ошибки при заточке:

  • Режущая кромка не была доточена. В результате по бокам образуются небольшие заусеницы, которые временно придают остроту лезвию, а после непродолжительной работы ножом лезвие опять становится тупым. Для предотвращения этой проблемы следует тщательно дотачивать обе кромки, а затем, по мере заточки, пользоваться наждачной бумагой или кругом разной зернистости.
  • Наличие краски, масла, грязи на острие. Суть в том, что при точении жир, грязь масло и другие компоненты смешиваются со шлифовальными абразивами и приводят к появлению царапин и микросколам лезвия. После такого точения лезвие быстро тупится.
  • Важную роль играет нажим. Необходимо запомнить одно простое правило: острота зависит не от применяемой силы, а от длительности заточки. Чрезмерно сильный нажим приводит к откалыванию микрочастиц от лезвия и к некачественной заточке.
  • Неправильный выбор угла. Угол может меняться — в зависимости от марки стали и от предназначения инструмента. Для домашних кухонных ножей он составляет 20 — 25 градусов. Для остальных типов лезвий, которым предстоит выдерживать большие нагрузки и работать с твердыми материалами, угол будет равен 40 градусов.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

  • 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
  • 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
  • 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
  • Транспортир или другой углоизмерительный инструмент;
  • Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
  • Ножовка по дереву;
  • Стамеска или долото (можно мощный нож);
  • Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

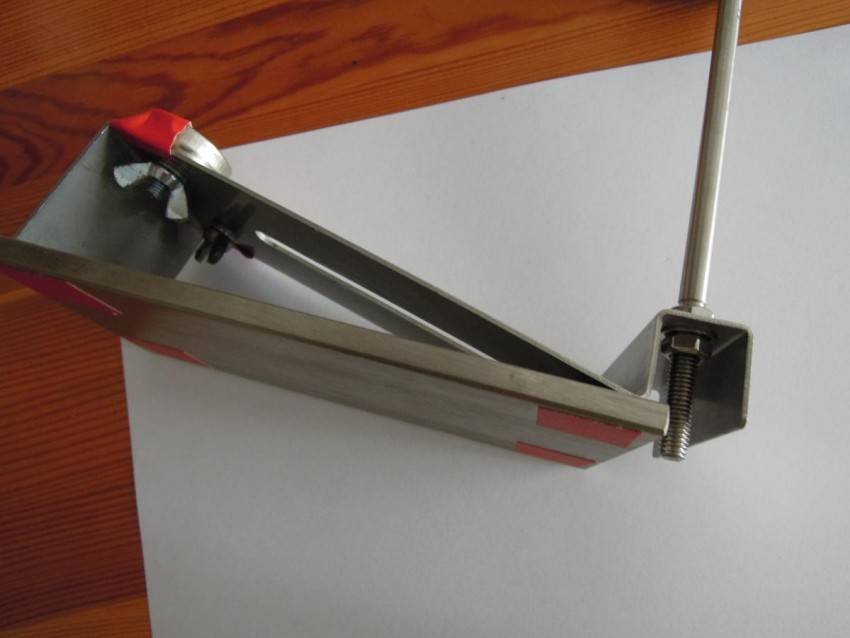

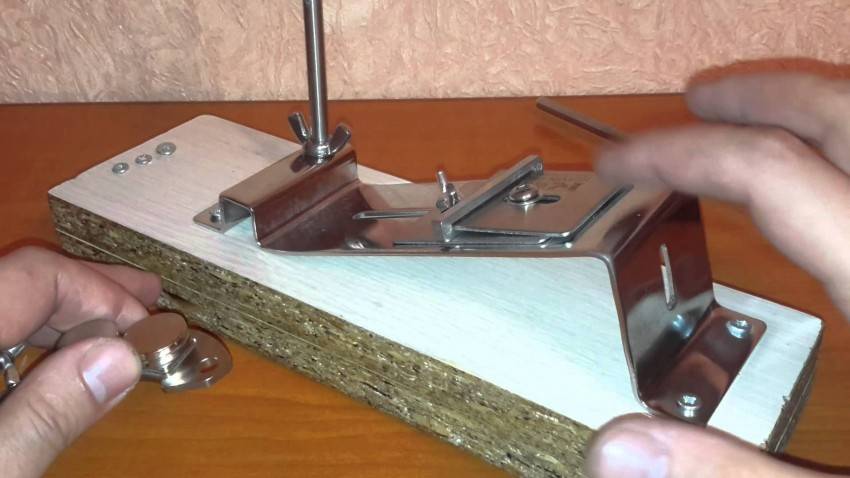

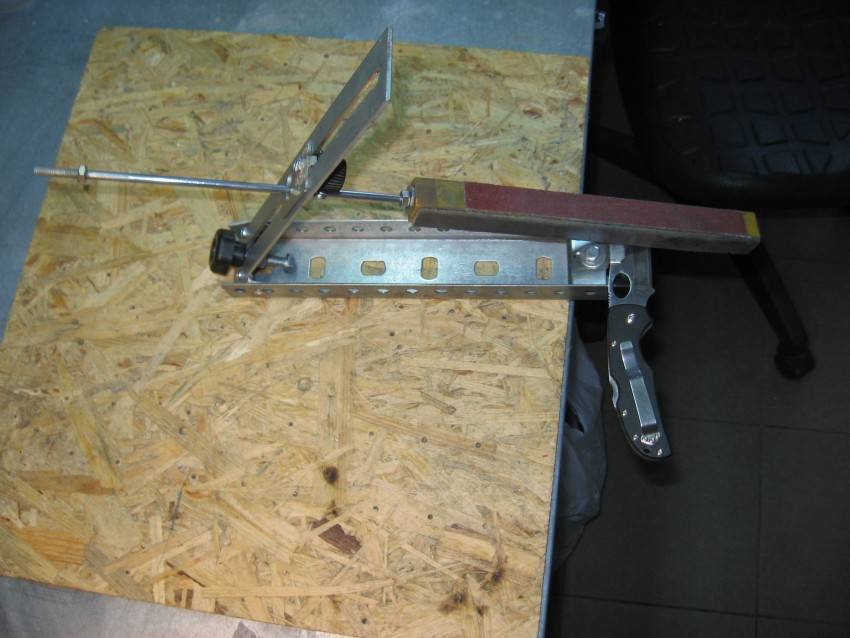

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

  1. Основа конструкции – 2 уголка.
  2. Подвижный пруток или спица с нарезанной резьбой.
  3. Зажимные гайки с шайбами для закрепления наждака на прутке.
  4. Рукоятка.
  5. Отверстия для регулировки угла заточки и опирания подвижной части.
  6. Набор регулировочных шайб.
  7. Стяжные болты с гайками.
  8. Стачиваемый край верхнего уголка.
  9. Затачиваемое лезвие или нож.
  10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Как правильно точить нож?

Для качественного обслуживания ножей еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

При заточке ножа выдерживайте один угол

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение нож должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность.

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

Самостоятельное изготовление простой модели

Все самодельные устройства для заточки ножей помогают точно выдержать заданный угол наклона бруска к лезвию, что важно для сохранения работоспособности инструмента и получения хорошей режущей кромки клинка. Простым для самостоятельной сборки является станок по проекту Лански

Чтобы его сделать, не нужна специальная подготовка или особые технические знания. Потребуется минимум простейших материалов, всегда имеющихся под рукой. В магазине такой станок стоит от 2000 руб.

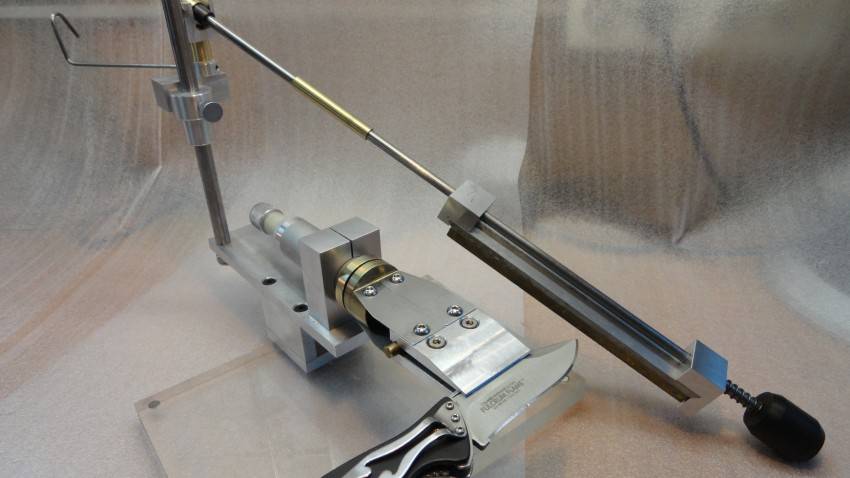

Простым для самостоятельной сборки является станок по проекту Лански. Чтобы его сделать, не нужна специальная подготовка или особые технические знания. Потребуется минимум простейших материалов, всегда имеющихся под рукой. В магазине такой станок стоит от 2000 руб.

Принцип работы прибора станок Лански состоит в том, что нож надежно фиксируется и его обработка происходит под заданным углом при помощи сменных точильных насадок из камня разной зернистости. Результат – острая кромка клинка.

Материалы

Обязательные расходные материалы:

  1. Пруток из металла диаметром 6 мм, который надо порезать на разные по длине стержни.
  2. Сварочный электрод для изготовления угловых направляющих. Его полностью зачищают от флюса и шлифуют среднезернистой наждачкой.
  3. Углеродистая нержавеющая сталь толщиной 3-5 мм для зажимов. В них делают сквозные отверстия. Совет: машинное масло облегчит сверление пазов в пластинах. Отмыть масло можно концентрированным раствором из остатков мыла.
  4. Уголки из металла размером 9х9х0,6 см.
  5. Крепеж: гайки, винты.

Пошаговая инструкция по изготовлению

Последовательность действий:

  1. Шлифовальной машиной с алмазным диском (болгаркой) нарезают уголки, края которых затем выравнивают напильником и шлифуют наждачной бумагой.
  2. В горизонтальных и вертикальных плоскостях просверливают отверстия.
  3. Обрабатывают скосы направляющей рейки.
  4. Из болта с гайкой изготавливают стойку. Затем закрепляют ее в струбцине или тисках, чтобы вся конструкция была надежно зафиксирована.
  5. Собирают устройство целиком.
  6. Крепят абразив и нож.
  7. Тестируют прибор.

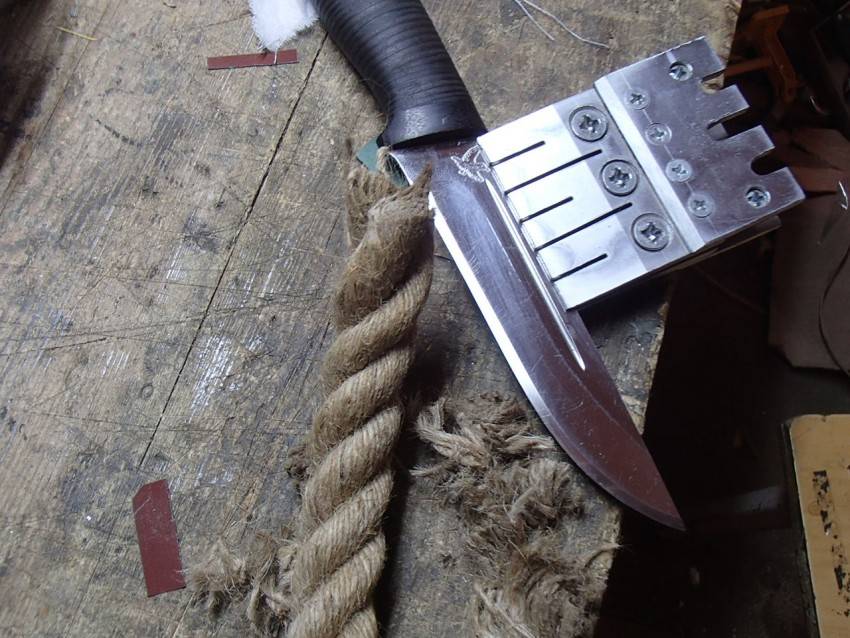

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

  1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
  2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
  3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
  4. Железная пластина 200*65 мм и толщиной металла 4 мм.
  5. Рояльная петля, длиной 92 мм.
  6. Шпилька М8 длиной 325 мм.
  7. Гайки и болты с резьбой М8.
  8. Сверло 6,5 мм.
  9. Метчик М8.
  10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

  • металлический квадратный профиль 40×40 мм;
  • мебельная скоба, шириной 40 мм;
  • пара заклёпок;
  • брусок фанеры 42×25 и толщиной 18 мм;
  • болт и гайка М5;
  • пара гаек-барашков М8;
  • оселок;
  • стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

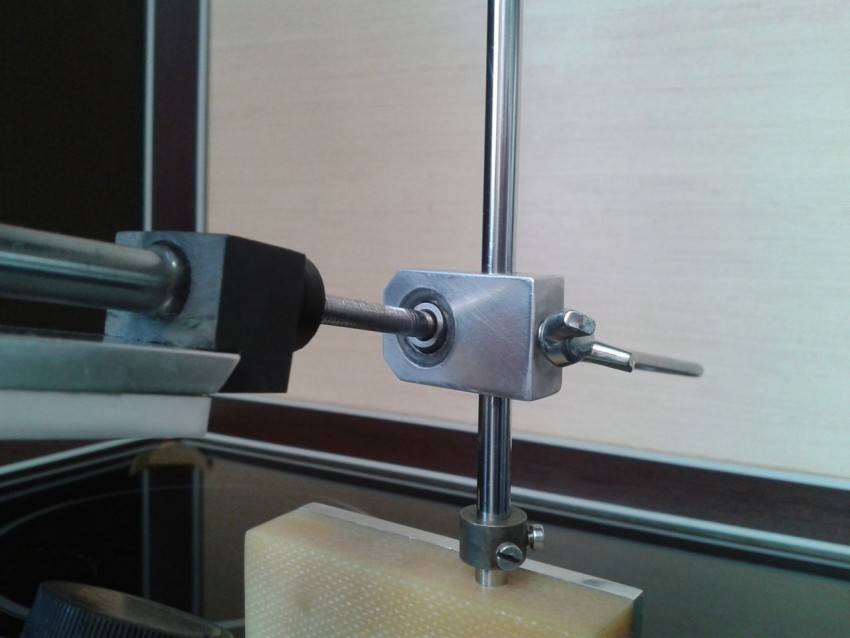

Расположение на спице направляющего механизма

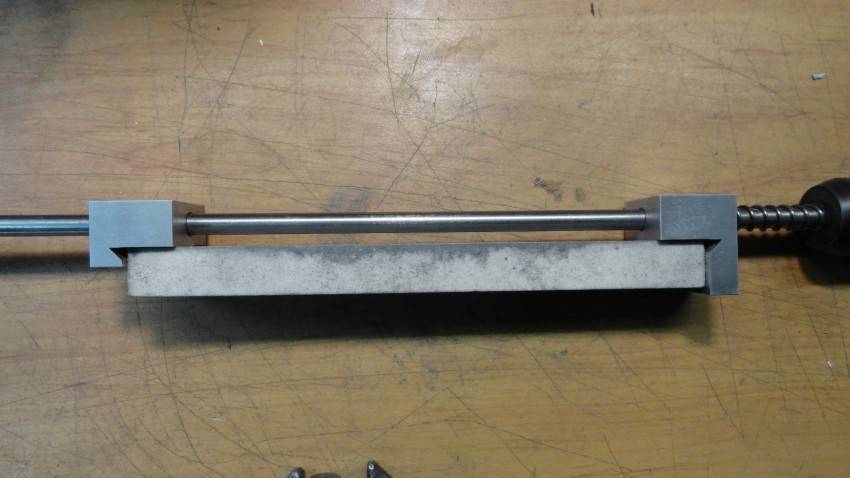

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

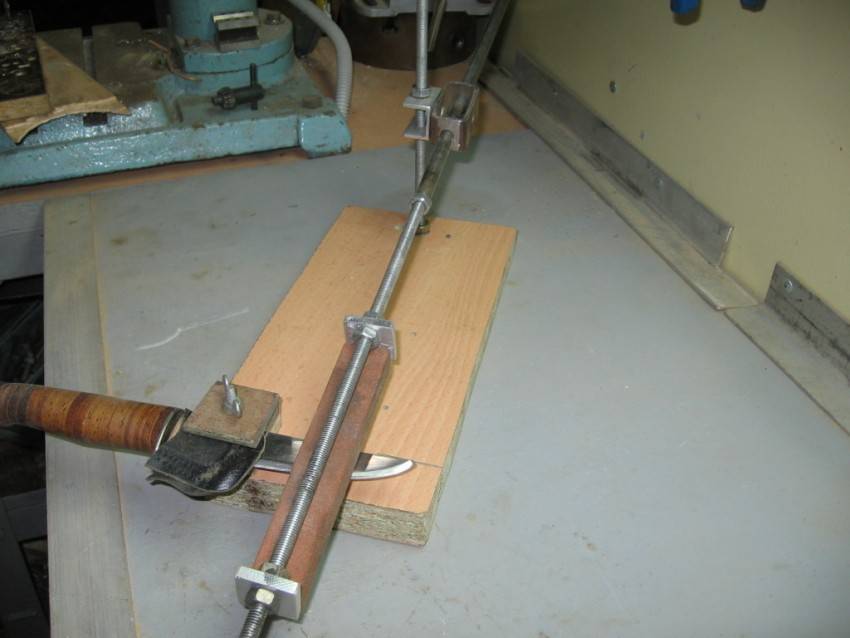

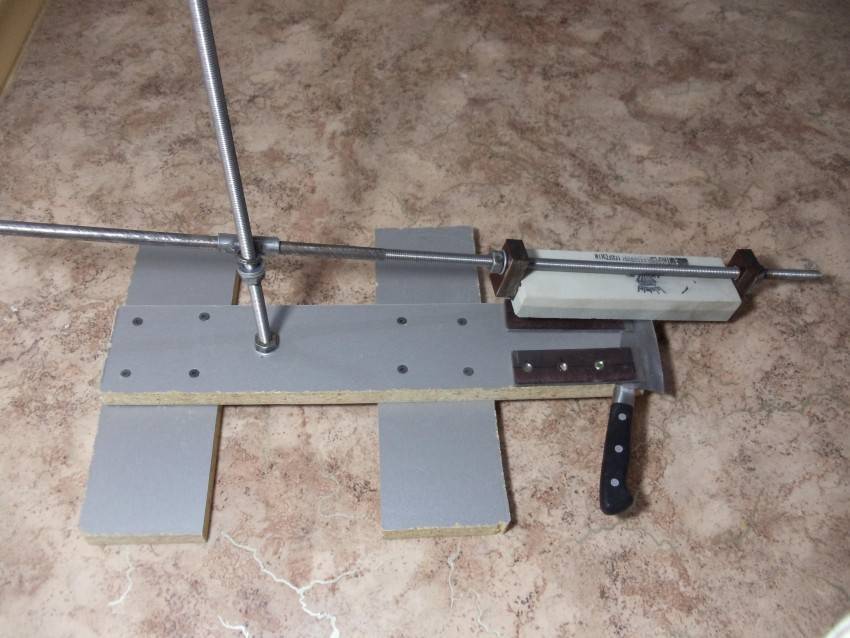

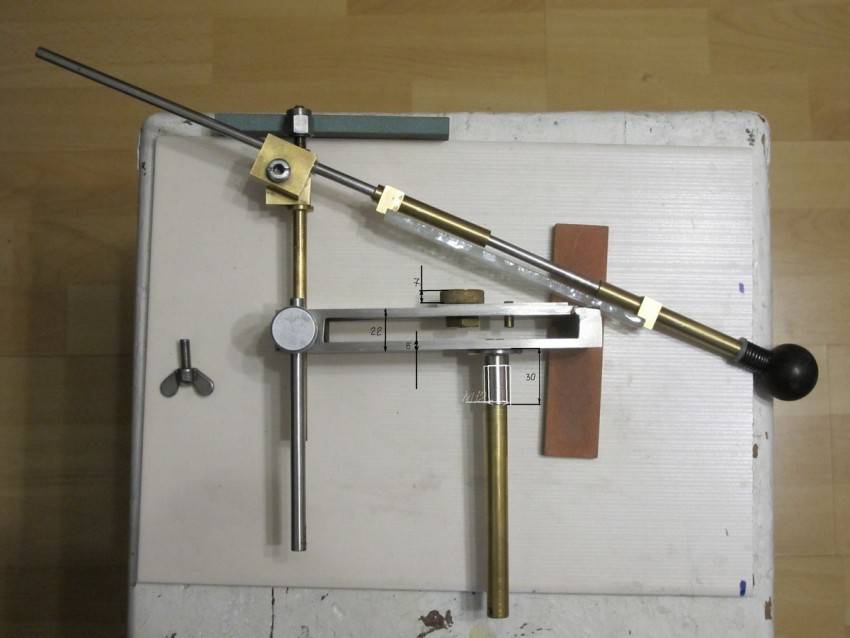

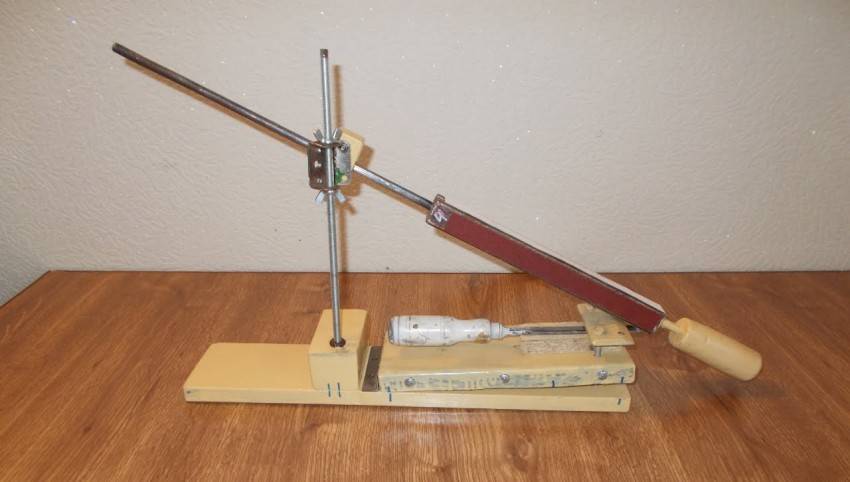

Точилка в сборе

Популярные модели поворотных точилок для ножей

Поворотная точилка для ножей – это любая из следующих моделей:

  • Вектор Плюс,
  • Garrison,
  • MyRavey,
  • Apex Ruixin Pro.

Они отличаются качеством материалов и ценой, но подходят для заострения прямых и серрейторных лезвий. Можно выбирать угол заточки для кухонных, охотничьих, японских ножей из любых марок стали. А сохранить его помогает не только поворотный шарнир, но и нивелирующая гайка.

Вектор

Приспособление Вектор Плюс

Приспособление Вектор Плюс выполнено из алюминиевого сплава и нержавеющей стали. Основание состоит из 2 деталей, крепящихся друг к другу под углом 90 градусов. К каждой монтируются перекладины с прорезиненными колесиками, обеспечивающие устойчивость на рабочем столе.

Примерно в середине главной части основания в отверстие устанавливается вертикальная направляющая с шарнирным узлом. Это стальной стержень с делениями, обозначающими углы заточки – на 15,18, 20, 25 и 30 градусов. В шарнирный узел вставляется подвижная направляющая с закрепленным на ней точильным бруском. Последний может быть любой ширины, но в длину – не более 23 см и не меньше 10 см.

Поворотный держатель для точилки крепится ближе к краю основания. Расстояние от клинка до вертикальной направляющей можно регулировать, чтобы удобнее было менять положение затачиваемого инструмента. Поворотный механизм закрепляется по желанию под углом 90 и 180 градусов. Нож зажимается двумя тисками в виде губок.

В комплекте могут быть бруски разной абразивности. Но некоторые предпочитают купить только саму систему, а камни приобрести отдельно, что обойдется дешевле – в 13 тыс. р.

Точилка Гаррисона

Точилка Гаррисона существует в 2 вариантах: первую можно установить на ровной поверхности, вторую – закрепить струбцинами на край стола.

Приспособление сделано из металла, оно довольно массивное и тяжелое. Точилка отличается большой длиной направляющего стержня, на который крепится брусок. Но движения детали регулируются ограничителями. Обе особенности делают возможным затачивание больших и малых ножей. Стержень можно поставить в положение «паркинг», то есть зафиксировать над закрепленным в тисках клинком, если нужно перевернуть его.

Смотрите на видео о точилке Гаррисона:

У системы Гаррисона четко настраивается угол заточки, стоит лишь опустить на нужное деление вертикальной направляющей шарнирный механизм. Конструкция позволяет работать с ножницами и топориками. В первом случае нужно открутить 1 из тисков держателя, перевернуть его губками вверх и зафиксировать другим болтом, идущим в комплекте.

Для системы берут эльборовые или алмазные бруски. Камень закрепляется металлическими ограничителями с пружинным механизмом. Бруски приобретаются отдельно, а система стоит 13-14 тыс. р.

Муравей

Приспособление Муравей отличается от предыдущих несколькими особенностями:

  • Основанием в виде небольшого прямоугольного бруска. У одного его края крепится вертикальная направляющая, у другого – поворотный шарнир для точилки. На нем, в свою очередь, зафиксирована планка с губками, куда вставляется клинок.
  • Направляющий стержень с держателем бруска тоже небольшой. Камень выбранной абразивности вставляется в паз и закрепляется в нем. По размеру планки подходят бруски от Апекса.
  • Функция «паркинг» у приспособления отсутствует. Поэтому для перевертывания клинка другой стороной нужно извлекать из отверстия на шарниром узле направляющий стержень с бруском или держать его рукой.

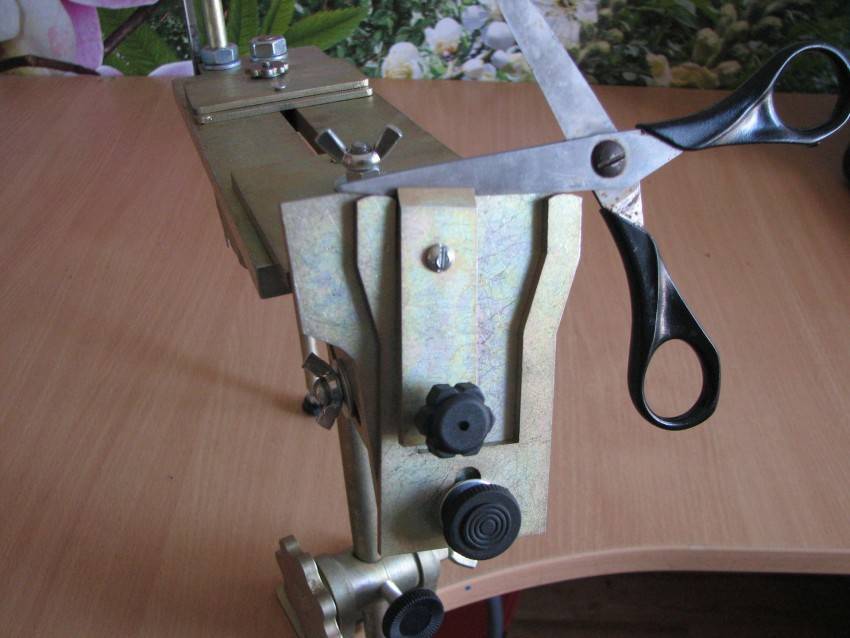

  • Имеется вставка для закрепления и заточки ножниц. Ее фиксируют на держателе, убрав сначала тиски для ножа.

MyRavey стоит около 2 тыс. р., но в эту цену не входят бруски.

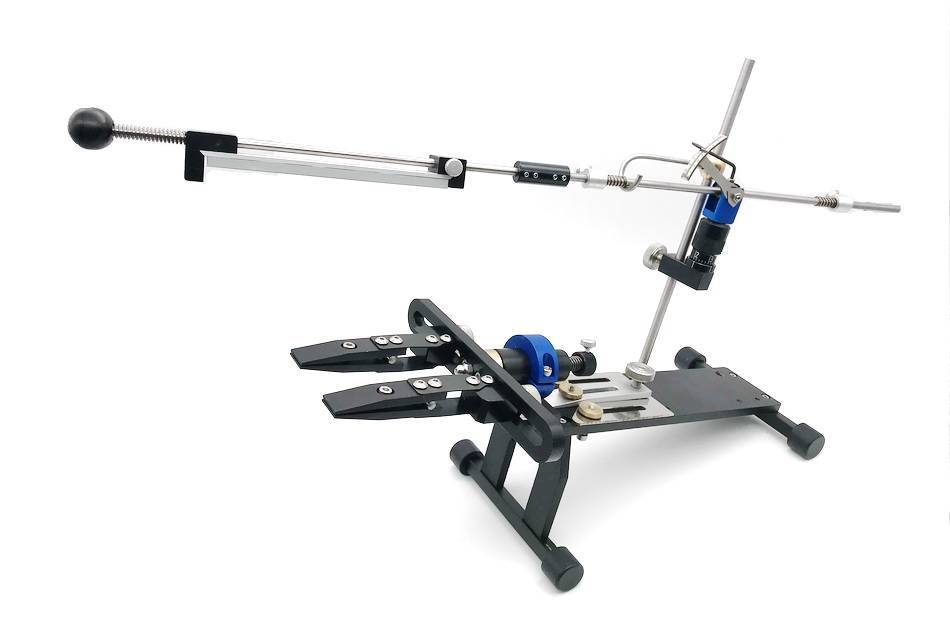

Apex Ruixin Pro

Apex Ruixin Pro – более простое и компактное приспособление из алюминия и стального сплава. Оно предназначено для клинков длиной от 8,5 см. Точилка крепится к краю стола как советская ручная мясорубка. У нее маленькое основание, от которого вверх идет вертикальный штырь с шарнирным узлом. Нож фиксируется стальными тисками, представляющими собой 2 довольно широкие пластины.

Направляющий стержень длинный, брусок зажимается в нем металлическими ограничителями. В комплекте есть камни абразивностью 120, 350, 600 и 1500 грит. Его стоимость – 4-5 тыс. р.

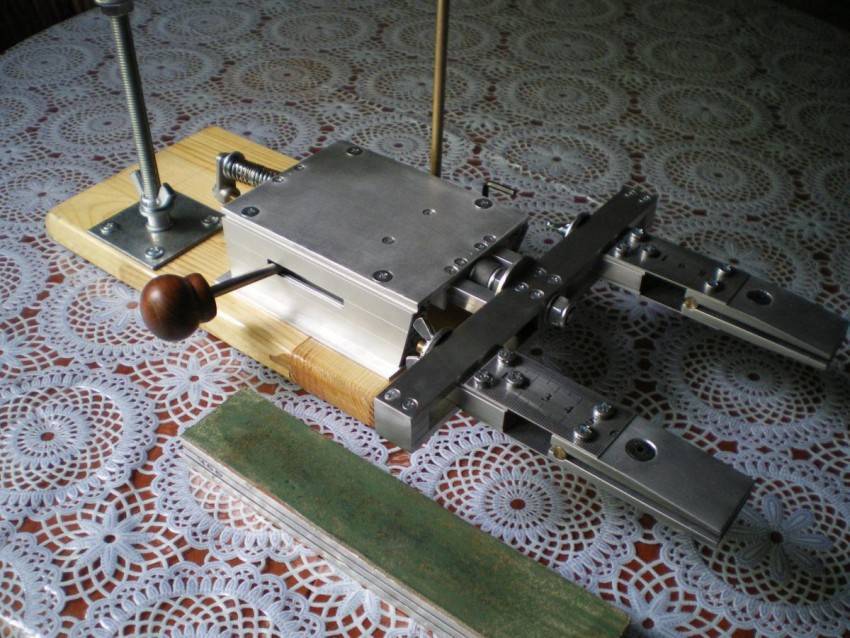

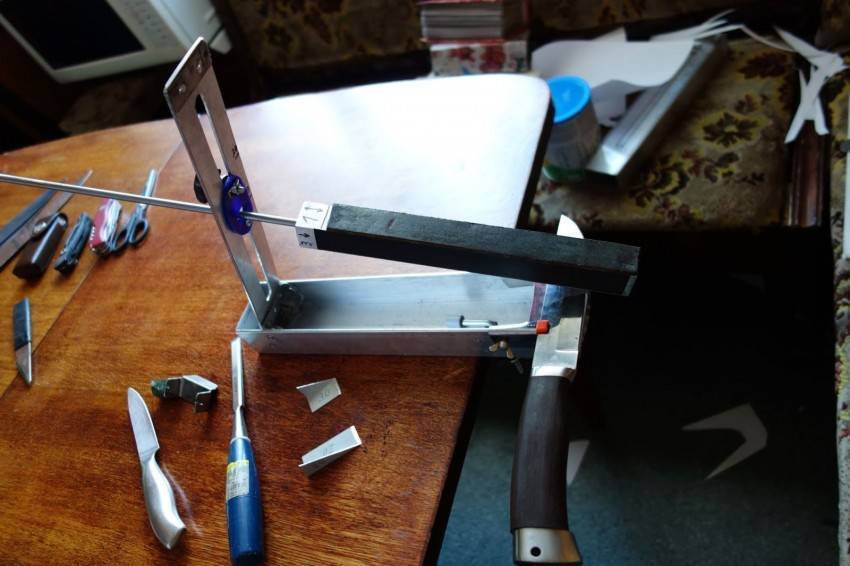

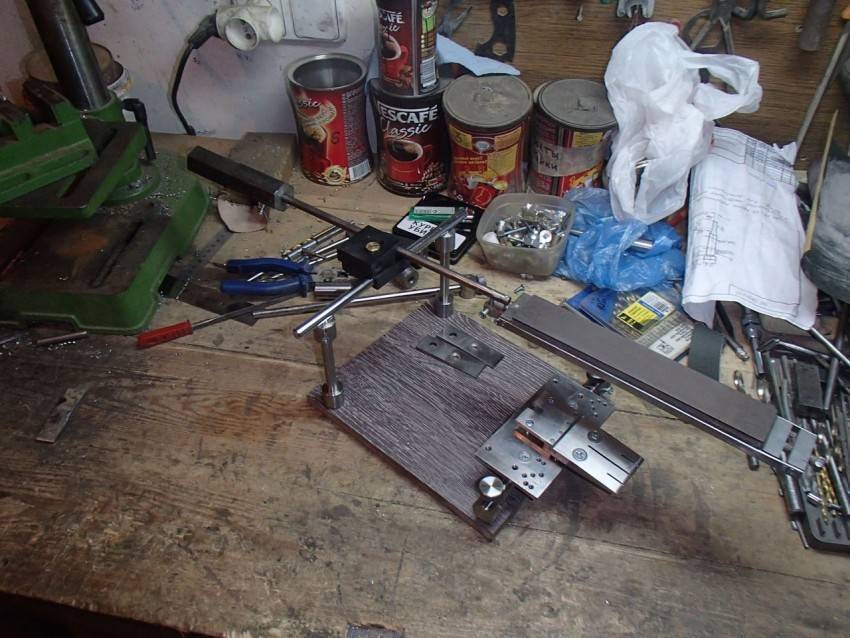

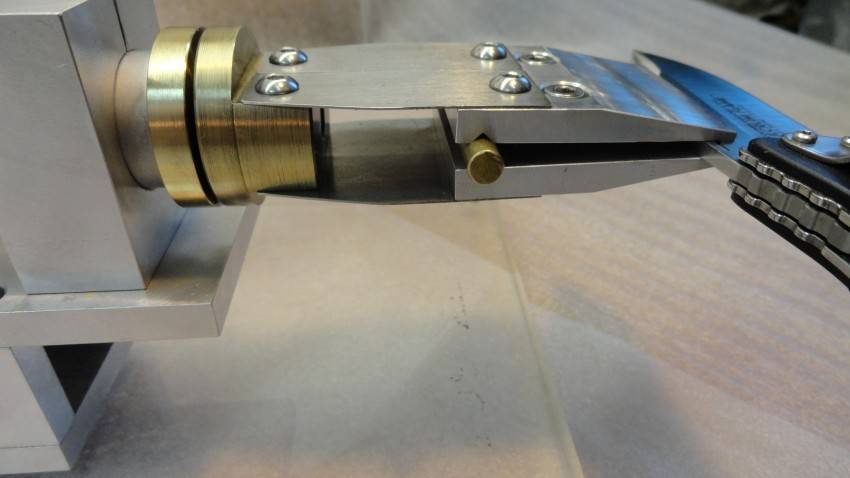

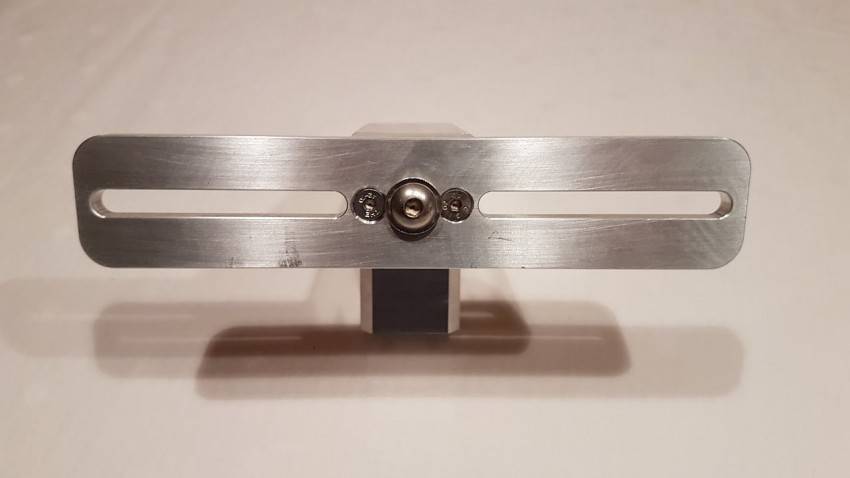

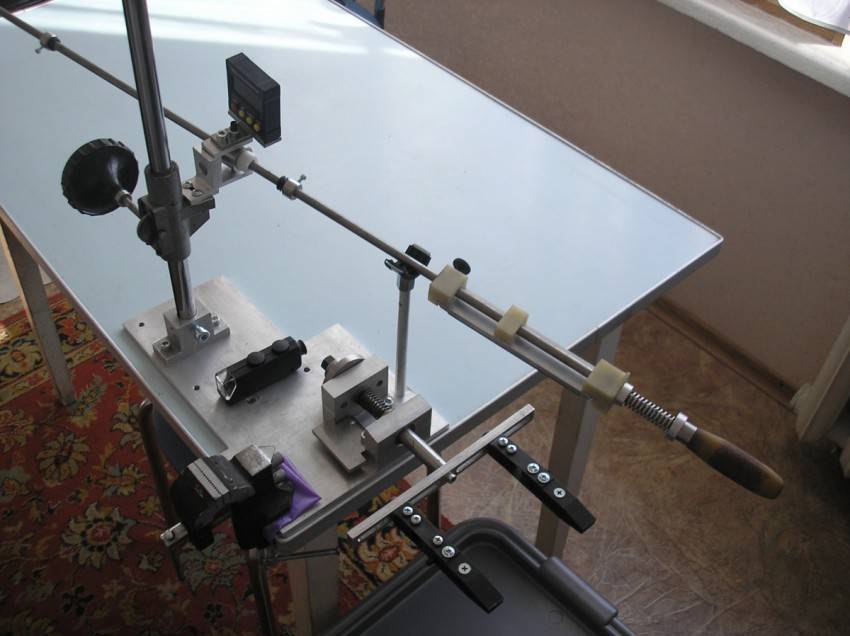

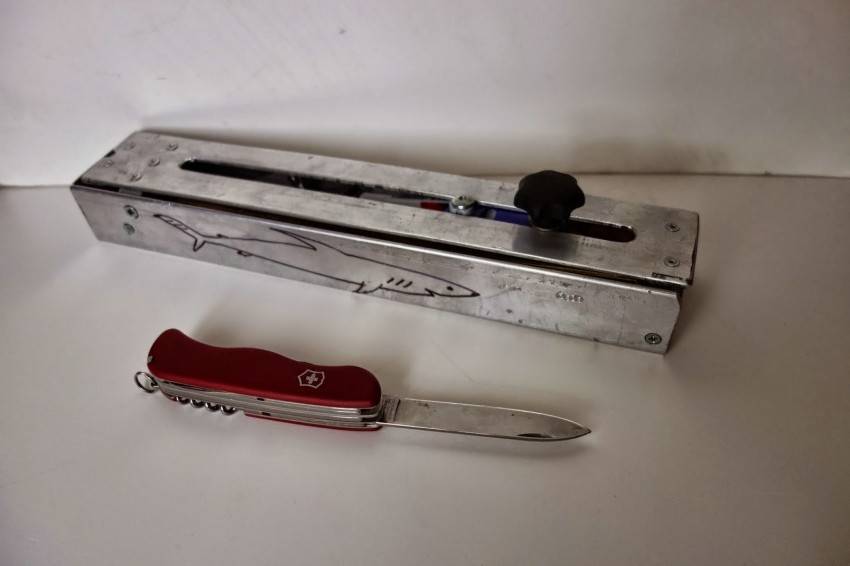

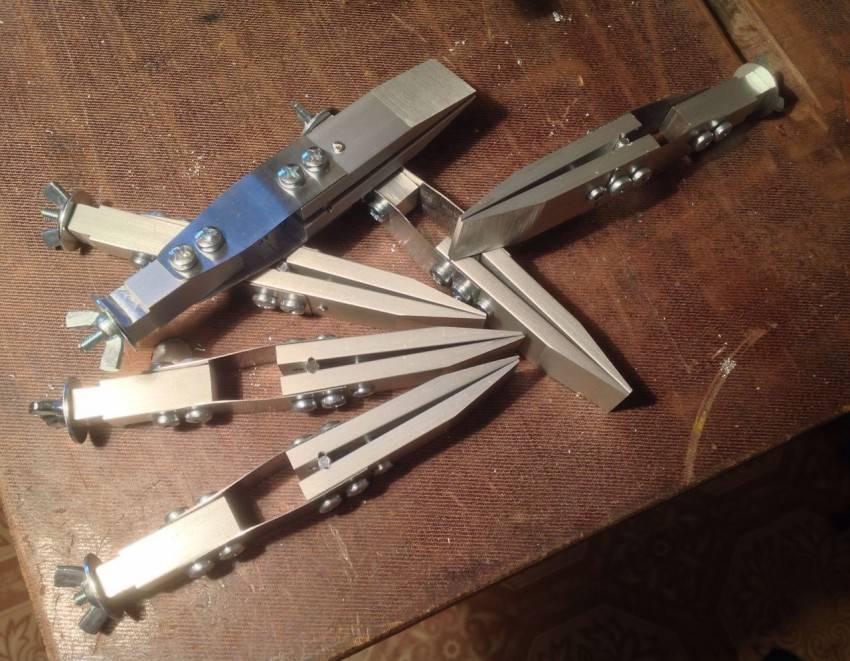

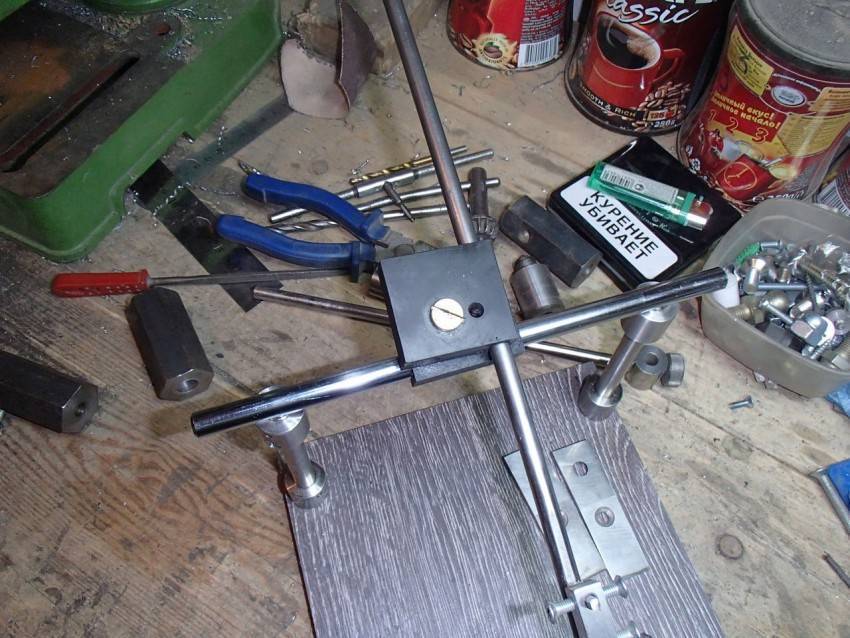

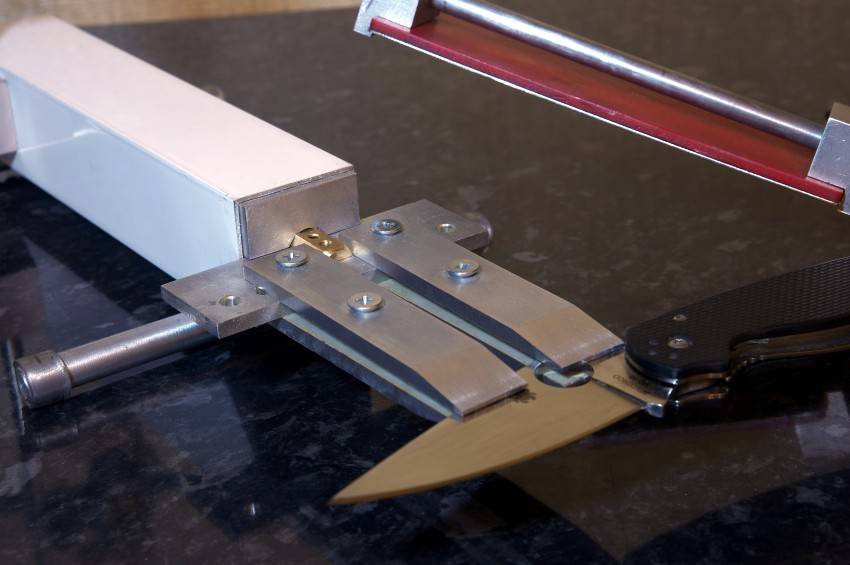

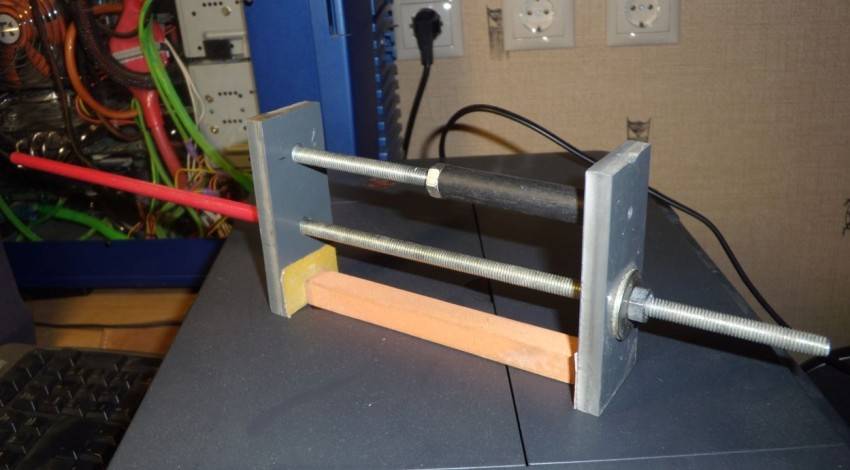

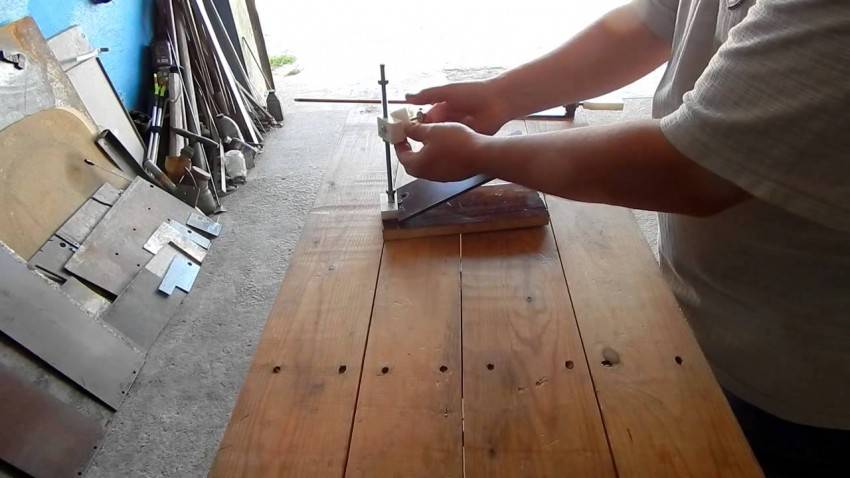

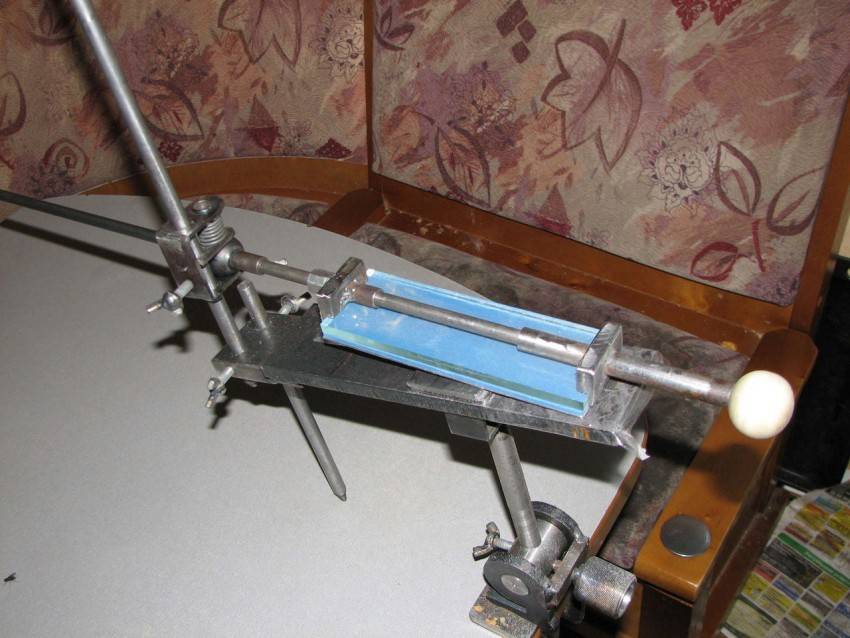

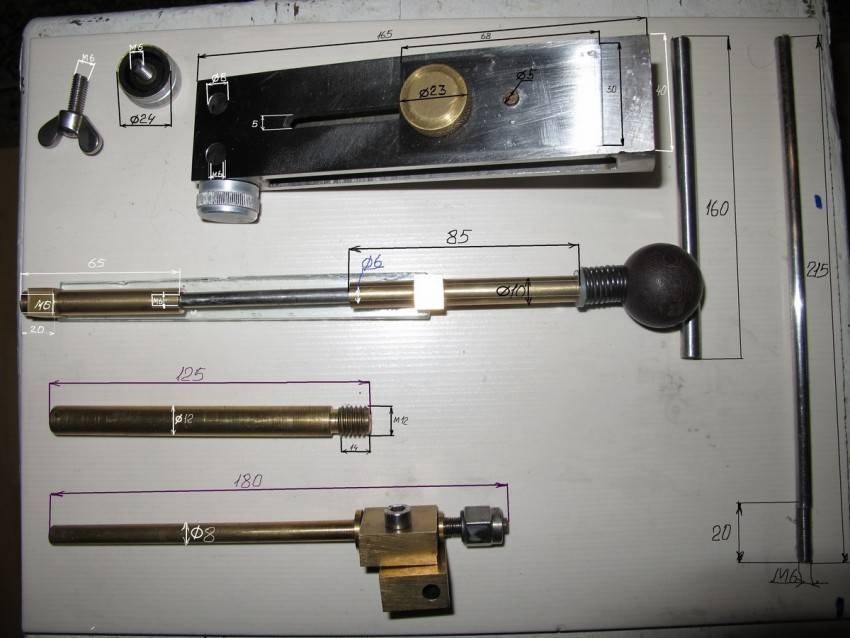

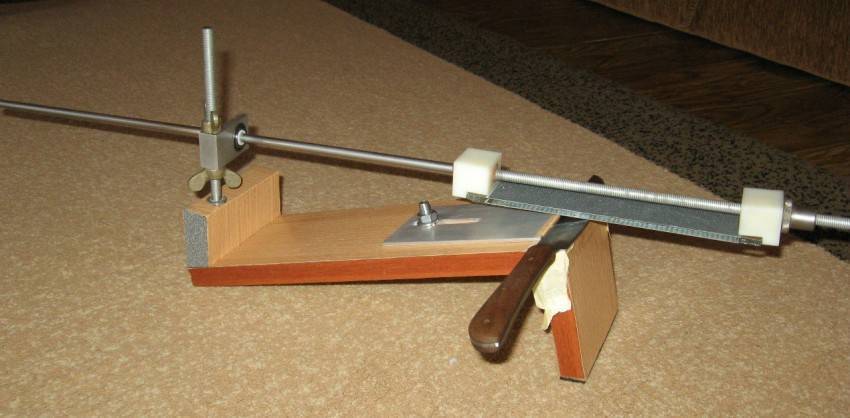

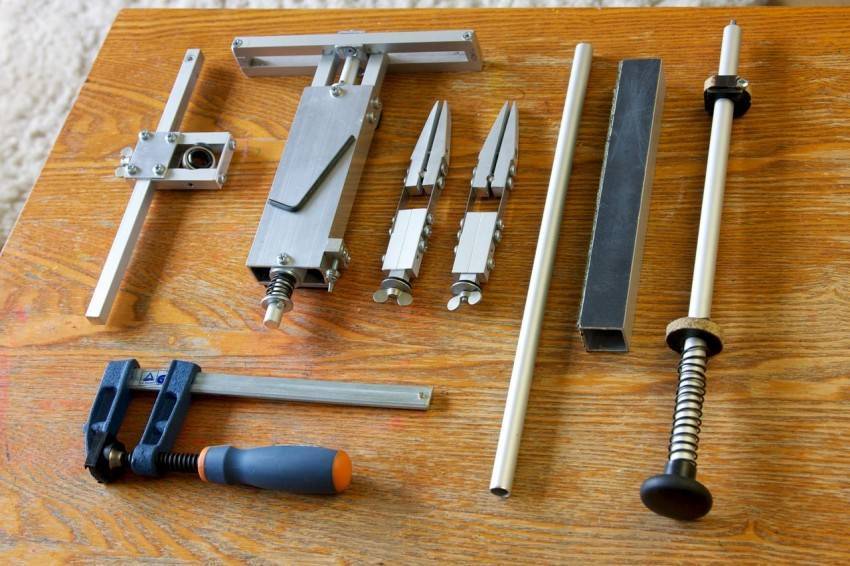

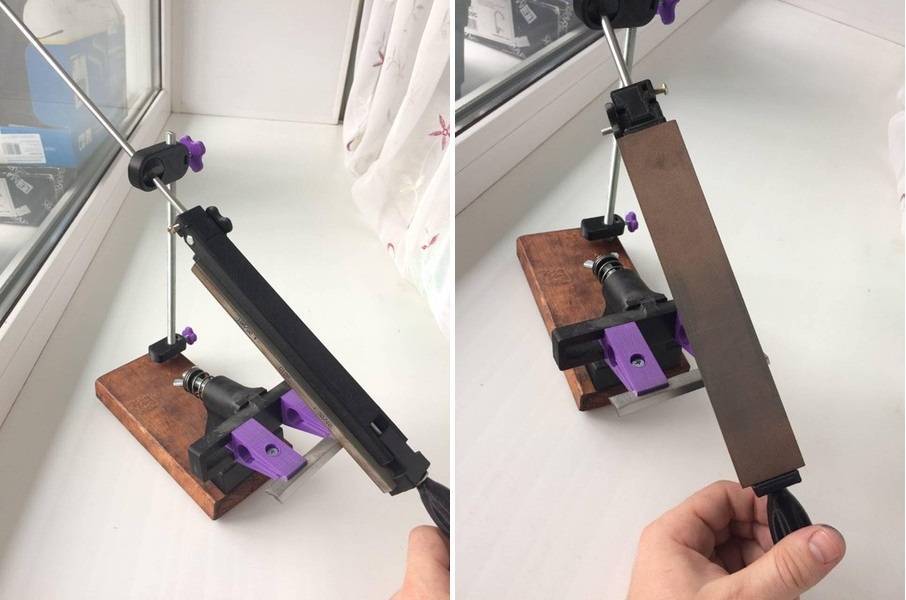

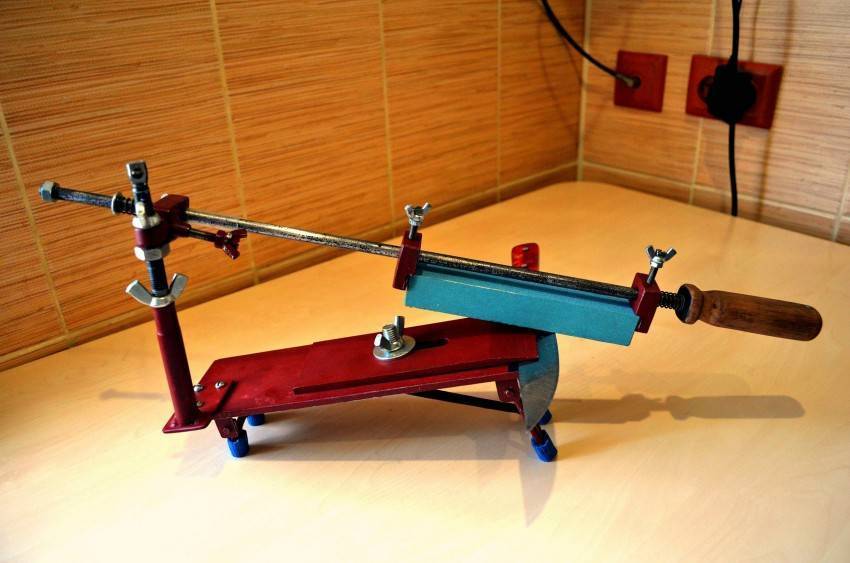

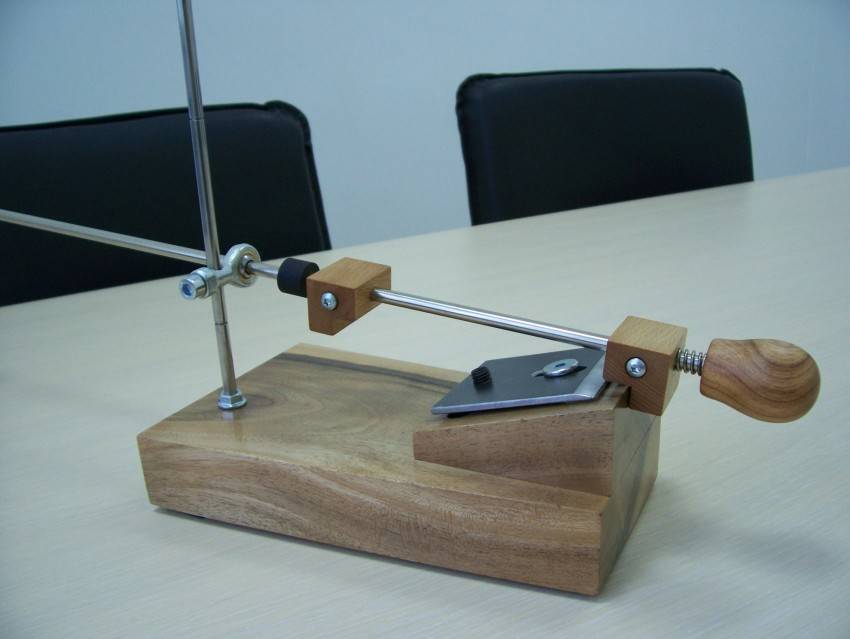

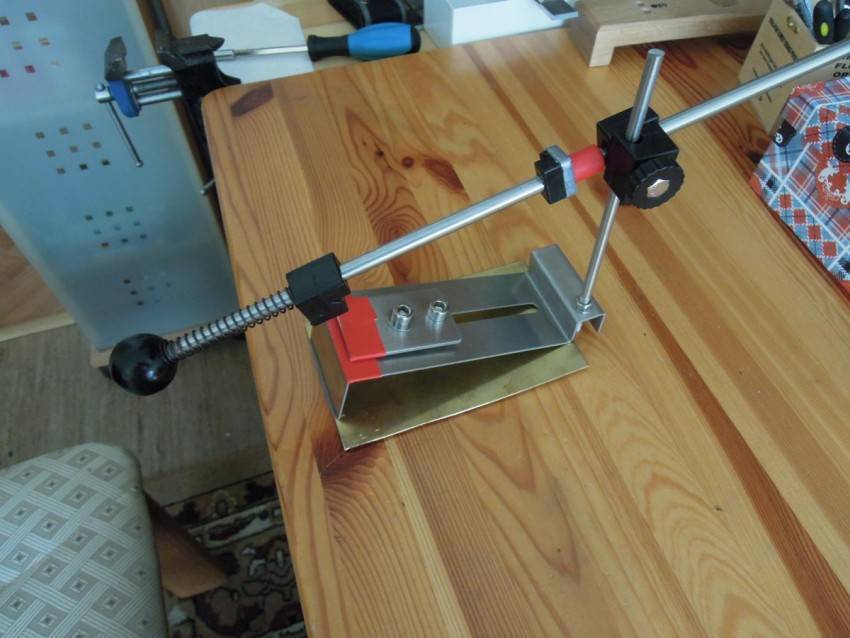

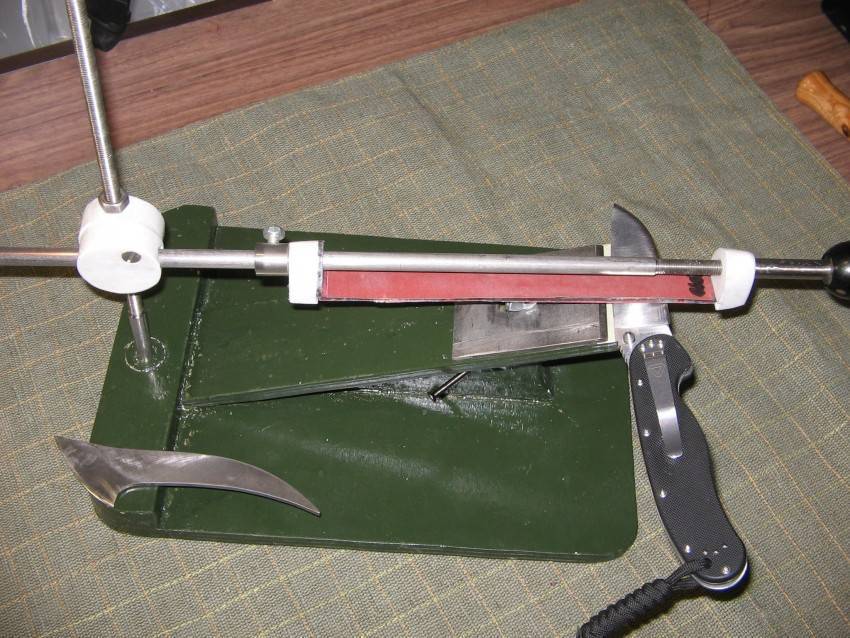

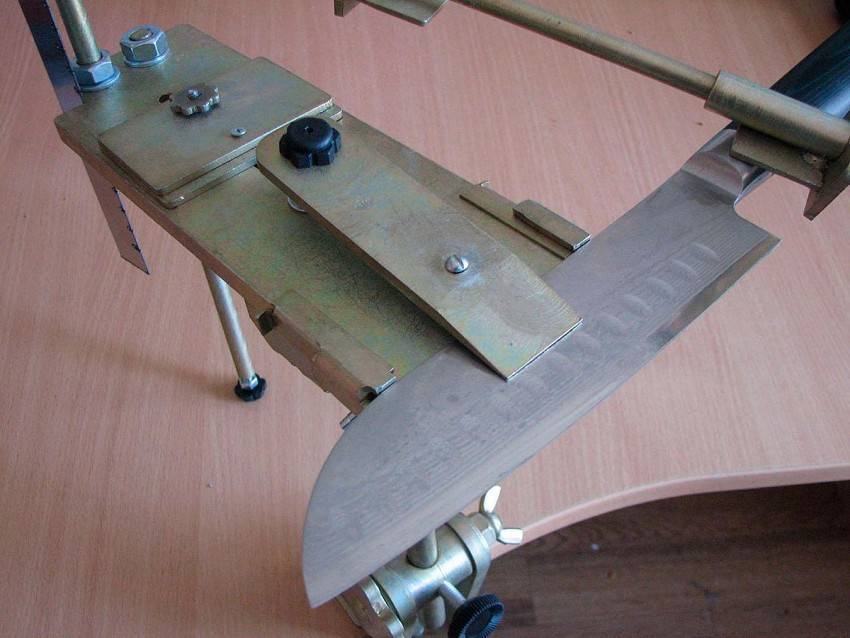

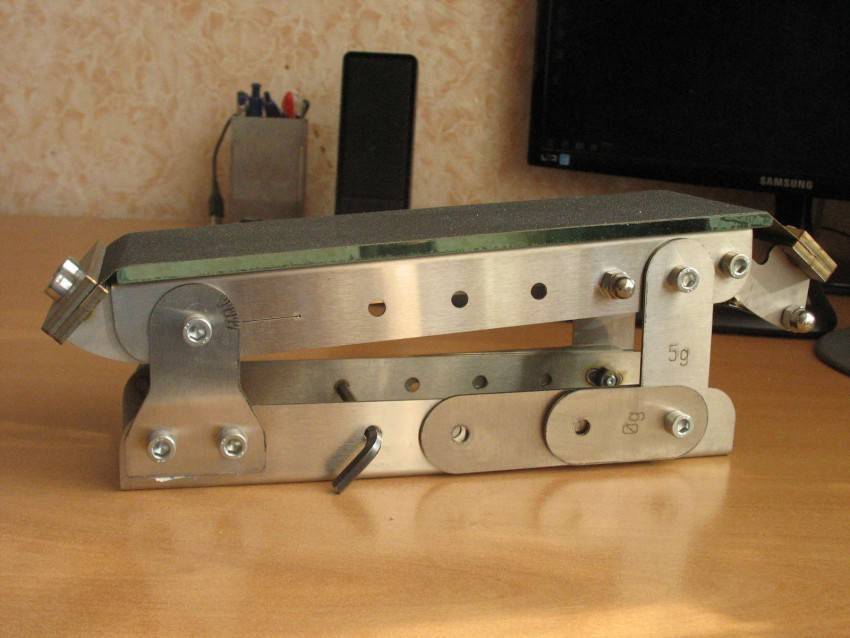

Фото точилок для ножей своими руками

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

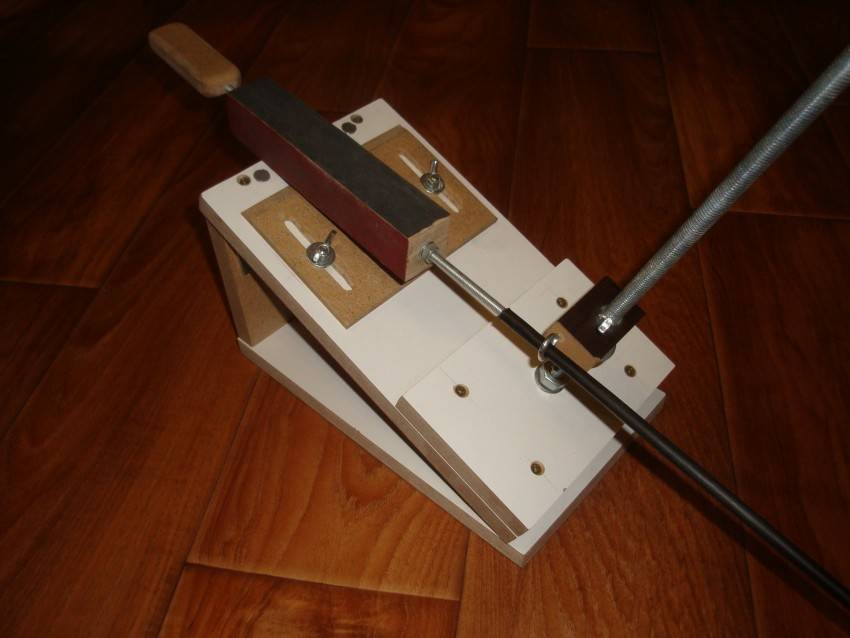

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

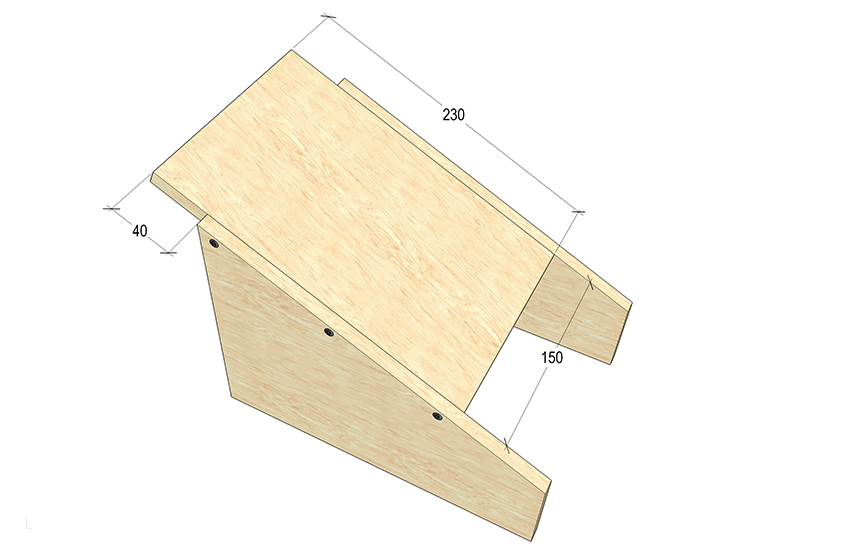

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

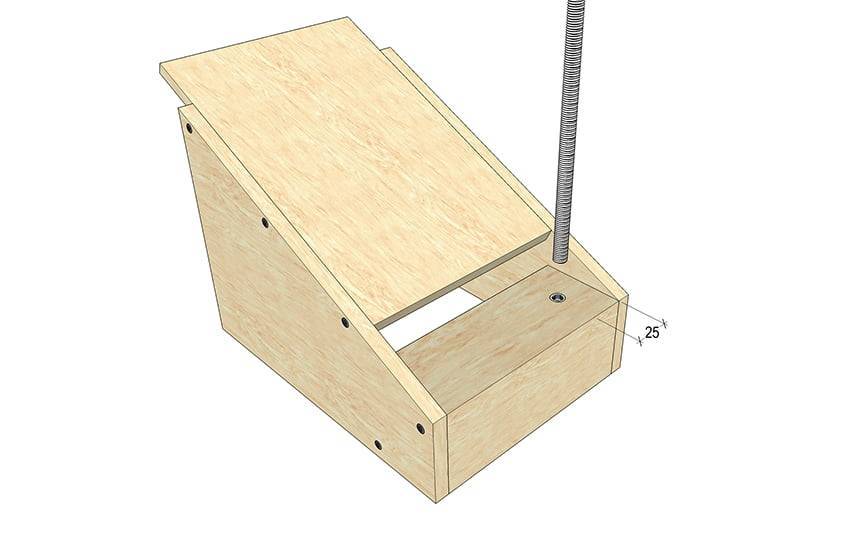

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Основные виды самодельных приспособлений

Главное условие для самодельных ножеточек – не исказить заданный на производстве угол между гранями лезвий. Выдержать его вручную, не имея набитой руки и навыка, нелегко.

Приспособление же фиксирует угол заточки, поэтому точить нож специальным инструментом намного легче, чем бруском.

Ниже перечислены самые простые и популярные точилки, каждую из которых по силам изготовить самостоятельно:

  1. Выбор качественного камня. Если в хозяйстве найдется точильный камень в форме крыши с двумя скатами, им легко можно вернуть остроту затупившемуся прибору. С этим “домиком” просто работать: лезвие крепится к одному скату крыши, а его другую сторону затачивают абразивным камнем, совершая горизонтальные движения. Потом нож переворачивают и обрабатывают вторую поверхность клинка. Удобство и эффективность способа в том, что не нужно выдерживать руками угол между лезвиями, он фиксируется формой и углом бруска.
  2. Простое устройство для домашнего затачивания можно сделать из двух треугольников из дерева. Их ставят параллельно друг другу и соединяют винтами-барашками. Точильный брусок фиксируется между деревянными опорами под углом, который при желании можно поменять. Требуемый наклон абразива легко выставить с помощью транспортира или программы на планшете.

    При обработке лезвия на треугольниках нож надо держать 100% вертикально. Если такую конструкцию долго использовать, стяжки могут ослабеть и выставленный градус бруса изменится, а вместе с ним и угол затачивания.

  3. Вместо вертикальных треугольников можно сделать надежное горизонтальное основание из дерева, пластика или металла. В нем нужно предусмотреть подвижные механизмы для фиксации точильных камней. Идея в том, что должна была возможность задать разный угол наклона брусков.Абразивные камни вставляются в отверстия в основании и крепятся. Нож “ходит” вертикально. Такое устройство нужно держать рукой, чтобы оно не двигалось по столу или зафиксировать струбцинами.
  4. Можно сделать точилку из стабильного бруска, который крепится к катающейся тележке с колесами. Нож затачивается движением руки вперед-назад. Угол затачивания определяется высотой бруска по отношению к рабочей поверхности.Это приспособление используют для работы с кухонными ножами и только на ровной плоскости. Бывает, что угол затачивания при движении незначительно отклоняется от заданного. Для большей точности конструкция должна стоять на месте неподвижно.
  5. Более сложное приспособление, на изготовление которого придется потратить время и силы, предполагает не только фиксацию бруса, но и возможность регулировать его положение. Особенность системы состоит в следующем: лезвие ножа надежно фиксируется на горизонтальной опоре, точильный брусок крепится к направляющей, а на вертикальной стойке делают прорезную планку.Благодаря отверстию в вертикальной опоре направляющую с закрепленной абразивной поверхностью можно перемещать и корректировать угол лезвия. При таком способе добиваются максимальной точности.

Точильный (абразивный) брус или камень – необходимый элемент любого фабричного или самодельного устройства для затачивания ножа. Удобно, когда он имеет форму прямоугольника (должен быть длиннее лезвия), так проще точить инструмент.

Камни бывают разной степени зернистости: крупной, средней и мелкой.

Она определяется количеством зерен на единицу площади и выражается числом, чем оно меньше, тем грубее камень.


Для заточки ножей потребуются бруски со средним и мелким зерном.

Для затачивания ножей абразивы с зернистостью 200-350 не используют. Такими зернами можно деформировать лезвие. Ножи точат на брусках со средним зерном – от 600. После основной обработки лезвие шлифуют и доводят до блеска наждачной бумагой на 1000-1200 зерен.

Двусторонний брусок, когда с одной стороны грубая абразивная поверхность, а с другой – более изящная, удобен вдвойне, поскольку им можно сделать основную заточку ножа и финишную доработку.

Камни отличаются еще и по материалу, из которого они сделаны. Натуральные – из сланцевых и корундовых пород. Эти камни с крупным зерном, они быстро стачиваются, поскольку их во время работы смачивают водой или маслом.

Есть алмазные и керамические бруски, более износостойкие, прослужат дольше натуральных.

Основные правила работы

Правильная заточка ножа рубанка прежде всего зависит от того с каким материалом предстоит работать. Дело в том, что при работе с мягкими породами дерева, таким как липа, осина, сосна рекомендуется доводить угол заточки рубанка по дереву до 45-50 градусов. Для работы с породами древесины средней твердости угол заточки лезвия рекомендуется сделать в 60 градусов. При работе с твердыми породами дерева режущая кромка затачивается под углом 75-80 градусов.

Для всех типов лезвий первым этапом выступает правка на абразивном материале большой зернистости – это необходимо для того, чтобы убрать зазубрины

На этом этапе важно чтобы резец сохранил прямую форму кромки, здесь важно, чтобы по всей ширине лезвия металл снимался равномерно. Для проверки правильности заточки используется шаблонная пластина с идеально ровной поверхностью

Лезвие ставится на поверхность пластины и по просвету между режущей кромкой и плоскостью выявляются изъяны. На этом этапе можно использовать обычное точило с абразивными кругами большой и средней зернистости.

После того как форма режущей кромки восстановлена, проводится проверка угольником угла между боковыми гранями и режущей плоскостью. Кроме того, делается проверка шаблоном угла режущей кромки. Если обнаружены изъяны, придется процесс повторить.

Заточка рубанка на мелкозернистом камне делается на пониженных оборотах с использованием водяной ванны. Металл не должен перегреваться, иначе он потеряет свои свойства. На электрическом станке работать будет проще, если использовать широкий точильный круг и специальную приставку.

Заточка ножей для ручных рубанков

Если лезвие не имеет изъянов в виде зазубрин и сколов, и не требует изменения угла режущей кромки, то рекомендуется сразу приступать к чистовой обработке.

Сначала на точило устанавливается абразив средней зернистости. На нем делается формирование угла кромки. Полотно берется в руки и с упором на опору станка формируется под нужным углом

Здесь важно чтобы лезвие было одинаково заточено по всей ширине режущей кромки

На мелком абразиве лезвие доводится с периодическим смачиванием в воде, важно не допустить перегрева металла. Окончательная доводка делается на точильном камне высокой зернистости

Камень перед работой на 2-3 часа замачивается в воде, чтобы обеспечить легкое движение и образование абразивной пасты на поверхности

Окончательная доводка делается на точильном камне высокой зернистости. Камень перед работой на 2-3 часа замачивается в воде, чтобы обеспечить легкое движение и образование абразивной пасты на поверхности.

Движение по плоскости делаются плавные, лезвие прижимается с легким усилием, так, чтобы чувствовать сопротивление камня. После первичной обработки делается доводка при помощи наждачной бумаги зернистостью 1000-1200 единиц. Бумага ложится на отрезок стекла, после чего не снимая полотно с устройства, делается окончательная доводка.

Заточка ножей электрорубанков

Заточка ножей электрорубанков делается более аккуратно и точно. Дело в том, что на барабане электрорубанка их устанавливается два, и если нарушить балансировку, сняв с одного больше металла при заточке, чем с другого, в процессе работы нарушится балансировка барабана и уже придется ремонтировать весь рубанок. Второй момент заключается в том, что многие модели рубанков с ножами толщиной 5 мм в качестве режущего инструмента применяют пластины из специальной стали, что требует точности при  работе. Для такого инструмента применяются специальные абразивы для победитовых пластин.

Ножи для электрорубанков сразу зажимаются в устройстве для заточки, поскольку правильно удержать их в руках очень сложно. Работа производится на мелкозернистом абразиве с применением водяной ванны.

Основные правила заточки ножа

У этого процесса имеются свои тонкости, которые нужно обязательно соблюдать:

  • Обязательно нужно соблюдать угол заточки. Он должен быть примерно в диапазоне двадцати-двадцати пяти градусов.
  • Начинать шлифовку ножа следует с наиболее тупой его части, а кромку можно разукрасить, чтобы не выходить за ее пределы во время процедуры.
  • Лезвие рекомендуется располагать на девяносто градусов по направлению к камню для заточки.

При заточке постарайтесь соблюдать три этих пункта, дабы избежать нежелательных проблем и не рисковать здоровьем конструкции. В противном же случае нож может начать быстро тупиться, а точилка просто сломается.

В итоге Ваши финансы или Ваше время будут выброшены на ветер, а это вряд ли кого-то порадует. Именно поэтому надо запомнить эти правила и забывать о них.

Чертежи приспособления для заточки ножей своими руками

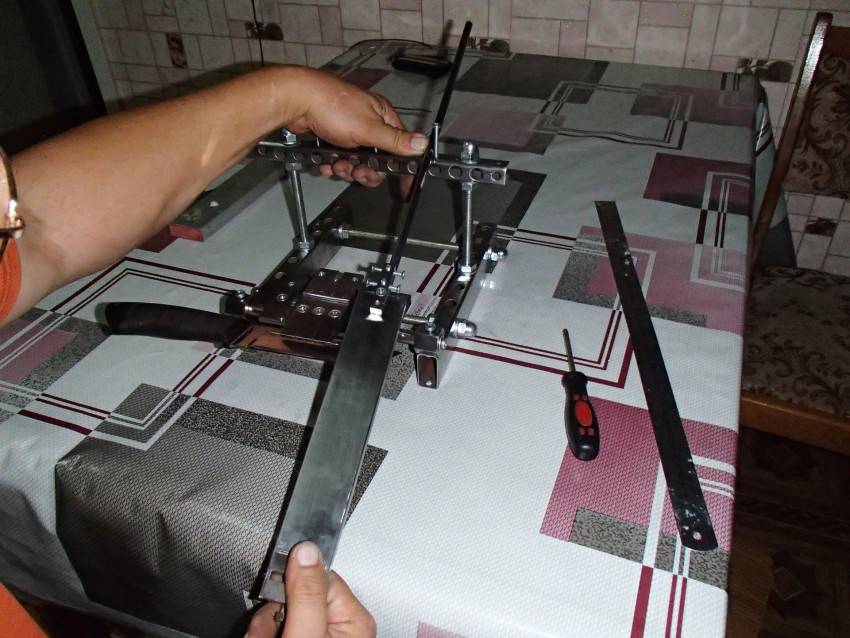

После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.

По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.

После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.

Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.

В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.

Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).

Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.

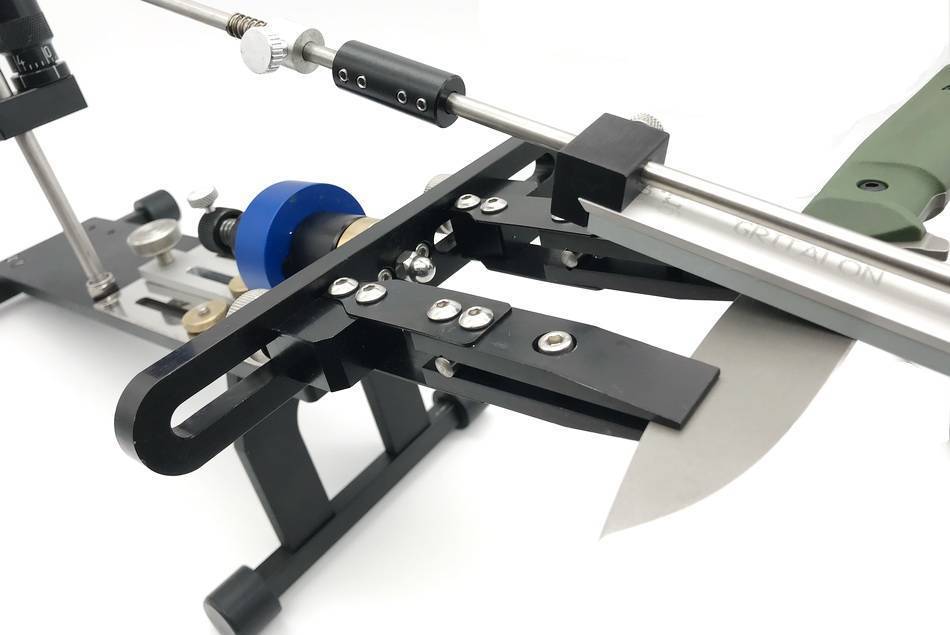

Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.

Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.

Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.

Типичные ошибки при ручной заточке ножей

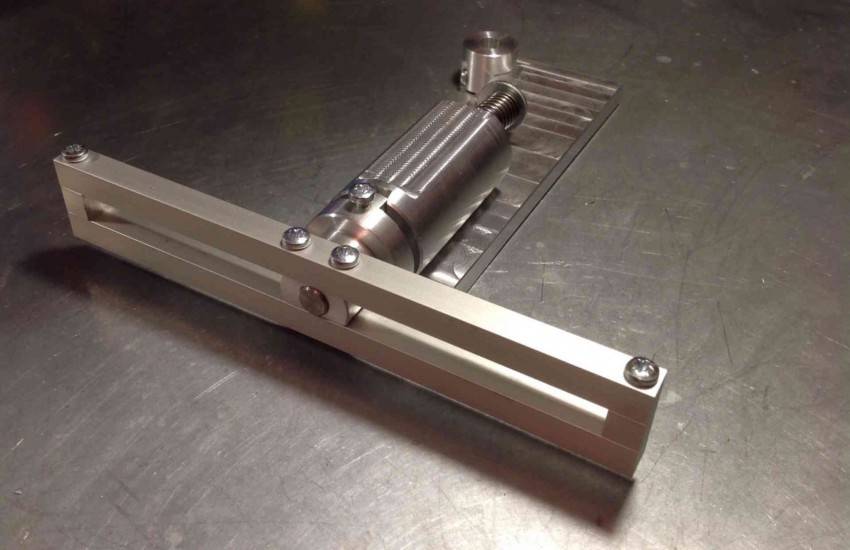

Рисунок 4. Шпилька с держателем-струбциной для абразивного бруска.

Если вы не занимаетесь точением ножей профессионально, а относитесь к людям, которые используют эти инструменты только в быту, то прежде чем приступать к самостоятельной заточке, следует узнать о некоторых типичных ошибках новичков:

Первая и самая распространенная ошибка – недотачивание режущей кромки. Она состоит в том, что при работе с абразивами на рабочей поверхности ножа образуется множество мелких заусениц, которые создают ощущение остроты ножа. При первых нескольких использованиях, заусеницы отпадают, а лезвие опять становиться тупым

Чтобы такого не возникало, важно затачивать инструмент до конца. Для более детального рассмотрения режущей кромки можете использовать увеличительное стекло – оно даст возможность контролировать правильное проведение процесса.
Наличие грязи на клинке

Ни в каком случае нельзя точить грязный, жирный нож. Иногда можно увидеть, как профессиональные повара в процессе приготовления пищи берут круглый напильник с ручкой – мусат, проводят им несколько раз по инструменту и продолжают работать. Но это не точильная принадлежность, данное устройство используют только для выравнивания кромки ножа.
Важно отсутствие не только грязи, но и остатков предыдущих, более крупных абразивов, так как они легко смешиваются с материалом для тонкого шлифования, приводя к появлению царапин и неровностей.
Слишком сильный нажим. Острота ножа зависит не от силы, применяемой к бруску, а от длительности и аккуратности произведения заточки. Слишком сильный нажим приводит к обламыванию режущей кромки.
Неправильный выбор угла заточки. Данный параметр зависит от двух показателей: предназначения инструмента и марки стали, из которой он изготовлен. Для кухонных ножей оптимальный угол составляет от 20 до 25 градусов. Туристические, охотничьи и рыбацкие ножи должны выдерживать большие нагрузки, при этом не тупясь. Для них угол кромки составляет до 40 градусов. Для сравнения: острота, позволяющая использовать нож в качестве бритвы, составляет 10-15 градусов.

Соблюдая простые правила и рекомендации, вам удастся успешно использовать устройство для заточки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
