Организация системы автономного водоснабжения частного дома и дачи своими руками

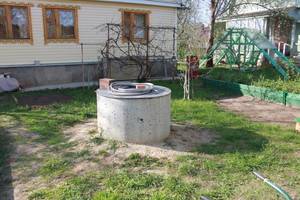

Как сделать водопровод из колодца: зимний вариант водоснабжения

Если на вашем участке размещается глубокий колодец, вы можете лишить себя всех расходов на водоснабжение. В летний период для подачи воды используются гибкие шланги. Зимой нужно применять трубы из металла, пластика или металлопластика

Важно тщательно утеплить систему, чтобы она не была деформирована под воздействием отрицательных температур

Процесс организации зимнего водоснабжения из колодца состоит из нескольких этапов.

Подготовительный этап

Перед началом работ следует выполнить ряд расчетов, по которым будет определяться количество и тип материалов, сопутствующих устройств и комплектующих. На подготовительном этапе нужно сделать следующее:

  1. Рассчитать суточную потребность в воде. Для этого учитывается число потребителей, которые будут одновременно подключаться к системе.
  2. Если в помещении есть газовая колонка, к расчетам добавляют давление для запуска оборудования.
  3. На основе полученных данных производится расчет диаметра и материала труб. Специалисты рекомендуют использовать металлопластиковые конструкции, поскольку они надежно защищены от ржавчины и гниения.
  4. Для поддержания давления используется насосное устройство. Его производительность выбирают с учетом расчетов.

Чтобы обустроить зимний водопровод на даче из колодца, следует обратить внимание на уровень поверхностных вод в засушливую пору года

Важно подготовить проект с учетом геометрических параметров трубопровода. В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа. В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа

В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа.

Устройство и утепления ввода в дом

Если в фундаменте есть отверстия или подкоп, процесс прокладывания труб от колодца к дому будет упрощен. При этом вам не придется утеплять их.

Другая схема монтажа предусматривает выведение трубопровода на поверхность по периметру стены. В таком случае потребуется организовать монолитную железобетонную плиту, как для смотрового колодца. Для сооружения стенок применяются кирпичи.

Вертикальная труба тщательно изолируется для защиты воды от замерзания в холодную пору. В стену или фундамент монтируют гильзу, диаметр которой превышает поперечный разрез трубы. Через это отверстие в дом вводится трубопровод. При этом нельзя делать это вместе с канализацией. Оптимальное расстояние между этими конструкциями составляет не меньше 15 см.

Установка оборудования

Чтобы проложить водопровод, потребуется приобрести не только насос, но и такие устройства:

  1. Гидроаккумулятор.
  2. Манометры.
  3. Фильтрующие системы для очистки источников загрязнений.

Гидроаккумулятор — это специальный резервуар, который хранит воду. Еще он выполняет автономный запуск и отключение насоса. При понижении давления в этой емкости происходит срабатывание датчика и активация насосного оборудования.

Завершающий этап

Перед закапыванием углубления необходимо провести пусконаладочные работы и выполнить тестовое опробование насосной станции. На данном этапе следует оценить давление в трубах. Если оно соответствует требуемым значениям, можно включить подачу воды и открыть все краны. Запаса давления должно хватить для подачи жидкости ко всем бытовым потребителям.

Закрыв краны, убедитесь, что трубопровод не имеет повреждений и не протекает. Если проблемы отсутствуют, можно приступить к засыпанию трубы. Колодец накрывается крышкой, которая будет изолировать его от листьев, грязи и пыли. Зимой его защищают от холода, чтобы предотвратить повреждение трубы льдом.

Простая схема водопровода на даче

Плюсы в работе с полипропиленовыми трубами.

С возникновением возможности установки водопроводов с помощью полипропиленовых изделий, стальные трубы отошли на второй план. Полипропиленовым изделиям не грозит появление ржавчины, а срок их службы составляет почти 50 лет. Полипропиленовые трубы никоим образом не влияют на химический состав воды, а установка данных труб достаточна проста.

Что принимать в расчет при выборе оборудования для водоснабжения и монтаж данной станции.

Основываясь на суточном объеме потребления воды и на начальных условиях самостоятельного источника, происходит подбор станции водоснабжения. На решение о месте монтажа оборудования влияет расстояние от дома до колодца или скважины. Установка станции возможна и в самом здании, если расстояние небольшое. При значительной дистанции источника воды от дома, необходимо будет производить монтаж станции на улице, предварительно утеплив оборудование, для сохранения функциональности и в холодное время.

Почему обязательно нужно ставить фильтры и схема чтобы построить водопровод на даче.

Установленные в колодце фильтры не только защищают постоянный водопровод от раннего износа, но и производят глубокую очистку поступающей по трубопроводу воды в дом. Кроме того, вода становится пригодной для питья.

Как только произведен монтаж фильтров, приступают к проверке в местах их соединения. После чего выполняется проверка всей системы. Если проверки успешно пройдены, то можно использовать данный водопровод на постоянной основе.

Для круглогодичного обеспечения подачи воды в ваш дом подойдет и простая схема строения водопровода. Это оптимальный вариант при минимальных вложениях. Суть в том, что когда функционирование водопровода проходит в холодное время года, через маленькую щель, расположенную в резервном сливе, вода, попадающая в приямок, всасывается в почву. Благодаря этой нехитрой комбинации вода в холодное время защищена от замерзания в трубопроводе. В летнее время зимний вентиль нужно просто сохранять открытым.

Данная схема строения водопровода позволяет снабжать водой дачный дом в течение всего года, но имеется и один недостаток – в приямке всегда будет влажность.

Будем рады, если благодаря данной статьи вы научились самостоятельно производить установку водопровода на даче. В случае, когда вы не желаете этим заниматься или не уверены, что будете довольны полученными результатами, можете всегда обратиться за помощью к специалистам. В любом случае, монтаж постоянного водопровода обеспечит наличие воды в вашем дачном доме на несколько десятилетий.

Особенности устройства частного водопровода

Лучше, если планирование водопровода будет выполняться еще на этапе составления проекта дачного участка и дома. Полноценный проект включает в себя ряд чертежей и документов, в числе которых:

  • поэтапный план выполнения работы;
  • схемы размещения труб и основных элементов водопроводной системы;
  • смета и т.д.

Для обустройства бойлерно-водомерного узла нужно выделить небольшую комнату на первом этаже дома. Будет достаточно помещения площадью 3-4 м2. Удобнее, когда узел ввода воды и необходимые технические устройства расположены в одном помещении – это дает владельцу возможность в полной мере контролировать процесс подачи воды.

Типичная система частного водообеспечения включает в свой состав следующее оборудование:

  • трубопровод. Подходят изделия, изготовленные из полипропилена, металлопластика и металла;
  • комплект кранов и фитингов;
  • насос;
  • манометр;
  • расширительный бак;
  • реле давления;
  • электросопровождение с полноценной автоматической защитой;
  • очистные фильтры для устранения взвешенных частиц и разного рода загрязнений из состава воды;
  • водонагреватель. Устанавливается по необходимости. В большинстве случае более удобной является накопительная модель.

Как завести воду в дом

Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.

Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.

Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

  • поверхностные;
  • погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.


Самовсасывающий насос с выносным эжекторомИсточник bestprice.gr

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

Схема водоснабжения с «повышающей» насосной станцией после накопительного бакаИсточник mainavi.ru

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

Погружной насос для колодцаИсточник vse-o-kanalizacii.ru

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Проводим водопровод самостоятельно

Самое бюджетное решение — проложить трубопровод своими руками. Перед тем, как провести воду в любой частный дом, следует изобразить схему (стремитесь к ясности). По схеме должно быть понятно расположение труб и водозаборных точек, примерная площадь прокладки с учетом развязок. Обозначьте препятствия на рельефе местности (их придется устранить перед монтажом, какой-то нелепый холмик, торчащий из земли валун или пень могут существенно осложнить прокладку). Затем поэтапно осуществляйте ввод воды в дом.

Обустройство колодца в месте подключения

Вы замечали — по линии центрального водопровода расположены — с интервалом в 100 м — колодцы с отводами, дающими возможность подключить дополнительные линии? ТУ даются до самого ближнего колодца.

Если его не наблюдается, будет логично обустроить собственный колодец там же, где подвод воды. Возможные материалы для него:

  •  газосиликат (но это ненадолго);
  •  кирпич (дорого);
  •  кольца из железобетона (оптимальный вариант).

Колодец из соображений техники безопасности нужно закрыть крышкой. Пластиковую можно использовать только в том случае, если по ее поверхности не будут проходить транспортные средства (иначе долго она не проживет).

Подключение к магистральному трубопроводу можно сделать:

  •  врезкой (потребуется сварочный аппарат);
  •  без сварки — с помощью хомута (отключение центрального водопровода не потребуется). На подающую трубу монтируют хомут и просверливают ее через специальное отверстие. На резьбу хомута наворачивают открытый кран и закрывают его. Если кран шаровой, сверление производят, сначала установив его.

При использовании хомута оденьтесь соответственно и не пользуйтесь электрической дрелью — все промокнет.

Роем траншею для прокладки труб

Для прокладки и подводки воды к дому необходимо выкопать траншею. Это можно сделать двумя способами:

  1. заказать работу спецтехники (небольшой экскаватор отлично справится с задачей, также используются траншеекопатели);
  2. выкопать своими силами (желательно делать это группой — с родными или друзьями, иначе вас ждет долгий и нудный процесс).

Суть траншеи — она должна не только скрывать в себе, но и оберегать трубопровод от замерзания, поэтому ее роют ниже точки промерзания грунта в данном регионе. Обычно это от 1,5 до 2 м, если вы, конечно, не в Арктике живете. (Все нюансы копки)

Затем создают песчаную с добавлением щебенки подушку для трубопровода. Она амортизирует его и помешает просачиванию к нему грунтовых вод (иначе трубы могут обледенеть суровой зимой).

Если у вас земельный участок с особенностями и на должную глубину рыть невозможно, придется дополнительно утеплить трубы. Для этого используются:

  •  вспененный полиэтилен;
  •  пенополистирол;
  •  базальтовая вата.

Можно засыпать трубопровод керамзитом (он не теплопроводный).

Создаем ввод в дом

Через фитинг подключаем трубу к централизованной магистрали (используя запорный кран и опломбированные учетные приборы). После этого прокладываем водопроводный ввод в дом:

 под фундамент — не забываем про глубину и утепление;  сквозь фундамент — требуется пробивка входного отверстия (внимание: его следует делать на 15 см больше сечения трубы, чтобы предотвратить деформацию и разрушение трубопровода, если стена просядет). https://www.youtube.com/embed/YYAdqpzIiic. С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания

Поэтому его нужно тщательно теплоизолировать

С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания. Поэтому его нужно тщательно теплоизолировать

Выбираем лучшую трубу и укладываем подводку к дому

Главный элемент водопроводной системы — трубы. Необходимо выбрать оптимальный вариант. Выбор есть:

  •  оцинкованные из стали устойчивы к серьезным механическим перегрузкам, но ржавеют, а их монтаж подразумевает нарезку резьбы или сварку, что сложно и отнимает много времени;
  •  из меди — трубы-долгожители, но они стоят «как чугунный мост» и сложны в монтаже;
  •  полимерные (полипропиленовые, ПНД) устанавливать несложно, к тому же они устойчивы к агрессивным химическим воздействиям и недороги;
  •  металлопластик также нейтрален к агрессивной химии, обладают отличной пропускной способностью, не боятся ультрафиолета и коррозии, но плохо переносят высокие температуры.

Когда подводка воды к вашему дому завершена, не спешите зарывать траншею. Нужно протестировать систему — запустить воду на пробу и убедиться, что стыки не протекают. Если найдена течь, требуется ее устранить.

Выбор источника воды

Подземные воды чаще всего применяют для снабжения частного дома. На их использование не нужно получать специально разрешения от СЭС, но это не относится к артезианским скважинам.

Тип водозаборного сооружения зависит от геологических особенностей местности, количества необходимой воды, глубины водоносных горизонтов.

Чаще всего применяют колодцы и скважины. Водоподъёмное оборудование напрямую зависит от конструкции сооружения.

Для технической воды, система может находиться в 20 метрах от компостных ям, очистных систем, канализационных труб и других источников загрязнения. Участок, на котором будет находиться сооружение, не должен подтапливаться, чтобы не допустить заражения.

Водозаборная конструкция окружается отмосткой в 2 метра и замком из глины глубиной 100 см и шириной 50 см. Для защиты системы от осадков и пыли внешняя часть должна возвышаться над землёй на 80 см. На протяжении всего процесса забора и хранения необходимо применять безопасные материалы, которые не влияют на её качество.

Скважины

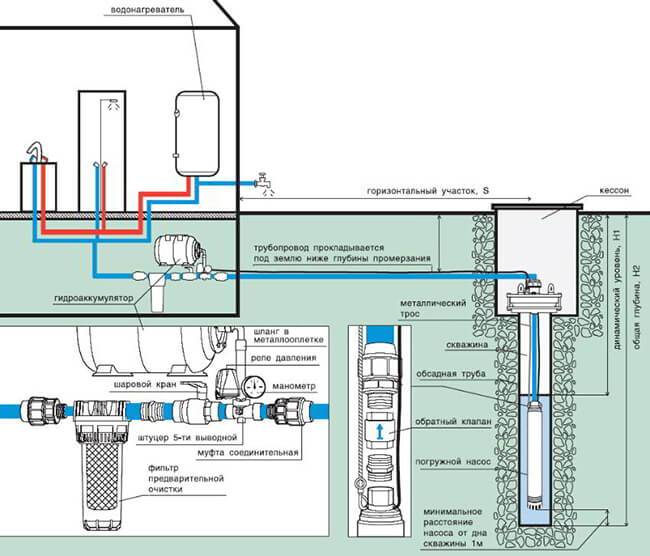

Схем и вариантов водоснабжения частного дома из скважины, существует довольно много. В основном их используют, когда вода находится на глубине до 20 метров. Скважины разделяют на несколько видов:

  • Артезианские могут достигать глубины от 100 метров. Основные недостатки этого вида — высокая стоимость и повышенная минерализация воды, что сказывается негативным образом на сроке службы оборудования.
  • Неглубокие скважины — их установка стоит значительно дешевле, но с течением времени они заиливаются. Для подъёма воды необходимо насосное оборудование.

Устройство скважины для воды в частном доме требует использование спецтехники. Конструкция скважин состоит из таких частей:

  1. Надземная часть и устье. По нормативам, вместе с ними используется специальная подземная камера — кессон, она предотвращает попадание дождевой воды.
  2. Ствол, его стенки обкладывают обсадными трубами из пластмассы или стального сплава.
  3. Водоприёмная часть содержит в себе фильтр и отстойник.

Вокруг всего сооружения необходимо сделать отмостку, а также место для отвода воды. Бурение скважины в доме можно осуществить, если есть подвал.

Колодцы и родники

Чаще всего они сооружаются из бетонных колец. Колодец состоит из наружной части, ствола, водоприёмной. Внутрь вода поступает через стенки или дно. Если поступление идёт по последнему варианту, то его оснащают фильтром из песка и гравия.

А при первом способе используют специальные ячейки из пористого бетона и гравия с внешней стороны. Работы по возведению не являются сложными и их можно сделать своими руками.

Каптажная камера над родником по своей конструкции не сильно отличается от колодца. Вода также поступает через дно или стенки, и для фильтрации используют песок или гравий. Если источник находится в скальных породах, то дополнительные мероприятия по очистке не требуются.

Если после всех мероприятий в воде присутствует мелкий мусор, камеру разделяют на два отсека. Первый используется для очистки воды, а второй — для забора. Родник обязательно необходимо оборудовать сливом, иначе вода в нём застаивается и портится.

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

  1. Внешней.
  2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

  • Регулирующих и запорных кранов.
  • Водонагревательных бойлеров.
  • Водоразборного оборудования – сливных кранов и смесителей.
  • Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

  • Самотёчная.
  • Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Как выполняется водоснабжение дачи зимой

Зимнее водоснабжение можно выполнить несколькими способами. Здесь все зависит от того, как часто эксплуатируется загородный дом: круглый год или речь о периодической эксплуатация с возможностью запускать водоснабжение в любое время.

Рассмотрим каждый способ подробнее:

  • Первый способ применяется как для обычных дачных домов, так и для жилых загородных домов. Водоснабжение из колодца в зимнее время производится с учетом того, что там проживают все время люди, а значит и в доме зимой тепло. В данном случае во время монтажа можно обойтись без устройства консервации.
  • Водоснабжение зимой из колодца с учетом консервации значительно усложняет задачу, смотрите фото. Данное устройство без определенных навыков своими руками выполнить невозможно, лучше обратиться за помощью к специалистам. Утепление (см. Как утеплить колодец на зиму своими силами) дает возможность сохранить работоспособность водоснабжения круглый год, даже если в доме длительное время никто не проживает.

Схема водоснабжения с учетом консервации

Водоснабжение от колодца зимой в обоих случаях предусматривает монтаж подземного трубопровода на глубине около 1,5 м. Здесь необходимо учитывать соблюдение наклона по отношению к источнику воды. Если длина трубопровода не превышает 8м, то включать систему обязательного наполнения в устройство трубопровода не обязательно.

Достоинства полипропиленовых труб

Для того, чтобы сделать водоснабжение из колодца, нам потребуется покупать трубы и это достаточно важный вопрос. В пользу полипропиленовых труб говорит многое.

Итак:

Это материал достаточно прочный и надежный. Такие трубы не подвергаются коррозии, обладают высокой износостойкостью, прекрасно переносят механические нагрузки. Их срок службы рассчитан на 50-т лет;
Экологическая составляющая у данного материала на высоте, такой материал никогда не испортит вкусовых качеств воды

Даже на протяжении длительного времени использования на стенках труб не остается никаких отложений;
Соединения будут достаточно герметичны и надежны, а это немаловажно. Делайте правильное соединение

Лучше всего применяйте термическую сварку, она наиболее качественная. В таком варианте будет обеспечена целостность всего трубопровода;
Стоит сказать и о сложности установки, это важно, особенно если делаешь работу самостоятельно. Здесь вам не потребуется спецоборудования и вы полностью сделаете всю работу самостоятельно;
Стоимость этого материала — умеренная.

Зимнее водоснабжение от колодца: технологические детали и советы

Учитывая, что загородный дом иной раз невозможно подключить к центральному водоснабжению, владельцы частных домов прибегают к другим методам автономного снабжения.

На сегодняшний день существует 3 варианта:

  • Добывать воду из естественного водоема.
  • Организовать мероприятие по подаче воды из скважины или колодца.
  • Обустроить самостоятельно колодец или скважину.

Из всех вышеперечисленных вариантов наиболее подходящий, это организация водоснабжения для загородного дома из колодца.

Преимущественные особенности колодезного водоснабжения:

  • Цена на рытье и организацию гораздо ниже, чем бурение.
  • Все работы можно произвести самостоятельно, просмотрев учебное видео.
  • Правильное сооружение может обеспечить водой долгие годы и совершенно бесплатно (если не учитывать подачу воды в дом).
  • Рытье не предусматривает специального разрешения.

Этапы работы по установке системы водоснабжения:

  • Разработанная схема водоснабжения.
  • Рытье траншеи для труб.
  • Правильный выбор насосного оборудования и его установка.
  • Установка водоочистительных фильтров.
  • Монтаж труб от колодца к дому.
  • Монтаж водонагревательных приборов и установка бытовой техники (стиральная или посудомоечная машина).

Все устройства по автономному водоснабжению устанавливают в подсобном помещении дома или в кессоне над самим колодцем, в установку включается насос или насосная станция. Он соединяется с трубой колодца, откуда расходятся трубы прямо к дому. Обязательно нужно предусмотреть утепление колодца, иначе зимой вода в нем замерзнет (см. Замерзла вода в колодце. Что можно предпринять).
