Основные виды и особенности угольных котлов

Типы котлов и принцип их работы

Все котлы, работающие на твердом топливе, подразделены на несколько типов, которые отличаются между собой многими показателями. Но по основным характеристикам, их подразделяют на четыре вида:

  • Классические;
  • Пиролизные котлы отопления;
  • Котлы длительного горения;
  • Автоматические;

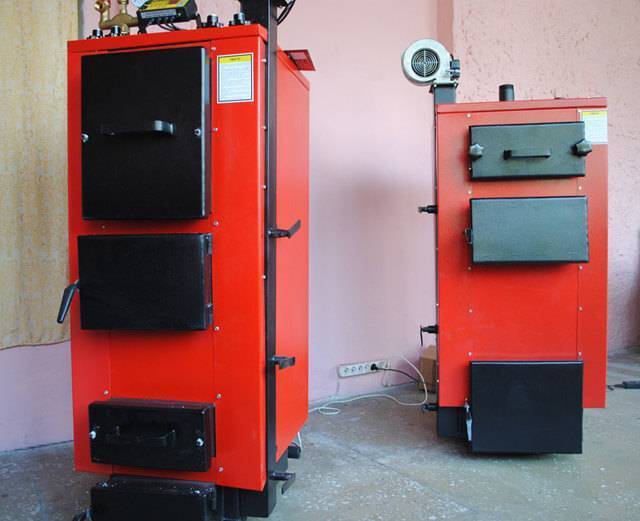

Классические котлы— принцип работы классического твердотопливного котла заключен в том, что тепло дается путем пламенного сгорания топлива. Имеет две дверцы, через одну из которых загружается топливо, через другую — котел чистится от золы и других продуктов горения. Могут работать на двух видах топлива — дрова и уголь.

Отличаются по материалу изготовления теплообменника, могут быть изготовлены из чугуна или стали. Чугун является более приоритетным в плане долговечности, срок его эксплуатации более 20 лет. Из недостатков можно отметить тот факт, что он боится механических ударов и очень чувствителен к перепадам температур, что может привести к разрушению. Стальной теплообменник более устойчив к перепадам температур и повреждениям, но срок его службы значительно ниже — чуть больше 6 лет.

Пиролизные (газогенераторные) котлы— данный вид котла работает по принципу пиролиза, то есть разложения и газификации твердого топлива. Этот процесс происходит при закрытом дымоходе и закрытой камере сгорания. После высвобождения древесного газа, образовавшегося в процессе пиролиза, он направляется в сопло горелки, где смешивается с вторичным воздухом, который накачивает вентилятор. После этого газовая смесь попадает в камеру сгорания, где воспламеняется. Горение происходит при температуре, которая иной раз достигает 1200°, и процесс будет продолжаться до полного сгорания твердого топлива.

Котлы длительного горения— в этом виде котла длительный процесс горения обеспечивается специальными приемами. В настоящее время существует две системы длительного горения (канадская система Булерьян, и прибалтийская Стропува), но вторая не нашла широкого применения за счет дороговизны, сложности эксплуатации и еще множества технических параметров.

Котлы длительного горения можно отнести к пиролизным котлам, но принцип работы будет немного иным. Первая система (Бурельян) представляет собой печь, состоящую из двух камер, где в нижней камере происходит тление и образование газа. После поступления газа во вторую камеру, происходит смешивание с воздухом и дальнейшее полное его сгорание (дожиг топлива). Конструкция подобного твердотопливного котла представляет собой цилиндр, с ввареными в него трубами на половину окружности. Расположение труб снизу-вверх обеспечивает хорошую циркуляцию воздуха, тем самым увеличивая теплоотдачу. Устанавливаются в основном в нежилых помещениях, отлично подойдет для отопления гаража или дачи. Цена на такой котел адекватная, есть возможность выбрать типоразмер, подходящий той или иной площади.


Котел по системе Стропува имеет два цилиндра, один из которых находится внутри второго, по принципу матрешки. Все пространство между ними заполнено водой, которая постепенно нагревается. Внутренний цилиндр системы играет роль топки, куда при помощи распределителя подается воздух. После загрузки топлива, оно начинает прогорать сверху вниз, тем самым нагревая теплоноситель. Заявленная производителем цена, длительное время горения, от 2 до 4 суток, в зависимости от топлива, требуемое остывание котла и дальнейшая чистка перед новым розжигом, удваивают задачу и приносят неудобства. Поэтому данный тип котла не принес широкого распространения.

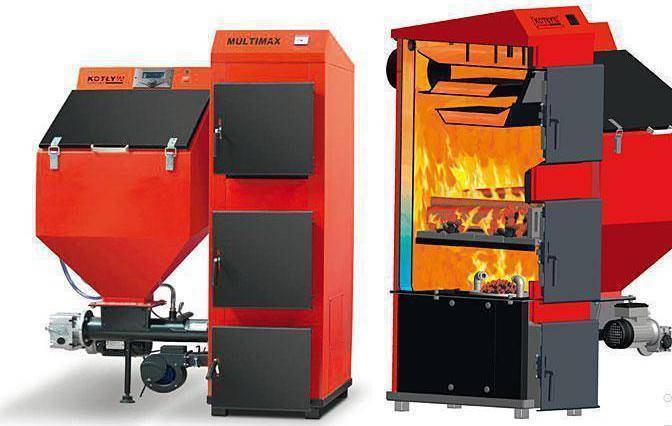

Автоматические котлы— в данном типе котла процесс загрузки топлива, и очищение от золы полностью автоматизированы. Котел оснащен шнековым или транспортерным бункером для подачи топлива и автоматического очищения от золы. Вариант угольного автоматического котла подразумевает движение пласта горения топлива, которое необходимо для полного сгорания. Для этого, автоматический котел оснащается подвижными колосниками, или рубящими и двигающими механизмами. Параметры нагрева теплоносителя и горения топлива обеспечиваются принудительным наддувом.

В преимущества и особенности автоматических котлов можно включить;

  • Не требуют трудоемкого обслуживания и пристального внимания за процессом горения;
  • Снабжены, входящим в комплект, регулятором температуры;
  • Многие оснащены датчиком, отслеживающим температуру в самом котле;
  • КПД автоматического котла составляет до 85% от общего числа;
  • Длительная работа, ограниченная только лишь емкостью бункера для автоматической подачи топлива.

Стоит учесть, что и расход топлива, в частности, угля намного меньше, чем в традиционных твердотопливных котлах.

Разновидности твердотопливных котлов

Принцип действия твердотопливных котлов позволяет им быть частью различных современных схем. Речь идет как о самых простых одноконтурных приборах, так и о мощнейших многофункциональных агрегатах с высокой производительностью. Существует несколько способов классификации твердотопливного оборудования.

По материалу изготовления:

  1. Из стали. Стоимость на стальные приборы ниже, чем на чугунные. К тому же они более просты в обслуживании: чистка проходит без особых проблем. Из недостатков можно выделить чувствительность моделей к температуре в обратной трубе: она должна быть не менее +60 градусов. Это предусматривает использование специальных клапанов для поддерживания необходимого температурного режима путем подмешивания в обратку горячей воды из подающей трубы.
  2. Из чугуна. Отличаются более высокой долговечностью, однако требуют сложный уход. Использование чугунных твердотопливных котлов рекомендуется в случае их непрерывного использования. Приобретение сверхнадежного чугунного агрегата только для аварийных случаев является непрактичным решением. С подобными задачами в состоянии справиться более дешевые стальные модели.

Краткое описание

Принципиальным отличием автоматических угольных котлов от привычных для всех традиционных, является то, что все функции по управлению работой самого котла и системы отопления – поддержание заданной температуры в доме, поддержание температуры теплых полов и горячей воды, автоматическая подача топлива, работа наддувного вентилятора, работа насосов и смесительных клапанов, переход котла в режим поддержки и обратно в режим работы и т.д. – берет на себя контроллер котла. Именно он отвечает за комфортную температуру в доме, минимизацию обслуживания котла, удобство управления, экономичный расход топлива, высокую
экологичность и полноту сжигания топлива. Именно благодаря современной автоматизации котлов DEFRO достигается рекордное время автономной работы, их безопасность, экономичность и максимальная эффективность.

Разумеется, и конструктив автоматических котлов имеет целый ряд существенных отличий, понять которые проще всего можно, ознакомившись с принципом действия котла

Классификация по способу горения

Различают угольные котлы по способу горения.

Прямое горение – снизу-вверх

Котел разжигается, топливо засыпается в топку. Необходимый для горения воздух поступает через колосники снизу, и горение начинается снизу топливной кучи, распространяясь вверх. Это обычные котлы, которые работают очень давно. Сегодня они имеют несколько больший промежуток закладки топлива за счет разработки топок особой конструкции, устройства водяных рубашек, каналов подачи воздуха в топку, целого ряда доработок и возможностей. Но эта категория котлов на угле все равно остается самой дешевой из-за простой конструкции и, часто, отсутствия управления и автоматики.

Традиционный угольный котел использует принцип нижнего горения

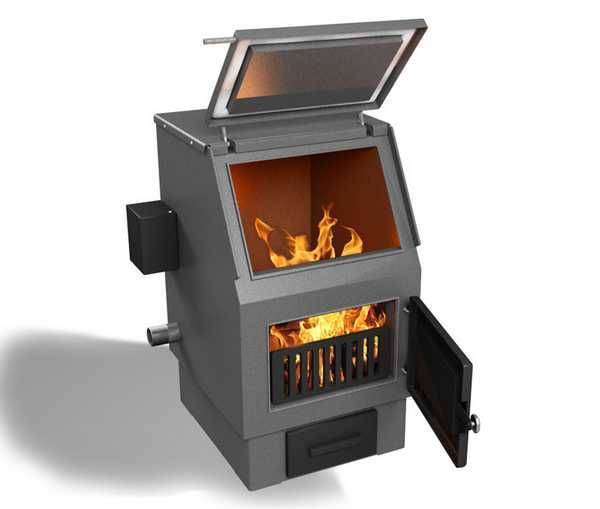

Длительное горение

В этих агрегатах уголь горит сверху-вниз. Тут изменен и порядок розжига котла: сначала засыпается топливо, затем оно разжигается в верхнем слое кучи.

Потом для обеспечения процесса окисления через специальную систему подачи воздуха он подводится не снизу, а сверху, непосредственно в зону горения. При таком способе сжигания загрузка топлива требуется раза в два реже.

Главная особенность таких агрегатов – требовательность к качеству и влажности горючего. При малой калорийности вы не «выжмете» требуемого количества тепла (разве что брать мощность его с большим запасом).

При использовании влажного угля, котел долго выходит на режим тления, выделяя в это время также очень мало тепла (оно расходуется на испарения влаги). Зато в это время вырабатывая большое количество сажи, которая в разы снижает уровень теплоотдачи и забивает и котел, и дымоход.

Все  осложняется образованием большого количества конденсата.  Так как котел не разогрет, испаряемая влага конденсируется, смешивается с сажей и течет обратно в топку, в дымоход, иногда вытекая из котла и образовывая лужу. Имеется при этом и довольно неприятный запах

Так что при использовании влажного угля очень большие шансы того, рабочий режим вообще не будет достигнут, а котел просто затухнет. Потому качество топлива для котлов верхнего горения очень важно: его влажность не должна превышать 15%

Есть нормы и по спекаемости – использоваться должны только слабоспекающиеся марки, но в инструкции к каждому агрегату есть рекомендации по качеству, которыми лучше не пренебрегать. Есть еще одна особенность этого котла – невозможность «дозаправки». Пока не прогорит одна порция, вторую никак не заложишь – нарушится весь процесс. Так что это котлы с циклическим алгоритмом работы.

Несмотря на «капризность» по отношению к топливу, котлы длительного горения на угле неплохой вариант: они часто энергонезависимы, экономичны, при хорошем угле, надежны и не требуют сложного ухода.

Пиролизные угольные котлы

Некоторые модели с таким способом горения требуют закладки топлива один раз в 20-30 часов, некоторые вообще греть могут до 4-6 дней. Но сам процесс сжигания тут гораздо сложнее.

Все модели имеют автоматическое управление, а также требуют принудительной подачи воздуха в камеру дожига. Это значит, что они работают только при наличии электричества. Отличаются от первых двух вариантов даже конструктивно: имеют две топки.

В первичной, в которую загружают топливо, происходит разложение угля на кокс и газы. Во вторичную попадают раскаленные газы, где и происходит  их дожигание.

Механизм работы пиролизных котлов таков: после того, как уголь разожжен, автоматика прикрывает подачу воздуха, топливо при этом не горит, а тлеет. В таком редиме выделяется большое количество газов, которые также горючи. Их направляют во вторую камеру, где они снова смешиваются с воздухом и поджигаются. В результате топливо используется почти полностью. Именно этим объясняется длительное горение и экономический эффект (для получения того же количества тепла нужно меньше угля).

Угольные котлы пиролизного типа дают самый большой экономиеский эффект, но очень требовательны к качеству топлива

Одним из недостатков пиролизных угольных котлов является их высокая стоимость. Но окупаются эти вложения довольно быстро за счет экономии на топливе в процессе эксплуатации. Сразу нужно сказать, что к углю (или дровам) тут предъявляются такие же требования, как и в котлах с верхним принципом горения. И последствия от использования сырого топлива такие же, а иногда и более печальные – ремонт дорог.

Принцип работы парового котла

В первую очередь нужно понять, что называется паровым котлом. Паровой котел – это устройство, генерирующее пар. Существует два вида вырабатываемого пара – насыщенный и перегретый. Температура насыщенного составляет 100 градусов, а давление – 100 кПа. Перегретый пар разогревается вплоть до 500 градусов, а величина давления при этом может превышать 26 МПа. Насыщенный пар используется в агрегатах бытового назначения, а перегретый ввиду своих особенностей применим только на объектах промышленного масштаба.

Сырьем для создания пара является вода, которая перерабатывается в котле, работающем на любом виде топлива. Созданный пар в процессе работы преобразуется в теплоноситель, доставляющий тепловую энергию на участок его применения.

Независимо от особенностей конструкции конкретного устройства, общий принцип работы парового котла всегда остается неизменным:

  • Первым делом воду проходит этап очистки и направляется в резервуар (обычно находящийся в верхней части устройства) при помощи электрического насоса;
  • Накопленная в резервуаре вода поступает в трубы, ведущие к расположенному ниже коллектору;
  • Из коллектора вода направляется вверх, поступая в зону нагрева;
  • В трубе вода преобразуется в пар, выходящий вверх за счет разницы давлений жидкости и газа;
  • В верхней части конструкции располагается сепаратор, позволяющий отделить пар от воды и отвести излишки последней в резервуар;
  • Пар направляется в трубопровод и отправляется к потребителям;
  • В парогенераторах этап нагрева осуществляется еще раз для достижения паром необходимого состояния.

Чтобы хорошо понять, как работает паровой котел, нужно также рассмотреть особенности его конструкции, о чем речь пойдет дальше.

Сгорание топлива

Очень важно организовать беспрерывную подачу кислорода к топливу. Чтобы оно сгорало полностью, делается избыточная подача воздуха

Иными словами, объем воздуха должен превышать теоретическое значение. Отрицательной стороной

такой подачи является потеря тепла, часть которого просто уходит через трубу.

Эффективность и экономичность отопительной системы с твердотопливным котлом напрямую зависит от вида топлива. Помимо дров и отходов деревообработки в качестве энергоносителя активно используется уголь различных видов. Температура горения угля — один из важных показателей, но следует ли его учитывать при выборе топлива для печи или котла?

Уголь в печи

Дополнительное оборудование для автоматического отопления твердотопливного котла

Кроме самого котла, автоматические установки имеют ряд устройств, которые обеспечивают простоту и удобство в эксплуатации отопительной системы, к ним следует отнести:

  • устройства для контроля микроклимата в доме (представляют собой специальные датчики, которые фиксируют уровень температуры снаружи и в помещении, после чего регулируется подача потока воздуха и топлива в камеру котла);
  • оборудование, отвечающее за розжиг твердого топлива (присутствуют в только в пиролизных котлах, которые могут инициировать процесс горения, что значительно упрощает процесс запуска отопительного оборудования).

Что же касается системы самоочистки, то она еще не изобретена. Поэтому необходимо самостоятельно очищать зольник от накопившейся пыли и отходов. Современные устройства неприхотливы и требуют очистки всего раз в неделю.

Более технологичные модели позволяют управлять работой системы и изменять режимы на расстоянии, что обеспечивает дополнительные удобства в процессе эксплуатации оборудования.

Видео: что нужно знать при выборе автоматического твердотопливного котла

Правила хранения угля

Срок хранения угля зависит от марки, месторождения и условий окружающей среды. Больше всего шансов сохранить все свойства топлива при хранении антрацитов и полуантрацитов. При размерах от 70 см и до 100 мм этот уголь хранится без потери качества до 36 месяцев, а при размерах от 100 мм – около года. Если вы заказываете уголь с доставкой, то планируйте объемы, которые вы используете во избежание потери качества.

Лучше всего размещать уголь в крытом помещении (сарай, сухой подвал), куда не проникают лучи солнца. Окисление угля начинается при температуре от 20-25 °C. При 40 °C начинается выветривание, которое можно заметить по уменьшению размера кусков. Также необходимо периодически проверять состояние угля, поскольку, например, бурые и каменные пористые способны самовозгораться. Температура возгорания для бурых составляет – 40-60 °C, жирных – 60-70 °C, тощих и антрацитов – от 70 °C.

Поливать сваленное в кучу топливо не рекомендуется, так как при намокании оно лучше пропускает кислород и быстрее окисляется. В целях недопущения возгорания лучше всего закрыть уголь брезентом.

1 Описание техники

По своей конструкции котлы длительного горения на угле напоминают классические топки с камерой сгорания, поддувалом и зольником. В зависимости от своего типа теплогенератор имеет направление горения сверху вниз и снизу вверх. Работа отопителя может полностью управляться автоматикой, которая следит за температурой теплоносителя и при необходимости регулирует объем поступающего в топку воздуха. Также популярностью пользуются простейшие модели, в которых применяется механическое управление, что позволяет снизить стоимость оборудования.

Заводские модели угольных котлов — это универсальная в эксплуатации надёжная и экономичная техника. Использование современных технологий позволяет значительно продлить время работы агрегата от одной загрузки топлива. Поэтому котел может обогревать большое по своей площади помещение на протяжении двух-трёх дней без дозаправки.

Преимущества техники:

  • Минимальный расход топлива. Уголь в таком котле не горит, а тлеет, выделяя при этом большое количество тепла. Поэтому можно не только эффективно обогревать дом, но и экономить на расходе топлива.
  • Теплогенераторы не требуют постоянного обслуживания. Это выгодно выделяет котлы на угле от других твердотопливных установок, которые крайне критичны к сервису, требуя от домовладельца постоянного внимания.
  • В современных угольных котлах вся процедура сгорания топлива контролируется автоматикой, за счёт регулировки количества поступления в топку кислорода. Это позволяет оперативно увеличивать интенсивность нагрева или практически полностью останавливать работу отопителя.

Пиролизные котлы

Пиролиз древесины – это разложение самой древесины при нагревании до + 450 °С без доступа воздуха с образованием древесного газа, древесной смола и твёрдого остатка – древесного угля.

Пиролизные котлы был разработаны фирмой Viessmann.
Работают только на сухих дровах опрделенного размера. Крайне чуствительны к периодичности загрузка. Нарушение режима приводит к срыву факела и вредным выбросам угарного газа.

В России из-за нестабильности процесса пиролиза распространения не получили.

Пиролизные котлы российского производства замедляют процесс горения, из-за чего идет повышенный выброс вредных веществ в атмосферу.

Принцип действия пиролизного котла

В топке пиролизного котла при высокой температуре и ограниченном поступлении кислорода древесина начинает разлагаться. Он разлагается на древесный уголь и газ. При этом выделяется большое количество энергии в виде тепла. Выделевшийся газ поступает во вторую топку, где происходит его сгорание.

Как выбрать?

При выборе следует обратить внимание на следующие моменты:

  • фракция используемого угля — менее прихотливо оборудование, работающее на фракции до 80 мм;
  • возможность использования различного вида топлива;
  • размеры, объем и номинальная мощность резервуара;
  • напряжение электродвигателя — для дома желательно использовать системы, работающие от напряжения в 220 вольт;
  • КПД системы – для оборудования промышленного типа он составляет до 81% при одновременном отоплении площадей до 3500 м2.

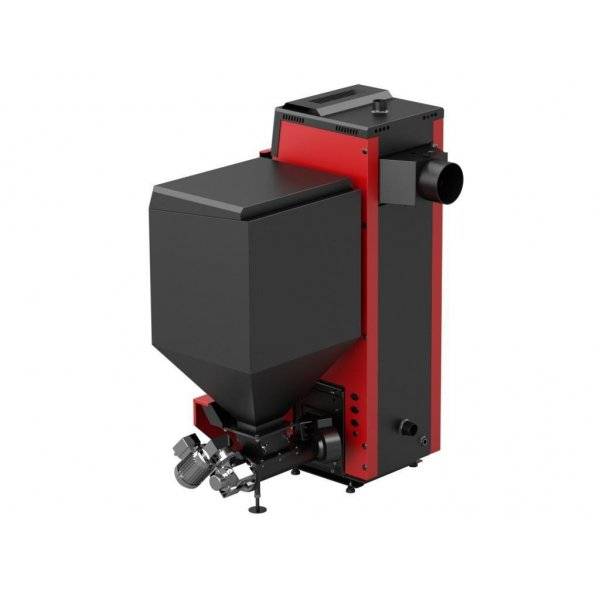

Ведущие производители угольных бункерных котлов

Помимо подбора установки по техническим характеристикам, делают выбор котла по производителю. Потребителю предлагается оборудование разного ценового сегмента.

Наиболее дешевыми остаются котлы российского производства. При этом, модели имеют высокое качество сборки, надежность и длительный срок эксплуатации.

Европейские котлы, предлагаются в премиум классе. Модели отличаются высокой автоматизацией и функциональностью.

Наиболее популярными считаются:

  • Немецкие котлы – Roda, Buderus.
  • Чешские котлы – Metal-Fach.
  • Турецкие модели – Termodinamik, Emtas.
  • Польские котлы – Stalmark, Defro.

В последнее время, российские котлы становятся все более популярными. Причина заключается в постоянно улучшающемся качестве продукции и низкой стоимости, по сравнению с зарубежными агрегатами. Главным недостатком, считаются небольшие недочеты в системе автоматизации процесса горения.

Стоит обратить внимание на котлы ALTEP, TIS EKO, КАЗ Корди.{banner_downtext}Азиатские твердотопливные котлы, представлены в небольшом ассортименте продукции. Внимание заслуживают модели Kentatsu, отличающиеся функциональными возможностями, но уступающие по теплотехническим характеристикам и надежности, российским и европейским аналогам

Стоимость котлов-автоматов на угле

Отопительные угольные котлы с автоматической подачей топлива, выпускаются с минимальной производительностью в 15 кВт. Модели российского производителя, с встроенным бункером, обойдутся приблизительно в 160 тыс. руб.

Европейские аналоги стоят дороже, примерно в 2-3 раза. Котлы, изготавливаемые Buderus и Roda, обойдутся в 350-500 тыс. руб. Обвязка отопительного оборудования стоит приблизительно 5-10% от себестоимости станции.

Топливо для пиролизного котла

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

  • Использование обычных дров.

    Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.

    Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.

    При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.

    Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Достоинства и недостатки

К плюсам можно отнести следующие факторы:

  • Простота конструкции и обслуживания.
  • Доступность и относительная дешевизна топлива.
  • Высокая инерционность: котел дольше находится в состоянии нагрева и сильнее обогревает помещение.
  • Многие модели являются энергонезависимыми.

Минусы данных котлов

  • Необходимость периодической чистки зольника и топки, а также ее загрузки топливом.
  • Необходимость соблюдения правил безопасности при обращении с огнем и горячими деталями котла.
  • Зависимость работы от уровня и давления воды в системе — в результате порой существует возможность перегрева при малом уровне. Исходя из этого — требование наличия расширительного бака и периодическая доливка воды. Во избежание отложений вода должна быть пропущенной через фильтр.
  • Более низкий КПД, чем у других типов котлов (50−85% против 85−95% у газовых).
  • Высокая инерционность при работе: для самого котла это минус — возможность перегрева.
  • Трудная регулировка режима обогрева, из-за большой инерционности.

Исходя из всего вышеизложенного видно — у твердотопливных котлов, как и у всех других, имеются положительные и отрицательные стороны.

2 Рекомендации по выбору топлива

Использование в качестве топлива угля позволяет существенно повысить КПД тепловых установок, продляя время работы агрегата на одной заправке. При этом эффективность нагрева и экономичность аппарата будет напрямую зависеть от типа используемого топлива. В продаже можно найти как универсальные котлы, которые могут работать на различном виде топлива, так и агрегаты, предназначенные исключительно для использования с определённым сортом угля. Всю эту информацию необходимо уточнить еще перед покупкой, ознакомившись с инструкцией к выбранному теплоагрегату.

В качестве топлива в таких котлах может использоваться:

  • Бурый уголь.
  • Антрацит.
  • Каменный уголь.

Устроение и этапы сгорания

Твердотопливный котел представляет собой устройство, собранное в стальном корпусе и состоящее из следующих узлов:

  • теплообменник (змеевик);
  • прочистной люк и топочная камера, оснащенная дверцей;
  • колосники (решетка);
  • терморегулятор.

Принцип работы заключается в сжигании топлива: сначала оно подсушивается, затем окисляется и выделяется древесный газ, все дожигается, превращаясь в золу. Попадая в камеру, топливо распределяется на колосниках, которые располагаются наклонно.

Вся влага, которая есть в топливе, испаряется в процессе взаимодействия с футеровкой камеры и от энергии горения. Все горение проводится принудительным поддувом. Дожиг происходит в топке при температуре в 95С в той части, куда поступает воздух из прослойки между облицовкой и футеровкой.

После сгорания теплообменник передает энергию теплоносителю. Теплообменник представляет собой нехитрое устройство — это бочка, сосуд, сквозь который идут трубы: горячий воздух проходит через трубы и нагревает воду внутри бочки. Вода движется в теплоносителе автоматически при помощи насоса. Для регулирования объема теплоносителя используются впускной и выпускной коллектор с датчиком температуры.

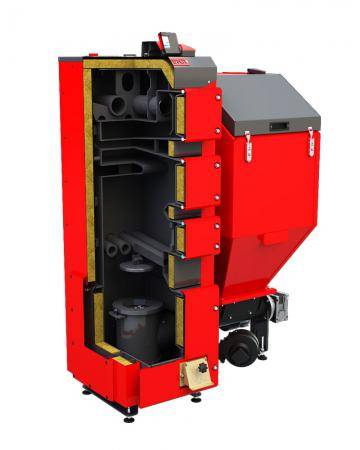

Внутренняя конструкция

Твердотопливный котел для отопления частного дома с автоматической загрузкой топлива отличается от полуавтоматов более сложным внутренним устройством. Так, процесс сгорания топлива осуществляется в специальной горелке, а отходы в виде золы постепенно ссыпаются в зольник. С помощью колосников можно топить котел в полуавтоматическом режиме.

Чтобы оборудование работало качественно и без сбоев, нужно подготовить уголь с правильной фракцией. Процедура нагрева теплоносителя выполняется в теплообменнике.

Чтобы продлить срок службы котельной установки, важно грамотно настроить температурный режим на обратке. Если обратка будет холодной, теплообменник подвергнется растрескиванию или сильной деформации

В крупногабаритных системах с длинными контурами размещают 3-ходовые термостатические клапаны, которые будут в автоматическом режиме смешивать горячий теплоноситель с холодным.
