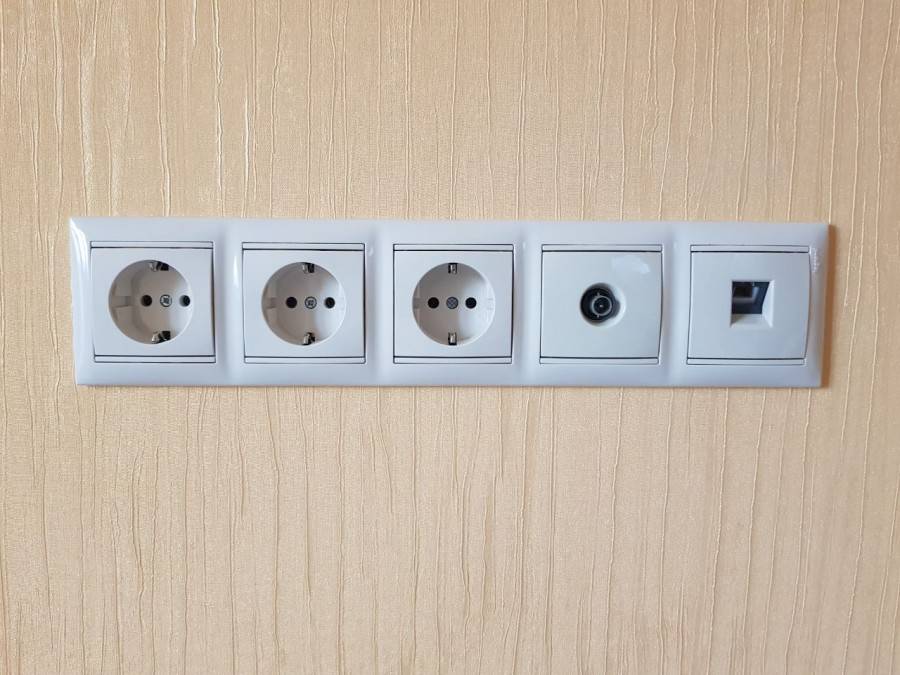

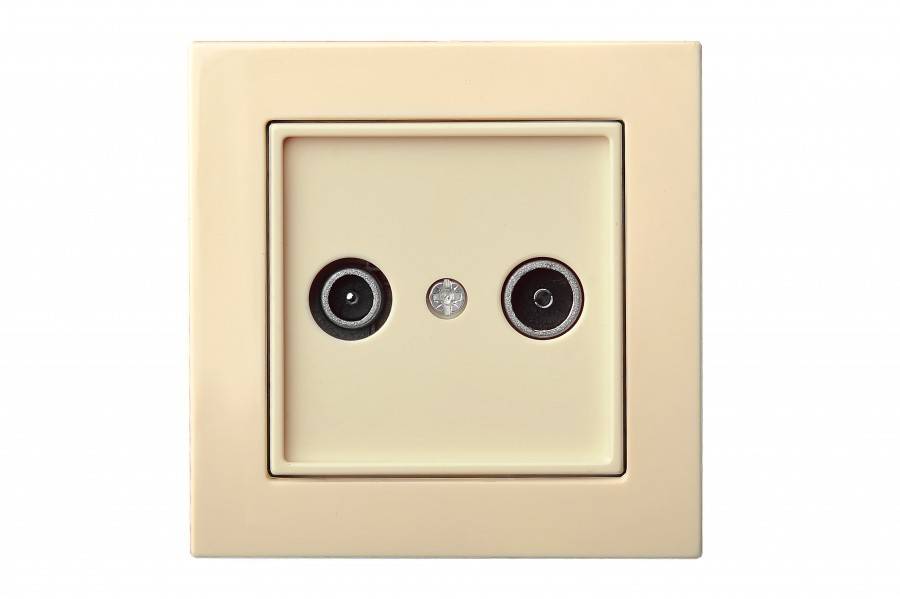

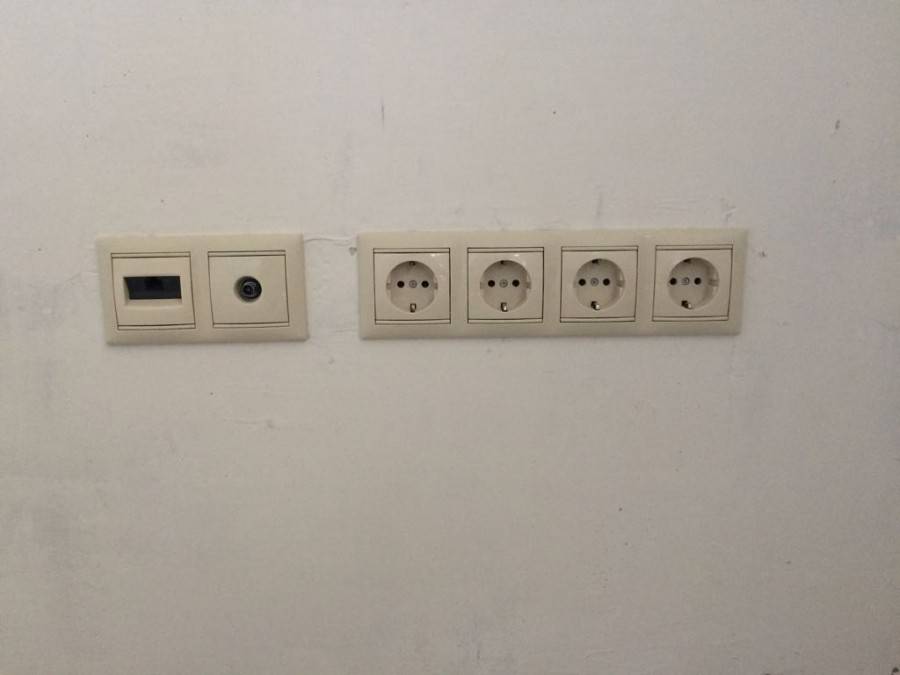

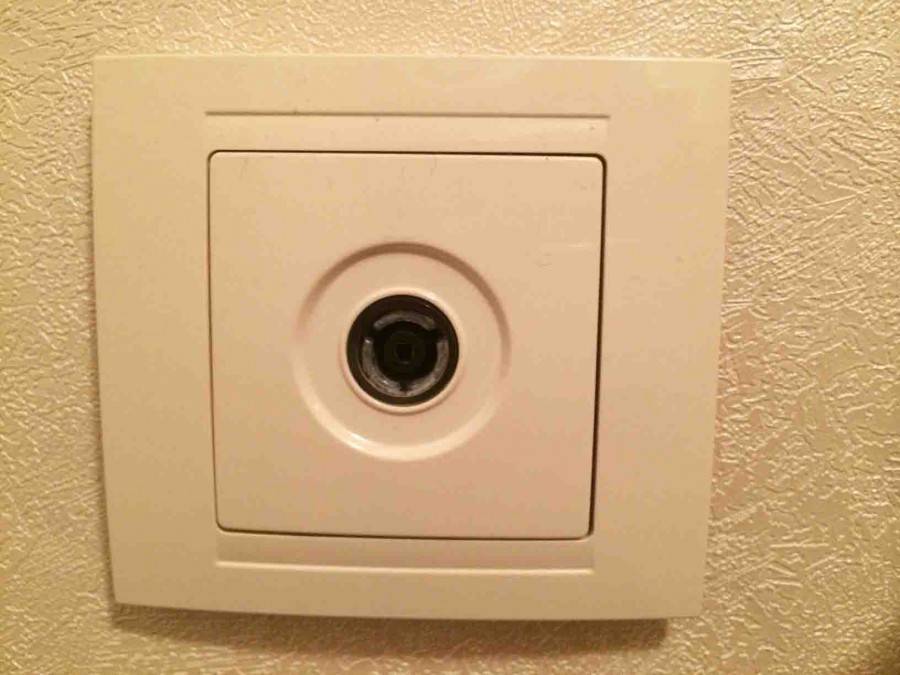

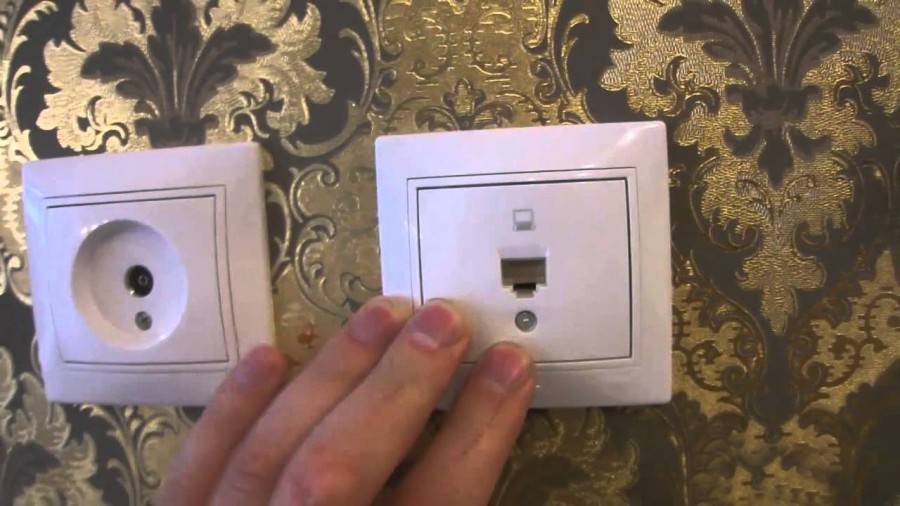

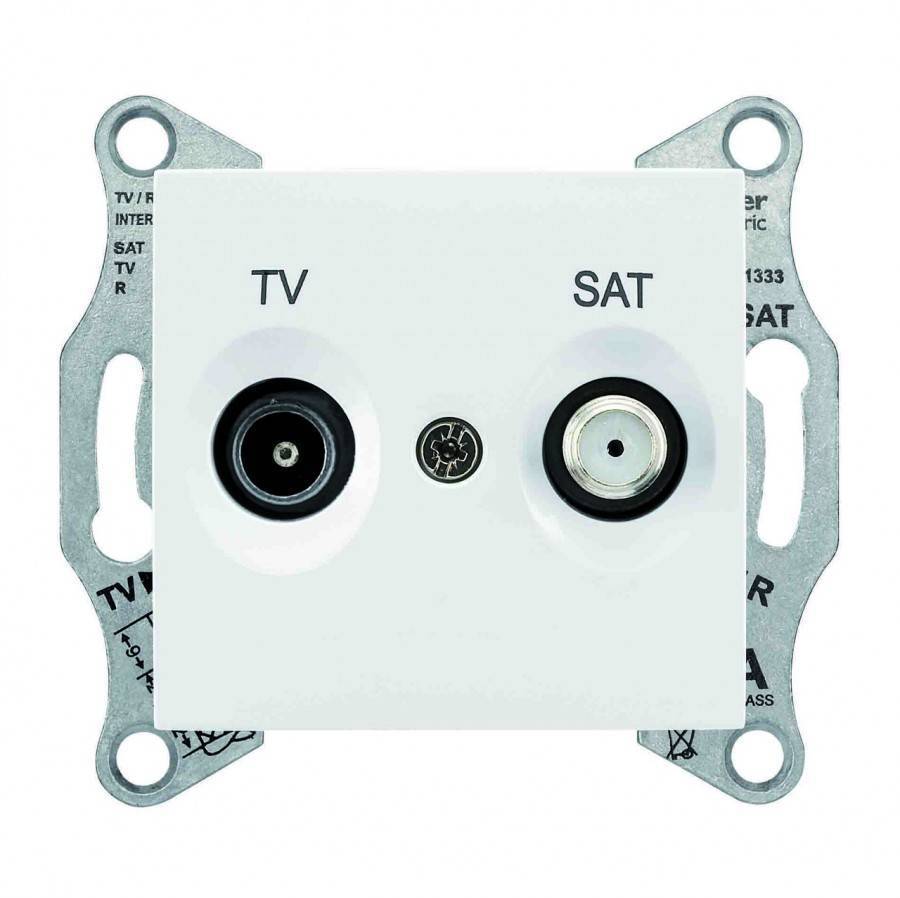

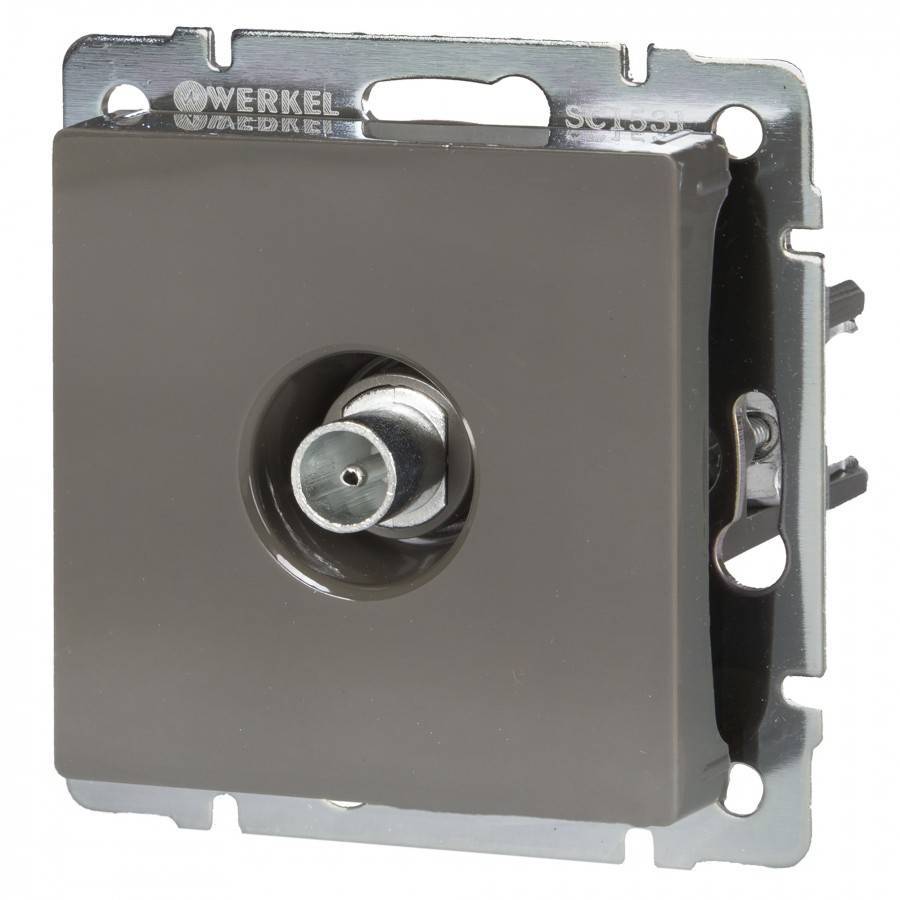

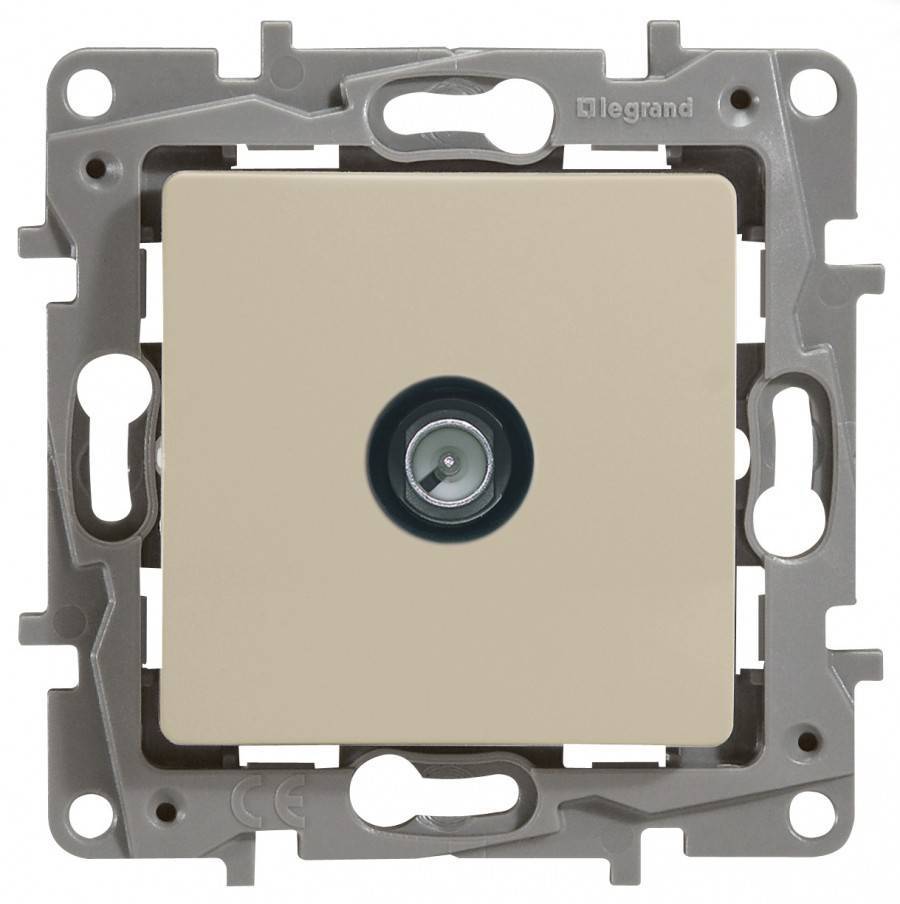

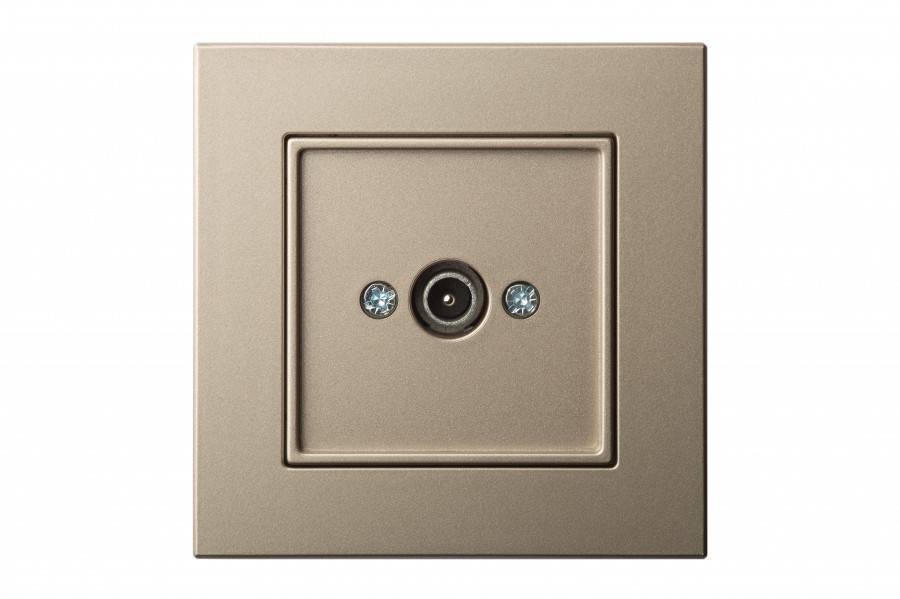

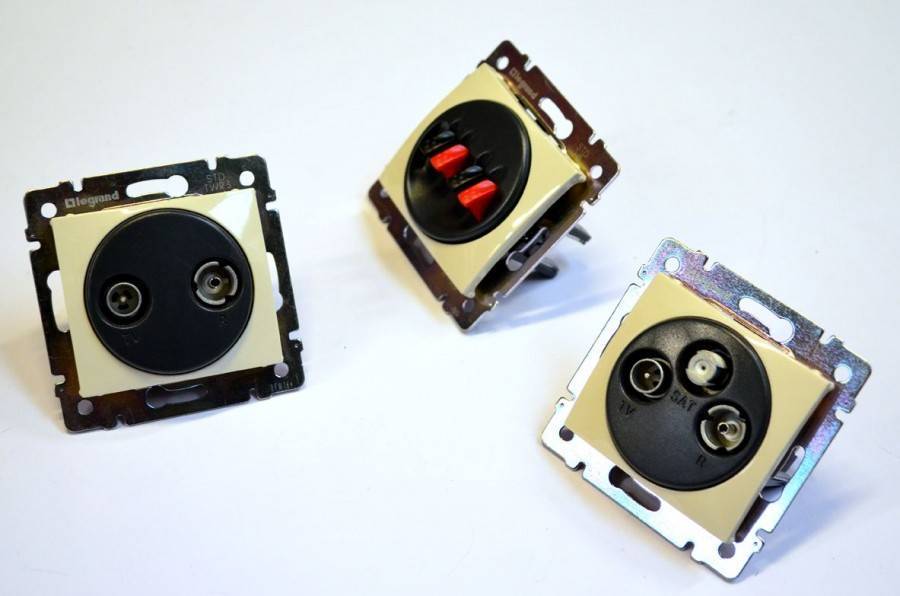

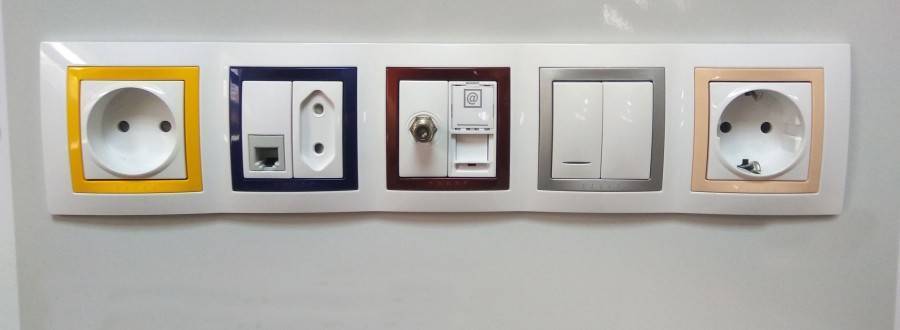

Фото ТВ-розеток

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

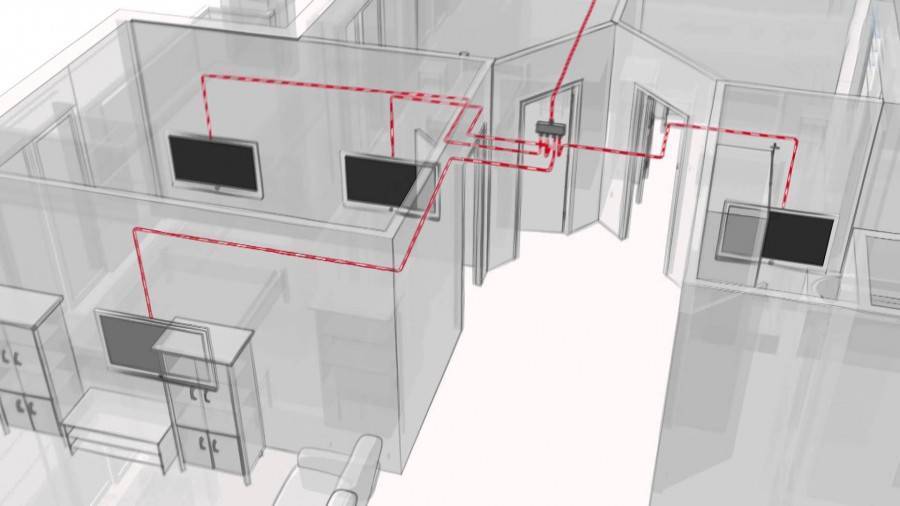

Схема «Звезда»

Когда антенный сигнал или сигнал в кабельной системе характеризуется хорошей мощностью, специальный усилитель сигналов не требуется. Сигнал просто разводится на нужное число ТВ-розеток. В обратном случае такой усилитель необходим. И для него нужно предусмотреть место с адаптером питания в распределителе. Вход этого устройства присоединяется к антенне, а выход следует на телевизор, разветвитель. В приведенной схеме он располагается до сумматора.

Установка антенных розеток по данной схеме очень популярна. Причины тому следующие:

1. Выход кабелей получается из одного участка. Это существенно облегчает монтаж распределительного короба.
2. Сигналы практически не затухают.
3. Если какая-нибудь антенная розетка неисправна, это никак не отражается на других таких элементах в сети.

Главный недостаток этой схемы связан с солидными тратами антенного кабеля. Но если хозяева делают ремонт на долгие годы, то экономия на кабеле здесь не логична.

Схемы подключения

Используется две стандартные схемы подключения – последовательная (которую также принято называть «шлейф») и параллельная («звезда»). Существует также несколько других технологий прокладки, но все они представляют собой различные вариации и комбинации этих двух решений. Сами по себе они похожи на обычные электрические схемы, но при этом их отличает меньшее напряжение.

Параллельная

Параллельное подключение

Данная технология предусматривает использование нескольких независимых линий. Такой вариант не подойдет, если в квартире стоит единственный телевизор. Если видеоприемники стоят практически в каждой комнате, для совместного их подключения к одному кабелю, который будет идти от эфирной антенны или щитка, понадобится специальный раздатчик сигнала – разветвитель или сплиттер. Раздатчик представляет собой своеобразный коммутирующий организатор, в котором один вход предназначен для подключения к нему кабеля антенны, а через выходы полученный сигнал передается в телевизоры.

Преимуществом такой технологии подключения является качественный сигнал, мощность которого зачастую сокращается из-за использования проходных розеток. При установке разветвитель можно закрепить в любое удобное место, благодаря чему потом проще будет организовать ответвления по всей квартире. Если в итоге один из кабелей-отростков сломается, сеть не станет работать менее эффективно.

Также предусматривается возможность использования схемы «звезда», модернизированной усилителем, за счет которого обеспечивается сокращение затухания сигнала. При стандартной подаче мощности предусматривается использование двух-трех приемников, но так как их зачастую их количество больше, лучше установить усилитель, чтобы компенсировать возникающий недостаток и в итоге получить более качественный сигнал.

Последовательная

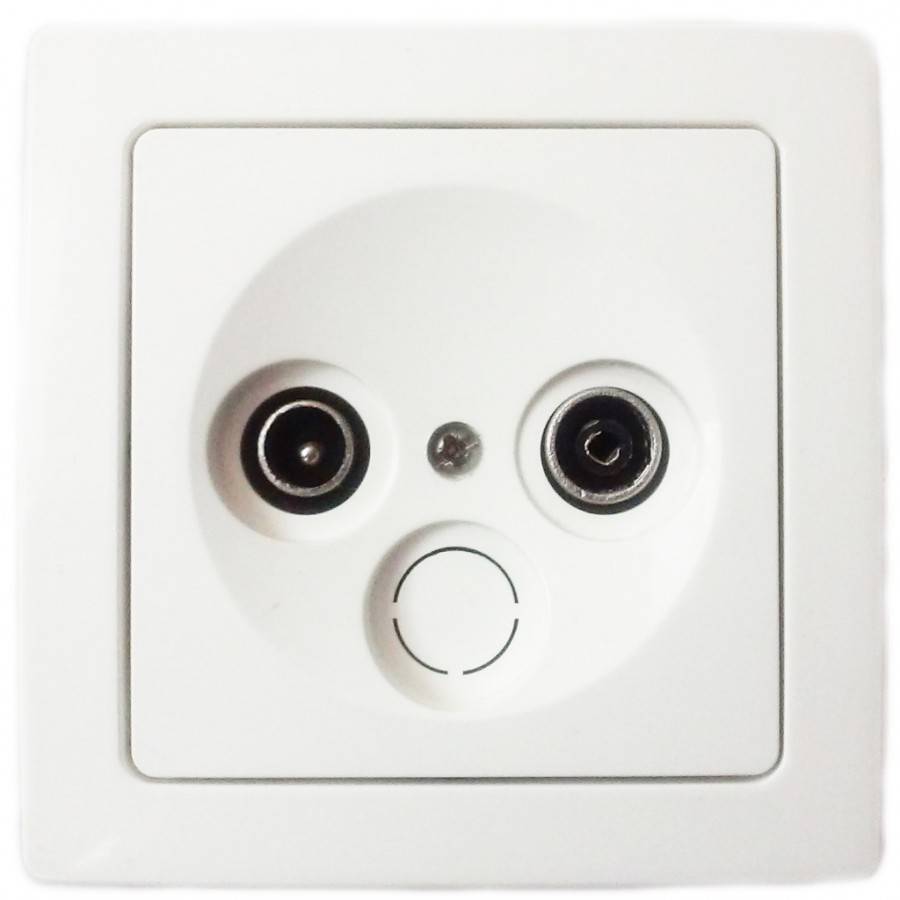

Последовательная схема предполагает обязательное использование проходных розеток, расположенных одна за другой, но последней в цепочке обязательно должна быть оконечная

Такая схема отличается своей небольшой стоимостью, но качество уступает. Ранее она была распространенной, но при внедрении новых цифровых технологий популярность снизилась, так как они в основном работают через параллельное подключение.

Схема «шлейф» может использоваться только в одной ситуации – если в квартире стоит аналоговое ТВ, и в ближайшее время каких-либо изменений не планируется.

В проходных модулях используются специальные фильтры, которые заглушают телевизионный сигнал после его отражения. Отсутствие такого фильтра несложно определить, так как на экране появляется характерная рябь

Выбирая такие изделия, нужно обращать внимание на две основные характеристики:

• Затухание на проход. Параметр должен быть в диапазоне от 1.5 до 5 ДБ.
• Затухание на ответвление. От 10 до 15 дБ.

Лучше покупать устройства, имеющие более низкие показатели.

Возможные способы подключения

Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.

Шлейф — последовательный метод

При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.

Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.

Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.

Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.

Звезда — параллельное подключение

В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.

Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.

Комбинированный компромисс

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.

Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.

Что делать с защитным проводом?

Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).

Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой

Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)

Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)

Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.

В традиционном представлении подключение телевизора к сети вещания представляет собой антенный кабель, торчащий из стены или топорно выглядывающий из-за тумбочки в комнате. И, ведь, частенько передвигаясь по квартире, он так и норовит запутаться в ногах. Заглянув за шкаф, можно увидеть смотанную пыльную кабельную бухту. И, начиная уборку, либо попросту передвигаясь по комнате, довольно просто нечаянно задеть его, что повлечет за собой падение качества сигнала, либо вообще его потерю. Избавиться от данной проблемы позволяет подключение телевизора к телевизионной розетке. Благо сейчас аккуратно спрятать антенный кабель довольно легко. Справиться с этим помогают плинтуса с . Далее, уже в нужных местах требуется произвести установку специальной электрической точки. В этой статье мы рассмотрим, как производится подключение ТВ розетки своими руками

Правила установки розеток и регламент работ

После выполнения плана с разметкой всех электроприборов, выполняется монтаж. Источник питания для вытяжки крепится под потолком. При этом устройство не должно соприкасаться с газовым отводом и монтируется на расстоянии не менее полметра от оконного проема.

Для некоторых интерьеров требуется спрятать розетки на кухне. При этом пространство не загромождается лишними элементами.

Отличается сложностью установка гнезда рядом с плитой. Для этого требуется повредить поверхность.

Чтобы не разбивать панели и стеновые поверхности, применяются разнообразные сетевые фильтры и удлинители, которые могут заменить тройные розетки для кухни.

Есть определенные правила, регламентирующие монтаж источников питания:

1. Минимальная высота размещения источников питания – это 20 мм от плинтуса.
2. Для встроенной мебели применяются внутренние источники питания. Они устанавливаются внутрь ящиков или монтируется розетка в столешницу.
3. Выключатели обустраиваются на высоте 500 мм от поверхности пола.
4. Место для размещения розеток находится на расстоянии метра от электрооборудования.
5. Устанавливаются запасные устройства. Их должно быть не менее трех.
6. Соблюдается расстояние от электрического гнезда до газопроводной линии, которое равняется 50 см.

Монтажные работы производятся после общения со специалистом.

Размещение источников питания проводится с соблюдением рекомендаций:

1. Нельзя устанавливать устройства рядом с раковиной и газовой печью.
2. Электрические гнезда и приборы располагаются в местах труднодоступных для детей.
3. Стоит позаботиться о водонепроницаемости проводов.
4. Перенос розетки в панельном доме выполняется после осмотра комнаты электриком.

Угловая розетка — идеальный вариант

Последовательность монтажных работ: должна ли учитываться высота и другие параметры

Нельзя затрагивать вентиляционные, газовые и водопроводные линии при проведении электрики. Монтируются дополнительные розетки на входе в кухню. В свободном углу рекомендуется установить двойные гнезда.

Запасное устройство размещается под обеденным столом.

Для обычной розетки рекомендуется следующая последовательность установочных работ:

1. Размечаются места под устройства на стенах и фартуке. Рассчитывается количество проводов от входящего кабеля.
2. Накладная розетка отличается простотой монтажа, но при этом не безопасна. Поэтому рекомендуется внутренняя установка. Для этого выполняются по поверхности пути для проводов. Используется перфоратор и зубило.
3. В местах расположения источников питания проделываются отверстия, которые соответствуют габаритам короба.
4. По проложенным штробам прокладываются провода, которые предварительно помещаются в специальную гофру. Это материал, который защищает провод. Затем монтируется короб из пластмассы.
5. Устанавливается розетка и подсоединяется к электрической сети. Выполняется проверка работоспособности.

Процесс монтажа требует знаний в электрике и определенных навыков. Если опыта в данном деле нет, то лучше доверить установку специалисту.

Выполняя монтаж, стоит соблюдать некоторые рекомендации:

1. Гнезда оснащаются специальными крышками, которые предотвратят попадание в них воды или грязи.
2. Разводка выполняется по предварительно составленному проекту.
3. Угловые розетки позволяют экономить пространство.
4. Если необходимо перенести розетку без повреждения стены, то кабель проводится по плинтусу. Данный метод не испортит декор кухни.
5. Под силовые источники питания монтируются отдельные выключатели.
6. Сечение проводов должно быть не менее 2,5 мм.
7. Для электроприборов значение имеют вилки. Выделяются модели с прямыми штепселями и с развернутыми на 90 градусов.

Стоит помнить, что суммарная мощность электрических приборов не должна превышать норму допустимую для источника питания.

Оборудование с металлическим корпусом, которые могут контактировать с водой, предварительно заземляются и подсоединяются через дифавтомат. Некоторые источники питания при производстве оснащаются специальной защитой.

Обладая знаниями и навыками в электрике, можно установить розетки самостоятельно. Это позволяет выполнить размещение с учетом индивидуальных потребностей.

В современных домах и квартирах, кухня является помещением, которое больше остальных наполнено разнообразной бытовой техникой. По этой причине на кухне, как правило, монтируется большое количество электрических розеток, и том, как это правильно сделать, не прибегая к помощи специалистов, мы и поговорим в этой статье.

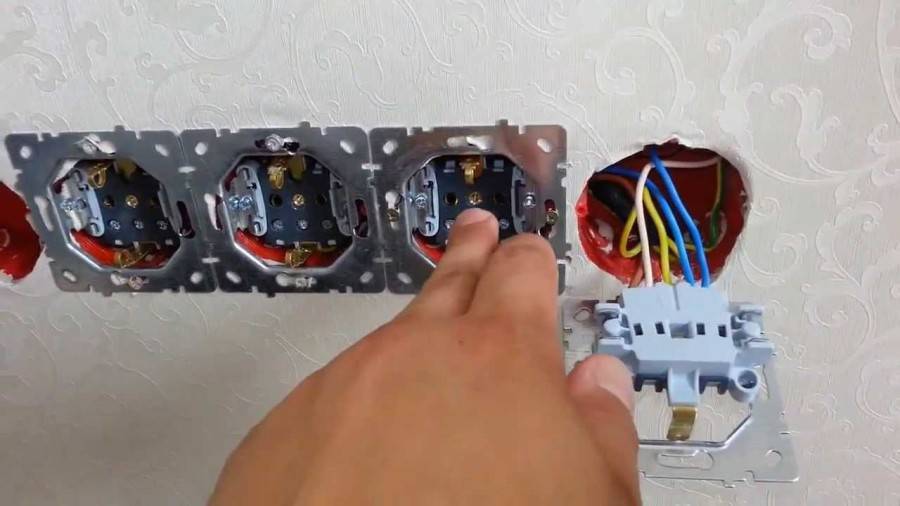

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали».

После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

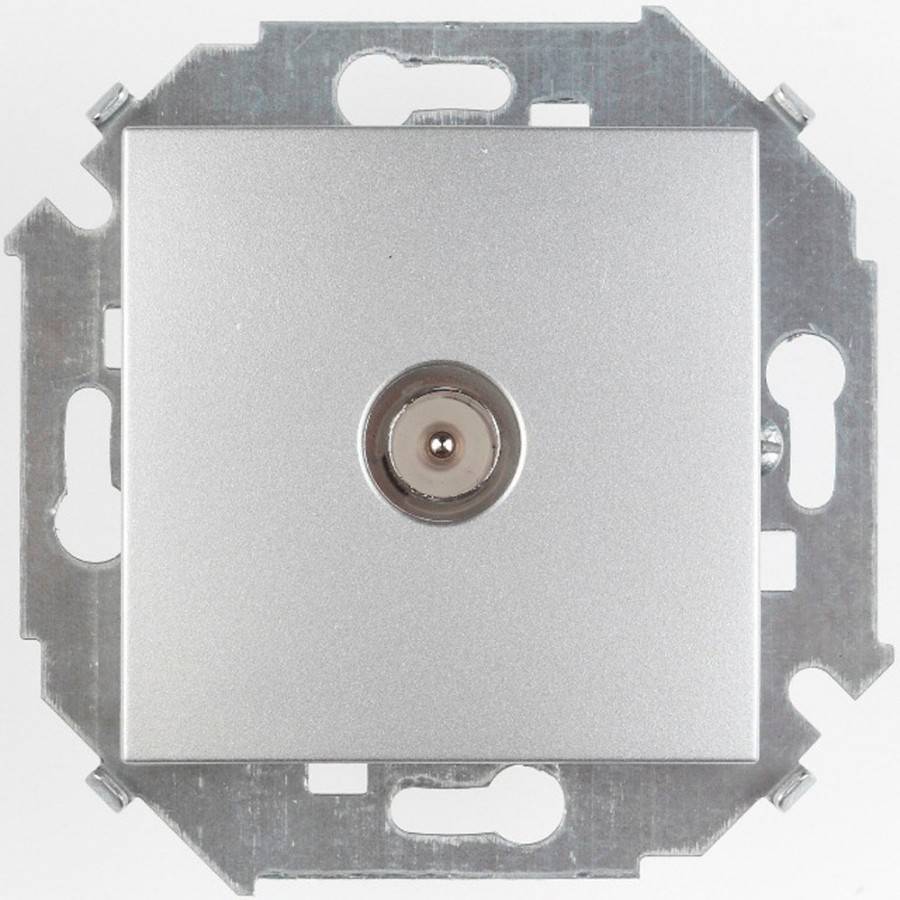

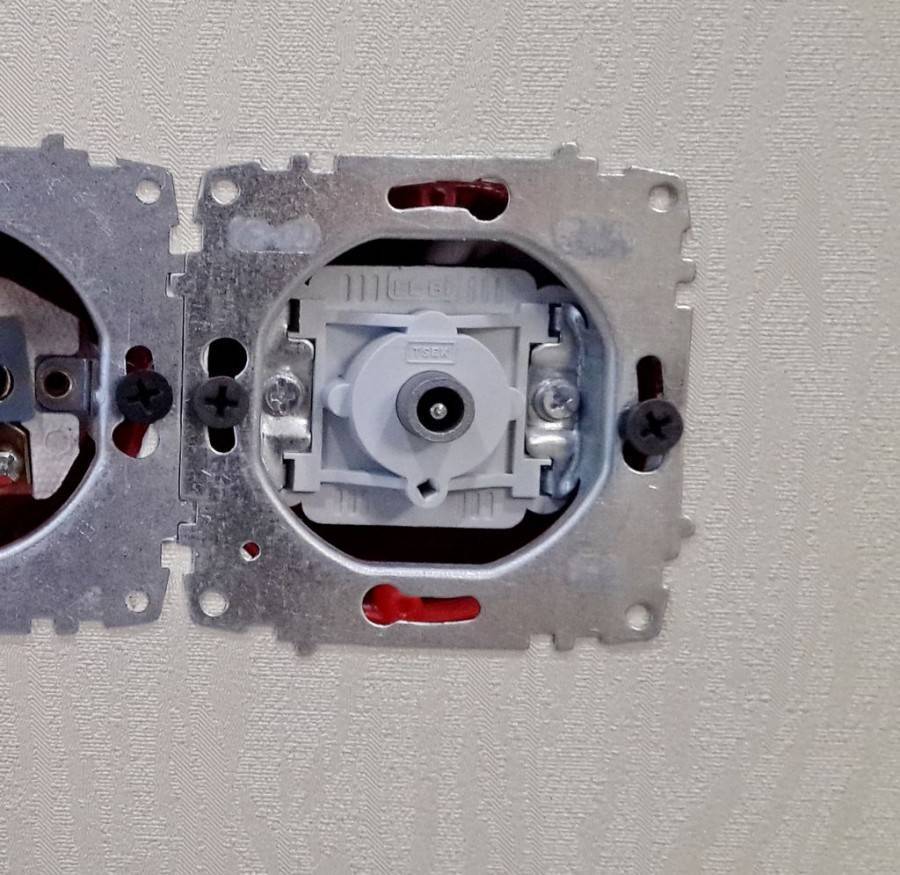

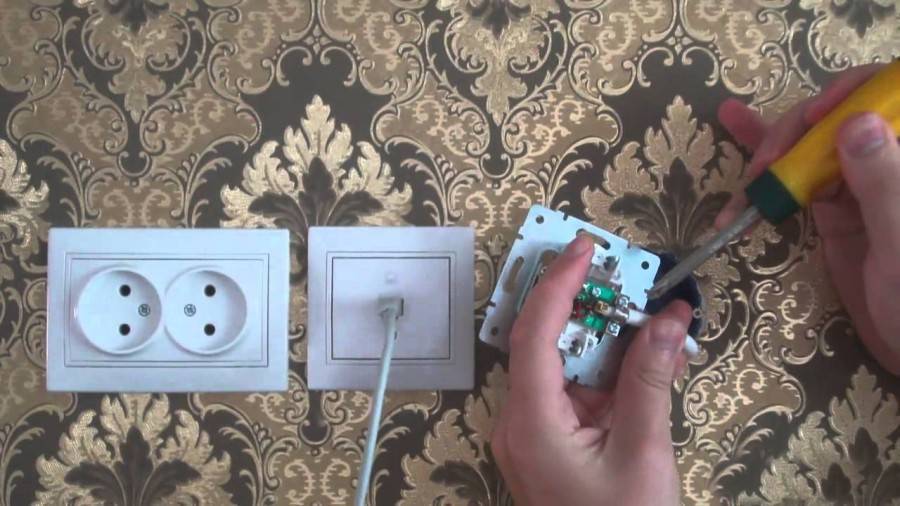

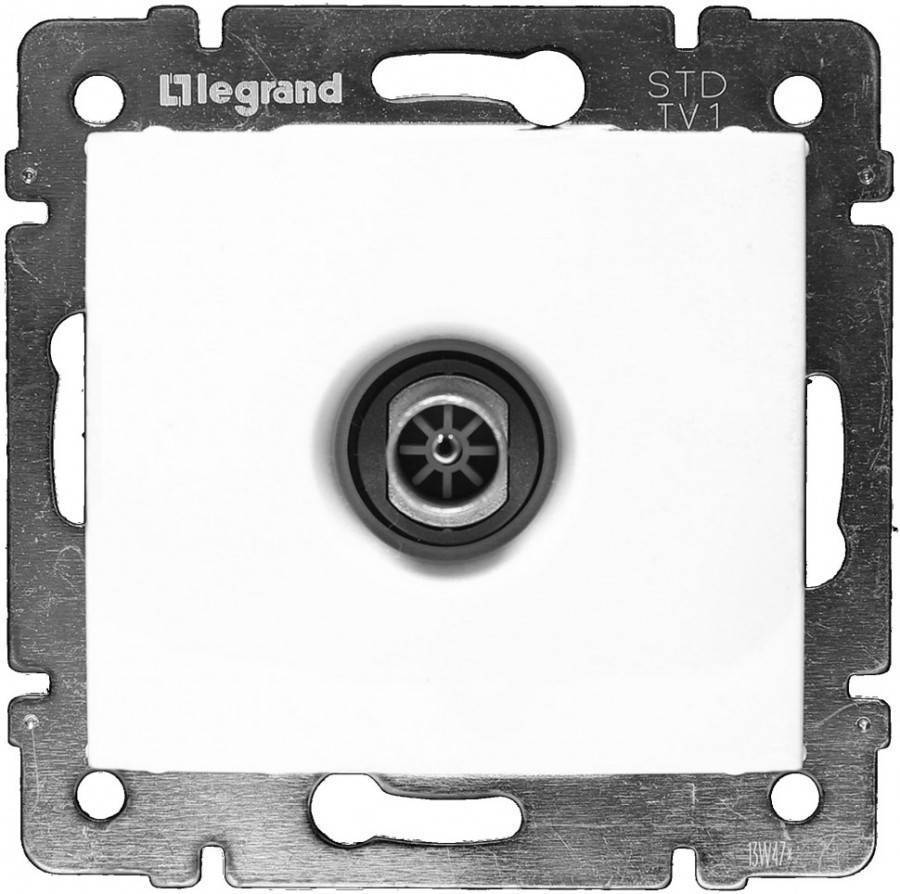

Порядок монтажа стандартной ТВ-розетки

Присоединение кабеля к розетке

Перед тем как выполнять установку, следует провести кабель и замаскировать его под штукатурку или в кабель-канал.

1. Дрелью делается отверстие в стене.
2. В отверстие вставляется подрозетник, из которого будет выходить кабель не более 15 см.
3. Корпус розетки разбирается на части.
4. Кабель вставляется по направлению стрелки, после чего закрепляется с помощью специального прижима.
5. Конструкция проверяется тестером, чтобы исключить риск короткого замыкания по причине нечаянного соприкосновения оплетки и проводника.

В итоге на стене не будет никаких незащищенных разъемов или проводов.

Подключение по схеме «звезда»

Такое подключение имеет несколько отличий:

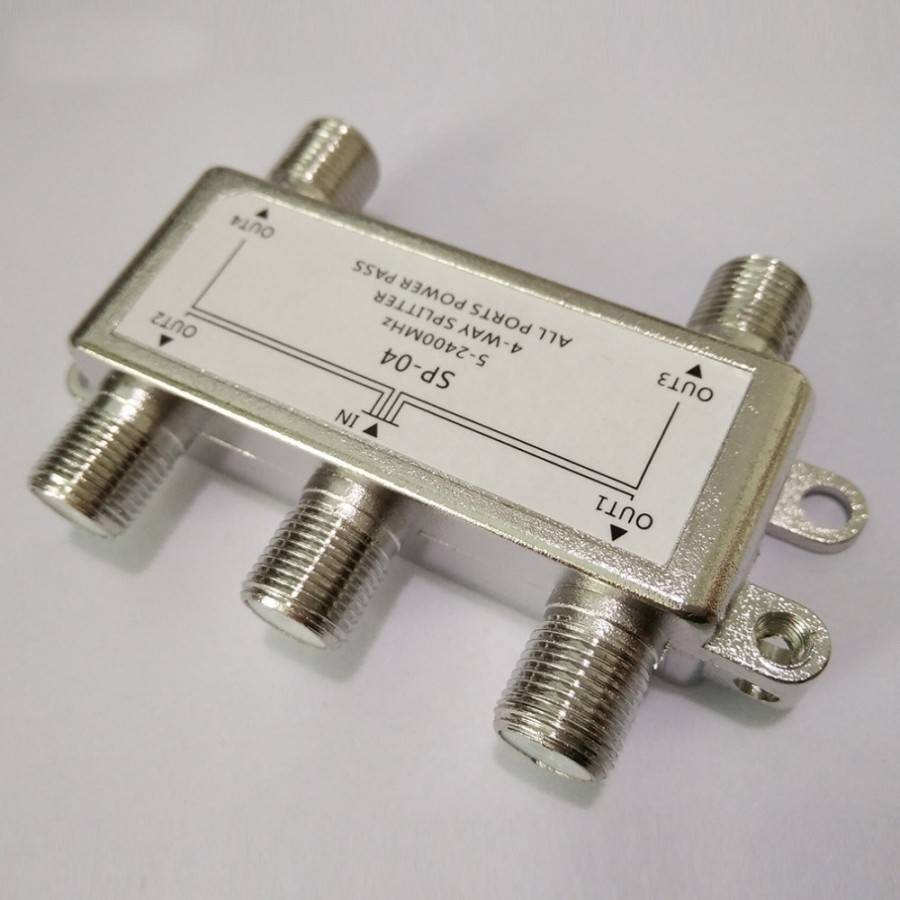

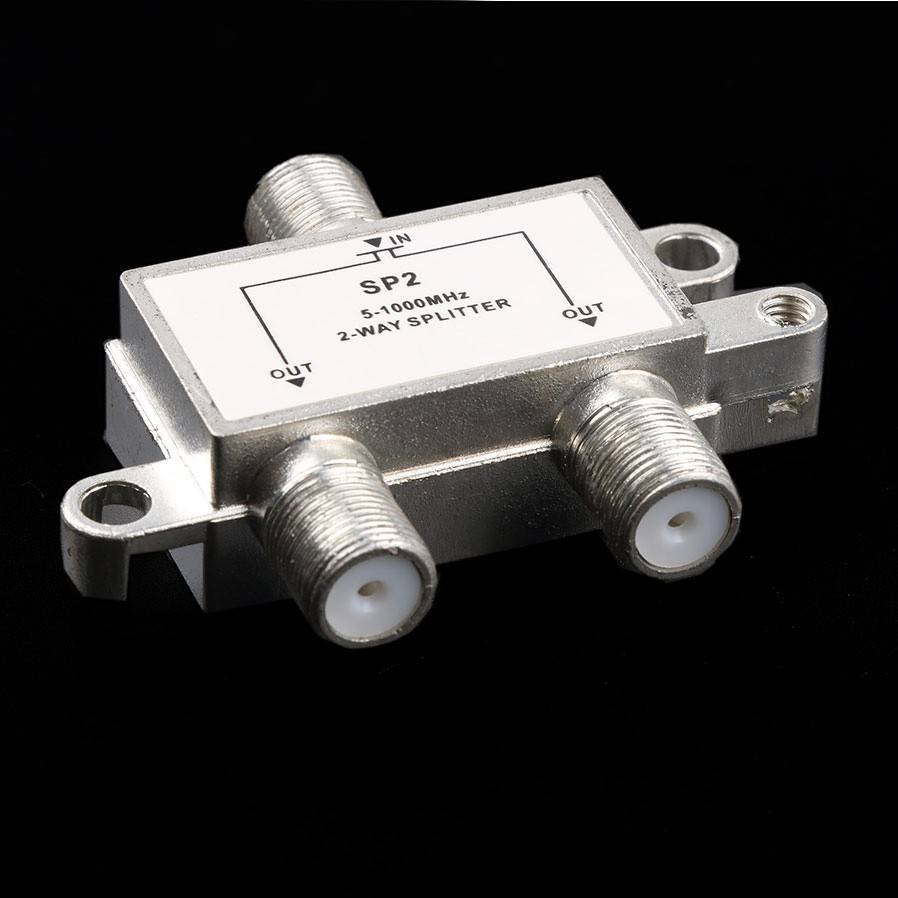

1. Сначала устанавливается разветвитель, а только потом уже розетки.
2. Каждый выход разветвителя подключается к кабелю, заканчивающемуся установкой оконечной или простой розетки.
3. При установке простых модулей не стоит забывать, что они не предусматривают использование фильтров.

При использовании такой схемы стоит отслеживать частоту, так как в соответствии со стандартами она должна находиться в диапазоне 40-1000 МГц.

Порядок монтажа стандартной ТВ-розетки

Присоединение кабеля к розетке

Перед тем как выполнять установку, следует провести кабель и замаскировать его под штукатурку или в кабель-канал.

1. Дрелью делается отверстие в стене.
2. В отверстие вставляется подрозетник, из которого будет выходить кабель не более 15 см.
3. Корпус розетки разбирается на части.
4. Кабель вставляется по направлению стрелки, после чего закрепляется с помощью специального прижима.
5. Конструкция проверяется тестером, чтобы исключить риск короткого замыкания по причине нечаянного соприкосновения оплетки и проводника.

В итоге на стене не будет никаких незащищенных разъемов или проводов.

Подключение по схеме «звезда»

Такое подключение имеет несколько отличий:

1. Сначала устанавливается разветвитель, а только потом уже розетки.
2. Каждый выход разветвителя подключается к кабелю, заканчивающемуся установкой оконечной или простой розетки.
3. При установке простых модулей не стоит забывать, что они не предусматривают использование фильтров.

При использовании такой схемы стоит отслеживать частоту, так как в соответствии со стандартами она должна находиться в диапазоне 40-1000 МГц.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

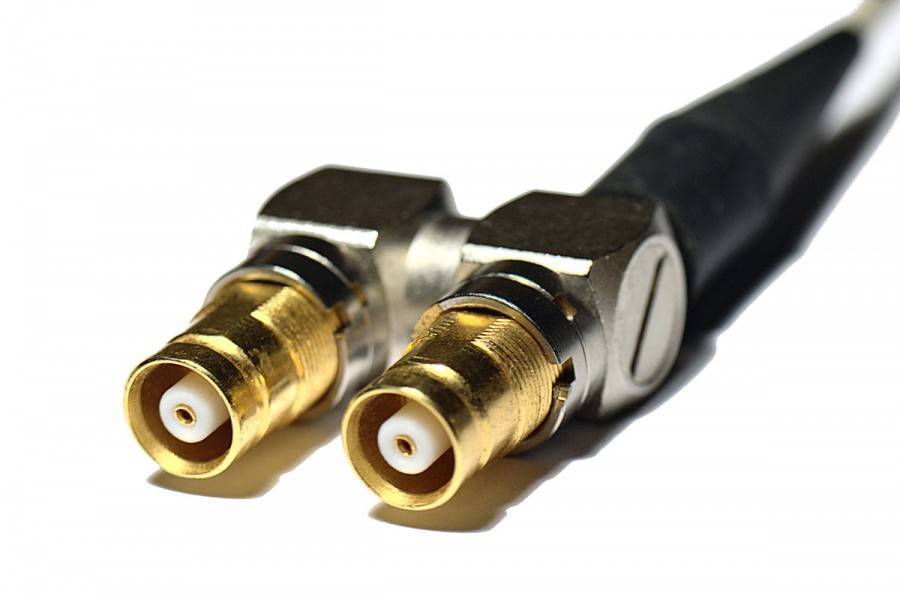

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы

Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции

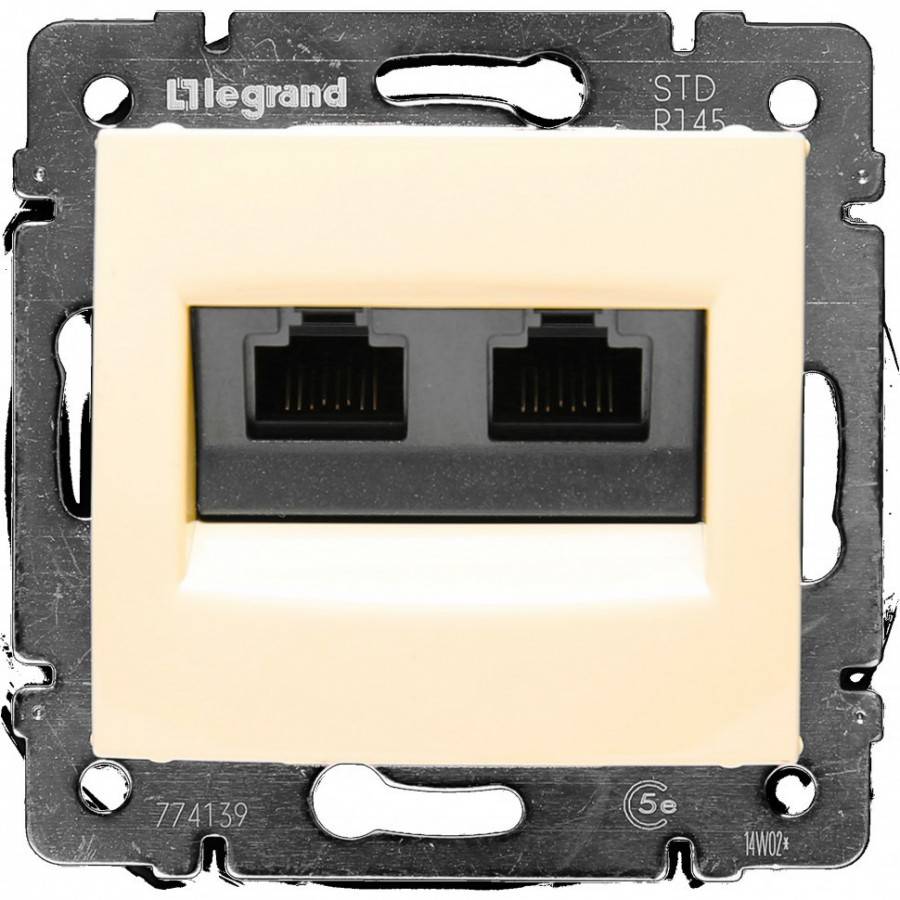

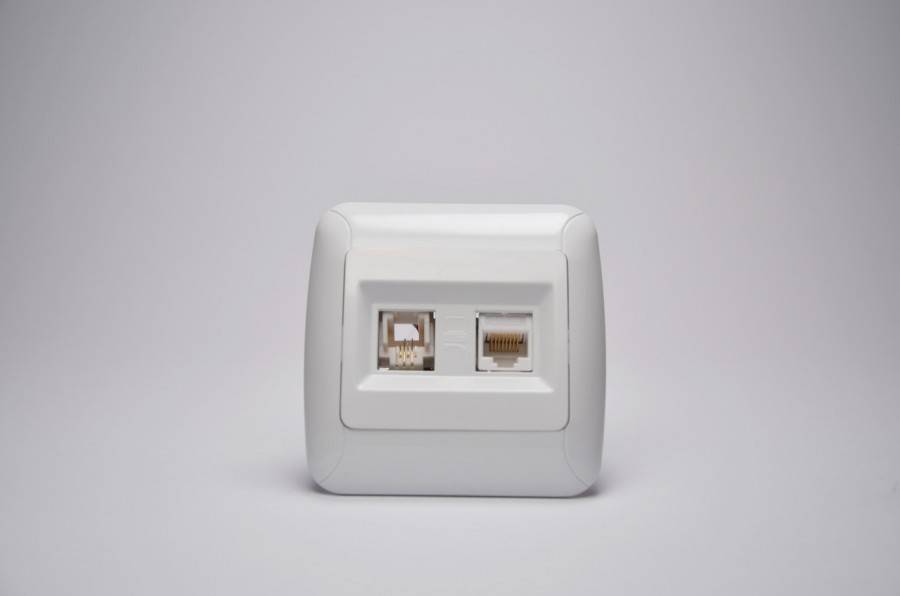

Как подключить компьютерную розетку

Вне зависимости от типа устройства подключение компьютерной розетки делается по готовой схеме. Основные шаги:

Протянуть конец витой пары в основание розетки, затем снять оплетку на 5-7 см, как будет удобно. Раскрутить и выпрямить свободные концы кабельных проводников

Делать это надо осторожно, чтобы не повредить цветную изоляцию.

Завести витую пару в отверстие основания розетки или на место рядом со стяжкой. Протянуть из этого положения свободные проводники в их места согласно схеме, зафиксировать, отрезать лишнюю длину.

Зафиксировать кабель витой пары стяжкой или защелкой, как предусмотрено конструкцией.

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую правильно начать с составления мини-проекта, на первом этапе которого вам предстоит сосчитать длину кабеля для покупки, а также суммарное количество всех элементов коммуникации и крепежей. Проверьте себя: нет ли лишних элементов? Они будут «съедать» сигнал.

Если вы хотите провести скрытый монтаж, то дополнительно вам нужно подсчитать суммарную длину защитных пластиковых коробов для погружения проводов в стены. Предварительно вы должны составить структурную схему всех подключений по всем комнатам.

Конструктивные особенности ТВ розеток

В самом общем виде, ТВ розетка предназначена для подключения антенного входа приемника специальным коаксиальным кабелем. Она позволяет скрыть коммуникационные линии передачи, а также обеспечить возможность одновременного подвода нескольких различных видов сигнала к приемнику либо подключение нескольких устройств к одной линии.

Конструктивные особенности ТВ розеток отличаются в зависимости от типа подключения и вида сигнала.

Различают два типа включения телевизионных розеток, а именно:

• Подключение по схеме звезда;
• Проходная схема подключения

Кроме всего прочего, важно знать аббревиатуру при обозначении тв розеток. Возможны следующие варианты маркировки:

• Разъем TV – для подключения аналогового антенного входа. По нему же подключается цифровой телевизионный вход или приставка цифрового телевидения. Частота сигнала в диапазоне 45…1000 МГц;
• Разъем R – вход радиоприемника с частотой сигнала 92…108 МГц. Это обычный FM диапазон;
• Разъем SAT – подключение спутниковых антенн, с частотой сигнала 950…2500 МГц;

Существуют розетки с комбинированными TV+R, TV+SAT или TV+R+SAT разъемами. В этом случаем имеет место некая универсальность, позволяющая подключать различные виды приемников.

Хочется отметить: такая возможность, в конечном итоге, не всегда дает ожидаемый результат: передать широкий диапазон частот с сохранением линейности уровня сигнала невозможно, либо все каналы будут работать не в том качестве в каком должны, либо один или несколько, но на качестве это отразиться однозначно.

Если сравнивать телевизионные и обычные, силовые, то подключение тв розеток, как было отмечено ранее, возможно в двух вариантах. Для каждого из них свойственны свои особенности и нюансы, а потому рассмотрим оба подробнее.

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтересовать: Правильная схема подключения телевизионных розеток
