Разводка труб REHAU производится способом холодной запрессовки при помощи подвижной гильзы. Соединение создаётся герметичное и неразъёмное, а это позволяет спрятать его под стяжкой либо в штрабу без какого либо доступа к местам состыковки во время использования.

Соединение полиэтиленовых труб REHAU осуществляется очень просто. На трубы одеваются закреплённые в тисках гильзы, повёрнутые фаской к месту будущего соединения, после чего осуществляется расширение труб (без нагрева) при помощи эспандеров, а дальше трубы запрессовываются при помощи подвижных гильз.

1. Такой метод соединения труб с применением подвижных гильз даёт большой ряд преимуществ, которых не возможно достичь при использовании других типов стыковок:
2. Отпадает необходимость применять пайку, сварку и сварочное оборудование. Этим самым уходит вероятность негативного влияния оборудования на здоровье рабочих, осуществляющих разводку труб.
3. Применение надвижных гильз даёт возможность устранить вероятность возникновения пожара, которая имеет относительно большой процент при проведении сварочных работ.
4. Процесс соединения труб поддаётся визуальному контролю, что даёт прекрасную возможность вносить корректировки в реальном времени, к примеру, если вдруг возник перекос в месте состыковки, который может в дальнейшем сказаться на герметичности соединения.
5. В месте стыковки сужение сечения труб не значительно, поэтому изменение реакции на действие внутреннего давления не происходит, что даёт гарантию устойчивой работы в течение всего срока эксплуатации.
6. Использовать сделанное соединение можно сразу после проведения работ.
7. Необходимость применять при разводке иные инструменты для пайки, склеивания, нарезки и сварки, кроме комплекта rautool отпадает.
8. Сравнение стоимости этого метода соединения с другими способами показывает, что он экономит не только на ресурсах, но и на трудозатратах, тем самым уменьшая количество времени, которое требуется на всю работу для прокладывания трубопровода;
9. Для соединения нужно использовать, только производимые фирмой производителем фитинги разной формы и назначения. Они дают возможность проводить разводку труб REHAU практически во всех точках санузла, даже при условии, что доступ к ней затруднён.

Производители труб PEX

На российском рынке представлено большое количество предприятий, производящих трубы из сшитого полиэтилена. Наибольшей популярностью пользуется продукция:

• STOUT. Предприятие объединяет несколько производств, размещенных в России и нескольких европейских странах. В каталоге выпускаемой продукции – три вида многослойных труб из сшитого полиэтилена;
• TIM. Компания создана в 1994 году. Включает 6 производственных предприятий в Китае, имеет коммерческие представительства в России, Италии, США и Франции. Помимо труб из сшитого полиэтилена, производит обширный перечень изделий и конструкций для систем водоснабжения и отопления;
• VALTEC. Совместная российско-итальянская компания. Создана в 2002 году. В настоящее время выпускает обширный ассортимент оборудования и комплектующих для выполнения сантехнических работ;
• REHAU. Известный на российском рынке производитель из Германии. Одним из первых наладил производство труб из сшитого полиэтилена. Поставляет полный спектр материалов и комплектующих, необходимых для прокладки наружных и внутренних сетей;
• KAN. Компания создана в 1990 году. Имеет производственные мощности в Германии и Польше. Занимается разработкой и изготовлением систем для водоснабжения и отопления KAN-therm Press, популярных на европейском и российском рынках. Их составные элементы – трубы из сшитого полиэтилена и фитинги полифенилсульфона (PPSU);
• Aquaterm. Ведущий мировой производитель инновационных трубопроводных систем из Германии. Создан в 1973 году. Занимается изготовлением большого количества разновидностей труб PEX, а также комплектующих для прокладки инженерных коммуникаций.

Преимущества и недостатки

Продукция Rehau Rautitan изготавливается из полимерных соединений высокого качества по самым современным технологиям, что обеспечивает ее потрясающие эксплуатационные качества.

Трубы Rehau обладают неоспоримыми достоинствами.

• Уникальная система соединения. Надвижные гильзы позволяют проводить качественный монтаж даже людям без особых навыков, при этом шанс неправильной стыковки составляет около 2%. А также она обеспечивает следующее:
  • монтаж трубопровода без сварки, пайки или других спецсредств;
  • высокую надежность и герметичность стыка, в связи с чем трубы можно зашивать в стены не опасаясь протечек;
  • минимальные сроки работ.
• Уникальная внутренняя поверхность. На внутренних стенках труб Rehau не образуются отложения солей, накипи и других проблем, характерных для металлических трубопроводов и других полимерных труб.
• Высокая рабочая температура. Ее показатели колеблются в зависимости от типа в интервале +90–95ºС.

• Отличная эластичность и гибкость, без изломов.
• Высокая устойчивость к абразивным материалам, механическим ударным воздействиям, вибрации.
• Полимер отлично поглощает шум.
• Трубы не корродируют, не ссыхаются, не гниют.
• Полимер полностью устойчив к циклу замораживания и размораживания.
• Трубы производятся из инертных веществ, не наносящих вред здоровью.
• Отличная память материала. После сгибания труба восстанавливает свою форму. При растягивании восстановление формы происходит, если удлинение не превышало 300%.
• Срок эксплуатации зависит от условий и колеблется от 5 лет (при самых тяжелых) до 50 лет (при нормальных).

Кроме положительных качеств, у продукции Rehau имеются свои слабости, такие как:

• водопроводные трубы очень прочные и упругие, для сгибания изделий диаметром более 32 мм понадобятся инструменты;
• надвижные фитинги стоят недешево, а с увеличением диаметра трубы их цена растет;
• материал труб уязвим к воздействию прямых солнечных лучей.

Примерная стоимость труб зависит от типа, а именно:

• Rehau Rautitan Stabil диаметром 16–32 мм стоит примерно 110–375 рублей за 1 м;
• Rehau Rautitan Flex диаметром 32 мм обойдется в 305–310 рублей за 1 м, а при диаметре 50 мм – 620 рублей;
• цена за 1 метр Rehau Rautitan His при диаметре 16 мм составит примерно 115 рублей, при диаметре 32 мм – 445 рублей, а максимально широкий вариант в 63 мм – около 1170 рублей.

Основные виды и технические характеристики

Трубы для теплого пола из полиэтилена с алюминиевым покрытием повышенной прочности Stabil Наибольшим спросом в линейке труб Рехау для теплых полов пользуются модели Stabil, Pink, а также Flex.

Stabil

Трубные изделия марки Stabil отличаются высокой универсальностью, позволяющей применять их при обустройстве теплых полов и в различных контурах отопления. Они изготавливаются на основе полиэтилена, покрытого тонким слоем алюминия по технологии PE-RT. Для полноты описания следует ознакомиться с техническими характеристиками этих изделий, которые нормируются для различных температурных показателей. При рабочей температуре теплоносителя они выглядят так:

• рабочее давление, при котором система функционирует длительное время до 6-ти атмосфер;
• предельно допустимое давление, выдерживаемое стенками труб – до 10-ти атмосфер;
• минимальный радиус изгиба в миллиметрах – 60;
• срок службы – до 50 лет;
• возможность работы при высокой температуре горячего носителя (до 95-100 градусов).

Для различных температурных показателей величина рабочего и предельного давлений может сильно отличаться от нормируемого показателя. Она варьируется в диапазоне от 6-ти до 20-ти атмосфер. Изделия этого класса содержат в комплекте ряд дополнительных элементов, представленных специальной гильзой с соединительной муфтой. Последние предназначены для надежной герметизации трубных соединений, существенно повышающей удобство и качество монтажа.

Flex

Серия Флекс выпускается без алюминиевого покрытия, поэтому более гибкая в укладке Серия изделий Flex по своему устройству лишь немногим отличается от рассмотренной разновидности труб. Разница состоит в следующих нюансах:

• отсутствует характерное для серии Stabil алюминиевое покрытие, что повышает гибкость изделия и упрощает его монтаж;
• внутренние поверхности трубных заготовок защищены особым составом, исключающим риск попадания воздуха внутрь проточного канала;
• для их сочленения используется комплект специальных надвижных гильз, позволяющих обходиться без уплотняющих деталей и стыкующих узлов.

Pink

Трубы Пинк имеют меньшую теплоотдачу, но более прочные Продукция марки Pink изготавливается из розового (красного) полипропилена, ее характеристики практически не отличаются от уже рассмотренных показателей для PE-RT изделий. Существенным отличием, касающимся особенностей производства, является использование защитного слоя, изготовленного по технологии Eval. Несмотря на то что его применение снижает тепловую отдачу системы трубных нагревателей, за счет инновационного подхода повышается устойчивость к разрушающим воздействиям и деформациям.

Класс огнестойкости трубных изделий этой серии – В2. Они также поставляются в виде бухт длиной 100 или 50 метров в зависимости от диаметра труб. При желании выбираются фиксированные отрезки заготовок длиной 30, 12 или 6 метров. Изделия этой серии оптимально подходят для обустройства полов в жилых и промышленных строениях, а также для обогрева пандусов, спортивных дорожек и открытых площадок.

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

• приобрести необходимый инструмент;
• предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

1. приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

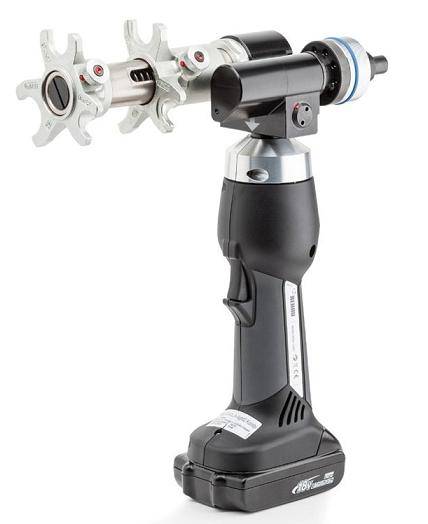

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

1. согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

Процесс отреза трубы нужного размера

1. подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

1. на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
2. насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
3. на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

1.  на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

1. расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

1. к фитингу подводится ранее установленная гильза;
2. используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

Монтаж

Нарезка труб производится согласно чертежам. Процесс отреза трубы нужного размера не представляет сложностей, если в работах использовать труборез.

Каждый участок трубопровода нужно собирать соответствующими фитингами. Целесообразно готовить все участки труб согласно чертежам, а затем проверять сборку по схеме. Прежде чем скреплять изделия с радиаторами, их нужно расположить на полу в нужном порядке.

Эту работу нельзя упускать, если установка производится в городской квартире. Замена потребует отключения отопительной системы всего дома. Если у вас для работ будет специальный инструмент, фитинги можно быстро зафиксировать одним поворотом инструмента. Трубы с фитингами удобнее собирать надвижными гайками. Гайки нужно завинтить до упора, а лишь затем проверить общую герметичность. Только после полного убеждения в правильности сборки можно делать первый тестовый прогон.

Процесс сборки труб Rehau универсальный, успешно используемый как при подключении радиаторов, так и при сборке теплого пола. Разводка труб в системе теплого пола – немного сложный процесс, так как большее количество времени уйдет на правильное укладывание труб по определенной структуре. Следует учесть, что гильзы, используемые при стыковке труб, должны быть зафиксированы в следующем порядке.

Подберите деталь с размером полностью соответствующей размеру трубы. Концы рукоятки используемого инструмента нужно расположить под прямым углом. Используемую насадку нужно четко держать на эспандере и закреплять на штифте до упорной арматуры.

Гильза надевается на трубу, соединенную фитингом. Размер гильзы должен быть соответствующий. Труба надевается на обратный конец насадки с расширителем. Если свести рукояти эспандера вместе, изделие расширится. Расширенный конец нужно соединить с фитингом, который нужно смонтировать в этой точке. К фитингу крепится гильза, которая была вмонтирована ранее. Пресс-зажимом нужно подвинуть гильзу до упора. Все, надежное соединение подготовлено.

Особо стоит отметить, что в соединяемых частях все детали должны располагаться в строго горизонтальном порядке. Если будут допущены перекосы, то соединение деталей окажется ненадежным. Монтаж труб невозможен без соблюдения нормативов безопасности, поэтому опрессовка – важная деталь процесса, о которой подробнее в следующем разделе нашей статьи.

Разновидности труб

По назначению изделия можно разделить на два типа: для водоснабжения и отопления.

Также разделяют внутренние инженерные системы и системы поверхностного отопления и охлаждения. Первые могут использоваться как для водоснабжения, так и для отопления, вторые – только для отопления/охлаждения.

В отдельную категорию выносятся системы теплоснабжения.

Компания Rehau также выпускает полипропиленовые трубы внутренней канализации.

Для внутренних инженерных систем используются специальные трубы RAUTITAN his и RAUTITAN pink. Первые предназначены для холодного и горячего водоснабжения, вторые используются для систем отопления.

Вся продукция Rehau изготавливаются методом RE-Xa, то есть методом пероксидной сшивки. Предлагаемый диаметр – от 16 до 63 мм.

В качестве универсальных труб можно использовать RAUTITAN stabil, однако их максимальный диаметр – 40 мм, либо RAUTITAN flex с диаметром до 63 мм.

Новинкой являются изолированные трубы этих марок, имеющие слой экструдированной изоляции из вспененного полиэтилена. Предназначены они для теплоизоляции системы отопления на несущих перекрытиях.

Изоляция позволяет:

• усилить водооталкивающий эффект;
• повысить устойчивость к старению;
• защитить от тепловыделений, конденсаций;
• защитить от передачи звука по конструкциям здания.

Для систем поверхностного отопления и охлаждения (к таким системам относятся и теплые полы) предлагаются RAUTHERM S и RAUTHERM SPEED. Особенностью второй является наличие клейкой ленты на поверхности для крепления к матам для укладки.

Помимо напольных систем, могут обустраиваться как настенные, так и потолочные. При этом потолочные предлагаются в виде гипсовых плит с уже встроенной трубой.

В качестве систем теплоснабжения используются RAUVITHERM UNO (с одной изолированной трубой) и RAUVITHERM DUO (с двумя).

Находят применения в следующих сферах:

• централизованное и локальное водоснабжение;
• водоснабжение питьевой и горячей водой;
• бассейновая техника;
• холодильная техника;
• промышленность и сельское хозяйство;
• соединения воздушно-водных насосов;
• тепловые насосы, использующие тепло земли.

Шумопоглощающая система внутренней канализации представлена RAUPIANO PLUS. Диаметр этих изделий от 40 до 200 мм. Это полимерные многослойные трубы с усилениями в зонах поворотов. Для поглощения шума также используются специальные хомуты. Полипропилен дороже пнд труб, однако он легче, прочнее и имеет более гладкую поверхность, поэтому более устойчив к загрязнениям.

В чём главные преимущества и особенности

1. Наличие обратной усадки. Изделия способны сопротивляться высоким показателям давления, а после его длительного воздействия они возвращаются к первоначальной форме. Другие материалы со схожими параметрами просто растягиваются спустя некоторое время и приходят в негодность окончательно.
2. Повышенный показатель термостойкости. Такие трубы нормально работают при температурах до 120 градусов.

• Доступность цен.
• Способность сопротивляться замерзанию.
• Переносят высокие температуры и давления.
• Удобный монтаж.
• Небольшой вес.
• Высокий показатель шумоизоляции у Бир Пекс, Рехау и других фирм. Благодаря чему само помещение защищено от посторонних звуков. Всплески давления полностью поглощаются самой системой.
• Продолжительный срок эксплуатации вместе с высокой прочностью. О гниении и коррозии при работе с этим материалом можно забыть.
• Экологичность. Полиэтилен не выделяет вредных веществ, даже когда его сильно нагревают.
• Эластичность.

Преимущества и недостатки

Продукция Rehau Rautitan изготавливается из полимерных соединений высокого качества по самым современным технологиям, что обеспечивает ее потрясающие эксплуатационные качества.

Трубы Rehau обладают неоспоримыми достоинствами.

• Уникальная система соединения. Надвижные гильзы позволяют проводить качественный монтаж даже людям без особых навыков, при этом шанс неправильной стыковки составляет около 2%. А также она обеспечивает следующее:
  • монтаж трубопровода без сварки, пайки или других спецсредств;
  • высокую надежность и герметичность стыка, в связи с чем трубы можно зашивать в стены не опасаясь протечек;
  • минимальные сроки работ.
• Уникальная внутренняя поверхность. На внутренних стенках труб Rehau не образуются отложения солей, накипи и других проблем, характерных для металлических трубопроводов и других полимерных труб.
• Высокая рабочая температура. Ее показатели колеблются в зависимости от типа в интервале +90–95ºС.

• Отличная эластичность и гибкость, без изломов.
• Высокая устойчивость к абразивным материалам, механическим ударным воздействиям, вибрации.
• Полимер отлично поглощает шум.
• Трубы не корродируют, не ссыхаются, не гниют.
• Полимер полностью устойчив к циклу замораживания и размораживания.
• Трубы производятся из инертных веществ, не наносящих вред здоровью.
• Отличная память материала. После сгибания труба восстанавливает свою форму. При растягивании восстановление формы происходит, если удлинение не превышало 300%.
• Срок эксплуатации зависит от условий и колеблется от 5 лет (при самых тяжелых) до 50 лет (при нормальных).

Кроме положительных качеств, у продукции Rehau имеются свои слабости, такие как:

• водопроводные трубы очень прочные и упругие, для сгибания изделий диаметром более 32 мм понадобятся инструменты;
• надвижные фитинги стоят недешево, а с увеличением диаметра трубы их цена растет;
• материал труб уязвим к воздействию прямых солнечных лучей.

Примерная стоимость труб зависит от типа, а именно:

• Rehau Rautitan Stabil диаметром 16–32 мм стоит примерно 110–375 рублей за 1 м;
• Rehau Rautitan Flex диаметром 32 мм обойдется в 305–310 рублей за 1 м, а при диаметре 50 мм – 620 рублей;
• цена за 1 метр Rehau Rautitan His при диаметре 16 мм составит примерно 115 рублей, при диаметре 32 мм – 445 рублей, а максимально широкий вариант в 63 мм – около 1170 рублей.

Материалы для систем отопления компании Рехау

Состав труб и разновидности

На фото – универсальные полиэтиленовые трубы с различными фитингами.

Трубы отопления Рехау производят из сшитого полиэтилена. Однако здесь требуется некоторое уточнение: существует множество компаний, которые выпускают изделия из этого материала, но далеко не все могут похвастать таким же уровнем качества. В чем секрет немецкой фирмы?

Дело в том, что сшитый полиэтилен можно получить различными способами – нагревом в присутствии пероксидов, обработкой силаном с катализаторами, бомбардировкой электронами и рентгеновскими лучами, азотной технологией.

Соответственно, материалы называют PE-Xa, PE-Xb, PE-Xcи PE-Xd. Наиболее качественную сшивку – до 85 % – дает только пероксидная технология (PE-Xa), именно она чаще всего применяется в изготовлении материалов немецкой торговой марки Rehau.

Молекулы полиэтилена сшивают путем образования свободных связей вследствие удаления отдельных атомов водорода.

Также следует помнить, что кислород стремится выровнять свою концентрацию и проникает через различные проницаемые мембраны, к которым относится и полиэтилен.

Для противодействия этому эффекту были разработаны трубы специальной структуры:

1. Материалы со слоем из сваренного встык алюминия. Структура изделия выглядит так: PE-Xc – Al – PE-Xa. Это универсальные трубы серии Rautitanstabil, которые подходят для систем подачи питьевой воды и систем отопления;
2. Материалы со слоем из этиленвинилалкоголя. Здесь структура немного иная: PE-Xa – EVOH – PE-Xa. Данная компоновка подходит для универсальных и чисто отопительных труб, использована в изделиях серий Rautitanflex (универсальные)и Rautitanpink (чисто отопительные).

Металлопластиковая труба Рехау для отопления и водоснабжения серии Rautitanstabil.

Характеристики и особенности

Материал позволяет создавать самые необычные и сложные системы.

Технические характеристики продуктов данной торговой марки позволяют использовать их в различных условиях, в том числе для радиаторной разводки, магистралей подачи теплоносителя и теплых полов:

• Состав изделий: PE-Xc – Al – PE-Xa, PE-Xa – EVOH – PE-Xa;
• Максимальная рабочая температура – 95 °C, нормальная рабочая температура – 70 °C, температура допустимого кратковременного пика – 110 °C;
• Максимальное рабочее давление – 10 атмосфер, возможны кратковременные скачки до 20 атм.;
• Гарантированный срок эксплуатации – не менее 50 лет.

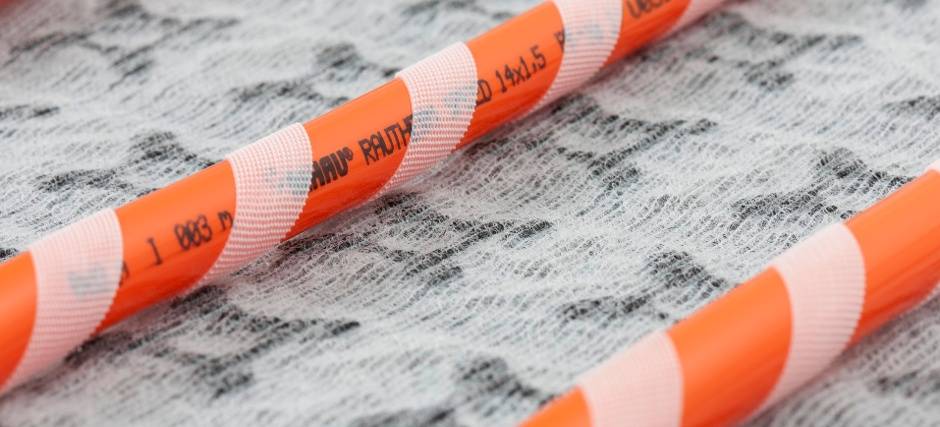

Труба отопления Рехау Rautitan Pink поставляется в бухтах.

К особенностям изделий можно отнести такие их качества, как эффект памяти формы (материал стремится вернуть первоначальную форму при деформации), возможность гнуть трубы небольших диаметров без инструмента, шумопоглощающий эффект и теплоизоляционную активность.

Также сшитый полиэтилен дает минимальные значения температурных расширений по сравнению с другими видами пластиков, что весьма существенно для отопительных трубопроводов.

Изделия можно использовать для всех видов радиаторной разводки.

Само собой, для PE-X актуальны качества, характерные для всех пластиков: низкая плотность и вес трубопровода, химическая и коррозионная инертность, высокая ударная вязкость, низкая шероховатость внутренней поверхности, эластичность и способность противостоять гидроударам.

Можно создавать коллекторные узлы и сложные системы.
