По каким параметрам выбирать трубы и фитинги для водоснабжения

Современный комфорт дома

В системах водоснабжения

А чтобы его создавать, нам нужны все жизненноважных коммуникационные системы в нашем жилье, которые в частности состоят из различных деталей.

Основные требования, которые выдвигаются к трубопроводу – это качественные материалы, прочность соединения и долгий срок службы. Чтобы достичь этой цели, необходимо использоваться хороший материал труб и соединительных элементов. Фитинг, как раз тот элемент системы, без которого не обойтись.

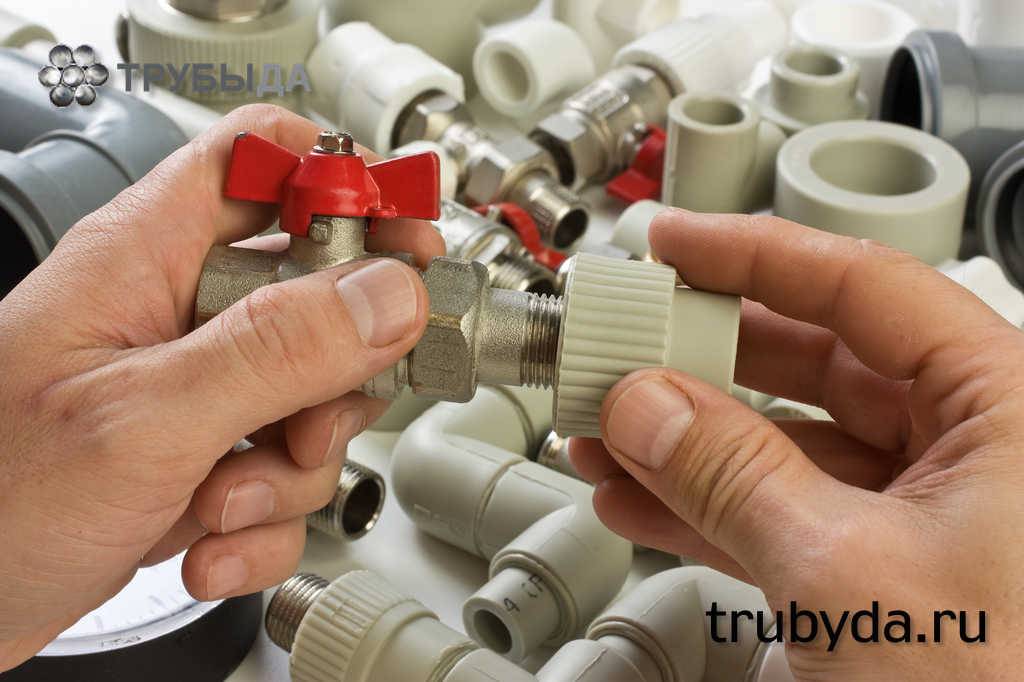

Виды фитинга

• Переходник;
• Штуцер.
• Муфта;
• Заглушка;
• Тройник.

С учетом места использования фитинг делится на промежуточный и присоединительный. В случае соединения труб одинакового размера, требуются прямые узлы.

В зависимости от способа соединения данные элементы подразделяются на:

• Обжимные фитинги – оснащены особым кольцом для уплотнения, которое обеспечивает герметичное соединение труб.
• Пуш-фитинги используются для всех типов труб.
• Компрессионные фитинги для труб отличаются легкостью установки и имеют определенную популярность.
• Резьбовые фитинги – это самый древний способ соединения труб, имеющий резьбу с внешней стороны. Их необходимо накручивать на трубу.
• Пресс-фитинги для металлопластиковых труб.

Классификация элементов для соединения труб в зависимости от материала изготовления:

• Чугунный фитинг.
• Стальной фитинг.
• Латунный фитинг для труб.
• Бронзовый фитинг.
• Пластиковый фитинг
• Металлопластиковый фитинг.
• Медный фитинг.

Примечание.

• Пуш-фитинги – это новаторское решение, которое предлагает рынок строительных материалов. Обрел свою популярность благодаря универсальности использования.
• Фитинг из бронзы по праву считается самым лучшим соединительным элементом. Он изготовлен из чистого сплава с высоким уровнем экологичности, который имеет антикоррозийные свойства и используется в системах газо- и водопровода.
• Фитинг из латуни зачастую применяется в качестве соединительного элемента в системах водопровода и отопления. Детали имеют особое покрытие, устойчивое к ржавчине.
• Хромированный фитинг отлично противостоит окислению.

Нюансы сборки металлопластиковых труб

Монтаж выполняется специальным инструментом: ножницами-труборезами, калибратором, оправками для прогиба труб (внутренними и внешними), пресс-инструментом и ключами гаечными.

Соединение металлопластиковых труб обычно производится компрессионными или пресс-фитингами. Принцип монтажа сгонов через компрессионные фитинги достаточно прост, базируется на резьбовом соединении. Сборка с использованием пресс-фитингов сложнее, рассмотрим ее подробнее.

Надежность сборки водопровода из пластиковых труб в значительной степени связана с фитингами, качеством их изготовления и монтажа на коммуникациях. Выбирать фитинги, опираясь только на цену — неверно (+)

В конструкцию пресс-фитингов,  применяемых в сборке металлопластиковых коммуникаций, входит внутренний штуцер и гильза обжимающая. В центре пресс-фитинга расположено кольцо из пластика-диэлектрика.

Перед началом монтажа проводится обрезка трубы, при этом место реза на ней изменяет форму на овальную. Для возвращений концу металлопластиковой трубы круглой формы применяется особый инструмент – калибратор.

Внешне он напоминает многоярусную детскую пирамидку, только кольца несъемные. Для выравнивания обрезанного конца трубы до определенного радиуса калибратор ввинчивается внутрь ее при помощи рукояти.

Чтобы смонтировать компрессионный фитинг, требуется последовательно установить на трубе гайку с разрезным кольцом, с осторожностью до упора ввести в трубу штуцер, следом завинтить гайку. Для выполнения соединения пресс-фитингом, на трубу заводится обжимное кольцо, затем вставляется штуцер и, с помощью пресс-клещей выполняется обжим гильзы

Для выполнения соединения пресс-фитингом, на трубу заводится обжимное кольцо, затем вставляется штуцер и, с помощью пресс-клещей выполняется обжим гильзы.

Крепление металлопластиковой трубы на поверхностях осуществляется на особые клипсы, предварительно закрепленные на полу или стенах.

Поскольку металлопластиковые трубы хорошо гнутся, их резка с установкой фитинга в зоне изгиба не нужна. Для придания такой трубе изогнутой формы используются внутренние или внешние гибкие оправки.

Подбор водопроводной трубы по диаметру

Основные характеристики системы, влияющие на выбор сечения изделий, это напор жидкости, число стыков, поворотов и общая длина трубопровода.

В целом, не представляет особой сложности рассчитать требуемый диаметр, используя формулы, в которые подставляются перечисленные выше исходные данные.

Но на практике, благодаря ограниченному диапазону диаметров изделий и отсутствию времени на расчёты, такой способ практически не применяется.

Вместо этого домашние мастера просто останавливают выбор на трубах следующих диаметров:

• 1/2 дюйма, или 15 мм;
• 3/8 дюйма, или 10 мм.

При установке стояка используют трубы со значениями внутренних диаметров:

• 1 дюйм, или 25 мм;
• 3/4 дюйма, или 20 мм.

Нужно также учитывать, что у пластмассовых изделий значение внутреннего диаметра может существенно колебаться: например, у трубы в полдюйма он составляет 11-13 мм, в зависимости от предприятия-изготовителя. Поэтому точно определить имеющийся и требуемый для замены диаметры в силах только опытный мастер.

Когда осуществляется сложная разводка и напор в системе меньше стандартного, следует попробовать заменить используемые трубы на аналогичные изделия большего диаметра. Впрочем, использовать продукцию с сечением больше, чем у стояка, смысла нет.

Демонтаж старой водопроводной системы

Этот этап необходим лишь в том случае, если в вашей ванной комнате есть старая водопроводная система, которую необходимо заменить. Работа эта достаточно простая. В первую очередь необходимо перекрыть доступ воды в квартиру, а затем, не спеша, аккуратно удалить старую «начинку» водопроводной системы.

Более сложной в выполнении будет замена всего водяного стояка в квартире, опять же, если в этом есть необходимость. И здесь вам не обойтись без слуг ЖЭУ, т.к. на некоторое время необходимо полностью перекрыть водяной стояк в доме. С этой целью стоит просто позвонить в вашу управляющую компанию и выяснить, к кому обратиться по интересующему вас вопросу.

Типоразмеры канализационных труб таблица, маркировка, ГОСТ

Чтобы произвести монтаж системы канализации, необходимо приобрести трубные изделия и соединительные элементы тех размеров, которые указаны в проекте. Торговля предлагает типоразмеры канализационных труб в достаточно широком ассортименте, что позволяет создать трубопровод любой конфигурации с любой толщиной стенок.

Основные параметры трубопровода

• внешний диаметр канализационной трубы,
• внутренний диаметр,
• условный проход (Dу или Ду) — номинальное или округленное значение внутреннего сечения,
• номинальное сечение (Dn или Дн),
• толщина стенки.

На маркировке всех пластиковых трубных изделий указывается наружное сечение и толщина стенки, на чугунных — условный проход в миллиметрах. Проблемы могут возникнуть, когда при монтаже используются комбинированные фитинги (из металла и пластика), которые маркируются в миллиметрах и дюймах. В подобных ситуациях необходимо сравнивать элементы в различных системах измерения.

СНиП 2.04.01-85 определяет расчет диаметра канализационной трубы. Но для дома или квартиры эти формулы слишком сложные. На практике применяется другой подход — в квартире или стандартном загородном доме не превышает 10 см.

Исходя из этого:

• для раковины, ванны, умывальника, писсуара, биде — 5-7,5 см,
• для унитаза — трубы пластиковые диаметр 100 или 110 мм,
• отводы от стиральных и посудомоечных машин — 2,5 или 3,2 см,
• разводка по дому или квартире — 5 см,
• стояк в доме, в котором не более пяти этажей — внутренний Ø 110,
• стояк в доме выше пяти этажей — Ø160,
• соединение нескольких стояков (лежевка) в многоэтажном доме — 200,
• вывод стоков наружу — 16 или 20 см,
• дворовая система — Ø 300,
• выпуск на колодец, участок между двумя колодцами — 20 см.

Если для прокладки канализации используются пластиковые материалы, то вместо 5 см можно использовать 4 см, вместо 10,1 см — 10 см и.т.д. Это обусловлено гладкой внутренней поверхностью этих изделий, которая во время эксплуатации практически не покрывается ржавчиной или другими отложениями.

Существует такое понятие, как наименьший допустимый типоразмер, определенный Санитарными Нормами и Правилами (СНиП):

• для внутриквартального стока и уличной сети — 20 см,
• для внутриквартальной сети ливневого отвода — 20,2 см,
• для уличной ливневой сети — Ø 250.

Сечение и толщина стенки являются взаимосвязанными параметрами — чем больше сечение, тем толще стенка. Вес тоже прямопропорционален сечению. Например, внешнее сечение 16 см — вес 2 кг, или 10,1 см — вес чуть более 1 кг. Немаловажный показатель — длина отрезков. Самый короткий — 1 м, самый длинный — 6 м.

Пластиковые трубные изделия для канализации

Производятся из поливинилхлорида (ПВХ), полипропилена (ПП) и полиэтилена (ПЭ). Чтобы определить их внутреннее сечение, нужно отнять от значения наружного сечения умноженную на два толщину стенки (они указаны в маркировке).

Согласно ГОСТ Р 51613-2000 диаметр канализационных труб пвх безнапорных может быть 5, 7,5, 9, 10, 1,1, 15, 16 см. Для отвода стоков из промышленных объектов используются изделия с сечением 25 и 30 см. Основное их преимущество — они монтируются так же, как тонкие — в раструб.

Размер материалов из полипропилена определяет ГОСТ Р 51613-2000 и ГОСТ 22689.2-89 — 5, 10 и 15 см. Но существуют большого диаметра со стенкой в 5 мм. Эти изделия используются для монтажа больших магистральных трубопроводов.

Типоразмеры из полиэтилена регламентирует ГОСТ 22689.2-89. Выбор этих изделий не велик — 4, 5 см, 90 и труба 110 внутренний диаметр. Толщина стенок изделий из полиэтилена низкого давления — 3 — 5 мм. Продаются отрезками от 2-х до 9-и метров.

Диаметр пластиковой канализационной трубы необходимо подбирать, исходя из доступности соединительных элементов соответствующих размеров. Например, для материала с сечением 7,5 или 9 см найти фитинги может оказаться невозможно.

Для присоединения пластиковой внутриквартирной канализации к чугунному стояку можно использовать комбинированный фитинг или резиновую прокладку, которая герметизируется при помощи силикона или льняной подмотки. При наличии большого отверстия в чугунном стояке можно комбинировать фитинг и силикон или фитинг и обмотку.

Технические характеристики стальных водопроводных труб

Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.

Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м

Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:

• мерная длина или кратная мерной — вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
• немерная длина — в партии могут быть изделия разной длины (от 2 до 12 м).

Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.

К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены — такая продукция считается браком.

По толщине стенки изделия делятся на 3 вида:

• легкие;
• обыкновенные;
• усиленные.

Легкие трубы

Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.

Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.

Обыкновенные трубы

У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.

Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.

В списке преимуществ этого сорта металлопроката следует назвать:

• оптимальный вес — в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
• допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
• средняя стоимость — достигается за счет весового показателя.

При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.

Усиленные трубы

К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки — от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.

Однако у таких водогазопроводных систем есть и преимущество — они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.

Трубы под резьбу

Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.

Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:

• быть четкой и чистой;
• не допускается присутствие заусенцев и рванин;
• на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
• согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
• газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.

Устройство и принцип работы

Чугунные фитинги отливают из ковкого чугуна. После удаления прибылей, очищают и нарезают резьбу внутри или снаружи, в зависимости от конструкции и назначения детали.

После закручивания трубной резьбы, боковые стороны нитей сопрягаемых деталей плотно прилегают друг к другу, образуя герметичное соединение. Для усиления плотности узла на резьбу наматывается уплотнитель:

• ФУМ ленты;
• анаэробные герметики;
• лен сантехнический.

Трубы вкручиваются в муфты и тройники. В переходниках и угольниках одна резьба может быть наружной. При сборке системы все детали собираются последовательно по схеме, от источника поступления жидкости или газа к потребляющему оборудованию или сливной яме.

Принципы выбора

Прежде чем идти в магазин для покупки фитингов, труб, необходимо нарисовать схему трубопровода. Чертеж позволит рассчитать количество требуемых деталей. Также нужно заранее продумать диаметр трубок, обозначить места препятствий, подключения радиаторов.

Производители

Лучшие компании:

• VALTEC — итальянская компания;
• Kalde, FIRAT, Pilsa, TEBO — турецкие компании;
• Oventrop, Aquatherm, Wefatherm, Banninger — немецкие производители;
• Ekoplastik, FV-Plast — чешские компании.

Примерная цена

Цены зависят от материала, диаметра, конструкции. Средняя стоимость фитингов от зарубежных производителей — 190–250 рублей.

Преимущества и недостатки

Преимущества:

• герметичное соединение;
• долговечность, надежность;
• устойчивость к гидроударам, высоким температурам;
• простота монтажа.

Недостатки:

• для монтажа некоторых деталей нужно использовать специализированное оборудование;
• изделия из металла подвержены образованию ржавчины.

Простой монтаж фитингов

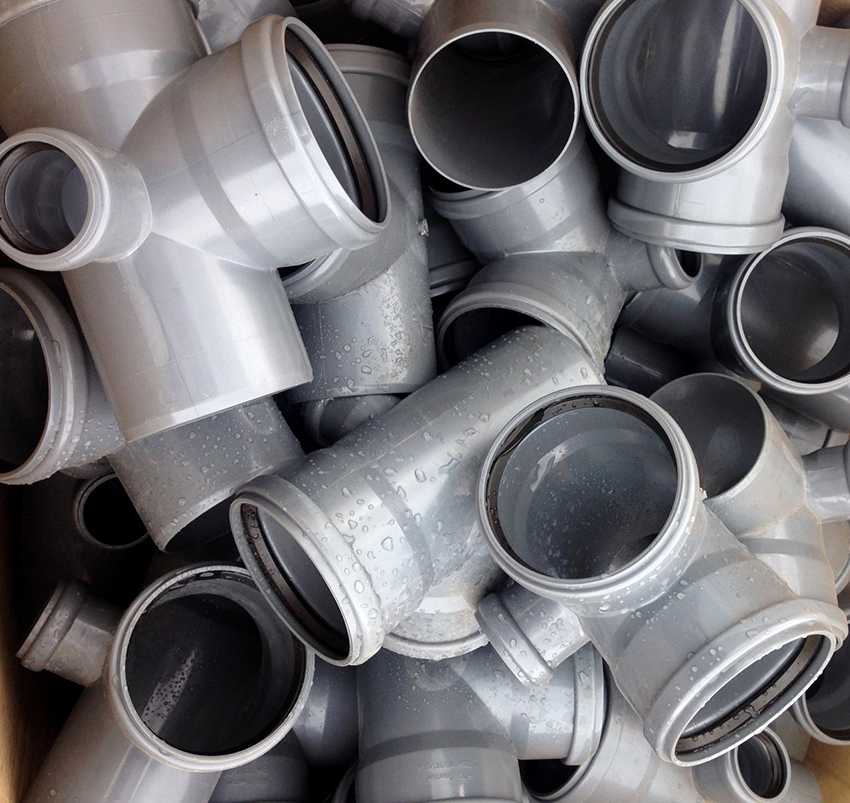

Разновидности фитингов из поливинилхлорида

В зависимости от способа соединения ПВХ-труб и фасонных частей фитинги могут быть клеевыми, резьбовыми, разъемными, предназначенными для пайки и комбинированными. Первый тип фасонных частей фиксируется к трубе посредством использования холодной сварки. ПВХ-элементы имеют раструбы, в которые входят торцы труб с минимальным зазором, что обрабатываются специальным клеем.

Резьбовые фитинги прикрепляются с помощью патрубка, оснащенного наружной резьбой и гайкой. Элементы изготавливаются из более жесткого полимера, для которого характерен меньший коэффициент эластичности. Такое техническое решение обеспечивает высокую плотность резьбового соединения.

Разъемные фитинги монтируются посредством эластичных резиновых муфт. Такие изделия не способны выдерживать высокое давление. Их целесообразно использовать для монтажа безнапорной системы водоотведения. Фитинги под пайку обеспечивают надежное и герметичное соединение путем применения низкотемпературного аппарата.

Фитинги из ПВХ бывают разъемные, клеевые, резьбовые и комбинированные.

В комбинированных вариантах с одной стороны изделия проклеивается патрубок, а с другой его стороны применяется резьбовое соединение при помощи накидной гайки. Такой вариант используется в местах с повышенными требованиями к герметичности и механической прочности креплений.

В зависимости от эксплуатационных характеристик фитинги для ПВХ-труб бывают напорными (для систем водоснабжения), безнапорными (для канализаций и ливневок) и применяемыми для разряженных сред. По назначению фасонные части из ПВХ делятся на соединяющие, разветвляющие и регулирующие.

Полипропилен считается универсальным полимером. При помощи изделий из полипропиленовых труб своими руками с использованием фитингов можно обустроить различные инженерные коммуникации. Элементы из ПНД и ПВХ имеют некоторые ограничения в сфере применения, что связано с техническими характеристиками материала. Для создания надежной и долговечной системы необходимо приобретать фитинги и трубы из одинакового материала, а также немаловажным критерием является правильный выбор способа монтажа элементов сети.

Рекомендации по монтажу

                Сборка канализации заключается в соединении труб и фасонных изделий. Чаще всего используются элементы под резиновое кольцо. Для подключения надо лишь вставить свободный конец трубы в раструб и продвинуть его внутрь до упора. Если используется сквозная муфта, ее сначала полностью одевают на одну часть трубопровода, совмещают трубы вместе и передвигают муфту так, чтобы стык оказался внутри корпуса.

                Если резина слишком тугая и соединять элементы трудно, используют жидкие моющие средства — мыло или шампунь. Ими смазывают свободный конец, после чего соединять элементы становится гораздо легче.

                Если используются клеевые соединения, состав наносится на внутреннюю часть раструба, после чего вставляется свободный конец трубопровода. Необходимо соблюдать последовательность сборки, чтобы не пришлось разбирать уже зафиксированные элементы.

Расчет пропускной способности для труб водопровода

Определение понятия пропускной способности

Перед тем, как ознакомиться с правилами, по которым рассчитывается пропускная способность водопроводных труб, необходимо изучить, что представляет собой пропускная способность вообще, и для чего необходимо выяснять данный показатель.

Пропускная способность – это метрическая характеристика, благодаря которой возможно рассчитать и показать соотношение предельного объема (в данном случае жидкости), проходящего за единицу определенного отрезка времени через сечение трубы.

Помимо привычных всем стальных водопроводных труб, с недавнего времени стали в больших объемах использоваться трубы из металлопластика или из полимеров. Именно тогда и изменилось отношение к пропускной способности труб водопровода.

В отличие от труб стальных, полимерные трубы не зарастают внутри и не подвержены коррозии в самых неподходящих местах, то есть, каналы в таких трубах не подвергаются опасности забиться внутри естественными многослойными отложениями, а пропускная способность их в течение долгого времени остается в норме. У стальной же трубы со временем пропускная способность меняется в меньшую сторону.

Определение давления в трубопроводе

Для чего как выполнить расчет пропускной способности

Кроме учета пропускной способности в соответствии с объемом транспортируемого вещества, непременно следует определить и пропускную способность непосредственно водопроводных труб для того, чтобы рассчитать метод подключения имеющихся в доме сантехнических приборов и оборудования, а также вычислить диаметр труб водопроводных.

Это необходимо сделать, например, для того, чтобы при включении на кухне крана вы могли быть уверены, что эти действия не прекратят одновременную подачу воды в ванную комнату.

Понятие гидравлического расчета трубопровода включает в себя и материалы для труб, и длину трубопровода, и число точек водопотребления и оборудования, а также пропускную способность труб.

Ее расчет можно сделать тремя разными способами, по крайней мере, таковы расчетные возможности на сегодняшний день:

1. Расчет пропускной способности труб можно произвести по специальной формуле. При пользовании формулами надо учитывать, что применяющиеся в них показатели являются усредненными, например такие, как коэффициент шероховатости Кш, который взят для определенного временного периода и конкретного вида труб.
   Пропускная способность металлической трубы – разумеется, в расчетах подразумеваются новые материалы – должна учесть и Кш, который составит 0,2 мм.
   Чтобы рассчитать пропускную способность труб как можно более точно, надо выяснить значение таких показателей, как диаметр водопроводной трубы, материал, из которого она сделана, уклон проложенной трубы, если водопровод ненапорный, также надо знать и давление при подаче воды.
   Тем не менее, для точных расчетов пропускной способности трубы будет недостаточно этих параметров – потребуется привлечь данные таблиц для каждого конкретного материала, из которого сделаны трубы.

2. Таблицы – один из вариантов получения сведений о пропускной способности труб. Таблицы принято использовать для гидравлического расчета пластиковых, стальных, стеклянных и асбестоцементных  труб – примером может служить таблица Шевелева Ф. А.
3. Программы оптимизации для водопровода. Такой метод применяют, вероятно, самые ленивые сантехники, однако нельзя не отметить, что он исключительно удобен, поскольку в программах задано максимальное количество параметров для труб тех или иных видов.
   После введения требуемых программой данных она обрабатывает их и выдает все нужные цифры. Наиболее эффективным использование программы для прокладки водопроводной сети целиком будет при массовом подключении водоразборных точек.

Пропускная способность труб рассчитывается с использованием таких параметров, как внутренний диаметр трубы водопроводной, длина всего участка, коэффициент шероховатости для того материала труб, который задан в условиях, коэффициент местных сопротивлений (отводы, компенсаторы, тройники), внутреннее зарастание трубопровода.

Правильно рассчитав величину сечения труб водопровода, а также оснастив систему компенсаторами и другими необходимыми элементами, вода в доме будет всегда идти с хорошим напором, а при ее включении в одном месте, в другом напор останется неизменным.
