Какие виды труб лучше использовать на отопление частного дома

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

• черный металл (сталь);
• медь;
• нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно – при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

• жесткие прямые с системами пресс-фитингов;
• гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

• Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
• Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение – ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

• Большая прочность и температурная стойкость.
• Эстетичный внешний вид.
• Высокая теплопроводность – можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

Медь

В вопросе, какие лучше трубы выбрать на отопление, ответ однозначный – медные. Это материал, который лучше других отдает тепло, совершенно не подвержен коррозии даже в самых неблагоприятных условиях, а срок службы медного трубопровода при грамотном монтаже – 100 и более лет.

Особенности медного теплопровода:

• Способность линии выдерживать нагрев до +500°С. Конечно, жидкость в системе такой температуры не достигает, зато у труб всегда есть запас прочности на непредвиденные ситуации.
• Прочность стенок достаточна, чтобы выдерживать разной силы гидравлические удары.
• Особенность меди – отсутствие реакции с кислородом и многими химическими веществами. По этой причине на внутренних стенках не образуется налёт даже через 100 лет.

Как и у стальных, у медных отличная теплоотдача, но это достоинство только при нахождении сети внутри помещения. На неотапливаемых участках необходимо изолировать теплопровод утеплителем.

Монтаж медных труб требует участия специалистов: отрезки соединяются пайками с капиллярными фитингами и серебросодержащим припоем.

Основной недостаток медного теплопровода – очень высокая стоимость составляющих изделий.

Правила монтажа труб для отопления своими руками

Установка системы отопления из меди с помощью специальных пресс-фитингов вполне можно выполнить своими руками. Образуются разъемные соединения, которые можно разобрать и собрать при необходимости.

Необходимые инструменты и материалы

Для разводки системы отопления понадобятся:

• Ножовка по металлу, а еще лучше – труборез.
• Напильник, наждачная бумага.
• Калибратор.
• Два гаечных ключа.
• Трубогиб.

Чертежи и схемы

В первую очередь нужно начертить схему или чертеж. Это поможет определиться с количеством фитингов и правильно закупить материалы.

Технология монтажа

Технология монтажа при помощи компрессионных фитингов проста. Фитинги для медных трубопроводов делают из латуни. Они отличаются от фитингов для пластика – внутреннее упорное кольцо делается без разреза (см. фото). Особого оборудования не требуется.

Ход работ

1. Сначала отрезается и зачищается от заусенцев. Затем калибратором срез калибруется так, чтобы он имел круглую форму (медь мягкая и заготовка при резке сминается).
2. Затем с фитинга скручивается обжимная гайка, надевается на заготовку, патрубок вставляется в фитинг, гайка закручивается вручную с небольшим усилием.
3. Затем захватывают фитинг гаечным ключом, вторым ключом затягивают гайку на 1-1,5 оборота.
4. С другой стороны заготовки работы повторяются. Затем вся заготовка монтируется в систему. Для поворотов применяют угловые фитинги, но можно изогнуть трубу с помощью трубогиба.
5. Примерно через 80 сантиметров устанавливаются кронштейны.
6. После сборки система заполняется водой и испытывается. При необходимости гайки подтягиваются с помощью гаечных ключей.

Все нюансы монтажа можно увидеть на нашем видео:

Особенности монтажа

Нельзя использовать монтаж трубопроводов на компрессионных фитингах для системы теплого пола.

Не стоит увеличивать и уменьшать диаметры трубопроводов – это не улучшит отопление и приведет к разбалансировке системы.

Особенности выбора труб для отопления в квартире многоэтажного дома

Материал для монтажа системы отопления выбирают, исходя из следующих соображений:

• надежность и безопасность;
• удобство установки;
• месторасположение в квартире;
• стоимость материалов и монтажных работ.

Надежность и безопасность

Это главные критерии для выбора: материал является одной из важных характеристик, оказывающих влияние на стабильную работу системы отопления без возникновения аварийных ситуаций.

Причины, по которым могут произойти аварии:

• Разрушение материала под действием температуры и давления теплоносителя в системе.
• Нарушение герметичности в соединениях.

С точки зрения безопасности, самым надежным считается металлический трубопровод отопления. Все детали и узлы, изготовленные из таких материалов, с запасом выдерживают температуру и давление теплоносителя в системе. В населенных пунктах Крайнего Севера, металлические трубы – единственный и безальтернативный вариант для центрального отопления.

Немаловажный фактор в пользу этого материала состоит в том, что выход из строя элементов системы (например, под действием коррозии) происходит постепенно и может быть своевременно обнаружен, а неполадки устранены без особого ущерба для владельца квартиры. Например, при протечке металлического изделия из-за возникновения свища, его можно временно закрыть хомутом.

Внимание! Пластиковый трубопровод такой возможности не имеет, при его разрушении последствия будут более печальны. Поломки пластиковых конструкций происходят в следующих ситуациях:

Поломки пластиковых конструкций происходят в следующих ситуациях:

• при установке контрафактной продукции (подделок);
• при несоответствии характеристик материала значениям температуры и давления в системе;
• при несоблюдении технологии монтажа.

Необходимо помнить:

• Чтобы избежать приобретения подделок, покупать материал следует только у официальных дилеров фирмы-изготовителя.
• Изделия должны быть сертифицированы и рассчитаны на существующую температуру и давление в системе.
• Монтаж следует выполнять в соответствии с официальным руководством по установке (которое имеется на сайте фирмы-изготовителя системы).

Удобство в монтаже

В плане скорости и удобства монтажа вне конкуренции трубопроводы из пластиковых материалов, которые не требуют определенной профессиональной квалификации, быстро и легко устанавливаются, нуждаются в минимуме инструментов для сборки.

Монтаж металлических систем менее удобен, так как более длителен по времени, трудоемок, требует высокой квалификации сварщика.

Самым удачным вариантом для установки является полипропилен. Комплект инструмента для монтажа (сварочный аппарат) недорогой и может быть взят напрокат. Тогда как инструмент для крепления пресс-фитингов на металлопластик имеет более высокую стоимость.

Место в интерьере

Трубы отопления в квартире всегда стараются скрыть, так как они портят своим видом интерьер и могут мешать установить или передвинуть мебель. Их можно спрятать в стены или уложить в стяжку пола.

Если принято решение о скрытой прокладке системы отопления, то выбирать следует конструкции из пластиковых материалов, которые можно и нужно прятать в стены или пол, так как они разрушаются под действием ультрафиолета, содержащегося в солнечном свете.

При этом нужно учитывать, что все скрытые соединения должны быть неразборными (металлопластик должен соединяться пресс-фитингами, а не компрессионными фитингами с накидной гайкой).

Стальные изделия в плане скрытой проводки очень сильно уступают полимерным материалам. Чтобы изогнуть стальную трубу для ее захода в штробу, нужно приложить много усилий, поэтому такие изделия, как правило, прокладывают открыто. Выглядят они непрезентабельно.

Медные и нержавеющие по внешнему виду выигрывают у стальных. Их тоже прокладывают открытым способом, но, в отличие от изделий из стали, они лучше смотрятся в интерьере. В стенах или полу такие трубопроводы обычно не скрывают, для этого существуют более дешевые варианты из полимерных материалов.

Стоимость материалов и монтажных работ

Самыми экономными являются системы из полипропилена – они недорогие, затраты на установку небольшие, поскольку монтаж выполняется быстро.

Чуть выше по стоимости системы отопления из черной стали. Цена материала сравнима с полипропиленом, однако, из-за высокой трудоемкости работ общая стоимость системы окажется выше, чем полипропиленовая.

Системы из металлопластика и сшитого полиэтилена находятся в средней ценовой категории.

Самыми дорогими вариантами являются медь и нержавейка. Цена на материалы превышает в 2-3 раза стоимость полипропилена, монтаж тоже недешев. Такой вариант выбирают, как правило, для воплощения дизайнерских решений.

Трубы для отопления: какие лучше для частного дома

Однозначного ответа на этот вопрос нет. Выбор следует делать, опираясь на разные обстоятельства:

• Кто будет производить монтаж? Если застройщик хочет самостоятельно установить линию теплопровода, необходимо выбирать изделия с резьбовыми соединениями: металопластик, сшитый полиэтилен. При желании собрать металлическую или медную систему, придется воспользоваться услугами профессионалов.
• Бюджет играет не последнюю роль в выборе материала труб. Если цена не имеет значения, однозначно следует приобрести медный теплопроводные изделия, они обладают лучшими эксплуатационными показателями. Самые дешевые изделия выбирать не желательно, вы рискуете дважды заплатить за экономию: бюджетные трубы быстро приходят в негодность. Полипропилен при перегреве деформируется и потребует замены. Эта проблема исключена только при строгом соблюдении температурного режима.
• Как долго должна служить система? Если дом старый и требуется организация только временного теплопровода, не стоит переплачивать за дорогие изделия. При новом строительстве, безусловно, лучше отдать предпочтение трубам из металла.

В каждом регионе есть собственные производители полимерных и металлических труб, у которых можно купить полные комплекты для сборки системы отопления. При выборе поставщика не всегда целесообразно опираться на масштаб предприятия, часто и маленькие фирмы поставляют на рынок отличные трубы. Главное, что нужно запросить – сертификаты соответствия изделий стандартам и протоколы контрольных испытаний, которые подтвердят качество приобретаемого товара.

Скрытый и открытый монтаж

• Для открытого монтажа нужны специальные клипсы, которые крепятся к стене. Трубы прокладываются вдоль стен, при этом они будут проходить сквозь стены там, где это необходимо (например, между комнатами). Такой способ наиболее приемлем для монтажа металлопластиковых труб. Так как места соединения труб с компрессионными фитингами требуют дополнительной обмотки, может возникнуть течь, а из стены трубу достать уже будет невозможно. Поэтому неприемлемо использовать компрессионные фитинги для скрытой разводки.
• Для скрытой разводки используют более надежные пресс-фитинги. Такой тип разводки может быть использован для создания теплого пола или для евроремонта, когда все трубы системы отопления спрятаны в полу и стенах. Скрытая разводка должна быть выполнена до завершения окончательных ремонтных работ.

Безусловно, убирать трубы в стену или нет – дело индивидуальное. Главное – выбрать качественный материал, все соединения делать правильно и аккуратно. В таком случае вам можно не переживать о том, что система неожиданно даст течь.

Трубы из металлопластика идеальны для отопления частного дома. Благодаря простоте монтажа они завоевывают все большую популярность на строительном рынке.

О том, какие трубы лучше для отопления, металлопластиковые или полипропиленовые, споры ведутся не один год. И у одной и у другой технологии есть приверженцы. Что же такое металлопластиковые трубы? По структуре они сходны с армированными алюминием полипропиленовыми: слой алюминиевой фольги при помощи клеевых составов склеивается с двумя слоями полимера – внутренним и наружным. О качества используемого клея зависит прочность всей конструкции, а от пластика – характеристики: режим использования (температура среды), долговечность, степень химической нейтральности к транспортируемой среде.

Отличаются МП трубы по способу стыковки фольги: есть технология укладки внахлест, а есть — встык, при помощи сварки. Все лидирующие кампании, производящие качественную продукцию, используют метод сварки встык. Для этого нужна дорогая и сложная аппаратура, но такой шов гораздо надежнее. При сварке внахлест нормально согнуть трубу не получится – шов мешает: он или трескается, или складывается в гармошку, да и при постоянном повышенном давлении такой шов быстрее разрушается. В принципе, в этом случае можно не гнуть трубы а использовать фитинги во всех нужных местах, но тогда разводка получается намного дороже: каждый фитинг стоит прилично и даже с учетом того, что трубы со швом внахлест почти в два раза дешевле изделий со сварным швом, экономии не будет.

Виды и характеристики

Трубы для отопления подразделяются по материалу изготовления. Типоразмеров любого вида много, они легко доступны в магазинах. Чугунные трубы уже практически не встречаются и не применяются. По профилю для отопления применяются только изделия с круглым сечением. По способу изготовления – они могут быть сварные или бесшовные. По толщине стенки – с нормальной стенкой (для стали ходовых диаметров 20-25 32 мм толщина стенки составляет 3-3,5 мм).

Из чугуна

Применение чугунных труб для отопления – очень большая редкость из-за их нетехнологичности: сложности или невозможности сварки, невозможности нарезать резьбу в нужном месте, большого веса. Практически, очень редко встречаются ребристые трубы, которые используют как радиаторы. Монтируются они при помощи фланцев. В жилье такие трубы-радиаторы не применяются.

Из сшитого полиэтилена

Сшитый полиэтилен марки PEX — это особый вид полимера с модифицированной структурой молекулярных связей. Его основу составляет полимеризованный под высоким или низким давлением этилен. Сшивка значительно улучшает такие свойства полиэтилена, как термостойкость, гибкость, износостойкость и способность к самовосстановлению после механических нагрузок. Поэтому трубы, изготовленные из сшитого полиэтилена, отлично подходят для отопления.

Технические характеристики полиэтиленовых труб следующие:

• Плотность — 940 кг/м3.
• Низкий коэффициент линейного расширения.
• Значение максимальной рабочей температуры — 95 ºС.
• Температура плавления — 200 ºС.
• Пиковая температурная нагрузка (кратковременно) — 130 ºС.
• Параметры рабочего давления при:

1. 20 ºС — 2,3 МПа.
2. 95 ºС — 0,8 МПа.

Из черной стали

Достаточно долговечны, зарастают изнутри солями, отчего уменьшается просвет труб и эффективность системы. Основной способ монтажа – с помощью сварки или на сгонах и резьбах. В домах и квартирах практически не применяются – даже частичный ремонт системы легче выполнить пластиком.

Из нержавеющей стали

Материал используют для труб отопления очень давно. Нержавейка не зарастает, не ржавеет. Раньше монтировали на сварке, сейчас применяют и сварку, и резьбовые фитинги. Распространение ограничено ценой и сложным монтажом – и сварка, и нарезка резьбы требуют определенных навыков от мастера.

Материал пластичен и устойчив к гидроударам – поэтому для отопления можно ГОСТ предусматривает трубы с небольшой толщиной стенки (например, 2 мм). Бывают гофрированные изделия из нержавейки, но их прочность ниже, чем обычных гладких.

№11. Диаметр труб отопления

Трубы, выполненные из разного материала, представлены в различном диаметре. Чтобы подобрать наиболее подходящее значение, необходимо изучить всю схему отопительной системы и попросить помощи специалистов. Приблизительный диаметр можно рассчитать самостоятельно. Учитываются такие параметры, как площадь помещения, от которой зависит тепловая мощность, и скорость движения теплоносителя.

Многие ошибочно думают, что чем больше диаметр трубы, тем выше эффективность системы. На самом деле при выборе слишком больших труб давление в системе снижается, и отопление и вовсе пропадает – теплая вода не может обогнуть всю систему трубопровода и радиаторов. Чем меньше диаметр, тем выше скорость потока воды. В идеале скорость должна быть выше, чем 0,2 м/с, но меньше 1,5 м/с, иначе процесс циркуляции теплоносителя будет слишком шумным.

Диаметр выбирают на основе расчета требуемой тепловой мощности. Для комнат с высотой потолков до 3 м на каждый 1 м2 необходимо 100 Вт энергии. Для комнаты площадью 20 м2, например, необходимо 2000 Вт тепловой мощности, сюда стоит добавить 20% запаса, получаем 2400 Вт. Данная тепловая мощность обеспечивается одним или двумя радиаторами, если окон в комнате два – под каждое окно. По таблице смотрим, что для покрытия этой мощности необходимы трубы с внутренним диаметром 8 мм, но подойдут и 10 мм. Конечно, это все условные расчеты, но сориентироваться в бюджете на покупку труб они помогут.

Напоследок отметим, что на трубах отопления лучше не экономить – это убережет от многочисленных проблем. Отлично зарекомендовала себя продукция таких производителей, как Akwatherm, Rehau, Banninger, Wefatherm, FV-Plast.

Статья написана для сайта remstroiblog.ru.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

• армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
• металлопластиковые трубы диаметр 16мм – от 47 руб/м;
• неотожженные медные диаметр 10мм — от 280руб/м;
• отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Выбор критерии

Определяя, какие трубы лучше использовать для отопления квартиры или индивидуального дома, рассматривают их следующие физические и эксплуатационные параметры:

Коррозионная стойкость. Так как в контурах отопления протекает вода или антифриз с ее содержанием, отопительные трубы должны обладать высокой коррозионной устойчивостью.
Прочность. Стандартное давление в отопительной системе не превышает 2-х атмосфер, трубопровод должен легко выдерживать этот напор с запасом в 1,5 – 2 раза.
Температурные характеристики. Температура носителя в контуре отопления редко превышает 70 °С, для теплых полов предельным значением служит показатель около 50 °С. Понятно, что трубопровод должен выдерживать температурные параметры с запасом на случай возникновения экстренных ситуаций – перегрева теплоносителя из-за неполадок автоматики, неисправностей котла.
Теплопроводность. Трубы отопления транспортируют теплоноситель к радиаторам или сами являются теплообменниками, передавая тепловую энергию стяжке полов

В первом случае их теплопроводность не играет важной роли, а ее высокая степень даже нежелательна. При работе в контурах теплых полов наоборот, требуется высокая теплоотдача, поэтому теплопроводность трубопровода должна иметь наивысший показатель

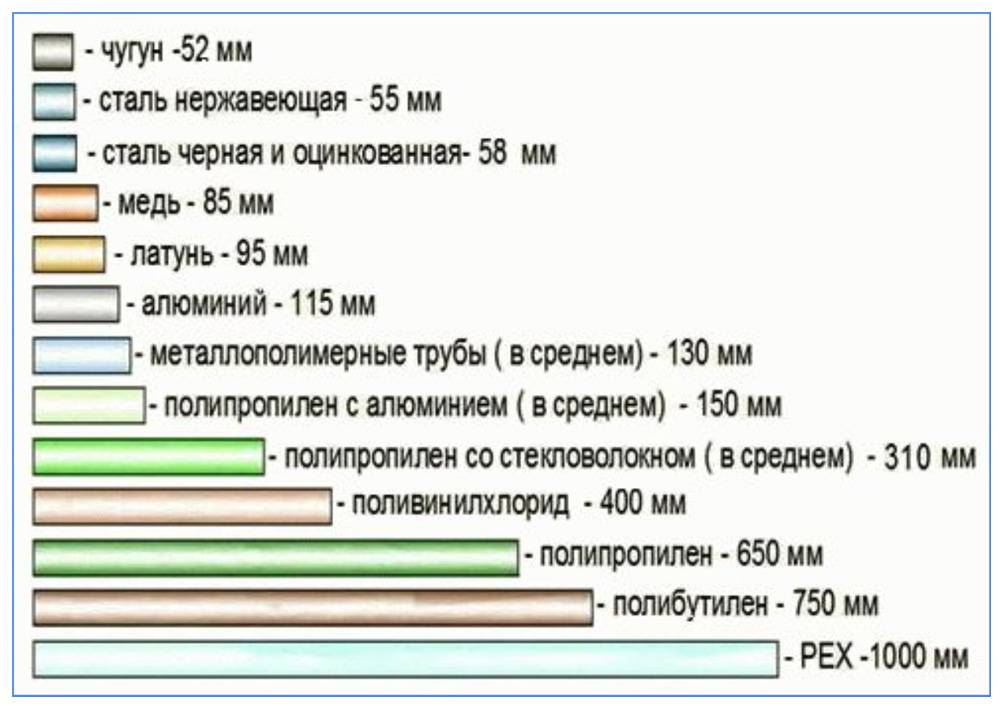

Рис. 2 Удлинение 100 метрового отрезка труб при нагреве на 50 °С

• Коэффициент температурного расширения. Общеизвестно, что все материалы при нагревании в той или иной степени расширяются, особенно это сказывается на полимерах. Если трубы для систем отопления помещают на стены или под насыпную стяжку, необходимо учитывать данную особенность пластиков и выбирать материал с наименьшим линейным коэффициентом.
• Сложность монтажа. Для соединения участков трубопроводов используют разные методы в зависимости от материалов труб, большинство технологий требует применения специального дорогостоящего инструмента и навыков работы с ним.

Также есть методы соединения пластиковых труб съемными фитингами компрессионного типа, где основным инструментом является обычный разводной ключ. А малоизвестной в сантехнике новинкой – пуш-фитингом, можно состыковать два отрезка труб из сшитого полиэтилена в течение пары секунд одним щелчком.

Размеры

При укладке контур теплых полов может быть длиной в 100 и более метров, поэтому важно, чтобы используемый трубопровод имел соответствующий размер во избежание нежелательных стыков под стяжкой. Химическая стойкость. Отопительный трубопровод нередко помещают в стены или стяжку, пропускают по нему антифризы – этиленгликоль, пропиленгликоль

Поэтому одно из основных требований к трубопроводу – стойкость к агрессивным химическим реагентам

Отопительный трубопровод нередко помещают в стены или стяжку, пропускают по нему антифризы – этиленгликоль, пропиленгликоль. Поэтому одно из основных требований к трубопроводу – стойкость к агрессивным химическим реагентам.

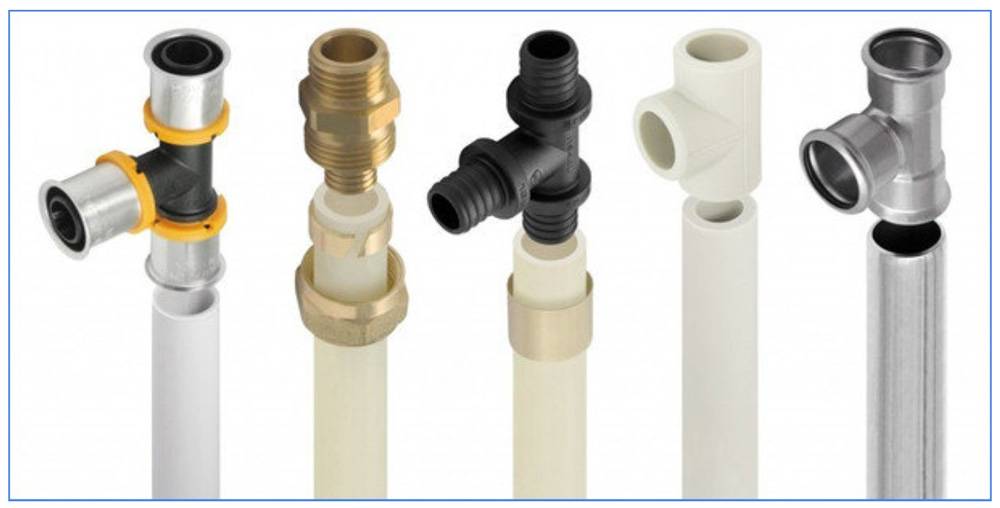

Рис. 3 Основные виды монтажа переходных фитингов на трубы: прессовка (для PEX-AL-PEX), компрессионное соединение РЕХ, напрессовка натяжной муфтой (для РЕХ), пайка РР, прессовка тонкостенной нержавейки

Долговечность. Отопительные трубы должны выдерживать продолжительную эксплуатацию (по госстандарту не менее 50 лет), при этом следует учитывать, что для полимеров срок службы в высокой степени зависит от температурных параметров теплоносителя и давления в линии.
Гидравлические характеристики. Внутренние стенки труб для отопления в квартире, индивидуальных постройках, должны иметь низкое гидросопротивление водному потоку, то есть быть идеально гладкими. Это способствует высокой эффективности системы, снижает эксплуатационные расходы (энергопотребление циркуляционного насоса).
Воздухопроницаемость. Находящийся в теплоносителе кислород – сильный окислитель металлов, коррозия разрушает нагревательные элементы, детали котла и стальную арматуру в системе

Поэтому важно, чтобы трубная оболочка не пропускала воздух, данное требование для металлов неактуально из-за их высокой плотности и важно при использовании в отопительном контуре полимерных трубопроводов

Стоимость
Главный критерий, на который сразу обращают внимание при монтаже отопления, именно благодаря более низкой цене изделия из пластика пользуются наиболее высоким спросом у населения

Виды трубных изделий из стали

Существуют различные классификации трубопровода из стали. В частности в зависимости от того, какая толщина стенки, выделяют такие виды изделий:

• Толстостенные;
• Нормальные;
• Тонкостенные.

Трубопровод из стали

По форме сечения различают такие основные виды трубопроводов:

• Круглые;
• Квадратные (ГОСТ 8639 – 82);
• Овальные;
• Прямоугольные;
• Шестигранные;
• Каплевидные.

Различают несколько классов стального трубопровода:

• Первый класс или газовая магистраль, что используется для транспортировки жидкостей, газов, прокладки кабеля, а также оросительных систем;
• Второй класс используется в магистралях высокого и низкого давления для газопроводов и нефтепроводов;
• Третий класс трубопровода разработан для работы в условиях высокого давления и температуры, преимущественно в пищевой и химической промышленности.

В зависимости от способа изготовления стальная труба бывает:

• Бесшовная (холоднодеформированная, горячедеформированная);
• Электросварная (прямошовная, спиралешовная, водогазопроводная);
• Паяльная.

Прямоугольные стальные трубы

По наличию антикоррозийного покрытия различают изделия:

• Оцинкованные;
• Неоцинкованные.

Выбираем полипропиленовую трубу: на что обратить внимание

Первоочередный параметр, на который следует обращать внимание при выборе труб из полипропилена – это диаметр. Все потому, что в каждой системе показатели давления разные, соответственно, и трубы должны быть подходящими для каждого конкретного случая.

Исходя из размеров внутреннего сечения, пп трубы для отопления бывают:

• до 16 мм– по своим параметрам они оптимальны для теплых полов, а для компенсации недостаточной гибкости изделий можно использовать переходники;
• 20 –25 мм– превосходно подходят для монтажа отопительных систем частных домов или квартир, при этом следует учитывать, что для простой отопительной системы подойдут трубы сечением 20 мм, в то время как для стояков следует подбирать трубы сечением 25 мм;
• 25 –32 мм– оптимальны для установки централизованных отопительных систем в многоквартирных домах;
• от 200 мм– находят свое применение в системах отопления больших магазинов, больниц, школ и других социально значимых объектов с достаточно большой численностью посетителей.

Итак, согласно маркировке, выделяют следующие виды полипропиленовых труб для отопления:

• PN10 – для них предельно допустимым является давление в 1 МПа при температуре теплоносителя  20ºС для систем горячего водоснабжения, и 45ºС для теплого пола. Из-за достаточно тонких стенок (до 10 мм) их не рекомендуют использовать для отопительных систем жилых помещений;
• PN16 – для данной разновидности предельно допустимое значение давления составляет 1,6 МПа при температуре теплоносителя в 60ºС. Толщина стенок этих труб, как правило, более 3,4 мм, однако резкие повышения температуры теплоносителя могут значительно снизить их срок эксплуатации. В связи с чем, гораздо надежнее будет установить более прочные трубы для отопительной системы в доме или квартире;
• PN20 – указывает на возможность использования в системах с давлением в 2 МПа при температуре теплоносителя 80ºС. Если толщина стенок подобных труб будет в пределах 16 –18,5 мм, их можно смело выбирать для организации горячего водоснабжения;
• PN25 – могут использоваться в системах с предельно допустимым давлением в 2,5 МПа, выпускаются только с армированным слоем и имеют прекрасные характеристики. Следовательно, являются самыми оптимальными для монтажа различного рода отопительных систем.

После того, как вы изучили рейтинг полипропиленовых труб, и удалось определиться с тем, какая полипропиленовая труба для отопления лучше всего подойдет, можно переходить к непосредственной установке и монтажу системы. Далее подробно рассмотрим процесс создания своими руками систем отопления в домах и квартирах.

Разновидности труб для отопления: плюсы и минусы материала

Современные автономные системы отопления монтируются из металлических или пластиковых труб. Термин «металл» объединяет несколько видов: сталь, нержавейку или медь. Категория пластиковых труб более обширна, они изготавливаются из полипропилена, металлопластика и сшитого полиэтилена.

Таблица 1. Сравнительные эксплуатационные характеристики основных видов отопительных труб.

Материал	Температура теплоносителя, град С	Шероховатость, мм	Потери давления, Па/м	Линейное расширение, мм/м2*град
Сталь	Не ограничена	0,07	5	0.012
Металлопластик	95	0,004	1,5	От 0,025 до 0,03
Полиэтилен	90	0,007	1,8	От 0.15 до 0,17
Полипропилен	70	0,01	2,0	От 0.15 до 0,17

Металлические изделия

Несколько десятилетий назад металлическими трубопроводами были оборудованы практически все системы обогрева многоэтажных и частных домов. Для изготовления использовались следующие виды материалов:

• Стальные изделия из черного или оцинкованного металла. За счет отменной прочности и высокой устойчивости металла к механическим внешним повреждениям срок эксплуатации отопительной сети достигает 20 лет. Стальные трубы не имеют ограничения по температуре теплоносителя. Поэтому их часто использовали для парового отопления, в котором температура достигает 100 – 130 градусов. Для стальных тепловых трасс показатель максимального давления составляет 30 атмосфер. Основные недостатки: подверженность коррозии, большая масса изделий, необходимость сварки соединений, высокая теплопроводность, внутренняя шероховатость.

Полимерные трубы

В настоящее время отопительные трубы из полимеров находятся вне конкуренции. Ими заменяют устаревшие стальные трубопроводы и применяют для прокладки новых тепловых сетей многоэтажных зданий, частных домов и квартир.

В отопительных системах применяют разные модификации полимерных изделий:

• Сшитый полиэтилен. Основное достоинство – термическая устойчивость материала, прочность соединений, низкий коэффициент гидравлических потерь. Для отопления применяют изделия с внутренним армированием, сохраняющим первоначальную форму трубы при длительном воздействии теплоносителя с высокой температурой. Большой плюс полиэтиленовых коммуникаций – монтаж производится без специального инструмента и оборудования.
• Металлопластик. Трубная модификация отличается многослойной структурой из двух слоев сшитого полиэтилена, клеевой оболочкой и алюминиевой вставкой. За счет такой конструктивной особенности достигается высокая устойчивость к высокой температуре подогретой воды, появляется возможность изгибать металлопластиковую трубу в любом направлении, а значит, сокращать количество соединяющих фитингов.
• Полипропилен. Главное ограничение таких труб состоит в том, что они могут выдерживать температуру теплоносителя до 70 градусов. Значительный коэффициент теплового линейного расширения в комплексе высокой текучестью материала приводит к провисанию магистрали и ее деформациям. Поэтому полипропиленовые трубы нуждаются в установке дополнительных крепежных элементов. Основные плюсы — простота сборки и невысокая стоимость материала.

Таблица 2. Основные различия полимерных отопительных труб.

Технические показатели полимерных труб	Трубы из сшитого полиэтилена	Полипропиленовые трубы	Металлопластик
Стоимость 1пог. метра и соединительных фитингов	Средняя стоимость	Самая низкая стоимость	Самый дорогой вариант
Удобство монтажа	Монтаж специальными гильзами и фитингами	Монтаж специальным сварочным оборудованием	Муфтовые соединения или неразборные пресс-фитинги
Виды типоразмеров	От 12 до 25 мм	Большой выбор типоразмеров	Диаметры до 50 мм
Степень линейного удлинения	При максимальной температуре носителя 1 метр трубы удлиняется на 2 мм	Высокий коэффициент линейного удлинения. Исключение составляют армированные трубы – 0,26 -0,3мм/м	Не более о,25 мм/м
Термическая устойчивость	От 50 до 100 град.	До 120 град.	95 град.
Гибкость	В разогретом состоянии трубы хорошо гнутся	Гибкость минимальная. Для поворотов и изгибов линии требуются угловые фитинги и отводы	Хорошая гибкость
Нормативный срок службы	До 50лет	Не менее 25 лет	От 15 до 25 лет
Устойчивость при замораживании системы	Многократные цикли размораживания	Многократные цикли размораживания	До 3-х циклов
