Разводка проводных шнуров

Данный шаг монтирования тройной розетки включает следующие этапы. Сначала укладывается кабель:

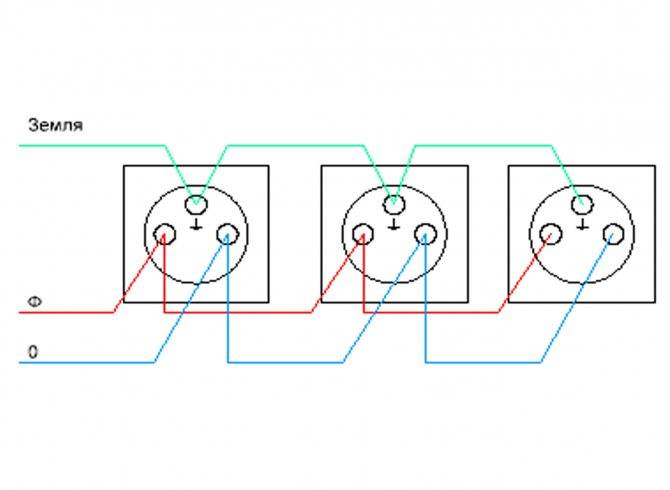

  • Провода подсоединяют исходя из параллельной схемы. Последняя предполагает, что к каждому проводному шнуру из щитка можно подсоединить по два дополнительных, протягивающихся из жил. Их подводят ко второму и третьему розеточным модулям. Нужно взять индикаторную отвертку и с ее помощью найти фазу и ноль.
  • Отключают питание в щитке.

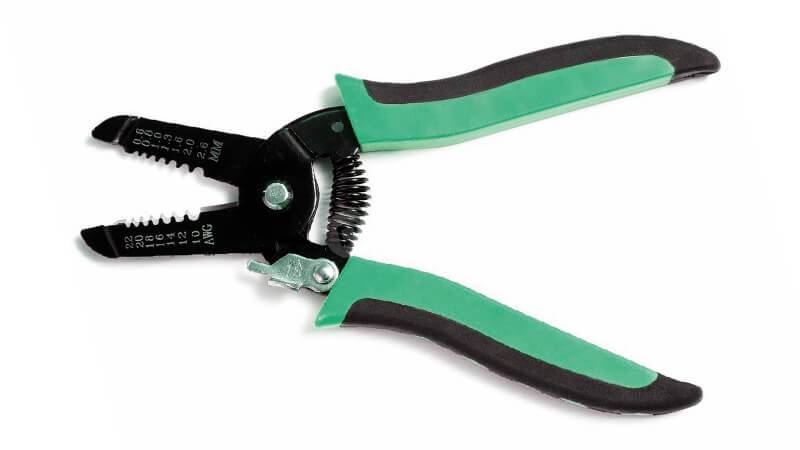

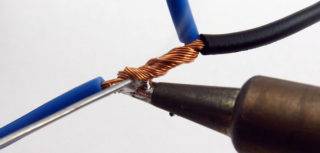

  • Проводные шнуры скручивают, применяя предназначенные для этого контактные наконечники. Последние вставляют в розеточные зажимы и прикручивают винтами. Окончив первоначальную скрутку, проводной шнур подводят ко второй розетке. Его проводят сквозь пройму в задней панели подрозетника. То же самое повторяют с третьим отверстием.

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

  1. Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
  2. Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

  • внутренние для скрытой проводки;
  • наружные (внешние), имеющие защитную крышку;
  • встраиваемые и накладные;
  • с заземлением и без него;
  • имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Начинать подготовку к установке следует с выбора места монтажа. Евро-стандарт предполагает закрепление устройства на расстоянии около 20–40 см от пола

Это важно в целях соблюдения основных правил безопасности и эстетики

Вторым немаловажным мероприятием является расчет силы тока. Необходимо помнить, что элементы сети всегда рассчитаны на заданный рабочий ток. При несоблюдении этого пункта безопасность эксплуатации резко снижается, возникает высокая вероятность появления перегрузок и, как следствие, перегрева. Сечение провода также должно соответствовать нагрузке. В данном случае оно должно быть не менее 1 кв. мм для меди и не менее 2,5 кв. мм — для алюминия. Трехжильный вариант будет наиболее удачным.

Детали и изделия для установки розеток следует выбирать, исходя из заданных параметров помещения и рабочей силы тока

Важно также соблюсти эстетические особенности квартиры, выбрать наиболее безопасные и подходящие по цвету и внешнему виду материалы. Монтаж скрытого и наружного устройства также имеет различные требования

На расстоянии 20–40 см от пола необходимо сделать разметку при помощи карандаша или маркера. Желательно также воспользоваться уровнем для ровной горизонтальной линии. Для этого, отметив первый центр установки, необходимо отложить половину ширины накладки на подрозетник. Полезно также нанести разметку в виде горизонтальных и вертикальных линий.

Убираем клавиши: как снять выключатель для поклейки обоев

Чтобы снять выключатель для поклейки обоев, потребуются инструменты.

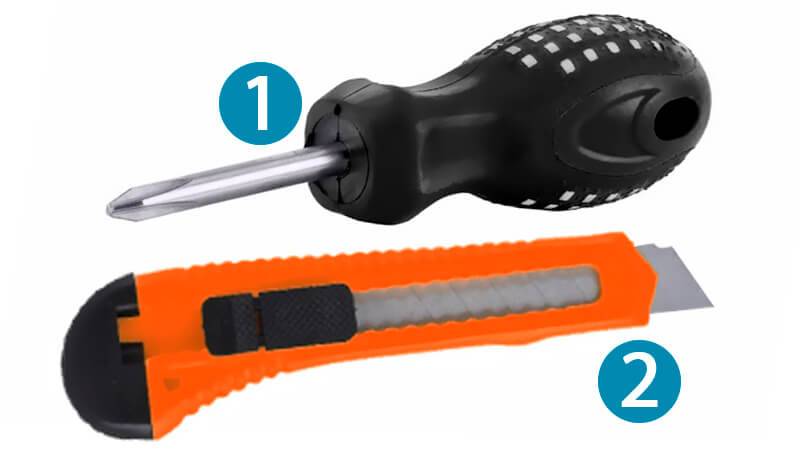

А именно

  • Отвертка – плюс и минус;
  • Индикаторная отвертка;
  • Переносной осветительный прибор.

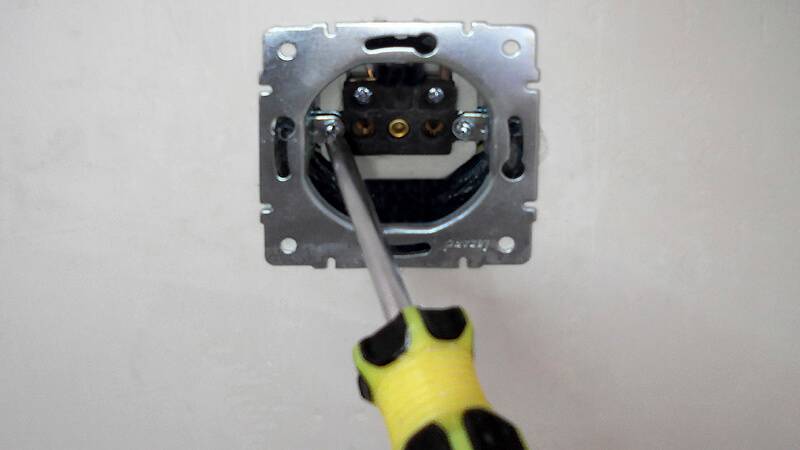

С помощью минусовой отвертки надо убрать клавиши выключателя, для чего надо установить её острием между рамкой и одной из клавиш, сверху или снизу. Небольшим усилием и применив отвертку как рычаг, надо поддеть клавишу, и помогая рукой вытащить её из пазов. Вторая клавиша убирается уже свободно. При помощи индикаторной отвертки надо убедится в отсутствии электронапряжения, для этого ее нужно приложить обязательно к каждому из электроконтактов. Если выключатель располагается в темном месте, то следует воспользоваться фонарем или другим переносным источником света, чтобы не испортить выключатель и спецоборудование.

Проверяют целостность электроконтактов и наличие на них электронапряжения, после чего делают вывод о том, в рабочем ли состоянии находится устройство. Когда есть надобность в демонтировании выключателя, для наиболее детального осмотра с отключением от электросети, или есть 100% уверенность, что нужна замена устройства, то следует снять не только клавиши, но и рамку-фиксатор, которая в свою очередь держит декоративное обрамление. Чтобы это выполнить, необходим тот же набор инструментов, но если выключатель прикреплен при использовании крестообразных болтов, то в дополнение потребуется воспользоваться плюсовой отверткой.

Рамка-фиксатор располагается сразу под клавишами, и снять её можно используя минусовую отвертку. Она прикреплена на защёлки, они присутствуют на корпусе выключателя, поэтому нужно отверткой поддеть зубцы и рукой потянуть её на себя. После того как получилось открыть и снять можно приступать к отделке помещения. После поклейки надо собрать выключатель. Сборка производится в обратной последовательности.

Подготовка и монтаж розетки

Прокладка проводки

Тройная накладная розетка, установленная вне помещения, представляет определенную опасность. Ведь атмосферное воздействие на провода, кабель или саму розетку сказывается крайне негативно.

Поэтому во избежание негативных последствий следует учитывать это при монтаже. Ниже мы приведем лишь основные правила монтажа проводки, а более подробная инструкция находится в других разделах этого сайта.

Итак:

  • Наружную проводку можно выполнять как открытым, так и скрытым способом. При этом не допускается использование металлических труб во всех случаях. Для защиты от воздействия осадков применяют ПВХ гофру или неметаллические короба. При этом, согласно 2.1.63 ПУЭ, монтаж должен осуществляться таким образом, дабы исключить возможность скопления влаги.
  • Накладные тройные розетки и провода нельзя монтировать на расстоянии менее 1 метра под окном и балконом. Кроме того, п. 2.1.75 ПУЭ запрещает монтировать провода и кабели ближе, чем 0,75 м вдоль окна и 1м вдоль балкона.
  • При монтаже вводов на изоляторах расстояние между крышей и проводом согласно, п. 2.1.79, должно быть не меньше 20 см. При подключении небольших строительных форм типа павильонов, временных будок и т.п. расстояние от ввода до крыши должно быть не меньше 0,5м.

Монтаж розетки

После того, как вы выполнили все подготовительные мероприятия и ваша розетка тройная накладная готова к монтажу, необходимо определиться с видом поверхности, на которой предстоит установка. Если это сгораемая или трудносгораемая поверхность, то перед монтажом вам необходимо установить подкладку из несгораемого материала.

Это может быть асбестовое полотно или стальная пластина. Если это несгораемая поверхность, то дополнительные прокладки не нужны.

Итак:

  • Если используется розетка накладная тройная, то сначала закрепляем коробку. Сделать это можно при помощи саморезов. Некоторые модели имеют специальный уплотнитель в местах крепления, которые увеличивают влагостойкость розетки.
  • Следующим шагом является заводка кабеля в коробку розетки. Делается это через специальный резиновый уплотнитель, который имеется в розетке. Вы просто проделываете в нем отверстие, достаточное для прохождения кабеля или провода, и пропускаете проводники через него.

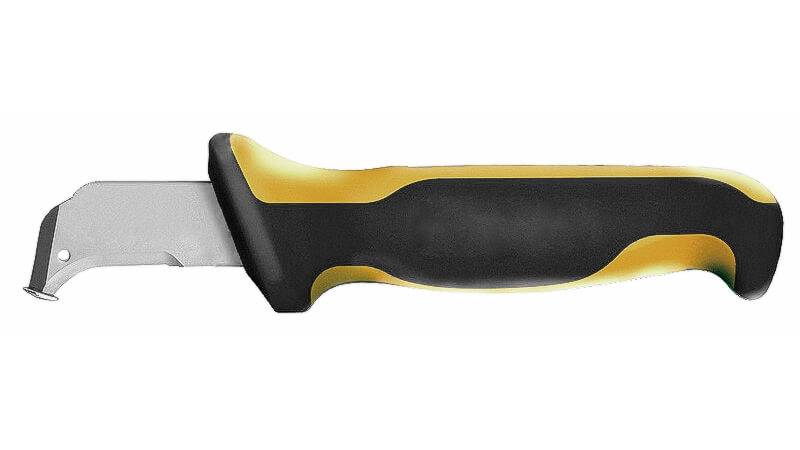

  • Теперь можно разделать кабель и перейти непосредственно к подключению. Если ваша электрическая сеть отвечает нормам ПУЭ, то у вас к розетке будет подведено три провода. Один из них фазный, второй, голубого цвета – нулевой и желто-зеленый провод имеет защитную функцию. Нулевой и фазный провод подключаем к силовым контактам. Защитный провод подключается к соответствующему выводу. Обычно все розетки накладные тройные имеют для данного ввода обозначение «РЕ» или знак заземления.
  • Теперь устанавливаем силовую часть в коробку на соответствующие крепления и закрываем его крышкой. Все, наша накладная розетка тройная готова к эксплуатации. После подачи напряжения на линию питания розетки вы можете проверить ее работоспособность.

Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

Комментарии:

ВЕЛЕС

Я устанавливал тройную розетку, наподобие той, что на последней картинке и предупреждал заказчиков, что долго она не продержится. В итоге, через 2 недели они меня снова вызвали и я им в раздолбанный подрозетник вставлял уже одинарную нормальную розетку. Уж лучше такая с подключенным выносным тройником, чем тройная в один стакан.

Саша

Объясните мне, зачем при установке блока розеток пользуются уровнем? Какая в этом необходимость? Недостаточно ли просто ориентироваться на пол или другую поверхность? На край плинтуса, например.?

Карим

Саша, я обычно так и делаю. Если полы не по уровню, а розетки выставлены в горизонт, то заказчик будет видеть, что это вы криво поставили розетку. Следовательно, лучше опираться на фактический пол, а еще лучше на плинтус

Андрей

Ставил тройные турецкие розетки Vi-ko с планкой на обратной стороне от старых советских розеток (подходят идеально), чтобы розетка не гнулась от зацепов. Работают уже 17 лет. Ничего не болтается и не выпадает. Подключаю пылесос, компьютер, ноутбук, зарядки от телефона и др. Всё отлично.

Оставить комментарий Отменить ответ


Установка розеток в деревянном доме своими руками. Сложно ли это?


Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка


Монтаж наружной розетки своими руками, подробная инструкция

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки – фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

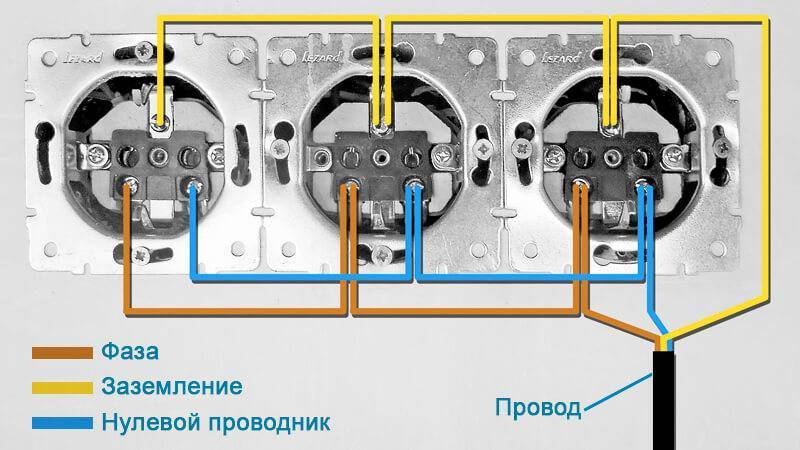

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Правила выбора розеток для пола

В настоящее время используется довольно большое количество электроустановочных изделий для пола. Они используются для подключения различных устройств: телефонов, компьютеров, телевизионного оборудования и др. Изготавливают их из самых разных материалов. Чтобы приобрести максимально подходящую модель, нужно проверить ее по нескольким критериям:

  • Степень влагозащиты – чем она выше, тем лучше устройство защищено от проникновения воды. Для сухих помещений подойдут устройства с невысоким индексом, для влажных следует выбирать максимальную защиту.
  • Необходимая глубина крышки – она может варьироваться от 6 до 26 мм. Зависит этот параметр от высоты заливки или фальш-пола и используемой отделки.
  • Необходимое количество розеток. Могут быть одиночные и парные модули, также встречаются объединения из 4, 6, 8 и 12 устройств.
  • Учет типа розетки.
  • Цвет – обычно подбирается под отделку пола или интерьер всей комнаты.
  • Модификация – простая розетка в пол, лючок, колонна, миниколонна.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: На какой высоте устанавливать розетки и выключатели?

  • Материал, из которого изготовлена розетка. Чаще всего встречаются сталь, пластик, латунь, алюминий. Чтобы не переплачивать за ненужные функции, нужно знать несколько особенностей устройства. Так, пластиковые модели мало уступают своим металлическим «собратьям» по уровню прочности и износостойкости: они способны выдержать нагрузку до 300 кг. На бытовом уровне это практически незаметная разница. Зато при обустройстве офисов и проходных мест отдать предпочтение следует металлическим устройствам: они более выносливые и долговечные.
  • Удобство открывания крышки устройства, плотность прилегания.
  • Необходимое количество – 1, 2, небольшой розеточный блок или колонна.
  • Условия эксплуатации.

Распространенные виды

Производители выпускают товары, которые имеют широкий спектр применения, предназначенные для эксплуатации в тех или иных условиях.

По количеству потребителей изделия подразделяются на одинарные и двойные. Для создания блоков на 3-5 точек производится объединение источников в одну систему.

Касаемо возможности выдерживать нагрузки приборы имеют следующие показатели по мощности:

  • слабые — 1,7 кВт;
  • средние — 3,4 кВт;
  • сильные — 6,6-10 кВт.

Наиболее востребованными в быту являются изделия рассчитанные на напряжение 230 В и силу тока 16 А. З

По уровню защиты от поражения током продукция подразделяется на обычную и с заземлением. У защищенных розеток имеются внешние контакты, которые выведены на отдельную клемму, к которой осуществляется подсоединение провода заземления.

Поскольку в различных сферах жизнедеятельности используются приборы и оборудование с определенными свойствами, гнезда имеют соответствующую им конфигурации.

Количество разъемов бывает таким:

  • 2 — фаза и ноль;
  • 3 — 2 фазы и ноль;
  • 3 — фаза, ноль, земля;
  • 4 — 2 фазы, ноль, земля;
  • 5 — 3 фазы, ноль, земля.

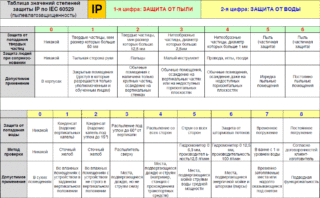

Важной характеристикой является уровень защиты розеток от влаги. Данный показатель отмечается на корпусе продукции буквами IP и цифрами

Классификация по степени защиты следующая:

  • IP 0-24 — отсутствие;
  • IP 25-40 — от брызг;
  • IP 41-54 — от слабых потоков воды, оснащены крышкой;
  • IP 55 + — абсолютная, имеют герметичную заглушку.

Основным различием товаров является способ их размещения.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

  1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
  2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

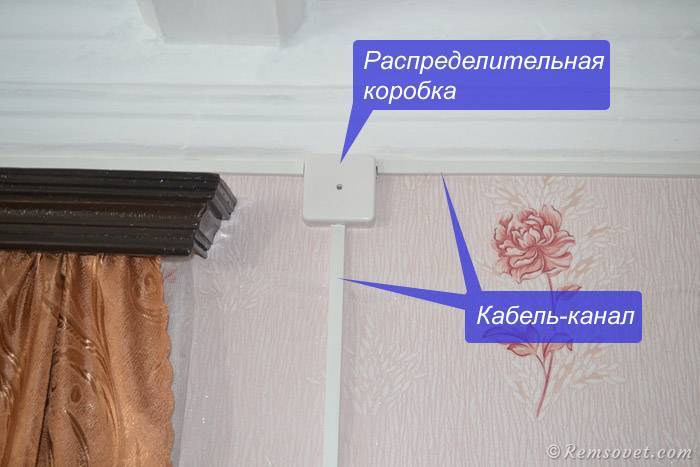

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

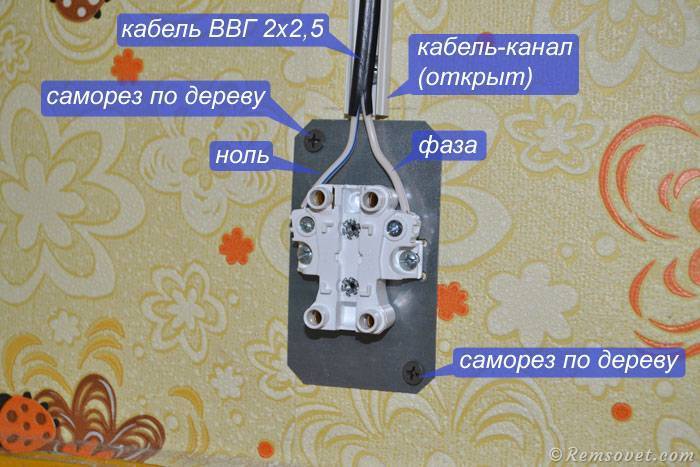

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

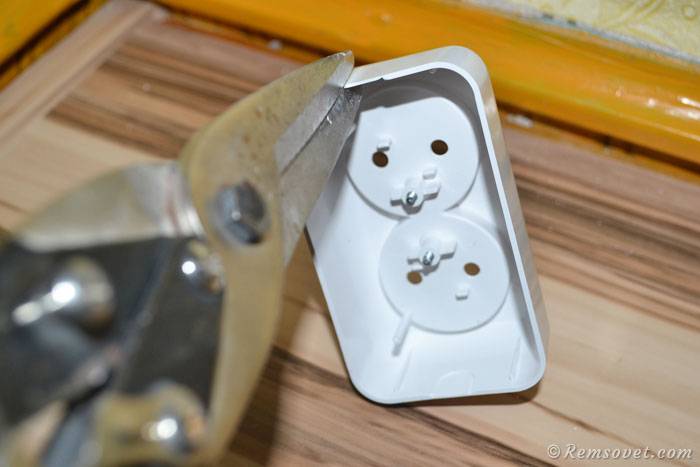

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

Виды встроенных сетевых блоков

Все розетки, встроенные в столешницы кухонных гарнитуров, можно разделить на стационарные, выдвижные и поворотные.

Вид #1 — стационарные розетки

Стационарные блоки монтируются в указанной плоскости без возможности изменения положения. От попадания крошек, воды и различного мусора они защищаются крышками. Чтобы воткнуть вилку прибора в розетку, нужно только отодвинуть эту крышку.

Подобные соединители просты и не требуют никаких сложных манипуляций при эксплуатации.

Главным недостатком стационарных встроенных розеток можно назвать то, что они занимают много места на рабочем столе.

Поверхность крышек не приспособлена для функционального применения. На нее нельзя ничего поставить, а потому приходится использовать только незанятую часть столешницы.

Вид #2 — выдвижные модели

По причине неприспособленности крышек стационарных моделей для эксплуатации большей популярностью пользуются выдвижные розетки. Их поверхность может сливаться со столешницей – в нерабочем состоянии крышка сетевого блока выступает над поверхностью гарнитура буквально на 1-2 мм. Из-за этого кухня выглядит более прибранной и аккуратной.

Чтобы выдвинуть розетку, надо нажать на крышку или на находящуюся рядом кнопку. После этого сработает выдвижной механизм. Он вытолкнет сетевой блок из столешницы полностью или частично на 10-20 мм.

После этого блок нужно вытащить самостоятельно рукой и зафиксировать на нужной высоте. Многие модели оснащены специальными кнопками, позволяющими закрепить нужный результат.

Выдвижная розетка – это специфический соединитель. Она выполняет функции стандартного электротехнического разъема, но имеет ряд особенностей.

Ее не стоит использовать для бытовых приборов, которые должны быть всегда подключены к сети:

  • холодильники;
  • кондиционеры;
  • морозильные камеры;
  • электроплиты (для их подключения нужна силовая розетка);
  • прочее.

Вся суть этого соединителя заключается как раз в том, что он скрыт от посторонних глаз.

Встроенная выдвижная розетка нужна для кратковременного подключения к сети нескольких электрических устройств. В их числе могут быть кофеварки, чайники, тостеры, пароварки и прочие приборы, которые не требуют постоянного подключения к электросети. Когда техника выключается, сетевой блок может быть утоплен в столешницу.

Из-за особенностей конструкции выдвижную розетку нельзя поставить на участке столешницы, под которым находятся ящики или водопроводные трубы.

Она относится к достаточно хрупким конструкциям и при частом использовании может быстро расшататься. Чтобы увеличить возможные сроки эксплуатации сетевого блока при присоединении или извлечении вилки из гнезда, стоит придерживать устройство рукой.

Более подробно выдвижные розетки для столешницы мы рассмотрели в следующей статье.

Вид #3 — поворотные блоки

Поворотные розетки способны изменять свое положение в пространстве. Они устанавливаются в требуемое положение без потери функциональности. Угол наклона зависит от характеристик выбранной модели и может достигать значения в 180 градусов. Значения этого параметра указываются на упаковке изделия.

Чтобы воспользоваться такой розеткой, нужно лишь нажать на ее крышку или кнопку, расположенную рядом на столешнице или стене.

Такие сетевые блоки относятся к горизонтальным конструкциям. При их использовании могут наблюдаться некоторые сложности при подключении приборов с г-образными вилками.

Как правильно подключить розетку

Не каждый домашний мастер, даже при наличии определённого опыта выполнения ремонтных работ, знает, как подключить розетку правильно, чтобы избежать проблем типа короткого замыкания или перегрузки электросети.

С одной стороны, такая работа не занимает много времени и не требует большого объёма специализированных знаний, с другой – несоблюдение основных правил и особенностей монтажа может привести к появлению пожароопасной ситуации. Тем более что в современной квартире и частном доме может устанавливаться достаточно мощное оборудование (от электрочайника до электрического котла).

Возрастание нагрузок приводит к необходимости правильно выбрать розетку и определиться со схемой её подключения (при необходимости, предусмотрев заземление).

Советы по выбору

При выборе выключателя с тремя клавишами и розеткой рекомендуется избегать недорогих товаров производства Китая. Изделия «made in China», как правило, низкокачественные, а в случае с электротоварами невысокое качество означает экономию на собственной безопасности. Выбор остальных параметров — дело вкуса.

На рынке представлены изделия разных типов:

  1. Проходные выключатели. Отличаются удобством в использовании, часто выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Такой принцип делает эксплуатацию электроприборов более комфортной в условиях длинного коридора или большой комнаты (зала).
  2. Устройства с индикаторами. Выпускаются два типа таких приборов. В одном случае маячок зажигается при выключении прибора и указывает на его местоположение в темном помещении. На втором типе устройств индикатор подключается после срабатывания клавиши и показывает, что в таком-то месте горит лампочка. Данная разновидность приборов удобна тем, что напоминает о невыключенном свете.

При покупке рекомендуется обращать внимания на следующие обстоятельства:

  1. Внешний вид товара. Не должно быть каких-либо повреждений механического характера на корпусе, в том числе вмятин или заусенцев.
  2. Кнопки должны легко поддаваться надавливанию, издавая при этом специфические щелчки.
  3. На обратной стороне товара должна быть схема подключения трехклавишного выключателя с розеткой.
  4. Контактные клеммы должны без усилий крутиться и обеспечивать надежную фиксацию проводов.
  5. Желательно, чтобы клеммы были оснащены самозажимными механизмами. Такие клеммы удобнее в ходе эксплуатации.

Напольные розеточные колонны

Отдельного внимания заслуживает напольная розеточная колонна. Она представляет собой телескопическую стойку из алюминия или пластика, которая поднимается из пола и упирается в потолок, не требуя закрепления дюбелями. В ней могут размещаться электроустановочные устройства любых европейских стандартов. Внутри колонна разделена на 2 канала для отдельного проведения силовых и слаботочных линий. Электрокоммуникации подводятся к устройству через напольные каналы или натяжной потолок.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Использование розетки с таймером

Двухсторонняя колонна – идеальное решение для офисов и иных помещений, где необходимо единовременное подключение большого количества техники. Каждая колонна может иметь до 32 модулей размером 45 × 22,5 мм. При этом розетки могут монтироваться на 1 или 2 стороны.

Миниколонна отличается от колонны высотой. Такая стойка возвышается над полом на высоту от 25 см или на 68,5 см и также оборудована большим количеством розеток.

Инструкция по безопасности

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

  1. Выключите электричество и разорвите цепь.
  2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
  3. Соединяйте провода спайкой.
  4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
  5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
  6. Нарастите короткий провод, скрыв контакты.
  7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
  8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
  9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Источник

Схемы подключения розеток

Для правильной и долгой работы электророзетки следует ответственно отнестись к её подключению. В первую очередь, следует обязательно отключить соединяемый с изделием кабель от электросети. Лучше всего, если для каждой комнаты или линии установлен свой автомат – это позволит обесточить только часть квартиры. Если такой возможности нет, выкручивают пробки для отключения электричества во всей квартире (или доме).

Как подключить обычную розетку

У обычных электророзеток схема подключения не отличается большой сложностью и требует от исполнителя таких действий: 1. Подготовка соответствующего инструмента (отвёртка, нож для подрезки изоляции, мультиметр).

2. Проверка отсутствия тока в подведённом к электроточке проводе. 3. Зачистка кабеля путём удаления изоляции на 150–200 мм от края для двойной изоляции и на 50–100 мм – для одинарной.

Теперь осталось только включить автомат и проверить работоспособность электророзетки.

Как подключить розетку с заземлением

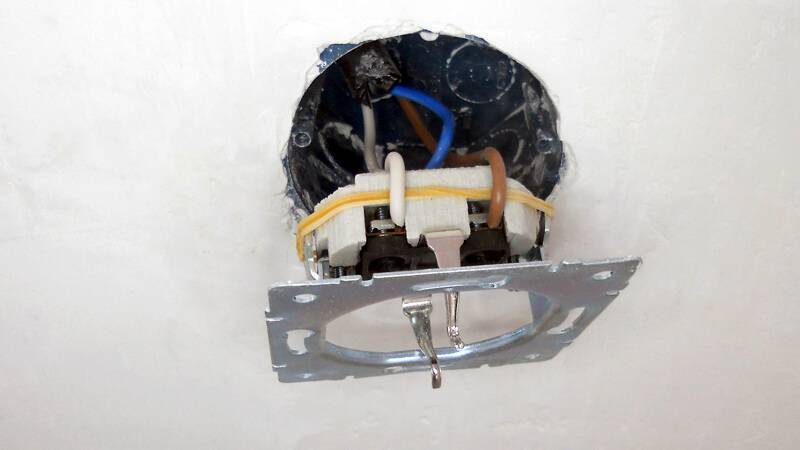

Перед тем, как подключить розетку с заземлением, тоже проверяется отсутствие тока в питающем кабеле. Следующие этапы похожи на начало подключения обычного варианта изделия, но с учётом наличия уже трёх проводов вместо двух. Для упрощения работы контакты современных кабелей защищаются с помощью разноцветной изоляции, обозначая заземление желто-зеленым цветом. Назначение одноцветных проводов определяют с помощью тестера. После зачистки части кабеля соединяют с соответствующими контактами электророзетки: «фазу» – с правым, «нейтраль» – с левым, «землю» – с верхним.

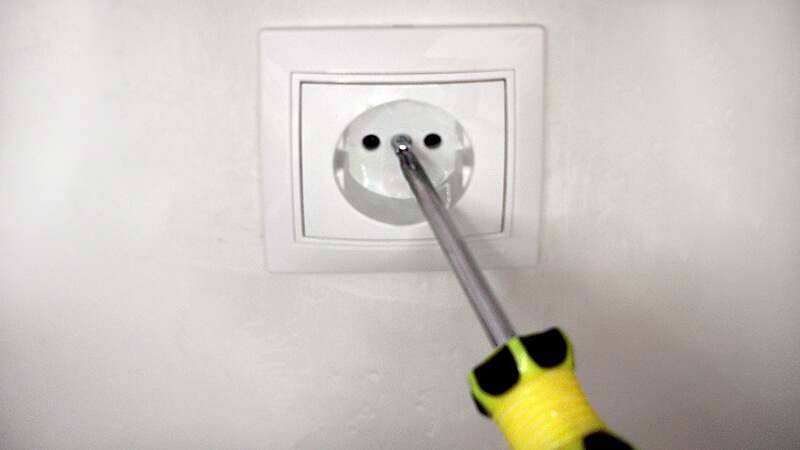

Опасность неправильного подключения заключается в появлении определённого риска для бытовой техники. Любые повреждения нейтрали приводят к замыканию фазы на корпус любого, даже не работающего, а просто подключённого электроприбора. После завершения работы следует проверить эффективность заземления. Для этого пользуются отвёрткой-тестером и мультиметром. Если индикатор прикасающегося к заземлению прибора загорается, подключение было выполнено неправильно – или изделие повреждено.

Как подключить блок розеток

Для того чтобы подключить блок розеток обычно применяют так называемый «шлейфовый способ».

Он состоит из следующих этапов: 1. Заведение проводов в первый подрозетник и подключение обычным способом. 2. Изготовление из отрезков проводки перемычек с таким же сечением, как основной кабель. 3. Соединение одинаковых контактов перемычками.

Заключение Зная, как правильно подключить две розетки, один элемент или целый блок к сети, даже не слишком опытный мастер сможет выполнить эти действия самостоятельно. Сам процесс подключения займёт немного времени по сравнению с установкой электроточек, проведением кабеля и другими электромонтажными работами. А владелец жилья обойдётся без вызова электрика и даже сэкономит определённую сумму.

Подключение тройных розеток


Схема подключения тройной розетки

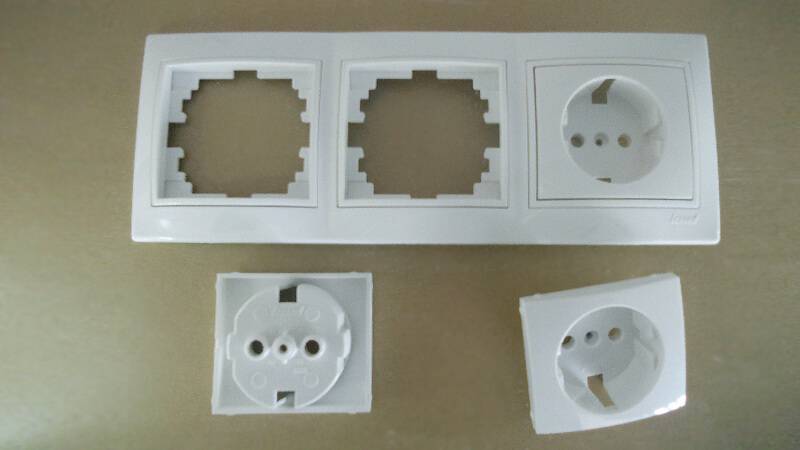

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

  1. Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
  2. Индикаторной отверткой находят фазу и нейтраль.
  3. Выключают питание от щитка.
  4. Проделывают перемычки от одного розеточного механизма к другому.
  5. Кабель защиты подкидывают на контакты заземления (желто-зеленые).
  6. Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
  7. Соединения фиксируют при помощи винтов.
  8. Жилы скручивают внутрь короба.
  9. Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без


Схема подключения розетки с заземлением

Тройную розетку в один подрозетник при наличии заземления подключают так:

  1. Обесточивание помещения и проверка поступления тока индикаторной отверткой.
  2. Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
  3. Из ниши удалятся мусор.
  4. С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
  5. Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
  6. Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
  7. Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

  • Дрель или шуруповерт.
  • Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

  1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
  2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
  3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

  1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
  2. Подключаем к клеммам провода.
  3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.
    Фиксация розетки
  4. Прикручиваем лицевую панель.

Основные типы розеток для дома

Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами: • Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».

Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками. • Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).

Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом. • Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.

Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам. Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
