Способы разводки системы отопления в частных домах

Правила монтажа отопительного оборудования и дымовых каналов

Перед установкой котла отопления в частном доме нужно ознакомиться с действующими нормами и правилами монтажа. При несоблюдении важных требований в процессе установки и подключения нагревательного оборудования повышается пожароопасность, возникает риск появления взрывоопасной ситуации. В этом случае проверяющие органы могут оштрафовать владельца дома или квартиры.

При установке отопительного оборудования следует соблюдать следующие правила:

Если выполняют монтаж котла, работающего на газе, то агрегат нужно подключать к отдельному дымоходу. Причем существующие вентканалы для этих целей не подходят, поскольку велика вероятность, что угарный газ просочится в вышерасположенные жилые помещения. Допускается не более трех изгибов дымового канала. Если нужно сделать горизонтальный участок дымового канала от агрегата внутри котельной, то его протяженность не может превышать 30 см. Часть дымохода, возвышающаяся над крышей, делается из химически устойчивых материалов. Высота трубы зависит от расстояния, на котором она расположена от конька дома

Важно, чтобы оголовок не попадал в зону ветрового подпора. Иначе тяги не будет

В турбинированных котлах с закрытой камерой сгорания применяют коаксиальный дымоход

Для выведения трубы в стене делают отверстие диаметром 100 мм. При этом установка котла отопления в частном доме и установка трубы нормируются согласно действующим СНиП. Оптимальный диаметр дымохода указывается в паспорте к отопительному прибору. В дымовом канале обязательно предусматривают ревизионные отверстия, которые предназначены для чистки дымохода. Систему дымоудаления делают из нержавеющей трубы круглого сечения.

Нельзя объединять дымовые и вентиляционные каналы. Они могут быть только раздельными. Котел устанавливают как можно ближе к дымовой трубе. В помещении котельной обязательно должна быть система приточной вентиляции. Дымоход, проходящий через стену, оборудуется двумя входными каналами.

Для определения высоты оголовка дымовой трубы придерживаются следующих правил:

• Над плоской кровлей оголовок возвышается на 500 мм. Если у крыши есть парапет, то возвышение отмеряется от верха этой конструкции.
• При расположении трубы на скатной крыше на расстоянии не более 150 см от конька, возвышение составляет 50 см выше конькового элемента.
• Если дымоход находится на расстоянии 150-300 см от излома скатов, то его оголовок находится на одном уровне с коньковым брусом.
• При удалении от верха скатной крыши более чем на 3 м оголовок дымовой трубы располагают на высоте линии, проведенной под углом 10°C к коньковому элементу. То есть он должен быть ниже этой конструктивной части кровли.

Разрешение на монтаж и регламентирующая документация

Самые строгие требования предъявляют к монтажу нагревательного оборудования, работающего на газе. Существуют специальные нормативные документы, согласно которым производят установку газового котла.

Все правила и нормы можно найти в следующей документации:

1. СНиП № 31-02-2001 регламентирует устройство систем газоснабжения в индивидуальных домах.
2. СНиП № 41-01-2003 является общим документом, по которому проектируют сети вентиляции, кондиционирования и отопления помещений.
3. В СНиП № 21-01-97 перечислены нормы, касающиеся пожарной безопасности жилых домов и помещений.

Также при проектировании и монтаже нагревательного оборудования нужно придерживаться норм, которые оговариваются в СНиП № 2.04.08-87 и 2.04.01-85.

Разработка и согласование проекта

Для начала нужно получить техусловия в службе газа. Потом на основании ТУ разрабатывают проектную документацию. При этом обязательно учитывают все требования, оговоренные в технических условиях. В проекте должна быть показана разводка сетей газоснабжения внутри дома и на придомовой территории. Изготовление проектной документации можно доверить только организации, у которой есть соответствующая лицензия. После разработки проект сдают в газовую службу для прохождения согласования.

В комплексе с проектной документацией подают следующие бумаги:

• технический паспорт газового котла;
• сертификат соответствия нагревательного оборудования техническим и санитарно-гигиеническим требованиям;
• инструкция к газовому агрегату;
• результаты прохождения экспертизы на соответствие котла требованиям безопасности.

Только после утверждения проекта можно начинать установку газового нагревательного оборудования.

Ответы на частые вопросы по лучевой системе

Какой диаметр труб выбрать?

Чаще всего при монтаже лучевой системы за глаза хватает труб 16 диаметра. В редких случаях используется больший диаметр. Сейчас мы говорим само собой про диаметр труб от коллектора.

Как сделать в двухэтажном доме?

Многие задаются вопросом, как сделать лучевую систему в двухэтажном доме. Мы можете делать лучевую систему хоть в небоскребе. Главное – это на каждом этаже использовать свой коллектор отопления.

Можно ли сделать лучевую систему в квартире?

Да, можно. Напрямую от ТЭЦ это вряд ли получится сделать. А вот если у Вас своя система отопления или подключитесь к ТЭЦ через теплообменник, то все будет работать.

Лучше двухтрубная система или лучевая?

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

• Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
• Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

Что потребуется для монтажа

• котел или печь;
• трубы;
• радиаторы;
• расширительный бак;
• стандартный набор инструментов для монтажа.

До покупки всего этого стоит понять, как работает водяное теплоснабжение и разработать план для обогрева дома или дачи.

Схема выглядит так – разогретый котлом теплоноситель (это может быть вода или специальная смесь) поступает в радиаторы, в которых остывает, отдавая тепло помещению.

Прохладный теплоноситель возвращается в котел, где нагревается снова. За счет таких непрерывных циклов происходит отопление вашего помещения.

Системы водяного отопления разделяются на естественные и принудительные. Остановившись на первом варианте, вы будете независимыми от электричества для работы насоса.

Перемещение жидкости по системе происходит за счет законов физики – горячий теплоноситель расширяется и устремляется вверх, а, снизив температуру, он уменьшается в объеме и опускается вниз.

При естественной циркуляции необходимо соблюсти уклон всех труб не менее 2 градусов (в идеале — 3-5), избегать труб малого сечения (для стояка подойдут трубы 40 мм, подводку к секциям отопления можно осуществить трубами, сечением 22-24 мм).

У естественной циркуляции есть серьезные недостатки: не допускается внутренняя разводка — при снижении уровня воды в расширительном баке, перемещение жидкости затруднено.

Также она применима только в случаях, когда расстояние по трубам между котлом и самым дальним радиатором не превышает 20 метров, а площадь отапливаемого помещения менее 150 кв.м.

Как видно, естественная циркуляция со своими ограничениями применима не всегда. В принудительной системе течение теплоносителя регулируется циркуляционным насосом.

Конечно, приобретение насоса – это дополнительные финансовые траты при покупке и плюс к счетам за электроэнергию ежемесячно, но зато посмотрите, какие преимущества – вы избавлены от необходимости четко выверять угол наклона, нет надобности соблюдать широкое сечение стояков, есть возможность сделать внутреннюю разводку труб и подключить, например, «теплый пол».

Различают две системы водяного отопления – одноконтурную и двухконтурную. Установка первого варианта предполагает только отопление.

Второй вариант, помимо отопления, обеспечивает помещение горячей водой и очень удобен на даче, в случаях, когда не планируется монтаж отдельного источника теплой воды.

Как организовать коллекторную систему в частном доме

Одной из основных составляющих лучевой системы является коллекторный узел. Для обогрева в доме на несколько этажей коллектор нужно ставить на каждом из них. Узел располагают в специальном шкафу, где можно производить регулировку и обслуживание.

Вторым по важности узлом является циркуляционный насос, посредством которого нагретый теплоноситель от газового котла или аналогичного оборудования распределяется по батареям и собирается обратно

Выбор насоса

Чаще всего при лучевом отоплении для движения жидкости по контурам используют циркуляционный насос. Он уменьшает разницу между температурами на входе и выходе отопительного контура и улучшает эффективность обогрева.

Циркуляционный насос следует выбирать по следующим характеристикам:

• производительность, м³/час;
• высота напора, м.

Для выбора насоса следует учитывать диаметр труб, длину, а также их высоту по отношению к насосу.

Выбор коллектора

Основанием коллектора является труба, к которой подводятся патрубки. В данной системе задействуется два коллектора – по входу и по выходу. Циркуляционный насос ставят на первом устройстве. Здесь же устанавливают многоходовой клапан с термометром. Последний работает совместно с клапаном и, исходя от установленной температуры, увеличивает либо уменьшает подачу нагретой жидкости в отопительный контур.

После отдачи тепла конвекторам, жидкость направляется в выходной коллектор и далее к котлу. Коллекторы оснащаются необходимой запорной арматурой либо автоматическими клапанами, регулирующими температуру. Таким образом можно осуществлять регулировку температурного режима по каждому отдельному лучу.

Выбор труб

При организации любой отопительной системы ответственным этапом является правильный выбор труб. Однако для лучевого способа обогрева этот момент является еще более важным. Для такой системы трубы не должны быть слишком жесткими. Кроме этого, в пол монтируют только цельные куски труб. Коллекторная система прокладывается из металлопластиковых труб либо из сшитого полиэтилена (PEX) с утолщенной стенкой.

По своему конструктиву труба из сшитого полиэтилена должна иметь воздухонепроницаемый слой.

Трубы приобретаются, как правило, в бухтах. Чтобы свести остатки к минимуму, предварительно нужно рассчитать длины всех магистралей, после чего подобрать соответствующие бухты. Если в стяжке пола требуется установка тройников, то используют элементы только из металлопластика.

Что касается диаметра труб, то при использовании в системе до 5 батарей, подключение от котла производится металлопластиком диаметром 20 мм. При большем количестве радиаторов применяют трубы 26 мм, но площадь обогрева от коллектора не должна быть более 120 м². При большей площади задействуют трубы большего диаметра. Точные данные рассчитывают специалисты.

Подключение батарей от коллектора производится чаще всего металлопластиком 16 мм. Если длина лучей превышает 40 м, следует использовать трубы 20 мм.

Читать также: Как промыть систему отопления в частом доме своими руками

Коллекторная система в частном доме или квартире

В данную схему прокладки труб отопления в частном доме должны входить контуры для каждого прибора или их группы. Сама по себе такая система считается подвидом двухтрубной. Ее можно сочетать с другими вариантами разводки. К примеру, коллектор предназначается для центрального ввода, а дальше он разветвляется в одно- или двухтрубную систему.

Суть данного способа заключается в использовании коллекторов — разветвителей в форме патрубка, у которых несколько ходов. На него подается общий поток, который затем разделяется на подключенные контуры.

Как и во всех предыдущих способах, у коллекторной системы имеются свои особенности:

• Можно регулировать все контуры по отдельности.
• Можно отключить отдельный контур в случае необходимости, при этом вся система продолжит функционирование.
• Равномерное распределение температуры.
• Возможность скрытого монтажа.
• Коллекторная система эффективна при налаживании системы отопления на больших площадях.
• На всех участках сети сохраняется равное давление, перепады отсутствуют.
• Для реализации коллекторной системы не требуется большое количество соединений. Поэтому разводка отличается стабильностью и надежностью.
• При добавлении новых узлов не требуется отключения всей системы или изменений текущих контуров.

Но и недостатки у коллекторной системы также имеются:

• Процедура монтажа более сложная.
• Реализация коллекторной системы связана с большими денежными затратами, если сравнивать с предыдущими способами.
• Для монтажа требуется большое количество штроб.
• Для циркуляции жидкости потребуется насос, естественный ток нереализуем.

При самостоятельном монтаже коллекторной системы стоит помнить о ряде следующих нюансов:

• Предпочтительно приобретать такой коллектор, в котором краны легко разбираются и ремонтируются. Желательно, чтобы в нем было несколько ходов для запаса. В таком случае при необходимости в систему можно будет внести дополнительные контуры.
• Для начала необходимо выбрать место размещения коллекторного шкафа, а затем уже выполняется разводка.
• Для монтажа системы требуется два коллектора, один из которых предназначен для подачи жидкости, а второй — для отвода.
• Необходимо утеплять трубы, ведущие к коллектору. Делается это для избегания слишком высокой температуры.
• На коллекторе должен быть манометр, это позволит в любой момент узнать давление в системе.
• Необходимо установить общий кран на каждый коллектор, закрытие которого остановит ток жидкости во все контуры сразу.
• На трубе с холодной водой необходим фильтры грубой и тонкой очисткой. Удобнее всего их размещать перед котлом.
• Стоит планировать систему таким образом, чтобы она содержала минимальное количество соединений.
• Не рекомендуется использование труб с пайкой.
• Желательно маркировать трубы таким образом, чтобы в будущем без проблем различать контуры.
• Места соединений не должны находиться в штробах. Иначе возникнут трудности с их ремонтом.

Однотрубная магистральная разводка

В такой системе есть несколько источников тепла, через которые проходят отопительные трубы. Теплоноситель продвигается по такой системе и отдает тепло приборам, расположенным на определенных участках контура. Однотрубное горизонтальное отопление в многоквартирном доме имеет хорошую эффективность и отличается сравнительно небольшой стоимостью.

Достоинства такой системы выглядят следующим образом:

• Минимальная стоимость;
• Простота монтажа;
• Износоустойчивость и длительный срок службы;
• Возможность полноценного прогрева здания любой площади.

Недостатки тоже есть:

• Возможность настройки температуры на каждом отдельном приборе ограничена;
• Слабая устойчивость к механическим повреждениям.

Критерии выбора котла для автономного отопления частного дома

При выборе типа котла для отопления не возникает альтернативны только в том случае, если к дому подведен газ, он является самым дешевым видом топлива и в сравнении с другими источниками (электроэнергия не рассматривается) имеет ряд эксплуатационных преимуществ – не требует места для хранения запасов, выделяют в окружающую среду меньше продуктов горения, не так интенсивно загрязняет дымоходную систему.

Основными параметрами, на которые обращают внимание при выборе котла, являются:

• Мощность агрегата: напрямую связана с площадью отапливаемых помещений и температурным режимом, который обычно выбирают, руководствуясь строительными нормативами и ГОСТами.
• Количество контуров: если в доме не организовано горячее водоснабжение, практичнее выбрать двухконтурную модель, которая может нагревать воду.
• Место расположения: обычно агрегат устанавливают внизу в подвальном помещении на пол, встречаются и подвесные варианты для домов малой площади.
• Материал изготовления агрегата и теплообменника: чугун, нержавеющая сталь, медь.
• Вид камеры сгорания по способу подачи воздуха в топку: открытая или закрытая.
• Наличие систем автоматического управления и контроля, возможность программирования режимов работы.
• Способность котла работать с альтернативным топливом: актуально для жидкотопливных модификаций.

Рис. 14 Конструкция газового котла Rinnai

При выборе котла могут быть полезны следующие советы:

• Если в доме отсутствует горячее водоснабжение, рациональное и дешевле выбрать двухконтурного модель котла, чем устанавливать отдельно одноконтурный агрегат и газовую колонку, электрический бойлер.
• При пользовании электроэнергией ночной тариф обходится значительно дешевле дневного, в этом случае можно сэкономить на стоимости электроэнергии. Для этого ночью сильно прогревают весь дом за исключением спальных комнат, а днем отключают котел на длительное время или эксплуатируют его в режиме минимального обогрева.
• Для надежного функционирования всех котлов, которыми управляет автоматика с питанием от электросети, следует приобрести электрогенератор с автоматическим включением при пропадании электричества – это позволит котельному оборудованию продолжить свою работу при аварийных ситуациях на линии электропередач.

Рис. 15 Устройство твердотопливного котла Kolton

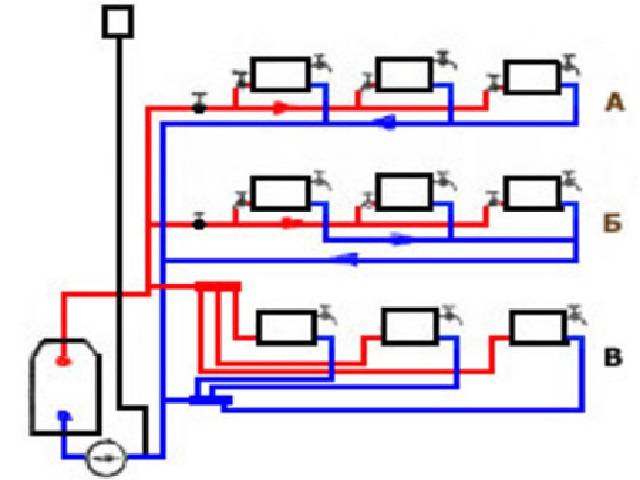

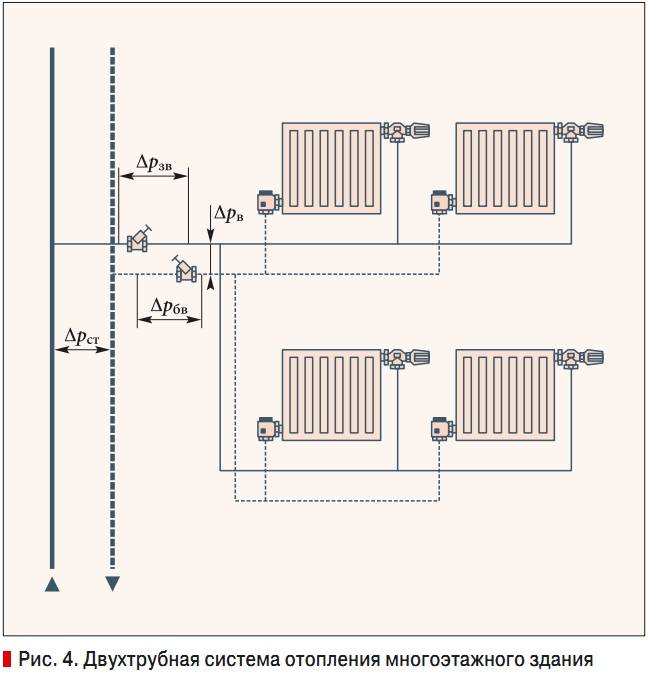

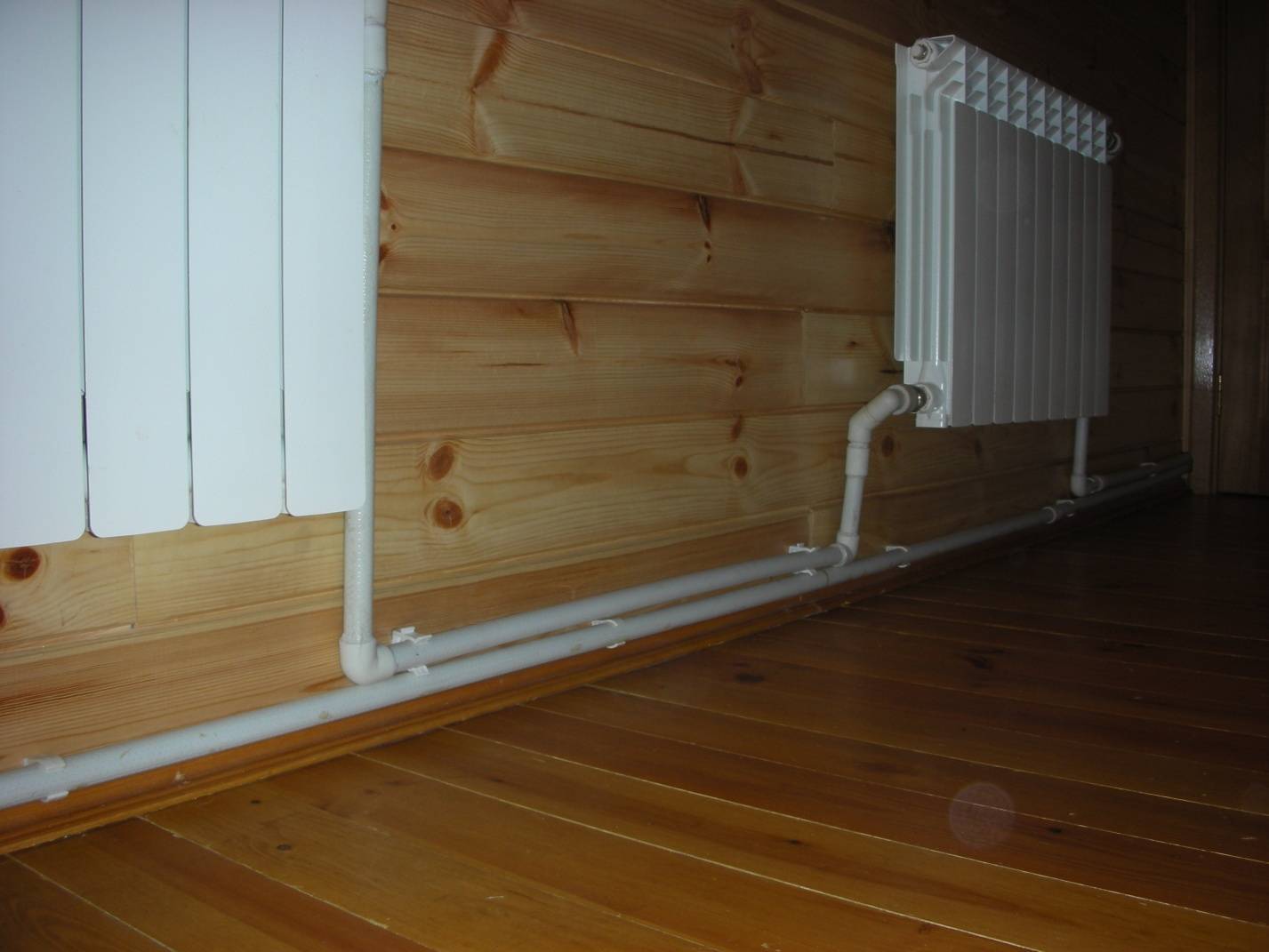

Двухтрубная разводка

Такие системы могут обладать не меньшей эффективностью, чем однотрубные. Этот способ подходит при обогреве домов с одним и двумя этажами. Его отличие в том, что температуру можно самостоятельно менять в любом помещении.

Другой особенностью системы двухтрубного типа является тот факт, что прямой и обратный контуры отделены друг от друга.

Нагретая жидкость подается в систему по подающим каналам. Через входные трубы вода начинает идти к батареям. Ее можно провести и к теплым полам. После остывания жидкости она автоматически выводится обратно. У подобных систем существует одна положительная особенность – как вода будет проходить к определенным батареям, можно регулировать вручную.

Верхняя разводка может быть незаметной, если монтировать трубы над дверными проемами и закрывать их декоративными элементами. При этом трубы будут замаскированы максимально.

Недостатком верхней разводки можно считать тот факт, что, кроме установки труб, необходимо монтировать мембранный расширительный бак. Выполняется такая работа легко, но средств для этого потребуется больше.

Если система монтируется в здании с двумя этажами, можно монтировать открытый бак. Однако его можно поместить только на чердак. При нижней разводке трубы будут расположены ниже подоконника.

Данный способ немного сложнее в плане реализации, поскольку, кроме установки труб, придется провести монтаж открытого расширительного бака. Его необходимо устанавливать выше размещения прямых труб.

Вертикальная схема с верхней разводкой

При выборе такой модели теплоноситель будет идти на чердак от отопительного прибора. Затем жидкость поступает ко всем батареям в доме.

Внимание! Не допустить завоздушенности системы можно, время от времени удаляя воздух. Для этой цели необходимо установить расширительный бак.

Подобные схемы более эффективны нижней разводки

Обусловлено это большим давлением, которое подается по стоякам

Подобные схемы более эффективны нижней разводки. Обусловлено это большим давлением, которое подается по стоякам.

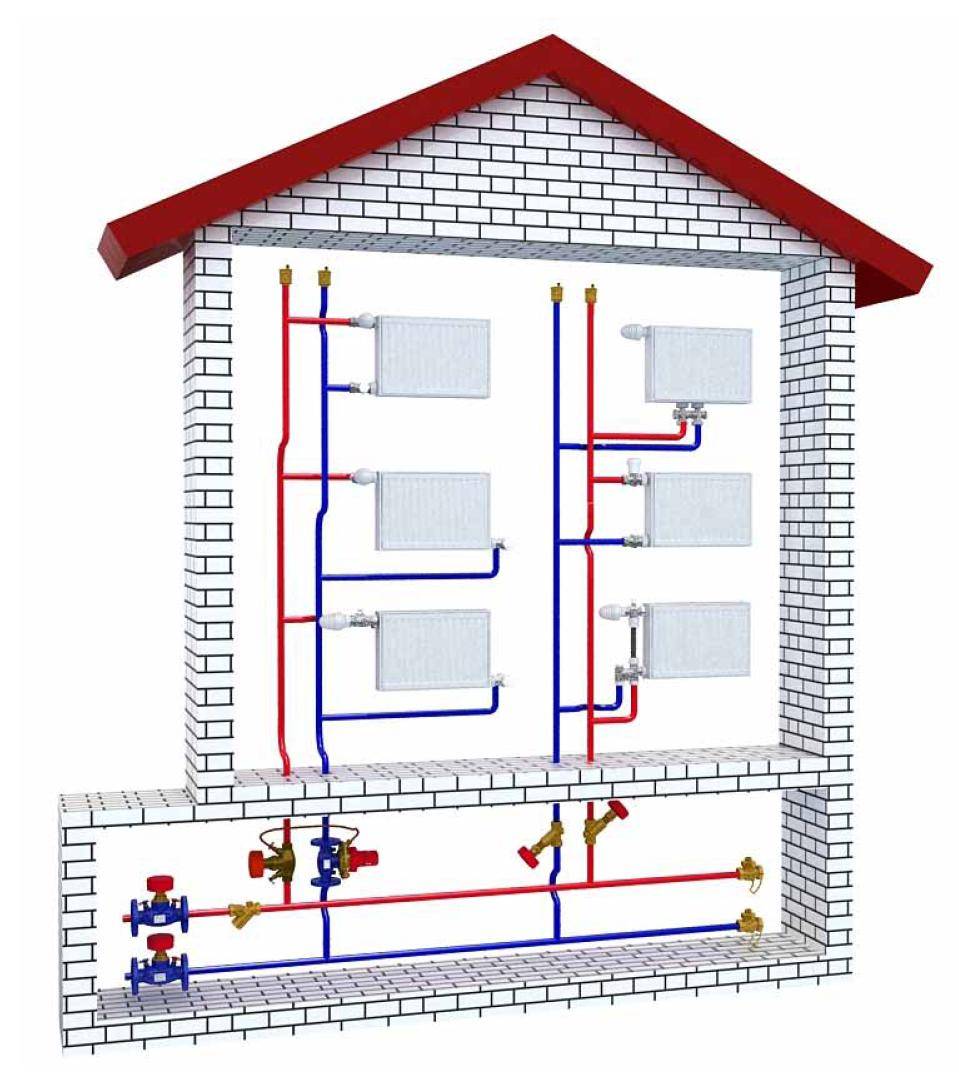

Нижняя разводка вертикального типа

Двухтрубная система отопления с нижней разводкой создается последовательно:

• По полу подвала или первого этажа необходимо провести магистральный трубопровод. Он будет брать свое начало у котла.
• По магистральной трубе необходимо провести вертикальные трубы, за счет которых будет обеспечиваться перемещение теплоносителя к батареям.

Когда проектируется схема двухтрубной системы отопления с нижней разводкой, необходимо определиться, как будет выводиться воздух из трубопровода. Это требование можно удовлетворить, если установить воздушную трубу и расширительный бак.

Горизонтальная система

Довольно популярен горизонтальный вариант разводки, в которой теплоноситель циркулирует принудительно. Существует несколько схем:

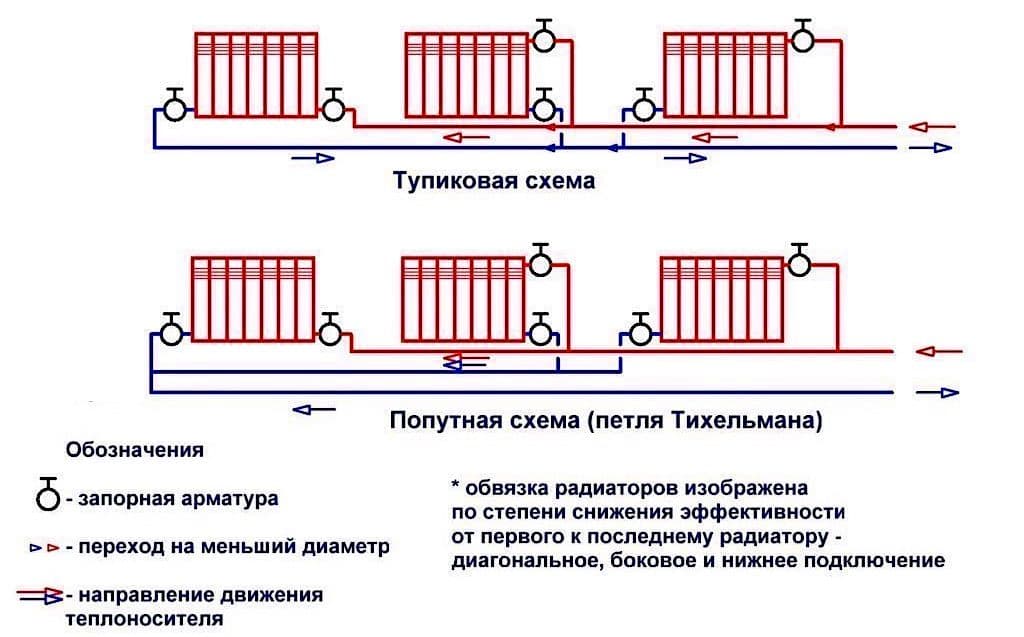

• Тупиковая. К преимуществам этих систем можно отнести экономию при расходе труб. В число недостатков включена слишком большая длина контура. За счет этого существенно затрудняется регулирование работы системы в целом.
• Попутное продвижение теплоносителя. Каждый циркуляционный контур обладает равной длиной, за счет чего регулировка системы выполняется просто и легко. Недостаток такой системы – слишком высокий расход труб. Помимо этого, интерьер комнат при установке такой системы портится.
• Лучевая или коллекторная разводка труб отопления в частном доме. Каждая батарея подсоединена к центральному коллектору. За счет этого распределение тепла осуществляется равномерно.

При установке лучевой системы придется потратиться на трубы.

Какую схему лучше выбрать

Подбор разводки выполняется с учетом многих факторов – площади и этажности частного дома, выделяемого бюджета, наличия дополнительных систем, надежности электроснабжения и так далее. Дадим ряд общих рекомендаций по выбору:

1. Если планируется собирать отопление самостоятельно, лучше остановиться на двухтрубной плечевой системе. Она прощает новичкам множество ошибок и будет работать, несмотря на допущенные огрехи.
2. При высоких требованиях к интерьеру комнат возьмите за основу коллекторный тип разводки. Гребенку спрячете в стеновом шкафу, магистрали разведете под стяжкой. В двух– или трехэтажном особняке желательно установить несколько гребенок – по одной на этаж.
3. Частые перебои с подачей электроэнергии не оставляют выбора – нужно собирать схему с естественной циркуляцией (самотек).
4. Система Тихельмана уместна в строениях большой площади и количеством обогревательных панелей. Монтировать петлю в малых зданиях нецелесообразно с финансовой точки зрения.
5. Для небольшого дачного домика или бани отлично подойдет тупиковый вариант разводки с открытой прокладкой трубопроводов.

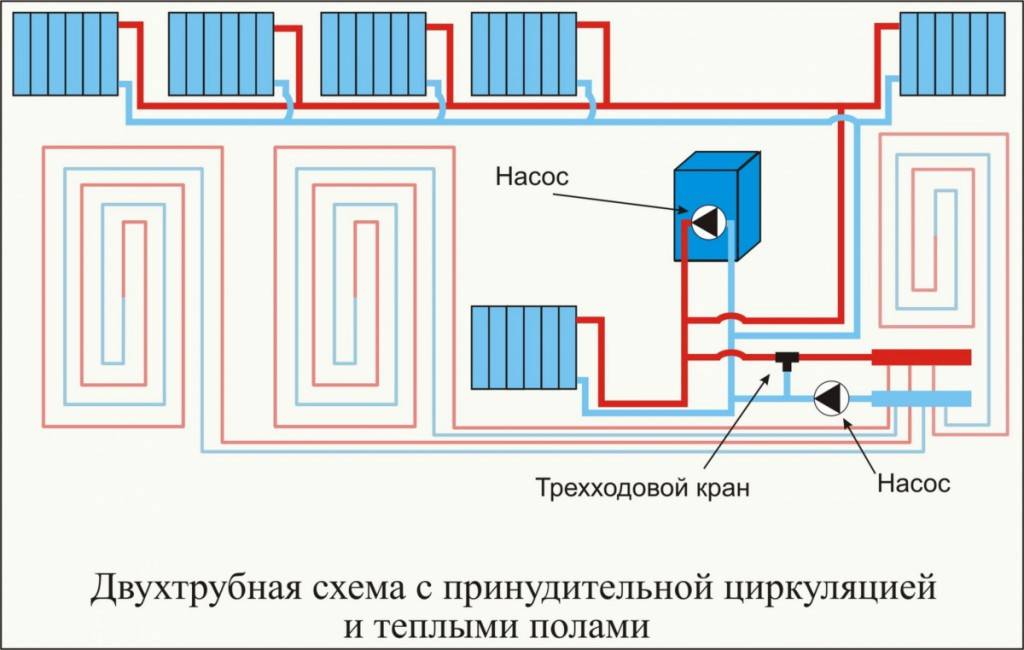

Если коттедж планируется отапливать радиаторами, теплым полом и водяными калориферами, стоит взять на вооружение тупиковый либо коллекторный вариант разводки. Две указанные схемы легко комбинируются с другим отопительным оборудованием.

Двухтрубное отопление: его преимущества и недостатки

Среди преимуществ необходимо отметить следующие моменты:

• двухтрубная разводка сводит теплопотери к минимуму, поскольку магистраль монтируют либо в подвальном помещении, либо монтируют в пол;
• такую систему можно запустить и в недостроенном доме, даже когда готов только один этаж;
• то, что запорная система не только подающего, но и обратного стояка располагаются в подвале, позволяет сэкономить в доме много места и облегчить проведение ремонта и обслуживание отопительной конструкции;
• у жильцов имеется возможность самостоятельно регулировать подачу тепла, исходя из потребностей – включать обогрев в тех помещениях, где он необходим;
• отопление с верхней разводкой труб можно не выключать при выполнении ремонтных работ на верхних этажах.

Недостатки двухтрубной разводки:

• обустройство подобной конструкции является достаточно дорогостоящим удовольствием. При монтаже двухтрубной системы собственными руками потребуется материалов раза в два больше;
• наличие низкого давления в подводящей трубе;
• владельцу объекта недвижимости придется гораздо чаще (примерно в 2 раза) спускать воздух, накопившийся в радиаторах. Такой элемент как кран Маевского упростит отвод воздушных пробок, но он стоит немалых денег.

Один из вариантов схемы разводки системы отопления на видео:
