Схемы подключения и разновидности трехфазных счетчиков электроэнергии

Установка прибора

Перед тем, как установить устройство, определяется место монтажа и тип крепежа. Локация измерителя в новом доме определяется на этапе проектирования здания.

Покупка прибора на дин-рейку — универсальное решение, так как к счетчику всегда можно докупить удобное крепление.

Установка возможна на din-рейку, как показано на фото:

Вместо нее можно устанавливать пластинку из металла, идущую в комплекте со счетчиком. При этом прибор монтируется на ровную поверхность с тремя винтами.

Для включения счетчика используются медные провода, которые зачищаются примерно на 2.5 см. Подключение проводов трехфазного счетчика проводится до упора в отверстия и закрепляется двумя винтами, начиная с верхнего.

Важно, чтобы изоляция не попала в зажим, так же, как и не допускается выступ оголенного провода из-под корпуса. Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ

Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания

Перед тем, как подключить на клеммы трехфазного счетчика многожильные провода, на них устанавливают наконечники НШВИ. Для этого применяются специальные клещи. Опрессовывание наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания в случае короткого замыкания.

Подсоединение проводов

Корректная работа обеспечивается точным соблюдением схемы подключения. Рассмотрим на примере счетчика Энергомера.

Входные клеммы 1, 3, 5, подсоединяются к входным фазам 1, 2, 3 соответственно. Выводные клеммы 2, 4, 6, подсоединяются к фазам выхода 1, 2, 3. Седьмая клемма — для нуля, восьмая — для выхода. Заземление подводится к шине заземления.

Запрещено заземление соединять с нулевой фазой. Рекомендации о том, как подключить трехфазный счетчик, указываются на корпусе и техническом паспорте.

После того, как проведено самостоятельное подключение, необходимо вызвать проверяющего от организации, поставляющей электроэнергию. Специалист оценит правильный ли монтаж и расположение трехфазного счетчика.

Энергомера CE 301 R33 146-JAZ 5(100) А

Если вы хотите купить счетчик, невосприимчивый к механическим и погодным воздействиям, а также влиянию электромагнитного поля, стоит заострить свое внимание на 3-фазном многотарифном приборе от Энергомера. Он учитывает и выводит на индикацию по 4 тарифам как суммарный объем потребляемой энергии, так и раздельное ее количество за последние 13 месяцев и в конце каждого месяца

Кроме того, прибор учета просчитывает, сохраняет и выводит на дисплей такие данные, как график активных мощностей, 20 последних корректировок времени, частоту сети.

Интервал между поверками счетчика Энергомера CE 301 составляет  более 10 лет. Производителем заявлено 220 000 часов безотказной работы. Гарантийный период обслуживания прибора после приобретения составляет 4 года. Счетчик может эксплуатироваться при температуре от -40 до +60 °С. В случае превышения лимита по мощности устройство подает звуковой сигнал.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

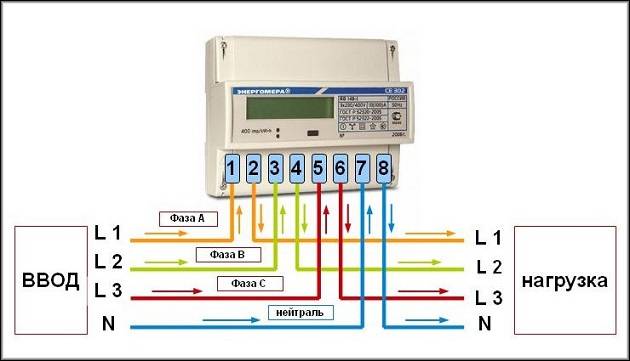

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

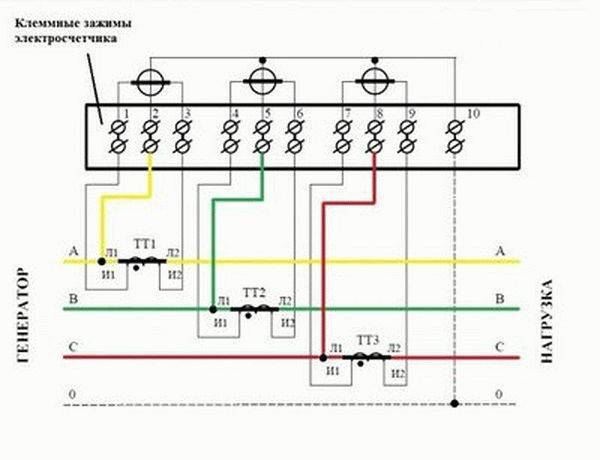

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Источник

Типы счетчиков

Индукционные

Принцип работы счетчика электроэнергии этого типа основан на возникновении вращающего момента в диске под действием переменного магнитного поля. На рисунке ниже схематично изображено устройство однофазного индукционного счетчика Энергомера.

Конструкция однофазного индукционного счетчика

1 – токовая катушка, через нее течет потребляемый ток, в ней возникает магнитный поток Фi, который пронизывает алюминиевый диск, вызывая возникновение в нем вихревого тока. Этот ток, в свою очередь, образует магнитное поле, оно взаимодействует с магнитным полем Фu катушки напряжения 2.

Взаимодействие этих полей приводит в движение алюминиевый диск, он через червячную передачу приводит в работу механический счетчик 3.

4 – постоянный магнит, он создает во вращающемся диске тормозящее магнитное поле. Равенство вращающего и тормозящего полей придает диску стабильность вращения. Скорость вращения диска зависит от силы тока, протекающего через счетчик по токовой катушке.

Принцип работы трехфазного индукционного счетчика Энергомера такой же. Отличия в том, что в нем установлен еще один алюминиевый диск. На рисунке ниже приведено устройство такого счетчика электроэнергии.

Трехфазный индукционный счетчик

В настоящее время идет активное замещение индукционных счетчиков на электронные, на это есть несколько причин:

  • недостаточная точность индукционных счетчиков;
  • сложность их применения для учета в многотарифном режиме;
  • невозможность использования в системах автоматического учета.

Электронные

Принцип работы этих счетчиков основан на подсчете импульсов, вырабатываемых АЦП (аналого-цифровым преобразователем), количество которых строго пропорционально протекающему по цепи току. На блок-схеме показано взаимодействие отдельных узлов счетчика.

Блок-схема электронного счетчика

Датчики напряжение и тока, установленные в счетчик, получают параметры сети и в аналоговой форме передают их на преобразователь. Он вырабатывает прямоугольные счетные импульсы (цифровая форма), частота которых зависит от полученных данных, и передает их на микроконтроллер, где они обрабатываются, запоминаются и выводятся на дисплей. Это общая логика работы электронного счетчика.

Электронный счетчик включают в сеть по тем же схемам, что и индукционные.

Преимущества:

  • надежность и точность (классы точности 0,2 до 2,0);
  • широкий температурный диапазон работы (от -40 до +60);
  • легко встраиваются в систему удаленного автоматического учета;
  • возможность учета по многотарифным зонам.

Недостатки:

  • высокая чувствительность к индустриальным помехам;
  • высокая требовательность к качеству электроэнергии (скачки напряжения);
  • относительно высокая цена (хотя в последнее время наметилась тенденция к некоторому снижению)
  • практически не подлежат ремонту.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

  • 3*57.7/100 В;
  • 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

  1. Зажим входного провода для фазы А;
  2. Зажим входного провода измерительной обмотки фазы А;
  3. Зажим выходного провода для фазы А;
  4. Зажим входного провода фазы В;
  5. Зажим входного провода измерительной обмотки фазы В;
  6. Зажим выходного провода для фазы В;
  7. Зажим входного провода для фазы С;
  8. Зажим входного провода измерительной обмотки фазы С;
  9. Зажим выходного провода для фазы С;
  10. Зажим входного нулевого провода;
  11. Зажим нулевого провода.

Контакты трансформаторов тока:

  • Л1 – контакт входа фазной (силовой) линии;
  • Л2 – контакт выхода фазной линии (нагрузки);
  • И1 – контакт входа обмотки измерения;
  • И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

  • Контакт 3 счетчика подключаем на И2 ТТ1;
  • Контакт 4 счетчика – И1 ТТ2;
  • Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
  • Контакт 7 счетчика – клемма И1 ТТ3;
  • Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
  • Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

  • при низкой температуре;
  • при повышенной влажности;
  • при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Схема подключения электросчетчика прямого включения

  • Приветствую Вас на сайте «Заметки электрика».
  • В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.
  • И сейчас перед нами стоит задача в его подключении.
  • После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)
  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

  • прямого включения
  • через трансформаторы тока
  • через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Что нужно, чтобы подключить однофазный электрический счетчик

Подключение электросчетчика может произвести только представитель фирмы, предоставляющей вам электричество. Однако вы можете заранее запастись всем необходимым оборудованием и материалами, которые вам для этого потребуются.

Что нужно для подключения электросчетчика:

  • Сам электросчетчик;
  • Ящик для измерителя, который по-другому называется щиток;
  • Отключатели;
  • Медная планка, к которой можно подключить до 10 проводов;
  • Также нужно один метр трехжильного кабеля, который имеет сечение около 3-х миллиметров;
  • Пластинка из железа, которая помогает установит аппарат, она называется дин-рейка;
  • Пластиковые дюбеля и нержавеющие саморезы.

Набор инструментов, скорее всего, принесет с собой мастер, который будет устанавливать счетчик. Однако чтобы избежать проблем, лучше созвониться с ним заранее и уточнить наличие всего необходимого.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
