Правила и нормы установки газового котла в жилых помещениях

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП -87 п.6.29-48;
  • СП глава 4;
  • СП пункт 6.17-25;
  • СП пункт 7;
  • СП пункт 6.6;
  • СП пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Установка на разные стены

Правила установки котла на стенах деревянного дома требуют четкое выполнение всех противопожарных правил и заводских инструкций. Агрегат, нужно прочно укрепить на стенке, с обеспечением вертикального/горизонтального уровня.

При этом существуют различия в установке и требования к крепежу для простенков, выполненных из разного стенового материала, и точно также для полых стен.

Установка на жб стену

Железобетон — это идеальный стройматериал стен зданий, предусмотренных для размещения газового агрегата. Такие строительные конструкции, отличаются отличными прочностными характеристиками, относящихся к классу огнестойких материалов.

Монтажа агрегата на такой стеновой материал, не требует выполнения каких-то особых мероприятий. Установку производят с применением стальных анкеров, на которые, по уровню, укрепляется сборная планка и далее навешивается агрегат.

Такая стена отлично подходит для размещения отопительного устройства любой конструкции и мощности, в том числе и габаритных моделей со встроенным баком-накопителем ГВС.

Установка на стену из кирпича

В существующих нормативных директивах по установке отопительных агрегатов на кирпичную стену условия монтажа газового котла оговариваются отдельно. Кирпич, так же как и железобетон относится к огнестойким стройматериалам, поэтому допускается установка котла непосредственно на стенку.

Тем не менее, иногда представители газовой службы, которые отвечают за выдачу допуска на эксплуатацию агрегата, требуют выполнение штукатурки площадки размещения агрегата. В процессе оштукатуривания площадей, ставится монтажная планка для навесного агрегата. После завершения штукатурка, из стены выходят два болта, на которые требуется установить газовый котел в деревянном доме.

Можно ли вешать котел на деревянную стену

Несмотря на то, что такие стены относятся к легковозгораемым материалам, правила пожарной безопасности допускают установку газового котла на деревянную стену при условии предварительного размещения термостойкой подложки.

Для термоизоляции агрегата от деревянных стен рекомендуется установить подложку из следующих теплоизоляторов:

  • Базальтовая вата с жестким основанием из стального листа, на который ставится пласт материала свыше 50 мм.
  • Базальтовый тугоплавкий листовой материал.

В случае возникновения аварийной ситуации с выходом открытого пламени, они полностью способны защитить поверхность стен из бруса от возгорания.

Установка газового котла в квартире – требования и правила для многоквартирного дома

При желании обустроить в квартире индивидуальное отопление с использованием газового котла, спешить с покупкой оборудования не следует, поскольку не всегда возможно сделать такой обогрев. Существует много ограничений. Дело в том, что не все многоквартирные дома рассчитаны на использование газового котла в квартире вместо центрального отопления.

В случае проживания в многоэтажке, где поквартирное теплоснабжение не предусмотрено, реализовать подобное решение сложно, а часто и нереально. Если в доме не имеется такой возможности, то сделать попытку получить разрешение можно в случае проведения его реконструкции, если имеется решение об отключении здания от централизованного отопления и переводе на поквартирный обогрев.

Дымоход

Особое внимание — правильной организации дымохода

Правильная установка дымохода важна ничуть не менее, чем вентиляционная система. Дымоход может быть выполнен из металлической сэндвич-трубы, выводящейся через крышу котельной (или же через стену) и поднимающейся по стене снаружи до кровли.

Удобные и надежные сэндвич-трубы

А может быть и коаксиальный, выходящий через стену и имеющий небольшой размер. Каждый из них устанавливается по определенным правилам.

  1. Продукты горения не должны попадать вовнутрь помещения, а значит, дымоотводный канал должен быть газонепроницаемым.
  2. Диаметр дымохода не должен быть меньше диаметра патрубка, выходящего из котла. Установлены соотношения по мощности котла – с этими цифрами домовладельца обязательно ознакомят при составлении проектной документации.
  3. Оголовок металлической трубы должен подниматься над кровлей не ниже ее конька — это обеспечит нормальное отведение продуктов сгорания газа и предотвратит обратную тягу.
  4. При выводе дымохода через стену, для него делают отверстие, присоединяют трубу к котлу и выводят на улицу. Если в отверстии между стеной и дымоходом образовались щели, их необходимо герметично заделать. Такой дымоотводный канал коаксиального типа подойдет для котла с небольшой или средней мощностью, и обычно его применяют для навесных моделей.

Оголовок коаксиального дымохода в деревянном доме

Для чего нужен расширительный бак в котельной

В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.

Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.

Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.

Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.

Утверждение проектной документации

Затем разработанный проект направляется на согласование в территориальное отделение организации, осуществляющей контроль над газоснабжением домовладения, где будет осуществляться монтаж оборудования.

Временной период, необходимый для этого, зависит от того, насколько сложная схема установки газ котла в частном доме и укладки газовых коммуникаций. Он может составить от 7 дней до 3 месяцев.

К проекту, который требует согласования, прикладывают документы, в которых описываются характеристики оборудования для котельной:

  1. Технический паспорт газового прибора.
  2. Инструкция производителя по его эксплуатации.
  3. Сертификаты, подтверждающие соответствие оборудования санитарно-гигиеническим и техническим параметрам.
  4. Экспертное заключение о том, что данный агрегат отвечает всем требованиям относительно безопасности.

Все вышеперечисленные документы выдаются тому, кто приобретает прибор, а оформляет их производитель отопительного оборудования.

Перечень необходимых действий

Если стало известно, что в доме разрешается монтаж индивидуального отопления, длительного хождения по инстанциям не избежать:

  • Данные относительно приобретенного счетчика и котла сообщаются в проектную организацию. Потом забирается готовая документация. Заранее приобретать оборудование не стоит, поскольку разрешение на то, чтобы установить газовый котел в многоквартирном доме, не всегда можно получить.
  • Затем в отделении «Горгаза» заключается договор на обслуживание агрегата, а проект газификации передают на утверждение.
  • После получения на руки подписанного проекта, можно приступать к отсоединению от теплосети. В этом случае потребуется слив воды из отопительной системы всего дома.
  • Далее владелец квартиры должен смонтировать индивидуальную систему теплоснабжения. Котел устанавливают без подключения к газовой магистрали, проверяют систему на герметичность и готовность к работе.
  • В «Горгазе» выясняют дату, когда можно установить газовый котел в многоквартирном доме в конкретной квартире. Его сотрудники подключат трубы и оборудование согласно проекту, опломбируют счетчик, запустят в работу плиту и агрегат.
  • Чтобы гарантия на газовый котел была действующей, потребуется наладка и осуществление первого пуска с последующей отметкой в паспорте. Относительно данного вида работ следует обращаться в подразделение, где прибор был поставлен на обслуживание. Мастер проведет регулировку котла, запустит систему и поставит в паспорте штамп. Теперь можно пользоваться смонтированным оборудованием.

Весь вышеописанный процесс с соблюдением требований по установке в многоквартирном доме газового котла займет от 1,5 до 2,5 месяцев. Поэтому начинать процедуру желательно весной или в самом начале лета.

Вентиляция и дымоотведение

Правила установки газового котла в квартире и частном доме предусматривают обустройство систем вентилирования и отвода продуктов горения газа в котельном помещении. Их неисправность или малоэффективное функционирование может закончиться поломкой оборудования или привести к чрезвычайной ситуации.

В нормативной документации к вентиляции и дымоходу в частном домовладении перечислен ряд требований:

  1. Каналы дымоотведения и вентилирования нельзя объединять, их делают раздельными.
  2. Чтобы в котельную проникал свежий воздух, в ней следует установить приточную вентиляцию. Входное окно устраивают в нижней части двери или наружной стены. Величина вентиляционного оконного проема составлять должна не менее 1/30 части площади помещения, но не меньше 80 мм² на 1 кВт мощности котла в случае, когда приток воздуха будет поступать с улицы, и не менее 300 мм² на 1 кВт, если из других источников.
  3. Вентканалы следует всегда держать открытыми, поскольку воздушные потоки должны постоянно циркулировать.
  4. Котел рекомендуется располагать в непосредственной близости к дымоходной трубе.
  5. У дымохода, обустраиваемого в стене, должно насчитываться два входных канала, при этом основной из них предназначается для установки дымоотводящей трубы, а другой – ревизионный, для технологической прочистки, располагают его ниже первого не менее, чем на 25 сантиметров.
  6. Сечение вытяжного отверстия дымохода не может быть меньше, чем этот же параметр у выходного патрубка газового агрегата.
  7. Дымоходная конструкция не должна иметь больше трех изгибов и поворотов.
  8. Для изготовления дымоходов задействуют нержавеющую или углеродистую сталь. Установка асбестобетонных или иных труб, произведенных из слоистых материалов, допускается на расстоянии не меньше 50 сантиметров от дымоотводящего патрубка нагревательного агрегата.
  9. С целью обеспечения безопасной эксплуатации прибора и эффективной работы отопительной системы необходимо создание условий для поддержания требуемой силы тяги. Поэтому следует рассчитать как всю высоту трубы дымохода, так и высоту ее расположения над кровельной поверхностью, чтобы оголовок не находился в зоне ветрового подпора.

Правилами и условиями для установки газового котла установлены нормативы для его дымоходной конструкции:

  • труба должна подниматься над плоской крышей без конька не меньше, чем на 50 сантиметров над кровлей или парапетом, если он обустроен вдоль ее периметра;
  • когда дымоход проходит через скат крыши на расстоянии не менее 150 сантиметров от конька, то оголовок трубы нужно поднимать не меньше, чем на 50 сантиметров;
  • если выход дымоотвода через скатную кровлю проложен на расстоянии 150 –300 сантиметров от конька по горизонтали, необходимо поднимать оголовок до уровня, не ниже, чем верхняя точка конька;
  • в случае, когда труба проходит через скатную крышу на расстоянии больше, чем 300 сантиметров от конька, тогда ее выходное отверстие располагают на условной линии, проведенной под углом в 10 градусов от вершины конька к горизонту.

Правила монтажа отопительного оборудования и дымовых каналов

Перед установкой котла отопления в частном доме нужно ознакомиться с действующими нормами и правилами монтажа. При несоблюдении важных требований в процессе установки и подключения нагревательного оборудования повышается пожароопасность, возникает риск появления взрывоопасной ситуации. В этом случае проверяющие органы могут оштрафовать владельца дома или квартиры.

При установке отопительного оборудования следует соблюдать следующие правила:

Если выполняют монтаж котла, работающего на газе, то агрегат нужно подключать к отдельному дымоходу. Причем существующие вентканалы для этих целей не подходят, поскольку велика вероятность, что угарный газ просочится в вышерасположенные жилые помещения. Допускается не более трех изгибов дымового канала. Если нужно сделать горизонтальный участок дымового канала от агрегата внутри котельной, то его протяженность не может превышать 30 см. Часть дымохода, возвышающаяся над крышей, делается из химически устойчивых материалов. Высота трубы зависит от расстояния, на котором она расположена от конька дома

Важно, чтобы оголовок не попадал в зону ветрового подпора. Иначе тяги не будет

В турбинированных котлах с закрытой камерой сгорания применяют коаксиальный дымоход

Для выведения трубы в стене делают отверстие диаметром 100 мм. При этом установка котла отопления в частном доме и установка трубы нормируются согласно действующим СНиП. Оптимальный диаметр дымохода указывается в паспорте к отопительному прибору. В дымовом канале обязательно предусматривают ревизионные отверстия, которые предназначены для чистки дымохода. Систему дымоудаления делают из нержавеющей трубы круглого сечения.

Нельзя объединять дымовые и вентиляционные каналы. Они могут быть только раздельными. Котел устанавливают как можно ближе к дымовой трубе. В помещении котельной обязательно должна быть система приточной вентиляции. Дымоход, проходящий через стену, оборудуется двумя входными каналами.

Для определения высоты оголовка дымовой трубы придерживаются следующих правил:

  • Над плоской кровлей оголовок возвышается на 500 мм. Если у крыши есть парапет, то возвышение отмеряется от верха этой конструкции.
  • При расположении трубы на скатной крыше на расстоянии не более 150 см от конька, возвышение составляет 50 см выше конькового элемента.
  • Если дымоход находится на расстоянии 150-300 см от излома скатов, то его оголовок находится на одном уровне с коньковым брусом.
  • При удалении от верха скатной крыши более чем на 3 м оголовок дымовой трубы располагают на высоте линии, проведенной под углом 10°C к коньковому элементу. То есть он должен быть ниже этой конструктивной части кровли.

Разрешение на монтаж и регламентирующая документация

Самые строгие требования предъявляют к монтажу нагревательного оборудования, работающего на газе. Существуют специальные нормативные документы, согласно которым производят установку газового котла.

Все правила и нормы можно найти в следующей документации:

  1. СНиП № 31-02-2001 регламентирует устройство систем газоснабжения в индивидуальных домах.
  2. СНиП № 41-01-2003 является общим документом, по которому проектируют сети вентиляции, кондиционирования и отопления помещений.
  3. В СНиП № 21-01-97 перечислены нормы, касающиеся пожарной безопасности жилых домов и помещений.

Также при проектировании и монтаже нагревательного оборудования нужно придерживаться норм, которые оговариваются в СНиП № 2.04.08-87 и 2.04.01-85.

Разработка и согласование проекта

Для начала нужно получить техусловия в службе газа. Потом на основании ТУ разрабатывают проектную документацию. При этом обязательно учитывают все требования, оговоренные в технических условиях. В проекте должна быть показана разводка сетей газоснабжения внутри дома и на придомовой территории. Изготовление проектной документации можно доверить только организации, у которой есть соответствующая лицензия. После разработки проект сдают в газовую службу для прохождения согласования.

В комплексе с проектной документацией подают следующие бумаги:

  • технический паспорт газового котла;
  • сертификат соответствия нагревательного оборудования техническим и санитарно-гигиеническим требованиям;
  • инструкция к газовому агрегату;
  • результаты прохождения экспертизы на соответствие котла требованиям безопасности.

Только после утверждения проекта можно начинать установку газового нагревательного оборудования.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

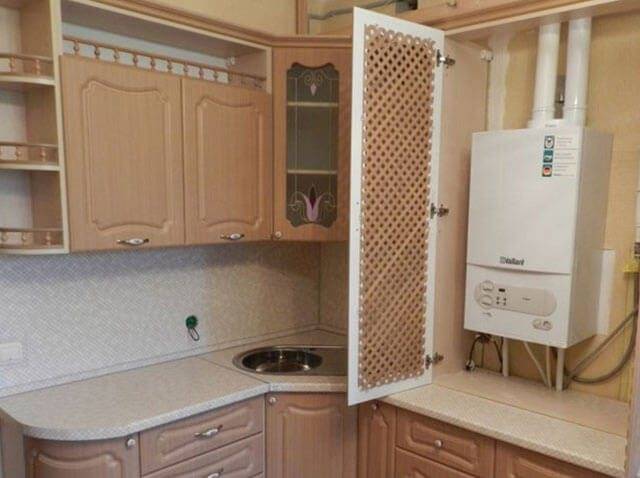

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.
