Создание схемы
Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.
Как рассчитать количество мест в электрощите
Рациональный подход при проектировании распределительного щита, в первую очередь, подразумевает грамотный расчёт количества мет под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.
За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина равняется 17 с половиной сантиметров. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.
Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.
Таблица размеров модулей:
Пример простого расчёта для распределительного щита
Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.

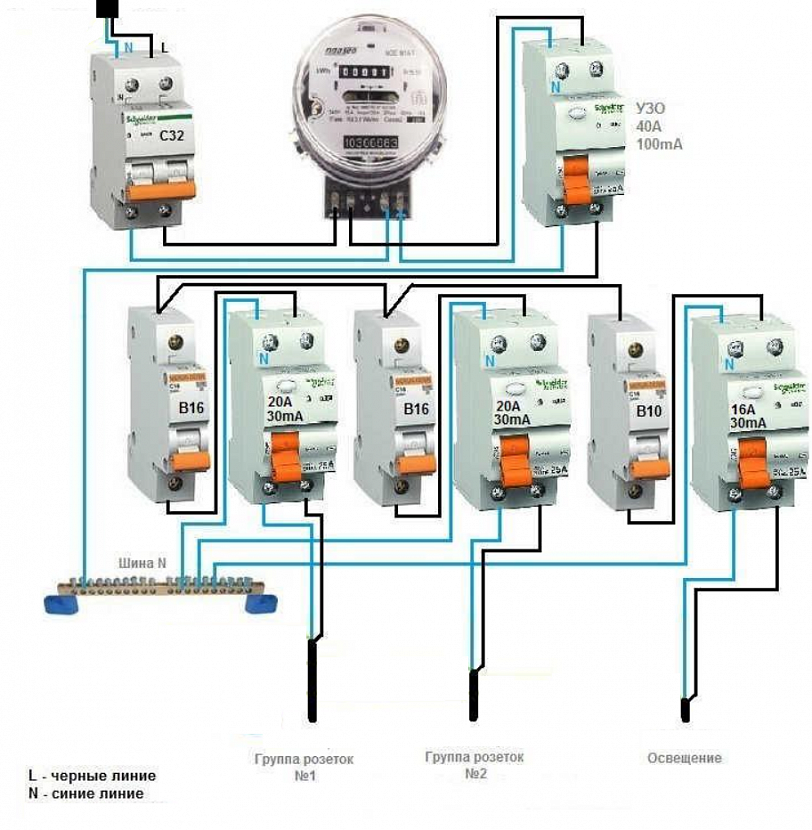

На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:
- на входе автоматический выключатель с двумя полюсами = 2 модуля;
- далее установлен счётчик электроэнергии = 6 модулей;
- после счётчика два УЗО = 4 модуля;
- автоматические выключатели с одним полюсом в количестве шести штук = 6;
- нулевые шины, предназначенные для двух УЗО = 2.
Подведём итоги суммировав все модули и получим – 20 мест и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.
Схема небольшого щита распределенияИсточник avatars.mds.yandex.net
Несколько слов про УЗО
При проектировании и монтаже важно помнить ещё об одном моменте – включение в схему УЗО. Эта аббревиатура расшифровывается как – устройство защитного отключения
Как и автомат УЗО является устройством защиты, но намного более чувствительным.
Автоматические выключатели рассчитаны на работу с короткими замыканиями в сети. Ток при таких нагрузках может достигать сотен ампер. Однако даже пара десятков миллиампер могут пагубно сказаться на человеческом здоровье. УЗО защищают именно от таких неприятностей.
Например, ребёнок засунул в розетку посторонний предмет, и ток будет мгновенно отключён. Плюс к этому необходимо добавить вид заземления в квартире. Уже повсеместно используется система с тремя фазами и нолём (международный стандарт TN-C). УЗО в такой системе является единственной и надёжной защитой от перегрузок.

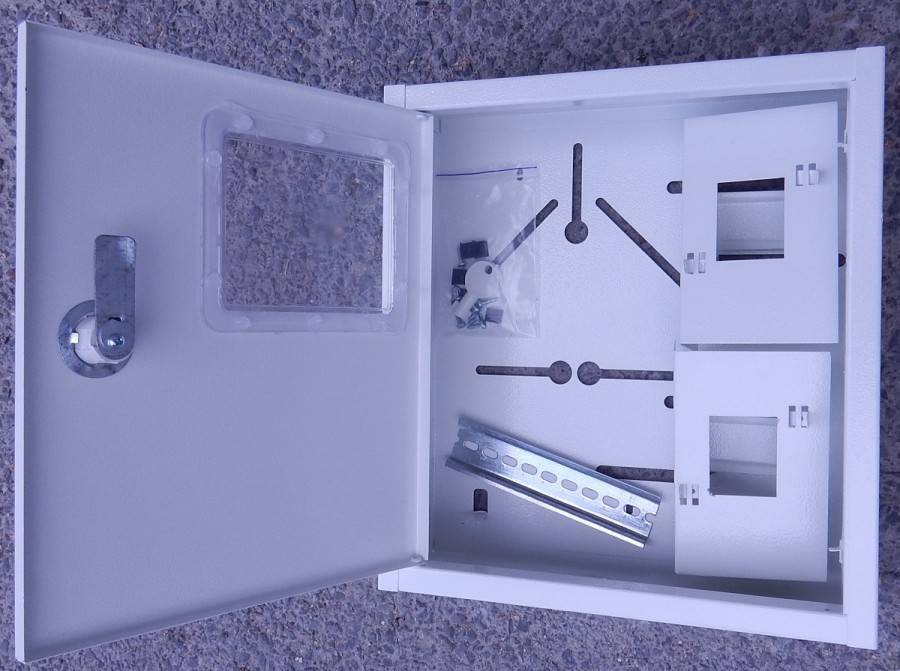

Материалы корпуса, и защита от пыли и влаги
В соответствии с требованиями стандартов, современные модели бытовых электрощитов производят из негорючего пластика (лучше – прочного ABS) и листового металла. Иногда материалы комбинируют: пластиковый каркас и стальная дверца, или наоборот.

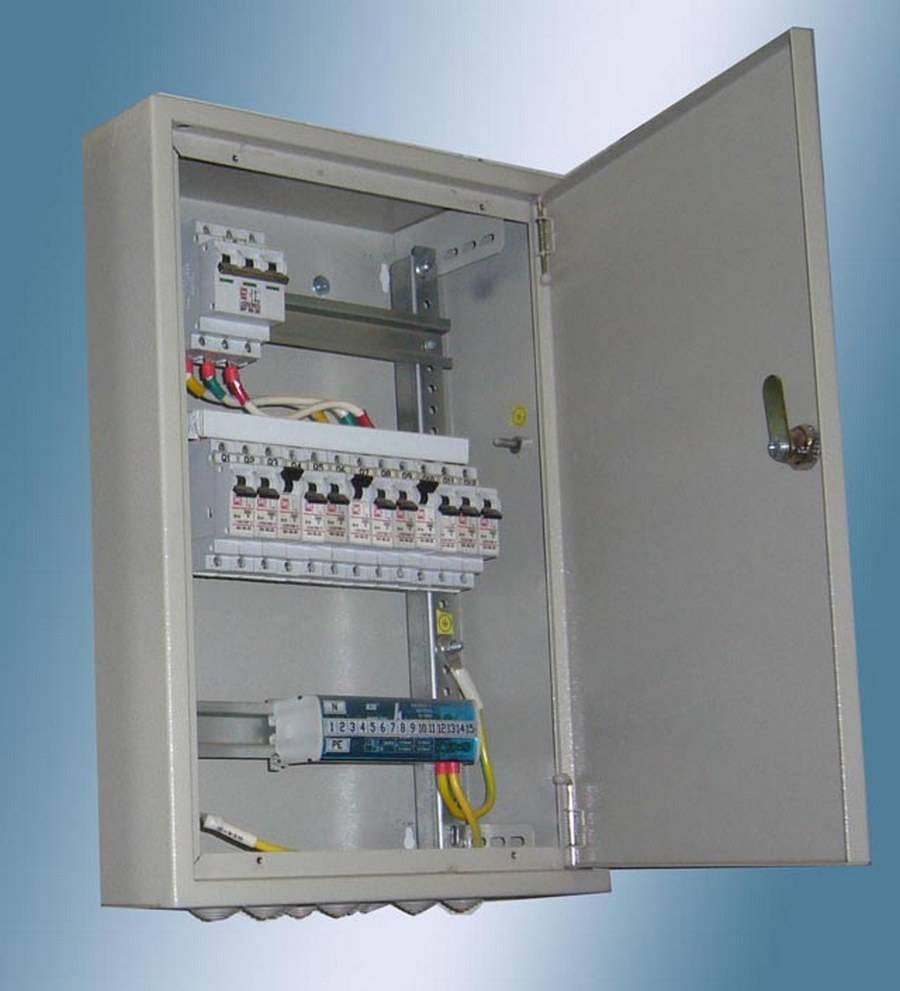

В целом, металлическая конструкция более прочная, устойчивая к возгоранию и вандализму, а потому более подходит для уличного размещения или в технических и подсобных помещениях, где не исключен риск механических повреждений. Качественные модели защищены от коррозии с помощью специального порошкового покрытия или краски, а для плотного прилегания дверцы к корпусу ящика применяют уплотнители.

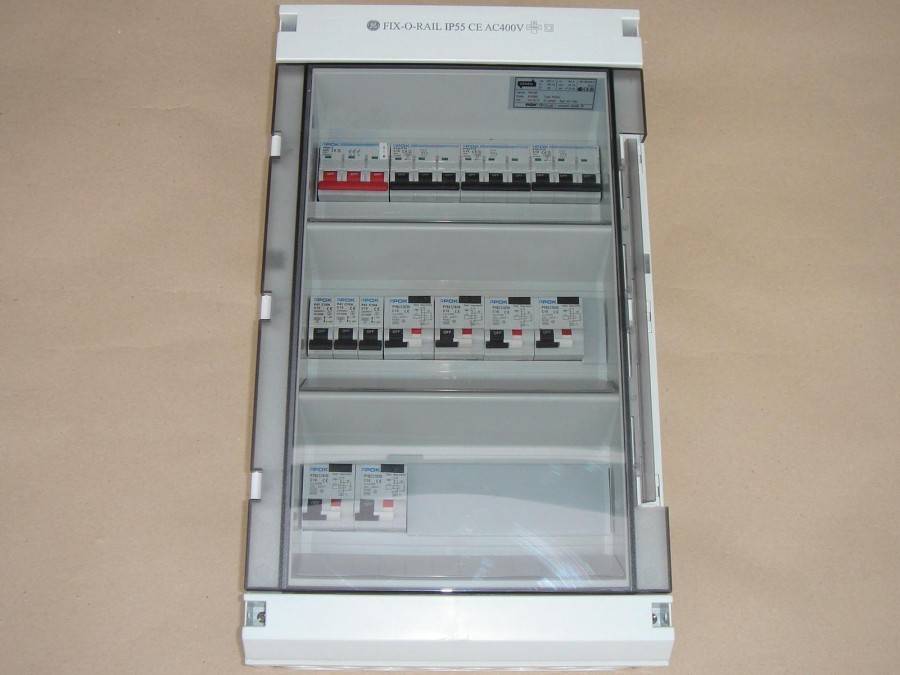

Пластиковые боксы легкие, прочные и, что важно для квартир, – выглядят более эстетично. Некоторые серии от европейских производителей вообще поражают продуманными вариантами дизайна, и мы обязательно предоставим наводки дальше по тексту
А пока, не отходя от темы прочности и надежности, поговорим о степени защиты от пыли и влаги.
Для жилого (по умолчанию теплого и сухого) помещения или офиса это не столь важный фактор, потому сойдут щиты и с минимальным IP20, хотя большинство модульных щитов все-таки защищены на уровне IP30-40. А вот для установки в гараже, на складе, на парковке и в других технических помещениях, где повышенная сырость, выбирайте модели не ниже IP44.
При высокой влажности и для установки на улице – только от IP54, а еще лучше – с максимальным показателем IP65-66. Нельзя игнорировать данный фактор, так как только правильно подобранная защита от пыли и влаги защитит чувствительную модульную автоматику. Здесь также важна стойкость к действию ультрафиолета.
Еще одна строгая рекомендация: в помещении, где применяются краски, растворители и подобные вещества, вешайте только устойчивый к агрессивным химическим воздействиям щиток. Варианты выбирайте, например, у Hager в серии Orion или у бренда Spelsberg.
Как защитить щиток со всем содержимым от погодных явлений, мы выяснили. А от случайных или намеренных посягательств посторонних людей? Здесь поможет замок с ключами. Обычно бытовые модульные щитки комплектуются защелкой. Но в ряде случаев необходим замок.
В квартире, – как защита от экспериментов любопытных детей; при уличном монтаже, – как барьер от посягательств посторонних. Замки с комплектом ключей, как опцию, предлагают многие производители; уточните перед покупкой параметры у консультанта, или почитайте форумы.
Советы профессионалов
Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.
Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.
Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.
Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

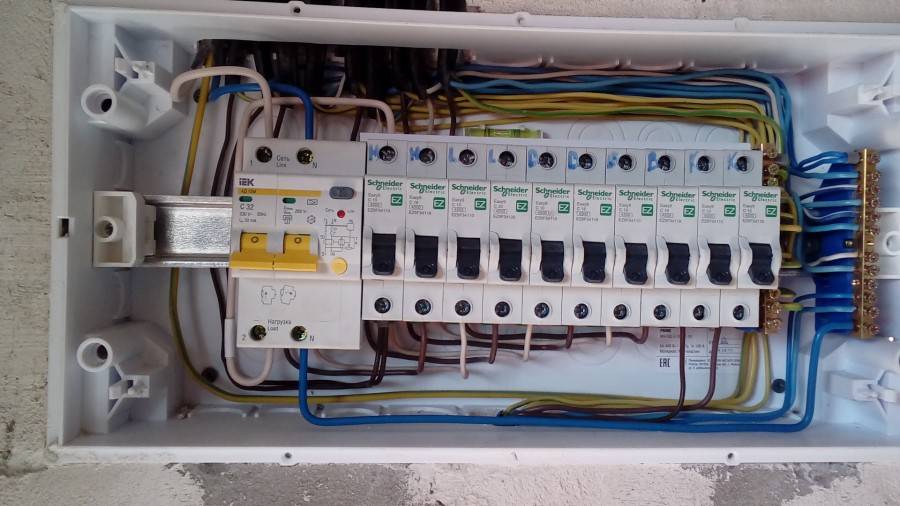

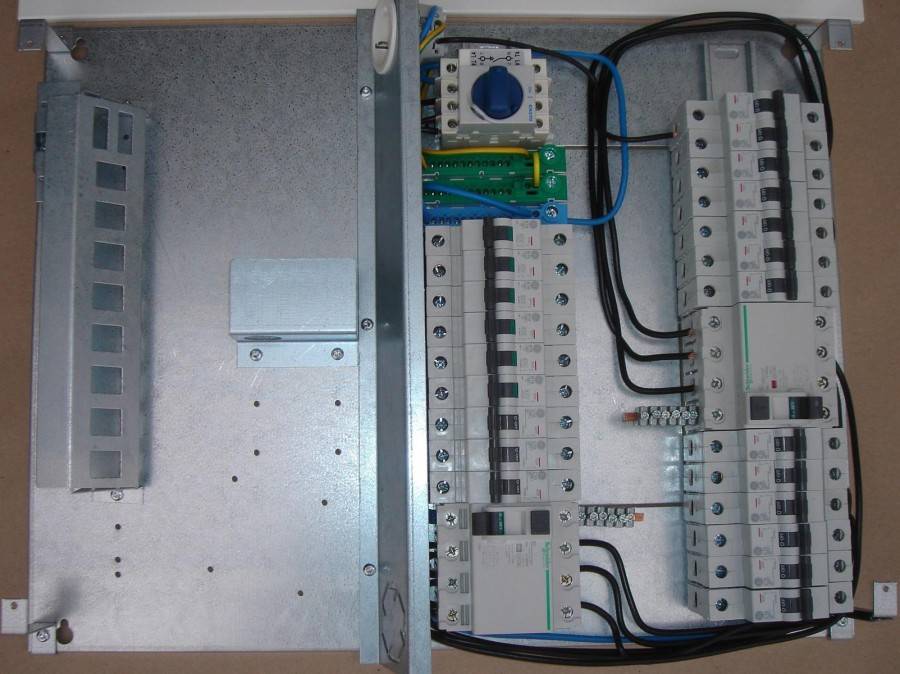

Образцовый щитокИсточник static.wixstatic.com
После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.
При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.
Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита
Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки
Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.
Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.
Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.
Устаревшие автоматы – «пробки»Источник homemasters.ru
Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.
Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.
Еще пример сборки щитка в видео:
Заключение
В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.
Комплектация распределительного щита
Существует несколько разновидностей комплектации щитка. В частных домах нередко счетчик электроэнергии выносят отдельно от автомата, так чтобы работник компании-поставщика электричества мог снять показания, не заходя в дом, если хозяев нет на месте. Если счетчик находится в доме, его целесообразно разместить в щитке вместе с автоматом.

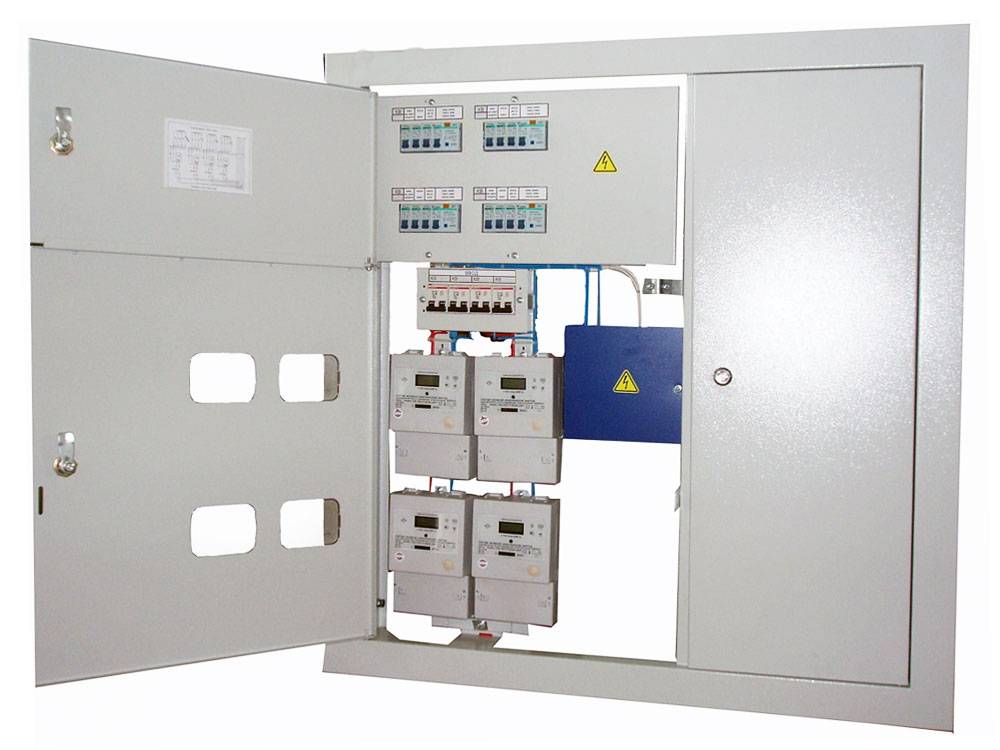

В подъездах современных построек счетчики нередко выносят за пределы квартиры для удобства контроля показаний. В квартире в щиток помещают УЗО и автомат. УЗО необходимо для обеспечения безопасности точно так же, как и автомат.
Ставится УЗО на выходе от счетчика и срабатывает в случае превышения током утечки максимально допустимого значения, срабатывает при замыкании на «землю». Фаза от УЗО идет на автоматы, которые также срабатывают на короткое замыкание на своем участке цепи.
Помимо УЗО, настоятельно рекомендуется установка стабилизатора питания. В отечественных электросетях нередко происходят перепады электропитания, чего нежная импортная техника с кучей микросхем может не пережить. Стабилизатор питания – вещь не из дешевых, но сэкономить он может значительно больше, чем стоит сам.
При перепадах напряжения выходят из строя платы управления приборов, зачастую не подлежащие ремонту и требующие полной замены. Цена платы управления – это примерно половина стоимости электроприбора. Поэтому на стабилизаторе не стоит экономить.

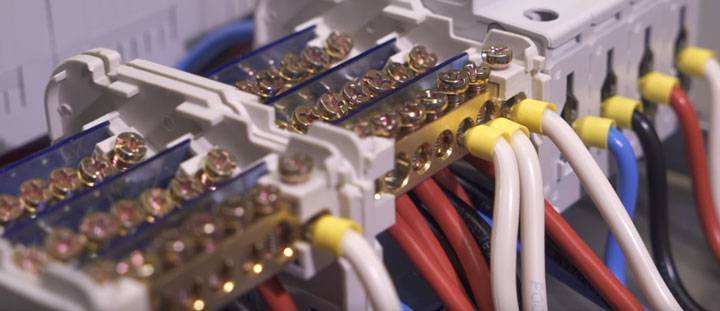

На щиток заводят две шины – ноль и заземление. На заземляющую шину подводят «землю» от всех электроприборов, а на «ноль» – провод с УЗО подается на автоматы. Маркируют «землю» чаще всего белым либо желто-зеленым проводом, «ноль» – синим, а фазу – красным либо коричневым.
№2. Основные виды распределительных щитов
Распределительный щит может отвечать за безопасную подачу электричества в квартиру, на этаж или на большое здание. В зависимости от масштаба зоны обслуживания электрощитки делятся на такие виды:
- главный распределительный щит (ГРЩ) находится во главе иерархии, устанавливается на трансформаторных подстанциях и на крупных производствах. Он, как правило, отличается внушительными размерами, отвечает за электроснабжение целого объекта, защищает от перегрузок в сети и коротких замыканий. ГРЩ, равномерно распределяющий электроэнергию по всем помещениям, может автоматически переключаться с основного ввода питания на резервный;
- вводное распределительное устройство (ВРУ) устанавливают на входе силового кабеля в многоквартирные жилые дома, офисные центры, производственные помещения. ВРУ распределяет питающие линии для квартирных и этажных щитков, ведет учет потребленной электроэнергии, срабатывает в случае перегрузок и коротких замыканий;
- аварийный ввод резерва (АВР) используется не везде и предназначен для переключения потребителей с основного источника электропитания на резервный в случае аварии. АВР необходим для больниц и прочих учреждений, где важна непрерывная подача электроэнергии. Иногда такие устройства используют в коттеджах;
- щит этажный (ЩЭ) ставится, в основном, в жилых зданиях для распределения электропитания на 2-6 квартир. В таком щитке выделяется место для модульной автоматики и приборов учета электроэнергии. Может использоваться в административных зданиях;
- щит квартирный (ЩК) располагается на вводе электрического кабеля в квартиру, устанавливается обычно в прихожей, тамбуре, реже – около входной двери. Квартирные щитки знакомы практически каждому, они используются для защиты от коротких замыканий и перегрузок, распределения групповых линий питания и учета электроэнергии. О выборе распределительных щитков данного типа и пойдет речь.
Среди других видов отметим щиты освещения (ЩО), которые необходимы для редких выключений и включений автоматики, такие устройства защищают от перегрузок, используются в общественных и торговых зданиях. Щит управления (ЩУ) также устанавливают в административных зданиях для управления вентилирующим, отопительным оборудованием и сигнализацией. Щит автоматики (ЩА) необходим для управления программными контроллерами систем вентиляции, отопления и т.д. Есть еще щиты бесперебойной подачи питания (ЩБП), которые устанавливают при подключении вычислительного и медицинского оборудования, требующего постоянной подачи электроэнергии и чувствительного к перепадам напряжения.
Критерии выбора силового удлинителя
На эксплуатацию и область применения усилителя влияют несколько характеристик:
длина кабеля. Может быть 100 м и более. Запас необходим, поскольку участок не всегда ровный, бывают спуски и подъемы, изгибы. Но большой резерв длины не нужен. Перед использованием шнур нужно максимально размотать, чтобы не возникло замыкания или перегрева;
- форма. Силовые удлинители выпускают в виде шнура (для небольшой длины), шнура, наматываемого на пластиковую или металлическую раму, катушку. Катушечные модели часто используются профессионалами. Как правило, катушечные модели имеют 4 гнезда под вилки, хотя бывают модели и с одним гнездом. Шнуры, в том числе наматываемые на раму, как правило, с одной розеткой. Но бывают и исключения. Некоторые силовые удлинители могут обеспечить энергией до 5 приборов;
- мощность. Показатель достигает 20 кВт. Ориентироваться нужно на мощность, потребляемую электроприбором. Обычно 4 кВт бывает достаточно, чтобы одновременно подключить триммер, перфоратор и сварку;
- качество и комплектация рамы. Желательно, чтобы рама была ударопрочной. На розетках могут быть крышки, иногда с пружинами. Эту часть устройства изготовляют из пластика или металла;
- защита от пыли и влаги. IP00 — степень защиты оболочки. Первый показатель означает защиту от сора, второй — от влаги. Чем больше число, тем лучше защищен прибор от воздействия внешних факторов. Так, модели с IP68 полностью защищены от пыли и влаги даже при полном погружении в воду. Как правило, в большей части моделей для бытового использования уровень влагозащиты соответствует 4 баллам. То есть, устройство защищено от брызг, падающих в любых направлениях;
- условия эксплуатации кабеля. Кабели маркируются как ПВС, ПРС и КГ, КГН. Первый имеет изоляцию из поливинилхлоридной смолы, и применяется в бытовых моделях. В обычных условиях служит не менее 6 лет. Недостаток ПВС в том, что он трескается на морозе. Похожими свойствами обладают и изделия с изоляцией ПРС, но они могут эксплуатироваться при температуре до -40 °С. КГ (гибкий) применяется в полевых условиях, промышленности, хорошо переносит жару до 50 °С и прямые солнечные лучи, а КГН боится ультрафиолета;
- заземление. В таком удлинителе есть третья жила и «усик» в вилке и розетке. Заземление нейтрализует излишек напряжения в аварийных ситуациях. Нужна функция при длительном использовании, особенно на улице, подключении мощного оборудования, в сложных средах;
- предохранитель, термовыключатель. Компоненты не позволяют шнуру перегреваться, предупреждают замыкания. Такая защита особенно важна при подключении мощных устройств и для выполнения работ на улице.
Видео — Как сделать электрический удлинитель длиной 50 метров
В силовом удлинителе могут быть и другие функции для удобной эксплуатации — кнопка включения/выключения, петли для крепления рамы на вертикальную поверхность. Если кабель выпускается в виде шнура, то для удобства использования в дальнейшем можно купить отдельно катушку. Стоимость аксессуара — от нескольких сотен рублей.
Лучшие удлинители для дачи
Если в дачном домике в каждой комнате есть розетки, а участок небольшой, то достаточно будет шнуровых моделей — например, Зубр профессионал на 1 розетку. Кабель не только мощный, но и защищен от брызг воды, имеет заземление. Для просторного двора, когда есть необходимость покосить траву вдалеке от дома или выполнить сварку каркаса под теплицу, виноградник, лучше купить мощную модель. Этим требованиям соответствует Denzel на 4 розетки. Устройство также имеет защиту от влаги, пыли, позволяет подключать оборудование с потребляемой мощностью до 3,5 кВт.
Какой автомат покупать?
Самое главное что вы должны запомнить – все эти линейки от бюджетной до премиум серии одинаково хорошо срабатывают при КЗ и надежно защищают вашу эл.проводку. А значит и смысла переплачивать здесь никакого нет.
Не нужно стремиться за сверхнадежностью и сверхбезопасностью там, где она вовсе и не нужна. Большинству мастеров и менеджеров в магазинах выгоднее всучить вам как можно более дорогое изделие.
При этом каждый будет нагонять свои страхи про “безопасность”, на чистом глазу утверждая, что только такой автомат спасет вас на 100% и никакой другой. Не верьте этому, производители не выпускали бы более дешевые механизмы с намного худшими показателями качества, так как просто побоялись бы нарваться на тысячи судебных исков от грамотных потребителей.
Выход из строя в 90% случаев происходит вследствие человеческого фактора (не дожал или пережал контакт, использовал алюминиевый провод и т.п.).
После сборки каждый автомат (дешевый и дорогой) проходит несколько этапов проверки. Бракованные изделия, имеющие отклонения от номинальных показателей, в любом случае отсеиваются.
Поэтому для своей квартиры можете смело брать автоматы самой бюджетной линейки любого зарекомендовавшего себя бренда. Это будет гораздо дешевле, а служить автоматы будут также, как и дорогие.
https://youtube.com/watch?v=0rzyPf64Qlo%3F
Сборка на дифф.автоматах
Преимущества:
каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.
проще установить проблемную зону при повреждениях
отсутствуют нулевые шины
у вас полная свобода в группировке аппаратов в щите
легко распределять нагрузку по фазам
большие габариты щита и большое количество модульных устройств (от 72шт и более)
очень дорого
Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).
Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.
Общая сумма такой сборки может достигать 200 тысяч рублей.
Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.
При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.
В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.
Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.
Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.
Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.
Какой лучше выбрать набор фрез для фрезеров
Невозможно посоветовать какой-то один набор, так как все индивидуально. Не рекомендуется новичкам покупать дорогие товары, потому что фрезы будут часто ломаться. Отсутствие опыта компенсируется энтузиазмом, поэтому инвестировать лучше в бюджетные модели. Их можно купить во многих специализированных магазинах, а также на различных площадках типа Ebay, Amazon, Aliexpress. Выбирая товары на них, лучше покупать те, которые указаны в списке выше, так как они уже проверены и отвечают заявленным характеристикам.
Когда уже есть опыт, но нет желания покупать дорогие фрезы, то можно приобрести их из среднего ценового сегмента. Они довольно надежные и качественные. При правильном использовании можно работать достаточно долго.
Модели премиум класса нужны настоящим профессионалам, которые постоянно вынуждены работать с заготовками. Их стоимость высокая, зато можно работать дольше, чем при использовании любых других изделий.
Функции распределительных щитов
Любая квартира, не говоря об офисе или производственном комплексе, подразумевает наличие множества электроприборов. Обеспечить им энергоснабжение по одной-единственной линии – не самый разумный вариант. Если потребуется ремонт одной из розеток, придется отключать весь дом.
Распределительный щит
Разумнее воспользоваться распределительным электрощитом. Основная его функция – распределение электроэнергии от вводного кабеля по нескольким линиям. При этом конструкция щита позволяет удобно подключать защитные устройства как для общего ввода, так и по линям внутриквартирной разводки.
Еще одна функция распредщитов состоит в учете потребленной электроэнергии. Снимать показания счетчика приходится ежемесячно. Попутно можно ознакомиться с внешним состоянием остальных электроприборов. Это положительно сказывается на уровне электробезопасности.
Рейтинг лучших распределительных щитов на 2021 год

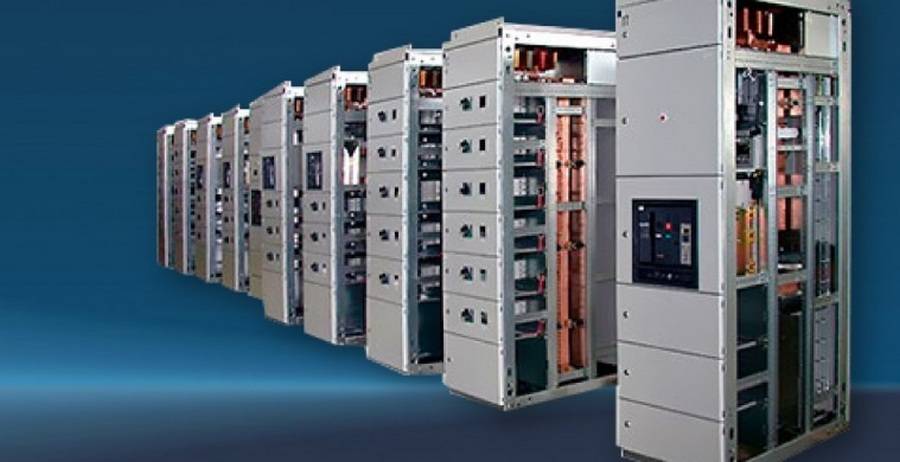

Главные распределительные щиты
«Н-Автоматика» 3 х 630 А
Массивный щит от российского производителя. Предназначен для контроля за распределением энергии в производственных помещениях или на территории загородных коттеджей. Конструкцию отличает особая массивность, для удобства и защиты от влаги и пыли данный ГРЩ желательно размещать в отдельном вагончике.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Категория электроснабжения | Первая |
| Наличие АВР | Встроенный |
| Количество секций | 2 |
| Количество фидеров | 15 |
| Автоматика для запуска дизель-генератора | Присутствует |
| Автоматы АВР в Амперах | 3 х 630 |
| Цена, рублей | 390000 |
«Н-Автоматика» 3 х 630 А
Преимущества:
- Мощная модель от российского производителя;
- АВР на три ввода;
- Полная комплектация.
Недостатки:
Массивность конструкции.
«ЕвразАвтоматика» УЗ.1
Данное устройство является низковольтовым ГРЩ, предназначенным для использования в сетях с напряжением 220-380 В, частота составляет 50 Гц. Сфера применения – непроизводственные и промышленные объекты. Помимо стандартных функций имеет возможность производить замеры не только в аварийных ситуациях, а также на постоянной основе сигнализировать о малейших превышениях. Сама конструкция предполагает блочно-модульный тип комплектации.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Номинальное напряжение в Вольтах | 400 |
| Номинальный ток сборных шин в Амперах | 4000 |
| Количество секций | 6 |
| Наработка на отказ в часах | 20000 |
| Сквозной ток короткого замыкания | 85 |
| Цена, рублей | 500000 |
«ЕвразАвтоматика» УЗ.1
Преимущества:
- Надежность конструкции;
- Расширенный эксплуатационный срок;
- Легкость обслуживания.
Недостатки:
Предназначен только для крупных объектов.
Квартирные щиты
«НЕВА» МТ 324
Распределительный щит, предназначенный для обслуживания небольшого жилого помещения/офиса. Выполнен в металлическом запирающемся корпусе и имеет конструкцию накладного типа для установки внутри помещения. В комплекте идет устройство повторного заземления и он же включает в себя монтажные приспособления.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Счетчик в фазах | 3-фазный, 15 кВт на 25 Ампер и выше |
| Тарифность | Двойная |
| Наличие розеток | 2 |
| Автоматические выключатели | Присутствуют |
| Повторное заземление | Присутствует |
| Цена, рублей | 7800 |
«НЕВА» МТ 324
Преимущества:
- Достаточно полная комплектация;
- Наличие 2-тарифного счетчика;
- Возможность закрепления на улице.
Недостатки:
Накладной тип монтажа.
Групповые щиты
«Тяжпромэлектро» ЩОГТ-1-131-54-УХЛ4
Данный групповой щит предназначен приема/распределения электроэнергии с напряжением 220-380 В при частоте 50 Гц. Основная сфера применения – замыкание групповых линий местной и дистанционной коммутации для питания электроприборов общественных, административных и производственных зданий. Оборудование имеет сертификат безопасности для низковольтовых аппаратов.
| Наименование | Показатель |
|---|---|
| Ном. напряжение главных цепей, Вольт | 220-380 |
| Ном. напряжение цепей управления, Вольт | 24/220 |
| Ток | переменный |
| Ном. частота переменного тока, Герц | 50.1 |
| Ном. напряжение изоляции, Вольт | 450.1 |
| Режим работы | Продолжительное |
| Обслуживание | Одностороннее |
| Конструктивное исполнение щита | Навесное/ |
| встраиваемое | |
| Цена, рублей | 9000 |
«Тяжпромэлектро» ЩОГТ-1-131-54-УХЛ4
Преимущества:
- Вариативность установки (накладная и встраиваемая);
- Дополнительный сертификат безопасности;
- Легкость монтажа.
Недостатки:
Одностороннее обслуживание.
Поэтажные щиты
«РИЛ» ЩЭ-31,5
Щит предназначен для установки в многоквартирном доме в специальную нишу. Обеспечивает ввод линий без разрезания по магистрали. Фронтальная дверца может запираться как на ключ, так и на обыкновенную щеколду. Данный щит поддерживает размещение модулей для обслуживания от 2 до 6 квартир.
| Наименование | Показатель |
|---|---|
| Страна-изготовитель | Россия |
| Счетчик в фазах | 3-фазный, 25 кВт на 35 Ампер и выше |
| Тарифность | Одинарная |
| Наличие розеток | Отсутствуют |
| Автоматические выключатели | Присутствуют |
| Повторное заземление | Присутствует |
| Цена, рублей | 12000 |
«РИЛ» ЩЭ-31,5
Преимущества:
- Оперативная панель доступна только уполномоченным лицам;
- Количество обслуживаемых абонентов может варьироваться;
- Закрыт доступ к токоведущей части щита.
Недостатки:
Установка возможна только в специальную нишу.
