Какая должна быть толщина у стенок вентиляции

Особенности обустройства

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

  • Приточный канал;
  • Вытяжная труба.

Задача труб – обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

Вентиляция состоит из приточной и вытяжной трубИсточник moyavtomagazin.ru

Монтаж выполняется после составления плана разводки для всех помещений здания

При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

  1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
  2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
  3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
  4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
  5. При закупке материала надо рассчитывать на некоторый запас – как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Гофры – полужесткие воздуховоды, которые состоят из проволочного каркаса и пластмассовой оболочкиИсточник ownerprofit.ru

Видео описание

Особенности монтажа пластиковой вентиляции можно посмотреть в видео:

Заключение

Пластиковые воздуховоды являются одним из вариантов создания вентиляции в здании. У пластика низкая стоимость и он отлично подходит для обустройства дачного дома. Но при этом надо помнить, что его нельзя применять при обустройстве подвалов и многоэтажных домов.

Монтаж

К монтажу вентиляции в жилом здании надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.

С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка

Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки

Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.

Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.

Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.

В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.

Источники

  • https://www.tproekt.com/otoplenie-i-ventilacia-normy-pravila-osobennosti/
  • https://www.AirClimat.ru/Ventilyatsiya-zhilyh-zdaniy.htm
  • https://vent-vozduh.ru/dom/ventilyatsiya-doma-snip-normy.html
  • https://VentingInfo.ru/dokumentatsiya
  • https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki
  • https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html
  • https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html

Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Калькулятор расчета минимальной площади сечения вентиляционной отдушины

Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.

Калькулятор расчета диаметра круглого канала, эквивалентного площади прямоугольного

Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.

Нормативная база

Основным показателем, который используется при подборе диаметра воздуховода, можно считать расход воздуха в единицу времени. В СНиП 41-01-2003 записаны основные требования к вентсистеме как с точки зрения продуктивности, так и по части геометрических размеров.

Например, согласно этому нормативу для жилого помещения приток воздуха должен составлять (на 1-го человека):

  • для помещений с площадью более 20 м 2 – либо 30 м 3 /час, либо не меньше 0,35 воздухообмена, рассчитанного, исходя из всего объема квартиры. Окончательно при расчетах принимается большее значение;
  • если же площадь помещения не превышает 20 м 2 , то воздухообмен можно просто принять исходя из средней величины 3 м 3 /час на 1 м 2 площади.

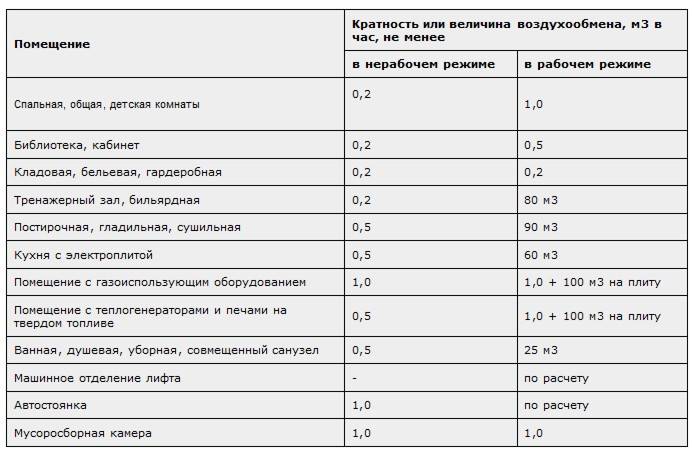

Нормативные значения воздухообмена

То есть через комнату средних размеров (19-20 м 2 ) в час вентиляция должна обеспечить циркуляцию порядка 60 м 3 . Малый типоразмер, например, вентиляционная труба 75 мм просто не справится с этой задачей.

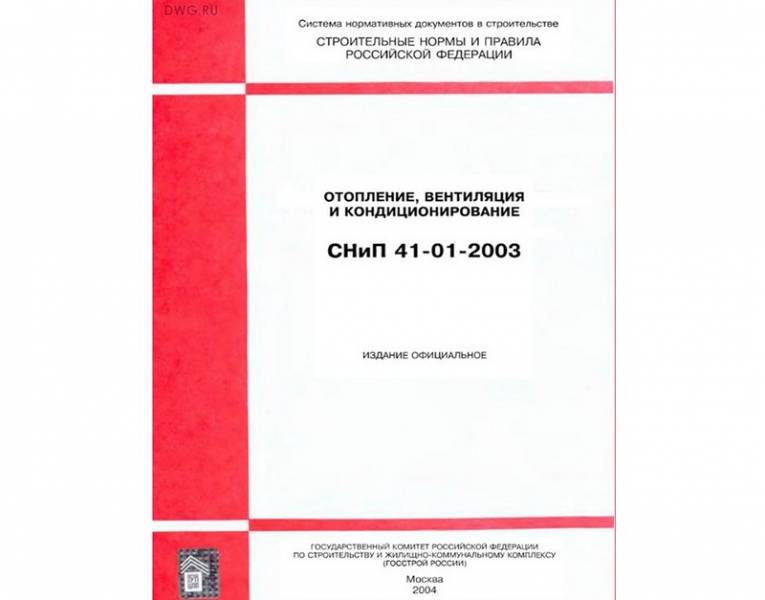

Тот же норматив (СНиП 41-01-2003) содержит и некоторые требования по части размеров трубопровода.

Что касается профильных воздуховодов, то ориентироваться нужно по большей стороне:

  • при размере до 250 мм толщина стенки должна быть равной 0,5 мм;
  • с ростом размеров до 1250 – 2000 мм толщина стенки увеличивается до 0,9 мм;
  • если размер большей стороны превышает 2000 мм, то нужен дополнительный расчет по обоснованию толщины металла.

На фото – обычная вентиляционная труба

Если свои ограничения и по части круглых вентканалов:

  • например, круглые вентиляционные каналы диаметром менее 200 мм допускается использовать только если толщина стенки не превышает 0,5 мм. Даже если вентиляционная труба 160 мм будет иметь толщину стенки 0,6 мм, строго следуя нормативу ее должны заменить. В частном строительстве, конечно, таких жестких ограничений нет;
  • а вот в случае с крупным диаметром (от 1800 до 2000 мм) толщину стали можно увеличить до 1,4 мм. Это необходимо, чтобы воздуховод просто не согнулся под собственным весом.

Из какого материала должны быть трубы

Если вы пришли к правильному решению – сделать в доме вентиляцию, возникает следующий вопрос: из какого материала должны быть трубы для вентиляции в частном доме? На сегодняшний день, существует только два вида каналов это круглые и плоские. Рекомендуется выбрать плоский вариант потому, что такие трубы при монтаже намного легче себя ведут, легче стыкуются и не провисают. Для формирования канала под воздух используются вентиляционные трубы из пластика или металла

  1. Воздуховод из металла. Его можно выполнить из нержавейки, оцинкованной или черной стали. Плюсы такого материала: долговечность, эстетичность, простота в установке. Но, к сожалению, у этого материала больше минусов, чем плюсов. Металлический воздуховод очень тяжелый, поэтому для маленьких домов он не подойдет, цена на материал очень высокая, сталь подвержена коррозии, срок службы небольшой, никакая изоляция не спасает от шума работы вентиляторов и вибрации. Они больше подойдут для промышленных объектов.

    Металлические каналы

  2. Воздуховод из пластиковых труб наиболее предпочтительнее. Срок службы достаточно длительный, материал не поддается коррозии, по весу очень легкий, что создает простоту при монтаже. Пластик легко режется, а технология сборки довольно простая и с ней может справиться даже человек, впервые взявшийся за установку вентиляционной системы. Они бывают от 3 до 12 м с сечением от 16 до 1600 мм. К ним всегда можно найти детали для соединений: повороты и переходники. При этом имеют самую низкую стоимость.

    Пластиковые воздуховоды

  3. Гофрированные алюминиевые трубы имеют много недостатков: вибрация при сильном потоке воздуха; нет соединительных элементов. Ею пользуются только для плавных изгибов на небольших участках вентиляции, когда при прокладке твердого воздуховода требуется множество колен.

    Гофрированные каналы из алюминия

Сегодня существует большой ассортимент вспомогательных деталей: разъемы; решетки; всевозможные клапаны и сетки, которые используются при создании системы воздуховода.

Преимущества и недостатки углового расположения плиты

Если установка плиты планируется в углу кухни, то следует учитывать плюсы и минусы такого расположения.

Преимущества г-образной планировки очевидны:

  • Кухня становится более уютной, поскольку плита в углу и вытяжка над ней вызывает ассоциации с камином в загородном доме.
  • Плита в углу – идеальная основа для создания рабочего треугольника. Готовить будет максимально удобно, так как в непосредственной близости оказывается и холодильник, и мойка. Если площадь кухни составляет несколько квадратных метров, дизайн кухни с угловой плитой окажется оптимальным вариантом для создания полноценного функционального пространства.
  • Сдвинутая в угол плита позволит создать удобную полноценную рабочую зону, организовать дополнительные места хранения, которые никогда не бывают лишними.
  • Пользоваться плитой удобно, однако, такое расположение потребует особой аккуратности во время приготовления пищи. Жир, разлетающийся по сторонам, будет пачкать две соприкасающиеся стены и обе столешницы, которые вплотную примыкают к варочному оборудованию.

К недостаткам подобной планировки относятся:

  • Установка стационарной плиты и устранение лишних зазоров потребует наличие сильно скошенного угла. Тогда на скошенный выступ легко встанет и вытяжка, размер которой будет соответствовать параметрам плиты. Скошенный угол – потеря драгоценных сантиметров, ради которых и выбирается угловая схема расположения мебельного оборудования.
  • Придание особой формы столешнице, покрывающей соседние тумбы, чтобы она вплотную встала с варочным оборудованием. Но перед этим нужно подготовить угол, потом устанавливать и подключать печь, и только после этого заказывать мебель. Все это увеличивает сроки обустройства описываемого пространства и вызывает определённые трудности.
  • При покупке панели вместо плиты, оборудовать угол будет проще. Он делается и скошенным, и прямым, но скошенный позволит установить вытяжку любой формы, любой модели. Повторимся: скашивать угол в малогабаритной кухне нерационально.
  • Для установки варочной панели придётся заказывать мебель со скошенными столешницами. В противном случае варочное оборудование в угол просто не поместится. В ситуациях, когда мебель подгоняется под имеющиеся конструктивные особенности планировки, оборудование кухни обходится дороже покупки стандартных гарнитуров.

https://www.youtube.com/watch?v=5d-dE7xItAE

Требования к трубопроводам

Предписанные нормы разрешают использование различных труб и трубной арматуры, которые не запрещены в строительстве. Рекомендуется использовать изделия одного производителя и стараться избегать прямых переходов между полимерными и стальными трубами.

Нельзя прокладывать трубопровод на неутепленном чердаке или в подпольном пространстве, если в них температура может опускаться ниже -20 градусов. Однако разрешен монтаж расширительного бака из негорючих материалов в чердачном помещении.

Трубы необходимо располагать таким образом, чтоб они оставались доступны для технического обслуживания и ремонта. Замуровать их в конструкции пола и стен разрешается лишь в случаях, когда эксплуатационный гарантийный срок превышает 40 лет.

Осуществляя скрытую прокладку, необходимо предусмотреть наличие люков в местах соединения. Полимерные трубы рекомендуется оставлять открытыми в местах, в которых исключены на них воздействие УФ-излечения, механические повреждения и прочие влияния. Нельзя прокладывать магистрали через перегородочные поверхности без установки негорючих защитных гильз.

Нормативные ссылки

  • ГОСТ 12.1.003−83 ССБТ. Шум. Общие требования безопасности.
  • ГОСТ 12.1.005−88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны
  • ГОСТ 24751–81. Оборудование воздухотехническое. Номинальные размеры поперечных сечений присоединений
  • ГОСТ 30494–96.Здания жилые и общественные. Параметры микроклимата в помещениях.
  • СНиП 23−01−99*. Строительная климатология
  • СНиП 23−02−2003. Тепловая защита зданий
  • СНиП 23−03−2003. Защита от шума.
  • СНиП 31−01−2003. Здания жилые многоквартирные. СНиП 31−03−2001 Производственные здания
  • СНиП 41−03−2003. Тепловая изоляция оборудования и трубопроводов
  • СанПиН 2.2.4.548−96. Гигиенические требования к микроклимату производственных помещений
  • СанПиН 2.1.2.1002−00. Санитарно-эпидемиологические требования к жилым зданиям и помещениям
  • НПБ 105−03. Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности
  • НПБ 239−97. Воздуховоды. Метод испытаний на огнестойкость
  • НПБ 241−97. Клапаны противопожарные вентиляционных систем. Методы испытаний на огнестойкость
  • НПБ 250−97. Лифты для транспортирования пожарных подразделений в зданиях и сооружениях. Общие технические требования
  • НПБ 253−98. Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Методы испытаний на огнестойкость
  • ПУЭ. Правила устройства электроустановок

Измерение температуры теплоносителя

Система отопления работает от горячей воды. Именно она считается теплоносителем. Для самостоятельного измерения температуры в стакан нужно набрать горячую воду и поместить в нее градусник. Температура должны быть в пределе 50-70 градусов.

Есть и другие методы измерения отопления. Определение температуры выполняется около труб или радиаторов.

Для этого используется инфракрасный термометр-пирометр. Подойдет спиртовой термометр, который надо положить на трубу и накрыть утеплителем.

Существует более сложное оборудование – электрический термометр. Его прикладывают к трубе, крепят и выполняют замер. Каждый прибор имеет шкалу отклонений.

Нормативы температуры воздуха по ГОСТу

Параметры температуры жилых помещений регулируются нормативным актом – СанПиН 2.1.2.2645-10, ГОСТ Р 51617-2000 Жилищно-коммунальные услуги и общие технические условия, где регламентирован температурный режим комнат от 18 °С зимой, от 20 °С – летом. Есть норматив в Постановлении Правительства № 354 об угловых комнатах и холодных регионах, где принимается иная допустимая норма.

Нормативная температура воздуха в жилых помещениях установлена не ниже +18°С (в угловых комнатах +22°С), в районах с наиболее холодной пятидневкой (обеспеченностью 0,92) -31°С и ниже, температурный режим устанавливается +20°С (в угловых комнатах +22°С). Невыполнение нормативного, а не комфортного теплового режима считается нарушением.

В угловых квартирах

Ранее ГОСТ действительно устанавливал особые правила для угловых квартир – на 2 градуса выше обычных. На сегодняшний день температурный режим устанавливается и регулируется Постановлением Правительства РФ от 06.05.2011 № 354.

Наружных стен

Создатели СНиП 23-02-2003 считают, что перепад температуры между внутренним воздухом и поверхностью снаружи должен быть не больше 4 градусов. То есть если минимальный предел для жилого помещения составляет 18 °С, то стена в среднем не должна быть холоднее 14.

Читать дальше: Когда приходит компенсация за коммунальные услуги

Когда это правило нарушается, можно сделать вывод, что дом недостаточно утеплен, возможно, швы требуют обновления. Об этом должна позаботиться УК, обслуживающая строение.

В соответствии со СНиП температура поверхно­сти пола в жилых помещениях должна быть не ниже 16° С (как правило, превышает минимально допустимую и колеблется от 18 до 20° С.).

СНиП 41-01.2003 устанавливает нормальную температуру для подогреваемых полов:

  • 26 °С для помещений, где люди находятся постоянно;
  • 31 °С для помещений, где люди пребывают временно.

Детским учреждениям рекомендуется поддерживать пол в максимальном режиме 24 °С.

Маскировка элементов вытяжной системы

Даже аккуратно смонтированная вентиляционная труба для вытяжки может не вписываться в дизайнерскую концепцию помещения или слишком привлекать к себе внимание. Если трубопровод собирался из оцинкованных элементов или алюминиевой гофры – он будет отлично сочетаться с общим стилем «хай-тек»

Во всех остальных случаях конструкцию нужно маскировать или декорировать. Часто способом маскировки служат:

  • Потолки (натяжные, подвесные). Они также могут скрывать элементы других инженерных коммуникаций.
  • Специальный короб из пластика или гипсокартона.
  • Монтаж трубопровода в подвесную кухонную мебель.
  • Специальные фальшпанели, закрывающие проходящие коммуникации. Они устанавливаются или крепятся на подвесные шкафчики и декорируются под кухонный фасад либо под отделку прилежащих стен.

Правильно смонтированная вытяжная система из грамотно подобранных комплектующих является залогом комфортного и безопасного приготовления пищи.

Устройство пластиковых вентканалов

Размеры вентканалов для частных домов этого типа бывают разными. Но различаться такие конструкции могут не только по диаметру или форме сечения, но и по виду использованного для изготовления материала. В частных домах допускается устанавливать вентканалы:

  • полиэтиленовые;

  • поливинилхлоридные;

  • полипропиленовые.

Преимуществом первого типа воздуховодов при этом является гибкость и износостойкость. Достоинством конструкций ПВХ считается в первую очередь устойчивость к воздействию повышенных температур и УФ-излучения. Основным плюсом полипропиленовых вентканалов является химическая инертность.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм
24120
30130
40170
60190
80220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши
