Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)
Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.
Корпус подберите любой
Простые схемы на тиристоре
При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н
Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении. Этот вариант рабочий
Проверен не раз
Этот вариант рабочий. Проверен не раз.

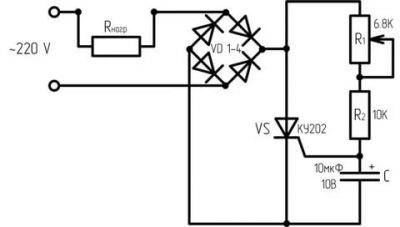

Схема регулятора температуры для паяльника на тиристоре
При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².
Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.
На других элементах но тоже без помех
Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.
Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации
Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.
На тиристоре с высокой чувствительностью
Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.

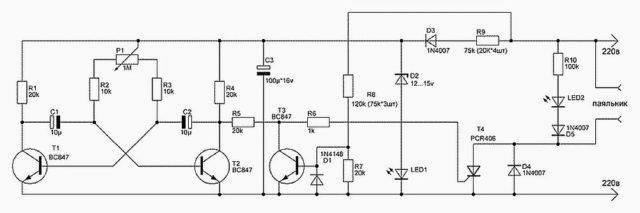

Регулятор мощности для паяльника без помех
Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).
Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.
Если собрали, но напряжение не регулируется
Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).
Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника
Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника. Второй вариант решения — аналоговая схема управления, а это уже другая схема.
Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.
Что такое регулятор напряжения 220 В
Сокращенное название рассматриваемого прибора — РН 0–220 В. Самый простой такой аппарат — это диммер для ламп накаливания. Устройство настраивает сетевые параметры напряжения, повышает/понижает степень выходного сигнала на диапазоне, зависимом от значения разности потенциалов на его выходе. Поддерживает заданный вольтаж цепи потребителя.
Аппарат регулирует (плавно или ступенчато) именно саму величину напряжения, вольтаж, от которого также зависит мощность в диапазоне возможностей подключенного агрегата. Работает с нагрузкой реактивной, активной, только надо уточнять, подходит ли конкретная сборка, особенно для последней. А также всегда надо сопоставлять, на какую обслуживаемую мощность (Ватты) рассчитана схема.
РН изменяет согласно настройкам пользователя уровень выходного сигнала из сети 220 В, подаваемый на подключенную к нему нагрузку. Таким образом, устанавливается параметр, подходящий для запитывания конкретного прибора, а чаще для регулировки его работы (снижение/повышение оборотов маломощных электромоторов, яркости света).
Регулятор напряжения применяют:
- для изменения оборотов небольших моторчиков бытовых устройств (скорости блендера, фена), реже, поскольку не все схемы подходят, — для более мощных двигателей (например, дрели);
- для других приборов, работу которых можно настраивать. А чаще (и это наиболее корректное и эффективное использование) для уровня освещенности (диммер), громкости звука, нагрева ТЭНов, паяльника,
- во всех случаях, если на цепи надо создать определенное напряжение, например, 12 В.
Чаще всего бытовой РН 0–220 В применяется для плавного вкл./выкл. приборов.
В заводских моделях обычно также есть микросхема для стабилизации напряжения при его скачках, обеспечивающая работу приборов в любом режиме. Тиристорный регулятор по англоязычным стандартам именуют Voltage Controller. РН снабжают универсальные блоки питания, на которых можно настраивать вольтаж.
Виды, принцип работы, особенности
РН по нашей теме предназначен только для переменного напряжения, то есть для обычной домашней сети 220 В.
Чаще всего собирают на базе таких деталей:
- тиристоры;
- симисторы;
- транзисторы.
В схемах присутствуют также конденсаторы, резисторы постоянные, настроечные. Именно селекторами последних осуществляется регулировка. Сложные сборки могут включать микросхемы.

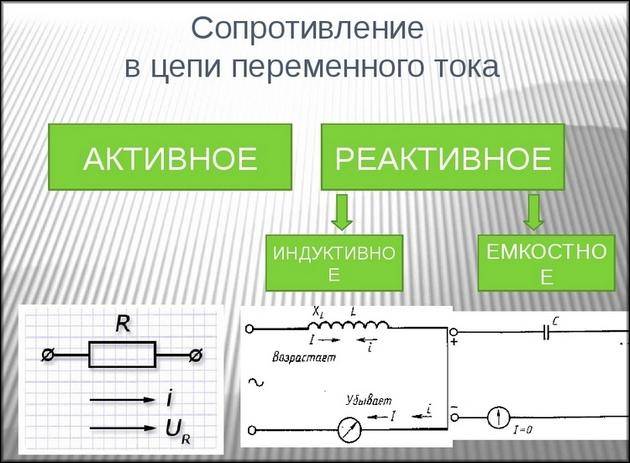

РН максимально результативные для резистивных (активных, омических) нагрузок, то есть являющихся частью потребляемой мощности подсоединяемого/отключаемого потребителя. Это сопротивление движению тока, например, в виде резистора, на точке, где электричество преобразовывается в тепло.
Резистивная нагрузка — это нагревательные элементы, ТЭНы, лампы накаливания (не «экономки»).
В индуктивной нагрузке ток (там он значительно ниже, чем при резистивной) отстает от напряжения, создается реактивная мощность. Это асинхронные электродвигатели, электромагниты, дроссели, трансформаторы, выпрямители. С ними РН не будут работать или будут, но не эффективно, создавая риск поломки оборудования. Там регуляторы напряжения не всегда целесообразные.
Тиристорный прибор нельзя использовать со светодиодными (экономными) и люминисцентными лампами. Конденсаторные регуляторы не позволяют плавно менять напряжение.
Преобразователи на управляемых диодах
Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

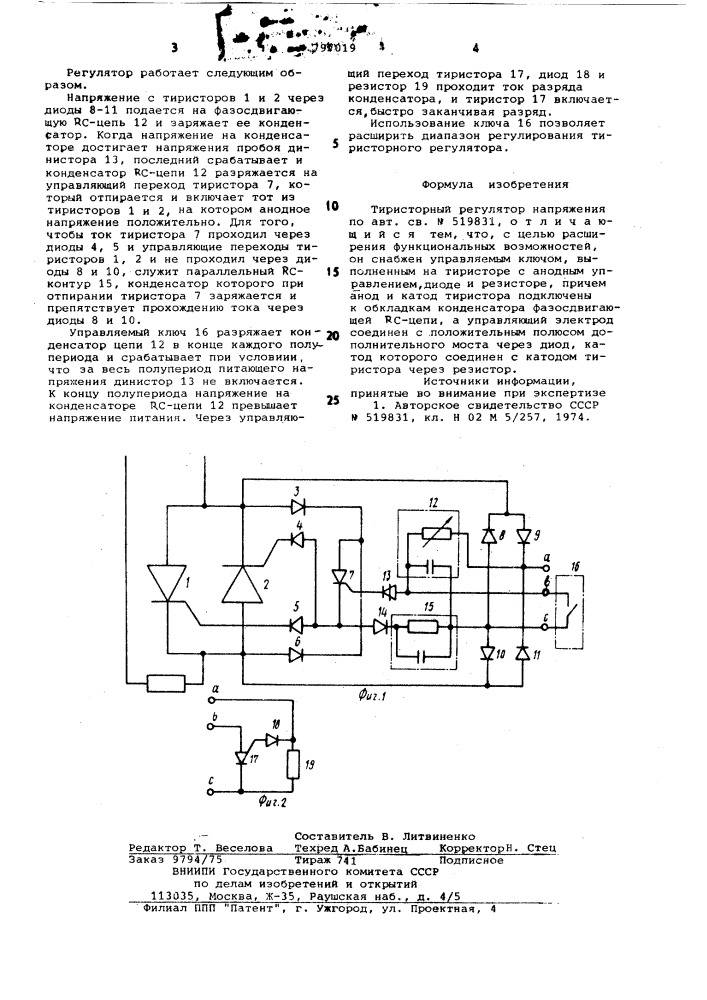

Тиристорные устройства
По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.
Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.
Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.
Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.
Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.
Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.
Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.
Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).
Симисторные преобразователи
Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.
Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).
Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.
Простейший вариант управления
Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.
Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.
В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.
Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.
Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

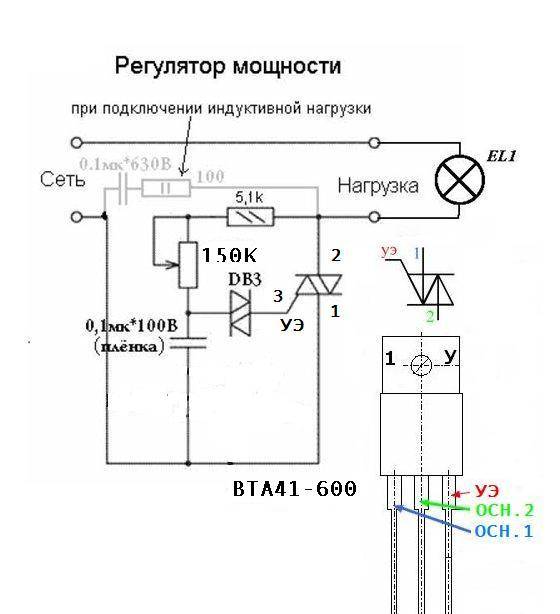

Устройство для регулировки мощности паяльника
Многие начинающие радиолюбители сталкиваются с тем, что им приходится часто менять паяльники. Имеющиеся в их распоряжении китайские приборы разогреваются до температуры термоядерного синтеза, а их жало выгорает как бенгальские огни в новогоднюю ночь. Таким паяльником совершенно невозможно паять – флюс моментально испаряется и на жале постоянно образуются окислы. Это очень неприятно и раздражительно.

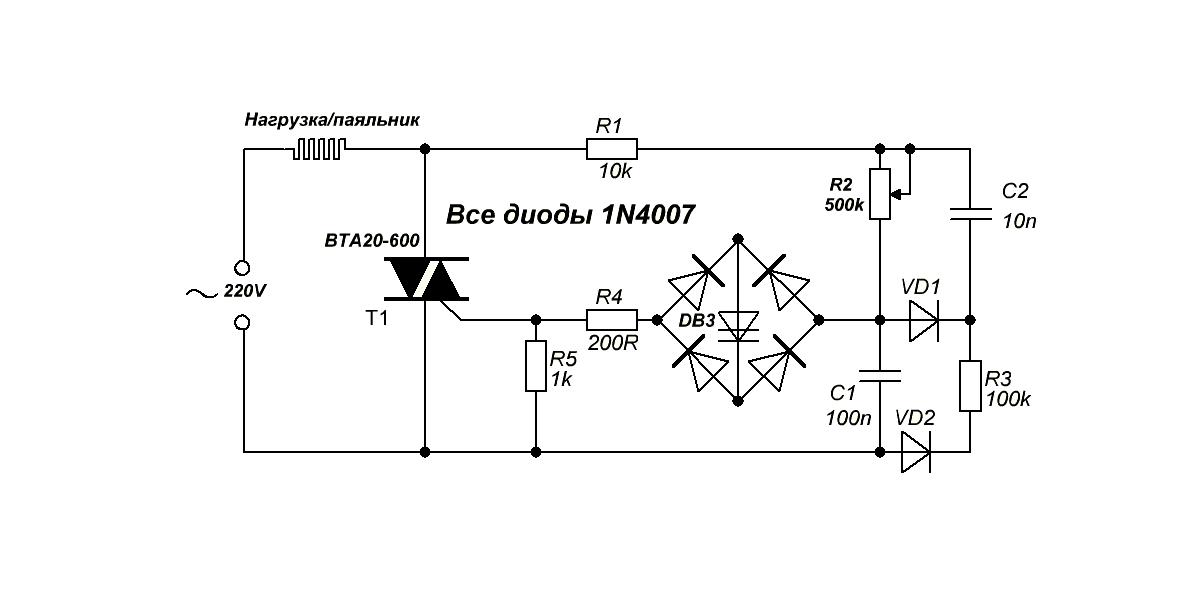

Эту проблему легко решить, собрав замечательный регулятор мощности по следующей схеме:
Он поможет управлять уровнем нагрева жала паяльника.
В интернете можно разыскать более простые схемы, но представленная в этой статье способна управлять очень мощными нагрузками благодаря замене одного лишь симистора.
К тому сборка такого устройства потребует незначительных затрат – купить необходимо лишь симистор требуемой мощности.
Итак, мощный симистор выступает в роли силового компонента этой схемы. Принцип его работы практически не отличается от принципа работы тиристора, за исключением того, что в отличие от последнего симистор является симметричным, т. е. у него отсутствуют анод и катод. Протекание тока возможно в обоих направлениях. А управляет этим симистором симметричный динистор или diac DB-3 (отечественный аналогичный компонент КН102).
Его можно отыскать в нерабочем балласте энергосберегающей лампы, изъять из платы электронного трансформатора или приобрести в магазине.

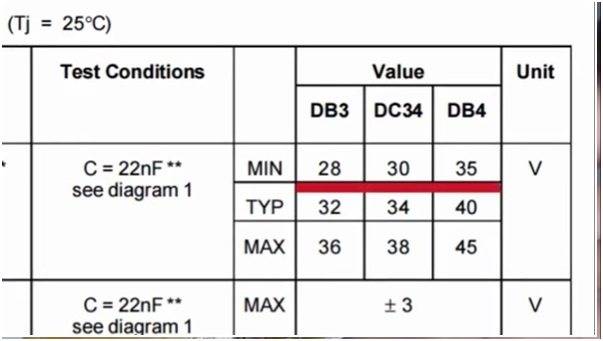

Динистор здесь выступает в роли разрядника. У него имеется определенное напряжение срабатывания, и он открывается только в том случае, если к нему приложить это напряжение. А минимальное значение напряжения пробоя этого динистора составляет 28-30 В.
Конденсатор C1 будет накапливать заряд во время каждой полуволны сетевого напряжения.
И как только он зарядится до напряжения открывания динистора, то последний сработает, и заряд конденсатора через него подастся на управляющий вывод симистора, вследствие чего тот сработает.
Цепочка из компонентов VD1, VD2, C2 и R3 для нормального открывания симистора при минимально возможной выходной мощности.
Принцип работы всех похожих схем один и тот же – чем дольше задержка срабатывания симистора, тем ниже выходная мощность.
Отличительной чертой этой схемы является то, что она прекрасно работает при любой мощности на выходе. И заменой лишь одного симистора можно создать чудовищно мощный регулятор, который сможет управлять нагрузками в десятки киловатт.
Если планируется управление только паяльником, то устанавливать симистор на теплоотвод не нужно. Но для более высоких нагрузок теплоотвод обязателен.
Компактная печатная плата может быть размещена в спичечном коробке.
А при желании можно поместить такой регулятор в рукоять паяльника или как на картинке:
В итоге получается нечто, напоминающее паяльную станцию. Многие промышленные образцы паяльников китайского производства, дополненные таким регулятором, продаются как станции. Так что этот регулятор тоже можно назвать полноценной станцией.
Прикрепленные файлы:
Схема регулятора мощности на тиристоре
Сама схема проста до безобразия. Я думаю, что не стоит объяснять принцип её работы:
Детали устройства:
- Диоды; КД 202Р, четыре выпрямительных диода на ток не меньше 5 ампер
- Тиристор; КУ 202Н, или другой с током не меньше 10 ампер
- Транзистор; КТ 117Б
- Резистор переменный; 10 Ком, один
- Резистор подстроечный; 1 Ком, один
- Резисторы постоянные; 39 Ком, мощностью два ватта, два штуки
- Стабилитрон: Д 814Д, один
- Резисторы постоянные; 1,5 Ком, 300 Ом, 100 Ком
- Конденсаторы; 0,047 Мк, 0,47 Мк
- Предохранитель; 10 А, один
Тиристорный регулятор мощности своими руками
Готовое устройство, собранное по этой схеме выглядит вот так:
Так как деталей в схеме используется не очень много, можно применить навесной монтаж. Я же использовал печатный:
Регулятор мощности собранный по этой схеме очень надежен. Сначала этот тиристорный регулятор использовался для вытяжного вентилятора. Эту схему я реализовал около 10 лет назад. Первоначально я не использовал радиаторы охлаждения, так как ток потребления вентилятора очень мал. Затем я стал использовать эту электронную самоделку для пылесоса мощностью 1600 ватт. Без радиаторов силовые детали нагревались значительно, рано или поздно они вышли бы из строя. Но и без радиаторов это устройство проработало целых 10 лет. Пока не пробило тиристор. Первоначально я использовал тиристор марки ТС-10:
Теперь я решил поставить теплоотводы. Не забываем нанести тонкий слой теплопроводящей пасты КПТ-8 на тиристор и 4 диода:
Если у вас не окажется однопереходного транзистора КТ117Б:

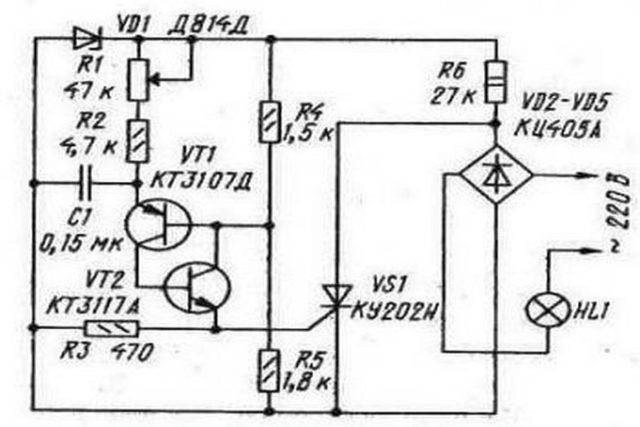

то его можно заменить двумя биполярными собранными по схеме:
Сам я такую замену не производил, но должно получиться.
По данной схеме в нагрузку поступает постоянный ток. Это не критично, если нагрузка активная. Например: лампы накаливания, нагревательные тэны, паяльник, пылесос, электродрель и другие устройства, имеющие коллектор и щетки. Если же вы планируете, данный регулятор использовать для реактивной нагрузки, например электродвигателя вентилятора, то нагрузку стоит включить перед диодным мостом, как это показано на схеме:
Резистором R7 регулируют мощность на нагрузке:
а резистором R4 устанавливают границы интервала регулирования:
При таком положении движка резистора на лампочку приходит 80 вольт:
Внимание! Будьте внимательны, эта самоделка не имеет трансформатора, поэтому некоторые радиодетали могут находиться под высоким потенциалом сети. Будьте осторожны при настройке регулятора мощности.. Обычно тиристор не открывается из-за малости напряжение на нём и скоротечности процесса, а если и откроется, то будет закрыт при первом же переходе напряжения сети через 0
Таким образом, использование однопереходного транзистора решает задачу принудительной разрядки накопительного конденсатора, в конце каждого полупериода питающей сети
Обычно тиристор не открывается из-за малости напряжение на нём и скоротечности процесса, а если и откроется, то будет закрыт при первом же переходе напряжения сети через 0. Таким образом, использование однопереходного транзистора решает задачу принудительной разрядки накопительного конденсатора, в конце каждого полупериода питающей сети.
Собранное устройство я поместил в старый ненужный корпус от трансляционного радио. Переменный резистор R7 я установил на штатное место. Осталось поставить на него ручку и проградуировать шкалу напряжения:
Корпус слегка великоват, но зато тиристор и диоды охлаждаются просто великолепно:
С боку устройства я поместил розетку, чтобы можно было подключить вилку от любой нагрузки. Для подключения собранного устройство к электросети я использовал шнур от старого утюга:
Как я говорил ранее, этот тиристорный регулятор мощности очень надёжен. Я им пользуюсь уже не один год. Схема очень проста, её сможет повторить даже начинающий радиолюбитель.

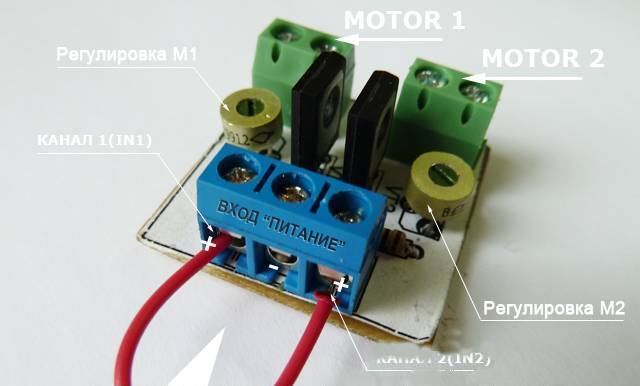

Двухканальный регулятор для мотора
Используется для независимого управления парой моторов одновременно. Питание осуществляется от напряжения в диапазоне от 2 до 12 вольт. Ток нагрузки рассчитан до 1,5А на каждый канал.
Основные компоненты конструкции представлены на фото.10 и включают: два подстроечных резистора для регулировки 2-го канала (№1) и 1-го канала (№2), три двухсекционных винтовых клеммника для выхода на 2-ой мотор (№3), для выхода на 1-ый мотор (№4) и для входа (№5).
Примечание.1 Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.
Схема двухканального регулятора идентична электрической схеме одноканального регулятора. Состоит из двух частей (рис.2). Основное отличие: резистор переменного сопротивления замен на подстроечный резистор. Скорость вращения валов устанавливается заранее.
Примечание.2. Для оперативной регулировки скорости кручения моторов подстроечные резисторы заменяют с помощью монтажного провода с резисторами переменного сопротивления с показателями сопротивлений, указанными на схеме.
Понадобится печатная плата размером 30х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита толщиной 1-1,5 мм. В таблице 2 приведен список радиокомпонентов.
После скачивания архивного файла, размещенного в конце статьи, нужно разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора для термоперевода (файл termo2), а монтажный чертеж (файл montag2) – на белом листе офисной (формат А4).
Чертеж монтажной платы наклеивают к токоведущим дорожкам на противоположной стороне печатной платы . Формируют отверстия на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпасть. Производится цоколёвка транзистора КТ815. Для проверки нужно временно соединить монтажным проводом входы 1 и 2 .
Любой из входов подключают к полюсу источника питания (в примере показана батарейка 9 вольт). Минус источника питания при этом крепят к центру клеммника
Важно помнить: черный провод «-», а красный «+»
Моторы должны быть подключены к двум клеммникам, также необходимо установить нужную скорость. После успешных испытаний нужно удалить временное соединение входов и установить устройство на модель робота. Двухканальный регулятор мотора готов!
В АРХИВЕ представленные необходимые схемы и чертежи для работы. Эмиттеры транзисторов помечены красными стрелками.
Что такое регулятор мощности
Самые первые прототипы устройств, позволяющих уменьшать проводимую к нагрузке мощность, были разработаны с учетом закона Ома. На этом принципе и основано функционирование реостата. Его можно подключать последовательно и параллельно нагрузке. При изменении сопротивления реостата можно регулировать его мощность.
Что собой представляет регулятор мощности
При подключении реостата к нагрузке ток распределяется между ними. В зависимости от способа подключения можно контролировать разные параметры: при параллельном — разницу потенциалов, а при последовательном — напряжение и силу тока. Реостаты различаются в зависимости от использованного в их конструкции материала: металла, керамики, угля или жидкости.
При использовании реостата поглощенная им энергия никуда не исчезает, а преобразуется в тепло. При большом количестве энергии целесообразно использовать системы охлаждения, чтобы температура устройства не была слишком высокой. Отводят тепло обычно с помощью обдува или погружая резистор в масло.
Такие простейшие реостаты широко применяются, но есть один значимый недостаток — невозможность использовать его в мощных электрических цепях. Поэтому резисторы применяются только в бытовых целях (к примеру, такие есть в конструкции радио).
Обратите внимание! Обычный реостат можно сделать и самому, для этого понадобится только проволока из нихрома или константана. Ее необходимо намотать на оправку, при этом изменение проходящей мощности происходит за счет регулировки длины проволоки
Все полупроводниковые устройства сделаны на переходах или слоях (n-p, p-n). Простой диод — 1 переход и 2 слоя. Биполярный транзистор — 2 перехода и 3 слоя (трехфазный). А при добавлении четвертого слоя как раз и образуется стабилизатор мощности — тиристор. При соединении 2 тиристоров встречно-параллельно получается симистор.
Мощный электронный стабилизатор
Одним из лидеров в производстве энергетических систем является , она применяет в своих разработках инновационные технологии, что позволяет свести до минимума некоторые недостатки тиристорных стабилизаторов напряжения.
Однофазный тиристорный стабилизатор «Энергия Classic 12 000» представляет собой современное и надёжное устройство с высокими параметрами. Устройство работает в интервале входных напряжений от 125 до 254 вольт. Предельно допустимые величины могут составлять 60 вольт по минимуму и 265 вольт по максимуму. Стабилизатор имеет переключающую схему на 12 ступеней, выполненную на мощных тиристорах. Время переключения не превышает 20 мс.
Стабилизатор имеет защиту от пониженного напряжения, повышенного напряжения и перегрузки. При температуре силового трансформатора свыше 120°C так же срабатывает защита и стабилизатор отключается. Допустимая кратковременная перегрузка до 180%, может составлять 0,3 секунды. Входной фильтр подавляет все виды высокочастотных и импульсных помех. При питании нагрузки с нормальным напряжением сети используется система «байпас». Данный стабилизатор компании Энергия рассчитан на эксплуатацию в отапливаемом помещении с уровнем влажности не более 80%.
С этим читают:
Какой стабилизатор напряжения лучше: основные виды и их особенности
Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор
Выбираем релейный стабилизатор напряжения: конструкция, преимущества и недостатки
Роман
24.07.2018 в 21:14
Добрый день! У меня на входе в загородный дом приходит 3 фазы. Трехфазных потребителей нет
Вопрос: могу ли я повесить стабилизатор (и какого типа?) только на одну фазу или в случае 3 фаз надо вешать стабилизаторы на каждую? Трехфазный стаб не рассматриваю, т к важное для защиты оборудование висит на одной фазе
Ответить ↓
Александр Старченко
(Автор записи)07.08.2018 в 05:39
Добрый день. Какой будет тип и мощность нагрузки? Для требовательных потребителей хорошо подойдет например RUCELF КОТЕЛ-600. У него напряжение синусоидальной формы, для чувствительной электроники, мощность до 600ВА (рекомендуется около 300Вт). Его стоимость 3500р. Доставка по России 500р. Если заинтересованы, звоните по телефону, указанному на сайте.
Роман
01.08.2018 в 21:43
Здравствуйте! Приобрёл в интернете релейный стабилизатор. В принципе не плохая вещь, но с помощью изм.прибора увидел, что он в режиме ХХ потребляет порядка 1.6 — 1.7 А !!! Вот это аппетит!.
Почему в описаниях /характеристиках/ стабилизаторов нет такого важного пункта, как ток хх ??? Коммерческая уловка? Теперь мой стаб. висит на стене в режиме байпаса грудой металла а-ля «чемодан без ручки»… Неужели нет стабов с «божеским» током хх ?!
Спасибо и удачи!
Ответить ↓
Игорь
03.03.2020 в 20:58
См.параметр КПД. Обычно 95-97%. 3% от мощности 8кВт это 240вт или 240в*а/220в =1.1а
Сергей
20.08.2018 в 21:58
Доброго дня. Подскажите, можно ли использовать семисторный стабилизатор IEK-2000 для питания кондиционера инверторного типа и телевизора? А то пишут, что и синусоиды нет на выходе, и для мотора вредно и тд. Так вот, можно ли использовать его или поискать с сервоприводом. Релейный не хочется из-за щелканья реле.
Ответить ↓
Александр Старченко
(Автор записи)28.08.2018 в 06:34
Добрый день, Сергей. Все верно, для мотора очень вредно, щетки сгорят. Но сервопривод тоже будет шуметь — жужжать мотором. Релейный же на небольшую мощность щелкать будет несильно.
Andrey
02.12.2018 в 12:24
Человек же пишет что кондиционер ИНВЕРТОРНОГО типа то есть ему без раницы на форму синусойды по входу.
Варианты схем регулятора мощности паяльника
Необходимые элементы для монтажа регулятора мощности паяльника своими руками
Тиристор
Симистор
Внешний вид резистора и способ отображения на схеме
Конденсатор
Диод
Диод — обозначение
Стабилитроны
Микроконтроллер
Схема регулятора мощности паяльника с выключателем и диодом
Схема с выключателем и диодом
- диод (1N4007);
- выключатель с кнопкой;
- кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник);
- провода;
- флюс;
- припой;
- паяльник;
- нож.
Сборка двухступенчатого регулятора на весу:
- Зачистить и залудить провода. Залудить диод.
- Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик.
- Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
- Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
- Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва.
- Провода можно спаять. Подключить к клеммам, затянуть винты.
- Собрать выключатель.
Регулятор мощности на тиристоре своими руками
Тиристорный регулятор
Схема с маломощным тиристором и световым индикатором
| Тиристор | VS2 | КУ101Е |
| Резистор | R6 | СП-04 / 47К |
| Резистор | R4 | СП-04 / 47К |
| Конденсатор | С2 | 22 мф |
| Диод | VD4 | КД209 |
| Диод | VD5 | КД209 |
| Индикатор | VD6 | — |
Регулятор на тиристоре КУ202Н
| Тиристор | VS1 | КУ202Н |
| Резистор | R6 | 100 кОм |
| Резистор | R1 | 3,3 кОм |
| Резистор | R5 | 30 кОм |
| Резистор | R3 | 2,2 кОм |
| Резистор | R4 | 2,2 кОм |
| Резистор переменный | R2 | 100 кОм |
| Конденсатор | С1 | 0,1 мкФ |
| Транзистор | VT1 | КТ315Б |
| Транзистор | VT2 | КТ361Б |
| Стабилитрон | VD1 | Д814В |
| Диод выпрямительный | VD2 | 1N4004 или КД105В |
Сборка тиристорного (симисторного) регулятора мощности на печатной плате:
- Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
- Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали, кусачки, нож, провода, флюс, припой, паяльник.
- Разместить на плате детали согласно монтажной схеме.
- Откусить кусачками лишние концы деталей.
- Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
- Подготовить корпус для сборки.
- Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
- Проверить регулятор — подключить к лампе накаливания.
- Собрать устройство.
https://youtube.com/watch?v=4DG4_w2fe4E
Схема регулятора мощности паяльника с тиристором и диодным мостом
Схема с тиристором и диодным мостом
| Резистор | R1 | 42 кОм |
| Резистор | R2 | 2,4 кОм |
| Конденсатор | C1 | 10 мк х 50 В |
| Диоды | VD1-VD4 | КД209 |
| Тиристор | VS1 | КУ202Н |
Регулятор мощности паяльника на симисторе
| Конденсатор | C1 | 0,1 мкФ |
| Резистор | R1 | 4,7 кОм |
| Резистор | VR1 | 500 кОм |
| Динистор | DIAC | DB3 |
| Симистор | TRIAC | BT136–600E |
| Диод | D1 | 1N4148/16 B |
| Светодиод | LED | — |
Регулятор мощности на симисторе с диодным мостом
Схема регулятора на симисторе с диодным мостом
Регулятор на симисторе — вариант монтажа на плате
Регулятор с симистором и диодным мостом — образец

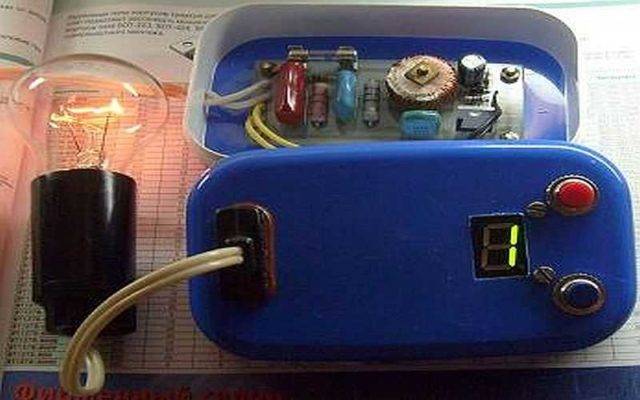

Регулятор мощности паяльника с симистором на микроконтроллере своими руками
Схема симисторного регулятора с микроконтроллером
| Конденсатор | C1 | 0.47 мкФ |
| Конденсатор | C2 | 1000 пФ |
| Конденсатор | C3 | 220 В х 6.3 мкФ |
| Резистор | R1 | 22 кОм |
| Резистор | R2 | 22 кОм |
| Резистор | R3 | 1 кОм |
| Резистор | R4 | 1 кОм |
| Резистор | R5 | 100 Ом |
| Резистор | R6 | 47 Ом |
| Резистор | R7 | 1 МОм |
| Резистор | R8 | 430 кОм |
| Резистор | R9 | 75 Ом |
| Симистор | VS1 | BT136–600E |
| Стабилитрон | VD2 | 1N4733A (5.1v) |
| Диод | VD1 | 1N4007 |
| Микроконтроллер | DD1 | PIC 16F628 |
| Индикатор | HG1 | АЛС333Б |
