Разновидности и сфера применения термостойких проводов

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

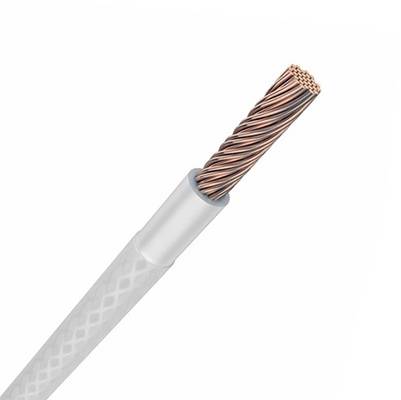

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

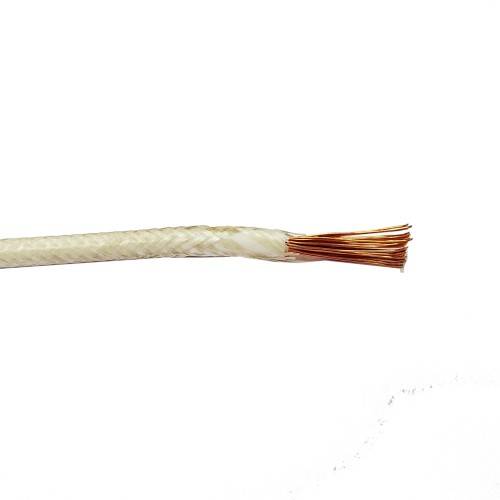

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Виды изделий и особенности эксплуатации термостойких кабелей

Остановимся более подробно на том, какие свойства и особенности имеет термостойкий кабель. Оптимальный выбор можно сделать, сравнив технические характеристики кабелей. Современный рынок предлагает широкий ассортимент подобных изделий.

1. РКГМ. Наиболее часто используемый во время монтажных работ бань и саун термостойкий провод. Кремнийорганическая изоляция и оплетка с достаточным содержанием стекловолокна позволяют выдерживать температуру до +185 °С. Провод устойчив к высокой влажности воздуха (до 100%) и не подвержен воздействию плесени и грибка. Производитель гарантирует его безупречную эксплуатацию на протяжении 8 лет.
2. ПРК. Температура до + 180 °С считается для него нормой. Обладает износоустойчивыми свойствами (кремнийорганическая изоляция), что дает возможность эксплуатировать кабель на протяжении 10 лет без замены. Его производители предлагают разнообразные цветовые варианты.
3. ПРКС. Медный многопроволочный проводник отличается гибкостью и устойчивостью к перепадам температурного режима и влажности. Продолжает отлично функционировать при +250 °С (за счет кремнийорганической резиновой изоляции) и не выделяет при этом в окружающий воздух токсические продукты. Рабочая влажность до 98%. Используется для внутренних монтажных работ, для подключения сушилок, электропечей и др. нагревательных приборов. При правильном использовании срок службы провода составляет 25 лет.
4. ПАЛ. Жаростойкие провода этой марки созданы для монтажа нагревающихся элементов бани и сауны (электроплит). Рассчитаны на работу в условиях температурного режима до +200 °С (за счет асбестовой лакированной изоляции). Есть возможность качественной эксплуатации при температуре до +300 °С, так как одним из элементов теплостойкой изоляции провода являются кремниевые составляющие.

Легко гнущиеся термостойкие кабели и маленький радиус изгиба делают возможным их качественный монтаж и надежное использование в удаленных и труднодоступных местах. Они экологически безопасны и безвредны. Отечественные варианты имеют более доступную цену по сравнению с их зарубежными аналогами.

Рекомендации при монтаже

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Чтобы проводник качественно и надежно функционировал в течение заявленного срока, нужно соблюдать требования эксплуатации. При укладке учитывают следующие правила:

• Поворачивать кабельную линию можно только под прямым углом.
• Возможна вертикальная и горизонтальная прокладка.
• Нежелательно допускать пересечение кабелей.
• Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
• Расстояние до окон или дверей не меньше 10 см.

Монтаж возможен как открытым, так и скрытым способом. При открытой установке провода могут укладываться в каналы, гофротрубы, жесткие каркасные трубы, металлические рукава с оплеткой. Закрытая проводка является более сложной. Мастер обязан соблюдать все требования и рекомендации, которые регламентированы техническими условиями. Возможна и воздушная прокладка проводников. Она подходит для подвесных потолков и под половым покрытием.

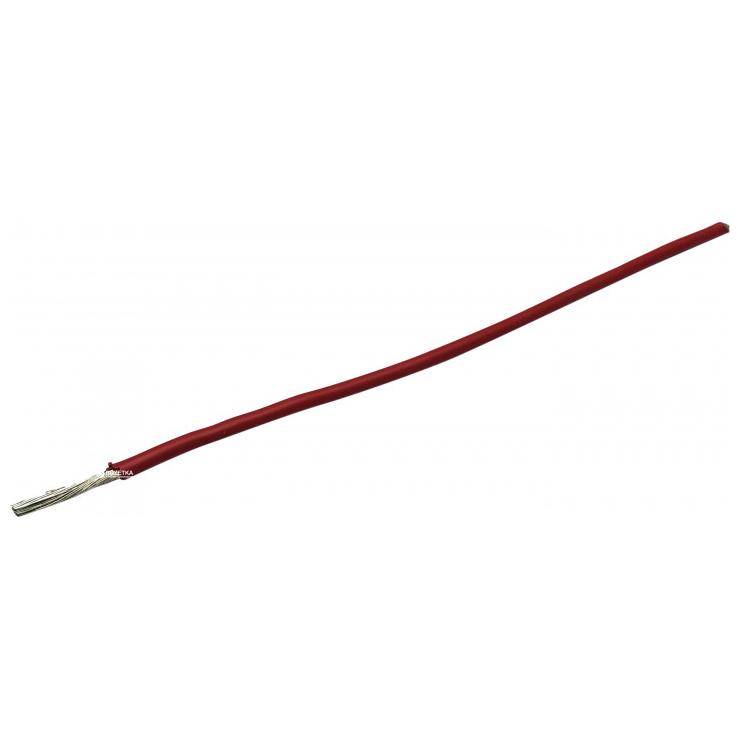

Расшифровка, маркировка ПРКА

ПРКА является одножильным многопроволочным монтажным проводом термостойкого исполнения. Его аббревиатура буквально расшифровывается, как: медный провод в резиновой кремнийорганической оболочке повышенной (А) твердости.

ПРКА – одножильный многопроволочный медный провод повышенной твердости

Разделение изделий по маркам производится в зависимости от сечения токоведущей жилы. Отсюда же происходит размерный ряд продукции:

Площадь сечения, мм²	Толщина изоляционной оболочки, мм	Наружный D, мм	Удельный погонный вес, кг/км
0,50	0,6	2,1	~ 9
0,75	//	2,3	~ 12
1,00	//	2,5	~ 14
1,50	//	2,8	~ 20
2,50	0,8	3,7	~ 31

Отдельной строкой в маркировке провода следует ПРКА-Т – «тропический» вариант, используемый в электронагревательных бытовых устройствах, например обогреватели, электроплиты, жарочные и термошкафы.

Термостойкий провод: до 400 градусов, одножильный и с жаропрочной изоляцией

Влияние различных негативных факторов может угрожать целостности и работоспособности электромонтажных средств. По этой причине устанавливаются специальные термостойкие провода.

Они имеют дополнительный изоляционный слой, выполненный из невоспламеняющегося материала. В зависимости от модели провод будет обладать разными параметрами.

Выбор лучшего варианта зависит от того, где он будет проложен.

MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

• работает в электросетях до 500 Вт;
• сечение от 1 кв.мм. до 25 кв.мм;
• одножильный;
• рабочие температуры от -60° до +500° С.

Применение – электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

• номинальное напряжение до 660 В;
• сечение от 0,5 кв.мм. до 2,5 кв.мм;
• температурный режим от -60° до +180°С;
• одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПВКВ

Маркировка жаропрочного провода:

• П – провод;
• В – применение для выходных концов электромашин;
• КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

• напряжение до 400 В;
• площадь сечения от 0,5 кв.мм. до 95 кв.мм;
• рабочая температура до 200°С;
• количество жил – одна и более;
• применяется в одиночной прокладке в помещениях, шахтах, туннелях;
• не плавится, не горит;
• устойчив к скачкам атмосферного давления.

Самая распространенная сфера применения ПВКВ – подключение выводных концов электроустановок на переменное напряжение величиной в 660 В или 1140 В, а также выводов отмотки класса Н. Может эксплуатироваться при повышенной влажности и пожароопасности.

Свойства термостойких кабелей

Строение термостойкого провода

Термостойкие изделия обладают улучшенной защитой по сравнению с классическими проводниками. Это привело к тому, что срок службы подобных электромонтажных устройств значительно возрастает.

Кабель может покрываться такими видами защиты, которые позволят устанавливать его даже в местах с высоким риском бактериальных или химических разрушений.

Защитный слой является стойким к образованию грибка, плесени и других культур на поверхности кабеля.

Кабель лучше переносит высокие температуры. При холоде может треснуть защитное покрытие, из-за чего проводник станет непригодным для дальнейшего использования.

Покупая устройство, нужно заранее ознакомиться с его характеристиками, чтобы не ошибиться в условиях эксплуатации конкретной модели.

Область использования

Использование термостойкого провода в проводке бани

Провод теплостойкий многожильный предназначается для использования в таких эксплуатационных условиях, когда обычный проводник монтировать нельзя. Подбирается провод термостойкий в зависимости от интенсивности воздействия внешних факторов.

Основными областями применения термостойких проводов являются:

• Прокладывание электропроводки внутри помещения, особенно в зданиях с высоким риском пожарной опасности.
• Прокладка кабелей на улице. Здесь на проводник будут действовать факторы окружающей среды – погодные условия, осадки, прямые солнечные лучи.
• Обмотка электроустановок и машин переменного тока.
• Установка проводов для высоких температур в среде с химическими веществами или бактерицидной угрозой, а также риском возникновения плесневелых грибов.
• Монтаж в объектах, в которых наблюдаются резкие температурные скачки.

Термопровод с оплеткой или уплотнением можно использовать для соединения компонентов электроплит, электропечей. Также можно устанавливать дополнительную трубку для провода с целью защиты от повреждений или загрязнения.

Популярными ошибками в выборе кабеля являются неверное определение сечения и покупка изделий неподходящего температурного диапазона

По этой причине важно заранее продумать, где будет проложен кабель, и замерить необходимые величины

Термостойкие, нагревостойкие, жаростокие или теплостойкие провода

Подбор термостойкого провода с учётом конструкции, применения и характеристик в видеоролике:




Поставляем:

• провод ПВКВ (теплостойкость до +180 °С) с изоляционным покровом из кремнийорганической резины;
• провод ПРКА (термостойкость до +180 °С, удары и вибрации) включает кремнийорганическую изоляционно-защитную оболочку повышенной твёрдости;
• провод РКГМ (термостойкость до +180 °С, механические воздействия) в кремнийорганической изоляции и оплётке из стекловолокна;
• провод ПАЛ (нагревостойкость до +200 °С, истирание, бензин) с изоляцией из фторпласта-4 (токсична при вынужденном горении) и оплёткой из асбестовой пряжи;
• провода SIF и SIHF (жаростойкость до +180 °С) одножильные и многожильные (до 24) с силиконовой изоляцией и оболочкой.

Сравнение всей номенклатуры по конструкции и применению:

Марка	Конструкция	Стойкость к	Применение
изоляция	оболочка или оплётка	t	ударам, вибрациям
кремний- органическая двойная	–	+180 °С	–	электро- проводка в светильниках, жарочных шкафах, банях, саунах
кремний- органическая	резиновая оболочка	+
стекло- волокно	+
асбестовая	асбестовая пряжа	+200 °С	+
силиконовая	оболочка из силикона	+180 °С	–
эмалевая	–	+155 °С	–	обмотка двигателей
ПСДКТ-Л	стеклянная	–	+200 °С	–	обмотка двигателей
силиконовый компаунд	полимерный компаунд	огонь 30 или 90 минут	–	аварийные системы
–	пожарная сигнализация

 Сравнение термостойких проводов по конструкции:

Марка	медная жила	изоляция	оболочка (совпадает с материалом изоляции)	защитная оплётка
кол‑во, шт.	какая?
ПВКВ	1	гибкая	кремний- органи- ческая	–	–
ПРКА	жёсткая	+	–
РКГМ	гибкая	–	стекло- волокно
ПАЛ	асбес- товая	–	асбестовая пряжа
SIF	силико- новая	+	–
SIHF	2-24	+	–


 Каждое представленное изделие:

• устойчиво к продолжительному воздействию высокой температуры;
• или имеет изоляцию, которая значительно не меняет электрического сопротивления при воздействии температуры;
• называют термостойким, нагревостойким, жаростойким либо теплостойким.

При этом проводник может отличаться дополнительной стойкостью:

• к ударам и вибрациям;
• к механическому истиранию;
• к образованию конденсата;
• к воздействию масел, бензина и других промышленных жидкостей.



Дополнительные марки со специфическим применением:

• эмалированные провода ПЭТ-155 (до +155 °С), ПЭТ-200 (до +200 °С) и ПСДКТ-Л (до +200 °С) нашедшие применение в обмотках электрических двигателей, конструкция – медная проволока покрытая термостойким лаком.
• авиационные провода из другого раздела:
  • ПТЛЭ-200 – такой же как ПТЛ-200, при этом имеет экран из медной лужёной проволоки, который наложен на оплётку.

Сравнительные эксплуатационные характеристики и применение термостойких проводников

Теплостойкие провода применяют:

• в светильниках (внутренние электрические соединения);
• в жарочных шкафах;
• в печах, духовках;
• в электрических плитах;
• для электрической проводки в банях и саунах;
• для выводных концов электрических двигателей.

Основные технические и эксплуатационные характеристики в сводной сравнительной таблице:

Марки:	ПВКВ	ПРКА	РКГМ	ПАЛ	SIHF	ПТЛ-200
Источники информации:	каталог	каталог	каталог	тех. данные	каталог	лит-ра
Температура min, °С	-60	-60	-60	-50	-60	-60
Температура max, °С	+180	+180	+180	+200	+180	+200
Электрическая система	~ 660 V, 400 Hz	~ 660 V, 50 Hz	~ 660 V, 400 Hz	~ 660 V, 50 Hz	~ 500 V, 50 Hz	~ 250 V, 5000 Hz; = 250 V
атмосферное давление, кПа *	< 294	–	< 294	–	–	> 1,13
влажность	100 % при t = +35 °С	–	100 % при t = +35 °С	–	–	98 % при t = +40 °С
удары и вибрации	–	+	+	+	–	+
масло	–	–	–	+	+	+
бензин, керосин	–	–	–	+	–	+
лак	+	–	+	+	–	+

* Нормальное атмосферное давление 101 325 Па.
** Эмалированные провода ПЭТ соответствуют нормативному документу ГОСТ 21428-75, который в полной мере содержит технические характеристики.


Основные параметры

Приведем главные технические характеристики провода ПРКА:

1. ТУ 16-505.317-76 (изготовление проводника регламентируется стандартом 26445 – 85).
2. Количество жил: одна (при маркировке не указывается, поскольку одна жила применяется во всех ПРКА по умолчанию).
3. Минимальное сечение провода – 0,5 мм2, максимальное – 2,5 мм2. Далее будет представлена более подробная таблица поперечных сечений, включающая вес и возможные размеры (все параметры – номинальные).

Сечение жилы, мм2	Толщина изоляции (радиальная), мм	Наружный диаметр, мм	Масса одного киломметра, кг
0,5	0,6	2,1	8,7
0,75	0,6	2,3	11,6
1,0	0,6	2,5	14,0
1,5	0,6	2,8	19,5
2,5	0,8	3,7	30,3

Важно знать! Величина нижнего предельного отклонения от толщины оболочки составляет десять процентов. Значение верхнего отклонения – величина ненормируемая, однако не рекомендовано превышение величиной наружного диаметра предельного отклонения

В свою очередь, величина верхнего предельного отклонения от наружного диаметра составляет двадцать процентов. Нормирование нижнего предельного отклонения отсутствует.

Помимо вышеуказанного, важно отметить следующие технические характеристики:

• температура окружающей среды, в которой можно использовать этот провод, находится в пределах от +180°С до -60°С;
• максимальная рабочая температура: +180°С;
• ПРКА можно эксплуатировать при 98% уровне влажности воздуха при температуре 35° C;
• переменный ток, частота 50 Герц, рабочее напряжение 660 В;
• испытательное переменное напряжение частотой 50 Герц (в течение пяти минут) – 2500 Вольт;
• импульсное напряжение – от 4 до 5,6 тыс. Вольт;
• сопротивление изоляции составляет не меньше 100 МОМ*км;
• строительная длина провода от 200 м;
• обладает следующими важными свойствами: сохраняет форму, эластичен, упруг, весьма прочен, при этом радиус изгиба составляет 2 наружных диаметра;
• изоляция ПРКА устойчива к продавливанию, а также ей не страшно воздействие плесневого грибка;
• провод не распространяет горение, обладает малым дымо- и газовыделением, поэтому устойчив к озону, а также солнечной радиации;
• срок службы – более 10 лет.
• осуществлять монтаж можно при температуре воздуха не менее -15°С.

Данный провод изготавливает ни один завод-изготовитель, при желании можно найти множество таких производителей

Между тем, практически каждый завод готов предоставить гарантию на использование проводника в течение полутора лет, что немаловажно. О лучших производителях кабеля в России мы рассказывали в отдельной статье

Разновидности термостойких проводов

Термостойкий провод

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

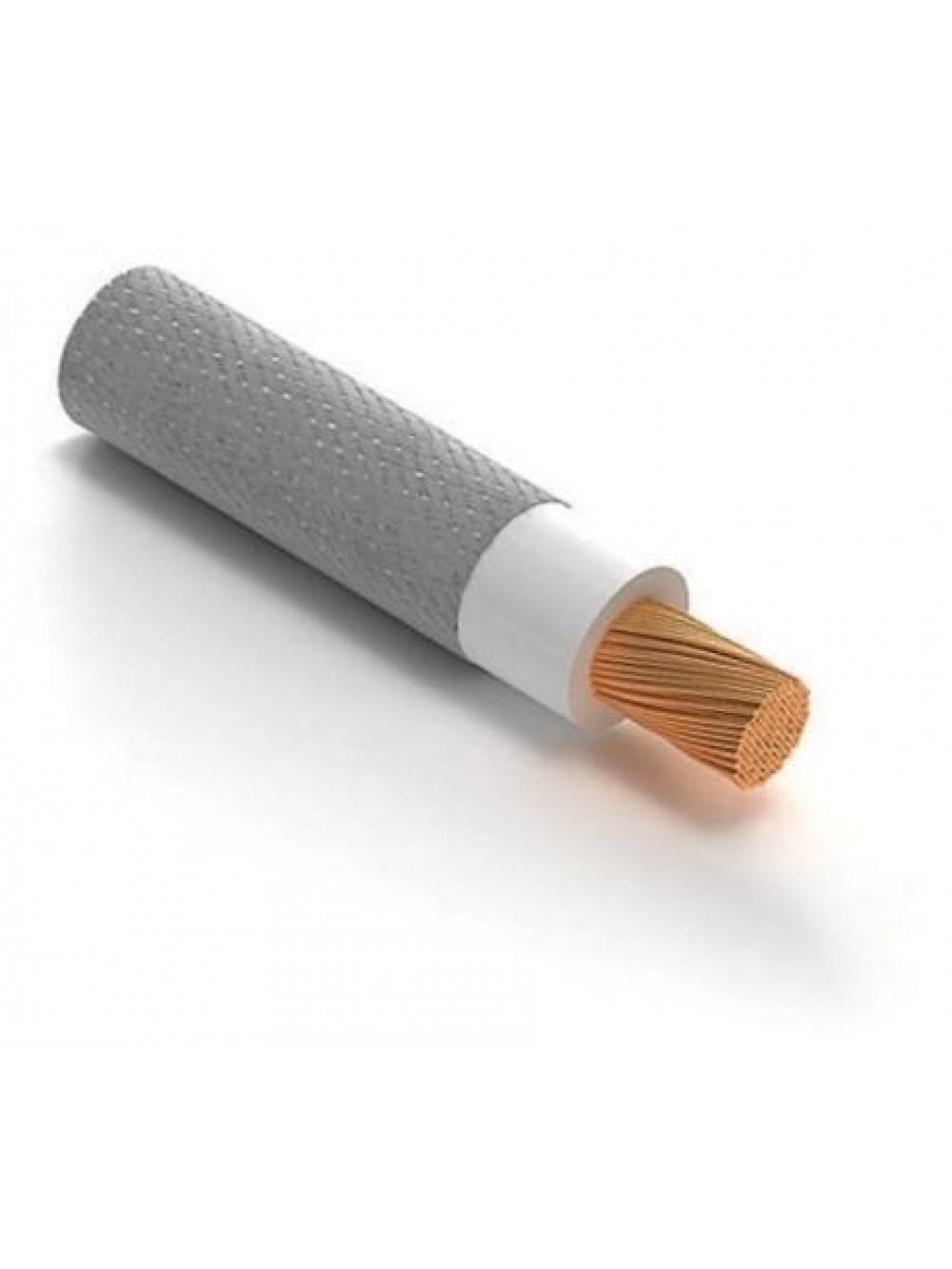

РКГМ

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

• напряжение до 660 В;
• площадь разреза от 0,75 кв.мм. до 120 кв.мм;
• температурный диапазон от -60° до +180°С;
• 1 жила;
• минимальное время эксплуатации при соблюдении требований составляет 8 лет;
• инертен к перепадам атмосферного давления;
• стойкость к образованию плесени;
• выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

MVV

Провод термостойкий MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

• работает в электросетях до 500 Вт;
• сечение от 1 кв.мм. до 25 кв.мм;
• одножильный;
• рабочие температуры от -60° до +500° С.

Применение – электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

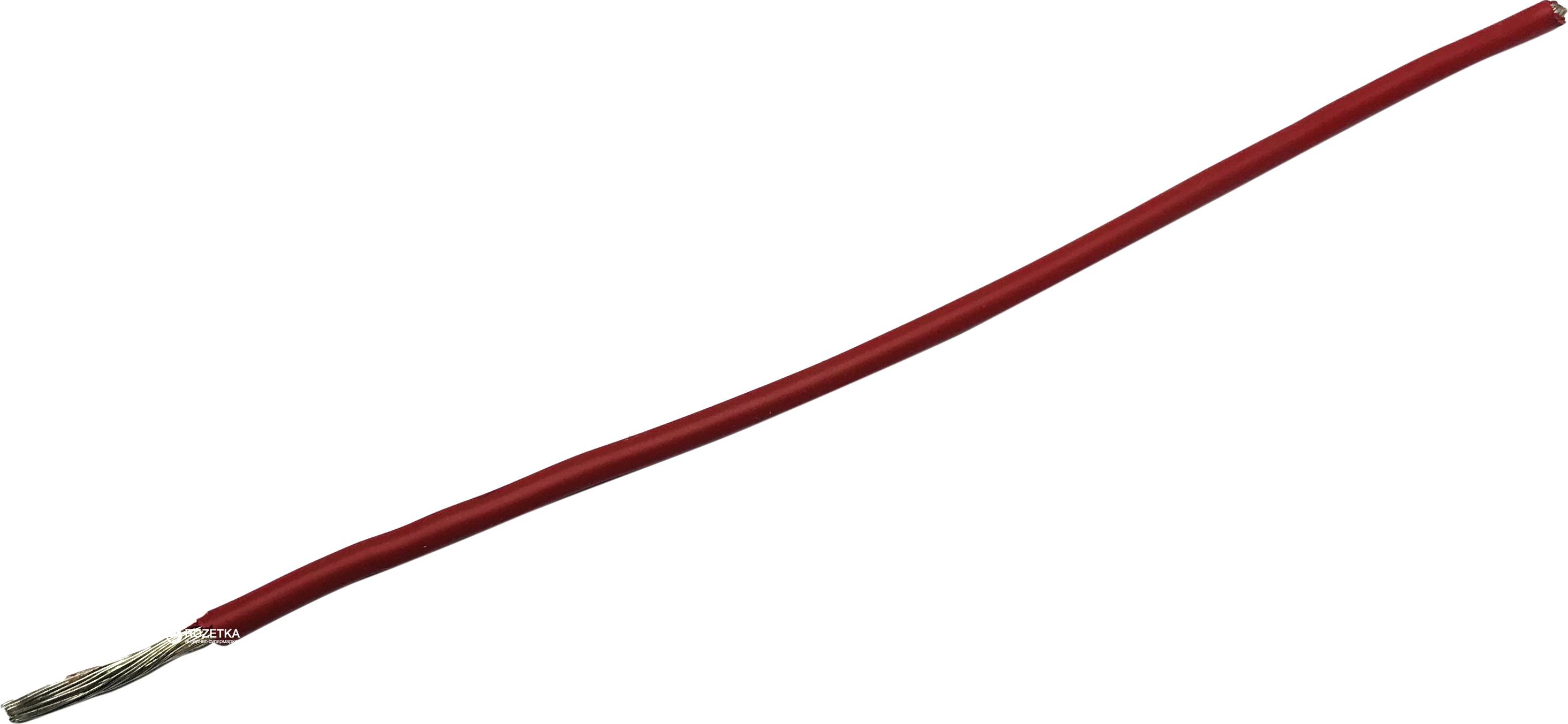

ПРКА

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

• номинальное напряжение до 660 В;
• сечение от 0,5 кв.мм. до 2,5 кв.мм;
• температурный режим от -60° до +180°С;
• одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

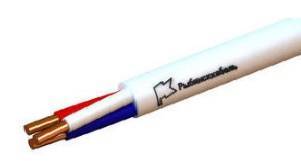

ПРКС

ПРКС

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

• работает до 380 В;
• поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
• температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
• количество жил от 2 до 5;
• используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

ПВКВ

ПВКВ

Маркировка жаропрочного провода:

• П – провод;
• В – применение для выходных концов электромашин;
• КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

• напряжение до 400 В;
• площадь сечения от 0,5 кв.мм. до 95 кв.мм;
• рабочая температура до 200°С;
• количество жил – одна и более;
• применяется в одиночной прокладке в помещениях, шахтах, туннелях;
• не плавится, не горит;
• устойчив к скачкам атмосферного давления.

ПМТК

ПМТК

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Область использования

Использование термостойкого провода в проводке бани

Провод теплостойкий многожильный предназначается для использования в таких эксплуатационных условиях, когда обычный проводник монтировать нельзя. Подбирается провод термостойкий в зависимости от интенсивности воздействия внешних факторов.

Основными областями применения термостойких проводов являются:

• Прокладывание электропроводки внутри помещения, особенно в зданиях с высоким риском пожарной опасности.
• Прокладка кабелей на улице. Здесь на проводник будут действовать факторы окружающей среды – погодные условия, осадки, прямые солнечные лучи.
• Обмотка электроустановок и машин переменного тока.
• Установка проводов для высоких температур в среде с химическими веществами или бактерицидной угрозой, а также риском возникновения плесневелых грибов.
• Монтаж в объектах, в которых наблюдаются резкие температурные скачки.

Термопровод с оплеткой или уплотнением можно использовать для соединения компонентов электроплит, электропечей. Также можно устанавливать дополнительную трубку для провода с целью защиты от повреждений или загрязнения.

Отечественная продукция

На российском рынке в преобладающем количестве представлена продукция отечественных производственных компаний. Термостойкие кабели для питания систем защиты от пожаров имеют специфические характеристики и обозначения.

Кабели для подсоединения узлов оповещения и контрольно-измерительных приборов обозначают сокращениями КШМ и КШСЭ.

Монтажную кабельную продукцию устройств защиты от возникновения и распространения пожаров маркируют сочетанием букв КПС. Для некоторых изделий добавляют в конце букву Э.

Блоки охранной системы снабжаются электроэнергией разновидностью продукции с обозначением. КУНРС. На промышленных предприятиях осуществляют монтаж кабелей КСБГ. Комплексы автоматической защиты от пожаров снабжаются электричеством посредством термостойких изделий группы КСБ.

Для подключения зданий любого типа в зонах с возможными климатическим и аварийным повышениями температур применяют термостойкие провода.

РГКМ и ПВВК

Популярен гибкий провод без брони РКГМ, в основе которого находится медная жила из многих проволок. Сердцевина имеет несколько защитных оболочек из разных материалов: резины, силиконового полимера, стекловолоконного наружного покрытия.

Этот термостойкий провод может эксплуатироваться при -60 ℃ и до +180 ℃. Однако, прокладывать его нужно при морозе не более 15 ℃. Провод гарантировано сохраняет термостойкие и все другие свойства в течение 8 лет.

Силиконовые провода для выводящих коммуникаций электромашин обозначаются сокращением ПВКВ. Они имеют повышенную устойчивость к многократным изгибам, перепадам давления от очень высокого до крайне низкого.

Не реагируют на действие микробов и грибков плесени, выдерживает удары, вибрационные нагрузки. Допустимый температурный максимум равен 180 ℃.

ПРКА, ПАЛ, ПНБС

Особую пропитку от гниения содержит провод ПРКА. Это термостойкое изделие сделано из меди, покрыто силиконовой защитой. Его можно прокладывать в банях, сушилках, саунах. Максимальный предел влажности окружающей среды равен 98%.

Удивительными термостойкими качествами обладает провод с маркировкой ПАЛ. Они обусловлены наличием асбестового покрытия, защищенного дополнительно слоем лака.

На продолжении 3000 часов непрерывной эксплуатации продукция выдержит температуру 300 ℃. Но допускать такую высокую температуру среды можно только в крайнем случае.

При температуре, превышающей 200 ℃, покрытия могут выделять вредные газообразные вещества. Провод не реагирует на химические вещества, включая большинство органических растворителей, устойчив к изгибам, истиранию.

Его смело можно прокладывать в банях. В таких условиях этот термостойкий провод абсолютно безвреден и надежен.

Термостойкие провода ПНБС к такой высокой температуре не приспособлены. Их максимум +150 °С. Особенность заключается еще в том, что монтаж можно проводить только статично, в неподвижных положениях.

Медные жилы в покрытиях из силиконового и фторсилоксанового материала подсоединяют к электронагревателям. Эту термостойкую продукцию так же, как и предыдущий вид, прокладывают в банях, парилках.

ПМТК, ПРКС

Для монтажа специфического оборудования (мощных электропечей, обогревателей) предназначен провод ПМТК. Он также защищен силиконовым слоем. В сердцевине находится термостойкая многопроволочная жила.

Эта продукция выдерживает 100 % влажности, температуру до + 200 °С. При необходимости может работать на морозе до -60 ℃.

Самый приспособленный для влажных помещений вид проводов – это изделия с обозначением ПРКС. Отсутствие асбеста обеспечивает безвредную эксплуатацию при +250 °С.

Термостойкий кремнийсодержащий полимер, покрывающий многожильную проводку абсолютно безвреден, обеспечивает защиту от механических нагрузок, действия агрессивных химических веществ.

Широкий ассортимент термостойких проводов, кабелей требует наличия компетентности у заказчиков. Покупатель должен с пунктуальной точностью изложить потребности предприятий или свои личные, условия будущей эксплуатации, финансовые возможности, пожелания относительно сроков выполнения заказа.

Однозначно сформулированные пожелания гарантируют каждому физическому или юридическому лицу приобретение качественной продукции.

https://youtube.com/watch?v=4P-mWUXZ0tk

С этим читают

Область использования кабелей

Область использования кабеля данной марки очень широка. Благодаря широкой номенклатуре сечения выбрать изделия для конкретных целей довольно просто. Его успешно применяют в промышленности и быту, на улице и в помещениях. Поэтому кабель часто используют в условиях тропической жары, умеренных климатических зонах.

Важно! В жилом строительстве провод этой марки используют для прокладки электропроводки в ванных комнатах, при строительстве бань и саун. Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания

Его используют для изготовления обмоток при производстве крупной электрической техники

Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания. Его используют для изготовления обмоток при производстве крупной электрической техники.

Широко применяется на химических предприятиях, так как изоляционные материалы не боятся воздействия лаков и красок, которые могут попасть на поверхность кабеля. Так как резина пропитана слоем лака, внешняя обмотка не растворяется под воздействием агрессивных сред, остаётся целостной. Это обеспечивает стабильную работу всей электрической системы.

В завершение следует отметить, что у данного вида кабелей и проводов высокий срок службы. Для дополнительной защиты, термостойкие провода и кабели можно оснастить гибкой термостойкой металлической оплеткой диаметром 3 или 6 мм.

Термостойкий кабель

Выбор кабельной продукции позволяет не экспериментировать с самодельной проводкой и не рисковать лишний раз собственным здоровьем и самой постройкой бани. Тем более что 80% всех случаев пожаров в парных и банях, оборудованных электрокаменками, связаны именно с прогоранием изоляции проводки.

Специальный термостойкий кабель MMV

Достаточно дорогой тип проводки, активно применяется в промышленном производстве, для подключения электрооборудования к нагревателям и печам. Считается, что кабель способен выдержать кратковременный нагрев до температуры 500-700оС. Центральная жила изготовлена из никеля, поэтому провод не перегорит даже при контакте с открытым пламенем. Оболочка трехслойная, из слюды, стекловолокна и специальной волоконной оплетки с пропиткой.

У моделей MMV есть один существенный недостаток. Это настоящий жаростойкий кабель, но он проектировался для постоянного подключения к нагрузке. В бане или парной включение и выключение каменки происходит периодически. С каждым циклом изоляция слюдой изнашивается из-за термического расширения металла. Кроме того, невысокая гибкость потребует специальных приемов укладки в парной, а для соединения никелевой жилы с медными проводами нужны переходники и гильзы.

Термостойкая проводка ПАЛ со специальным типом изоляции

Это специальный тип кабеля, разработанный для подключения питания к печам и системам высокотемпературного нагрева. Термостойкая изоляция изготовлена из асбестовой намотки, пряжи, покрытой пленкой из фторопласта-4. Далее укладывается асбестовая пряжа и наносится кремнийорганический лак.

Один из наиболее удачных вариантов териостойкого провода для парной бани

К положительным качествам кабеля можно отнести тот факт, что он способен выдержать нагрев до 300оС в течение нескольких тысяч часов. Проводка легко переносит длительный контакт с бензином, толуолом, любыми типами полярных растворителей.

К недостаткам можно отнести слабую механическую прочность, поэтому разъемы на электрокаменке или бойлере внутри бани должны быть зафиксированы неподвижно. Способен выдержать не более 20 циклов сгибания – разгибания.

Такой тип кабеля заводят в парилку через стенку непосредственно к клеммной коробке. Идеально подойдет для бани, если провод уложен внутри стены.

Кабельная продукция ПРКС и ПРКА

Обе модели кабеля изготовлены из многожильной меди, покрытой термостойкой кремнийорганической оболочкой, выдерживающей нагрев до 250оС. Считается, что даже при длительном нагреве проводка не плавится и не выделяет токсичных газообразных продуктов разложения полимера.

Кроме того, из серии для оборудования парилки бани можно использовать термостойкий провод ПВКВ. В отличие от первых двух, кабель рассчитан на повышенное напряжение питания 660В или 1140В. Считается наиболее предпочтительным вариантом для укладки термостойкой проводки в местах с запредельно высоким уровнем влажности воздуха.

Термостойкий провод РКГМ

Классический вариант термостойкого кабеля представляет собой медную многопроволочную жилу, облицованную кремнийорганической изоляцией и оболочкой из стекловолоконной оплетки. К недостаткам провода можно отнести несколько меньший уровень предельной температуры нагрева, она не может превышать 180оС. К преимуществам термостойкого провода можно отнести высокую устойчивость к плесени и грибку.

Качественный термостойкий кабель должен быть только медным, с кремний-силиконовой изоляцией и в стекловолоконной оплетке

Отношение владельцев бани к кабелю РКГМ не всегда однозначное. Многие считают провод слишком слабым по условиям, предъявляемым к термостойким схемам. Наличие стекловолоконной оплетки также не приветствуется, так как часто «пылит» микрочастицами стекла.

На самом деле кабель РКГМ имеет очень продуманную конструкцию:

• Оболочка из стекловолокна отлично защищает кремнийорганическую изоляцию от тепла и механических воздействий;
• Она не впитывает влагу и сохраняет гибкость и через 10-20 лет эксплуатации.

Термостойких характеристик с потолком в 180оС вполне достаточно для парной, если правильно прокладывать и подключать проводку в бане. А самое главное — кабель не подвержен термомеханическому износу, что нередко встречается у моделей с жесткой изоляцией и лаковым покрытием.
