Технические параметры и сферы применения термостойкого провода РКГМ

Разновидности термостойких проводов

Существует несколько разновидностей, отличающихся по техническим характеристикам, устойчивости к воздействию неблагоприятны факторов и требованиям, предъявляемым к условиям эксплуатации.

Провод РКГМ

Это один из наиболее популярных видов термостойких проводов. Маркировка дословно расшифровывается как:

  • Р — изоляция из резины;
  • К — силиконовая изоляция (кремнийорганический материал);
  • Г — гибкий не бронированный провод;
  • М — обмотка из стекловолокна.

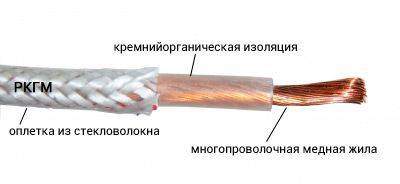

Провод РКГМ имеет следующую конструкцию: основной функционирующий элемент — многопроволочная медная жила пятого класса гибкости. Далее следует изолирующий слой из кремнийорганической резины или силикона. Внешний слой представлен оплеткой из стекловолоконных нитей. Как стекловолокно, так и кремнийорганическая резина устойчивы к воздействию влаги, а также термическому воздействию. Оба этих материала абсолютно не горючи, устойчивы перед плавлением. При условии отсутствия механических повреждений, изоляционные покрытия совершенно не пропускают влагу, быстро сохнут даже при прямом контакте с водой, что часто случается в таких помещениях как сауны или бани. Это обеспечивает максимальную защиту и безопасность.

Провод термостойкий MVV

MVV устойчив к воспламенению, способен хорошо переносить длительное воздействие высоких температур до +500 градусов. Кратковременное воздействие при температурных значениях, достигающих +700 градусов не способно повредить структуру провода и привести к воспламенению. Низкие температуры MVV переносит несколько хуже.

Расшифровка аббревиатуры:

  • M — судовой кабель;
  • V — наличие поливинилхлоридного изолирующего материала (изоляция);
  • V — поливинилхлоридная оболочка.

Провод MVV используется в условиях повышенной опасности: подключение электроприборов и оборудования, горячие цеха, сауны, бани. Может применяться для нагревательных элементов — хомуты, патроны.

Провод ПРКА

Аббревиатура провода ПРКА выглядит как:

  • П — в основе медная жила;
  • РК — оболочка из кремнийорганической резины;
  • А — показатель твердости.

ПРКА подходит для подключения электрических приборов в помещениях с повышенной влажностью, нестабильным температурным режимом: бани, сауны, производственные цеха и так далее.

Провод ПРКС

ПРКС — многожильный кабель, выдерживающий температуру до +250 градусов без выделения токсических веществ. Благодаря многожильной структуре по одному такому кабелю можно передавать до 30 кВт энергии.

Аббревиатура ПРКС:

  • П — в основе медная жила;
  • РК — изолирующая оболочка из кремнийорганической резины;
  • С — соединительный.

Провод ПВКВ

ПВКВ чаще используется для выводных концов электрооборудования на переменное напряжение 660 В, 1140 В. Применяется в местах повышенной пожарной опасности, высокой влажности.

Расшифровка провода ПВКВ:

  • П — Провод
  • В — Для выходных концов электрических машин
  • КВ — Изоляция из двухслойной кремнийорганической резины.

Провод ПМТК

ПМТК предназначен для использования в тех местах, где использование обычного провода нецелесообразно по причине высокой опасности возгорания. Применим при монтаже оборудования и электроприборов в горячих цехах, саунах, банях, производственных помещениях. Имеет специальную защиту, позволяющую выдерживать нагревание до 180 градусов.

Аббревиатура ПМТК расшифровывается следующим образом:

  • П — медная жила;
  • М — монтажный;
  • Т — термостойкий;
  • К — кремнийорганический защитный слой.

Характеристики и область применения термостойкого провода РКГМ. Кабель ркгм технические характеристики

Провод РКГМ: применение, технические характеристики

Для создания мощных сетей электричества в районах с умеренным климатом, нужно использовать специальный электропровод. Часто для мест с повышенной влажностью используется термостойкий провод РКГМ.

Применение

РКГМ, ГОСТ 16036-79 – это установочный электрический провод тока, покрытый кремниевой органической резиной, благодаря этому он нагревостойкий. Его используют для бани, ванной комнаты, подвала и прочих мест, где может быть повышенная температура и / или влажность, т. к. одиночный шнур не распространяет продукты горения. Он относится к серии МСТП – монтажные термостойкие провода для наружных работ, но при этом может использовать как ПРКА или ПРКС для разветвления проводки и подключения мощного станочного оборудования.

Этот кабель часто применяется для прокладки силовых электрических цепей в помещениях и на улице, в районах со средним климатом, прокладок обмоток в переменных машинах и установке мощной техники. Его относят к кабелям типа «Н», что означает, что он подходит для мощных электрических аппаратов. Как и ПВКВ или ПМТК, РКГМ плохо переносит воздействие холода, поэтому его редко монтируют на участках с холодным климатом. В частности, плохая стойкость к минусовым температурам сильно проявляется из-за фирменного наслоения изоляций (стекловолокно, пластик, резина), поэтому очень редко производится монтаж коммуникации в северных районах.

Но, в отличие от моделей с асбестовой изоляцией типа ПАЛ, данный тип кабеля отлично переносит воздействие лаками и красками. Резина и слой лака не растворяются под воздействием химических компонентов, поэтому возможно применение продукции на химических предприятиях. Потребители также отмечают устойчивость провода к грибкам и плесени.

Видео: тестирование РКГМ проводов

https://youtube.com/watch?v=4P-mWUXZ0tk

https://youtube.com/watch?v=4P-mWUXZ0tk

Технические характеристики

Технические характеристики провода РКГМ:

  1. Центральная токопроводящая жила выполнена из медных нитей, перекрученных друг между другом, как и у БПВЛ;
  2. Жаростойкий кабель может иметь сечение от 0,70 мм2 до 120;
  3. Жильный медный провод покрыт слоем термостойкого лака и стекловолокном. Поверх стековолокна находится кремниевая трещина. Шнур с такой изоляцией отлично переносит воздействие холода, жары, влаги и даже огня. Нужно отметить, что он при горении не распространяет дым; Фото – медные жилы
  4. Каждый завод-изготовитель обеспечивает у коммуникации не менее два метра радиуса изгиба;
  5. Гибкие кабели могут передать электричества, с напряжением тока до 600. При этом нормально передается и электроэнергия низкого вольтажа, например, токи по 180 или 220;
  6. Максимальная частота работы кабеля – 400 Герц;
  7. Силовые кабели типа РКГМ можно устанавливать на открытой местности и в помещении. Температура, при которой они могут работать, имеет очень широкий диапазон: от минус 60 до плюс 180 градусов;
  8. В большинстве случаев, магазин, в котором предоставляется продажа назначает свой гарантийный срок, но согласно ГОСТ он не менее 8 лет с момента эксплуатации;
  9. Монтаж осуществляется при температуре не ниже 15 градусов, но не выше 60;
  10. При этом производитель отмечает, что максимальная влажность для нормальной работы коммуникации – 100 %.

Маркировка РКГМ означает следующее: РК – резино-кремниевая (изоляция), Г – гибкий, М – медный. Иногда в конце марки дописывается цифра – это сечение.

В отличие от жаростойкого провода ПТЛ, который может работать в сверхнизких температурах (до -200), РКГМ не выносит длительного воздействия холода. Его лаковая оболочка замерзает, и кабель теряет свою эластичность. Чтобы этого избежать, производство утепляет изоляцию.

Прочие

Международные обозначения

На международном рынке термостойких проводов для каждого вида изделий приняты определенные сокращения. Например, сокращением SID обозначается обычная сплошная однокомпонентная жила; SIF – тонкожильная модификация; SIFF – продукция с супертонкими жилами. Негорючий гибкий провод в международном профессиональном сообществе маркировку SIZ.

Присутствие в обозначении сочетания букв GL обозначает наличие оплетки из термостойких стекловолокон. На практике применяется значительное количество сокращений.

Приобретая изделия, обратите внимание на обозначения. При необходимости все поставщики могут провести разъяснения, предоставить сертификат пожарной безопасности. Согласно международным нормам в документе указывают:

Согласно международным нормам в документе указывают:

  • огнестойкость;
  • склонность к распространению огня;
  • количество галогенсодержащих выделяющихся газов;
  • объем кислотных газов с указание значений рН и удельной проводимости;
  • величину значений плотности дыма при горении образца в конкретных заданных условиях.

После ознакомления с представленной информацией о термостойких свойствах и других характеристиках проводов сомнения покупателей исчезнут.

Это интересно: Котлы для бани — изучаем подробно

Особенности и действующие стандарты

Эту кабельную продукцию ранее выпускали в соответствии с нормативами по ГОСТ 16036-79. Ссылки на устаревший стандарт до сих пор встречаются в технической и справочной документации. Рекомендуется отметить данную особенность, чтобы исключить ошибки при реализации проектов электроснабжения.

В настоящее время кабель ркгм создают по техническим условиям ту 16 к80 09 90. С помощью этого документа можно изучить нюансы действующих производственных стандартов, методику контрольных испытаний.

Главные особенности изделия:

  • сохранение целостности при высокотемпературных и механических воздействиях;
  • устойчивость проводника к многократным изгибам.

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.

Расшифровка аббревиатуры проводов РКГМ

Итак:

  • Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
  • Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
  • Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.

Класс гибкости провода

  • Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
  • Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.

Таблица сечений проводов РКГМ

После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

Структура провода РКГМ

Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

  • Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
  • Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
  • Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.

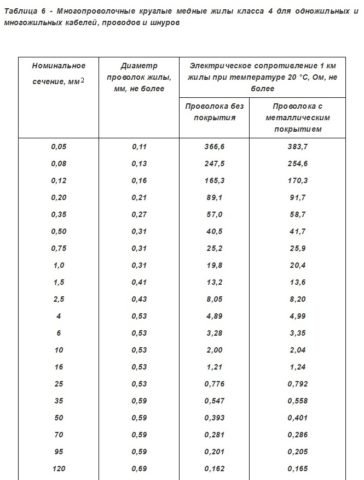

Нормы минимального сечения отдельных проволок для проводов РКГМ

  • Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
  • Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.

На фото: пример использования РКГМ для выводов двигателей

Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

Зависимость толщины изоляции от сечения провода

  • Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
  • Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.

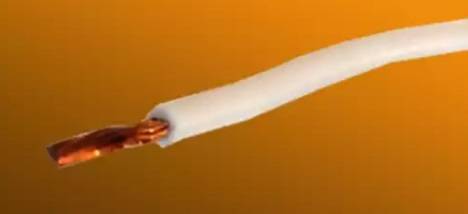

Характеристики термостойкого провода ПРКА

Расшифровка маркировки

Провод марки ПРКА относится к термостойкому монтажному и расшифровывается следующим образом:

  • П – провод, выполненный с медной жилой;
  • РК – оболочка из кремнийорганической (силиконовой) резины, она не содержит галогенов, при этом имеет пропитку в виде противогнилостного состава;
  • А – обладает повышенной твердостью (здесь буква «А» означает далеко не алюминий, как могло подумать большинство, ведь жила изготавливается в данном проводнике из меди).

Конструктивные особенности

Конструкция ПРКА представляет собой токопроводящую жилу, которая скручена из ряда медных проволок (это можно увидеть на фото ниже).

Изоляцию (оболочку или оплетку) изготавливают из кремнийорганической резины, она может быть зеленой, белой, красной, желтой, синей, черной, коричневой.

Имеется разновидность провода ПРКА-Т. Буква «Т» означает тропическое исполнение; он применяется при фиксированном монтаже в электроплитах, жаровых шкафах, а также прочих электронагревательных приборах, используемых в быту. Характеристики ПРКА более подробно рассмотрим далее.

Основные параметры

Приведем главные технические характеристики провода ПРКА:

  1. ТУ 16-505.317-76 (изготовление проводника регламентируется стандартом 26445 – 85).
  2. Количество жил: одна (при маркировке не указывается, поскольку одна жила применяется во всех ПРКА по умолчанию).
  3. Минимальное сечение провода – 0,5 мм 2 , максимальное – 2,5 мм 2 . Далее будет представлена более подробная таблица поперечных сечений, включающая вес и возможные размеры (все параметры – номинальные).
Сечение жилы, мм 2Толщина изоляции (радиальная), ммНаружный диаметр, ммМасса одного киломметра, кг
0,50,62,18,7
0,750,62,311,6
1,00,62,514,0
1,50,62,819,5
2,50,83,730,3

Важно знать! Величина нижнего предельного отклонения от толщины оболочки составляет десять процентов. Значение верхнего отклонения – величина ненормируемая, однако не рекомендовано превышение величиной наружного диаметра предельного отклонения

В свою очередь, величина верхнего предельного отклонения от наружного диаметра составляет двадцать процентов. Нормирование нижнего предельного отклонения отсутствует.

Помимо вышеуказанного, важно отметить следующие технические характеристики:

  • температура окружающей среды, в которой можно использовать этот провод, находится в пределах от +180°С до -60°С;
  • максимальная рабочая температура: +180°С;
  • ПРКА можно эксплуатировать при 98% уровне влажности воздуха при температуре 35° C;
  • переменный ток, частота 50 Герц, рабочее напряжение 660 В;
  • испытательное переменное напряжение частотой 50 Герц (в течение пяти минут) – 2500 Вольт;
  • импульсное напряжение – от 4 до 5,6 тыс. Вольт;
  • сопротивление изоляции составляет не меньше 100 МОМ*км;
  • строительная длина провода от 200 м;
  • обладает следующими важными свойствами: сохраняет форму, эластичен, упруг, весьма прочен, при этом радиус изгиба составляет 2 наружных диаметра;
  • изоляция ПРКА устойчива к продавливанию, а также ей не страшно воздействие плесневого грибка;
  • провод не распространяет горение, обладает малым дымо- и газовыделением, поэтому устойчив к озону, а также солнечной радиации;
  • срок службы – более 10 лет.
  • осуществлять монтаж можно при температуре воздуха не менее -15°С.

Данный провод изготавливает ни один завод-изготовитель, при желании можно найти множество таких производителей

Между тем, практически каждый завод готов предоставить гарантию на использование проводника в течение полутора лет, что немаловажно. О лучших производителях кабеля в России мы рассказывали в отдельной статье

Область применения

Рассмотрим, где используется провод ПРКА. Основное его назначение – применение для подключения в «экстремальных» местах, где имеется повышенная температура воздуха и влажность, к примеру, в бане, сауне, сушильной камере, а также для подключения электронагревательных бытовых устройств (как было указано выше в описании ПРКА-Т), электрических двигателей, электрических каминов, осветительных и отопительных приборов с большой мощностью. Эксплуатировать ПРКА в таких достаточно жестких условиях как раз и позволяют его технические характеристики.

Напоследок рекомендуем просмотреть полезное видео, в котором рассмотрены термостойкие провода (в том числе и марка ПРКА), а также область применения каждого варианта исполнения:

Вот мы и рассмотрели основные технические характеристики провода ПРКА, расшифровку маркировки и возможные сечения проводника. Надеемся, предоставленная информация была для вас полезной и понятной!

Будет интересно прочитать:

Использование провода

Кабель подходит для прокладки мощных электрических линий в областях с умеренным и жарким климатом. Установочный электропровод изготавливается в соответствии с ГОСТом 16039−1979 и относится к категории МСТП, обозначающей серию монтажных термостойких проводов, применяемых для наружной разводки.

В бытовых и промышленных электрических сетях используются машины, работающие на основе метода электромагнитной индукции. Их коммутационные подсоединения к электрическим цепям нагреваются из-за способности явления создавать зоны повышенной температуры в близлежащих областях. Провод РКГМ выдерживает такие перепады и не разрушается.

Благодаря широкой номенклатуре выпуска изделие по сечению может выбираться для определенной ситуации. Оно предназначено для установки снаружи зданий и внутри помещений. Кабель используется:

  • в жилищном строительстве — при разводке электричества во влагостойких комнатах;
  • в производственных помещениях — для подсоединения мощных агрегатов к линии электропроводки, изготовлении слоев обмотки;
  • на химических промышленных объектах — в цехах с агрессивной средой.

Провод для бани

При оборудовании частной бани рекомендуется использовать провод термостойкий РКГМ с кремнийорганической изоляцией и стекловолоконной оплеткой. Конструкция выдерживает температуру до +1850С и влажность воздуха до 100%. К уникальным качествам провода относятся:

  1. длительный срок службы (до 8 лет);
  2. рабочее напряжение 660 В;
  3. радиус изгиба — 2.

В процессе устройства осветительной системы в парильном помещении специалисты рекомендуют использовать кабель марки РКГМ 1*2,5, способный переносить высокую температуру и влажность. Характеристики продукта отечественной промышленности обеспечиваются медной жилой с изоляцией кремнийорганической резиной. Основным назначением провода является устройство вывода электроснабжения в условиях, не допускающих контакта с техническими маслами, кислотами, солями и щелочами.

К важным факторам рабочего материала с пропиткой изоляции термостойким лаком относится устойчивость к воздействию ультрафиолета, открытого пламени, плесени, атмосферным явлениям, механическим и динамическим нагрузкам. Маркировка популярного жаростойкого провода отражает следующие показатели:

  1. Р — изоляция резиновая;
  2. К — кремнийорганический (силиконовый) материал;
  3. Г — небронированный гибкий провод;
  4. М — стекловолоконная обмотка.

Основным элементом конструкции является медная многопроволочная жила 5 класса гибкости, скрытая в полимерной оболочке.

Стекловолокно и силикон не впитывают влагу, не разрушаются перепадами температурного режима, не горят, не дымят и не плавятся при контакте с открытым огнем. Изоляция не подвержена бактериальному, механическому, радиационному и химическому разрушению, эксплуатация провода при низких температурах может привести к растрескиванию защитного покрытия и короткому замыканию в электрической цепи.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Существует 5 основных видов электрических кабелей:

  • силовой;
  • контрольный;
  • для управления;
  • для связи;
  • радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

  1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
  2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
  3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
  4. Количество жил (одножильный либо многожильный).
  5. Материал изоляции (ПВХ, резина, бумага).
  6. Материал защитной оболочки (резина, пластмасс, металл).

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

  • буква «А» в начале отсутствует, что означает – жилы медные;
  • Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
  • Г – провод гибкий, не бронированный;
  • М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

  1. Номинальное напряжение (переменное) – до 660 В.
  2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
  3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
  4. Относительная влажность воздуха 100% при температуре не выше +35°С
  5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
  6. Гарантийный срок службы 8 лет.
  7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

  1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
  2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
  3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
  4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

  • Камкабель;
  • Уралкабель;
  • Рыбинсккабель;
  • Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

samelectrik.ru

Свойства

РКГМ — провод, отличающийся уникальными свойствами. Основные:

  1. Повышенная прочность. Резина оплетки изготовлена на силиконовой основе, что исключает повреждения изделия даже при сильном изгибе. Кроме того, изделие выдерживает большие нагрузки и показывает высокую устойчивость к повреждению на разрыв.
  2. Стабильность работы. Эффективность применения РКГМ не снижается вне зависимости от давления окружающей среды, механических воздействий, вибраций или иных влияний. Провод сохраняет технические качества и гарантирует работоспособность электроприемника. В процессе использования провод не рвется, не боится деформаций и сберегает первоначальную форму.
  3. Термостойкость. Выше отмечалось, что плюс РКГМ — способность выдерживать мощные термические воздействия. В процессе изготовления изоляции использованы специальные комплектующие, сохраняющие качество даже при высокой температуре. Нагрев провода не сказывается на его функциональности и не приводит к возгоранию. В случае превышения установленной температуры больше 250 градусов Цельсия РКГМ все равно не загорается.
  4. Стойкость к вредным воздействиям. Практика показала, что изделие не боится появления грибка или плесени при прокладке в условиях повышенной влажности. Оплетка имеет специальную структуру и пропитана особыми составами, позволяющими монтировать изделие в бане, сауне или на улице. РКГМ можно использовать для подключения техники во влажных помещениях без опасности для ее работоспособности.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про штепсельные розетки, классификация, степени защиты, критерии выбора, особенности установки

Свойства провода можно описывать долго, но указанные параметры лучше всего характеризуют его качество.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
