Терморегулятор на батарею отопления: виды, преимущества, монтаж

Выбор терморегулятора

Решая модернизировать систему отопления или планируя только монтаж такой системы, следует обратить внимание на:

точность регулировки термостата;
внешний вид прибора,
особенности установки и управления.

Для индивидуальной системы отопления отдельного здания – коттеджа, частного дома, или небольшого малоквартирного здания рекомендуются к установке механические системы во всех помещениях, имеющих по данному прибору отопления, такое решение позволит существенно поднять уровень комфорта и значительно снизить срок окупаемости за счет снижения расходов на энергоносители.

В многоквартирных зданиях установка регулирующей аппаратуры уместна в спальнях, общих комнатах, там, где необходимо поддерживать заданный температурный режим.

Для помещений, в которых установлены несколько радиаторов оптимальным будет установка электронной системы, позволяющей регулировать прогрев воздуха одновременно на нескольких радиаторах.

Для помещений с жесткими требованиями по температурному режиму – лечебных учреждениях, детских комнатах, где нужна четкая регулировка следует устанавливать аппаратуру с точной регулировкой. Современные приборы позволяют отрегулировать температуру в диапазоне от 6 до 26 градусов, с точностью в 1 градус. Такая регулировка позволяет выбрать оптимальный режим обогрева помещения.

Рассматривая установку термостатов на уже имеющуюся систему отопления нужно учитывать факт того что в маленьких помещениях даже небольшие размеры приборов, будут требовать дополнительного объема, а их неправильная установка может повлечь неправильную работу.

Конструкция термостатов позволяет устанавливать их как в вертикальном, так и горизонтальном положении, при этом, отдельные приборы позволяют установку только вертикально, а другие, только горизонтально.

При этом горизонтальные термостаты позволяют установить более точную регулировку теплоносителя – головка, с рабочим органом, установленная горизонтально с газонаполненным чувствительным элементом, в котором охлажденный газ концентрируется в противоположной от батареи части органа, позволяет более точно и быстрее проводить открытие клапана подачи теплоносителя.

Новые типы радиаторов изначально рассчитаны под установку на них терморегуляторов, оборудование, выпущенное по старой технологии – чугунные батареи, трубно-пластинчатые радиаторы советского времени требуют значительной доработки – от установки специальных переходников, до полной замены регистра.

При покупке оборудования обращать внимание придется буквально на все мелочи, от осмотра корпуса, до совместимости всех комплектующих, применения рекомендованных производителем уплотнительных прокладок и монтажных лент, поэтому приобретение всех элементов рекомендуется производить в фирменных торговых точках. Современные интеллектуальные системы позволяют программировать работу терморегулятора в зависимости от выбранной на программаторе программы, при этом запускать изменение температуры в зависимости не только от времени суток, оттого как прогрет воздух в комнате. Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее

Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее

Современные интеллектуальные системы позволяют программировать работу терморегулятора в зависимости от выбранной на программаторе программы, при этом запускать изменение температуры в зависимости не только от времени суток, оттого как прогрет воздух в комнате. Такие системы стоят на несколько порядков выше, но окупаемость их намного быстрее.

Установка терморегулятора

Регулятор системы отопления устанавливают на радиатор в месте подачи теплоносителя. При этом для эффективной работы регулирующего устройства необходимо соблюдать несколько правил.

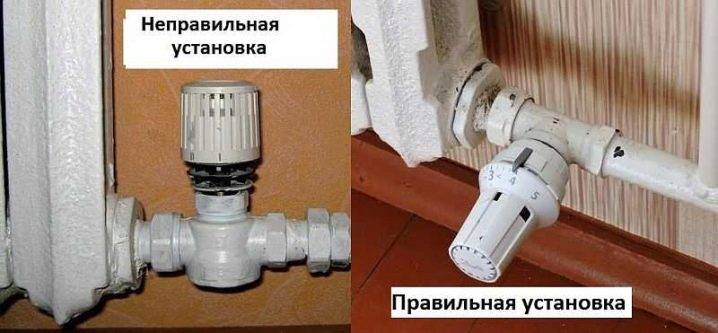

Не стоит устанавливать термостат в вертикальном положении. Так он будет подвержен действию восходящих потоков теплого воздуха от радиатора.
От пола до терморегулятора должно быть не менее 0,8 м.
Прибор не должен располагаться в нише или быть закрытым шторами, экранами и т.п. Если этого избежать не удается, то можно воспользоваться термостатом с выносным датчиком. Последний фиксируют к стене.
Терморегуляторы не рекомендуют устанавливать на радиаторах из чугуна.
В частном многоэтажном доме монтаж терморегулятора нужно начинать с верхних этажей, в квартирах – с помещений, где температурные колебания максимальны, например, с комнат, выходящих на юг.

Еще один нюанс касается способа подготовки системы отопления в зависимости от того, к какому типу она относится: одно- или двухтрубному.

Байпас соединяет прямую и обратную трубу отопления

В первом случае между подводящей и отводящей трубой необходимо установить трубу-перемычку, которая называется байпас. Эта конструкция позволит теплоносителю циркулировать по системе стояка даже в том случае, если клапан регулятора будет закрыт.

Диаметр байпаса должен быть на 1 размер меньше диаметра основных труб отопления.

В любой системе на верхнюю трубу устанавливают регулятор, а на нижнюю – вентиль.

В остальном принцип монтажа не отличается и выполняется в соответствии с простой пошаговой инструкцией.

Шаг 1. Отключают подачу тепла в стояк отопления.

Шаг 2. Удаляют из системы теплоноситель.

Шаг 3. Отрезают радиатор с небольшими участками горизонтальных труб.

Шаг 4. Отрезки срезанных труб и вентили, если они были, откручивают от батареи.

Шаг 5. В пробки радиатора вкручивают хвостовики и гайки нового вентиля и терморегулирующего устройства.

Шаг 6. При необходимости устанавливают в байпас.

Шаг 7. Подсоединяют систему труб и вентилей, в том числе термостата, необходимую для подключения радиатора к отопительной системе.

Шаг 8. Подключают радиатор с обвязкой к стояку.

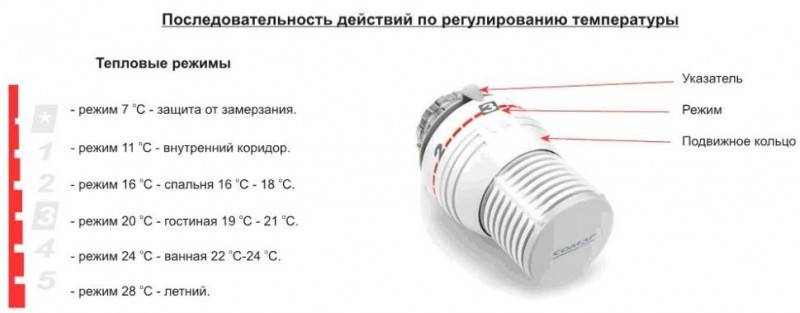

После установки нужно произвести настройку регулятора.

Проводят мероприятия по предотвращению воздухообмена в помещении: закрывают окна и двери, выключают вытяжное устройство.
Поворачивают регулятор, чтобы полностью открыть клапан.
Пока набирается теплоноситель в радиатор, устанавливают термометр в нужном месте. Там, где хотят, чтобы температура воздуха имела определенное значение.
Когда воздух прогреется и термометр покажет, что стало теплее примерно на 6оС, закрывают клапан.
Наблюдают за показателями термометра. Как только будет достигнута желаемая температура, начинают открывать терморегулятор. Делают это до тех пор, пока не послышится шум воды, а корпус термостата станет горячим.

Осталось только запомнить показатель на терморегуляторе. Устройство готово к работе.

Для успешной эксплуатации необходимо на летний период полностью открывать клапан.

О том, как правильно установить и настроить регулятор температуры на батарею смотрите видео:

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

теплоносителя;
воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается

Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

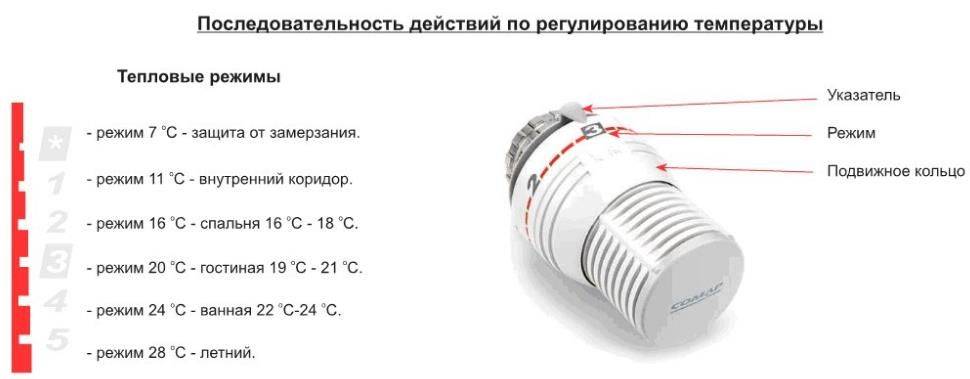

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
в комнате кладут термометр;
клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
ждут до тех пор, пока понижающаяся температура не станет комфортной;
плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
вращение прекращают, оставляя клапан в данном положении;
если нужно изменить комфортность температуры, используют регулятор термоголовки.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Монтаж нового адаптера

Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.

Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении.

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Правило 3: термоголовки удобнее дросселей

Терморегулятор для батареи может относиться к одной из трех разновидностей:

Трехходовые пробковые краны использовались при монтаже отопительной системы хрущевок. Они ставились на соединении перемычки с одной из подводок.

В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью.

Игольчатый дроссель напоминает винтовой вентиль, но его клапан имеет коническую форму и является частью штока.

Термоголовка регулирует проходимость подводки за счет температурного расширения жидкого или твердого рабочего тела — материала с высоким коэффициентом температурного расширения.

При нагреве сильфон в корпусе термоголовки удлиняется и выдвигает шток, перекрывающий подводку. При охлаждении шток возвращается в исходное положение возвратной пружиной

Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.

Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.

Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.

После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.

Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.

Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.

Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).

Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

механический или электрический терморегулятор;
запорные краны;
отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
Подключают запорное и термостатическое устройства.
Собирают трубную обвязку батареи.
Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

1 Польза оборудования

Конечно, температурные показатели в разных комнатах квартиры или дома не могут постоянно быть одинаковыми. Также нет необходимости беспрерывно поддерживать какой-либо определённый температурный режим. Например, в спальне в ночное время лучше снижать температуру до 18 градусов по Цельсию. Это очень хорошо влияет на качество сна, а также позволяет лишиться постоянных головных болей.

Наиболее подходящей температурой на кухне считается 19 градусов. Это обусловлено тем, что в этом месте располагается довольно много различной обогревательной техники, а также варочные поверхности. Если в ванной температура будет составлять менее 24, то в этой комнате будет скапливаться сырость. Поэтому в помещении желательно создать высокую температуру. Когда в квартире есть отдельная комната для детей, диапазон её температур со временем меняется. Для младенца желательная температура составляет 24 градуса по Цельсию, а для детей постарше можно сделать 21. В других помещениях температура обычно варьируется в пределах от 18 до 22.

В тёмное время суток можно снижать температуру во всех помещениях. Осуществлять сильный обогрев в жилище совсем необязательно в случае, если квартира определённый период будет пустовать, а также во время оттепелей. Также есть электроприборы, работа которых генерирует тепло. В таких ситуациях монтаж термореле оказывает положительное влияние на микроклимат — комната не перегревается, а воздух не пересушивается.

Терморегулятор способен решить такие проблемы:

1. Он позволяет создавать необходимую температуру в отдельных комнатах.
2. С его помощью можно снизить энергозатраты до 50%.
3. Позволяет без каких-либо манипуляций со стояком производить аварийный демонтаж оборудования.
