Установка терморегулятора для теплого пола — схема подключения

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

• Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.

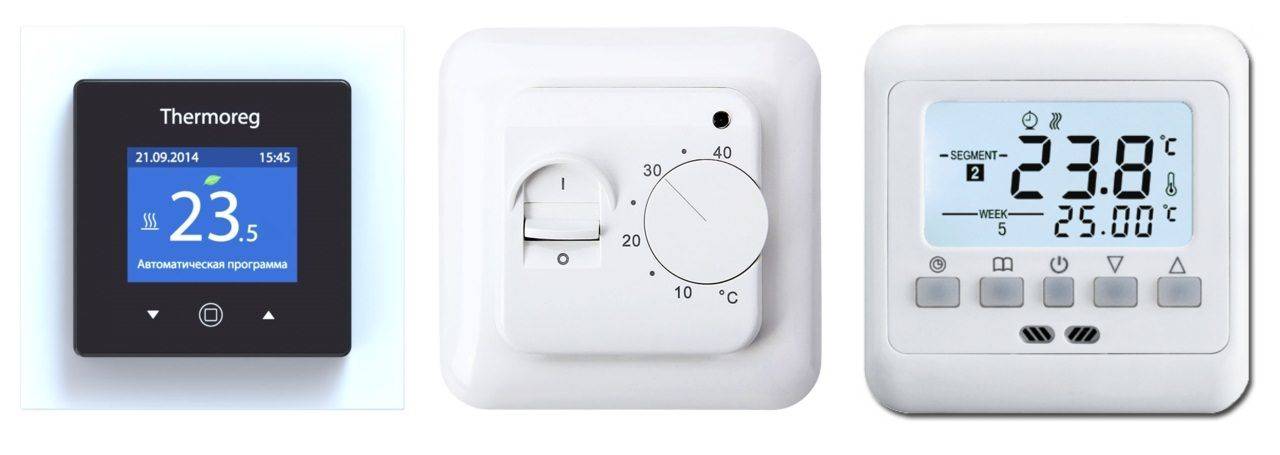

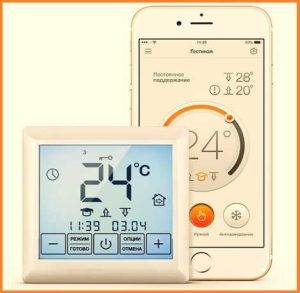

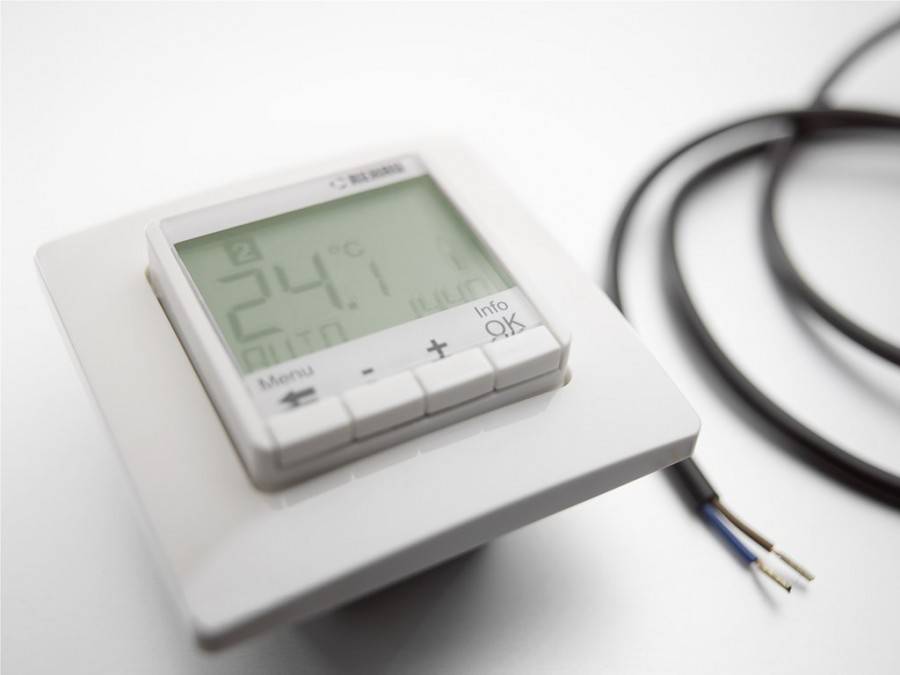

• Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
• Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

• Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
• Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
• Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Может быть интересно

Различные варианты подключения

Теплый пол от центрального отопления не отличается вариантом обогрева, обладающего большой технологической гибкостью. На практике применяются четыре, наиболее распространенные схемы подключения:

• нерегулируемая система отопления;
• регулируемая сбалансированная отопительная система;
• рабочая схема с установкой трехходового клапана;
• водяной пол со смесительным узлом.

Каждая из предложенных схем отличается своей эффективностью и практичностью. Рассмотрим каждую в отдельности.

Система нерегулируемая

Здесь ничего особенного нет. К водяному контуру, который будет обслуживать пол, монтируется циркуляционный насос. В данном случае есть существенные ограничения. Трубопровод не должен быть длиннее 70 м. Для оборудования трубопровода используются металлопластиковые или полипропиленовые трубы диаметром 16 мм, пропускной способностью до 10 литров в минуту.

В данной ситуации важно помнить, что насос ставится на обратную трубу. Если вы сделаете все наоборот, насос будет гнать основной поток горячего теплоносителя в водяной дополнительный контур. Ваши батареи  и радиаторы соседей сразу среагируют на это, оставаясь еде теплыми

Ваши батареи  и радиаторы соседей сразу среагируют на это, оставаясь еде теплыми.

Регулируемая сбалансированная отопительная система

Здесь мы уже используем специальный контур подмеса, оснащенный запорным вентилем. Благодаря такой оснастке можно добиться регулировки температуры нагрева водяного контура путем снижения интенсивности циркуляции теплоносителя.

Балансирующий кран играет роль регулятора температуры нагрева водяного пола. Перестановка крана в соответствующее положение увеличивает или уменьшает пропуск теплоносителя в водяной контур.

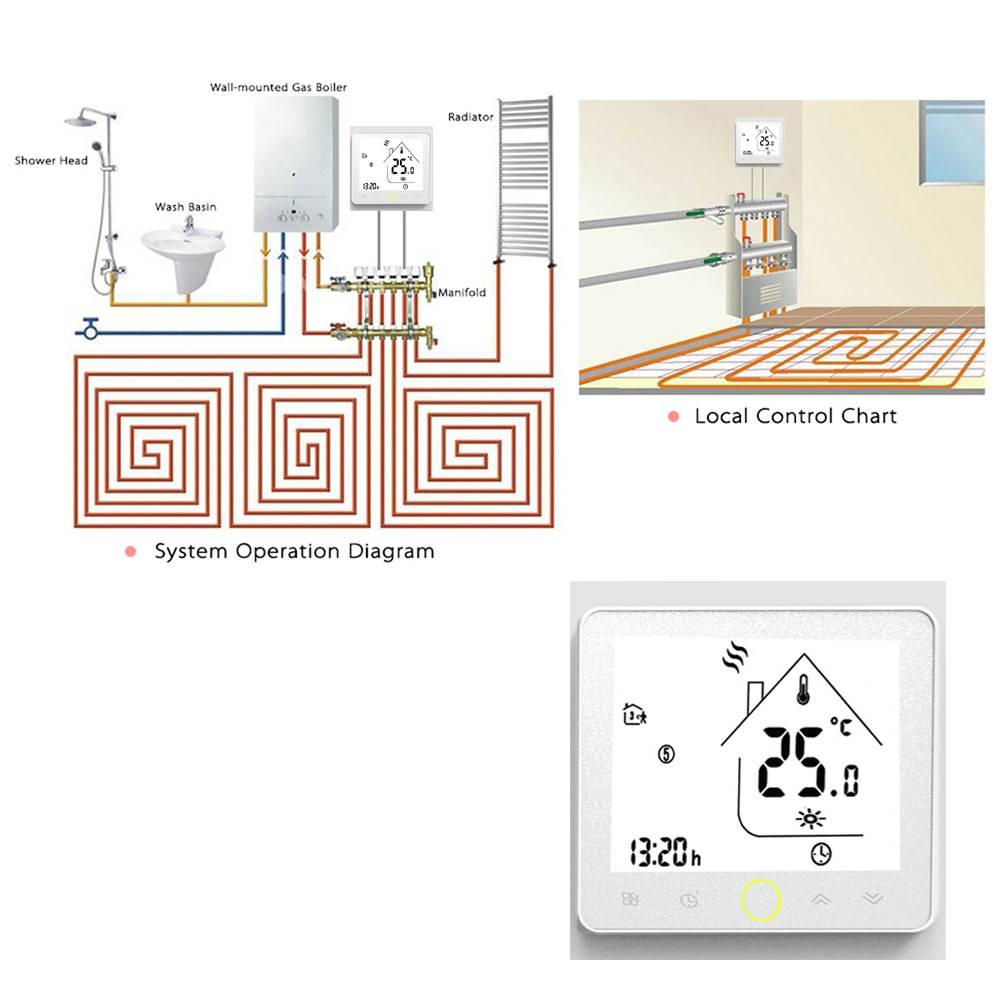

Схема водяного пола с установкой трехходового клапана

Для того, что бы ваша система была регулируема, надежна и стала практичным источником обогрева, достаточно установить на систему . Задача этого приспособления заключается в возможности контролировать расход тепловой энергии теплоносителя, циркулирующего по контурам. Температура нагрева пола в этом случае регулируется автоматически.

Водяной пол со смесительным узлом

Как подключить теплый пол к системе отопления, если вы хотите получить управляемую, практичную и надежную систему отопления? Воспользуйтесь включением в рабочую схему смесительного узла. Данный вариант является наиболее предпочтительнее для тех регионов, где суровый климат. В таких регионах обычно в централизованной системе температура теплоносителя достигает критических для теплого пола параметров (75-95С). Смесительный узел решит эту проблему, подавая в трубопровод полов необходимую температуру в 35-40С.

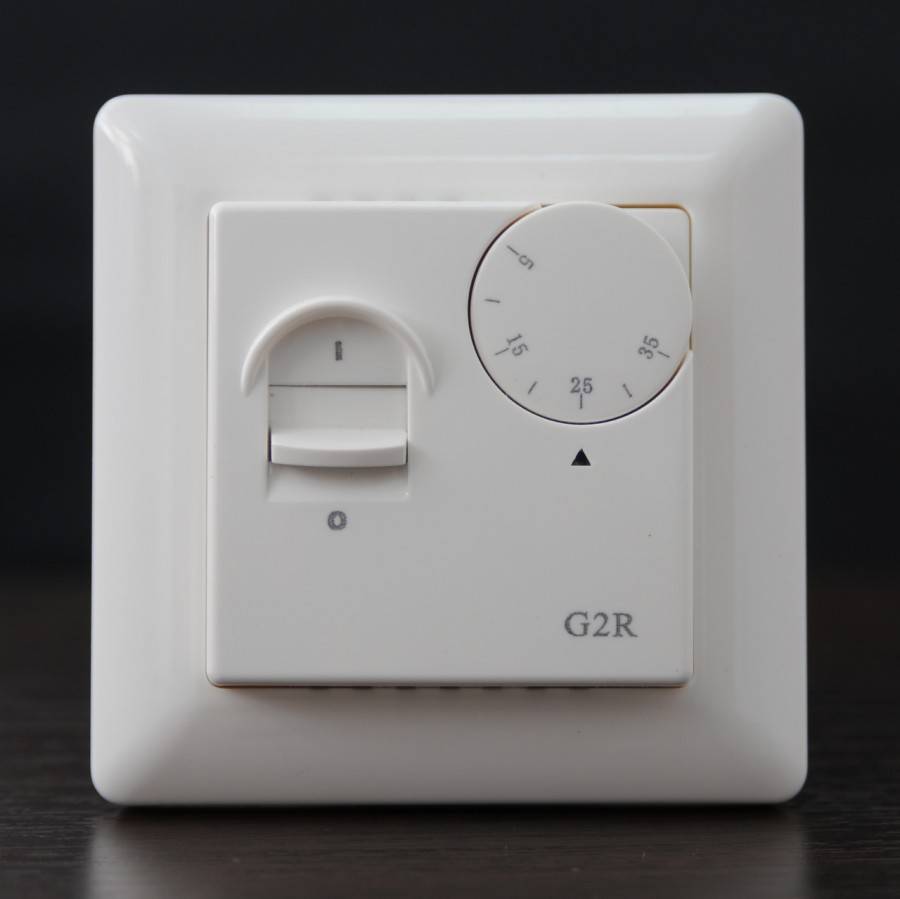

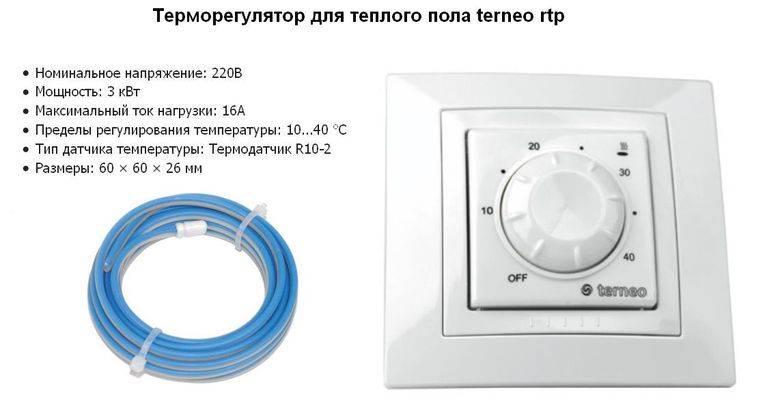

Механический терморегулятор для теплого пола

К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

Температуру воздуха в помещении измеряет специальный встроенный датчик температуры для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.

Подключение и настройка терморегулятора

Схема установки терморегулятора теплого пола

Перед тем как подключить теплый пол к терморегулятору потребуется основательная подготовка, сводящаяся к следующей последовательности действий:

1. Выбор места размещения.
2. Обустройство вспомогательного крепления или ниши.
3. Монтаж изделия.

Для установки прибора подойдет место, на которое не попадают солнечные лучи. Оно выбирается обычно в зоне, где отсутствуют сквозняки на высоте примерно 40 см от пола.

Подключение терморегулятора

Для встраиваемого терморегулятора в стене вырезается ниша под стандартный подрозетник (ее диаметр – 68 мм). Этих размеров вполне достаточно, чтобы поместились сам терморегулятор и все подключаемые к клеммам группы проводников. После того как провода подведены, а корпус изделия закреплен прилагаемыми к комплекту винтами, останется подключить его, для чего придется воспользоваться инструкцией пользователя.

При желании с коммутацией жил кабеля несложно разобраться самостоятельно. Достаточно внимательно изучить маркировку контактов.

Несмотря на разнообразие представленных на рынке моделей, у большинства изделий этого класса схема разводки примерно одинакова:

• первые два контакта предназначены для подключения питания;
• ко второй паре подсоединяются нагревательные элементы «теплого пола»;
• третья пара клемм служит для подключения шин сигнального кабеля датчика.

Как проверить?

После установки терморегулятора, следует обязательно проверить систему на работоспособность.

Для этого нужно выполнить несколько простых действий:

Изначально переводим устройство на минимальную температуру. После этого нужно переключиться на максимум. Во время этого вы должны услышать своеобразный негромкий щелчок. Если он есть, то устройство работает исправно.
Если терморегулятор программируемый, тогда следует установить любую программу или указать последовательность включения механизма. После этого на протяжении дня следует просто следить за тем, как ведет себя теплый пол

Важно, чтобы все операции точно совпадали с настройками термостата.

Что такое терморегулятор

Также данный прибор имеет значение — электронный термостат. В него встроен датчик для тёплого пола, а некоторые модели оснащены датчиком измерения температуры воздуха в помещении. Прибор самостоятельно включает и выключает «тёплый пол», что позволяет поддерживать заданную температуру. Экономия затрат с датчиком основана на периодическом промежутке включения, когда температура доходит до необходимого предела он отключает энергию. При помощи регулятора можно запрограммировать систему сохранять нужную температуру на длительное время.

Терморегуляторы бывают встраиваемые или накладные. Для первого вида необходима ниша в стене. С накладными этого не нужно, он устанавливается абсолютно в любом месте, дополнительный монтаж для них так же не нужен.

Виды терморегуляторов теплого пола

Сейчас на рынке представлено множество моделей и разновидностей теплорегуляторов теплого пола. В общих чертах их можно разделить на несколько видов:

Терморегулятор с функцией экономии энергии. Суть в том, что во время отсутствия людей в помещении термостат просто понизит температуру воздуха на несколько градусов, а при их возвращении обратно повысит.

Терморегулятор с программируемым таймером. Таймер позволяет настроить периоды времени, в течении которых будет выполняться определенная команда. К примеру утром температура 25 градусов, к вечеру до 30, а ночью вообще выключить обогрев.

Термостат с ограничителем. Позволяет установить максимальное значение температуры, которое нельзя превышать. Очень полезно в помещениях, где температура не должна превышать определенный порок.

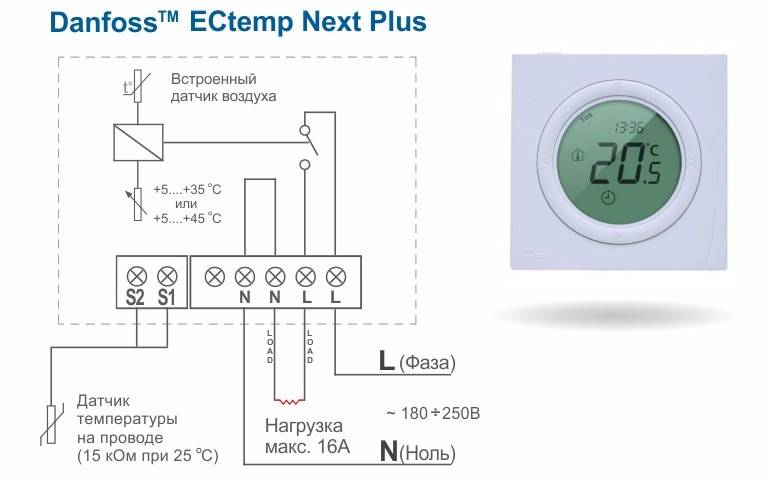

Как подключить регулятор к теплому полу

Поскольку использование температурного датчика невозможно без терморегулятора, следует более подробно остановиться на установке и подключении этого устройства. Данный прибор устанавливается в стену или перегородку, так же как обычные выключатели и розетки. Место установки выбирается максимально близко к действующей проводке. Перед монтажом устройства к нему подводятся провода сети и температурного датчика.

Подключение терморегулятора осуществляется по строго определенной схеме:

• Фазный и нулевой сетевые провода L и N подключаются в соответствующие разъемы № 1 и 2.
• Нулевой и фазный провода теплого пола N и L подключаются в разъемы № 3 и 4.
• Для проводов температурного датчика предусмотрены гнезда № 6 и 7 без обязательного соблюдения полярности.
• После установки необходимо проверить работоспособность системы. Для этого нужно включить сеть и на терморегуляторе выставить минимальную температуру. После этого устанавливается максимальное температурное значение, при котором прибор должен отключить систему после нагревания пола. При правильном монтаже сеть замыкается с характерным щелчком и начинает действовать в нужном режиме.

Схемы подключения могут быть разными, в зависимости от типа и конструкции терморегулятора. Чтобы избежать ошибок при подключении, все необходимые маркировки наносятся производителями непосредственно на корпус прибора. Сами кабели также различаются между собой и могут быть одно- или двухжильными.

Конструкция двухжильного кабеля состоит из двух проводников и 1 заземляющего провода. В связи с этим, его подключение к терморегулятору выполняется одним концом. Внутри одножильного кабеля располагается всего два провода: один из них – токопроводящий, а другой – заземляющий.

При подключении терморегулятора, кроме уже перечисленных рекомендаций, следует соблюдать и другие несложные правила. Например, установка датчика температуры выполняется в местах, не заставленных тяжелой мебелью. В полах с инфракрасной пленкой датчик устанавливается со стороны ее изнаночной части и подключается к термостату с помощью проводов. При подключении в электрическую сеть рекомендуется использовать УЗО и автоматические выключатели.

Как подключить терморегулятор теплого пола

Схема подключения теплого электрического пола

Терморегулятор для теплого пола

Инфракрасный теплый пол

Схема подключения датчика освещенности

Пленочный теплый пол

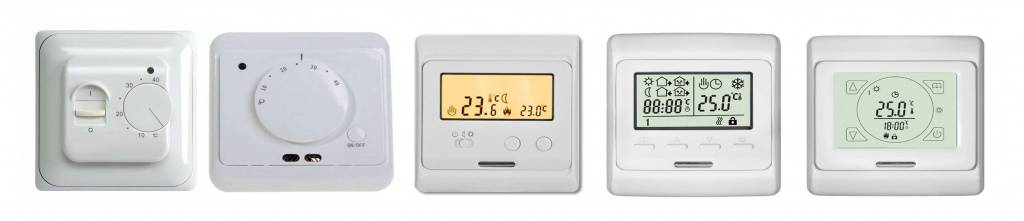

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

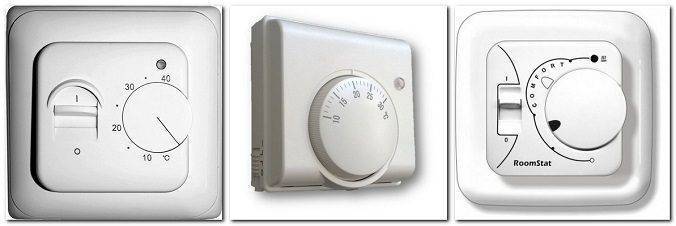

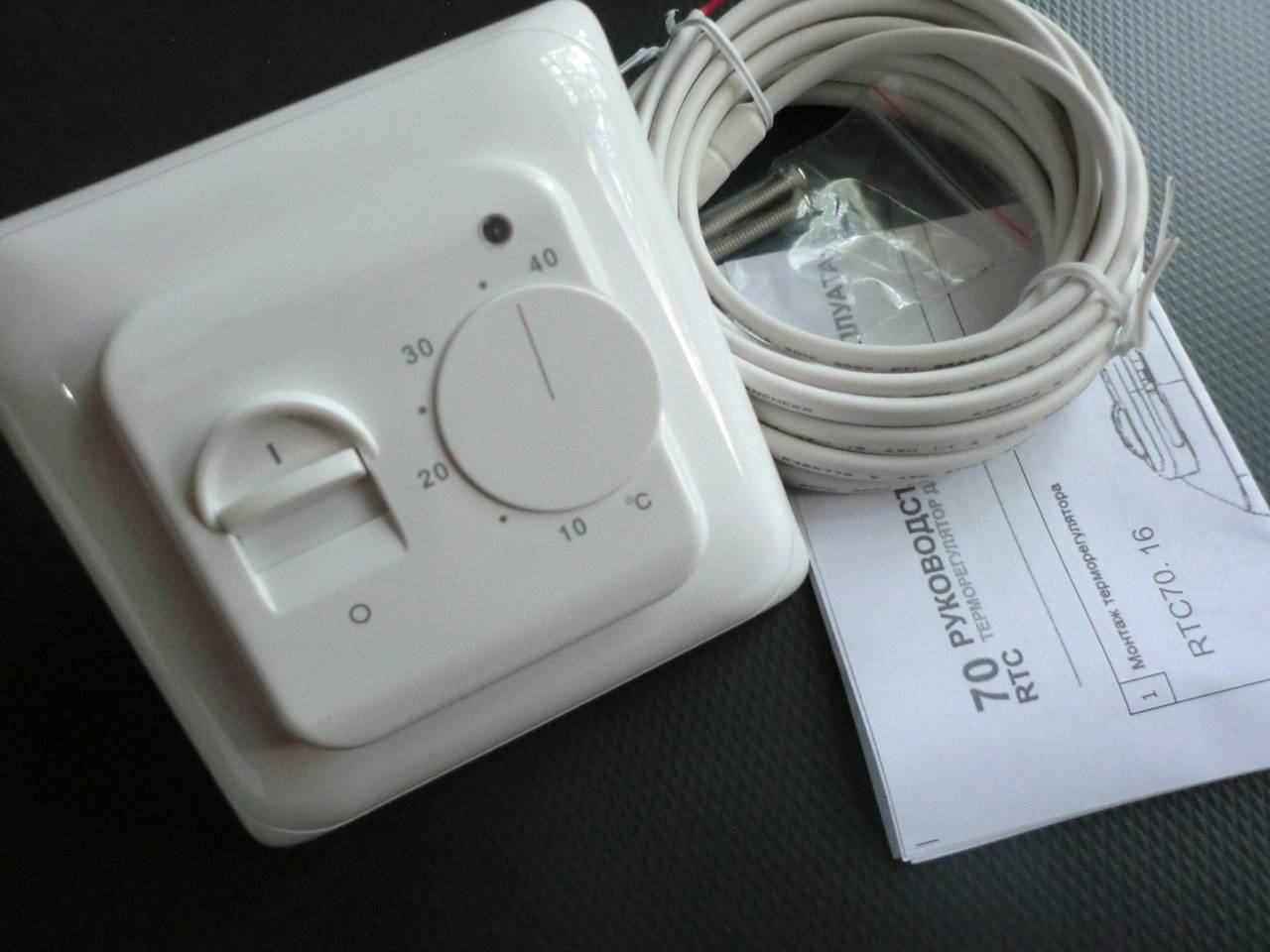

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

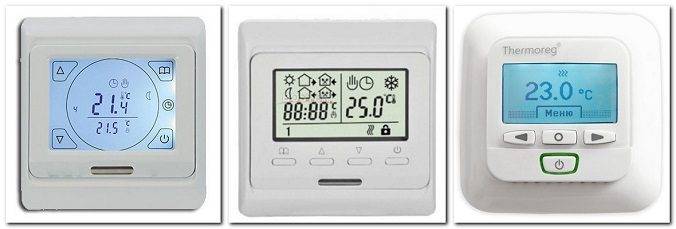

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Терморегуляторы для водяного теплого пола

Самым простым, надежным и дешевым для водяного теплого пола считается ручной термосмесительный клапан. В зависимости от температуры в помещении, принимается решение увеличить или уменьшить поток горячего теплоносителя поворотом вентиля.

Для управления термосмесителем может использоваться сервопривод (электропривод), управляется который цифровым или аналоговым терморегулятором, работающим в совокупности с термодатчиками.

Термовентиль с сервоприводом

Рекомендуется приобретать комплект одного производителя, в который входят все составляющие элементы:

• термосмеситель с сервоприводом;
• механический терморегулятор;
• термодатчики.

Существует несколько вариантов моделей, которые отличаются по способу установки термодатчика:

• В корпусе термосмесителя, в этом случае будет учитываться температура теплоносителя, а не воздуха в помещении. Придется использовать комнатный термометр и изменять положение терморегулятора в зависимости от его показаний;
• Выносные термодатчики, которые устанавливаются в том месте помещения, где необходим контроль температуры;
• Термодатчик устанавливается в корпусе выносного терморегулятора. Это самый оптимальный вариант: не надо делать дополнительных подключений. Система будет учитывать температуру окружающей среды в том месте помещения, где установлен прибор.

Выносной датчик температуры

Основные характеристики терморегулятора

• Мощность — важнейшая характеристика терморегулятора, от нее зависит предельная нагрузка, которую он может выдержать. Этот показатель у стандартных терморегуляторов не превышает 3 кВт
• Особенности монтажа. Терморегулятор может устанавливаться прямо в комнате или в распределительном щитке, также есть встроенные и накладные модели
• Количество термодатчиков и их расположение. Датчик может быть встроенным или выносным, возможна также комбинация обоих типов. Все терморегуляторы для теплого пола оснащены датчиками температуры пола, но существуют и модели с датчиком температуры воздуха в помещении (комнатным). У более дорогих двухзонных терморегуляторов 2 набора датчиков

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт

Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом

В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

Терморегулятор: назначение, виды и способы подключения

Управление системой теплого пола осуществляется через терморегулятор. Производители предлагают два типа терморегуляторов:

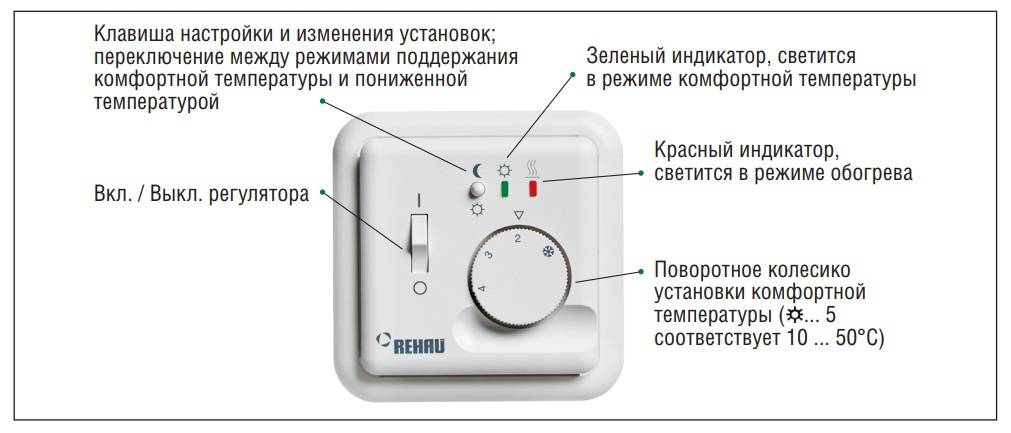

• Механические. Температура, которую хотят поддерживать в доме, устанавливается с помощью механического реостата.
• Электронные. Они работают на базе программирующего устройства. Бывают сенсорные и кнопочные. Работа системы через такой терморегулятор инициируется в заданное время и по заданным температурным показателям.

Виды терморегуляторов

Термостаты устанавливают на высоте около 1.5  метров от поверхности пола. Место для установки термостата должно быть защищено от попадания прямых солнечных лучей и действия, каких-либо дополнительных источников тепла. Терморегулятор подключается стационарно, запитываясь от электрощита или через уже имеющиеся в комнате розетки.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

Подключение терморегулятора

Вне зависимости от вида терморегуляторы предназначены для управления такими типами электрических нагревательных элементов:

• Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.
• Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.
• Специальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.

Если теплые полы монтируются в нескольких комнатах, то более целесообразно поставить терморегуляторы на каждый отопительный контур. Это защитит электросеть от перегрузок, позволит использовать для различных комнат разный режим эксплуатации и включать системы независимо друг от друга.

Монтаж терморегулятора

После установки термостата подводится фаза к распределительной коробке, а также подключаются ноль и заземление. В стене необходимо сделать канавку, в которую помещаются пластиковые трубки. В одну из них укладываются силовые провода нагревательного кабеля, а в другую провод от датчика. Датчик размещают под финишным покрытием пола. После этого можно приступать к монтажу и подключению электрического пола.

Отличие схемы подключения одножильного теплого пола от схемы двухжильного

Существующие разновидности регуляторов температуры теплого пола

Не смотря на то, что в настоящее время существует большой выбор терморегуляторов теплого пола, все их можно подразделить на три основные группы:

1. Электронно-механические терморегуляторы теплого пола (температура регулируется при помощи вращающегося ролика, на котором расположена температурная шкала, их основными достоинствами является простота в использовании и сравнительно доступная цена).
2. Цифровые регуляторы температуры теплого пола (отличаются от электронно-механических тем, что необходимая температура выставляется не при помощи реле, а с помощью специальных кнопок).
3. Наиболее сложными и предусматривающими большее количество функций являются программируемые регуляторы теплого пола. С их помощью можно запрограммировать различную температуру на разное время суток. Например, отключать систему подогрева днем, когда никого нет дома, а включать ближе к вечеру, когда все возвращаются с работы.

Терморегуляторы теплого пола могут быть оснащены различными датчиками измерения температуры, такими как:

• простой датчик измерения температуры;
• инфракрасный датчик измерения температуры пола;
• встроенный или выносимый датчик измерения температуры воздуха в помещении;
• двойной датчик, который позволяет одновременно измерять и температуру напольного покрытия и температуру воздуха в комнате.

Также различают встраиваемые и накладные регуляторы температуры теплого пола. Первые встраиваются внутрь стены как, например, розетка, а вторые — монтируются внутрь специального короба.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как выбрать термостат для теплого пола?

Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.

Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:

Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.

Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.

В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.

Виды терморегуляторов. Подключение терморегулятора теплого пола.

При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.

Как работает терморегулятор, разновидности терморегуляторов

Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.

Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается.  Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.

Оптимальное место для терморегулятора

При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола

Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.

Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.

Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.

Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

Электрический монтаж регулятора выглядит следующим образом

Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»

После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.

Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.

Подключение терморегулятора к пленочному полу.

Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.
