Утепляем и изолируем дымоходную трубу своими руками

Утеплитель для труб из пенополистирола

Пенопласт – один из самых распространенных материалов. Второе его название — пенополистирол. Он сочетает в себе выгодные характеристики: дешевый и легкий в использовании. Пенополистирол для труб получил второе название — «скорлупа для труб» за счет соответствующего внешнего вида. Он может иметь 1 или два разреза с пазами на стыках, которые надежно скрепляют края.

Компания «Полимеризоляция» выпускает такие товары, как пенопластовая теплоизоляция для труб отопления. Они долговечные, легкие и безопасные:

• название модели: Скорлупа ППУ 720/50;
• цена: 1 750 руб./пог.м;
• характеристики: материал пенополиуретан (разновидность пенопласта), состоит из 2 цилиндров;
• плюсы: высокое теплосбережение;
• минусы: хрупкость, горючесть.

Еще один вид продукции из пенопласта для быстрого и легкого монтажа, который позволит эффективно защитить любой наружный теплопровод:

• название модели: Скорлупа для изоляции 325/50;
• цена: 916 руб./пог.м;
• характеристики: полая труба из пенополиуретана;
• плюсы: легкость монтажа;
• минусы: хрупкость, горючесть.

В случае, когда требуется утеплить пластиковые коммуникации в канализации или трубопровод, можно использовать эту продукцию. Она подходит для многоразового использования и обеспечит вам быстрый доступ к проблемным местам, если возникнет необходимость:

• название модели: Скорлупа ППУ для изоляции 89/40;
• цена: 306 руб./пог.м;
• характеристики: длина 1 м, параметры теплоносителя до +150°С;
• плюсы: легкость монтажа;
• минусы: хрупкость, горючесть.

Утепление своими руками — порядок действий

Перед тем как приступить к устройству теплоизоляции, подготовьте всё необходимое для работы. Очистите трубу от пыли, заделайте трещины и сколы

Важно, чтобы поверхность была сухой, иначе качество теплоизоляции снизится

Оштукатуривание

Смесь перемешивается с водой при помощи строительного миксера в пропорциях, указанных производителем. Правильнее сначала налить в ёмкость воду, а затем добавлять сухую смесь.
Шпателем или мастерком раствор наносится пятнами по всей поверхности трубы и разравнивается.

Труба обтягивается армирующей сеткой по пятнам раствора, которые закрепят её на поверхности. Сетка необходима для укрепления штукатурного слоя, она играет роль каркаса.
Поверх армирующей сетки накладывается первый слой штукатурки

Важно, чтобы он покрыл всю поверхность без пропусков.

Штукатурка разравнивается и оставляется для просушки.
После этого накладывается ещё несколько слоёв, каждый из которых нужно просушить. Для хорошей теплоизоляции понадобится 3–5 слоёв.
После просушки последнего слоя труба для эстетичности окрашивается в цвет крыши.

Прежде чем приступить к утеплению, внешнюю поверхность дымовой трубы следует очистить от пыли и загрязнений. Для этого используется обычная щётка с жёстким ворсом и веник. При очистке кирпичного дымохода следует убрать излишки пыли и отслоившегося цемента. Это можно сделать при помощи малярной кисти и воды.

Последовательность действий при оштукатуривании следующая:

1. В чистой ёмкости со скруглённым дном замешивают раствор на основе цемента М500, сухой извести и шлака мелкой фракции. Перед замесом шлак просеивается. Первая порция раствора должна быть очень густой.

   Для приготовления штукатурки необходимо замесить раствор из цемента, извести и шлака

2. Раствор аккуратно наносится в швы между кирпичом. На этом этапе нужно заполнить все пустоты. Желательно это делать до того, как на поверхность трубы будет закреплена стальная сетка.

   Кирпичные дымоходы иногда утепляют термостойкой штукатуркой, хотя это и считается наименее эффективным способом

3. На поверхности дымохода фиксируется армирующая стальная сетка. Затем можно приступать к несению штукатурной смеси. Толщина первого слоя не более 3–4 см. После нанесения штукатурный слой должен схватиться и слегка подсохнуть.
4. Выполняется нанесение второго штукатурного слоя толщиной до 5–7 см. Если заявленную толщину нанести не удаётся, то наносится слой в 3–4 см. Далее потребуется дождаться его схватывания и повторить работы до получения штукатурного покрытия нужной толщины.

5. Производится нанесение отделочного слоя. Поверхность тщательно выравнивается и затирается полутёрком. При высыхании могут образоваться трещины, которые нужно замазать, прежде чем наносить финишную отделку.

   После отделки финишным покрытием дымоход станет не только тёплым, но и гораздо более красивым

После высыхания штукатурка отбеливается раствором извести и мела. При необходимости он наносится в 2–3 слоя. Вместо цементно-шлаковой смеси можно использовать термостойкую штукатурку с огнеупорностью до 600 оС.

Тонкости самостоятельного утепления дымохода

Искроуловитель ставится, если утеплитель не предназначен для высоких температур

Если планируется использовать для обогрева дома газовый котел, его установку, подключение и настройку следует доверить специалистам. Изготовление дымохода, можно осуществить самостоятельно, располагая обычным набором бытовых инструментов.

При выполнении этой работы следует учитывать такие нюансы:

• Теплоизоляция должна быть нанесена сплошным и однородным слоем. Просветы – это мостики тепла, являющиеся причиной образования конденсата.
• Стыковку двойных труб нужно проводить так, чтобы нижняя секция входила в раструб верхнего изделия.
• Если используется мембранное полотно, его нужно крепить так, чтобы надписи были с внешней стороны.
• Наружное утепление осуществляется после выведения и фиксации канала. Внутренняя изоляция делается в процессе строительства.
• Если кровля выложена горючим покрытием, на оголовок дымохода нужно ставить искроуловитель.
• В обязательном порядке необходимо устанавливать козырек. Это недорогое изделие защитит канал от попадания в него грязи, птиц, мелких животных и мусора.
• Слой изоляции должен быть достаточно толстым, чтобы надежно блокировать печной жар. Для базальтовой ваты нужно минимум 4 см, стеклянной и шлаковой — 5 см, пенных наполнителей — 6 см, керамзита — 8 см.

Изоляция дымохода газового котла

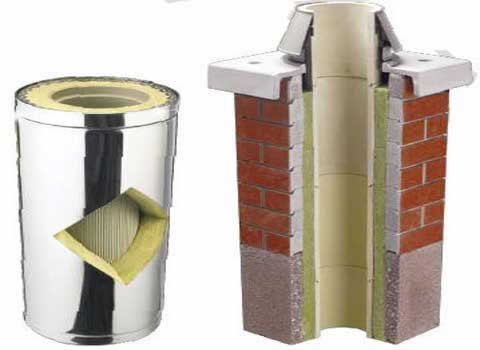

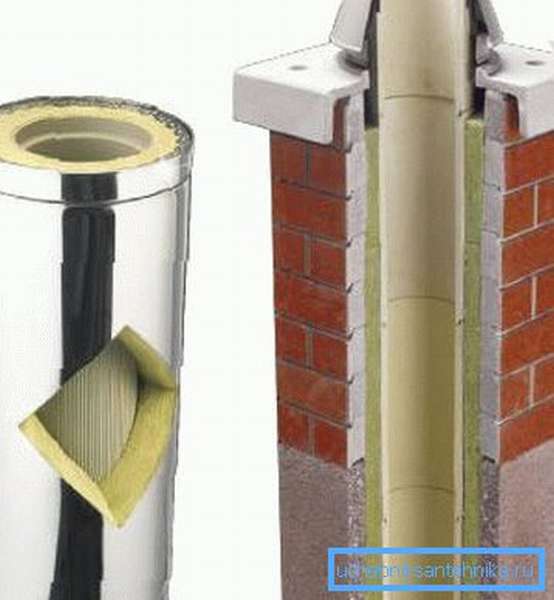

Для обустройства защитного слоя дымоходов применяют разные технологии. Для создания изоляции газового котла лучше всего использовать сэндвич трубы. Они считаются наиболее эффективными. Конструкция данных изделий состоит из наружной и внутренней трубы, между которыми расположен утеплитель. Данные изделия являются пожаробезопасными. Их можно применять даже для изоляции труб от дерева и других горючих материалов.

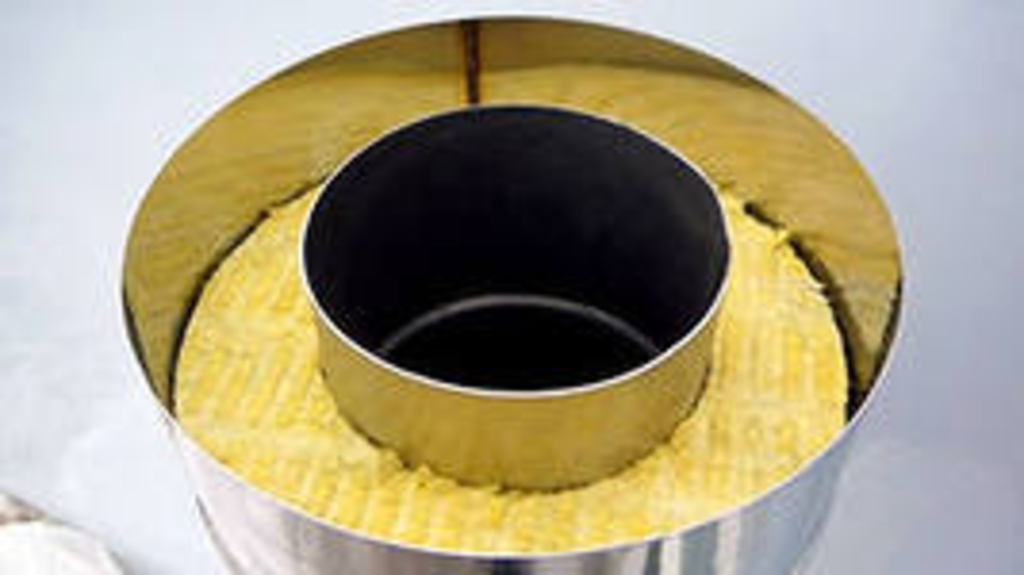

Чтобы создать сэндвич дымоход:

• в перекрытиях и самой кровле создают отверстия, которые должны быть больше самой конструкции на 250 мм;
• толщина изоляции из базальтовой ваты должна быть не менее пяти сантиметров;
• фиксация защитного слоя осуществляется с помощью проволоки;
• на полученную конструкцию одевают трубное изделие большего размера;
• кожух верхнего металлического слоя должен быть железным.

Далее нужно надеть изолированные трубы на патрубок печи или котла через отверстие в потолке или кровле. После окончания установки нужно заполнить специальным негорючим материалом металлический лист вокруг стояка. Для решения указанной задачи можно применять асбест, глину или керамзит.

Смотреть видео:

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

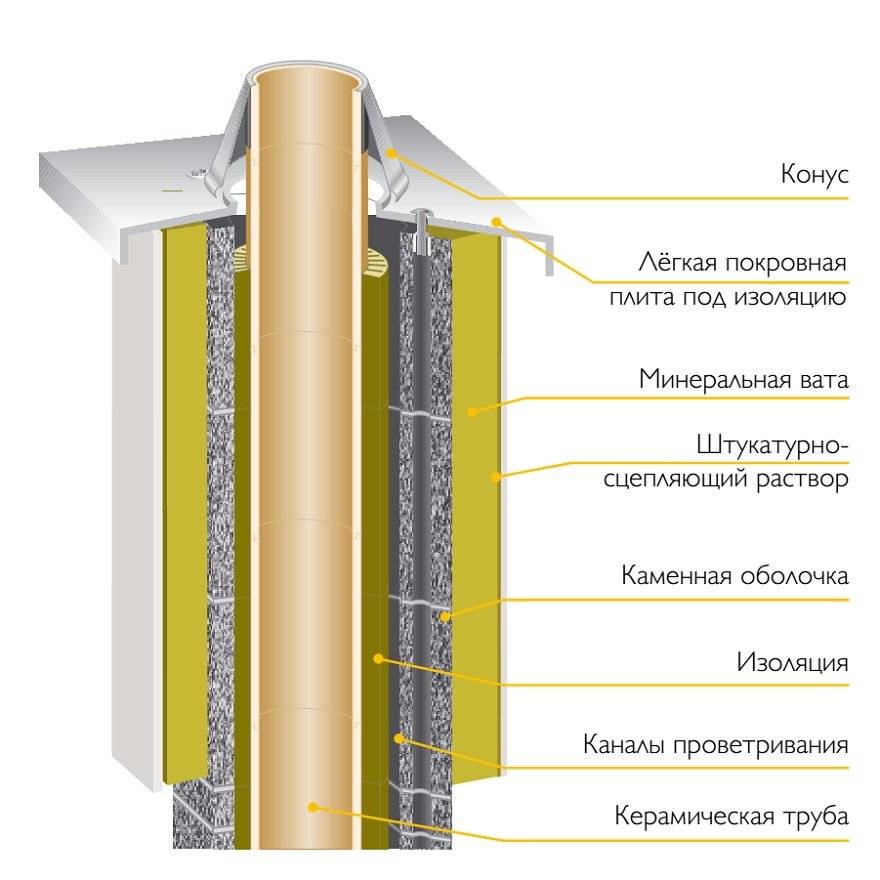

Схема теплоизоляции от домашнего мастера

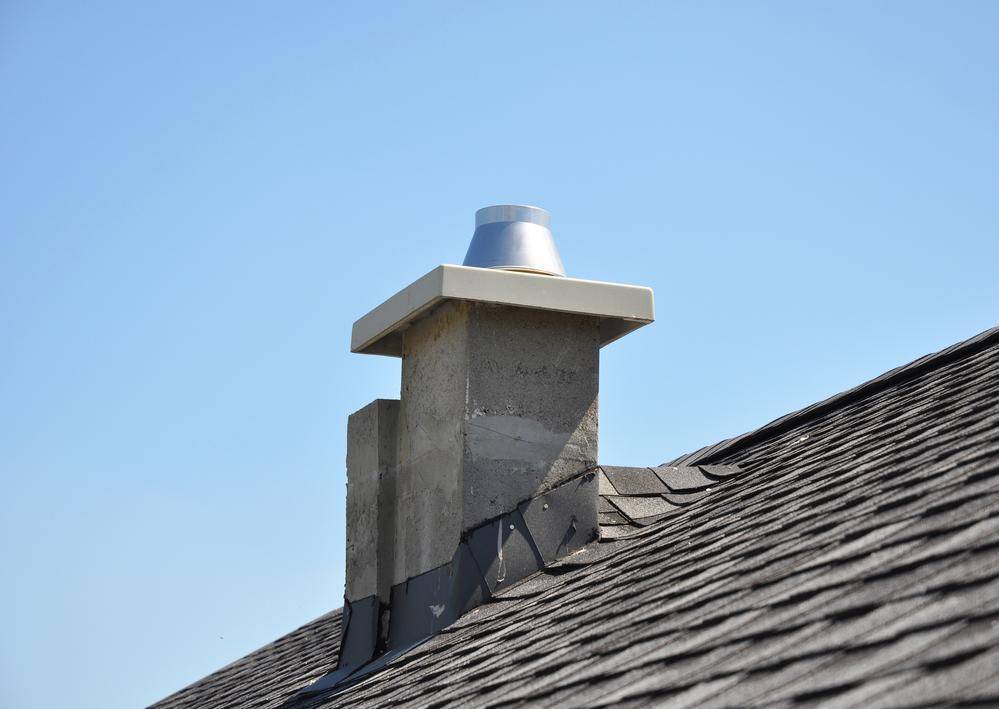

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

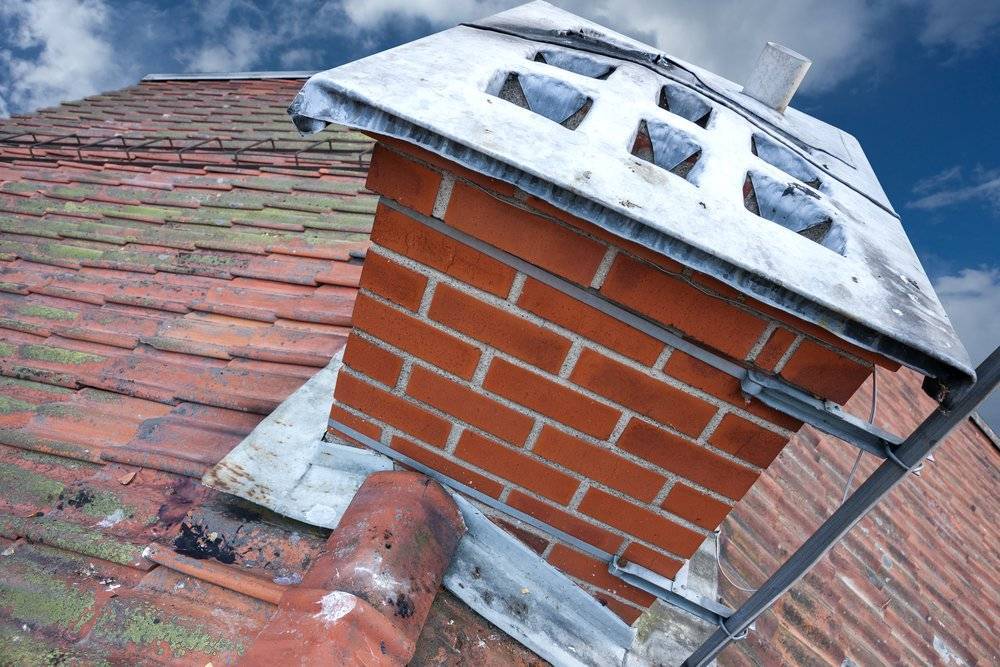

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

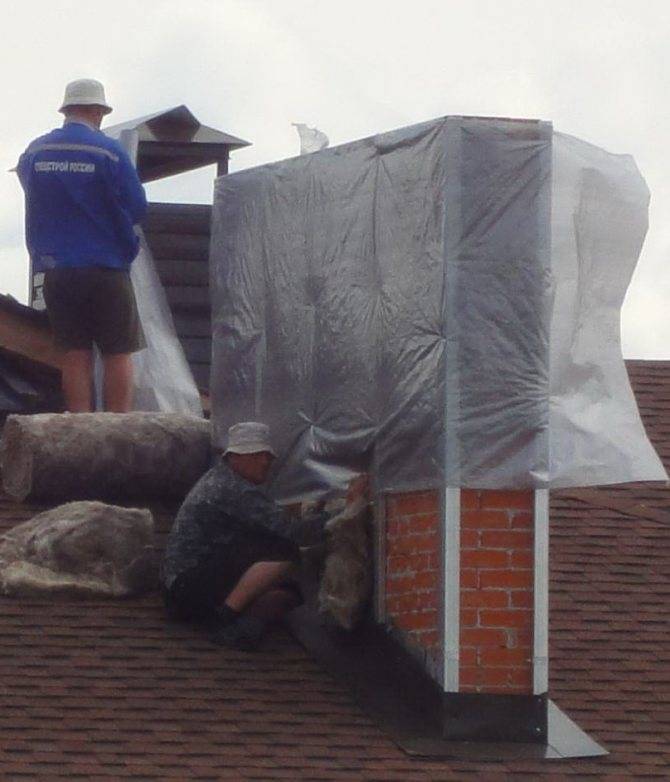

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

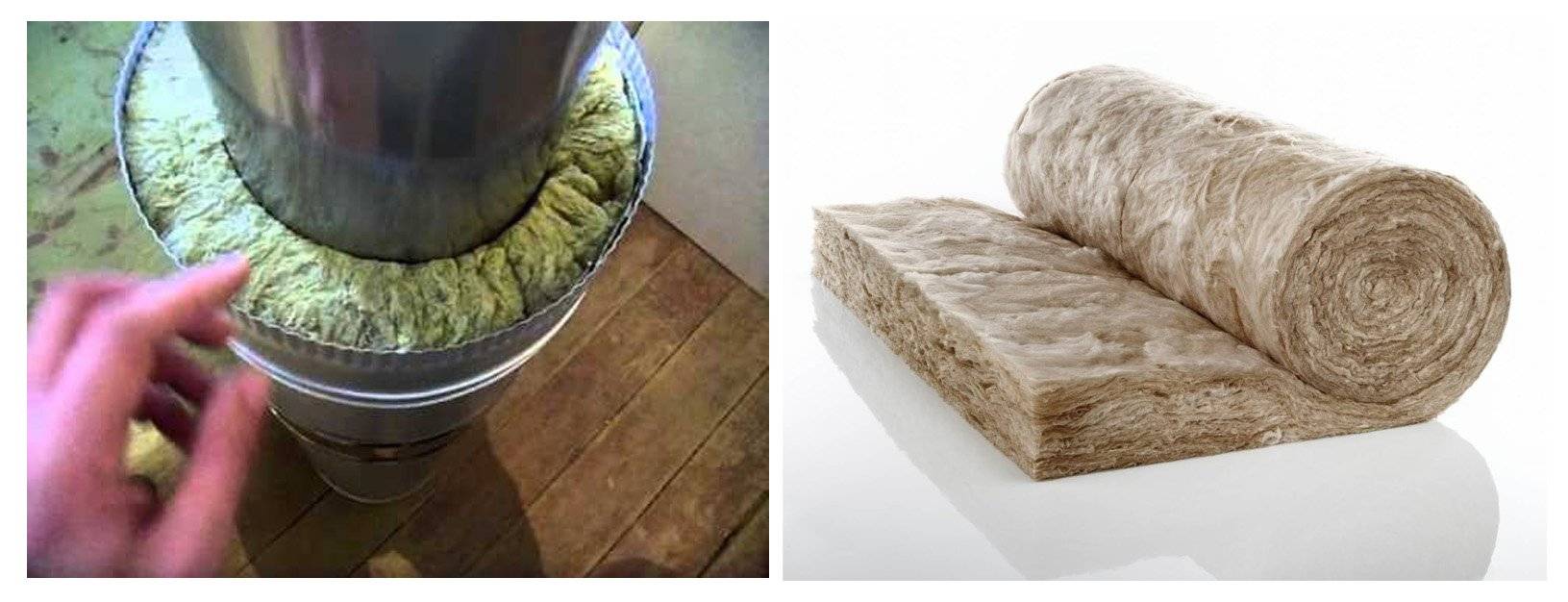

Процесс теплоизоляции дымохода минватой

Успехов!

Обмотка печных и каминных труб

Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.

Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.

Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.

Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.

Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.

Материал для утепления

Чаще всего для проведения теплоизоляционных работ используют различные утеплители, которые можно приобрести в строительном магазине. Перед покупкой материала стоит изучить его характеристику, т.к. не каждый подходит для утепления различных участков земли и труб. Материалы для обогрева трубопровода бывают:

• Пенополистирольные изделия. Является популярным материалом, благодаря ему тепло способно удерживаться достаточно длительное время. Благодаря большому сроку эксплуатации его можно использовать несколько раз.
• Изделия из пенопласта. Этот материал используют при укладке труб в землю. Его поверхность спрессована гранулами, которые способны обеспечить хороший обогрев и утепление канализационных труб.
• Использование базальтового волокна. Этот материал изготавливается из специальных волокон, которые способны предотвращать промерзание земли и наружной системы.
• Использование стекловаты. Является наиболее практичным материалом, выполняющим функцию обогрева. Правда имеет один недостаток, при намокании ваты, тепло теряет свою проходимость, что уменьшает ценность обогрева теплоизолирующего материала.

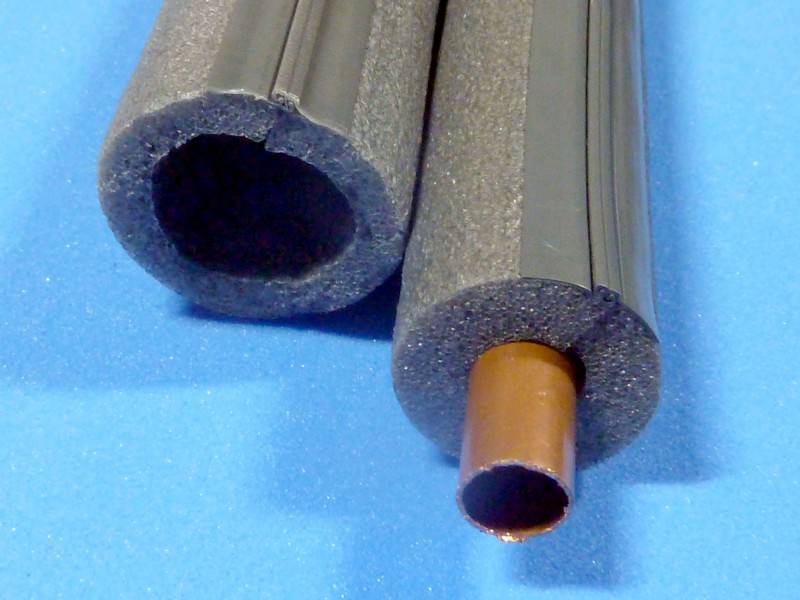

• Использование вспененного полиэтилена. Этот материал можно использовать в местности, для которой не характерны сильные морозы. Недостаток полиэтилена — восприимчивость к влаге, что не очень хорошо для труб.
• Использование пеноизола. Этот материал используют при строительстве крупных объектов. Пеноизол распыляют и покрывают всю площадь труб. Он обладает высокой устойчивостью к низким температурным режимам и защищает конструкцию от промерзания земли.
• Использование пенофола. Этот материал выполняет несколько функций. За счет того, что он изготовлен из фольги и вспененного полиэтилена, им можно решить вопрос с утеплением и гидроизоляцией. Прекрасно отражает свет и тепло, а также идеальный вариант для холодных зим.
• Использование керамзита. Сыпучий материал, при укладке труб в землю его насыпают, как подушку.

Критерии выбора

Ключевыми критериями выбора материала для утепления дымоотводной конструкции являются высокий уровень негорючести и низкий коэффициент теплопроводности продукции. Также при выборе утеплителя учитывают следующие моменты:

• масса теплозащитной конструкции должна быть соразмерна с выдерживающим потенциалом кровельной системы;
• если планируется утепление минеральной ватой, теплоизоляционный слой следует защитить от пагубного воздействия влаги. Для этого выполняется герметичный стальной кожух;
• для теплоизоляции металлического дымохода своими руками можно остановить выбор на готовых цилиндрических утеплителях с отражающей поверхностью из фольги.

При выборе теплозащитной продукции необходимо учитывать особенности утепления дымового канала в зависимости от материала основы. Так, для стальных и асбестовых дымоходов высотой более 6 м требуется теплоизоляционный слой толщиной 10 см. При обустройстве кирпичных каналов дымоудаления рекомендуется использовать материалы с параметрами общей толщины до 8 см.

Перед покупкой изоляционной продукции следует поработать над схемой монтажа, произвести расчет материалов в соответствии с параметрами обустраиваемой конструкции.

Утеплять самому или вызвать мастера

Работы по утеплению дымохода посильная задача для любого домовладельца. Первое дело – понять технологию и выбрать термоизоляцию, подготовить основание под конструкцию, инструменты, стройматериалы, рассчитать размеры постройки. Если изучена технология монтажа, будет произведено правильное утепление. Основные правила обустройства:

• перед установкой вытяжного канала, подготавливают надежное основание;
• места, которые будут соприкасаться с нагреваемыми стенками вытяжки, располагают не ближе, чем на 40-50 см;
• используйте минимальное количество изгибов на вытяжном канале, изгибы в 90 градусов, нужно разделить на два участка;
• ознакомьтесь предварительно с нормативами ГОСТа, в которых прописаны нормы монтажа при разных типах топлива, которое используется для обогрева.

Не стоит игнорировать эти требования. Неправильная установка может привести к тому, что от перегрева могут тлеть и возгораться перекрытия.

При недостаточной тяге накапливается конденсат и агрессивные отходы, которые прилипают к стенкам, разрушают внутреннее покрытие. Сборка с нарушением герметичности может привести к тому, что в помещение просочится угарный газ.

Теплоизоляция дымоходов разных типов

Каминные и печные дымоходные трубы могут изготавливаться с использованием различных материалов и отличаться друг от друга формой, конфигурацией и размерами. Для каждой системы необходимо подбирать наиболее подходящий утеплитель, который будет максимально эффективным и безопасным. Рассмотрим основные виды изоляции дымоходов с учетом их индивидуальных особенностей.

Утепление металлических труб

Для теплоизоляции металлических труб подходит минеральная вата и способ засыпки. Для предотвращения коррозии производится герметизация стыков и гидроизоляция щелей. Для построек с кровлей, выложенной горючими материалами, дымоход необходимо оборудовать искроуловителем.

Утеплитель лучше укладывать в несколько слоев. Для его фиксации рекомендуется использовать алюминиевую или стальную проволоку. Не допускается применение пластиковых хомутов или изолированных проводов, поскольку под воздействием высокой температуры они могут расплавиться, что приведет к ослаблению крепления и возможному разрушению материала.

Утепление труб из нержавейки

Основными отличиями нержавейки от обычного железа являются повышенный запас прочности и более высокая устойчивость к коррозии. Для изоляции нержавеющих дымоходных систем подходят методы, применяемые для утепления металлических дымоходов.

В данном случае часто используются комбинации различных материалов. К примеру, внешняя оболочка создается из скорлупы ППУ, а со стороны чердака труба может быть обмотана минеральной ватой, покрытой фольгированным слоем. Нужно учитывать, что стальные дымоходы требуют надежной герметизации области их соприкосновения с поверхностью кровли.

Нержавейка химически пассивна и способна противостоять агрессивному конденсату. Изоляция обычно осуществляется без антикоррозийной обработки. Для труб, имеющих прямоугольное или квадратное сечение, лучше всего подходят маты, изготовленные на основе базальтового волокна.

Теплоизоляция асбестовых труб

Асбестовые дымоходы характеризуются устойчивостью к агрессивным воздействиям, влажности и гниению. Ультрафиолетовое излучение и температурные колебания не оказывают существенного влияния на прочностные характеристики материала. Такие трубы запрещается использовать для угольных печей, что обусловлено требованиями пожаробезопасности.

Утеплить дымоход из асбеста можно плитами из минеральных волокон или стекловатой. Теплоизоляция требует обматывания утеплителя фольгой, а также тщательной герметизации стыков. Для дополнительной защиты от погодных факторов и атмосферных осадков рекомендуется покрывать изолирующий слой влагонепроницаемой защитной пленкой.

Утепление кирпичной трубы

Способ изоляции таких труб необходимо продумать еще на стадии проектирования и монтажа дымохода, поскольку теплоизоляционные материалы иногда приходится закладывать непосредственно в кирпичную кладку. Для утепления может использоваться технология оштукатуривания или шлакобетонные плиты. Первый метод требует предварительного закрепления армированной сетки. Она предназначена для более удобного нанесения шлаково-известкового раствора, который при этом будет максимально эффективно сохранять тепло.

Штукатурку рекомендуется накладывать в 2 или 3 слоя. Минимальная толщина теплоизоляции составляет 5 мм. После завершения работ производится финишная отделка трубы, подразумевающая ее облицовку кирпичом и окрашивание в цвет кровли.

Теплоизоляционные материалы

Чтобы купить наиболее оптимальный вариант, следует предварительно ознакомиться с ключевыми свойствами утеплителей, учесть место установки трубопровода, частоту его использования и ряд других факторов.

Условно все теплоизоляционные материалы можно разделить на несколько групп:

Жесткие (пенопласт и другие). Утеплители данной группы обладают хорошими свойствами и невысокой стоимостью, но из-за невозможности обернуть круглую трубу жестким материалом, приходится конструировать специальные оболочки – так называемые скорлупы для утепления труб.

Утеплители в виде рулонов (минеральная вата, стекловата и т.д.). Эта категория – не самый лучший вариант, так как могут возникнуть трудности с креплением утеплителя.

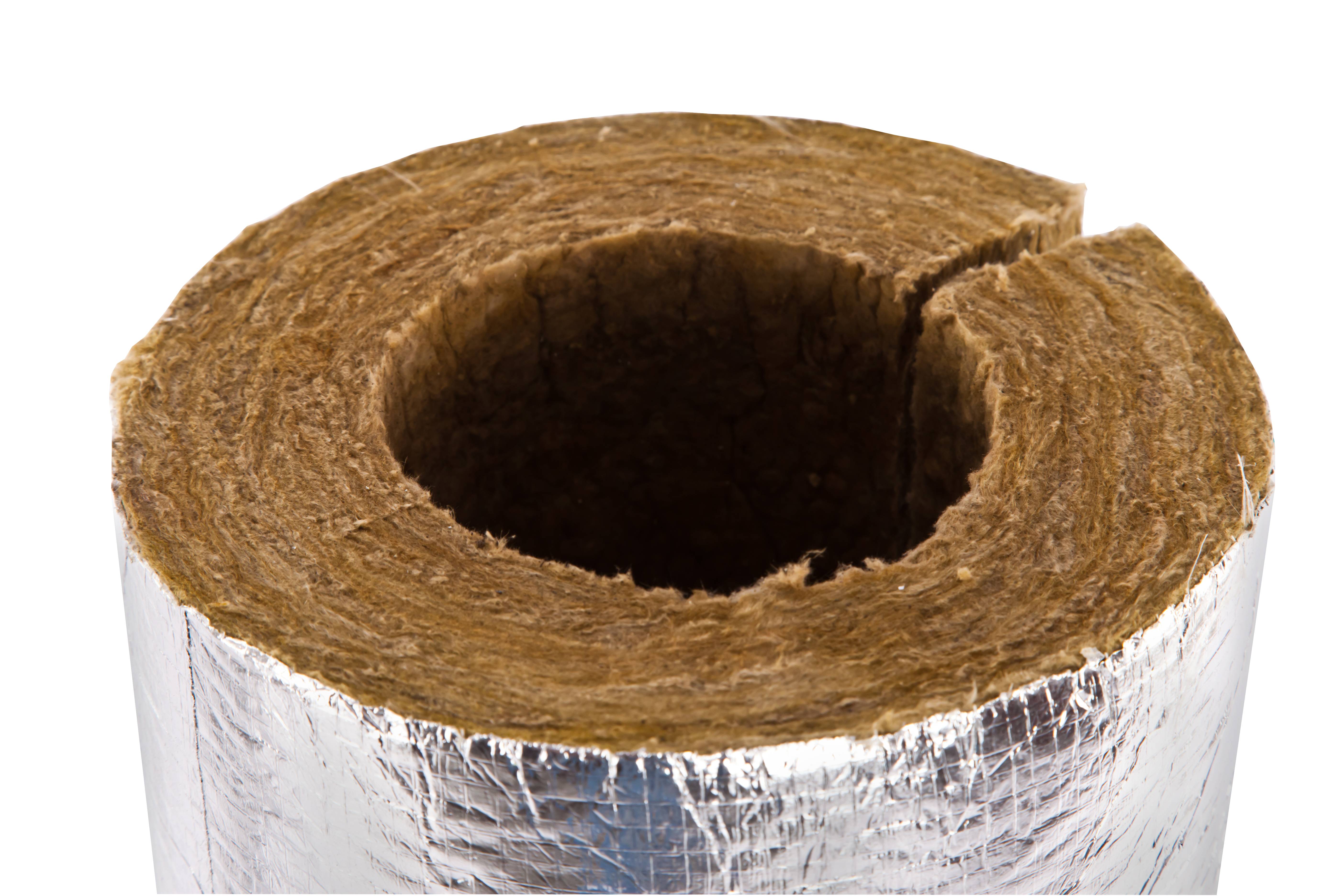

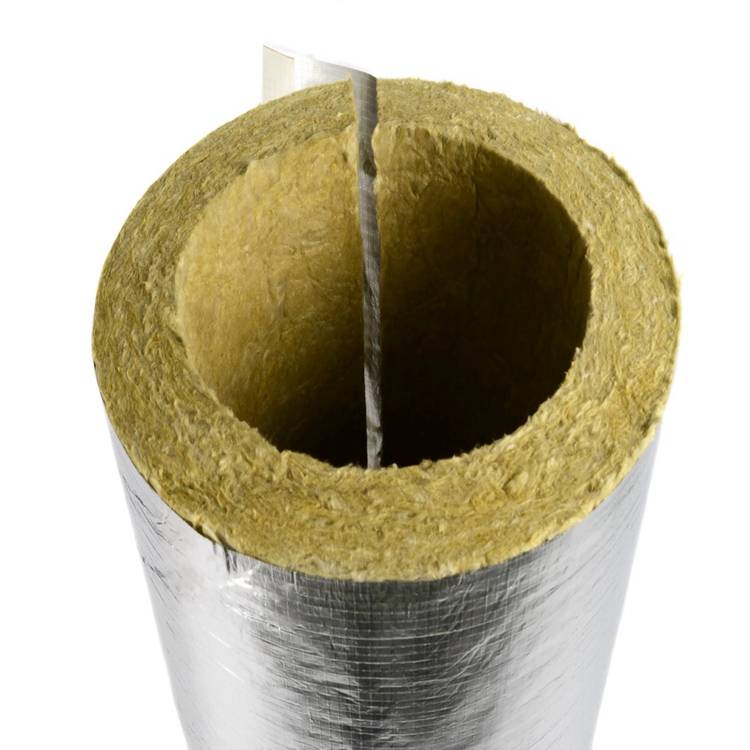

Сегментные (кожуховые) утеплители. Сюда относятся базальтовые цилиндры и вспененный полиэтилен, хорошо зарекомендовавший себя благодаря легкости монтажа и своим эксплуатационным свойствам.

Напыляемые утеплители. Не так давно появилась особая теплоизоляционная краска. Помимо выполнения основной функции, она дополнительно защищает металлические трубы от коррозии.

Также это единственный материал, устойчивый к повреждениям со стороны грызунов. Однако стоит отметить относительно высокую стоимость нового утеплителя.

Основные ошибки при утеплении дымохода

Ошибки монтажа, которые влияют на отопительную систему, а также сокращают период ее эксплуатации.

1. Не предусматривают окошки для очистки от сажи и конденсата.
2. Неправильно собран вход и нахлест облицовки, при котором попадает влага, и разрушает металлические стенки.
3. Внутри колпака от дождя скапливается конденсат, стекает по стенкам, угнетает тягу.
4. Не сглажены углы 90° в составных «коленах», снижен уровень уклона выхода из котла.
5. Недостаточный изоляционный слой.

Видео об основных ошибках, которые допускают при монтаже и утеплении дымохода из твердотопливного котла:

Правильный монтаж дымоходной трубы и ее утепления поможет сохранить тепло своего дома. Отопительная система будет эффективно работать.

Качественная теплоизоляция не позволит дымоходу разрушаться, пропускать угарный газ в помещение. Цена утеплителя зависит от характеристик и его производителя.

Не стоит покупать дешевые некачественные утеплители – это приведет к дополнительным тратам по демонтажу и ремонту дымохода.

Жидкий утеплитель для труб

Теплоизоляция трубопроводов может проводиться с помощью специальной краски, которая создает энергосберегающий барьер толщиной в 1 мм. Способ нанесения: кисточкой, валиком или с помощью распылителя. После высыхания жидкий утеплитель для труб образует матовую поверхность, которая служит как тепловое зеркало, не впуская холод и не выпуская тепло.

Заслуживает внимания теплоизоляция для труб водоснабжения фирмы Корунд. Она хорошо защищает от замерзания и предотвращает образование влаги на поверхности:

• название модели: Корунд Классик;
• цена: 330 р./л.;
• характеристики: 1 мм материала = 5-7 слоев ваты;
• плюсы: сверхтонкий;
• минусы: высокая стоимость.

Другой вид жидкой изоляции, который выдерживает температуры от –60 до +600 градусов, это продукция Теплометт. Краска прослужит вам около 30 лет и поможет значительно сэкономить на отоплении:

• название модели: Теплометт Стандарт;
• цена: 310 р./л;
• характеристики: состоит из вакуумных микросфер, 1мм слоя заменяет 50 мм минеральной ваты;
• плюсы: наносится на поверхность любой формы;
• минусы: высокая стоимость.

Базовая композиция, которая подходит для самых разных сфер применения. После нанесения она плотно и надежно обволакивает поверхность:

• название модели: Астратек;
• цена: 410 р./л;
• характеристики: устойчивость к высоким температурам;
• плюсы: бесшовная поверхность, которая сохраняет тепло;
• минусы: высокая стоимость.

Монтажные мягких утеплителей

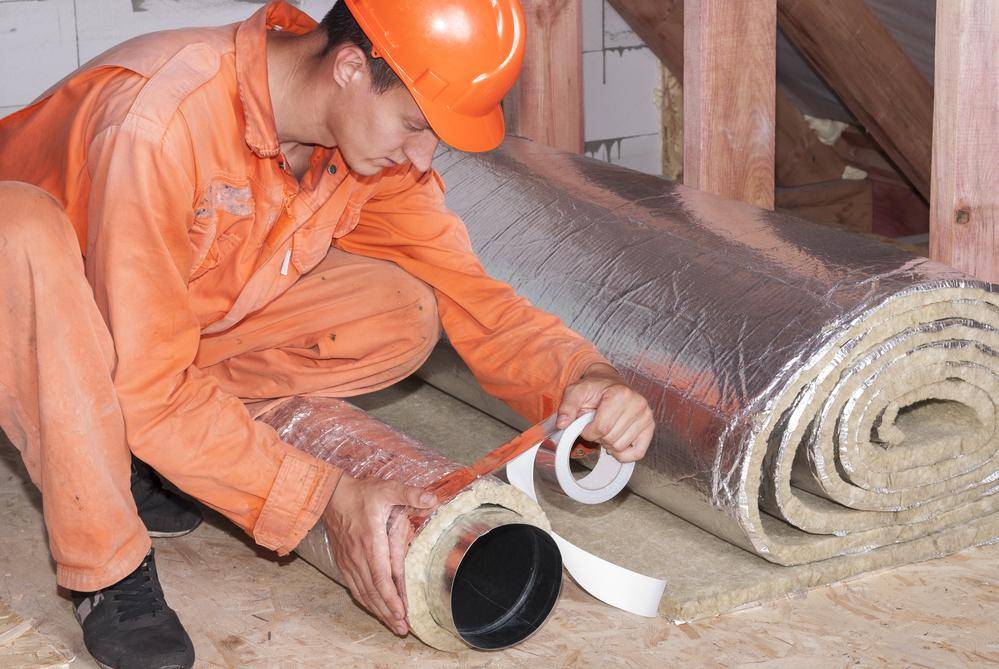

Прежде, чем обмотать трубу дымохода металлическую в бане, рекомендуется обработать поверхность канала термостойким герметиком. Он должен выдерживать нагревание до +1000 градусов по Цельсию. Так будет исключено скольжение изолирующего полотна.

Отрезки минеральной ваты толщиной от 5 мм закрепляют на дымоотводе путем прошивания. В качестве закрепителя используется оцинкованная вязальная проволока. Другой вариант – металлический сантехнический хомут.

Обмотка дымохода минеральной ватойИсточник yandex.net

Поверх обмотки устанавливается кожух. Внутри необходимо исключить образование пустот, чтобы сохранить энергоэффективность конструкции. Иное решение – фиксация армирующей сетки, нанесение цементно-известковой штукатурной смеси.

Фольгированные материалы фиксируются с помощью проволоки либо металлизированного скотча. Их наматывают поверх утеплителя. Короб может быть установлен с целью создания более привлекательного вида.
