Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.
Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Достоинства и особенности теплых полов
Стоит рассмотреть превосходство относительно новой системы теплых полов. Естественно, существует много положительных сторон, иначе такие полы не обрели бы такую популярность, которая к тому же быстро увеличивается.
Вопрос экономии. Температура системы нагрева теплых полов ниже, чем у обогревателей на радиаторах, потому что они занимают меньшую площадь. А еще со школы должно быть известно, что для нагрева воды с 40 до 50 оС потребуется затратить меньше энергии, нежели подогреть воду с таким шагом, но уже с 60 до 70 оС.
Учтем это на будущее. Далее, получается экономия за счет самого процесса нагрева воздуха. За счет естественных физических процессов происходит циркуляция воздуха по комнате, в результате чего происходит распределение потоков, у пола температура держится на значениях 26-30 оС, а в верхних слоях она немного ниже, и составляет 22-24 оС. И лишь у потолка, где показатели температуры не столь важны, она составляет 18 оС.
Такие показатели являются довольно комфортными для среднестатистического человека. Может показаться, что это идеальное распределение температур, однако здесь есть свои нюансы. Этот пункт дает возможность лучше понять, что дешевле – теплый пол или радиаторы.
Обогрев комнаты при помощи батарей имеет несколько иное распределение температур. Батареи прогревают воздух непосредственно пространство вокруг себя, где-то до 50 оС, после чего он подымается под потолок и охлаждается до 40-45 оС – происходит его замещение в нижних слоях холодными потоками, и так по кругу. В результате получается неэффективный прогрев помещения, и нам приходится ходить по холодному полу, температура которого обычно не превышает 16-18 оС.
Кроме этого жильцы с таким отоплением чувствуют себя значительно комфортнее. И это не удивительно, ведь намного приятнее ходить по теплому полу, нежели при каждой возможности в холодную пору пытаться спрятать ноги под нечто теплое. Хотя, как и при любых дискуссиях, не обходится без скептиков, которые в данном случае считают, что теплые полы являются неэффективными и не несут ничего полезного для человека, а лишь вредят, снижая иммунитет и провоцируя частые простудные и даже сосудистые заболевания. На дынный момент такой спор остается неразрешенным.
В настоящее время системы теплых полов значительно усовершенствованы, они снабжаются автоматикой, позволяющей регулировать температурные показатели. При этом можно настроить регулирование температуры подогрева отдельно для каждой комнаты в автоматическом режиме.
Теплый пол или радиаторы. Подвиды систем
Обе рассматриваемые нами системы подразделяются на несколько подвидов. Разберем основные.
Радиаторы делятся на:
- Самотечные варианты;
- Варианты с принудительной циркуляцией.
Самотечные в свою очередь бывают:
- Однотрубные;
- Двухтрубные.
Принудительные варианты радиаторного отопления бывают:
- Однотрубными;
- Двухтрубными;
- Двухтрубными попутными;
- Лучевая разводка.
И поверьте, это далеко не все. Но для понимания картинки нам этих вариантов хватит.
Теплый пол в свою очередь бывает:
- Электрическим;
- Водяным.
Оба этих вида имеют подвиды, которые выполняют либо роль основного отопления, либо второстепенного.
Как мы видим, по сравнению с теплыми полами, радиаторы выглядят более развитыми. У них много вариантов реализации. Выбирай на любой вкус, цвет и все равно будет тепло. Но говорит ли это о том, что радиаторы лучше теплых полов?
Какая труба лучше?
Если же вас интересует хороший материал, то посмотрите в сторону металлопластиковых труб. Они идут бухтами. Все стыки зачастую находятся на поверхности. Довольно гибкие. Держат угол и высокие температуры.
Так же неплохими являются трубы из сшитого полиэтилена. Но они не рассчитаны на долгое использование под высокими температурами. Но отлично зарекомендовали себя в низкотемпературных системах.
Прекрасными являются трубы из меди, но их стоит использовать ограничено. В основном такими трубами делают котельные.
Универсальными все же будут трубы металлопластиковые. На них и делайте свой упор
Есть ли реальная экономия при использовании теплого пола
Но откуда может возникнуть такая экономия, если теоретически для обогрева какого-либо помещения должно затрачиваться одинаковое количество тепла, независимо от системы отопления?
При использовании теплого пола экономия тепла становится возможной благодаря специфике его распределения. При использовании радиаторного отопления тепло постоянно находится в движении – поднимается вверх от радиатора, потом охлаждается у потолка и опускается вниз к полу, а при использовании теплого пола циркуляции практически нет, а самая высокая температура располагается у самого пола. В системе теплых полов температура теплоносителя чаще всего не превышает 55 градусов, а в радиаторной системе отопления температура часто достигает 90 градусов.
Но не нужно делать поспешные выводы. Разница температур теплоносителей двух рассматриваемых систем сама по себе не является показателем экономии. Для того, чтобы поддерживать одинаковую температуру в помещении, котлом в обоих случаях затрачивается примерно равное количество энергии, в соответствии с элементарными законами физики. В таком случае становится непонятно, откуда может появиться экономия?
Какой теплый пол самый экономичный?
Ответ на вопрос, какой теплый пол самый экономичный, зависит от типа помещения и условий эксплуатации. Например, обладателям частных домов выгоднее будет установить водяную систему. Затраты на его покупку и монтаж быстро окупаются. А вот для жителей городских квартир предпочтительнее будут электрические теплые полы. Этот вариант будет гораздо дешевле и проще в плане установки, нежели монтаж водяной системы.
Также надо отметить, что высокая цена за м2 теплого пола электрического типа подтолкнула разработчиков на создание пленочной инфракрасной системы. Конструкция отличается тем, что отдает тепло всей поверхностью. Что касается кабельных вариантов, тепло сосредотачивается в определенных зонах. Поэтому инфракрасная конструкция позволяет обогревать помещение гораздо быстрее, при этом затраты энергии снижаются.
Например, лучшим вариантом является керамическая плитка. У данного материала достаточно высокая теплопроводность. Чуть хуже передает тепло ламинат и паркет. А вот у ковровых покрытий показатели теплопроводности ниже всего. На вопрос, какой теплый пол под паркетную доску лучше, многие специалисты рекомендуют водяной тип.
Для экономной работы специалисты рекомендуют устанавливать регулятор температуры Унибокс. Данный агрегат позволяет существенно снизить энергозатраты. Конечно, цена на Унибокс для теплого пола высокая, но покупка данного агрегата и его установка оправдана и быстро окупается.
Надежность и долговечность конструкции во многом зависит от ее деталей. Важнейшей составляющей теплых полов является гребенка. Ее основной задачей является организация работы всей системы. Поэтому экономить на данном элементе не стоит. Тем более что цена гребенки для теплого пола является вполне доступной. Стоимость зависит от количества контуров. Например, гребенка для подогреваемого пола 5 контуров стоит около 23000 рублей, а гребенка в сборе 3 контура обойдется в 21000 рублей.

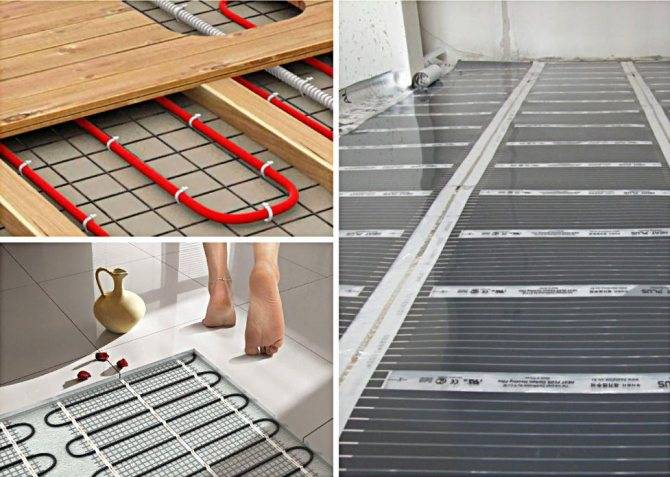

Теплый пол – альтернативная система отопления дома
Несмотря на то что теплый пол в качестве альтернативного отопления стал использоваться всего несколько десятилетий назад, об этой технологии человек знал как минимум 2 тысячи лет. Например, эта прогрессивная технология с успехом применялась в Древнем Риме в качестве основного отопления римских бань того времени. Сегодня можно выделить три основных типа обогреваемых полов:
- водяные;
- электрические;
- инфракрасные.
Для того чтобы понять все достоинства и недостатки этой системы обогрева помещений, следует рассмотреть все три типа более подробно.
Водяной
Основным нагревательным элементом в системе обогрева теплый пол выступает труба: медная, пластиковая или металлопластиковая. В качестве теплоносителя используется вода из центральной системы отопления или горячего водоснабжения.
К недостаткам такой системы отопления можно отнести:
- увеличение высоты напольного «пирога» приблизительно на 100 мм;
- обязательное наличие насоса;
- запрет на обустройство водяного теплого пола в квартире.
Зачем нужен циркуляционный насос? Дело в том, что при монтаже такой системы обогрева жилища длина отопительного контура может увеличиться более чем на 100 метров. В связи с этим давление теплоносителя на выходе из контура резко падает, что приведет к нарушению теплоснабжения у соседей. Для того чтобы восстановить необходимые параметры давления теплоносителя в отопительном контуре дома, и следует использовать насос.
Теперь несколько слов о законности этого мероприятия: на основании постановления правительства № 73-ПП такое переоборудование системы отопления запрещено в Москве и некоторых регионах России. Чтобы не сталкиваться с достаточно внушительными штрафными санкциями, множество людей оставляют радиаторы в качестве основных отопительных приборов.
Электрический
В электрических системах обогрева пола нагревательным элементом является специальный электрический кабель или термоматы. Кабельные полы прокладывают непосредственно в массиве стяжки с обязательным подключением к терморегулятору. Термоматы представляют собой тонкий нагревательный кабель, закрепленный на полимерной сетке из негорючих материалов.
Основными достоинствами электрической системы теплый пол является простой монтаж и высокая скорость нагрева. К недостаткам можно отнести:
- обязательную термоизоляцию нагревательных элементов;
- наличие заземления;
- высокую стоимость;
- возможную деформацию напольного покрытия при сильном нагреве.
Инфракрасный
Инфракрасный «теплый пол» является новинкой на российском строительном рынке. Особенностью такой системы является то, что обогрев помещения происходит не за счет нагревательных элементов, а благодаря ИК излучению, которое нагревает находящиеся на его пути предметы. Прежде всего, нагревается половое покрытие, которое и отдает тепло воздуху в помещении.
Основными достоинствами такой системы отопления являются: низкое энергопотребление, совместимость со всеми типами напольных покрытий и наиболее равномерное распределение тепла по помещению. К недостаткам можно отнести высокую стоимость комплектующих и сложность монтажа.
Различия
Главное отличие теплого пола от радиаторов — это большая площадь излучения
В качестве источника тепла выступает практически вся поверхность пола, для этого важно соблюдать точный температурный режим

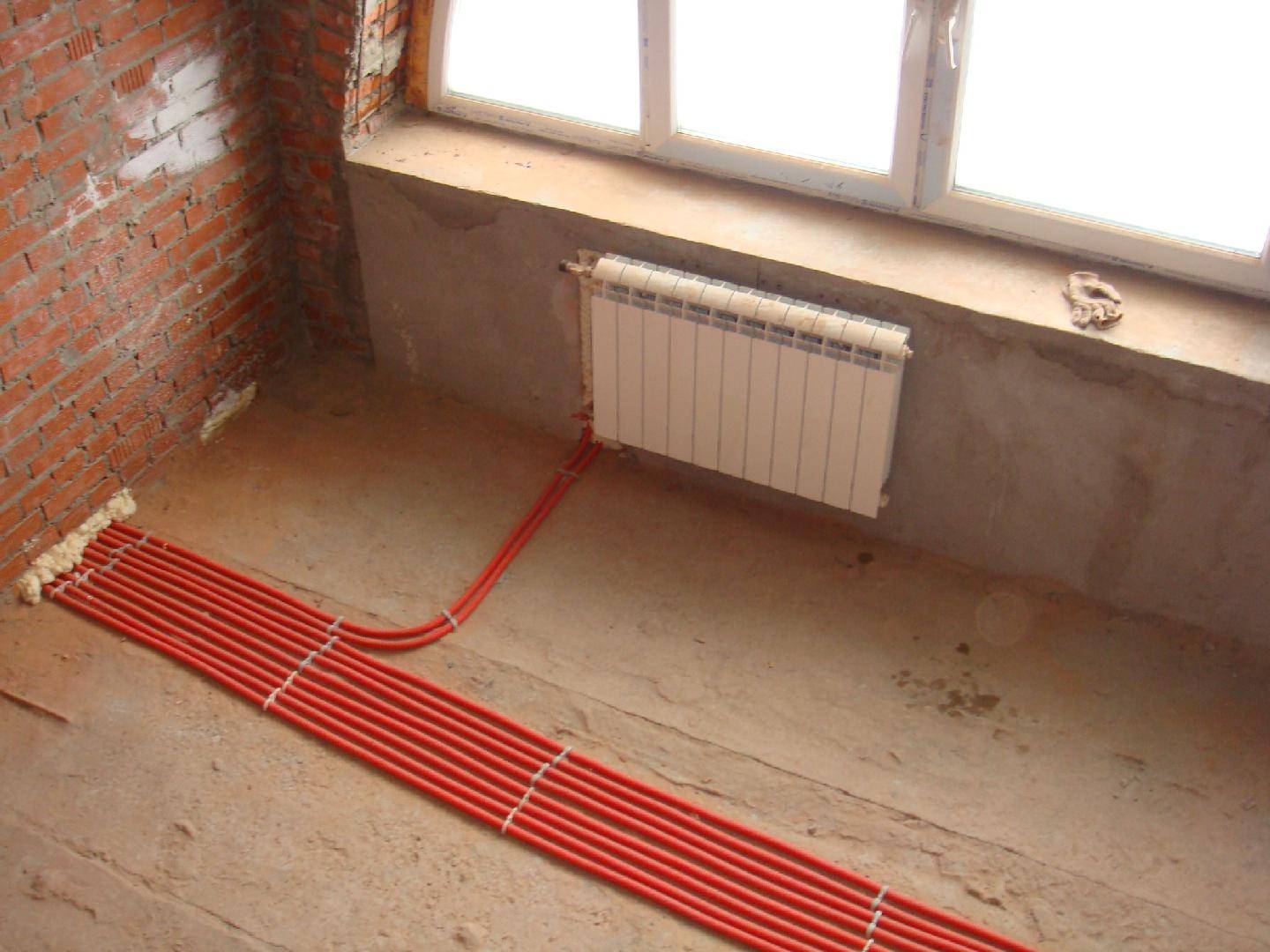

Тёплый пол и радиаторы: зоны нагрева помещения
Для радиаторов это не свойственно, т.к. они не контактируют напрямую с жильцами, и в этом случае температура теплоносителя может быть немного выше или ниже и это не будет критично.
Помимо этого радиаторные системы функционируют по принципу конвекции. Следовательно, в комнате постоянно осуществляется процесса обмена воздуха, потоки нагретого воздуха двигаются вверх, вытесняются новыми свежими порциями, затем остывают и опускаются, после чего снова попадают в зону нагрева радиатора. Теплый пол функционирует по-другому: принцип его работы базируется на излучении, температура пола не настолько высока, чтобы вызвать активную конвекцию.
Самое существенное отличие в функционировании этих двух систем заключается в том, что в случае с радиаторами нагрев концентрируется в одной точке, а с теплым полом вы будете обеспечены равномерным прогревом всей площади помещения.
Поэтому выбор за вами, какую систему отопления выбрать или совмещать обе.
Электрический теплый пол
Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.
Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.
Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер
Особенности системы
После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.
В состав системы электрического теплого пола в коттеджах традиционно входят:
- греющий кабель необходимой длины;
- управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
- элементы крепления, использующиеся при монтаже;
- теплоизолирующие материалы.
Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.
Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.
Система управления и возможность автоматизации работы
Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.
В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.
Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.
Инфракрасный теплый пол

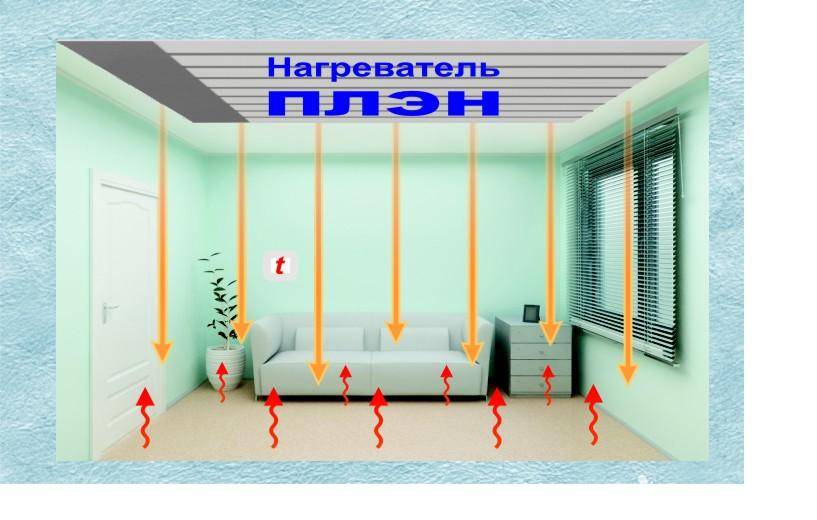

Работа теплого пола этого типа основана на инфракрасном излучении, которое нагревает не только сам пол, но и предметы, расположенные над ним.
Систему отличает несколько очень важных преимуществ:
- использование излучения, которое по своей природе напоминает солнечное и воспринимается человеком более естественно;
- прогревается не воздух, а предметы в комнате, которые после этого сами начинают отдавать тепло;
- универсальность и простота монтажа — тонкую излучающую пленку можно монтировать на стенах, потолке, под напольными покрытиями без цементной стяжки и особого труда;
- надежность и безопасность;
- экономичность;
- универсальность;
- быстрый прогрев помещения;
- удобство в эксплуатации;
- возможность автоматизации управления;
- продолжительный срок службы.
Недостатки система инфракрасного обогрева тоже имеет:
- нагрев мебели, приводящий к перегреву пленки. Его можно избежать, не устанавливая пленку в местах, где будет располагаться мебель или использовать предметы обстановки на ножках;
- значительные затраты на электроэнергию при обогреве больших помещений;
- зависимость от электроснабжения — актуально, если теплый пол является основным или единственным источником тепла.
Виды бойлеров
Водонагреватель — электрический котёл оснащённый баком, в котором накапливается нагретая жидкость. Для бытовых целей используются конструкции до 100 литров, а для промышленных до 300 л. Для обустройства полового обогрева рекомендован промышленный тип.
По своей конструкции бойлеры бывают проточными и накопительными.
Проточные
Проточный — компактный бак с теном, имеющим форму квадрата, который подсоединяется к холодному водопроводу. При включении, вода нагревается практически сразу. Мощность таких нагревателей 6 — 10 Кв, поэтому они оказывают большую нагрузку на электросеть.
Для тёплых полов проточный водонагреватель не подходит.
Накопительные
Накопительный нагреватель — ёмкость с двумя корпусами, между которыми размещён защитный слой из теплоизоляционного материала (пенополиуретана). Корпус снаружи — эмалированная сталь.
Внутри колба имеет покрытие из стеклоэмали, процесс её нанесения — напыление, что позволяет получить гладкую поверхность, на которой не образуется накипь. Кроме того, эмаль не даёт реакцию на соли присутствующие в воде, и не подвержена коррозии.
Некоторые модели имеют внутреннее покрытие не из стеклоэмали, а из стеклофарфора — поверхность качественная, но при длительном воздействии на неё высокой температурой могут образоваться трещины. Однако производители гарантируют, что бесперебойно работать устройство будет не менее 10-ти лет.
Ещё один вид покрытия, которое используется для бойлеров — нержавеющая сталь с титаном, способная выдерживать высокие температуры. Водонагреватель с таким покрытием прослужит не один год.
Внутри ёмкости размещён тен (в виде трубчатого нагревателя), он осуществляет нагрев теплоносителя. Тен помещён в металлическую трубу, это предохраняет его от накипи. Помимо этого, в колбе находится магнитный анод — стержень, с положительно заряженными частицами, которые нейтрализуют отрицательный заряд.
Это способствует уменьшению коррозийных образований. Стержень нуждается в периодической замене, так как источается достаточно быстро. Водонагреватель оборудован патрубками, через которые подаётся холодная вода и выходит горячая.
Стандартная мощность накопительных моделей 1,5 — 3 Квт. Устройство похоже на термос, вода нагревается, а затем медленно остывает, тем самым поддерживается высокая температура продолжительное время.
Кроме того, такие виды имеют термостат, что позволяет устанавливать температуру нагрева требуемую для полов с обогревом. А при достижении необходимого температурного уровня происходит автоматическое отключение бойлера, это способствует рациональному потреблению электроэнергии.
По форме, бойлеры бывают горизонтальными и вертикальными. Вертикальная конструкция рекомендована для обустройства отопительных полов.
Важно знать! Для нагрева 15 литров воды до 60 градусов потребуется тен с мощностью 1 Квт, время нагрева 1 час. 100 литровый бак достигнет данного уровня за 3 часа, при мощности 3 Квт
Принципиальное отличие отопления теплым полом от котла с радиаторными батареями
Главное отличие теплых полов от батарей в принципе работы. Теплый пол содержит в себе нагревательные элементы, воздействующие на перекрытие, которое согревает помещение. Оно прогревается равномерно, а это значит, что людям можно будет ходить босиком и не бояться заболеть простудой. Прогретые воздушные массы движутся вверх, замещая собой холодные, тяжелые массы, движущиеся вниз.
Нагрев помещения происходит по инерционной схеме – нагревается бетонная плита, которая дальше согревает все остальное. Тем, кто не любит долго ждать, лучше остановиться на отоплении с котлом, трубами и радиаторами
Но это не такая серьезная особенность, чтобы заострять на ней внимание, ибо в холодные сезоны дома отапливаются круглосуточно
«Но ведь холод идет со стороны окон, радиаторы ставятся для того, чтобы избежать этих тепловых потерь, а сейчас из-под окон все убирается!», — скажет дотошный хозяин. Конечно, это так, поэтому совместно применяются небольшие радиаторные батареи или так называемые тепловые дорожки, которые согревают приоконную зону и избавляют от запотевания стекол.
Какая система лучше
В основе любого выбора должны лежать знания, поэтому проведем небольшое сравнение.
- Батарейные секции практически не вписываются интерьер.
- Они греют стены, в то время как теплый пол – исключительно воздух в помещении.
- Устройство полов с обогревом требует существенных затрат как трудовых, так и финансовых.
- В помещениях, обогреваемых полами с нагревом, можно понизить температуру на пару градусов без снижения уровня комфорта.
- Эти полы отличает повышенная тепловая инерция. На их разогрев требуется от пары до 24 часов, однако, цикл остывания занимает никак не меньше времени.
- Эксплуатирование полов с обогревом суммарно обходится дешевле, чем эксплуатация радиаторов.
На заметку
Таким образом, напрашивается вывод – в будущем в большинстве случаев будут устанавливать теплый пол вместо батарей. И пусть не пугают первоначальные затраты – они обязательно со временем окупятся.
Итог. Что Выбрать?
Подведем итог так:
- Если Вы готовы при строительстве дома потратиться. Если Вы понимаете, что этот дом достанется Вашим детям и внукам. Если Вы знаете, что такое инвестиция и какие плоды она приносит, то Ваш выбор – водяные теплые полы. (если конечно в проекте дома учли этот момент)
- Если Вы понимаете, что сейчас с деньгами дела обстоят не достаточно хорошо. А это вполне нормальная ситуация для многих. То конечно рассмотрите вопрос монтажа систем радиаторного отопления.
Неважно какая система отопления: теплые полы или радиаторы. Обе системы хороши по своему и каждая система справляется с поставленной задачей – создать в Вашем доме тепло и уют
Не важно, какой Вы выбор сделаете в итоге. Важно, что оба выбора будут правильными
