Устройство и принцип работы теплового пункта

Преимущества установки

Выше мы уже говорили о преимуществах самой системы, Особо отметим еще раз, что смонтировать ее несложно.

Стоимость комплектующих невысокая. Она проста в обслуживании и ремонте. К тому же ее можно спроектировать под любой тип зданий.

Область применения

В основном устройства такого типа используются в:

• В офисных помещениях.
• Больницах.
• Супермаркетах и других торговых точках.
• Гостиничных комплексах.

Стоимость

Цена на изделие зависит от стоимости комплектующих, то есть чиллера и фанкойла.

Для примера приведем стоимость двух изделий.

Фанкойл серии TRUST
– 12678 рублей.

Серии Homo
– 15609.

Приборы выбраны случайным образом. При этом у первого агрегата выше и производительность и он обслуживает большую площадь помещения, но цена на него ниже, чем у второго.

Отсюда вывод: основной фактор, формирующий цену агрегата – производитель.

Особенности эксплуатации

Основная особенность обслуживания этого типа агрегатов состоит в заправке устройства хладагентом.
В этом случае нужно строго соблюдать инструкции, изложенные в техдокументации устройства. Во всем остальном система обслуживается так же, как подобные ей агрегаты.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование – тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Изначально фанкойл является элементом системы, также включающей гидромодуль и чиллер. Фанкойл – это полноценный блок, состоящий из компонентов:

• теплообменник – используется для циркуляции воды;
• вентилятор – в его задачу входит обдув теплообменника;
• воздушный фильтр;
• поддон – резервуар, в котором накапливается конденсат;
• температурный датчик;
• датчик приема сигнала с контроллера;
• трехходовой клапан (опционально).

Принципиальная схема ИТП

При проектировании ИТП используется следующее оборудование:

• Циркуляционные насосы,
• датчики,
• контроллеры с датчиками t,
• регулирующие клапаны на электроприводах;
• блоки управления,
• запорная и регулирующая арматура, клапаны.

Самая простая принципиальная схема ИТП, спроектированного с использованием данного оборудования, выглядит следующим образом:

В зависимых и независимых схемах подключения отопительной системы к внешним магистралям теплопоставляющей организации используется разное оборудование.

Схема ИТП при зависимом присоединении отопительной системы здания к теплосетям ТЭЦ или котельной выглядит следующим образом:

Циркуляция воды обеспечивается за счет работы насосов, управляемых автоматически при помощи блока управления либо контролера. Заданный температурный режим поддерживается за счет управления регулирующим клапаном. В рассматриваемой схеме регулировать температурный режим циркулирующей воды можно при помощи перемычки с обратным клапаном. Она позволяет подмешивать к горячей воде остывший теплоноситель из обратки. Альтернативой может служить вариант с элеваторным узлом.

Схема ИТП с независимым типом присоединения изображена ниже:

Основная особенность – применение теплообменника и специальных фильтров для очистки и подготовки теплоносителя к поступлению в ТО и внутридомовую теплосеть. Циркуляция теплоносителя также осуществляется при помощи насосов, управляемых автоматически при помощи блока управления либо контролера.

Каким бывает однотрубное отопление

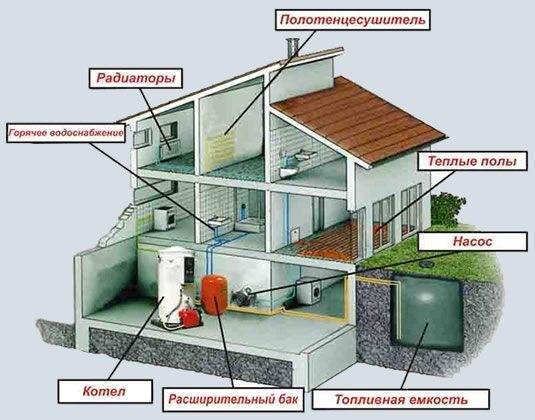

Любая отопительная система состоит из следующих узлов:

• Обогревающее устройство (котел). Может быть твердотопливным, электрическим, газовым и т.п.
• Теплоотдающие приспособления. Батареи или система теплых полов.
• Приспособление для создания циркуляционной инерции теплоносителя. Это может быть разгонный участок магистрали или водяная помпа.
• Компенсатор избыточного давления теплоносителя в системе. Расширительная емкость (открытая или закрытая).
• Трубы, фитинги и необходимая арматура.

Выбор схемы теплоснабжения находится в прямой зависимости от типа используемых устройств.

Эффективность теплоносителя

Цикл проходимый носителем тепла немногим сложнее, чем в открытом механизме. Охлаждённый теплоноситель, по возвратной магистрали поступает к теплофикационным подогревателям или котельным, где принимает температуру от горячего, технологического пара турбин, конденсата или нагревается в котле. Потери, если таковые имеются, восполняются подпиточной жидкостью, благодаря регулятору. Устройство всегда поддерживает заданное давление, удерживая его статическое значение. Если тепло получают от ТЭЦ, теплоноситель нагревается от пара, имеющего температуру 120° – 140°С.

Температура зависит от давления и отбор обычно производится из цилиндров среднего давления. Часто теплофикационный отбор на установке всего один. Отводимый пар имеет давление 0.12 – 0.25 МПа, которое повышают (при регулируемом отборе) при сезонном похолодании или расходе пара на аэрацию. При похолодании жидкость может догреваться пиковым котлом. Аэратор может быть подсоединён к одному из отборов турбины, а в питательный бак поступает химически очищенная, подготовленная вода. Отводимое для потребителей тепло, получаемое от паровых конденсатов и пара, регулируют качественно, то есть при постоянном объёме носителя регулируют только температуру.

По сетевому трубопроводу, теплоноситель поступает в теплопункт, где контуры отопления формируют требуемую температуру. Контур водоснабжения, делает это с помощью циркуляционной линии и насоса, получив подогретую теплообменником воду и подмешивая её к водопроводной и остывающей в трубах воде. Отопительный же имеет свою регулирующую арматуру, позволяющую качественно влиять на отбор тепла. Закрытая система предполагает независимое регулирование отбора тепла.

Однако такая схема не обладает достаточной гибкостью и должна иметь производительный трубопровод. В целях снижения вложений в теплосеть, организовывают связанное регулирование, при котором регулятор расхода водоснабжения определяет баланс в сторону одного из контуров. В результате, потребность в нагреве компенсируется из отопительного контура.

Недостаток подобной балансировки, несколько плавающая температура обогреваемых помещений. Нормативы допускают колебания температуры в пределах 1 – 1.5°С, что обычно происходит, пока максимальный расход на воду не превысит 0.6 расчётного, на отопление. Как и в открытой системе теплоснабжения, возможно применение совмещённого качественного регулирования подачи теплоты. Когда расход теплоносителя и сами теплопроводные сети рассчитываются на нагрузку отопительной и вентиляционной системы, увеличивая температуру носителя, для компенсации потребности горячего снабжения. В подобном случае, тепловая инерция зданий, выполняет роль теплоаккумуляторов, выравнивая колебания температур, вызванные неравномерным отбором тепла из связанной системы.

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

• невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
• количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

1. По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
2. От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
3. Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

• воздушную трубу, поднимающуюся к верхней точке системы;
• расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
• краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

1. Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
2. Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
3. Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.

Мазут, торф, дизель и другие виды топлива на ТЭС.

В середине двадцатого века на некоторых ТЭС активно использовался мазут в качестве топлива. В настоящее время мазут в качестве основного топлива не используется из-за его дороговизны. Но мазут продолжают использовать в качестве растопочного топлива на угольных электростанциях. По своим эксплуатационным свойствам мазут близок к природному газу. Стоит заметить, что при сжигании мазута выделяется много оксида серы, так как в нем большое содержание серы.

Также, в прошлом веке на некоторых ТЭС применялся в качестве топлива торф. Но из-за эксплуатационных особенностей и из-за экономической невыгодности сейчас его практически не используют.

Дизельное топливо используют только там, где не требуется производство большого количества электричества. Например, на северных и островных территориях нашей страны. Или там, где требуется временный источник электроснабжения. Дизель, как и мазут, сейчас дорог.

Вы также можете ознакомиться с полным России.

Назад, в .

Как технология производства определяет размеры изделий

Технология изготовления определяет диаметры стальных труб. Изделия электросварные с прямым швом получают с помощью сварки свернутых в круг металлических листов из различных видов стали. Двухшовный вариант являются особо прочными. Из них получают трубы наибольшего диаметра – 1420 мм, при этом стенки у них небольшой толщины.

Спиральношовные трубы изготовлены из металлических полос, свернутых по спирали. Сварочный шов получается более широким, что снижает их прочность. Используются в газопроводах низкого давления. Размеры труб от 159 мм до 1420 и выше.

Спиральношовная труба

Бесшовные трубы изготавливают методом протяжки металлических заготовок в холодном или горячем состоянии. Отсутствие ослабленных участков в месте сварки увеличивает прочностные качества изделия. Нормируются диаметры от 10 до 250.

Бесшовные трубы

В водопроводных системах используются наиболее ходовые диаметры металлических труб – 15, 20, 32, 40, 65 мм. При необходимости применения большеразмерных изделий выбирают электросварные с прямым швом. Их диаметры варьируются от 57 мм до 530. Подробную информацию можно получить, ознакомившись с нормативными таблицами.

Электросварная труба с прямым швом

Еще одним видом труб являются горячекатаные бесшовные. Ходовые типоразмеры – 32; 38; 42; 45; 60, максимальный равен 426 мм. При индивидуальном заказе можно получить размер, необходимый заказчику.

Горячекатаные бесшовные трубы

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Классификация

Системы теплоснабжения подразделяются на:

• Централизованные
• Местные (их еще называют децентрализованными).

Они могут быть водяными

ипаровыми. Последние используются в наши дни не часто.

Местные системы теплоснабжения

Здесь все просто. В местных системах источник тепловой энергии и ее потребитель находятся в одном здании или очень близко друг к другу. Например, в отдельном доме установлен котел. Нагретая в этом котле вода в последствии используется для удовлетворения нужд дома в отоплении и горячей воде.

Централизованные системы теплоснабжения

В централизованной системе теплоснабжения источником тепла служит или котельная, которая вырабатывает тепло для группы потребителей: квартал, район города или даже весь город.

При такой системе тепло транспортируется к потребителям по магистральным тепловым сетям. От магистральных сетей теплоноситель подается в центральные тепловые пункты (ЦТП) или индивидуальные тепловые пункты (ИТП). От ЦТП тепло уже по квартальным сетям поступает в здания и сооружения потребителей.

По способу подключения системы отопления системы теплоснабжения подразделяются на:

Зависимые системы — теплоноситель от источника тепловой энергии (ТЭЦ, котельная) поступает непосредственно к потребителю. При такой системе в схеме не предусмотрено наличие центральных или индивидуальных тепловых пунктов. Выражаясь простым языком, вода из тепловых сетей поступает напрямую в батареи.

Независимые системы — в этой системе присутствуют ЦТП и ИТП. Теплоноситель, циркулирующий по тепловым сетям, нагревает воду в теплообменнике (1й контур — красные и зеленые линии). Нагретая в теплообменнике вода циркулирует уже в системе отопления потребителей (2 контур — оранжевые и синие линии).

По способу присоединения системы горячего водоснабжения системы теплоснабжения подразделяются на:Открытые. В открытой системе теплоснабжения вода для нужд ГВС отбирается непосредственно из тепловой сети. К примеру, зимой вы пользуетесь отоплением и горячей водой «из одной трубы». Для такой системы справедлив рисунок зависимой системы теплоснабжения.

1. 2. 3.

Благодаря теплоснабжению дома и квартиры обеспечиваются теплом, а соответственно в них комфортно находиться. Одновременно с обогревом жилые строения, промышленные объекты, общественные здания получают горячее водоснабжение для бытовых или производственных потребностей. В зависимости от способа доставки теплоносителя на сегодняшний день существуют открытые и закрытые системы теплоснабжения.

Одновременно схемы обустройства систем теплообеспечения бывают:

• централизованными — ими обслуживаются целые жилые районы или населенные пункты;
• местными – для обогрева одного строения или группы зданий.

Из каких элементов состоит коллекторная система

Котел. Центральным элементом, как и в любой другой отопительной системе, является котел. От него нагретый теплоноситель подается по трубам в радиаторы

При выборе теплогенератора важно правильно рассчитать необходимую мощность с учетом теплопотерь конкретного дома

Насос. Его устанавливают для принудительной циркуляции воды в системе. Выбирая насос, нужно ориентироваться на размеры труб, материалы и особенности работы нагревательных приборов

Важным параметром при выборе насоса является скорость перекачивания теплоносителя, на втором месте по важности – мощность устройства

Коллектор. За внешнее сходство с гребнем элемент конструкции называют еще гребенкой. Это распределяющая система, которую устанавливают для передачи теплоносителя ко всем нагревательным приборам. На коллектор можно установить запорно-регулирующие устройства, которые позволят контролировать расход теплоносителя в каждой «петле». Если оборудовать гребенку автоматическими системами удаления воздуха и термостатами, можно добиться максимальной производительности отопления при минимальном расходе энергии.

Коллекторные шкафы. Это конструкции, в которых устанавливают гребенки. Существуют самые разные модели – от простейших навесных коробок до шкафов-«невидимок», которые встраивают в стены и «маскируют» отделочными материалами так, что они становятся практически незаметными в интерьере. В коллекторных шкафах находятся важнейшие элементы лучевой системы – сама гребенка, запорная арматура, трубопроводы.

На что ориентироваться при выборе коллектора (гребенки)

Гребенки могут различаться в зависимости от материала, из которого изготовлены, количества контуров, вида дополнительных элементов. Устройства изготавливают из таких материалов:

• сталь;
• медь;
• латунь;
• полимеры.

Контуров может быть 2-12 в зависимости от модели. Особенность гребенки состоит в том, что при необходимости можно добавить дополнительные контуры.

По конструкции коллекторы бывают:

• простыми, состоящими лишь из основных элементов, без какого-либо дополнительного регулирующего оборудования;
• усовершенствованными, в которые производитель устанавливает автоматику, датчики и другие дополнительные элементы.

Простые конструкции представляют собой обычные трубки с ответвлениями и соединительными отверстиями. В усовершенствованных могут быть датчики температуры и давления, термостаты, электронные клапаны, смесители.

При выборе коллектора следует определиться с материалом и конструкцией приборов, а также учесть следующие нюансы:

• пропускную способность гребенки;
• количество контуров;
• максимально допустимое давление, при котором коллектор способен работать;
• расход электроэнергии для функционирования устройства;
• репутацию компании-изготовителя на рынке отопительного оборудования.

Установка биметаллических радиаторов отопления своими руками.

Еще до установки радиаторов отопления в квартире своими руками, необходимо определиться с монтажными параметрами. Для установки радиатора работающего только по принципу конвекции необходимы следующие технологические расстояния:

• от пола до радиатора 10-15 см. — обеспечение зазора для притока воздуха.
• аналогично от радиатора до подоконника 10-15 см. — обеспечение зазора для оттока воздуха.
• расстояние от тыльной стороны до стены составляет 3-5 см. без учета теплоизоляции, монтируемой на стену до установки.

Как говорилось ранее будет осуществляться установка биметаллических радиаторов (Италия). До того как мы собираемся выполнить подключение радиаторов отопления к общей сети, необходимо слить теплоноситель из системы центрального отопления. Данная операция в моем случае была закрыта оформлением договора с ЖЕКом на определенную дату и оплатой квитанции.

Сотрудник ЖЕКа появившийся с самого утра сообщил, что все готово и можно приступать.

В первую очередь выполняем монтаж обвеса батареи. Нам для этого понадобятся 3 проходные заглушки для подключения двух входных американок и одна для установки с левой верхней стороны крана Маевского который будет способствовать стравливанию воздуха при запуске системы. В нижней левой части установим просто заглушку. Очень важный момент, как для меня, использовать для резьбовых соединений только паклю и пасту и не в коем случае не фум ленту, которую я считаю самым слабым звеном при использовании. После того, как обвес батареи отопления (биметаллические) собран начинаем собственно работы по стояку. Как видно на фото ниже, работы начинаем с отрезания болгаркой самой чугунной батареи (резы 1и 3), снимаем ее и принимаемся за резку стояка в точке 2. Теперь берем два трубных ключа, одним из которых держим уходящую к соседу с верху трубу а второй откручиваем ту часть не нужной нам трубы, на которой расположен старый (не работающий кран). Дальше уже все дело техники, нарезаем при помощи лерки резьбу в точках резов 2,3 и собираем конструкцию из тройника, удлинителей и шаровых кранов два из которых с американкой (видно на правой части фото ниже). После того как у нас все собрано, приставляем биметаллический радиатор отопления и легонько наживляем американки устанавливая его к примеру на книги или любую другую подставку при использовании строительного уровня. Теперь мы можем разметить точки крепления радиатора на стене. Снимаем радиатор и в намеченных точках делаем при помощи перфоратора отверстия под дюбели куда затем вкручиваем стандартный кронштейн 170 мм. Расстояние от стены можно регулировать закручиванием/откручиванием кронштейна. Дополнительно можно применять экраны для радиаторов отопления которые крепятся на стену до установки батареи и отражают тепло обратно в комнату не позволяя греть стену.

Да пока не забыл, входы в батарею отопления имеют свое расстояние между осями, которое в моем случае равно 50 см. Так вот при сборке системы отопления с байпасом и исходящими кранами необходимо учитывать данный параметр, и расстояние между осями американок аналогично будет равняться 50 см.

На этом установка батарей отопления в квартире закончена и требуется только зачистка труб отопления и последующая покраска. Что получилось в итоге можно увидеть на фото ниже.

Расчет секций радиатора. Теплоотдача радиаторов.

Перед тем как выполнять расчеты, необходимо быть уверенным, что остальные факторы влияющие на тепло сбережение, такие как наружное утепление, замена на новые окна и откосы — выполнены.

Для расчета секций радиатора отопления нам понадобятся исходные данные:

• мощность одной секции радиатора (теплоотдача радиаторов).
• площадь отапливаемой комнаты.
• необходимая тепловая мощность на один квадратный метр помещения.

Для моего случая (секционные радиаторы) мощность одной секции радиатора (теплоотдача радиаторов) равна 180 Вт а площадь отапливаемого помещения 15 метров квадратных. По СНиПу на один квадратный метр помещения необходимо 100 Вт тепловой мощности. Получаем формулу:

Количество секций радиатора = 15 (площадь помещения) х 100 / 180 (теплоотдача секции)

Получаем значение количества секций радиатора равным 8,3. Округляем данное значение в большую сторону и получаем значение 9, а учитывая то что производители реально немного завышают значение мощности секции я решил добавить еще одну. Таким образом для моих комнат вышло значение количества секций радиатора отопления равное 10. При расчете секций радиаторов я не учитывал то что в кухне будет сделан теплый пол, так как он делался не для обогрева а для комфортной температуры.

После высыхания залитых полов и замены радиаторов отопления я смог приступить к укладке ламината в комнатах.
