Принцип работы теплового насоса для отопления дома

Монтаж своими руками

Если владелец дома хорошо разбирается в принципе работы и схеме оборудования, можно собрать насос самостоятельно. Предварительно требуется провести расчеты, для этого воспользуйтесь готовым ПО для оптимизации охладительных систем.

Видео монтажа

Меньше всего сложностей предполагает произведенный своими руками монтаж системы отопления дома «воздух – вода». Она будет состоять из двух каналов (для подачи воздушного потока и для отвода отработанного), вентилятора и компрессора. Компрессор не обязательно приобретать новый, допускается воспользоваться рабочим устройством с холодильника или другого оборудования. Рекомендуется использовать спиральный компрессор.

Этапы работы:

1. Сделать из медной трубы змеевик. Трубу, по которой будет поступать холодильный агент, разместить сверху.
2. Вмонтировать змеевик в разделенную напополам пластиковую емкость. Она будет выполнять роль испарителя.
3. Подключить терморегулирующий клапан и заизолировать его.
4. Собрать все элементы в блок и проверить его работоспособность.

Важно отметить, что данная процедура является достаточно сложной для обычного человека. Непрофессионал не сможет правильно собрать все детали и подключить терморегулирующий клапан. Лучше доверить выполнение работ мастерам, т.к

ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества

Лучше доверить выполнение работ мастерам, т.к. ошибки в процедуре станут причиной неправильного функционирования оборудования либо неэффективного потребления электричества.

Таким образом, тепловой насос – эффективный способ отопления частного дома. На сегодняшний день в России и странах СНГ использование данного оборудования не сильно распространено, однако в Европе и США такие установки активно применяются для отопления.

Выбирать подходящий тепловой насос рекомендуется на основании не только стоимости монтажных работ и эксплуатации, но и региона использования, условий строительства, площади участка и других факторов.

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом. Затем нужно снять с вала наружную крыльчатку

Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше. Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры. Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой. На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Схемы циркуляции теплоносителей

При работе теплового насоса (ТН) используется три замкнутых контура, по которым циркулируют различные жидкости/газы — теплоносители. Каждый из них выполняет свои функции.

Контур съема потенциала энергии источника

При заборе тепла воздуха используется искусственный обдув корпуса испарителя воздушными потоками от вентиляторов.

Замкнутый цикл жидкого теплоносителя для передачи тепла водной среды или земли осуществляется по трубопроводам, которые соединяют змеевик испарителя с коллектором, утопленным на дно водоема либо заглубленным в землю на расстояние, превышающее промерзание грунта в сильные холода.

В качестве теплоносителя применяются незамерзающие жидкости на основе разбавленных водных растворов спирта. Их принято называть «антифризы» или «рассолы». Они под влиянием более высокой температуры (≥+3ºС) поднимаются к испарителю, передают ему тепло, а после охлаждения (≈-3ºС) самотеком направляются назад к источнику энергии, обеспечивая непрерывную циркуляцию.

Внутренний контур

По нему циркулирует хладагент на основе фреона, «поднимая» тепло на более высокий уровень. Под действием температуры он последовательно переходит в газообразное и жидкостное состояние.

В состав внутреннего контура входят:

• испаритель, забирающий энергию от рассолов и передающий ее фреону, который при этом закипает и становится разреженным газом;
• компрессор, сжимающий газ до высокого давления. При этом резко увеличивается температура фреона;
• конденсатор, в котором горячий газ передает свою энергию теплоносителю выходного контура, а сам остывает, переходя в жидкое состояние;
• дроссель (расширительный клапан), редуцирующий фреон за счет перепада давления до состояния насыщенного пара для поступления в испаритель. При прохождении хладагента через узкое отверстие давление теплоносителя падает до начального значения.

Выходной контур

Здесь циркулирует вода. Она обогревается в змеевике конденсатора для использования в обычной жидкостной системе отопления. При этом способе ее температура достигает порядка 35ºС, что обусловливает ее применение в системе «Теплый пол» с длинными магистралями, позволяющими равномерно передавать генерируемую энергию всему объему помещения.

Использование только радиаторов отопления, создающих меньшие объемы теплообмена с пространством комнат, не так эффективно.

На что смотреть при покупке?

Такой эффект порождает множество мифов, которыми пользуются недобросовестные «продаваны», чтобы лучше продавать свою продукцию.

Самый распространённый миф — это утверждение, что КПД тепловых насосов превышает единицу. Понятно, что это утверждение — чистый бред. На самом деле КПД тепловых машин не может быть больше единицы, и даже у современных тепловых насосов он достаточно мал — меньше, чем у самого дешёвого масляного обогревателя. Люди просто часто путают КПД и так называемый COP (КОП).

КОП — это скорее экономический коэффициент, чем физический. Он показывает соотношение платной электроэнергии для перекачки бесплатного тепла с улицы к величине тепла, поступающего в помещение. Т.е. КОП 5 — это упрощенно означает, что для перекачки 5кВт халявного тепла с улицы в дом мы затратили 1кВт платной электроэнергии. Просто КОП не учитывает бесплатную тепловую энергию с улицы, а считает только ту, которую получили в результате и что для этого потратили.

Другой миф тоже связан с КОП: в паспортах тепловых насосов и на ценниках у продавцов гордо указывается одна-единственная величина КОП, которая просто вводит покупателей в заблуждение. Дело в том, что КОП тепловых насосов — величина переменная, а не постоянная. И многие недобросовестные дельцы об этом умалчивают, потому что указывают КОП для самых благоприятных условий, когда он чуть ли не максимальный. И это уже гораздо опаснее, чем заблуждения про сверхединичность КПД, т.к. чревато реальными последствиями.

Представьте, что вы уверовали, что будете тратить 1кВт электроэнергии на производство 5кВт тепла для того же отопления зимой, потому что в паспорте теплового насоса указано, что COP=5. Купили необходимой мощности тепловой насос, собрали систему отопления… А в самый неподходящий момент, когда морозы самые лютые, ваш отопитель жрёт не 1 к 5, а 1 к 2 в самом лучшем случае, или вообще не в состоянии выдать необходимое тепло для обогрева. И тут приходит понимание, что отапливаться конкретно этой системой можно лишь в межсезонье… Очень неприятная ситуация — отдать кучу денег и всё равно в морозы отапливаться дешёвыми масляными радиаторами, и только из-за того, что понадеялись на КОП и стабильную, неснижаемую выработку тепла.

А выработка тепла и КОП у тепловых насосов непостоянна. И связано это именно с непостоянным количеством тепла, подводимого к испарителю. К примеру, если вы берёте тепло для испарителя из воздуха, то с падением температуры на улице падает и КОП. При -30С на улице КОП воздушных тепловых насосов практически равен единице, т.е. даже простой ТЭН станет более экономичным в качестве отопителя, не говоря уж про амортизацию и повышенный износ дорогостоящего оборудования в таких условиях. И падение КОП — это ещё полбеды. Часто некоторые модели воздушных тепловых насосов просто не в состоянии выдавать необходимую для отопления мощность при значительном снижении температуры на улице.

Тепловые насосы, использующие для нагрева испарителя тепло земли или воды, тоже подвержены падению производительности и КОП, т.к. по ходу отопительного сезона они могут вымораживать ту среду, из которой качают тепло, но такие машины более стабильны.

В любом случае, несмотря на отдельные недостатки, будущее у тепловых насосов весьма перспективное, а простота конструкции позволяет любителям сделать тепловой насос своими руками. Про тепловые насосы с твёрдым рабочим телом и магнитным охлаждением постараюсь рассказать в другой статье, ибо они не нашли массового применения из-за дороговизны материалов.

Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка

Расчет мощности геотермального насоса

Показатель прогрева теплоносителя +65 С – это максимальный уровень, который земляной насос выдает при постоянной крайней нагрузке. Оптимальным считается поддержание режима теплоносителя в пределах +45 С.. +50 С, что позволяет подключать станцию к системе теплых полов.

Просчет параметров мощности, длины контура производится с учетом особенностей применения:

1. Чтобы рассчитать необходимую мощность, за основу берется формула – на 1 м2 требуется 0,7 кВт мощности ТН. Получается, что для прогрева дома площадью в 100 м2 нужно покупать насос мощностью 7-8 кВт.
2. Длина контура считается с учетом влажности, рыхлости грунта, точки промерзания. Для получения 1 кВт тепловой мощности потребуется примерно 40-60 м контура, уложенного в землю.
3. Расход энергии определяется по СОР. Для обеспечения работы геотермального насоса нужна электроэнергия, которая запускает насос в работу и обеспечивает нагнетание давления фреона в компрессоре. Насос нужен для циркуляции теплоносителя в первичном контуре. Чем больше показатель СОР, тем меньше электроэнергии требует оборудование.

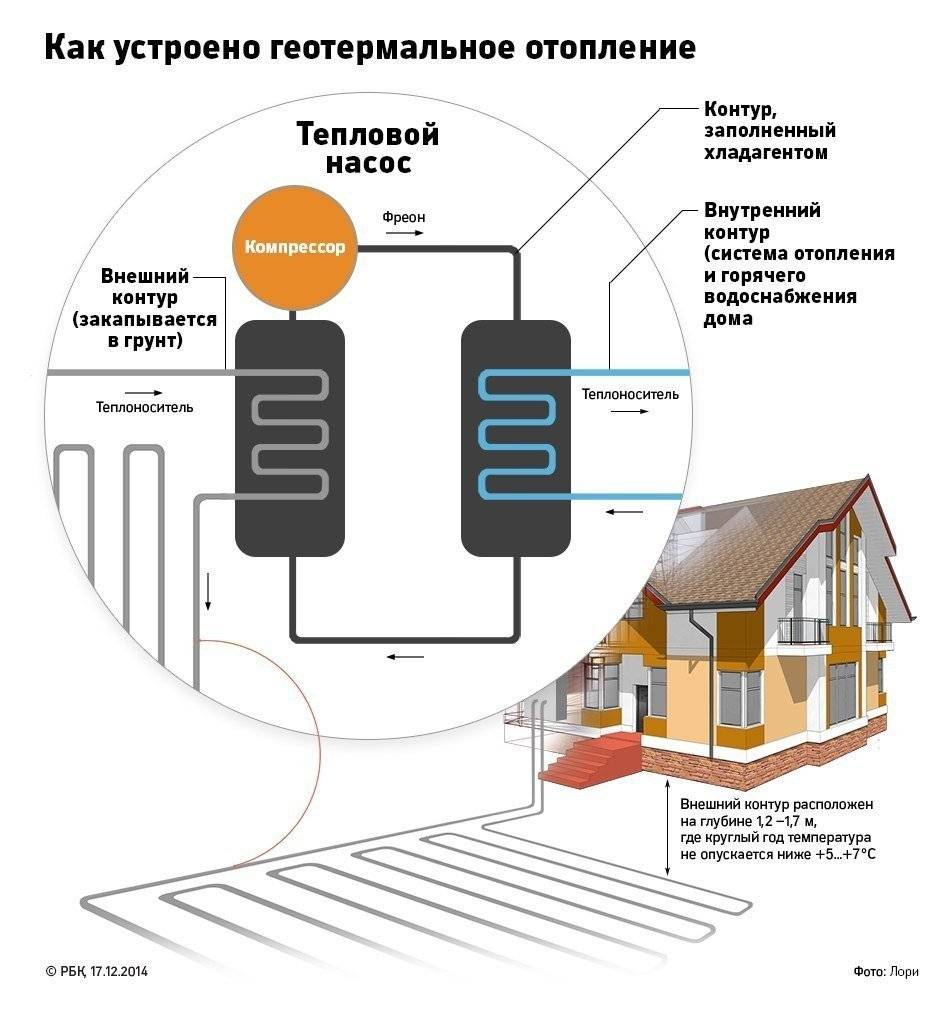

Устройство и принцип работы

Некоторым количеством тепловой энергии обладает практически любая среда, которая нас окружает, если только ее температура превышает 1°C. Почему бы не использовать часть этой энергии для обогрева собственного дома? Делается это с помощью теплового насоса.

Основан принцип работы теплового насоса на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю, который имеет более высокую температуру. На практике выглядит это таким образом:

1. Теплоноситель поступает в трубопровод, расположенный, например, в грунте, и нагревается на несколько градусов.
2. Затем теплоноситель попадает в теплообменник (или испаритель) и передаёт собранную тепловую энергию на внутренний контур.
3. Хладагент (вещество с низкой температурой кипения, находящееся под низким давлением), который находится во внешнем контуре, нагревается в испарителе и превращается в газ.
4. Затем газообразный хладагент попадает в компрессор, где сжимается под воздействием высокого давления. При этом температура хладагента становится ещё выше.
5. Горячий газ поступает в конденсатор, где передаёт тепловую энергию теплоносителю внутренней системы отопления дома.
6. После этого хладагент, потерявший тепло, возвращается в систему в жидком состоянии.

Работа холодильных установок основана на таком же принципе, поэтому некоторые виды тепловых насосов в летнее время можно вполне успешно использовать в качестве кондиционеров, т. е. для охлаждения помещения.

Тепловой насос позволяет обогревать дом, используя низкопотенциальную тепловую энергию окружающей среды

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

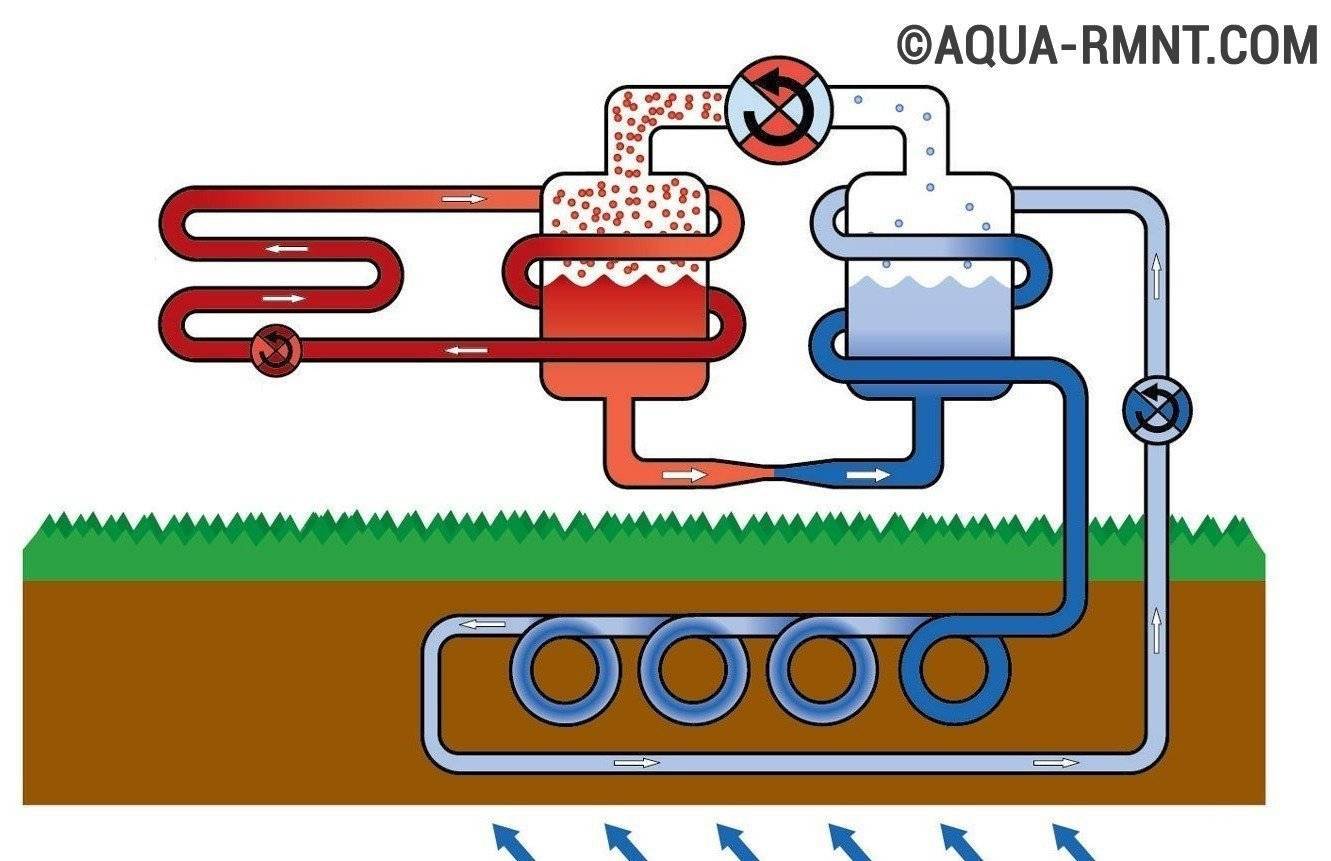

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)
