Изготовленный своими руками теплообменник будет служить «сердцем» системы отопления дома

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

  1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
  2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
  3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
  4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
  5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла

Функция теплообменника в системе отопления

В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.

Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.

До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.

Газовые системы отопления

Газовый котел потребляет меньше энергии, чем электрический обогреватель, и в системе водяного или парового отопления способен отапливать очень большие площади. Газ сейчас доступен во многих населенных пунктах, поэтому отопление каркасного дома этим топливом будет наиболее выгодным.

Сейчас делают такие газовые котлы, которые не составляет сложности установить самому, без вызова специалистов. Но на установку и подключение к газовой магистрали нужно получить разрешение. Обязательно нужен проект, поэтому самостоятельно подключить газовое отопление не получится. Плюс – дополнительные расходы на оформление. Если же в населенном нет газовых магистралей, можно приобретать газ в баллонах.

Приобретая газовый котел, необходимо учитывать, что он может иметь разную мощность, а именно:

  • котел малой мощности – меньше 65 кВт;
  • средней мощности – до 1700 кВт;
  • большой мощности – свыше 1700 и до 15000 кВт.

Кроме того, все типы газовых котлов можно разделить на одноконтурные и двухконтурные. Горелки в них могут использовать вентиляционные и атмосферные. Также различают котлы по способу создания тяги. В одних она образуется естественным образом при наличии мощного дымохода, а в других – при помощи вентилятора.

Также, в зависимости от модели, есть несколько способов установки котлов. В первом случае их устанавливают стационарно на полу, а в другом – на стене. Напольные котлы используют для обогрева очень больших домов, а маленькие подойдут для небольших помещений, так как мощность у них ниже. Но при этом они стоят дешевле и занимают меньше места.

Изготовление разных видов теплообменника

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

  • Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
  • Проверьте бак на герметичность.
  • Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
  • Подсоедините к медной трубке регулятор мощности.
  • Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
  • Запаяйте герметично бак.
  • Наполните водой.
  • Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

  • проста в изготовлении;
  • легко чистится;
  • долговечна;
  • применима к любому теплоносителю;
  • в отличие от пластинчатой трубы может работать под давлением;
  • изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

  1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
  2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
  3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
  4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
  5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

1 Воздушное отопление

Для начала следует отметить, что не только люди, уже владеющие печками, переделывают их под отопительные системы, но и в частных новых домах устанавливают такое оборудование. Связано это с дешевизной дров, хотя в хорошо продуманной схеме печного отопления можно топить и другими видами твёрдого топлива, к примеру, опилками, топливными брекетами или углём.

Печка без водяного контура может прогревать ограниченное пространство в комнате. Но даже установив такое дополнение, конструкция не сможет обеспечить максимального захвата здания, что и является основным недостатком этой системы. Это касается только системы воздушного типа, поскольку альтернативой является водяная схема, которая полностью может обеспечить отопление в доме любой квадратуры и этажности (при правильном конструировании и монтаже всех необходимых комплектующих).

В связи с этим и не рекомендуется устанавливать такие системы в больших зданиях, поскольку такой теплоноситель не имеет способности долго сохранять тепло. Используя в этой схеме воздуховоды, можно достичь максимально эффективного распространения воздуха по всему помещению.

Ёмкость для нагрева воздуха располагается сверху топки. Соответственно, воздух будет нагреваться максимально эффективно. Как известно, сверху печка нагревается больше, чем в остальных её частях. Кроме того, тепло будет передаваться и из дымохода таким образом.

Циркуляция теплоносителя происходит естественным путём. Но для более высокой эффективности работы системы некоторые умельцы устанавливают вентиляторы. Таким образом, скорость его движения будет быстрее, соответственно, он будет менее остывать при выходе из воздуховода.

Естественная циркуляция является последствием разной плотности горячего и холодного воздуха в системе. При попадании в камеру нагрева холодный воздух вытесняет горячий. Но при этом могут возникнуть проблемы, так как при естественном (очень медленном) движении теплоноситель может сильно нагреваться. Во избежание появления таких сложностей и устанавливаются вентиляторы или другие электрические комплектующие.

Материал для емкости

В былые времена самым популярным материалом был чугун. Конечно, нагреваться он будет несколько дольше, но зато и температура будет держаться лучше. Немаловажным фактором является устойчивость чугуна к коррозии и большой срок эксплуатации. Но чугун материал тяжелый и под такую емкость понадобится мощная опора.

Чугунная печь с баком.

Черный металл для этих целей сейчас практически не используется из-за склонности к коррозии и большой вероятности деформации при резких перепадах температур.

Универсальным материалом заслужено считается нержавеющая сталь. Данный металл не боится коррозии и обладает относительно небольшим весом. Для того чтобы сварить бак большой емкости достаточно листа толщиной 1,5 – 2 мм. Во время перепадов температуры такие емкости не деформируются.

На видео в этой статье показано мнение специалиста.

Отопительные регистры

До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.

Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.

Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.

Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.

При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.

Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.

Актуальные разновидности воздушной системы отопления

Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.

Системы с естественной циркуляцией

Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.

Системы с принудительной циркуляцией

Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.

Различия по месту размещения воздуховодов

Здесь также различаются две группы конструкций:

  1. Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
  2. Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.

Типы систем по способу теплообмена

Специалисты различают три вида конструкций:

Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.

Процесс запуска открытой гравитационной отопительной системы

В современных домах открытые системы отопления устраивают довольно редко, такие технологии уже давно считаются пережитком прошлого. Но они еще существуют, поэтому следует рассмотреть, как их нужно заполнить водой. В любой подобной отопительной системе имеется расширительный бачок в самой верхней ее точке, он предназначен для накопления воды после увеличения ее объемов в системе с возросшим давлением во время роста температуры. Бачок представляет собой открытый резервуар с крышкой или без нее. Через бачок и происходит заполнение системы водой. Большие объемы жидкости, конечно, достаточно проблематично будет заливать мелкой тарой, к тому же на самую верхнюю точку.

Наиболее рационально будет использовать обычный вибрационный насос бытового предназначения. Для этого подготавливают вместительную емкость, наполняют водой. К насосу крепят хомутами заранее подготовленные шланги. Такой насос имеет погружной тип строения. Шланг, через который будет производиться забор воды, нужно опустить в подготовленный бак с водой. Шланг, из которого будет производиться выпуск воды, погружают в расширительный бачок. Включают насос, давление в системе должно составлять от полутора до двух атмосфер. При понижении следует добавлять воду в подготовленный бак и ниже опускать в него шланг. Когда отопительный комплекс заполнится, вода будет видна на дне расширительного бачка, можно считать систему заполненной.

Схема монтажа системы водяного отопления.

Излишки воздуха выйдут из труб при первой же топке через расширитель. Следует отметить, что во время отопительного сезона, когда в системе поддерживается постоянно высокая температура, вода будет постепенно испаряться из расширителя. Нужно проводить подпитку, доливая воду в расширитель до необходимого уровня. Следует следить и за температурой на термометре, прикрепленном к отопительному котлу. При достижении ее уровня выше 80°С вода в скором времени начнет кипеть и выплескиваться. В таком случае нужно перекрыть доступ кислорода в топку для снижения интенсивности горения.

Принцип работы и виды воздушного отопления

Различается два типа отопления воздухом:

  1. Закрытая технология подачи. Реализуется в системах с наличием калорифера и по типу повторяет отопительные конструкции с жидким теплоносителем, но с заменой последнего разогретым воздухом. Принцип прост: нагреватель канального типа прогревает воздушные потоки, которые затем транспортируются трубами в помещения. Располагать трубопроводы в комнатах можно как по периметру, так и в другом порядке.

  1. Открытая технология прогрева. Считается более практичной. Принцип: после прогревания воздуха теплогенератором, потоки подаются в помещение посредством труб с открытым концом. То есть поток при выходе из трубы перемешивается с воздухом в помещении, прогревая площадь. Остывший воздух направляется вниз, откуда по специальным трубам направляется в теплогенератор для последующего нагревания.

Также различаются системы по радиусу:

  • местные, которые подходят для локального обогрева одной комнаты, зоны;
  • центральные, применяемые в целях обогрева многоквартирных домов, производственных помещений.

Кроме того есть разделение по схемам с полной, частичной рециркуляцией теплоносителя и прямоточные.

Центральное отопление воздухом, которое часто встречается в торговых центрах, на производстве, относится к прямоточным схемам, где теплоноситель прогревается в центре строения, а затем подается в помещения через воздухораспределители. Центральное воздушное отопление вентиляцией может быть только канальным, поэтому в загородных особняках монтируется при необходимости транспортировки теплых потоков на большие расстояния. Если речь идет о небольших строениях, то организация схемы нецелесообразна, потому как требует покупки мощного вентиляционного оборудования.

Сборка воздушного пластинчатого теплообменника своими руками с вентилятором

Сделаем из пластинчатого теплообменника бытовой обогреватель. Его можно, например, подсоединить к котлу с водяной рубашкой.

Понадобится:

  • готовый пластинчатый теплообменник, небольшого размера;
  • патрубки для воздуховода;
  • вентилятор;
  • фанера для сборки каркаса (её размеры должны совпадать с размерами боковых стенок теплообменника) – 4 шт;
  • фанера для фронтальной части каркаса – 1 шт;
  • лист металла;
  • брусок (такой длины, чтобы хватило на рамку и 4 коротких бруска);
  • саморезы;
  • рулетка;
  • электролобзик;
  • шуруповёрт.

Ход работы:

  1. Из фанерных кусков сбивается ящик. Внутренние углы фиксируются при помощи брусков на саморезы. Теплообменник должен плотно вставляться в каркас.
  2. На одну сторону каркаса крепим лист металла, посередине прорезаем отверстие, в которое будет вставлен вентилятор.
  3. Делаем рамку из бруска. Крепим её на противоположной стороне каркаса.
  4. К рамке приделываются патрубки для воздухоотвода.

Установив такой прибор на пути следования холодного воздуха с улицы, можно получить свежий, но тёплый воздух. Потери тепла из-за вентиляции помещений сократятся в 3 раза.

Монтаж трубопроводов

Мы уже упоминали, что для трубопроводов лучше использовать трубы диаметром 3/4″, такой диаметр наиболее часто используется во всех отопительных системах и подходит по всем показателям для теплообменника бани.

Труба диаметром 3/4″

Трубы могут быть металлическими или пластиковыми. Можно пользоваться и гибкими гофрированными шлангами, но нужно иметь в виду, что у них значительно меньше диаметр условного прохода, а это негативно сказывается на скорости водяного потока.

Дадим несколько советов по монтажу трубопроводов.

  1. Старайтесь максимально сокращать длину трубопроводов, не делайте много поворотов и изгибов трубы. Ваша задача – создать наиболее благоприятные условия для циркуляции воды.

  2. При использовании пластиковых труб не допускайте их перегрева в местах соединения с теплообменниками. Наличие внутри воды не допустит их полного прорыва из-за потери прочности, вызванного нагревом, но деформации возможны.

  3. Не забывайте в самом низком месте поставить сливной кран. Если баня длительное время не используется, то в зимний период нужно спускать всю воду из системы.

  4. Во время соединения трубопроводов предусматривайте возможность их демонтажа для выполнения ремонтных или регламентных технических работ.
  5. Старайтесь, чтобы длина горизонтальных участков трубопровода была минимальной. Все такие участки монтируйте под углом не менее 10°. Такие мероприятия положительно сказываются на скорости потока воды.

Особенности устройства и принцип действия

Стандартный калорифер, независимо от способа передачи тепла, обязательно состоит из двух элементов:

  • теплообменник;
  • вентилятор.

Принцип действия любого калорифера основан на том, что теплоноситель характеризуется большей теплоотдачей, нежели окружающие воздушные потоки. Соответственно, проходя вдоль корпуса калорифера, воздушные массы, нагнетаемые лопастями вентилятора, способны нагреваться или охлаждаться.

Чтобы увеличить эффективность прибора, увеличивается полезная площадь теплообменника. Это достигается путем приваривания к трубам дополнительных металлических ребер.

Что делать с регулятором мощности?


Маленькое, недорогое устройство значительно сэкономит средства и поможет выставлять на теплообменнике нужную вам температуру.

Чтобы установить его на трубку теплообменника, нужно клеммами подключить термостат, а потом провода питания.

Теплообменник может стать отличным дополнением к печи, он повысит её эффективность. Его можно установить на вентиляционных отверстиях и греть проходящий в дом воздух, обеспечить дом горячей водой, заставить обычную печь отдавать больше тепла и много другое.

Печь на даче – не лишняя конструкция, так как в межсезонье погода может быть непредсказуемой. Кирпичная печь для дачи своими руками: виды печей, правильный выбор места, рекомендации по работе.

О том, как правильно рассчитать мощность отопительного котла, читайте в этой статье.

Как работает такая система?

Отопление воздухом очень практично. Счастливые владельцы, обогревающие свои дома таким способом, отмечают неоспоримые преимущества:

  • Абсолютная безопасность. Высокочувствительная автоматика четко контролирует все процессы. При малейшей угрозе утечки или другой опасности она моментально блокирует оборудование. Кроме того в системе отсутствуют наполненные теплоносителем трубы, следовательно в принципе невозможны их разрывы, подтекания и т.п. неприятности.
  • Высокая скорость обогрева. На полное прогревание помещения уходит от 20 до 40 минут, даже если начальная температура в доме была отрицательной.
  • Экономичность. Низкое энергопотребление, высокий КПД и отсутствие промежуточных теплоносителей делают воздушное отопление частного дома чрезвычайно выгодным.
  • Надежность и долговечность. При условии грамотного проектирования, монтажа, регулярном обслуживании и необходимом ремонте система прослужит минимум 20 лет.
  • Простота в эксплуатации. Автоматическое управление процессами запуска, остановки и сменой режимов позволяет без труда регулировать температуру в доме и одновременно страхует от возможных ошибок.
  • Доступная стоимость установки и достаточно быстрый срок окупаемости вложений.
  • Эстетичность.  Отсутствие в помещении привычных батарей дает возможность устанавливать окна практически любого размера, освобождает пространство и открывает возможности для дизайнерских экспериментов.

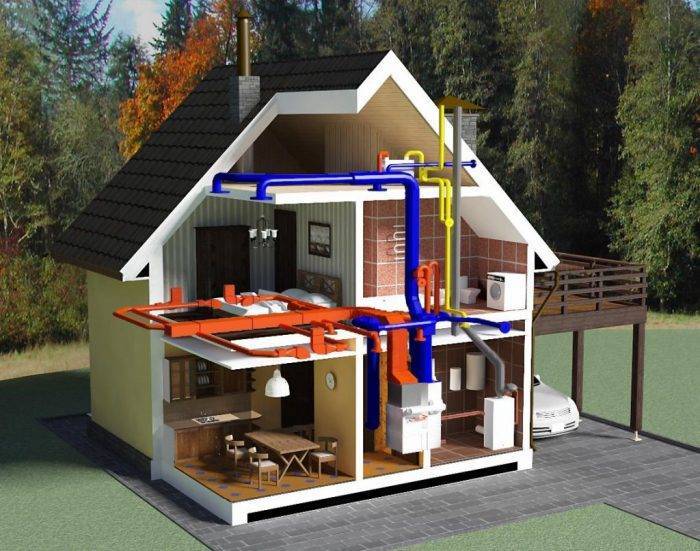

Традиционно системы воздушного отопления предполагают использование теплогенератора. Нагнетаемый в теплообменник воздух прогревается до 45-60° и, двигаясь  по воздуховодам, нагревает помещение. Остывший воздух через решетки в полу или по обратным воздуховодам возвращается в теплогенератор.

Основными частями теплогенератора являются теплообменник и направляющий воздух вентилятор

Разогрев воздуха можно осуществлять при помощи нескольких вариантов:

  • тепловым насосом;
  • газовой горелкой с использованием как баллонного, так и магистрального газа;
  • горячей водой из централизованной котельной;
  • дизельной горелкой.

Средний расход воздуха в системе  – от 1 000 до 3 800 куб. м в час, давление при этом составляет 150 Па. В больших помещениях могут появляться потери тепла из длинных воздуховодов. В таких случаях стоит подумать об обустройстве нескольких теплогенераторов, которые работают без воздуховодов. По подсчетам специалистов длина основного воздуховода не должна быть более 30, а ответвлений – 15 м.

Использование системы исключительно для обогрева помещений несколько нерационально, поэтому чаще всего в устройство внедряется блок охлаждения воздуха, от которого отводится внешний блок кондиционирования. Таким образом система совмещает в себе отопление и кондиционирование, позволяя поддерживать комфортную температуру в доме в любое время года. Кроме того можно использовать дополнительное оборудование: увлажнитель и стерилизатор воздуха, создавая в комнатах уникальный здоровый микроклимат.

Обустроить воздушное отопление коттеджа можно при помощи:

  • Естественной вентиляции. Самый простой вариант, когда воздух поднимается вследствие первоначального нагрева. В комнаты он попадает по воздуховодам, нагревает их и возвращается в теплообменник. Основные недостатки естественной вентиляции ярко проявляются в случае дополнительного поступления прохладного воздуха через двери или окна. В этом случае холодный воздух, которого оказывается больше, скапливается в нижней части помещения, создавая перекос температурного режима и мешая нормальному функционированию системы.
  • Принудительной вентиляции. Циркуляция воздуха обеспечивается вентилятором, создающим давление в системе. Помещение прогревается намного быстрее в силу большей скорости перемещения воздуха. Так же в устройствах с принудительной вентиляцией легче регулировать температуру в комнатах. Небольшим недостатком конструкции может считаться шум, доносящийся из воздуховодов.

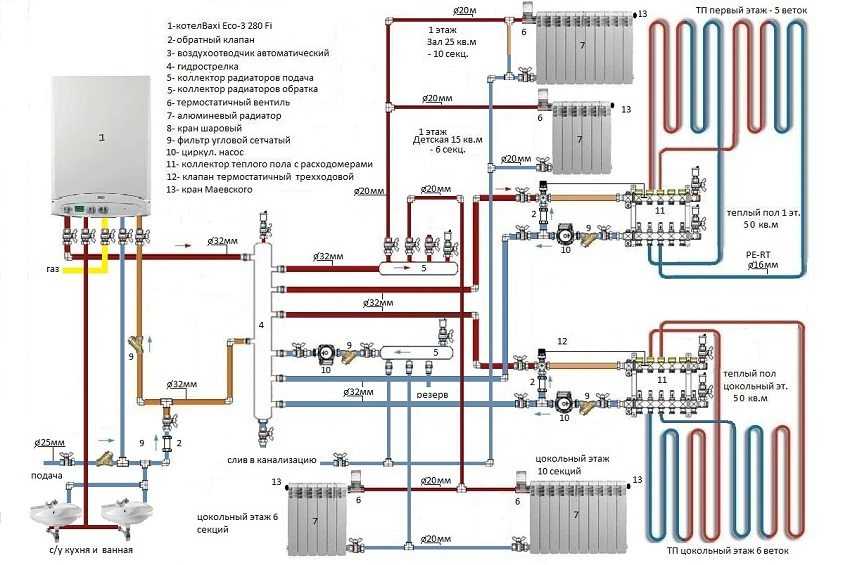

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов.

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

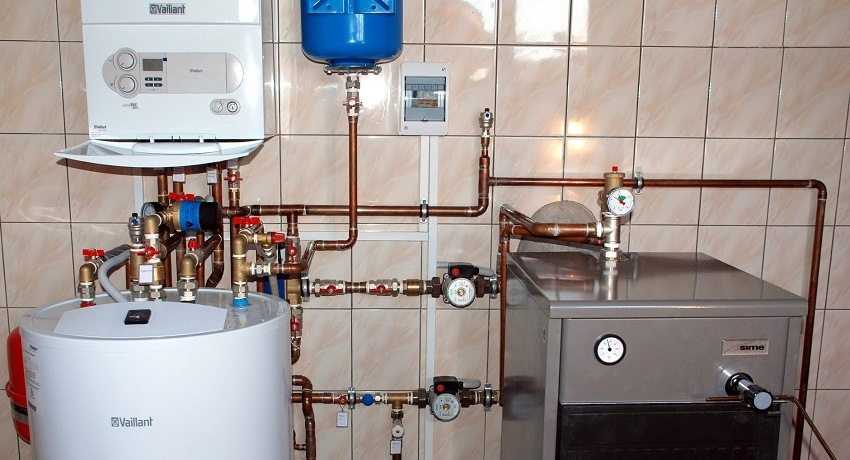

Коллекторная система отопления, составленная специалистом.

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

На заметку! Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

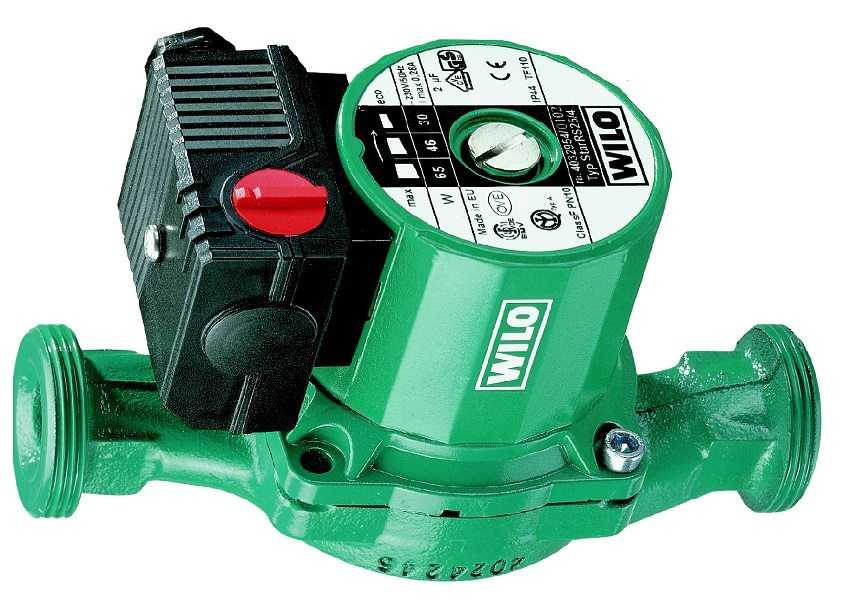

Циркуляционный насос для принудительной рециркуляции воды в системе отопления.

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

Технические критерии выбора

При выборе теплообменника необходимо, прежде всего, обращать внимание на такие параметры, как конструкция и мощность прибора, а также его стоимость. При использовании прибора с ёмкостью для воды, немаловажную роль играет выбор бака подходящего объёма

Конструкция

Для нагрева воды от отопительной системы используются приборы различных конструкций, отличающихся друг от друга скоростью и эффективностью нагрева:

  1. Со змеевиком. В данной конструкции функцию нагревательного элемента выполняет змеевик, заполняемый водой.

    Сложная форма элемента значительно ускоряет нагрев. Катушка может быть установлена внизу бака, либо вертикально – для более равномерного нагрева.

  2. С двумя змеевиками. Два змеевика обеспечивают ещё большую эффективность и скорость нагрева.
  3. Для теплового насоса. Отличается способом подключения к отопительной системе, может быть также оснащён змеевиком.
  4. Устройство с электрическим нагревателем. Дополнительный нагреватель ускоряет процесс нагрева. Данный вариант является золотой серединой между обычным теплообменником и электрическим водонагревателем.

Объём бака

Немаловажный фактор, который необходимо учитывать при выборе – это размер бака:

  1. Для небольших помещений подойдёт бак на сто литров. Это компактный и экономичный вариант, наиболее простой в транспортировке. Стоит помнить, что малый объём воды сохраняет тепло значительно меньшее время, поэтому нагревать его придётся чаще.
  2. Для большинства частных домов подойдёт бак объёмом 200 литров. Этого хватит на несколько сантехнических приборов, при этом температура будет держаться достаточно длительное время.
  3. Для больших домов подойдёт бак объёмом 500 литров. Такие баки используются также в производстве. Для большинства же помещений такой большой объём будет излишним и неэкономичным решением, так как для такого бака потребуется гораздо большее потребление энергии.
