Подключение электрического котла отопления

Принцип действия

Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.

Котел с ТЭНом

Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.

Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.

Электродный котел

У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».

Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.

Индукционный

В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.

Для чего нужно правильно обвязать электрокотел

Итак, что же такое обвязка котла отопления полипропиленом? Полипропилен в отоплении оправдан простотой его монтажа и доступными ценами.

Главное его преимущество – это невозможность такого явления, как коррозия, и поэтому он удобен для применения любого теплоносителя. Гладкая внутрення поверхность остаётся чистой долгое время, и трубы эксплуатируются много лет. Трубы из полипропилена применяют в системах любого типа.


Из недостатков можно выделить большой коэффициент теплового расширения, этот факт учитывается при их установке. Частично этот недостаток нивелируется применением армировки в трубах.

Обвязка котла полипропиленом имеет различие в зависимости от применяемого вида отопления:

  1. Газовое отопление. Обвязка газового оборудования предусматривает использование гидравлической стрелки и коллектора. В основном применяется схема обвязки для систем, где каждый контур оснащён насосным оборудованием. Этот метод рационален с точки зрения того, что встроенный в водонагревательный котёл насос будет создавать давление лишь на малом участке трубопровода – до коллектора. А дальше уже работают сетевые насосы. Использование газового котла при полипропиленовом обустройстве предусматривается без наличия металлических соединителей, но лишь при условии, что температура воды на подаче не превышает 80˚С.
  2. Твердотопливное отопление. Особенностью использования таких котлов отопления есть высокая инертность при остановке подачи топлива – пока в камере сгорания есть горючее котёл будет греть воду. Это отрицательно влияет на полипропилен. Поэтому обвязывая такие котлы нужно сразу на выходе (до 1,5 м) устанавливать металлические трубы, а потом уже использовать полипропилен.
  3. Электрическое отопление. Здесь также, аналогично с твердотопливными установками, полипропиленовые трубы применяются не сразу на выходе из котла, а на отдалении. Применение полипропилена в электрокотлах оправдывается наличием автоматики, свойственной им, которая предотвращает перегрев теплоносителя. Также предусматривается установка гидравлического аккумулятора и сбросных клапанов, защищающих от гидроударов.

Основное назначение обустройства электрокотла – это предотвращение перегрева отопительного оборудования. Поэтому правильно выполненная обвязка помогает снизить энергозатраты. Если выполнить работы корректно, то это позволит снизить контроль за перегревом котла и вероятность аварий.

А в случае отсутствия автоматики, обустройство играет определяющую роль, так как благодаря ей достигается максимальный эффект даже в оборудовании с невысоким КПД.

На чем можно сэкономить?

Электрическое отопление на сегодняшний день достаточно дорогостоящее. Если у вас часто выключают свет, тогда вам необходимо подключить генератор к дому. Сейчас мы представим вам основные советы, которые помогут снизить ваши затраты:

  1. Для экономии необходимо приобрести двухтарифный счетчик. С его помощью электричество можно включать только в ночное время. Если вы поступите так, тогда в квитанции коммунальных услуг увидите значительно меньшую сумму.
  2. Необходимо использовать специальные приборы для включения отопления в определенное время. Таким образом, ваш котел будет работать не всегда. В этом случае ваш агрегат будет работать только по мере необходимости.
  3. Радиаторы будут нагреваться больше, если котел будет размещен в нижней точке помещения.
  4. К системе вы можете подключить систему теплый пол. С его помощью обогрев помещения будет наиболее выгодный.

Благодаря этим этапам вы сможете значительно снизить цены на отопление. Если вы желаете, чтобы ваше оборудование прослужило больше времени, тогда необходимо регулярно проводить его осмотр.

Подготовка к установке электрического теплогенератора

Причиной растущей популярности самостоятельного подключения электрокотла является простой монтаж и легкость выполнения всех предварительных расчетов.

В отличие от сложного газового отопительного оборудования, электрические тепловые генераторы могут устанавливаться в любом месте системы, а также позволяют обеспечивать экологически чистый и максимально высокоэффективный обогрев помещения.

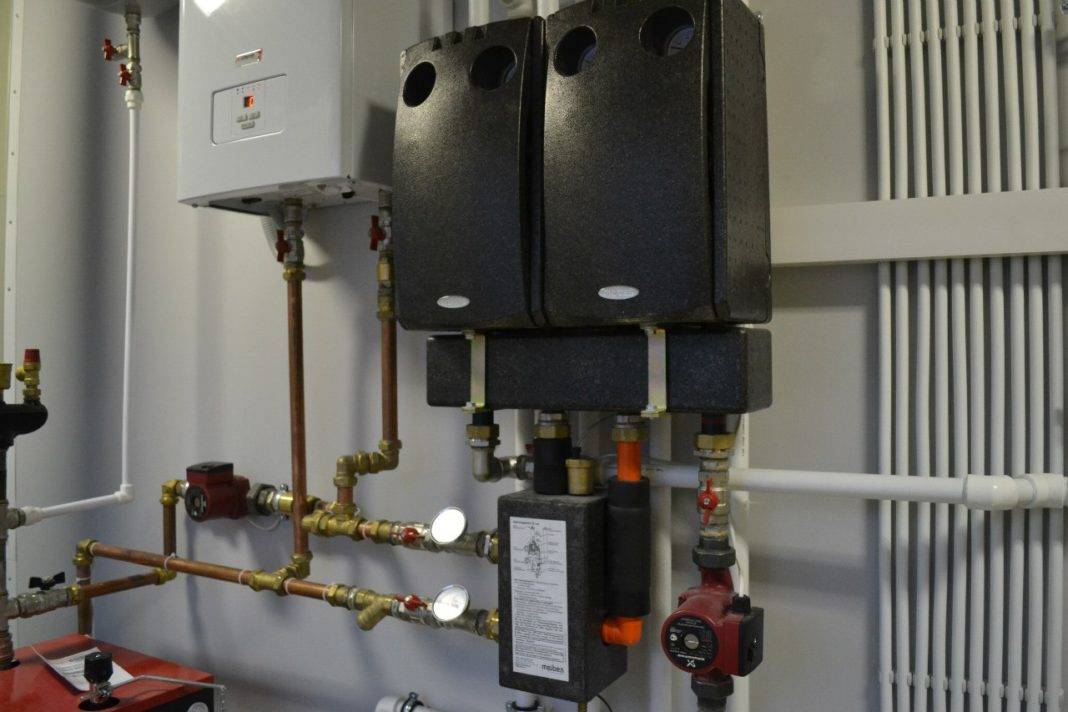

Электрокотел в отопительной системе

Перед тем, как приступить к установке оборудования, трубопроводную систему отопления требуется тщательно промыть несколько раз водопроводной водой под достаточным напором.

В давно установленной системе промывку следует производить только по направлению против тока теплового носителя. При визуальном осмотре нужно внимательно проверить соответствие положения оборудования с утвержденной проектной документацией, а также определить правильность подсоединения всех коммуникаций и показателей давления теплового носителя в системе.

  • полная проверка исправного состояния всей трубопроводной арматуры, установленной на участке перед электрокотлом;
  • перевод всей трубопроводной арматуры теплового генератора, системы отопления и горячего водоснабжения в положение «Сlоsеd»;
  • перевод всей запорной трубопроводной арматуры на подводе к отопительному оборудованию в положение «Ореn».

В системе электрического отопления жилого помещения не рекомендуется использовать, так называемые «незамерзайки», которые очень часто становятся основной причиной выхода из строя резиновых элементов оборудования. На вход в систему в обязательном порядке устанавливается стандартная фильтрующая система, дополненная грязевиком.

Только после того, как отопительная система будет полностью заполнена теплоносителем, осуществляется проверка герметичности соединений.

Нюансы монтажа

Прежде всего, следует сказать, что существует два типа систем с электрическим теплогенератором:

  1. С естественным давлением на теплоноситель (электрокотел располагается внизу цепи).
  2. С принудительной циркуляцией (видео с подробным разбором установки насоса вы можете найти на сайте). Возможно расположение котла в любой точке цепи (за исключением самой высокой).

Многие владельцы частного дома устанавливают не один, а два электрокотла. «на всякий случай». Если резервное устройство работает не на всю мощность, то монтаж электрического котла производится параллельно, так, чтобы оба генератора работали с одинаковой силой.

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Процесс установки своими руками

Подготовка отопительного электрического агрегата к работе состоит из нескольких этапов. От правильности выполнения каждого из них зависит долговечность службы и безопасность эксплуатации.

Основными этапами работ являются:

  • подготовка места для монтажа;
  • обвязка котла;
  • подключение к электросети и заземление;
  • пробный запуск.

Если у владельца есть знания в электротехнике и прокладке систем для отопления домов, то можно своими руками провести весь комплекс монтажных и пусконаладочных работ.

Подготовительные работы

Перед проведением монтажных работ нужно подготовить схемы подключения электрокотла к нагревательному контуру и бытовой сети. Выбор размеров труб и их сортамент должен быть согласован с техпараметрами насоса, используемого для прокачки теплоносителя в магистрали системы.

Подбирая сечение кабеля для подсоединения установки к бытовой электрической сети, нужно учитывать мощность прибора. При использовании отопителей до 5 кВт разрешено подключение к однофазной линии, а более мощные агрегаты требуют для своего функционирования 380 В.

Разметка для монтажа проводится при помощи уровня, т. к. различные модели установок требуют только горизонтального или вертикального размещения. При помощи указанного инструмента также проверяется правильность навешивания аппарата после завершения монтажных работ.

Напольные агрегаты устанавливаются с применением штатных опор, которые входят в комплект поставки. В некоторых случаях допускается монтаж оборудования на теплоизоляционную площадку, способную выдержать массу устанавливаемого котла.

Обвязка котла

Схема обвязки электрокотла.

Для тэновых аппаратов в моноблочном исполнении, которые уже укомплектованы насосным агрегатом и гидроаккумулятором, достаточно подвести к соответствующим патрубкам прямую и обратную магистраль. К обратке подключается трубопровод для подпитки системы водой.

При навешивании простого тэнового оборудования с отсутствующим насосом и расширительным баком, все компоненты подключаются по схеме, рекомендованной производителем.

Прокладываются трубопроводы и проводится врезка в магистраль насосного агрегата. Дополнительно монтируется фильтр и группа безопасности.

Прямая магистраль и обратка соединяются с соответствующими патрубками нагревательного аппарата. В процессе работы используется уплотняющая лента.

Подключение к сети и заземление

Электрокотлы подсоединяют напрямую к счетчику посредством связки автовыключателя и УЗО. Автоматы монтируются на каждую фазу отдельно. Сечение проводов подбирается по потребляемой мощности.

Электроприбор 18 кВт для подключения требует применения проводов с медными жилами, имеющими поперечное сечение 10 кв. мм.

Ноль и земля присоединяются к агрегату одинаково. Электрические установки большой мощности требуют качественного заземления. Из корпуса отопительного аппарата выводится кабель нужного сечения до вкопанных в грунт электродов.

Наружную защиту располагают в точке, где будут отсутствовать люди при пробое электросети. Металлические штыри желательно разместить в грунте на расстоянии не более 1 м от фундамента здания.

Пробный пуск

Перед проведением пробного пуска нужно проверить целостность изоляции на всех кабелях, надежность крепления проводов и соединительных муфт, кранов и стыков труб. Дальше система заполняется водой. Воздух из магистрали выпускается через специальный клапан.

Давление в системе контролируется при помощи манометра, входящего в группу безопасности. Для большинства котлов оно составляет 1,3-2,0 бар в рабочем состоянии и 1,0-1,3 при отключенном агрегате.

После заполнения магистрали теплоносителем подается напряжение и выставляется необходимая температура при помощи блока управления.

Обогрев электрокотлом дает результат при его подключении в доме среднего и небольшого размера. Использование такой установки считается безопасным и экологическим способом поддержания оптимальной температуры в жилом помещении.

Установка электрокотла для отопления частного дома: правила

После того, как вы определились с выбором устройства для нагрева воды в вашей отопительной системе, следует установить котел. Но стоит понимать, что от качества установки, зависит дальнейшая работа электрокотла.

Тип установки электрокотла:

  • Настенный;
  • Напольный.

Для того чтобы произвести монтаж нагревательного электрического устройства, необходим специальный инструмент, который включает в себя перфоратор, дюбеля и молоток.

Но перед установкой производится разметка. Если устройство адаптировано к настенному монтажу, то разметка осуществляется при помощи маркера и уровня.

Производя разметку на стене, обязательно убедитесь в том, что она способна выдержать вес устройства. После этого, на стене маркером отмечаются точки для сверления отверстий.

Далее, используя перфоратор с буром определенного диаметра, просверливаются отверстия, в которые после при помощи молотка, забиваются пластиковые дюбеля. Затем, используя саморезы, к стене монтируется крепежная конструкция самого котла.

Если котел напольного типа, то в данном случае, к полу крепится специальная конструкция, на которую устанавливается устройство.

После произведения монтажных работ, уровнем необходимо проверить качество работы. Если крепежный элемент установлен правильно, то можно производить установку электрического котла.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

  1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
  2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
  3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
  4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
  5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Схемы отопления частного дома с электрокотлом

Самая простая схема отопления частного дома с принудительной циркуляцией ТЭНовым моноблочным электрокотлом, в котором уже имеются расширительный бак, циркуляционный насос, предохранительный клапан и воздухоотводчик.

Схема отопления частного дома с простым электрокотлом, не имеющим расширительного бака и циркуляционного насоса.

Упрощенная схема применения электрокотла в качестве резервного отопительного оборудования в связке с основным котлом и буферной емкостью. Электрокотел можно использовать во время действия ночной зоны суток со сниженными тарифами, а днем буферная емкость еще длительное время будет отдавать накопленное тепло.

Схема подключения двухконтурного электрического котла.

Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.

Схема отопления дома с электрическим котлом

Практикуют несколько способов организации системы обогрева. Ниже приведены наиболее востребованные:

  1. Радиаторное отопление совмещено с «теплым полом».
  2. Электрический котел подключен параллельно с дровяным и используется как вспомогательный.
  3. Используется термоаккумулятор.

Схема отопления дома.

Работающий в низкотемпературном режиме (+28…+40 °С) «теплый пол» подключают через смесительный узел, который разбавляет горячую воду остывшей обраткой.

Во втором варианте в трубы врезают 3-ходовой и обратный клапаны, перенаправляющие рабочую среду по сигналу термодатчика на электрокотел. Систему делают комбинированной, чтобы при отключении напряжения обеспечивалась естественная циркуляция теплоносителя:

  • подачу начинают вертикальным разгонным коллектором;
  • трубы монтируют с уклоном в 3 мм на 1 п. м.

Накапливающий тепло аккумулятор позволяет эксплуатировать котел только в ночное время, когда электричество стоит в 2 раза дешевле (необходимо установить 2-тарифный счетчик). Днем горячая вода из емкости порционно добавляется через смесительный узел в отопительный контур.

Зачем нужен теплоаккумулятор

Теплоаккумулятор представляет собой бак, который подключается к котлу и водяному контуру. Корпус его надёжно укрыт теплоизолятором и позволяет аккумулировать тёплую воду для контура, а затем обогревать помещение около суток при отключенном котле.

Как действует теплоаккумулятор:

  1. Отопительный агрегат загружают топливом, разжигают его.
  2. Циркуляционный насос прокачивает теплоноситель по теплообменнику. Холодная вода из нижней части бака устремляется в котёл, в верхнюю часть прибывает уже нагретая вода. Так как плотность холодной и горячей жидкости разная, перемешиваться она не будет. Так бак постепенно заполнится горячей водой.
  3. Если расчёты выполнены верно, когда топливо прогорит, ёмкость окажется наполненной горячей водой нужной температуры. Хорошая термоизоляция сохранит теплоноситель горячим длительное время.
  4. Когда котёл не функционирует, система отопления продолжает выполнять свою задачу. Циркуляционный насос отопительного контура прогоняет теплоноситель по системе. Вода забирается из верхней «горячей зоны» бака.
  5. В обратку вода возвращается уже охлажденной, так теплоаккумулятор постепенно отдаст накопленное тепло.

В реальных условиях, отбор воды в систему отопления идёт беспрерывно. Теплоаккумулятор накапливает «лишнее», в данный момент, невостребованное тепло.

Аккумулятор объёмом 3 тонны, с запасом воды температурой 40-80°C сможет сутки отапливать дом площадью 80 кв.м. Эти параметры соответствуют 170-175 кВт час. тепла.

Обычный котёл нужно растапливать до пяти раз в сутки. Если поставлен теплоаккумулятор, периодичность закладки топлива в камеру сгорания сократится в пять раз. Нагретая вода в баке будет постепенно отдавать энергию тепла радиаторам. Твердотопливный котёл будет работать гораздо экономичней. Такая схема подключения отопительного котла в частном доме позволяет без снижения мощности котла длительно обогревать помещение.

Очень выгодно теплоаккумулятор ставить в паре с электрокотлом, когда экономия энергоресурсов особенно актуальна.

Правила безопасности

При установке котла необходимо соблюдение следующих мер безопасности:

  • Все работы должны проводиться на отключённом участке электросети.
  • Проводка должна соответствовать мощности прибора.
  • Обязательно выполняется заземление устройства.
  • Между строительными конструкциями и корпусом котла необходимо соблюсти все рекомендованные расстояния.
  • Силовые кабели монтируются в герметичные защитные кожухи для их защиты от попадания воды.
  • Силовая линия, питающая аппарат, снабжается индивидуальным автоматом отключения.
  • Обвязка котла крепится к стене или опорам для снижения нагрузки на его корпус.
  • Стена, на которую крепится прибор, защищается от перегрева листом негорючего материала.
  • Электрический котёл не устанавливается рядом с источниками воды или водопроводом.

Несоблюдение этих правил может не только привести к выходу из строя устройства, но и привести к человеческим жертвам. Избежать печальных последствий несложно, если тщательно и не торопясь поводить все работы в соответствии с рекомендациями.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится

Подсоединение устройства к системе отопления

Установка котла сопровождается его надежной фиксацией к стене. ТЭНовые устройства следует подвесить на уровне в 1,5 м от поверхности пола или больше. Если же речь идет о других двух разновидностях оборудования, то их можно установить ниже, насколько это будет удобно для выполнения обвязки. Две последних разновидности теплогенераторов устанавливаются вертикально.

Подключить ТЭНовый котел с циркуляционным насосом и автоматикой безопасности к отоплению очень просто. Выходные патрубки должны быть подсоединены к трубопроводам с помощью шарового крана, который снабжается американками для удобства. К обратной магистрали подсоединяется мембранный расширительный бак, на ней устанавливается сетчатый фильтр, который еще называется грязевиком. Для его удобного очищения перед грязевиком следует установить дополнительный шаровой кран. Это позволит исключить необходимость опорожнения всей системы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
