Светодиодные лампы для уличного освещения на столбы

Тип ламп и мощность

Сейчас у нас эра светодиодного освещения, но, несмотря на это, активно используются и другие типы ламп. В уличных светильниках обычно применяются такие лампы:

  • лампы накаливания – это уже пережиток прошлого, с ними активно борются на законодательном уровне, но производители и потребители обходят запреты, продолжая использовать «лампочки Ильича». Основная причина – низкая стоимость, да и свет от них многим нравится. Главный минус – невысокая долговечность, и если лампочку над крыльцом можно будет менять часто, то при наличии на участке нескольких высоких фонарей постоянная замена ламп станет проблематичной;
  • галогенные лампы – усовершенствованный вариант ламп накаливания. За счет наличия в колбе галогена удается в 2-3 раза продлить срок службы лампы, сохраняя при этом приятный теплый свет. Стоят галогенные лампы недорого и вполне могут использоваться на участке, а если снабдить приборы освещения датчиками движения, то удастся значительно продлить срок службы каждой лампы;
  • люминесцентные лампы в разы долговечнее ламп накаливания, используют гораздо меньше электроэнергии, могут давать свет любой температуры, но на улице их использовать не всегда оправданно, так как могут быть проблемы с включением на морозе. Кроме того, люминесцентные лампы чувствительны к перепадам напряжения, а загородные участки часто имеют подобную проблему. Срок службы лампы может снижаться от частых стартов, потому идея сэкономить и установить датчики движения может обернуться провалом. Добавим сюда проблемы с утилизацией, необходимость ждать 30-40 секунд, пока лампа разгорится, мерцание и сложную схему подключения, чтобы понять, что это не лучший вариант для уличного освещения;
  • светодиодные лампы долго служат (20-50 тыс. часов), в 6-9 раз долговечнее ламп накаливания, не мерцают, не требуют особенной утилизации, на них не влияют скачки напряжения, количество стартов, им не требуется время, чтобы разгореться, они прочны, просты в установке и дают приятный свет, температура которого может быть разной. Главный минус – цена, зато менять лампы в высоких светильниках по всему участку придется не скоро.

Что же касается мощности, то мы все привыкли ориентироваться на лампы накаливания, прекрасно представляя себе, как светит лампа на 40 Вт или лампа на 100 Вт. Опираться лучше не на мощность, а на световой поток. Так, лампа накаливания мощностью 40 Вт дает световой поток 470-500 лм. Примерно такой же поток света даст светодиодная лампа мощностью 4-5 Вт. Чтобы было удобнее, производители энергосберегающих ламп всегда указывают эквивалент светового потока от лампы накаливания. На этом же эквиваленте построены все рекомендации по освещению. Дачный участок лучше подсвечивать лампами мощностью 50-120 Вт, для локального освещения сгодятся лампочки мощностью 20-45 Вт, а для декоративной подсветки мощность может быть не более 20 Вт.

Отрицательные свойства уличного освещения

Основная задача инженера проектировщика уличного освещения на автомобильной дороге и магистрали выбрать осветительные приборы таким образом, чтобы они:

  1. не ослепляли водителей и пешеходов.
  2. соответствовали невысокому расходу электрической энергии.
  3. отвечали требованиям экологической безопасности.

В результате попадания светового потока в глаза, водитель теряет внимание, что негативно сказывается на безопасности. Для недопущения подобных случаев необходимо устанавливать светильники без рассеивающего эффекта, световой поток направляется строго вниз, без отклонений в стороны. . Для приемлемого расхода электрической энергии и минимизации светового загрязнения, т.е

освещения объектов, не требующих этого необходимо:

Для приемлемого расхода электрической энергии и минимизации светового загрязнения, т.е. освещения объектов, не требующих этого необходимо:

  • выбираются лампы требуемой мощности;
  • рассчитывается требуемое количество ламп, высота их подвеса и направленность светового потока;
  • правильно выбирается конструкция светильника.
  • кривая силы света (КСС) характеризует угол распределения светового потока. Для уличного (магистрального) освещения применяют полуширокую Л (140о) широкую М (160о) КСС. Это позволяет равномерно осветить участок по всей его протяженности, без создания ослепляющих зон.

Схема КСС полуширокого и широкого типа

Установка металлических опор

Установка опорных конструкций из металла — вне зависимости от их разновидности — отличается лишь объемом работ и небольшими деталями. В целом же технологический процесс очень похож.

Подготовительные работы

Прежде чем приступать к работе, подготавливают траншею для укладки силового кабеля. Углубление должно иметь квадратное сечение, где сторона будет равна 1 м. Глубина ямы — 80 см или больше (зависит от разновидности устанавливаемого столба).

Далее пробуривают скважину на дне траншеи. Глубина ее определяется типом опоры и должна примерно на 100 мм превышать ее в диаметре.

Дно ямы засыпают слоем песка, смешанного со щебнем. Если используют только песок, его смачивают водой. Такую основу легче утрамбовывать.

Прокладка силового кабеля

Следующий этап — подводка к осветительному прибору силового кабеля. Делается это подземным или наземным способом. Чаще всего кабель подводят под землей. Под него подсыпают прокладку из чистого песка. Сверху укладывают сигнальную ленту. Ее наличие позволит предотвратить случайное повреждение магистрали и поражение электричеством.

Крепление кронштейнов

В нижней части опоры имеется специальное отверстие. Через него заводят силовой кабель, протягивая его затем вверх. Когда эта операция выполнена, вверху опоры закрепляют кронштейны под светильники. Количество рожков на кронштейне подбирают заранее — до начала монтажа. Далее светильники подключают и монтируют в них лампочки.

Монтаж металлических опор

В скважину устанавливают столб, центрируют его, выравнивают по вертикали и закрепляют временными распорками. Правильность установки проверяют при помощи строительного уровня. Заполняют имеющиеся в скважине пустоты бетоном. Когда он полностью высохнет, убирают подпорки. Опорная конструкция для уличного освещения установлена.

Однако прежде чем запустить опору в эксплуатацию, необходимо провести еще ряд работ, в том числе проверить целостность кабеля. Также необходимо создать заземление. Без него систему нельзя считать безопасной в эксплуатации.

Для организации заземления понадобится заземляющий трос. Один его конец прикрепляют к болту (находится в нижней части столба), куда осуществляется ввод силового кабеля. Второй конец фиксируют к заземлительному контуру.

Обратите внимание! Сопротивление контура заземления должно составлять не менее 40 Ом. Наиболее востребованы на сегодняшний день два типа заземлительных систем:

Наиболее востребованы на сегодняшний день два типа заземлительных систем:

  1. Трехфазные сети с наглухо заземленными нейтралями. TN-S качественно защищают от удара электрическим током. Такие системы монтируют рядом со школами и многолюдными улицами.
  2. Для уличного освещения рекомендуется использовать изолированные проводники с четырьмя жилами сечением 25 мм. Внутри кабеля находится стальная оцинкованная лента, выступающая в качестве заземляющего устройства.

Столбы устанавливают таким образом, чтобы они находились на не слишком сырых участках земли. Дистанция между опорами выбирается так, чтобы осветительные приборы полностью освещали все нужные зоны. При этом светильники не должны отдавать мощные потоки света в окна близлежащих зданий. Следует избегать перехлестов световых потоков от разных светильников. Во-первых, это напрасная трата электричества, во-вторых, на таких участках освещение будет слишком ярким.

Установка фланцевых опор

После установки закладных блоков (фланцевых опор) их центрируют. Делают это с использованием арматуры, забиваемой в стенки траншеи. Далее в отверстия заливают бетон, уплотняемый вибратором. К закладным прикрепляют стойку на болты. Завершается установка креплением кабеля сип к сфг (силовая фланцевая граненая).

Поэтапное выполнение (монтаж и подключение)

Начинать работу по организации освещения участка надо с нанесения на план расположения светильников. Для выбора количества осветительных приборов можно воспользоваться СНиП (или более современными СП – актуализированными СНиП). Для домашнего применения они не обязательны, но их изучение позволит сориентироваться в минимально необходимом количестве светильников.

Таблица норм освещенности основных уличных объектов.
ТерриторияГлавные и вспомогательные входы парков, санаториев, выставок и стадионовТротуары, подъезды, проходы и центральные аллеиБоковые аллеи и вспомогательные входы парковОткрытые автостоянки на улицах всех категорий, проезды между рядами гаражей боксового типа
Минимальная освещенность, лк6416

Нормы освещенности общественных территорий можно соотнести с несущими примерно ту же функцию участками частных владений и пересчитать люксы в люмены. Для этого освещенность в люксах надо разделить на площадь освещаемой территории в квадратных метрах. Получится минимально необходимый световой поток, под который надо подобрать мощность осветительных приборов и их количество.

Так как прокладка кабеля или самонесущего провода подвесным способом в таких случаях неприемлема по эстетическим резонам, в 99% случаев выбирается подземное обустройство линий. Поэтому на план надо нанести и будущие траншеи. Пока все на бумаге, проект легко оптимизировать и минимизировать в плане объемов работ. После начала выемки грунта сделать это будет сложнее.


План расположения оборудования.

Согласно этому плану, надо выкопать от распределительного щита траншеи глубиной 70 см, а в местах установки светильников на земле – ямки размером чуть больше основания. В траншеях надо обустроить песчаную подушку толщиной 100 мм.


Готовая траншея.

После этого надо уложить кабель (если выбран вариант с бронированной оболочкой) либо пластиковые трубы диаметром 22 мм для защиты линий от повреждения. В местах будущей установки источников освещения труба выводится на поверхность, потом снова уходит в землю к следующему светильнику. К этому моменту должна быть полная ясность, как группируются светильники.


Схема соединения групп светильников.

В зависимости от схемы у каждого места установки может быть два или три выхода трубы. Для каждой группы осветителей используется свой «трубопровод».

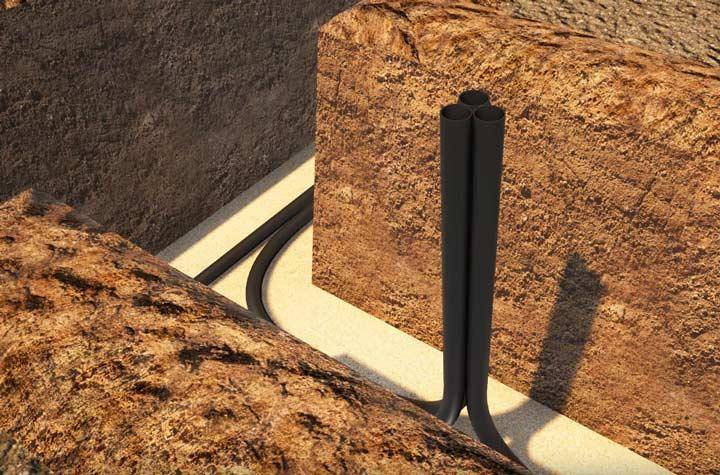

Вывод труб на поверхность.

После с помощью троса в трубу затягиваются отрезки кабеля с запасом на выходе 30-40 см для будущего подсоединения.


Кабель, готов к монтажу.

Далее можно засыпать трубу песком слоем 100..150 мм и закопать. Очень полезно поверх песчаной подушки положить сигнальную ленту. При земляных работах в будущем она предупредит о том, что глубже проходит кабельная линия.


Сигнальная лента.

В итоге должен получиться такой «бутерброд»:


Разрез траншеи после окончания работ.

Следующий шаг – установка уличных фонарей. Она выполняется согласно конструкции устройства и инструкции изготовителя:

  • некоторые осветительные приборы требуют обустройства и заливки бетонных фундаментов;
  • другие имеют подпятник, требующий лишь гравийной засыпки для дренажа;
  • для подвесных фонарей не нужно ничего.

После этого можно выполнить соединение проводников кабеля в распредкоробках. Удобно для этого использовать клеммы Vago или подобные. Для защиты монтажа его желательно залить специальным эпоксидным компаундом.


Распределительная коробка, залитая компаундом.

Последним шагом выполняется подключение уличных светильников, их окончательная сборка, подключение питающей стороны кабеля к распределительному щиту. После этого можно подавать напряжение, опробовать схему коммутации, настраивать автоматику и, в итоге, наслаждаться качественно выполненным освещением.

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Виды светодиодных светильников уличного освещения

Промышленные осветительные приборы:

Магистральные — освещение дорог, тротуаров, площадей, проспектов, автомагистралей, парков; подсветка дорожных знаков, крутых поворотов, мостов. Светильники обладают высокой прочностью и снабжены антивандальным корпусом, устойчивы к жаркой погоде и морозам, влагостойки. Вдоль дорог и автомагистралей приборы устанавливаются на большой высоте.

Магистральный вариант

Светодиодные уличные осветительные приборы долговечны (срок службы до 100 тыс. часов) и прочны, поэтому их легко обслуживать после монтажа. Свет от таких приборов близок к дневному освещению и не ослепляет водителей. Дороги класса А снабжаются светильниками мощностью от 100 до 220 Вт, для дорог класса Б и С чаще всего применяются осветительные приборы мощностью от 60 до 100 Вт.

Светильники для транспортных объектов. Особенное значение имеет освещение аэропортов — оно выполняет архитектурную и функциональную роль. Выход из строя хоть одного прибора может иметь непоправимые последствия, и светодиодные светильники по своим характеристикам в этом случае становятся незаменимыми. Они используются для освещения АЗС, стоянок. Особый смысл приобретает освещенность водных, автобусных и железнодорожных вокзалов. Здесь светильники выполняют и основную — осветительную функцию, и декоративную. Для приезжающих людей вокзал представляет собой лицо, визитную карточку населённого пункта.

Архитектурные светильники служат для дизайнерского освещения офисных построек, домов, придомовых (ландшафтных) территорий, скульптур, памятников и др. Для памятников архитектуры применяется принцип повторения внешнего облика зданий при дневном освещении.

Архитектурный вариант

В других случаях подсветка выделяет достоинства сооружений и скрывает недостатки. Подсветка современных и необычных объектов зачастую имеет новаторский и самобытный смысл. Такие здания или сооружения видоизменяют световыми потоками, превращая их в арт-объект. Кроме прожекторов, используются встраиваемые, фасадные и линейные светильники.

  • Светильники для рекламы создают постоянную подсветку щитов и информационных объектов. Чаще используется освещение при помощи прожекторов. Для небольших щитов, букв, вывесок применяются светодиодные ленты, модули, стробы, салюты, шлейфы и клип-лайты. Устанавливаются светодиодные экраны, демонстрирующие рекламные объявления, изображения, акции.
  • Светодиодные прожекторы для уличного освещения. Их основное назначение: освещение удалённых объектов. Могут применяться в любых сферах, дают большой диапазон мощностей с применением белых и цветных светодиодов. Одним из преимуществ светодиодных прожекторов является простота их монтажа. Они могут устанавливаться на любые виды опорных поверхностей, поэтому широко используются для аэропортов, вокзалов, архитектурных объектов, наружной рекламы, строительных площадок, спортивных площадок и др.

  •  Светильники для фонтанов и бассейнов. Прибор такого типа должен быть максимально влагозащищённым. Особая конструкция корпуса снабжена дополнительной гарантией герметичности светильника. Это обусловлено тем, что светодиодные светильники устанавливаются не только на внешней стороне бассейнов и фонтанов, но и внутри, в воде. В открытых муниципальных бассейнах применяются контурные и подводные приборы. Последние снабжены разноцветными диодами и способны при помощи пульта дистанционного управления воспроизводить даже цветомузыку.

Декоративные светодиодные светильники уличного освещения:

    • Наземные осветительные приборы. Они направлены на освещение придомовых территорий, парков, садов и др. Как правило, имеют отличное дизайнерское оформление и выполняют декоративную функцию.
    • Ландшафтные (садовые, парковые) светильники используют для подсветки дорожек, клумб, цветников. Используются на территориях частных домов, коттеджей, во дворах. Особенно подходят ландшафтные светодиодные светильники для дачи или сада.

  • Кованые светильники крепятся на фасады или уличные столбы. Основная функция – декоративная. Выглядят такие приборы очень красиво и изысканно. Прекрасно освещают пространство.
  • Газонные светильники на штыре. Как правило, имеют небольшую мощность и работают от пальчиковых батареек. Служат подсветкой и выполняют декоративную функцию.

Следует отметить, что некоторые виды промышленных светильников могут служить для освещения частных объектов, а декоративные — использоваться в масштабах городских инфраструктур.

По каким критериям выбирают наружное освещение

Ответственность выбора освещения для городских территорий не должна обсуждаться. Все должно быть продумано и выполнено с максимальной точностью. Каждый светильник или фонарь обязан соответствовать списку норм:

  1. Каждый фонарь должен хорошо освещать прилегающие территории независимо от его размещения. Светильник должен соответствовать всем нормам и требованиям.
  2. Каждый осветительный прибор должен давать дополнительную безопасность на дороге и в пешеходной зоне. Уже давно доказано, что из-за плохого освещения аварии случаются в несколько раз чаще.
  3. Все фонари и лампы должны выглядеть эстетично и не «резать» глаз прохожих. Они должны выполнять архитектурную и дизайнерскую функции.
  4. Каждый фонарь должен иметь большой эксплуатационный срок, чтобы их не пришлось менять каждый год. Долговечность — очень важный критерий, ведь все осветительные приборы работают часами и постоянно подаются невероятному напряжению и нагрузке. Поэтому корпус таких фонарей должен обладать максимальной прочностью, надежностью и устойчивостью к повреждениям. Плафоны обычно имеют удароустойчивое стекло.
  5. Экономия — наверное, самый главный из факторов, особенно в странах СНГ. Современный мир имеет катастрофические энергетические проблемы, поэтому нужно экономить на этом параметре. Небольшой город потребляет невероятное количество энергии в сутки, поэтому нужно заменять устаревшие фонари на более экономичные варианты. Лучший вариант — светодиодное освещение, которое к тому же обладает большим эксплуатационным сроком и надежностью.

Почему уличные фонари на светодиодах лучше?

Наружные осветительные приборы необходимы для освещения в ночное время на улицах, в парках и скверах, вдоль дорог, на территориях предприятий. Они также востребованы на участках частных домов. Их основная задача состоит в создании условий для безопасного передвижения людей и транспорта.

Фонарь светодиодный уличный может применяться не только с целью обычного наружного освещения. Возможности светодиодов позволяют использовать светильники и как декоративное оформление в общественных местах и на личных участках.

Ландшафтный дизайн, созданный с помощью наружного освещения, в частных домах приобретает все большую популярность. Светодиодные фонари уличные часто применяются в архитектурной подсветке зданий и сооружений.

Светодиодный уличный фонарь – это сочетание практичности и эстетичности.

Основные достоинства светодиодного освещения

Почему их использование выгоднее, чем традиционные источники света? Этому есть много объяснений.

  • Экономия электроэнергии – по сравнению с обычными лампами накаливания экономичнее в 10 раз, с люминесцентными – в 1,5 – 2 раза.
  • При такой экономичности они способны выдавать световой поток, идентичный по мощности люминесцентной лампе.
  • Благодаря небольшому энергопотреблению в городской электросети не происходит перегрузки, уменьшается количество сбоев ее работы.
  • Длительный срок эксплуатации – светодиодные лампы хорошего качества прослужат минимум 50000 часов. Это равнозначно 25 годам работы в ночное время, 10 – 15 годам непрерывного свечения.
  • Долгий срок службы ламп в уличных светильниках позволяет значительно сократить расходы на их замену и обслуживание фонарей.
  • Простота технического обслуживания таких фонарей, а также отсутствие необходимости частого доступа к светильникам, позволяют располагать их в труднодоступных местах и на большой высоте.
  • В отличие от люминесцентных ламп на светодиоды не оказывает влияния количество включений-выключений фонарей.
  • Кроме того, на полную мощность светодиоды начинают работать практически моментально после их включения. Им не нужно время на разогрев конструкции.
  • Светодиодный фонарь уличного освещения может иметь регулировку мощности в зависимости от требований по освещенности.
  • Отсутствие стеклянной оболочки, которая является наиболее слабым звеном у других видов источников света, делает светодиодные лампы весьма устойчивыми к механическим воздействиям и вибрации.
  • Фонари светодиодные уличного освещения имеют спектр излучения достаточно близкий к естественному солнечному свету (лидером по-прежнему является лампа накаливания).
  • При необходимости в светильники можно поставить цветные светодиоды.
  • Световой поток, который создается светодиодными лампами, ровный и постоянный. Светодиоды обеспечивают равномерное освещение достаточно большого пространства вокруг фонаря.
  • Экологически чистые источники света, за счет отсутствия вредных материалов.

Все эти достоинства светодиодных ламп присущи только качественным источникам света.

Недостаточно широкое распространение в городах фонари уличного освещения светодиодные имеют чаще всего из-за того, что цена на качественные модели весьма приличная. Заменить все осветительные приборы в городском хозяйстве достаточно трудно.

Но постепенная установка светодиодных фонарей вместо традиционных источников общественного освещения в итоге оправдывает себя очень быстро. Экономия электроэнергии и меньшие затраты на обслуживание позволяют окупить стоимость светодиодных фонарей за короткий срок.

Сравнение газоразрядных и светодиодных светильников

Также относительным недостатком таких осветительных приборов можно назвать снижение мощности светового потока при перегреве светодиодов. При достижении критического значения нагревания, светодиоды могут выйти из строя. Этот недостаток можно решить при помощи устройства качественного теплоотвода.

Фонари уличные светодиодные значительно выигрывают по количеству своих достоинств у других видов ламп, применяемых для наружных светильников. Несмотря на некоторые недостатки, которые постепенно устраняются производителями, использование их становится все более распространенным.

К тому же, конструкция светодиодных ламп для наружных фонарей имеет те же размеры и узлы крепления, как и у традиционных источников света. Следовательно, замена их на светодиодные фонари уличные может происходить постепенно, без значительных единовременных затрат.
