Монтаж светодиодной ленты на кухне под шкафами — инструменты и материалы

Светодиоды: с чего начать установку

Светодиоды – это специальные полупроводники, излучающие свет, когда через них проходит ток. Яркость излучаемого света может различаться, так как разные светодиоды имеют различный химический состав. Условием их подключения является наличие стабилизатора. В противном случае подсветка может перегреться и выйти из строя.

Перед тем, как купить все необходимое для монтажа, важно определиться с типом подсветки, а также количеством необходимых материалов. Например, чтобы подсветить рабочую зону, подойдет подсветка с типом светодиода SMD 5050, которая содержит три кристалла

А вот для декора мебели, а также предметов интерьера используются подсветки SMD 3528, содержащие один кристалл. Яркости излучаемого ими света будет достаточно для применения в декоративных целях.

Светодиодная лента продается в рулонах, поэтому при покупке не забудьте проверить ее на наличие повреждений и заломов. Чтобы ее установить и подключить, потребуются крепежи и блок питания.

Блок питания необходимой мощности подбирается, исходя из общей длины светодиодной платы. Исходя из этого, подбирается и все необходимое для дальнейшего монтажа.

Как расположить светодиодную ленту на кухне

Перед установкой светодиодной ленты на кухне следует определиться с местом ее установки.

Подсветка на кухне может быть расположена:

• внутри шкафов;
• в мебельных нишах;
• над рабочим фартуком;
• в качестве подсветки потолков;
• по нижней части тумб.

Для рабочей зоны выбирайте подсветки со средней степенью защиты от влаги – они имеют специальный защитный слой, который предохраняет от паров, загрязнений и попадания различных жидкостей. Плюсом является то, что при проведении влажной уборки вы сможете протирать шкафы вместе с лампами.

При креплении ламп к столу целесообразно будет установить крепление профиля из алюминия. Он поможет скрыть лишние провода, нарушающие эстетичность.

В рабочей зоне можно сделать дополнительное освещение из светодиодных лент. Здесь также понадобятся конструкции с влагозащитой. Ленты устанавливаются при помощи двустороннего скотча. Для создания декоративного эффекта можно использовать несколько подсветок.

Подготовка перед монтажом

Чтобы установить светодиодную ленту на кухне своими руками, нужно подготовить все необходимое:

• светодиодную ленту;
• блок питания;
• термоусадочную трубку или электроизоляционную ленту;
• медный кабель ПВС;
• ножницы;
• паяльник с канифолью и припоем.

Схемы подключения светодиодной подсветки

Основные правила соединения элементов подсветки в схему и монтажа:

соблюдайте полярность;
питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м);
ленту не стоит круто изгибать, перекручивать

Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь;
чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока;
ленту высокой мощности лучше монтировать в профиль (короб);
отрезки лент длиннее 5 м соединять только параллельно;
блок питания располагайте в вентилируемом месте, защищая его от перегрева.

Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.

Ниже приведены основные схемы соединения для монохромных и RGB-лент.

Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока

Подключение светодиодной ленты с использованием диммера для регулировки яркости

Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя

Схема подключения светодиодных лент RGB

RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.

Монтаж системы

Для самостоятельного крепления светодиодной линии необходимо подготовить некоторый инвентарь, который дает возможность осуществить все работы:

• лента необходимой длины и электрический кабель с сечением 0,74 мм;
• блок питания подходящей мощности и при желании диммер (более дорогие модели снабжены дистанционным пультом управления);
• припой и канифоль;
• паяльник и ножницы;
• скотч двусторонний;
• лента изолирующая, как вариант можно использовать термоусадочную ленту и строительный фен;
• в некоторых случаях может потребоваться уголок ПВХ для крепления ленты LED;
• также могут понадобиться электрические скобы установочные.

Монтаж подсветки

Лента под потолком

Светодиодные ленты на кухне могут быть установлены разными способами. Наиболее часто встречается потолочная подсветка для кухни. при которой диоды крепятся практически под самым потолком, и подсветка гарнитура. Ниже мы рассмотрим технологии, применяемые в обоих случаях.

Каркас для скрытой подсветки

Освещение потолка с использованием LED производится с помощью специальных карнизов из гипсокартона.

Монтируется этот карниз так:

• Вначале по периметру всего помещения на стену крепим стартовый профиль.
• Затем, отступив от стены 100-1500 мм, крепим такой же профиль на потолок.
• От потолочного профиля вниз опускаем подвесы или фрагменты основного профиля с таким расчетом, чтобы их нижний края был точно на уровне элемента, закрепленного на стене.
• Соединяем стеновую часть каркаса с подвесами отрезками профиля. Дина отрезков должна быть около 300 мм – так, чтобы сформировалась своеобразная «полочка».
• Полученную конструкцию обшиваем гипсокартоном, после чего – шпатлюем и красим в цвет потолка.

На этот карниз укладывается лента, которая затем подключается к сети через блок питания. Инструкция по подключению контактов своими руками приводится ниже.

Молдинг для потолка – необходимое крепление для установки конструкции

Совет! Если не хочется возиться с гипсокартоном, то в качестве карниза, на котором будет смонтировано светодиодное освещение кухни, можно использовать потолочный полимерный плинтус — такой, как показан на фото. При этом стоит выбирать модель с широким основанием, поскольку верхнюю часть плинтуса мы будем оставлять незакрепленной.

Подсветка гарнитура

Функциональное освещение гарнитура

Как правило, для освещения рабочей зоны используются встроенные светодиодные лампы для кухни. Однако в последнее время на смену лампам приходят ленты, поскольку они и устанавливаются проще, и размеры имеют более компактные.

В этом разделе мы расскажем, как установить светодиодную ленту на кухне.

• Вначале – определяемся, для чего нам нужна подсветка. В качестве декоративного освещения ленту монтируем на верхнюю поверхность навесных шкафов, а для освещения рабочей зоны устанавливаем диоды непосредственно над столешницей.
• Затем измеряем длину гарнитура, определяя, какое количество ленты нам нужно отрезать. Отрезаем ленту по специальной маркировке.
• На отрезанный край надеваем специальный коннектор, или же просто припаиваем провода, соблюдая полярность.

Присоединение проводов к контактам

Совет! Если для присоединения используется пайка, то контакт лучше изолировать специальной термоусадочной лентой.

• После крепления проводов обезжириваем поверхность кухонных шкафчиков, и наклеиваем на нее ленту с использованием самоклеящегося слоя. В качестве дополнительного крепления можно использовать специальный профиль, но чаще всего лента отлично держится и на самом гарнитуре.
• Внутри одного из кухонных шкафчиков устанавливаем блок питания. Просверлив отверстие в днище или стенке, заводим в шкафчик контактные провода, и подключаем их, соблюдая полярность. У большинства блоков питания маркировка вполне понята, а если у вас возникнут сомнения – рекомендуем изучить соответствующий видео урок на нашем сайте.

Подключая ленту, соблюдаем полярность

После того как светодиодная лента на кухню установлена – подключаем БП к розетке. Правильно подключенная подсветка должна работать равномерно, без разрывов и миганий.

Установка светодиодной ленты на кухне – это отличный способ кардинально преобразить внешний вид всего помещения. При этом экономичность используемых технологий позволит вам не беспокоиться о том, сколько нужно будет заплатить за всю эту красоту в конце » width=»640″ allowfullscreen=»» frameborder=»0″>

После того как светодиодная лента на кухню установлена – подключаем БП к розетке. Правильно подключенная подсветка должна работать равномерно, без разрывов и миганий.

Установка светодиодной ленты на кухне – это отличный способ кардинально преобразить внешний вид всего помещения. При этом экономичность используемых технологий позволит вам не беспокоиться о том, сколько нужно будет заплатить за всю эту красоту в конце месяца!

Правила монтажа своими руками

Прежде чем приступать к монтажу освещения, рассчитаем по закону Ома необходимое сечение провода. Напряжение, питающее светодиодную ленту, составляет 12 вольт. Разделив суммарную мощность на этот показатель, получим 2,4 ампера. Показатель определяет силу тока, текущего по проводам. С учетом этого значения выбираем подходящее сечение медного провода из готовой таблицы. Для передачи постоянного тока при напряжении 12 вольт подойдет провод ШВВП с сечением 2х0,75 мм.

Отрезав кусок светодиодной ленты нужной длины, с двух сторон с неё снимают слой силикона на участке примерно 1,5 см. Чтобы подключить светодиоды к розетке, для начала необходимо объединить в одну систему ленту и трансформатор. Питающий провод с вилкой припаивается к клеммам с маркировкой «L» и «N», а провод от осветительного прибора выводится на клеммы с обозначениями «V+» и «V-». Если все выполнено правильно, при подключении к розетке светодиодные лампы загорятся.

Провода закрывают изоляционной лентой или термоусадочной трубкой (размер необходимого отрезка 20 мм). По функциональности оба материала равноценны, но последний выглядит более эстетично. При нагревании трубка принимает необходимую форму, плотно охватывая место соединения. Для размягчения можно воспользоваться строительным феном, паяльником или обычной зажигалкой.

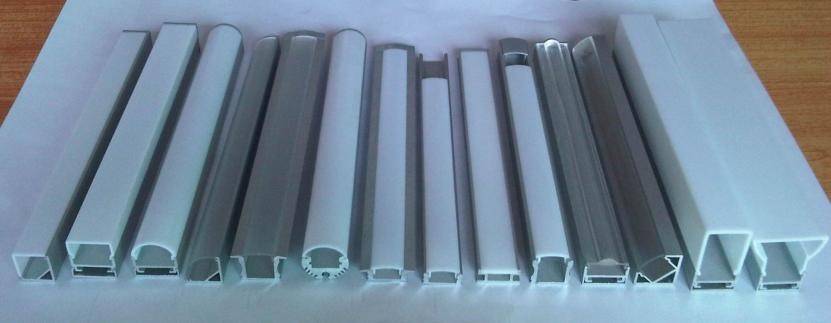

При креплении источника света используется алюминиевый профиль с рассеивателем, который закрепляется при помощи специальных клипс на саморезах. После того как направляющие будут закреплены под шкафами, со светодиодной ленты снимают защитную пленку, устанавливают ее легким надавливанием. Если клеящий слой не предусмотрен, монтаж производят на двухсторонний скотч. В конце работы устанавливают рассеиватели.

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

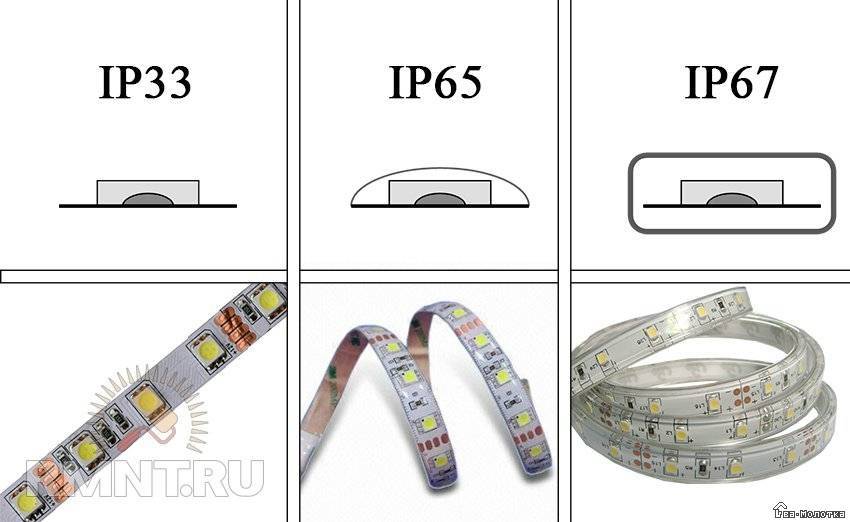

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

• IР33 — открытый тип токопровода, для кухонь не рекомендуется;
• IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;
• IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

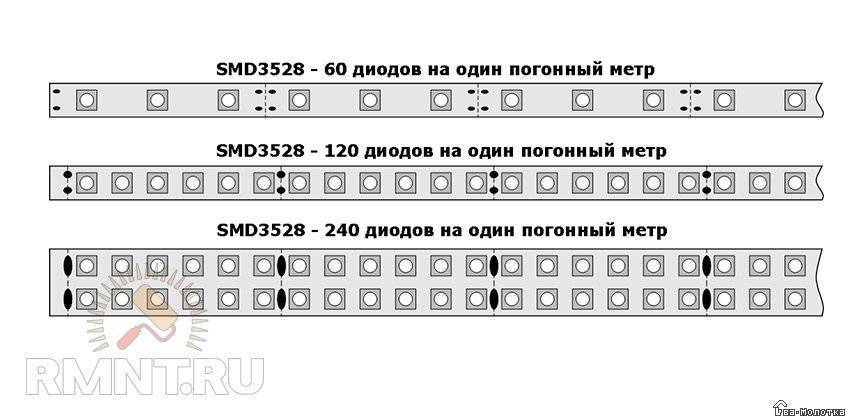

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

• SMD-3528 — диоды размером 3,5х2,8 мм;
• SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

• красный;
• оранжевый;
• жёлтый;
• зелёный;
• синий;
• фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Белый монохромный светодиод представляет собой полупроводник, излучающий ультрафиолет с покрытием люминофором. Принцип действия аналогичен привычным для большинства люминесцентным лампам. Оттенок так же может быть от «тёплого» до «холодного» и указывается в виде соответствующей температуры свечения, измеряемой в Кельвинах как у привычных светодиодных ламп.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Этапы монтажа светодиодной ленты своими руками

Простота монтажа позволяет желающим приобрести это электротехническое устройство и, не вызывая мастера по работе с электроприборами, самостоятельно выполнить необходимые действия по установке.

Выбираем, рассчитываем, покупаем

Выбор модели по мощности зависит от того, какую функцию она будет нести после установки. Если это дополнительное освещение пространства, то выбираем светодиодную ленту малой или средней мощности с количеством ламп 30 или 60 шт. на 1 м. Если рулонные светодиоды будут главным источником освещения, то подойдут модели, в которых 120 или 240 ламп. Светодиодный аппарат со 120 лампами на 1 м могут совмещать качества декоративного и основного освещения.

При выборе по яркости и цвету необходимо уметь понимать информацию из маркировки изделия. Все светодиодные рулонные устройства маркируются буквами LED. Обозначение SMD указывает, что светодиодный элемент смонтирован на поверхность ленты. Рядом с этой аббревиатурой расположена цифра, обозначающая размеры светового элемента. Например, SMD 5050 означает размер элемента 5×5 мм, SMD 3528 – 3,5×2,8 мм. Цифра 30, 60, 120 или 240 указывает на количество светодиодов на 1 м, т.е. плотность их расположения. Модель, на которой указана цифра 240, имеет 2 ряда световых элементов.

Информацию о цвете светового потока раскроет маркировка RGB, где R означает красный цвет, G – зеленый, B – синийт. Буквы CW означают, что цвет светового потока белый, а символика RGB показывает, что цвет светового потока меняется при самостоятельной настройке.

Недавно стали выпускать светодиоды, способные изменять цвет на любом участке ленты. Эти изделия маркируются WS 2812, но из-за их высокой стоимости они не популярны у широкого потребителя. При выборе цвета диодов для установки в рабочую зону кухни нужно помнить, что их свет способен изменять цвет продуктов, находящихся в рабочей зоне. Нейтральный цвет позволит продуктам иметь привычный вид.

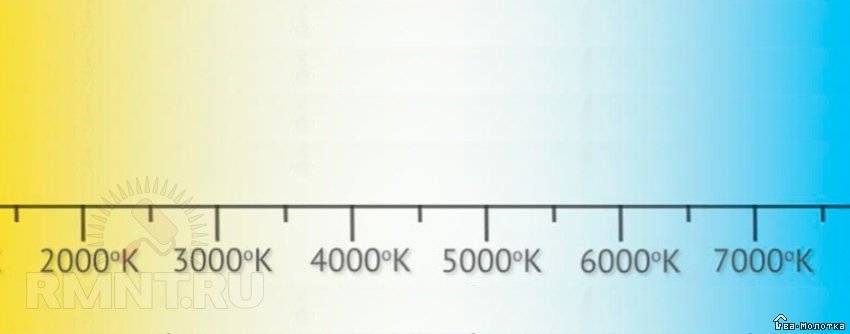

Белый цвет светового потока бывает разным, поэтому важно выбрать правильное освещение. Чтобы подсветить столешницу, обеденную зону или часть кухонного фартука, лучше использовать нейтральный или холодный свет, т.к

он помогает концентрировать внимание в отличие от теплого, который расслабляет и успокаивает

По степени защищенности осветительного прибора от влаги существуют 3 вида рулонных электроприборов.

1. Интерьерная лента с маркировкой IP 33 не предусматривает защиту от воздействия влаги, поэтому на кухне под шкафами ее монтируют только в специальный короб.
2. Влагозащищенная лента с меткой IP 65 лучше других подходит для установки на кухне, чтобы подсветить рабочую зону, т.к. поверхность со светодиодами защищена пленкой из силикона.
3. Герметичная лента, маркируемая IP67 и IP 68, имеет силиконовый слой со всех сторон. Она подходит даже для бассейнов.

Выбираем блок питания и систему управления

Для адаптации напряжения рулонного светового прибора, которое составляет 12 или 24 В, к напряжению сети 220 В, приобретают понижающий трансформатор (блок питания). Блоки питания производят разной мощности. Прежде чем приобретать его, рассчитывают мощность, которая понадобится для подсветки рабочей зоны на кухне, следуя алгоритму.

• Из инструкции к светодиодному устройству нужно узнать ее потребляемую мощность на 1 м погонный и умножить этот показатель на количество метров.
• Добавить запас, равный 20-30% полученного значения.
• Выбрать трансформатор, мощность которого близка к этому значению.

Если необходимо подключить изделие длиннее этого параметра, то приобретают 2 ленты. Их подключение выполняют не последовательно, а параллельно, чтобы свет был равномерным, мощности блока питания было достаточно, и вся конструкция прослужила долго.

Монтируем ленту под шкафы своими руками

Инструкция по установке светодиодной ленты состоит из следующих пунктов.

1. Отмерить ленту необходимой длины и отрезать ее.
2. Освободить края изделия от защитного силиконового слоя.
3. К оголенным контактам припаять кабели.
4. Заизолировать место спайки при помощи изолирующей ленты или трубки.
5. Подготовить место крепления светодиодной ленты (короб или нижняя поверхность кухонных шкафов).
6. Установить трансформатор. Со стороны выхода низкого напряжения припаять провода светодиодной ленты, а с другой – электрокабель с вилкой.
7. Провода закрыть пластиковым коробом.
8. Подключить систему управления (диммер).

Монтаж углового профиля

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Цвет и свет

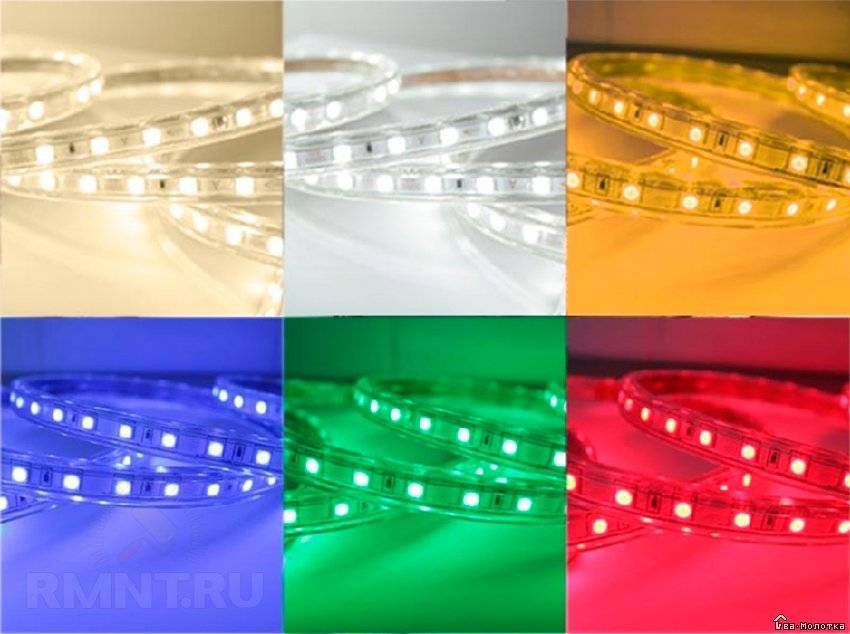

Как и светодиодные лампочки, ленты из диодов имеют разную цветовую температуру и могут быть четырех основных цветов:

• красные;
• зеленые;
• синие;
• белые.

Более сложные оттенки получаются путем сочетания нескольких светодиодов или использования разноцветных кристаллов. Цветовая температура – это разделение на теплый и холодный оттенки. На кухне в подсветке допустимо использовать оба, главное – комфорт.

Основной показатель при выборе световых элементов – их светимость. Для лент она определяется плотностью расположения диодов и сила света каждого (в люменах). Так, наиболее часто используются ленты типов SMD 3528 (4–5 lm, 60–240 светодиодов на метр) и SMD 5050 (10–14 lm, 30–120 светодиодов). Соответственно, чем больше элементов, чем они крупнее, тем больше потребляемая мощность.

Диоды нового поколения – SMD 2835 и SMD 3014 – имеют более современную систему охлаждения, потребляют меньше электроэнергии, но светят сильнее. Итоговая яркость определяется перемножением яркости отдельного элемента на их количество на метр.

Выбираем, рассчитываем, покупаем

В действительности повесить такую подсветку своими руками довольно легко, для любителя гораздо важнее не ошибиться при закупке комплектующих.

Выбираем светодиодную ленту

Светодиодные ленты различаются по нескольким параметрам и первая характеристика — это количество диодов на один погонный метр:

От количества светодиодов зависит мощность светового потока.

Минимум здесь составляет 30 точек на 1 м/п. Дальше идет 60 и 120 диодов на метр. Но в модели SMD3528 есть двойная лента, где расположено 240 светодиодов на 1 м/п.

Естественно, чем больше точек освещения, тем мощнее световой поток, что касается кухни, то я рекомендую выбирать модели от 60 диодов и выше. Если же вам нужен интим и полумрак, вы это легко отрегулируете при помощи диммера (о нем чуть позже).

Следующая характеристика — это габариты самих диодов, их можно определить по первым цифрам маркировки. Так в модели SMD3528 размер диодов составляет 3,5х2,8 мм, а на ленте SMD5050 установлены элементы 5х5 мм. Еще на нашем рынке есть модели SMD5060, SMD5630 и SMD5730, но большой популярностью в быту они не пользуются.

Стандартные размеры диодов SMD3528.

Теперь поговорим о степени влагозащищённой. В этой нише существует 3 основных направления:

• IP33 — вообще не защищенная лента, с полностью открытыми токопроводящими дорожками и светодиодами. Предназначена для сухих помещений, на кухнях монтировать не рекомендуется, но я IP33 устанавливаю в закрытый короб и работает отлично;
• IP65 — эта лента сверху залита силиконом. Такие модели разрабатывалась как раз для кухонь;
• IP67 и IP68 — полностью герметичные осветители. То есть, силикон залит как сверху, так и снизу.

Классификация светодиодных лент по степени влагозащищенности.

Теперь давайте разберем хитросплетения маркировки. Для примера я взял стандартную маркировку LED 12V RGB SMD 5050 120 IP65 эта модель больше других используется для кухонного освещения.

Маркировка	Расшифровка обозначения
LED	Указывает на то, что освещение светодиодное
12V	Питающее напряжение
RGB	Какими цветами может светиться
SMD	Принцип монтажа элементов
5050	Габариты светодиодов (чипов)
120	Количество элементов на 1 м/п
IP65	Уровень влагозащиты

Если вы желаете установить себе освещение с полным цветовым спектром, то берите модели с маркировкой WRGB — это самые мощные ленты, но они же и самые дорогие.

Цветная подсветка кухонного фартука в 3D это всегда свежо и оригинально.

Выбираем блок питания и систему управления

Подобное освещение считается низковольтным и для него нужен понижающий трансформатор или блок питания, как его принято называть. В подавляющем большинстве на такие ленты подается 12V, раньше использовались блоки на 24V, но сейчас они встречаются редко.

Рассчитать какой именно вам нужен блок просто: к любой ленте идет инструкция, в которой указывается потребляемая мощность изделия на 1 м/п, вам нужно умножить количество метров на проектную мощность и добавить 20-30 % в запас.

Для блока питания главное выбрать подходящую мощность.

Кстати, управляющий блок (диммер) выбирается аналогично, только там учитывается ток: узнаете из инструкции сколько миллиампер идет на 1 м/п, умножаете на количество метров и добавляете запас.

При подборе лент и блоков питания к ним учтите, что 1 лента не может быть длиннее 5м, если вам нужно больше, то придется подключить следующую ленту, но соединяются они не последовательно, а параллельно и так до бесконечности, главное, чтобы мощности блока и диммера хватило.

Ниже я даю 3 самых распространенных схемы:

Простая нерегулируемая схема подключения.

1. Данная схема считается самой простой, здесь подключение идет напрямую от блока питания к светодиодным лентам. Обойдется такая система недорого, но она получается нерегулируемой, диоды будут светить на полную мощность;

Регулируемая монохромная схема.

1. В этом случае у вас будет возможность регулировать уровень светового потока, ведь в нее включен диммер. Хотя здесь полноценный регулятор с пультом управления нет смысла покупать достаточно обычного реостата, прикрепленного в удобном месте. Ленты используются монохромные, то есть одноцветные;

Полноценная регулируемая система с диммером и усилителями.

1. Так подключаются полноцветные RGB системы. Включение в схему усилителей не обязательно, но желательно, особенно если длина лент берется по максимуму (5 м) и таких лент несколько.

Монтаж профиля

Для простоты монтажа, профиль любого вида имеет длину 1 или 2 метра. Способ монтажа профиля будет зависеть от его типа:

• Накладной. Крепится на клей, саморезы к шкафу или двухсторонний скотч.
• Врезной или встраиваемый. Помещаются в заранее подготовленное углубление.
• Подвесной. Используется в качестве декоративных светодиодных осветительных конструкций.

Убедитесь, что после монтажа профиля, возможен доступ для обслуживания подсветки.

Чаще всего, сначала производят установку профиля на двухсторонний скотч. После, закрепляют саморезами, через каждые 15 – 30 см.

Разнообразие конфигураций профилей

Инструкция по монтажу

Рассмотрим каждый этап монтажа отдельно:

Подготовка ленты. После того, как проведены замеры, необходимо разрезать ленту. Линии разрезов обозначены в местах соединения полей продольными чертами

Важно учитывать, что при соприкосновении контактов полей с лентой кабеля подсветка не будет работать.

Соединение ленты и кабеля. Зачистите концы кабеля на 1,5 см при помощи ножниц или ножа

Паяльник разогрейте. Припаяйте белый провод кабеля к минусу, а коричневый — к плюсу. Используйте канифоль, чтобы спайка была более прочной.

Изоляция контактов. Изолируйте отдельно каждое контактное соединение при помощи электроизоляционной ленты или термотрубки. После этого замотайте их вместе. Производите работу аккуратно, чтобы соединения не повредились.

Подключение кабеля к блоку питания. Производится к зажимам внутри блока. Они промаркированы, поэтому подключить их своими руками легко. Если вы сомневаетесь в полярности блока или проводов, приложите концы кабеля к зажимам при подаче энергии к блоку питания. Если полярность соблюдена правильно, подсветка будет работать.

Монтаж ленты в месте назначения. Светодиодные платы оборудованы самоклеящейся основой, поэтому их крепеж несложен. Важно устанавливать подсветку на чистую и обезжиренную поверхность. Аккуратно приклейте всю ленту, при необходимости подровняйте.

Немного о светодиодах

Светодиод представляется собой полупроводниковый элемент, который способен излучать свет конкретного цвета. При этом он не сопровождается опасными деталями: хрупкими колбами, газом, нитью накаливания и прочими элементами, которые есть в традиционных лампах.

При этом светодиод имеет одно важное достоинство – возможность регулировки яркости и цвета. Также немаловажную роль играет достаточно доступная цена. В итоге прогнозы OIDA гласят, что светодиоды к 2025 году станут самыми распространенными источниками света

В итоге прогнозы OIDA гласят, что светодиоды к 2025 году станут самыми распространенными источниками света.

Модные тренды

Фото направлений, в которых сейчас модно оформлять освещение кухонь можно посмотреть в Сети. В частности, распространенным вариантом является подсветка потолка в нише подвесной гипсокартонной конструкции. Такое решение позволяет придать особую изюминку интерьеру, улучшить освещение функциональных зон. К тому же яркое освещение всегда визуально расширяет пространство, поэтому игра со светом особенно актуальна в маленьких кухнях. Хотя и большие по площади помещения нуждаются в хорошем свете, иначе все будет выглядеть угрюмо.

Популярные решения:

• предметы интерьера, оборудованные светодиодной подсветкой: шкафы, диваны;
• карнизная подсветка потолка или точечные лампы в подвесном потолке;
• оснащение рабочей зоны, барной стойки, столешницы.

Модный тренд – подсветка ниш, маркерное и акцентное освещение.

Светодиодная лента

Зачастую для таких целей используется 120 led/m. Эти цифры указывают на количество светодиодных приборов на одном метре ленты, поэтому в данном случае их 120 штук.

Такое светодиодное приспособление крепится в нижней части шкафа по периметру. Это дает яркое и равномерное освещение. Учитывая угол светового потока в 120 градусов, свет не слепит, а освещает необходимую поверхность, в частности, рабочую зону.

При этом создать такое освещение своими руками просто. Лента имеет клейкую поверхность. Поэтому ее очень удобно крепить в нужном месте.

Иногда используют и другой прием размещения такой светодиодной ленты – по периметру фартука. Э то название части стены, которая находится на кухне между верхним и нижним шкафчиком, возле мойки, плиты и столешницы. Учитывая, что эта рабочая стена часто загрязняется, ее, как правило, выкладывают плиткой. Иногда используется стекло. Если светодиоды закрепить с обратной стороны такой конструкции, получится очень оригинальное решение, достойное фото.

При установке таких конструкций следует не забывать очищать поверхность, на которую они клеятся, от жира и грязи. Кроме того, лента должна иметь герметичный корпус в виде смолы. В итоге такой прибор не боится влаги и жары. Для закрепления может понадобиться дополнительный крепеж, алюминиевый профиль, а также источник питания. Все эти моменты стоит учесть еще при проектировании дизайна, чтобы впоследствии не нарушить его гармоничность.

Заключение

Светодиоды – прекрасные осветительные устройства, которые позволят сделать кухню более привлекательной и функциональной. Для этого все можно сделать своими руками, предварительно ознакомившись с существующими вариантами на фото. Тогда кухня будет отвечать самым современным требованиям, и будет радовать своей яркостью и просторностью.

Подсветка столешницы, обеденной зоны

Для подсветки рабочего пространства целесообразно использовать яркие монохромные ленты с белыми кристаллами. Чтобы достичь максимальной яркости следует воспользоваться лентами с плотностью 120 или 240 диодов на погонный метр. Чтобы свет не слепил глаза, нужно использовать П-образный профиль, который создаст узкую полосу света, направленного на рабочий стол. Соединение ленты и профиля лучше провести до момента его крепления к шкафам.

Для декорирования обеденной зоны лучше использовать цветные изделия малой мощности. Закрепить полосу можно на торце деревянного стола или снизу по периметру на стекле. Кабель пустить по ножке и подключить к ближайшей розетке.

Инструменты и материалы для монтажа светодиодных лент

Для самостоятельной установки светодиодной ленты под кухонные шкафы потребуется:

• соединение элементов можно выполнить различными способами, при этом потребуются: паяльник, припой, канифоль и термоусадочная трубка, или наконечники для проводов и обжим для наконечников, или коннекторы;
• ножницы;
• изоляционная лента, двухсторонний скотч, элементы крепежа;
• инструмент для выпиливания отверстий в мебели для прокладки проводов, например — электролобзик;
• выбранные светодиодные ленты;
• блок питания и другие элементы электросхемы, при необходимости — диммер, усилители, контроллер;
• короб (профиль) — при выполнении соответствующего монтажа;
• кабель.

Важно понимать, что светодиоды все равно выделяют тепло во время свечения. Направлено оно в подложку, основу диода

Чтобы не допустить перегрева полупроводников, из-за чего существенно снижается их срок службы, желательно приклеивать ленту на специальный алюминиевый профиль или подложку с высокой теплопроводностью.

Выбор блока питания

Светодиоды питаются от сети напряжением 12 или 24 В, соответственно для подключения к обычной розетке понадобится преобразователь. Определить параметры трансформатора достаточно легко: производитель указывает мощность погонного метра ленты, от которой и следует отталкиваться в дальнейших расчётах. Если значение равно 12 Вт, а длина полосы составляет 4 м, то суммарная мощность будет 48 Вт. К этому числу необходимо прибавить ещё 20–25% запаса. Следовательно, в расчётном случае понадобится трансформатор на 60 Вт.

Блоки питания отличаются по конструкции. Для кухни лучше выбирать герметичные, в пластиковом или алюминиевом корпусе. Открытые блоки в перфорированном корпусе дешёвые и мощные, однако нуждаются в дополнительной гидроизоляции

Если же заинтересовали не требующие монтажа сетевые блоки, то стоит уделить внимание тому факту, что для каждой ленты понадобится отдельный прибор

При подключении нескольких лент понадобятся усилители напряжения. Если же в электрическую цепь включить димер, то появится возможность регулировать яркость свечения LED за счёт плавного изменения мощности.
