Светодиодная лента для подсветки потолков: делаем подсветку под потолком светодиодной лентой своими руками

Технология установки

Закрепление плинтуса

Инструкция по установке подсветки начинается с описания технологии монтажа плинтуса.

Крепится он так же, как и любая потолочная галтель, но держаться должен прочнее, потому следует очень строго соблюдать технологию:

Вариант плинтуса для монтажа контурного освещения

  1. Крайне желательно крепить плинтус не на обои, а на бетонное основание или, как минимум на прочный штукатурный слой. Так что перед монтажом определяем уровень, на котором будет располагаться подсветка и аккуратно снимаем обои со стены.
  1. Очищенную полосу, предназначенную для монтажа потолочной галтели, обрабатываем проникающей грунтовкой. Вместо грунта можно использовать клеевой раствор.

Грунтовка основания

  1. На этом же этапе можно установить на стену специальный профиль для светодиодной подсветки. Использование такого профиля как минимум желательно: при работе мощные светодиоды сильно нагреваются, потому наклеивать ленту лучше на алюминиевое основание, а не на обои или полиуретан.

Открытый профиль крепим прямо на стену

  1. Затем выполняем подрезку галтелей. Здесь самое сложное — правильно состыковать внешние и внутренние углы, так что для формирования краев обязательно используем либо стусло, либо картонные шаблоны.

Схема обрезки углов

  1. Сразу после подрезки стыкуем угол на стене без клея, при необходимости корректируя плоскости ножом. Необходимость в дополнительной подрезке возникает довольно часто, поскольку углы в наших квартирах, особенно старой постройки, далеки от идеальных.

Схема установки

  1. Затем наносим клей на основание галтели и прикладываем ее к стене. Плотно прижимаем, следя за тем, чтобы излишки клея не попадали на обои.
  1. Удерживаем плинтус в течение нескольких минут, пока клей не начнет полимеризоваться. После этого продолжаем оклейку, тщательно стыкуя следующие детали.

Клеим плинтус к потолку

После завершения работы выжидаем несколько часов, а затем затираем щели между фрагментами плинтуса герметиком. Укладывать светодиодную ленту лучше на следующий день, когда клей полностью полимеризуется и плинтус будет надежно зафиксирован на основании.

Монтаж светодиодной системы

Теперь нам остается самая кропотливая работа – монтаж системы освещения.

Сборку конструкции из светодиодных лент делаем так:

Схема правильного и неправильного подключения

Ленту выбранного типа с помощью ножниц разрезаем на фрагменты длиной не более 5 м

По этим меткам ленту можно резать

  1. Затем на провод (для обычных лент двухжильный, для RGB – четырехжильный) надеваем термоусадочную изоляционную трубку. Концы проводов зачищаем и припаиваем к контактам на краю ленты.

Изделие с припаянными проводами

  1. После припаивания проводов сдвигаем термоусадочную трубку на место контакта и прогреваем ее строительным феном. Благодаря этому изоляция получается максимально надежной.

Изоляция с термоусадочной трубкой

  1. Вместо пайки для подключения можно использовать специальный коннектор: мы просто надеваем его на край ленты, а к другому концу присоединяем провода.

Использование коннектора

  1. Второй конец кабеля присоединяем к блоку питания. При присоединении нужно строго соблюдать полярность. Также желательно либо обжать концы токопроводящих жил с помощью специального инструмента, либо установить на них специальные концевики.

Подключение к блоку питания

  1. После сборки проверяем работоспособность системы, подключая блок питания к сети. Если светодиодная лента работает – можно приступать к ее монтажу.
  2. Ленту фиксируем с помощью самоклеящегося слоя на изнаночной стороне, закрепляя либо на профиле, либо на стене, либо на самой галтели.

Лента в специальном монтажном коробе

  1. Блоки питания, контроллер, диммер и провода либо размещаем за плинтусом, либо укладываем в специальную нишу, закрытую небольшой дверцей. В этом случае очень удобен подвесной потолок из гипсокартона: за ним можно спрятать все эти элементы.

Как видите, все довольно просто: монтаж ленты своими руками не займет много времени, так что уже через несколько часов вы сможете оценить преобразившийся интерьер.

Тип ленты

Для начала, потребуется определиться с типом используемых для подсветки устройств. Они могут иметь некоторые отличия, связанные с конструкцией и способом установки. Чтобы облегчить выбор, рассмотрим, какие могут быть ленты:

  • С клеевой основой. Они не потребуют дополнительных приспособлений или инструментов при установке. На обратной стороне у них есть клеевой слой, закрытый защитной пленкой. Перед монтажом, эту пленку снимают и наклеивают отрезок туда, где он должен быть.
  • Влагозащищенные. Эти изделия отличает то, что чипы в них устанавливаются во влагозащищенном корпусе. Они выдерживают кратковременное попадание воды.
  • Водонепроницаемые. Похожи на предыдущие, но, отличаются полной водонепроницаемостью, что позволяет их монтировать даже в воде.
  • RGB или просто — цветные. Этот тип изделии отличает возможность изменять цвет свечения чипов. Для установки, помимо самого изделия, потребуется специальный контроллер, отвечающий за изменение цвета.

Для любых типов устройств, потребуется приобрести трансформатор, который обеспечит подачу электроэнергии. Используемое напряжение может быть 12 или 24 вольта. Трансформатор изменяет напряжение сети, которое составляет 220 вольт и преобразует его в необходимое значение.

Помимо напряжения, этот элемент обеспечивает именно ту мощность, которая необходима для равномерного свечения чипов. От того, насколько мощным будет преобразователь, будет зависеть количество подаваемой энергии.

Какую выбрать?

Организация подсветки натяжного полотна может происходить при помощи следующих вариантов:

  • использование контурной рассеянной подсветки. Данный элемент образует сплошную полоску света. В ней светодиоды могут располагаться на полках и светить вверх. Подобный способ считается самым простым, но с его помощью можно реализовать многие творческие задумки;
  • направленная подсветка, где светильники находятся на откосах, которые располагаются вдоль потолка. Данная особенность образует «лучики», расходящиеся на основном потолочном полотне;

  • точечное освещение. Другое название — «звездное небо». Такая диодная подсветка состоит из светодиодов, световой поток которых смотрит с потолка на пол. Установка «звездного неба» обладает некоторыми сложностями, поэтому монтажные работы следует отдать в распоряжение специалистам;
  • монтаж фигурных элементов. В ней светодиоды будут располагаться в специальных плафонах на потолке. Элементы должны обладать небольшим размером.

Чтобы правильно выбрать светодиодное освещение, учитывайте следующие нюансы:

число светодиодов. Светодиоды в лентах располагаются с определенной плотностью, что оказывает влияние на затраты по электроэнергии и степень яркости света. Пользуются популярностью ленты, в которых присутствует 30, 60, 120, 240 элементов. Как правило, элементы небольшого размера обладают более частым расположением по сравнению с крупными;

  • уровень мощности. С данным параметром вам следует определиться, чтобы грамотно подобрать источник питания. Рассчитать потребляемую мощность просто: если уровень потребления каждого светодиода будет составлять по 0,04 ватта, для ленты из 60 элементов требуется 2,4 Вт. При использовании 10-ти метрового контура образованное число нужно умножить на 10. В итоге мы получим значение в 24 Вт;
  • уровень напряжения. Большая часть источников питания функционируют на постоянном токе, значение которого составляет 12 Вольт. Также в продаже присутствуют более мощные устройства, с мощностью в 24 Вольт. Для таких элементов потребуется понижающий трансформатор;

  • цветовое решение. Многие пользователи выбирают белую подсветку, но производители предлагают разнообразные варианты. В современных лентах присутствует возможность смены цветовой гаммы, которую можно менять на основе настроения пользователя;
  • управление освещением может производиться при помощи ИК пульта или обыкновенного смартфона. Данные устройства позволяют изменять параметры освещения, контролировать уровень яркости и цвет.

Устройство ленты со светодиодами

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях. Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

  • Теплый белый.
  • Холодный белый.
  • Зеленый.
  • Синий.
  • Желтый.
  • Красный.
  • Многоцветный.

Зачем так необходима подсветка

В настоящее время ленточная подсветка используется чаще всего для реализации дизайнерских решений в области освещения. Если у вас в планах намечено кардинальное преображение своей комнаты, то это будет идеальным решением для получения наилучшего эффекта.

Стоит отметить, что эксперименты с диодным освещением потолка велись с далеких 70-х годов 20 века – в это время они стали доступными для покупки. Единственное, на то время они еще не обладали необходимым качеством для организации достойного освещения, которое не раздражало бы глаза.

Сначала в роли вспомогательного освещения или подсветки в комнатах применялись бра, а после – точечные светильники. Тем не менее, именно светодиоды показали себя с наилучшей стороны в качестве установленной скрытой подсветки – многие стараются достичь именно такого способа монтажа, чтобы источник света не находился у всех на виду. При том, что светодиоды дают возможность осуществить интересные вариации освещения, как в качестве дополнительного, так и основного.

Преимущества освещения потолка светодиодной лентой таковы:

  1. Возможность установить скрытую подсветку – сам источник освещения (светодиодная лента) укладывается незаметно для человеческого глаза, при этом генерируется достаточное количество света, создавая тем самым своеобразную светящуюся ауру в помещении.
  2. Такой вид освещения с легкостью можно установить самому.
  3. Потолочная подсветка светодиодными лентами может выступать в роли основного источника света.
  4. Возможность реализации любой дизайнерской фантазии.
  5. Можно организовать подсветку практически любого оттенка.
  6. Светодиоды можно дополнить оптоволокном (отличный источник света, значительно расширяющий возможности подсветки).
  7. Потолочная диодная лента потребляет минимум электроэнергии, поэтому являются экономичной.
  8. При необходимости, путем установки подсветки, есть возможность разграничить участки помещения.
  9. И последнее – подсветка является идеальным решением для организации простой декорации.

Однако у потолка со светодиодной подсветкой есть и свои негативные стороны, но их немного.

К таким можно отнести следующее:

  1. В некоторых случаях установленное освещение может раздражать глаза. Чтобы избежать такой проблемы, перед планированием монтажа позаботьтесь о том, чтобы у готовой подсветки можно было менять цвета.
  2. Диоды, как правило, стоят прилично. Это компенсируется простым обслуживанием и экономичностью.

Кроме всего прочего, светодиоды отличаются долговечностью. Согласно утверждениям многих изготовителей, такой источник света прослужит порядка 100000 часов. Однако не стоит в полной мере доверять таким заявлениям. Оказывается, с течением времени светодиодная лента понемногу начнет утрачивать свою номинальную яркость. Сроком службы считается период от первого включения светодиодной ленты и до того момента, как ее световой поток упадет на треть.

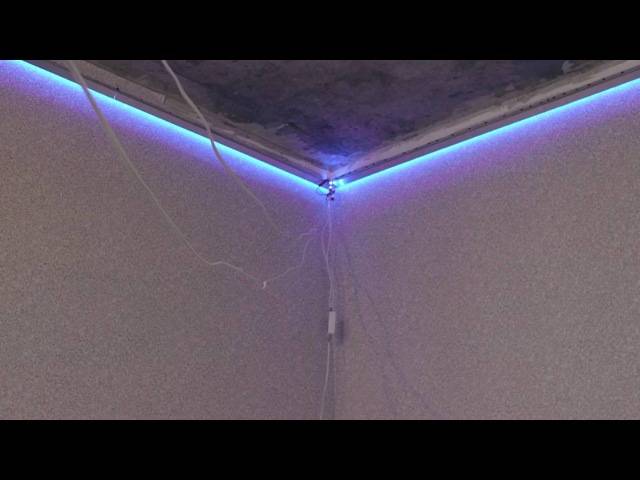

Как монтировать светодиодную ленту под потолочный плинтус

Этот вариант не приемлет использование зеркальной или глянцевой пленки, иначе видны будут все смонтированные элементы, которые за ней расположены. Зачастую отдельные плафоны либо светодиодную полосу используют для подсветки гардин или штор. Для этого сверху окна устанавливают небольшого размера короб, а снизу натягивается потолок.

Монтаж ленты под короб с натяжным потолком

Видео о монтаже ленты в нишу под шторы:

Исходить необходимо из того, что светодиодная лента используется, в основном, для подсветки. Поэтому конструируют потолочную многоуровневую часть таким образом, чтобы на ней разместились и другие осветительные приборы, такие как светильники, люстры, чтобы в помещении было достаточно света. Люстра, как правило, размещается в самом центре комнаты. Плафоны можно расположить в любом месте. Главное – чтобы хорошо смотрелись и были функциональными.

Подсветку можно монтировать разными способами. Все зависит от мастерства человека, его фантазии и возможностей. Основной момент – потолок должен гармонировать с остальными составляющими помещения и быть совершенно безопасным для окружающих с точки зрения противопожарной безопасности.

Необходимо иметь в виду, что абсолютно все приборы для освещения в той или иной степени нагреваются в процессе работы. Поэтому натяжной потолок должен находиться от них на некотором расстоянии. Это даст возможность избежать деформации потолочного покрытия и возгорания.

Чтобы иметь возможность дистанционно управлять RGB системой, необходимо приобрести и подключить дополнительный блок. Как правило, поставка укомплектована специальным пластиковым или металлическим корпусом, которые предназначены для крепления блока питания и управления. Такая конструкция крепится внутри короба при помощи саморезов, чтобы она была не видна снизу.

Ленточная подсветка под натяжным потолком монтируется после предварительной очистки места крепления от пыли и грязи. Если этого не сделать, то лента держаться не будет. Непосредственно перед монтажом с ленты снимается защитная бумага, но не более, чем в 1 метр. Если полностью освободить полосу от защитного слоя, то пыль и грязь быстро на ней осядут, и надежного крепления ленты к поверхности ждать не придется. В процессе работы освобожденная от защитного слоя лента может прикоснуться к другим поверхностям, светодиоды могут между собой склеиться. Тогда процесс установки будет серьезно затруднен

Поэтому с защитным слоем нужно обходиться осторожно, без спешки и снимать его небольшими частями по мере крепления светодиодной ленты к коробу

Если в процессе монтажа остались лишние сантиметры ленты, не стоит поспешно их обрезать. Необходимо иметь в виду, что разделить полосу можно только в тех местах, которые отмечены в виде перпендикулярной полосы, а она проходит каждые 3 – 5 диодов.

После окончания процесса монтажа диодной полосы, конец, который оснащен разъемом, подключается к блоку питания. При отсутствии таких разъемов на отрезанном участке необходимо восполнить пробел и припаять их самостоятельно. Основной момент: не запутаться с полярностью. При неправильном соединении вся система выйдет из строя.

Для облегчения работ, связанных с заменой либо ремонтом осветительных приборов, желательно блок питания и управления размещать в таких участках короба, где можно будет их достать, без причинения вреда конструкции. При установке светодиодной ленты по всему периметру комнаты могут возникнуть определенные сложности в этом вопросе. Тогда желательно блоки установить за пределами такого помещения.

После окончания монтажных работ необходимо проверить рабочее состояние схемы. Для этого нужно включить блок питания. Если к освещению вопросов нет, проверяется работоспособность дистанционного блока в различных режимах. Если вы убедились, что все исправно работает, можно приступать к обустройству натяжного потолка.

Полезные рекомендации

Чтобы сделать комнату более уютной, вам поможет неравномерное освещение. Для этого следует выбирать светодиодную конструкцию, которая не будет обладать одинаковой яркостью по всему периметру. Для каждого участка комнаты устанавливайте ленту со светодиодами разной плотности или используйте диммер.

Обращайте внимание на маркировку диодов. Несмотря на то, что лента SMD 5050 обладает высокой ценой, она гарантирует высокое качество белого освещения за счет комбинации трех цветовых компонентов

Установленный натяжной потолок трудно демонтировать без повреждения. По этой причине специалисты рекомендуют производить работы с декоративным освещением до того, как натянется полотно. К исключению относится гарпунный способ крепления, который можно снимать и вешать заново.

Красивые примеры в интерьере

Обратимся к примерам красивого оформления потолка светодиодной подсветкой в квартире.

Пример комбинирования ленточной и точечной подсветки, при котором достигнута гармония.

Акцентирование гостевой зоны делает атмосферу особенной. Использование теплого оттенка смягчает воздействие синей подсветки.

Необычное решение для ценителей креатива: днем потолок совершенно лаконичен, вечером на его полотне видна световая молния.

Идентичный дизайн потолочной и настенной подсветки на светодиодах делает атмосферу спальни уютной.

Удачным решением является разноцветная радужная подсветка: наличие жизнерадостных красок, собранных воедино, придает комнате позитивное восприятие.

Подсветка небольшого участка передает ощущение открытого окна, наполняя пространство воздухом.

Подсветка натяжной конструкции двухуровневого потолка с возможностью отдельного свечение точечных и ленточных светильников передает особую атмосферу.

Декорирование потолка ленточной подсветкой с акцентными точечными светильниками делает потолочное пространство нарядным. Возможность отдельной подсветки позволяет варьировать световой рисунок.

Встроенная светодиодная подсветка способна передать реалистичное мерцание звезд.

О вариантах подвсетки натяжных потолков вы можете посмотреть в этом видео.

Как избежать серьезных ошибок?

Самостоятельный монтаж хоть и проводится довольно легко, но имеет множество подводных камней. Если исполнитель будет с ними ознакомлен, то можно сделать не только красивое, но и действительно качественное освещение комнаты любой площади. Итак, к основным требованиям при монтаже светодиодной ленты относятся:

  • точное соблюдение полярности при соединении лент (полярность указана на самой ленте);
  • при монтаже подсветки в комнатах с повышенной влажностью или возможным повышением влажности (например, на кухне) следует выбирать влагозащищенные элементы с маркировкой IP;
  • использование более 15 метров полос требует использования дополнительных блоков питания;
  • при пайке проводов нужно следить за температурой паяльника — не более 260 градусов;
  • продолжительность пайки не должна превышать 10 секунд.

Используя приведенные рекомендации и требования, выполнить работу не составит труда. Также нужно помнить о корректном подсоединении контроллера, который позволит менять частоту и тип мерцания ленты. Он является переходным элементом в схеме между осветителями и блоком питания. Такая подсветка натяжных потолков светодиодной лентой оптимальна и для глянцевых, и для матовых поверхностей. При выборе плавного или приглушенного света можно создать романтическую атмосферу. Частые мерцания подойдут для проведения праздничных ужинов, вечеринок.

Монтаж подсветки подвесного потолка из гипсокартона светодиодной лентой проводится сложнее, чем монтаж за плинтус. Но получаемый в обоих случаях результат будет привлекательным. Перед началом работ рекомендуется дополнительно изучить все прилагаемые фото и видео монтажа. Из вспомогательной информации можно подробнее узнать о правилах установки и подбора элементов, почерпнуть нестандартные идеи по созданию светодиодной подсветки.

Установка своими руками

Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.

Для работы понадобится:

  • светодиодная лента, приобретенная с небольшим запасом для подстраховки;
  • ножницы для отрезания необходимой длины изделия;
  • термоусадочнаяя трубка или изолента;
  • паяльник с припоем и канифолью либо LED-коннекторы;
  • провода для соединения лент.

Инструмент для монтажа светодиодной ленты своими руками

Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.

Установка ленты, полностью готовой к монтажу

Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.

Линия лазерного уровня для крепления багета

Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

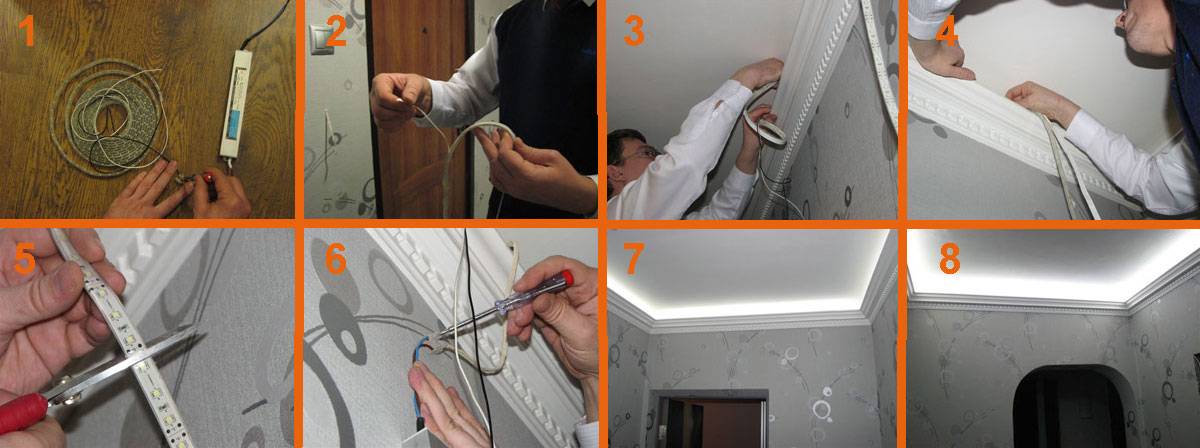

Пошаговый процесс монтажа светодиодной ленты на потолок

Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.

Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.

Подключение к блоку питания с помощью проводов

Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.

Схема светодиодного освещения в квартире

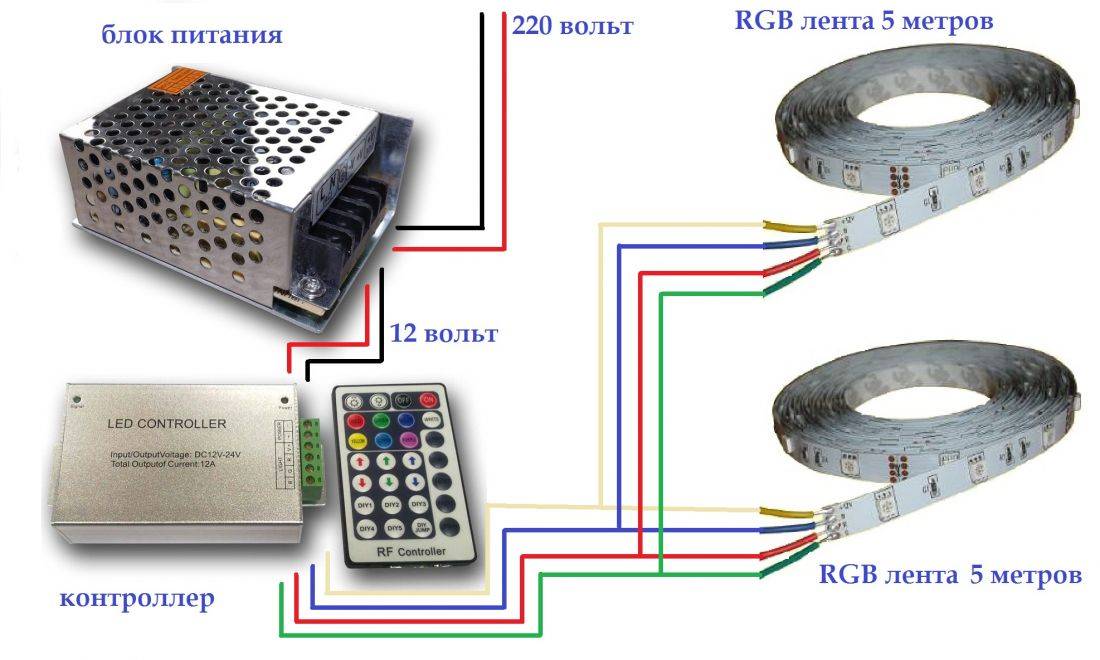

Схема параллельного подключения двух RGB-лент

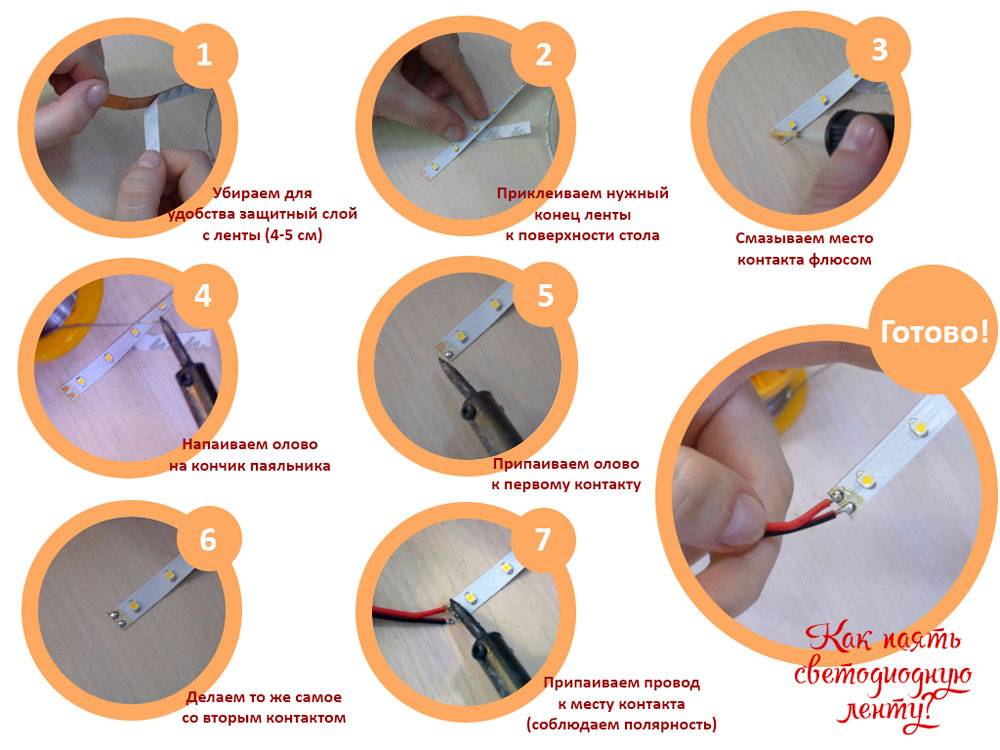

Этапы подключения питания с помощью пайки.

Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.

Пайка соединения ленты с кабелем

Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.

Пайка светодиодной ленты

Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.

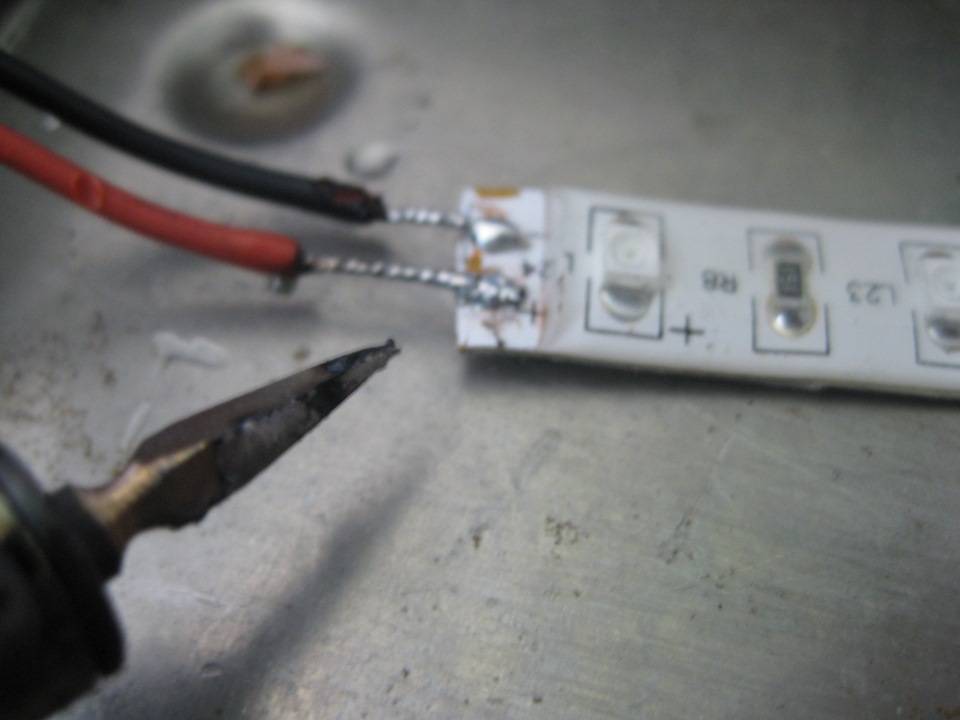

Провода припаяны к ленте

Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

Термоусадочная трубка

Изоляция контактов светодиодной ленты

Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)

Нагрев термоусадочной трубки феном

Нарезка и скрепление ленты

Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.

Обрезка светодиодной ленты

Соединение ленты проводится одним из трех способов:

  • LED-коннектором;
  • пайкой с проводами;
  • пайкой без проводов.

Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.

Отрезки ленты, соединенные коннектором

Этапы соединения отрезков ленты коннектором (часть 1)

Этапы соединения отрезков ленты коннектором (часть 2)

Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами

Пайка с проводами.

Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.

Процесс пайки

Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.

Подключение пайкой фото

Шаг 4. Повторить с концом другой ленты.

Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.

Еще один вариант — использование углового коннектора

Расчёт светодиодной ленты и блока питания

Светодиодные ленточные осветители работают от постоянного тока, а подключение выполняется к источнику напряжения 12 В или 24 В. По этой причине для запитывания от обычной электросети используются преобразующие импульсные блоки питания, которые обязательно должны соответствовать мощности осветительного прибора. Уровень мощности можно определить по табличным данным.

Тип диодного ленточного осветителяКоличество диодов в одном метреПоказатели мощности
SМD-352860 шт.4,8 Вт
SМD-3528120 шт.7,2 Вт
SМD-3528240 шт.16,0 Вт
SМD-505030 шт.7,2 Вт
SМD-505060 шт.14,0 Вт
SМD-5050120 шт.25,0 Вт
