Фундамент для частного дома своими руками

Виды используемых материалов

Чтобы приступить к возведению опорно-столбчатого фундаментного основания, нужно сделать правильный выбор материалов, из которых будут создаваться опоры. К решению этого вопроса нужно подходить исходя из вышеуказанных условий и типа сооружения.

Обычно используются:

  • дерево;
  • кирпич;
  • асбестовые и металлические трубы;
  • фундаментные блоки;
  • монолитный железобетон.

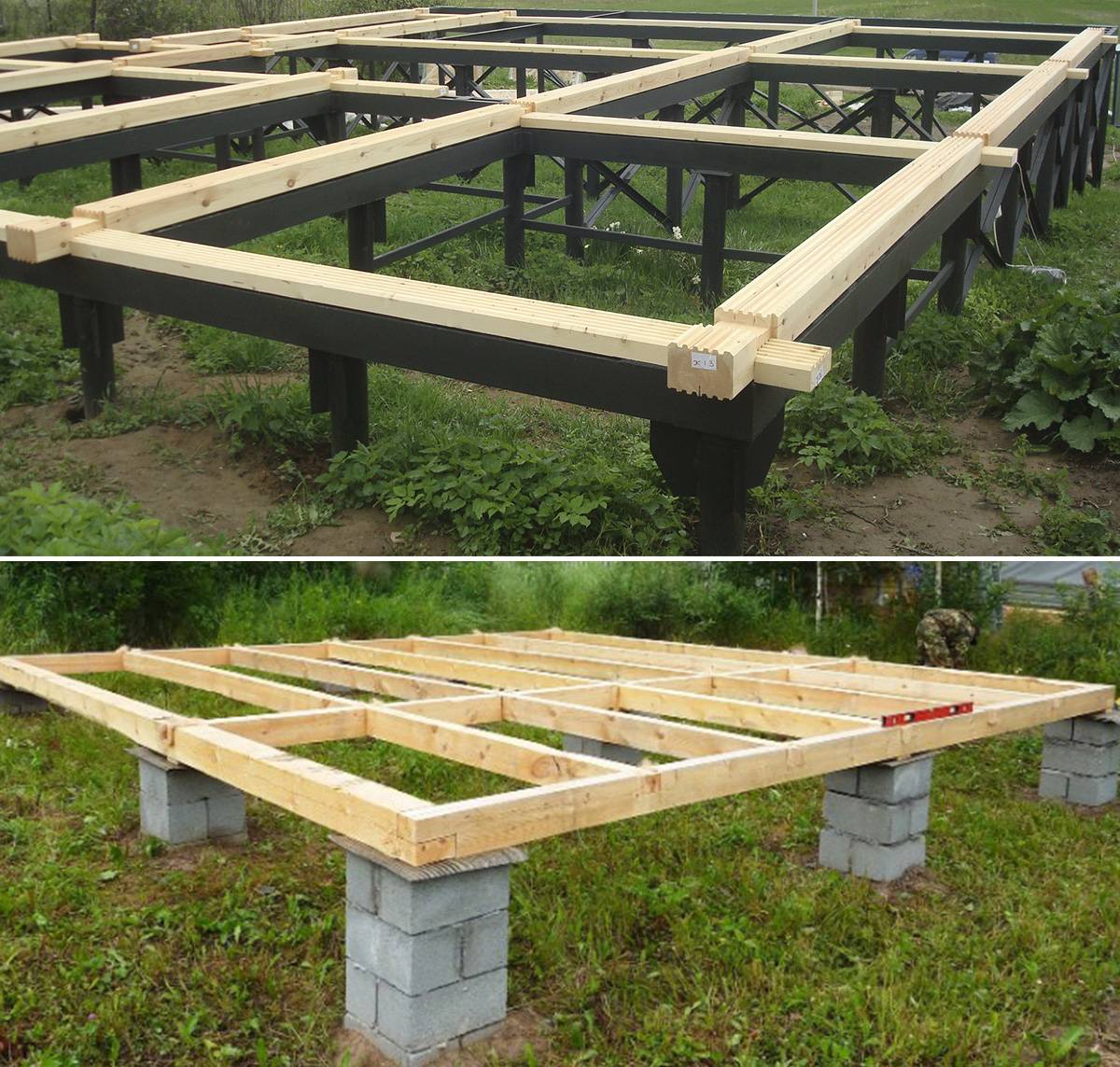

Дерево

Опорные столбики готовят из чурбанов (отрезков брёвен) или бруса.

Такое основание пригодно для лёгких построек таких, как сараи бани, беседки и пр. Деревянные столбики очищают от коры и пропитывают антисептиками.

Часть древесины, которая будет погружена в почву, обмазывают битумными составами, а на дно ямки укладывают рубероид.

Кирпич

Для строительства лёгких каркасных и деревянных домов на плотном грунте возводят кирпичный столбчатый фундамент. Для этого используют красный, редко силикатный, кирпич.

Этот вариант приемлем для мелкозаглублённых фундаментов. Столбики выкладывают в виде квадрата в плане со сторонами шириной в 1,5 кирпича.

В центральное отверстие кладки помещают 2 – 4 отрезка арматуры для последующей связи с ростверком. Затем проём заливают бетоном.

Асбестовые и металлические трубы

Бетонированные трубы представляют собой конструктивы большой несущей способности. Оболочка из металла или асбеста является одновременно опалубкой и частью фундамента.

Для опорно-столбчатого основания применяют трубы с толщиной стенки не менее 4 мм. Трубы, заполненные бетоном, хорошо зарекомендовали себя при возведении основания в рыхлой почве.

Фундаментные блоки

Единственным недостатком является то, что блоки невозможно точно рассчитать под нагрузку от дома, а это ведёт к лишним затратам, что может значительно увеличивать общую стоимость строительства.

Однако в сравнении с монолитными опорами, отпадает необходимость задерживать стройку на 30 дней до полного набора несущей способности залитого бетона в опалубку.

Монолитный железобетон

Это классический вариант опорно-столбчатого фундамента. Его устанавливают, как правило, для частных домов высотой в 2 этажа. В приямки ставят опалубку, внутрь которой погружают каркас.

Затем конструкцию заполняют жидким бетоном. Через 30 дней опоры достигают нужного уровня несущей способности приемлемого для продолжения строительства.

Свайный и столбчатый фундаменты, в чем отличие

Свайные фундаменты под дом бывают:

  1. Винтовые. Отлитые из металлов трубы диаметром 5-15 см, имеют на конце приспособление для ввинчивания на глубину до 15 метров.
  2. Набивные. Балки с сечением разной формы, более 10 метров в длину, которые погружаются в землю с помощью специальной техники.
  3. Буронабивные. В заранее пробуренные скважины монтируется арматурный каркас и заливается бетон. Могут достигать длины 50 м.

Сверху на установленные сваи монтируется ростверк – двутавр, брус.

Фундамент для дома на винтовых сваях недорогой. Дом на такой основе можно построить на любом участке. Он быстро монтируется. Но металлические элементы подвержены коррозии, их нужно закручивать на большую глубину и в таком здании нельзя организовать подвал.

Буронабивные свайные основания позволяют строить дома на любых грунтах, так как сваю можно погрузить на большую глубину. Нагрузка на правильные фундаменты распределяется равномерно, избыточную устраняют добавлением свай. Для организации такого основания необходимо провести подробные геологические изыскания, сложные расчеты, а для монтажа фундамента использовать специальную строительную технику.

Столбчатые фундаменты бывают монолитные и сборные. Как и свайные, их обвязывают ростверком из бруса или двутавра. Такие основания не закладывают под дома на пучинистых или подвижных почвах.

Для создания монолитной конструкции в подготовленную яму монтируют опалубку и арматурный каркас, а затем заливают раствор. Между столбом и границей скважины делают обратную засыпку песка для снижения нагрузки грунта на конструкцию.

Сборное основание состоит из бетонных платформ и столбов, изготовленных на производстве. Быстро собираются, экономят материалы. Не требуют гидроизоляции. Демонстрируют плохую устойчивость на грунтах с горизонтальной подвижкой. Такие фундаменты не заливают для домов с тяжелыми стенами (каменными, кирпичными).

Оба типа фундаментов представляют собой отдельные точки опоры под перегородки. Отличия этих оснований:

  • Глубина погружения (сваи можно разместить в грунте намного глубже, чем столбы).
  • Принцип распределения нагрузки (столб опирается на подошву, у свай работает боковая поверхность).
  • Размер (сечение свай меньше, чем у столбов).

Плитный и ленточный фундаменты для каменных домов

Здания, изготовленные из кирпича, бетона или строительных блоков, требуют наличия крепкого фундамента, потому что обладают внушительным весом и полностью лишены пластичности, которая хоть и малой степени, но присуща деревянным домам. Малейшая подвижка основания может привести к образованию трещин в стенах и перекрытиях. Поэтому лучшим вариантом станет плитный или заглубленный ленточный фундамент.

Многослойный плитный фундаментИсточник garazhov.ru

Плитное основание представляет собой многоуровневую конструкцию, которая укладывается в заранее прорытую яму, немного превышающую размерами строящееся здание. Плитный фундамент для дома состоит из следующих слоев:

  • подушка из щебня;
  • слой песка;
  • гидроизоляция;
  • армированная бетонная плита;
  • второй слой гидроизоляции;
  • утепление.

Подобный вид основания позволяет выдержать большой вес здания и обеспечивает неподвижную опору на пучинистых грунтах.

Ленточный фундамент глубокого заложения монтируется на глубине более метра, чтобы оказаться ниже уровня промерзания почвы. В зависимости от региона и среднегодовой температуры это значение может меняться. Ленточный вид основания выполняет двойную функцию, помимо обеспечения надежной поддержки каменных стен, он позволяет обустроить подвальное помещение, но в таком случае понадобится потратиться на гидроизоляцию и утепление.


Глубокозаглубленный ленточный фундаментИсточник nauka-i-religia.ru

Что лучше – сборное или монолитное основание?

Однозначно утверждать о преимуществах того или иного типа фундамента без привязки к конкретным геологическим или технологическим условиям бессмысленно.

Монолитная лента обладает собственными преимуществами:

  • Высокая прочность, устойчивость ко всем нагрузкам.
  • Длительный период эксплуатации.
  • Возможность строительства на самых разных грунтах.
  • Лента представляет собой единую монолитную отливку, что позволяет ей наиболее равномерно распределять воспринимаемые нагрузки как от грунта, так и от веса дома.

Недостатками монолитной ленты являются:

  • Длительный срок выдержки бетона для набора конструкционной прочности.
  • Заливка материала возможна только при соответствующих температурных и погодных условиях.
  • Большое количество подготовительных операций.

Сборная лента обладает собственными плюсами:

  • Высокая скорость строительства.
  • Возможность производить работы в любое время года.
  • Меньшее число подготовительных операций, еще больше ускоряющее процесс возведения.

Недостатками сборных лент являются:

  • Нагрузки, воздействующие на определенные точки, не могут быть равномерно распределены по всей длине основания.
  • Стыки отдельных блоков являются слабыми местами, образующими точки доступа влаги при появлении нагрузок или оседаний.
  • Меньшая несущая способность по сравнению с монолитными основаниями.
  • Срок службы заметно сокращен.

ОБРАТИТЕ ВНИМАНИЕ!
В результате сопоставления качеств того и другого типов ленты получаем результат — монолитная лента прочнее и долговечнее, но сборная быстрее строится и может быть возведена как летом, так и зимой.

Монтаж фундамента под старые дома

Рано или поздно может наступить момент, когда на цокольной части строения появляется трещина, или несущая конструкция дает перекос.

Это следствие того, что фундамент под действием постоянного напряжения и окружающей среды дал слабину. В этом случае необходимо срочно провести ремонт фундамента и замену его разрушенных частей.

Если разрушена только какая-то часть фундамента, то нужно провести наращивание по бокам каменной кладкой нужной ширины, которая обеспечит связь между старой и новой кладками.

Если в некоторых местах обнаружены послабления фундамента, то следует сделать железобетону «обойму», которая основательно крепится с существующей кладкой с помощью сквозных анкерных креплений.

Крепления проводят таким образом, чтобы новые участки работали совместно со старой частью фундамента.

Виды и применение фундаментов

Выбор типа фундамента, применяемого для частного дома или многоэтажного здания, определяется множеством факторов:

структурой почвы на строительной площадке. Строительство на глине, суглинках, торфе и супесчанике отличается спецификой. Бывают случаи, когда грунт под воздействием отрицательной температуры расширяется в объеме, выдавливая основание мелкого заложения. Не склонные к пучению почвы, к которым относятся песок, скалистые породы – надежная база для строительства;

Какой фундамент выбрать, во многом определяется исходными условиями участка

  • уровнем расположение водоносных слоев. Близкорасположенные грунтовые воды отрицательно воздействуют на различные основания;
  • массой здания, а также применяемыми для возведения стен материалами. С возрастанием веса постройки увеличивается нагрузка на ее основание, прочность которого зависит от грунта и применяемых конструктивных моментов;
  • особенностями конструкции постройки. Не все типы фундаментов позволяют осуществить строительство цокольного этажа или подвального помещения;
  • спецификой ландшафта. Строительство в условиях наклонного рельефа имеет принципиальные отличия от возведения основания на ровном участке;
  • возможностями финансирования строительства. Объем расходов на возведение основы постройки превышает четверть сметной стоимости строительства здания. Затраты на возведение различных видов фундаментов отличаются. Однако учитывая влияние прочности базы на долговечность постройки, нецелесообразно выбирать дешевый вариант, экономя на этой статье расходов.

Существует большое количество видов фундаментов

Согласно классификации, для возведения зданий применяют следующие разновидности фундаментов:

  • ленточные. Наиболее распространенный тип основания, представляющий сплошную железобетонную ленту, расположенную под капитальными стенами по периметру постройки, а также под внутренними перегородками. Применяется для возведения кирпичных и железобетонных строений на проблемных почвах. Основа глубокого заложения располагается на уровне промерзания. Для легких построек, заборов и гаражей применяется неглубокое заложение;
  • свайные. Являются универсальной базой для возведения современных многоэтажных зданий и постройки частных домов на всех типах слабых почв. Основной несущий элемент свайной основы – бетонные или винтовые опоры, обеспечивающие устойчивость строения в различных климатических условиях, включая вечную мерзлоту. Для усиления конструкции сваи могут объединяться ростверком. Фундамент также применяется как основа для деревянных и каркасных строений;
  • плитные. Представляют собой усиленную стальной арматурой железобетонную плиту или группу плит, являющихся опорой для возводимого здания. Плитная основа универсальна. Она может формироваться на любых видах почв, в том числе с близкорасположенными водоносными слоями. Обеспечивает устойчивость кирпичных и деревянных строений. При подвижках почвенного массива перемещается вместе с ней, сохраняя целостность постройки;
  • столбчатые. Основа из железобетонных столбов воспринимает усилия от нагруженных участков здания – массивных блоков, угловых стыков, капитальных стен. Является дешевым вариантом, который легко монтируется. Используется в качестве базы для легких каркасных и деревянных зданий. Усиление конструкции, смонтированной на подвижных грунтах, обеспечивается путем установки ростверка, армированного стальным каркасом.

Остановимся детально на разновидностях современных фундаментов.

Для того, чтобы начать любое капитальное строительство, необходимо определиться с типом фундамента, на котором будет стоять объект

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.


Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

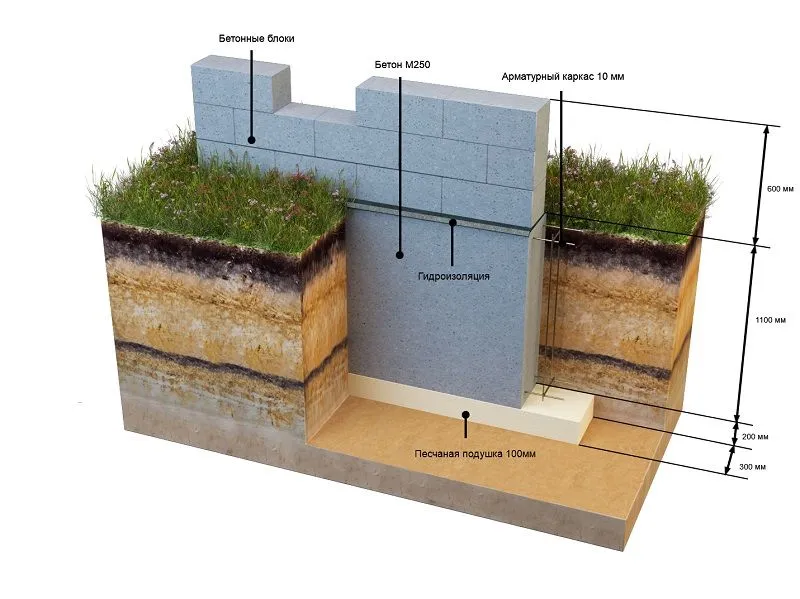

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.


Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Материалы и инструменты

До старта работ по возведению ленточного фундамента нужно подготовить материалы:

  • деревянные доски и бруски – для опалубки;
  • арматура – для армирующего эффекта;
  • щебень и песок – для «подошвы»;
  • проволока – для связывания металлических прутьев;
  • гидроизоляционный материал – для опалубки;
  • бетон – для заливного раствора (готовится или заказывается непосредственно перед этапом заливки).

Дерево в доске достаточно взять толщиной 15-20 мм. Бруски желательно выбрать с сечением 30-40 мм.

Чаще используют готовый бетон, но, когда объемы укладки внушительные или к месту трудно проехать транспорту – берут в аренду:

  • растворный узел (передвижной),
  • бетононасос (возможность подачи до 64 м),
  • тару для промежуточной выгрузки и тачку для перемещения.

Лопата тоже пригодится, а также:

  • кусачки для проволоки,
  • гвозди и молоток для опалубки,
  • пила.

Хорошо бы иметь еще вязальный пистолет для проволоки и вибромашину для бетона.

Выбираем бетон для заливки

Если принято решение замешивать бетон самостоятельно, то нужно купить и смешать песок, цемент и щебень. Пропорции 3:1:3 соответственно. Цемент желательно выбирать маркой М 400. Можно заказать уже заготовленный раствор с маркировкой М 300 и больше.

Подробнее о марках бетона для ленточного фундамента расскажет эта статья.

Арматура

Когда строительные работы ведутся по правилам СНиП, то для ленточного фундамента обязательно применять сертифицированную арматуру. При продольном армировании укладывается сталь от 10 до 32 см в диаметре. При вертикальной установке – 12 см.

Таблица диаметров:

Условия использования арматурыМинимальный диаметр стержня арматурыНормативный документ
продольная рабочая арматура вдоль стороны 3 м или менее10 ммПриложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
продольная рабочая арматура вдоль стороны более 3 м12 ммПриложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)
конструктивная арматурасечение равно 0,1% от площади сечения по высоте промежутка между слоями арматуры и половине ширины лентыпункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) внецентренно сжатых элементовне менее 1/4 наибольшего диаметра продольной арматуры и не менее 6 ммпункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных изгибаемых каркасовне менее 6 ммпункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры
поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее6 ммпункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)
поперечная арматура (хомуты) вязаных каркасов высотой более 80 см8 ммпункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

О диаметре арматуры для ЛФ читайте здесь.

Что использовать для гидроизоляции?

В зданиях без подвальных помещений от поступающей снизу влаги слоем горизонтальной гидроизоляции должны быть защищены внешние и внутренние стены.

В зданиях с подвалами, со стенами из кирпичной/каменной кладки, во внешних стенах необходимо предусмотреть как минимум два слоя горизонтальной гидроизоляции. Для внутренних стен верхний слой необязателен.

Для горизонтальной гидроизоляции стен используются кровельные битумные покрытия, изоляционные покрытия, кровельные изоляционные покрытия или изоляционные покрытия из полимерных материалов.

Для вертикальных поверхностей внешних стен, соприкасающихся с землей, нужно предусмотреть дополнительные защитные прокладки или дренаж.

Технология ТИСЭ

Уникальный метод разработал конструктор Р. Н. Яковлев. Расшифровывается ТИСЭ как технология индивидуального строительства и экология. Сегодня методика стремительно набирает популярность и, благодаря множеству преимуществ, уже стала легендой в кругах строительных специалистов.

По сути, это свайный фундамент, но сваи при этом не погружаются, а наоборот выращиваются из глубины. Уникальность заключается в форме опоры, получаемой при заливке бетона в скважину. Цилиндрическая свая в нижней части имеет полусферическое утолщение. Своеобразная стопа не только увеличивает опорную площадь, но и препятствует выталкиванию при пучении грунта. В конечном варианте фундамент представляет собой ряд столбовых опор, расположенных по периметру будущего строения, и сплошной монолитный ростверк, связывающий сваи в единую опорную систему и являющийся основанием для кладки стен.

Такое основание рассчитано для строительства 1-2 этажного здания с тяжелыми кирпичными стенами и ж/б перекрытиями. Среди плюсов технологии главным является экономичность, ведь расход бетона вдвое ниже, чем при закладке ленточных фундаментов.

Бурение скважин

Конечно, перед бурением снимают слой плодородной почвы и выполняют разметку согласно проекту. Бурить можно в любом грунте, кроме каменистого. Для бурения применяют садовый бур Ø 250-300 мм. Глубина скважины должна быть на 10-15 см ниже уровня промерзания. Это обязательное условие, так как в зоне промерзания грунт подвижный и его плотность непостоянная.

Расширение скважины делается буром с накопителем, откидным плугом и штангой. Это специальное приспособление, разработанное для этой технологии. Отпуская штангу, плуг отклоняется от оси бура и с каждым оборотом срезает часть грунта со стенки скважины. Земля заполняет накопитель, поэтому время от времени его вытаскивают и вытряхивают. Обычно диаметр расширения вдвое больше чем у самой скважины.

Заливка бетоном

Перед заливкой скважин бетоном, их армируют арматурным скелетом из трех вертикальных арматур Ø 12, обвязанных поперечными. Устанавливают также несъемную «рубашку» ‒ совместимый по диаметру цилиндр из рубероида, который в дальнейшем будет защищать сваю от влаги. Цилиндр «рубашки» устанавливают в ствол скважины, не доводя до расширения, а сверху он выступает до единого уровня на 25-30 см над землей. Раствор заливают до верха цилиндра, поэтому его выступающую часть предварительно обсыпают песком и слегка уплотняют.

Заливка ростверка

Предварительно устанавливается опалубка, так чтобы сваи были по средней оси между опалубочными ограждениями. Затем в опалубку засыпается песок или грунт до уровня опор.

Укладывается плотный полиэтилен с вырезами и продольный арматурный скелет. Далее опалубка заполняется бетоном. После снятия опалубки ростверк находится над уровнем земли.

Плита в качестве основания дома

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.
