Установка и ремонт станций автоматического водоснабжения своими руками

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

  • диапазон: 1,0 — 4,6 атм.;
  • минимальный перепад: 1 атм.;
  • рабочий ток: максимум 10 А.;
  • класс защиты: IP 44;
  • заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

  • материал корпуса: пластик;
  • давление: верхнее 10 атм.;
  • соединение: резьбовое 1.4дюйма;
  • вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

  • максимальный ток: 12А;
  • рабочее давление: максимум 5 атм.;
  • нижнее: диапазон регулировки 1 — 2,5 атм.;
  • верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

  • рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
  • коллектор, подающий и распределяющий воду по всем точкам потребления;
  • манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Одно- и двухтрубные насосы – какие выбрать?

Установка и подключение бытовой насосной станции выполняется только в случаях, когда бурят скважину на даче глубиной не более 20 м. Если водоносные слои залегают в грунте ниже, толку от компактного насоса не будет никакого. В подобных ситуациях следует монтировать особый глубинный насос

При подборе интересующего нас оборудования следует обращать внимание на его технические параметры и режимы функционирования, а не только на стоимость насосной станции. Прежде всего, необходимо определиться с видом всасывающего трубопровода

Насосная станция

Насосная станция

Он бывает:

  • эжекторным (иначе говоря – двухтрубным);
  • однотрубным.

Станции с одной трубой очень просты по своей конструкции. В них жидкость из скважины поступает в корпус используемого насосного оборудования по единственной имеющейся линии. Установка такого агрегата своими руками производится без проблем, причем достаточно быстро. Насосы с двумя трубами представляют собой конструктивно более сложное устройство. Но и эффективность его функционирования в разы выше и надежнее однотрубного оборудования.

В эжекторной насосной станции подъем воды обеспечивается разрежением, которое образуется за счет особого колеса. Оно изначально установлено в агрегате. Увеличение разрежения обусловлено инерцией жидкости, совершающей при включении оборудования круговое движение. За счет этой схемы насосы с двумя трубами всегда характеризуются малой мощностью, обладая при этом большим показателем полезного действия. Они способны поднимать жидкость с больших глубин. Поэтому установка двухтрубной насосной станции рекомендована для глубин 10–20 м. Если же глубина скважины меньше 10 м, смело ставьте оборудование с одной линией. Оно на все сто процентов справится со своими задачами.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Другие распространенные неисправности

Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

  • оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
  • износ рабочего колеса помпы, не может нагнать воду до нужной силы;
  • повышенный износ уплотнительных сальников, подсос воздуха;
  • необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
  • потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

  1. Насос для забора воды и подачи её во внутридомовую систему.
  2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
  3. Датчик давления, запускающее оборудование при снижении напора в системе.
  4. Манометр.
  5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

  • Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
  • Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
  • Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
  • Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
  • Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
  • Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
  • Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
  • Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

  • Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
  • На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
  • Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.

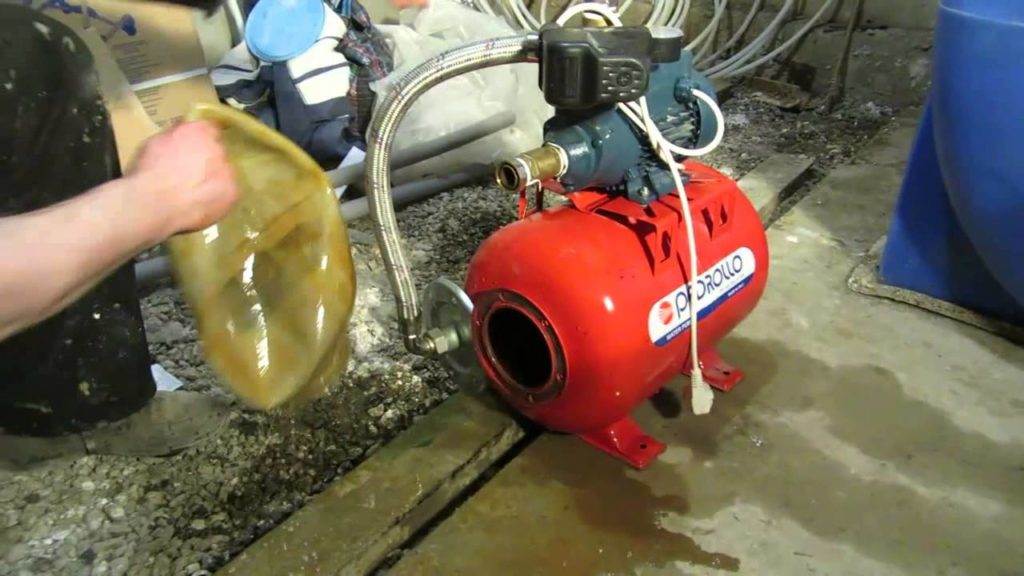

  • Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
  • Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

  1. Вибрационные.

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

  • Водолей.
  • Гардена.

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Первичные показатели

Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Насосная станция: схема подключения. Автоматическая насосная станция для водоснабжения дома
