Что такое гидроудар в системе водоснабжения и как его избежать

Способы комплексной модернизации системы

Комплексная модернизация системы предполагает установку оборудования, направленного на нейтрализацию воздействия избыточного давления.

Способ #1. Применение компенсаторов и амортизаторов

Гасители и гидроаккумуляторы одновременно выполняют три функции: собирают жидкость, устраняя при этом ее лишний объем из системы, а также способствуют предотвращению нежелательного явления.

Компенсирующее устройство, роль которого выполняет гидроаккумулятор, устанавливают по направлению движения воды на тех промежутках отопительного контура, где велика вероятность колебания давления в системе.

Гидроаккумулятор или гаситель представляет собой стальную колбу объемом до 30 литров, включающую две разделенные резиновой или каучуковой мембраной секции.


При возникновении в системе избыточного давления водяной столб первой секции начинает давить на разделительную мембрану, за счет чего она изгибается в направлении воздушной камеры

При повышении давления гидравлические удары «скидываются» в резервуар. За счет изгибания резиновой мембраны в сторону воздушной камеры в момент поднятия водяного столба и достигается эффект искусственного увеличения объема контура.

В качестве амортизирующих устройств используют трубы, выполненные из термостойкого армированного каучука или эластичного пластика.


Эластичный материал амортизирующих приспособлений самопроизвольно гасит энергию гидравлического удара в точке, где давление достигло критического значения

Для достижения желаемого эффекта достаточно использовать изделие длиной в 20-30 см. Если же трубопровод имеет большую протяженность, участок амортизатора увеличивают еще на 10 см.

Способ #2. Установка защитного клапана диафрагменного типа

Защитный клапан диафрагменного типа размещают на отводе трубопровода рядом с насосом с тем, чтобы выпускать заданное количество воды при избытке давления.


Защитный клапан, оснащенный жестким уплотнителем, который выполняет функцию быстрого сброса давления, является надежным предохранителем автономной системы

В зависимости от производителя и типа модели защитный клапан приводится в движение посредством электрической команды контроллера, либо же с помощью пилотного устройства быстрого действия.

Устройство срабатывает, когда давление превышает безопасный уровень, защищая насосную станцию при внезапной остановке оборудования. В момент опасного всплеска давления он полностью открывается, а при падении его до нормального уровня – регулятор медленно закрывается.

Способ #3. Оснащение терморегулирующего клапана шунтом

Шунт представляет собой узкую трубку с просветом в 0,2-0,4 мм, которую устанавливают по направлению циркуляции теплоносителя. Основная задача элемента – при появлении перегрузок постепенно понижать давление.


Узкую трубку, диапазон сечения которой не превышает 0,2-0,4 мм, размещают со стороны, откуда жидкость попадает в термостат

Метод шунтирования применяют при обустройстве автономных систем, трубопровод которых выполнен только из новых труб. Это обусловлено тем, что наличие ржавчины и осадка в старых трубах способно свести эффективность шунтирования на «нет». По этой причине при использовании шунта на входе в отопительный контур рекомендуется устанавливать эффективные водяные фильтры.

Способ #4. Использование термостата с суперзащитой

Это своего рода предохранитель, который отслеживает давление в системе и не позволяет ей работать после того, как показатель достигнет критической отметки. Устройство оснащено пружинным механизмом, размещенным между термоголовкой и клапаном. Пружинный механизм срабатывает при избыточном давлении, не позволяя клапану полностью закрыться.

Такие термостаты устанавливают строго по обозначенному на корпусе направлению.

Мембранный расширительный бак Reflex

Производитель Reflex предлагает целую линейку мембранных баков DE, модели которой могут использоваться в профессиональных целях. Уже в начальном сегменте серии, к примеру, можно найти компенсатор с пиковым давлением 10 бар, располагающий объемом 100 л. Максимальная температура при этом может составлять 70 °С. Как видно, главное достоинство этой версии заключается в способности принимать большие объемы теплоносителя. Использовать мембранный расширительный бак Reflex можно и в составе водоснабжающих линий, и в качестве гидроаккумуляторного блока конкретно для страховки насосной станции. В основе конструкции используется углеродистая сталь, поэтому допускается и комбинированная работа с промышленными перекачивающими установками.

Основные меры профилактики

Кроме строгого соблюдения всех установленных эксплуатационных правил, предотвратить возникновение аварии можно, если своевременно и регулярно проводить ряд профилактических действий. Вся причина в том, что в главной системе обогрева или водоснабжения абсолютно все процессы тесно связаны между собой. Непредвиденный пользователем гидроудар является всего лишь финальным деструктивным этапом, который вполне может привести к различным негативным последствиям. Все это происходит на фоне относительно плохого технического состояния годами используемых труб.

Перепады величины давления и возникающих вибраций только способствуют образованию различных трещин в толще металла. Со временем возникают более серьезные дефекты, которые после наступления гидроудара мгновенно проявляются на участках слишком высокого внутреннего напряжения. Это могут быть различные места изгибов, механические соединения и даже сварочные швы.

Профилактические манипуляции включают в себя следующие этапы:

  1. Своевременная проверка давления за эластичной мембраной эксплуатируемого расширительного сосуда. Если в ходе этой процедуры мастер обнаружит неудовлетворительные результаты, то без качественной корректировки эксплуатировать систему запрещено.
  2. Проверка работоспособности задействованных групп безопасности. Это касается отводчика воздуха, предохранительного клапана, а также классического манометра.
  3. Контроль положения вентилей задействованной запорно-регулирующей металлической арматуры.
  4. Периодическая проверка состояния всех фильтров. Эти элементы отвечают за задержку мелкого песка, классической накипи, фрагментов ржавчины. В случае необходимости мастеру нужно выполнить прочистку и последующую промывку фильтров.
  5. Тестирование используемой системы на наличие утечек. Также нужно проверить степень износа всех элементов.

Многие эксперты рекомендуют заменить классическую жесткую трубу пластиковым изделием. Оно более эластично в применении и способно быстро расширяться под воздействием давления. Но нужно быть аккуратными, так как не исключена разгерметизация стыков.

Профессиональный подход к профилактике, которая направлена на всеобщее поддержание оптимального состояния отопительной и водонагревательной системы, обязательно включает в себя элементарные виды работ. Оставлять без внимания этот этап не рекомендуется. Это связано с тем, что ремонт отопления в частном доме влечет за собой большие траты финансов и свободного времени. Все описанные меры защиты будут эффективными в том случае, если подходить к работе комплексно. Только в такой ситуации можно нейтрализовать различные нежелательные последствия и продлить срок слаженной работы системы.

Установка высококачественного промывного фильтра

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.


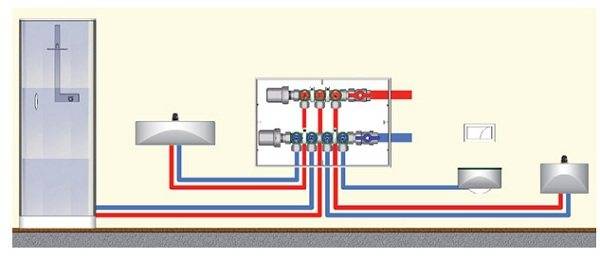

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

  • Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
  • Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

  • Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
  • Поломка или отключение циркуляционного насоса, насосной станции.
  • Воздушные пробки в системе водопровода.
  • Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.


Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Последствия

В результате такого воздействия водоснабжение объектов, к которым подведена водопроводная труба, полностью прекращается. К сожалению, последствия такого явления не ограничиваются только отсутствием воды в кране.

Если разрыв трубы произошёл в многоквартирном доме, то после разрыва трубы и попадания жидкости в жилое помещение будет повреждено имущество владельцев квартиры, а также соседей этажом ниже.

Если разрывается магистральная труба водопровода, по которой снабжается водой целый район города, то авария уже может расцениваться как ЧП.

В результате такого происшествия жильцы десятков многоквартирных домов останутся не только без питьевой воды, но и без канализации, так как все бачки унитазов запитываются от трубы холодного водоснабжения. Воспользоваться душем, даже при неповреждённом трубопроводе с горячей водой, также вряд ли получится.

Если в результате гидравлического удара повреждается труба с горячей водой, то такое происшествие, кроме материального ущерба, может привести к серьёзным ожогам. Особенно опасна может быть разгерметизация системы отопления, в которой теплоноситель всегда находится под значительным давлением, а температура жидкости составляет более +70 градусов.

Смотреть видео

Последствия гидроударов в трубопроводах большого диаметра в черте города, могут быть также весьма плачевными. Кроме возможных травм, которые могут получить пешеходы, находящиеся рядом с местом аварии, значительное истечение жидкости очень часто приводит к парализации участка автодороги, особенно в том случае, когда на данном участке осуществляется перевозка пассажиров транспортом работающем на электрической тяге.

Последствия от возникновения гидроудара, могут привести к значительному ущербу, поэтому так важно научиться предотвращать появление резкого усиления давления в трубопроводах

Что такое компенсатор гидроудара: виды, конструкция, принцип работы

Компенсатор гидроудара есть двух типов: мембранный и с подпружиненным клапаном. Они выполняют одну и ту же функцию: принимают излишки жидкости, снижая тем самым нагрузку на другие элементы системы. Так как эти устройства имеют небольшие размеры, защищают они те приборы, которые расположены в непосредственной близости.

Компенсатор гидроудара — небольшое устройство, но картину меняет значительно

Как устроен и работает мембранный компенсатор

Мембранный компенсатор гидроудара — это емкость, которую делит на две части эластичная мембрана. Одна из частей заполнена воздухом, вторая, в нормальном состоянии пуста. Воздух в заполненной части закачивается под определенным давлением. Для проверки/подкачки давления в этой части корпуса имеется золотник (ниппель). С завода изделия поставляются с исходным давлением в 3 Бар. Это «стандартное» значение для большинства систем отопления одноэтажных частных домов. Если давление требуется изменить, к ниппелю подсоединяют насос и доводят его до требуемого значения. Это значение — на 20-30% выше рабочего в конкретной системе. Но оно должно быть значительно ниже предела работоспособности самого компенсатора.

Мембранный амортизатор гидравлических ударов в системах отопления и водоснабжения

Пока давление в системе не превышает давление в этой части резервуара, ничего не происходит. При возникновении гидроудара, под действием возросшего давления мембрана растягивается, часть жидкости поступает в резервуар. По мере нормализации, эластичная мембрана стремиться занять свое нормальное состояние, выталкивая жидкость обратно в систему. Тем самым скачок сглаживается.

Особенности пружинного гасителя гидроудара

Второй тип компенсаторов гидроударов работает по тому же принципу: в корпус при повышении давления пропускается жидкость. Вот только доступ в емкость перекрывает пластиковый диск, который подпирается пружиной. Давление, при котором жидкость начинает поступать внутрь, зависит от силы упругости пружины. Регулировать его никак нельзя (во всяком случае пока регулируемые модели не попадались), так что приходится подбирать устройство с подходящими параметрами.

Устройство компенсатора гидроудара пружинного/тарельчатого типа

Принцип работы этого гасителя аналогичен вышеописанному. Пока давление в системе в норме, пружина прижимает диск к корпусу. При возникновении гидроудара, она сжимается, вода заходит в корпус. По мере понижения давления, оно становится меньше, чем сила упругости пружины. Она постепенно разжимается, возвращая жидкость в трубопровод.

Принцип компенсации гидроудара в системе водопровода или отопления

Как видите, оба устройства работают по схожему принципу. Более надежными принято считать пружинные модели, так как рабочие элементы в них меньше подвержены износу (металлическая пружина и прочный пластик). Но мембраны также делаются из материалов, которые длительное время не теряют своей эластичности. Дополнительный плюс — возможность выставить давление, при котором мембрана начнет растягиваться. Но минусом можно считать необходимость регулярной проверки давления и, при необходимости, подкачки.

Технические средства защиты

Система должна быть максимально защищена от необдуманных действий человека, неправильной эксплуатации и несвоевременного и неполного обслуживания. Для этого существует ряд технических решений, позволяющих минимизировать последствия скачков давления жидкости в сетях водоснабжения и отопления и предотвратить их появление.

Замена труб

Для этого необходимо произвести ревизию всего трубопровода, старые стальные трубы следует заменить на современные из полимерных материалов. Они более надежны, практически не поддаются коррозии и служат дольше. При этом трубы нужно выбирать учитывая условия эксплуатации (давление и температура в сети) с небольшим запасом по параметрам. Для снижения скорости потока желательно выбрать изделия с максимально возможным для напора диаметром. Найти золотую середину.

Современные надежные трубы и соединительные элементы из полимерных материаловИсточник santehnika-nk.ru

Замена запорной арматуры

Замену шаровых кранов на вентильные можно назвать возврату к прошлому, но это позволит избежать резких перепадов давления независимо от того как открывается и закрывается запорная арматура. Необязательно менять все запирающие устройства, можно ограничиться только теми, что критичны для системы.

Монтаж амортизирующих элементов

Использование вставок из армированного пластика или каучука, способных растягиваться или сжиматься при скачках давления позволит уменьшить деформирующие воздействий на остальные части трубопровода. Стенки амортизаторов в отличии жестких труб при сжатии или расширении не деформируются и возвращаются в исходное состояние, принимая основную часть удара жидкости на себя. Для большинства систем достаточно участка протяженностью от 20 до 40 сантиметров.

Применение компенсаторов

Компенсаторы представляют собой цилиндрические емкости (перевернутый стакан) внутри которых находится пружина. Один конец ее упирается в верхнюю неподвижную часть перевернутого «стакана», а нижняя – в подвижный пластиковый диск. При увеличении давления в системе вода давит на диск сжимая пружину, при уменьшении сила упругости пружины компенсирует потерю давления.

Локальный компенсатор (механический) гидравлического удара для водопроводаИсточник gothac.rickyhil.com

Компенсирующая защита от гидроудара в системе водоснабжения также осуществляется с помощью гидроаккумуляторов. Это устройство представляет собой бак определенного объема разделенного на две части (с водой и воздухом) резиновой мембраной. В случае избыточного давления оно будет сбрасываться внутрь емкости за счет растяжения резиновой мембраны и уменьшения объема воздуха внутри бака.

Использование насосов с частотными преобразователями

Подобное насосное оборудование за счет автоматики позволяет обеспечить плавный запуск и остановку рабочих органов. Это дает возможность избежать стремительного повышения давления, являющегося причиной гидравлического удара. Частотный преобразователь регулирует и задает число вращений колеса насоса в единицу времени, за счет изменения частоты переменного тока, получаемого из электрической сети. Регулировка производится в автоматическом режиме в зависимости от значения параметров, передаваемых датчиками.

Защитные клапаны

Принцип работы данных устройств достаточно прост. При достижении значений давления в точках установки клапанов выше критических параметров, клапаны открываются и происходит сброс жидкости.

Магистральный защитный клапан для сброса давления при критических значенияхИсточник ultra-term.ru

Они могут представлять собой автономные устройства открытие которых происходит за счет срабатывания механизмов или электронных датчиков, либо быть частью системы состоящей из множества датчиков и клапанов, управляемых компьютером.

Видео описание

Пример защитного оборудования для гашения гидроударов в системе водоснабжения, смотрите в видеоролике:

Скачки давления или гидравлические удары – это опасное явление, неотъемлемо связанное с эксплуатацией водопровода или отопительных систем. Минимизировать их количество и негативное воздействие можно с помощью профилактических мер и технических решений. Чтобы комплексно решить эту задачу, максимально предотвратить риски возникновения опасности для людей и материального ущерба, лучше обратиться к профессионалам.

Гидроудар в водопроводе. Как избежать.

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 01 май 2016, 21:21

Гидравли?ческий уда?р (гидроудар) — скачок давления в какой-либо системе, заполненной жидкостью, вызванный быстрым изменением скорости потока этой жидкости. Может возникать вследствие резкого закрытия или открытия задвижки. В первом случае гидроудар называют положительным, во втором – отрицательным. Особо опасен положительный гидроудар.

Гидравлический удар способен вызывать образование продольных трещин в трубах, что может привести к их расколу, или повреждению других элементов трубопровода. Также гидроудары чрезвычайно опасны и для другого оборудования, такого как теплообменники, насосы и сосуды, работающие под давлением.

Металопластиковая труба, в которой произошёл гидроудар, это хорошо видно по “шышечкам”.

Гидроудар в водопроводе. Как избежать.

Сообщение Евгений-ремонт » 02 май 2016, 10:43

Для борьбы с гидроударом в частном доме применяют гидроаккумулятор, который выглядит внешне вот так:

Принцип действия гидроаккумулятора состоит в накоплении гидравлической энергии с последующим ее задействованием для регулирования системы водоснабжения.

Внутрь гидроаккумулятора поступает вода и, попадая на мембрану, способствует её расширению. В результате чего, газ, которым заполнено внутреннее пространство бака, начинает сжиматься. Давление воздуха на мембрану постепенно увеличивается, после чего, вода «выталкивается» в систему. Затем, давление снижается. Включается насос, который «заправляет» гидроаккумулятор. После достижения давлением заданного уровня, насос автоматически выключается

Гидроудар в водопроводе. Как избежать.

Сообщение Архар » 06 май 2016, 22:58

В квартире против гидроудара можно использовать гораздо более компактные устройства. Типа такого – “устройство против гидроудара S119”, Мощностью 0-16 литров, Диаметр присоединения 1/2

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 09 май 2016, 12:23

Сегодня вот такое устройство против гидроудара монтировали в систему водопровода. У него вход и выход, не нужен тройник.

Гидроудар в водопроводе. Как избежать.

Сообщение Евгений-ремонт » 11 май 2016, 10:38

Очень популярная картинка, которая наглядно демонстрирует что происходит в трубе при гидроударе. Здесь причиной гидроудара стал резко закрытый кран. В жизни такое бывает достаточно часто, особенно при появлении однорычаговых смесителей.

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 13 май 2016, 02:31

Гидроудар в водопроводе. Как избежать.

Сообщение Евгений » 14 май 2016, 12:12

Гидравлический удар в трубопроводах возникает также в следствии образования воздушных пустот, особенно на изгибе трубы.

Гидроудар в водопроводе. Как избежать.

Сообщение ДенДеныч » 16 май 2016, 18:01

Гидравлический удар, вызванный высокой скоростью конденсата

Лучистые и конвективные теплопотери провоцируют конденсацию пара в паропроводах. В начале паропровода конденсат появляется в виде тумана, далее частички увеличиваются до размера капель, часть из них, соприкасаясь со стенками трубопровода, стекают в нижнюю его часть, при этом уже образуется частичное заполнение паропровода конденсатом.

Поскольку жидкость более вязкая, чем пар, трение о стенки трубопровода замедляет поток конденсата, а высокая скорость пара на его поверхности, образует волну. Вначале она появляется в виде ряби, а далее увеличивается до образования гребней.

Воспринимая высокую скорость потока пара, поток конденсата приобретает значительную кинетическую энергию и оказывает разрушительное воздействие на препятствия в виде изменения профиля трубопровода, арматуры или оборудования.

Разновидности компенсаторов

Принципиальное разделение компенсаторов происходит по типу мембраны. Она может быть диафрагменной, баллонной и шаровой. Основная конкуренция происходит между первыми двумя типами, так как шаровые устройства считаются устаревшими и малоэффективными. Диафрагменная мембрана жестко фиксируется по периметру сечения резервуара и не предусматривает изъятия. Она делит бак на секцию с водной средой и воздухом, образуемая прослойка выполняет роль компенсатора достаточного давления. Обычно верхние стены таких конструкций покрываются эмалью, а поверхности, контактирующие с водой, влагостойкой эпоксидной краской. Баллонный гаситель гидроударов предусматривает возможность замены мембраны. Также к его особенностям относится исключение прямого контакта между внутренними стенами бака и водой.
