Принцип работы и типы стабилизаторов напряжения 220В для дома

Советы по выбору стабилизатора напряжения

Для того чтобы приобрести эффективный и надёжный прибор, необходимо следовать советам профессионалов, людей, которые знают толк в электричестве. Итак, перечень рекомендаций:

1. В том случае, если помещение не отапливается, стабилизатор в обязательном порядке должен устанавливаться морозостойкий. Если в холодном помещении установить обычный прибор, большая вероятность того, что срок эксплуатации его будет очень коротким, так как выпадет конденсат, что приведёт к короткому замыканию. Нужно понимать, что если выпадет конденсат и прибор придёт в негодность, гарантия на устройство считается недействительной.
2. Стабилизаторы напряжения с широким номинальным диапазоном напряжения на выходе – оптимальный вариант. При перепадах напряжения в зимний и летний период. Рассматриваемый вид прибора является лучшим вариантом из имеющихся.
3. Если говорить о стабилизаторе, то в первую очередь, нужно знать количество фаз в сети. В том случае, если сеть трёхфазная, а потребителей в три фазы мало или же они отсутствуют, тогда лучше приобрести три однофазных устроиств.

Стабилизатор напряжения 220в для дома как правильно подобрать видео

Выбор прибора является достаточно сложным процессом, потому как зависит от многих факторов. Рассмотренные типы стабилизаторов, их преимущества, недостатки и область применения помогут вам определиться с подходящим вариантом.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Бытовой стабилизатор средней мощности

Стабилизаторы «Энергия» пользуются неизменно высоким спросом из-за отличных параметров и надёжности. Однофазный тиристорный стабилизатор «Энергия Classic 5000», представляет собой модель, предназначенную для непрерывной длительной эксплуатации.

Прибор работает при токе нагрузки до 27А. Уровни напряжения сети, при которых срабатывает защита, составляют 60 и 265В, а нормальный рабочий интервал от 125 до 254В. В приборе имеется функция «Байпас», фильтр подавления всех видов помех, и аварийное отключение при нагреве трансформатора до температуры 120 градусов. Стабилизатор имеет 36 месяцев гарантии.

В заключение можно отметить, что электронные стабилизаторы надёжны и неприхотливы, и при соблюдении указанных в документации правил эксплуатации, они проработают очень длительное время.

С этим читают:

Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор

Промышленный стабилизатор напряжения: по каким критериям делать выбор?

Инверторный стабилизатор напряжения для дома: особенности, преимущества и критерии выбора

Выбор электромеханического стабилизатора напряжения: особенности, преимущества и недостатки

Плюсы и минусы

В сравнении с другими типами систем нормализации параметров сетевого тока, электромеханический стабилизатор напряжения обладает рядом преимуществ:

1. Плавность регулировки параметров выходного тока;
2. Высокая точность выравнивания характеристик напряжения на выходе (погрешность до 3%);
3. Устойчивость к перегрузкам (500-1000%);
4. Широкий диапазон температуры окружающей среды (-25…+50°C);
5. Большой рабочий ресурс функциональной;
6. Сравнительно невысокая стоимость.

Есть у сервоприводных стабилизаторов и свои недостатки, в список которых можно включить:

1. Быстрый износ движущихся компонентов (требуют замены минимум раз в год);
2. Высокий уровень шума при работе;
3. Большой вес;
4. Сравнительно невысокий КПД (около 97% в сравнении с электронными стабилизаторами, эффективность которых превышает 99%);
5. Малая скорость реакции на изменения входных характеристик тока (в 5 раз меньше, чем у релейных, и в 25 раз меньше, чем у электронных стабилизаторов).

Минусы сервоприводных устройств стабилизации очень важно учитывать при подборе модели для защиты конкретных потребителей электроэнергии. Неправильное решение может привести к выходу из строя как самого стабилизирующего устройства, так и подключённого к нему оборудования

Стабилизатор напряжения электромеханического типа рекомендуется выбирать в соответствии с:

• Характером аномалий входного тока обслуживаемой сети (интенсивность, частота, величина всплесков или проседаний напряжения);
• Суммарной мощностью, потребляемой подключенным к нормализатору оборудованием.

При грамотном расчёте потребляемой мощности и более-менее точном определении характеристик тока в сети, сервоприводные приборы обеспечивают стабильную и бесперебойную работу подключённого оборудования, являясь наиболее экономичным вариантом его защиты от перебоев питания и перегрузок.

Автоматические стабилизаторы “Лигао 220 В”

Для систем сигнализации является востребованным от компании “Лигао” стабилизатор напряжения 220В. Схема его построена на работе тиристоров. Использоваться данные элементы способны исключительно в полупроводниковых цепях. На сегодняшний день типов тиристоров существует довольно много. По степени защищенности они делятся на статические, а также динамические. Первый вид используется с источниками электричества различной мощности. В свою очередь динамические тиристоры имеют свой предел.

Если говорить про компании “Лигао” стабилизатор напряжения (схема показана ниже), то в нем имеется активный элемент. В большей степени он предназначен для нормального функционирования регулятора. Представляет он собой набор контактов, которые способны соединяться. Необходимо это для того чтобы увеличивать или уменьшать предельную частоту в системе. В других моделях тиристоров может иметься несколько. Устанавливаются они между собой при помощи катодов. В результате коэффициент полезного действия устройства можно значительно повысить.

Как было раньше

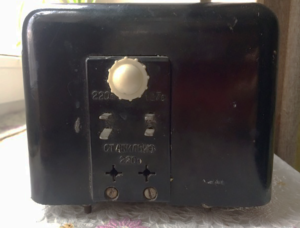

Когда-то давно для регулирования напряжения на нагрузке были распространены лабораторные автотрансформаторы с ручным регулированием. Это были наиболее простые по устройству и принципу действия устройства.

Регуляция осуществлялась путем перемещения угольной щетки-токосъемника по виткам тороидальной обмотки автотрансформатора, что изменяло коэффициент трансформации и напряжение на выходе, позволяя установить желаемое значение, в том числе и номинальное сетевое 220 В.

Число витков подключенной к сети обмотки при этом не менялось.

При пониженном напряжении сети автотрансформатор работает в повышающем режиме, при повышенном – понижающем. При соответствии напряжения сети номинальному угольная щетка устанавливается в точности на витке обмотки, подключенном к сети, и преобразования напряжения не происходит.

Единственная накладка при этом – помимо полезного тока нагрузки, из сети бесполезно потребляется ток холостого хода автотрансформатора.

И все бы хорошо, но всегда существовала опасность, что при очередном повышении или понижении сетевого напряжения осуществляющий регулирование человек не заметит этого, и соответственно изменится напряжение на нагрузке.

Схемные решения стабилизации электросети 220В

Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

Существует несколько схемных решений, которыми определяются технологические способности приборов:

• феррорезонансные;
• сервоприводные;
• электронные;
• инверторные.

Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

Вариант #1 – феррорезонансная схема

Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.

Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

1. Дроссель 1.
2. Дроссель 2.
3. Конденсатор.

Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

Вариант #2 – автотрансформатор или сервопривод

Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.

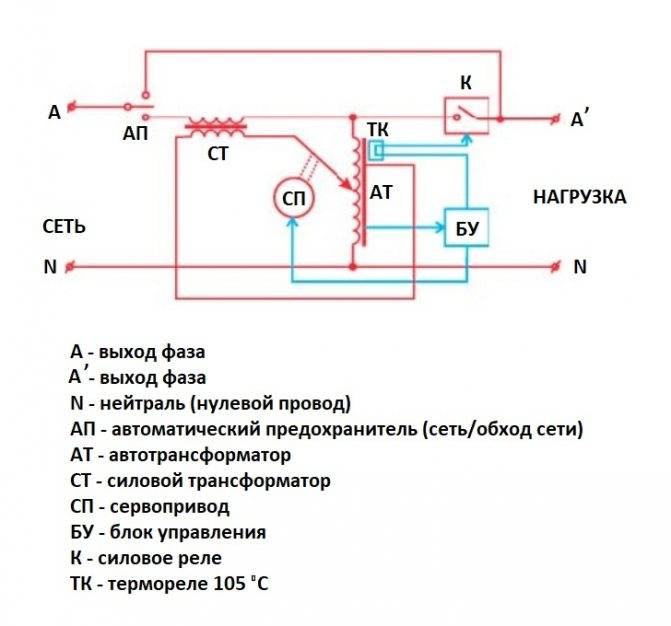

Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим

Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

Вариант #3 – электронная схема

Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.

Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше купить готовое устройство. В этом деле без опыта и знаний в сфере электротехники не обойтись.

Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

Стабилизаторы напряжения для дачи

На дачах традиционно востребованы особые модели стабилизаторов, которые допускается подключать непосредственно к вводному щитку через отдельный автомат. Они отличаются сравнительно большой мощностью преобразования, поскольку используются для работы со специфичным дачным оборудованием (насосами, поливочными системами и т. п.). Подключить эти устройства к стабилизатору можно посредством специальной распределительной колодки или через предусмотренную в некоторых моделях розетку.

На даче обязательно наличие заземления, посредством которого удается обезопасить работу с садовым оборудованием.

На открытом воздухе надежно заземляются не только металлические части используемых агрегатов, но и корпус самого стабилизатора, установленного в линейной цепи.

Плюсы и минусы

Применение инверторной технологии позволило кардинально снизить вес и габариты стабилизирующих устройств. Главным образом это произошло за счёт отсутствия в инверторных схемах трансформаторов, являющихся самой тяжёлой и объёмной деталью приборов предыдущего поколения.

Инверторные стабилизирующие приборы превосходят все предыдущие модели, почти по всем основным показателям:

• самый широкий диапазон регулирования напряжения (от 90 до 310 Вольт);
• мгновенная реакция на любые скачки питающего сетевого напряжения (задержка 0 мс — без аналогов);
• идеальное качество выходного напряжения (выпрямляет синус — без аналогов);
• самый маленький вес и габариты приборов (у других есть трансформатор, он самый тяжелый из компонентов).

Данный прибор идеален для газового котла, так как тому критичен чистый синус

, а инвертор выдает его в идеальном виде (при этом инвертора нет в других видах стабилизаторов).

К недостаткам

можно отнести высокую цену, а так же возможное гудение у некоторых производителей, что, скорее всего, связано с экономией на компонентах. Если вам это мешает, то такой товар можно вернуть в течение 14 дней почти у всех продавцов. Несмотря на то, что транзисторы установлены на радиаторах, при длительной работе и транзисторы, и радиаторы сильно нагреваются. Поэтому во многих инверторных стабилизаторах дополнительно ставят небольшие вентиляторы для охлаждения, как на персональных компьютерах. Этому типу стабилизаторов необходимо обеспечивать хорошую вентиляцию, и при установке не закрывать вентиляционные отверстия. Иначе, при перегреве будет срабатывать защита, и отключать весь стабилизатор, что будет обесточивать всю подключённую к нему нагрузку. А при длительных сильных перегревах, или выходе из строя вентиляторов охлаждения могут выйти из строя и сами транзисторы, или электросхемы. Что приведёт к последующему дорогостоящему ремонту. Но производители, например Штиль Инстаб , дают 2 года гарантии на всю линейку приборов, косвенно это говорит о том, что компоненты проверены и работа стабильна. К слову срок эксплуатации от 10 лет (зависит от индивидуальных условий).

Читайте по теме: полный обзор Штиль Инстаб + видео работы.

Вентиляторы охлаждения стабилизатора могут создавать некоторый шум при своей работе, что не делает его полностью бесшумным при эксплуатации.

И ещё, инверторные стабилизаторы критичны к качеству применяемых электронных компонентов и их монтажу. Плохое крепление транзистора к радиатору может вызвать быстрый его перегрев, и выход из строя всего прибора.

Стоимость хоть и не маленькая, но СтабЭксперт.ру считает, что постоянное совершенствование технологий производства основных электронных компонентов и увеличение их массового выпуска, безусловно, должны привести к удешевлению конечного продукта.

Стабилизатор напряжения однофазный или трехфазный, какой лучше?

Если вопрос поставлен таким образом, то, сначала нужно выяснить, сколько фаз в сети, для которой вы собираетесь приобретать рассматриваемый прибор. Стабилизаторы, как в принципе, и сеть бывают и 3-х фазные, и 1-но фазные. Если сеть включает в себя три фазы, то она называется соответственно количества фаз. Если же фаза одна, значит – однофазная. Здесь всё достаточно просто, также необходимо отметить, что номинальная мощность одной фазы составляет 220В.

Какой стабилизатор напряжения для дома лучше выбрать видео

Прибор с одной фазой, соответственно, подключается к сети с одной фазой, один провод в ней с одной фазой, второй называется нулевым. Нагрузка номинальная стандартная. Делятся рассматриваемые устройства на: цифровые и электромеханические.

Прибор с тремя фазами. Подключается к сети с таким же количеством фаз, три провода – трёхфазные, один – нулевой. Номинальная нагрузка составляет 380В.

Если сеть в вашем доме или квартире однофазная, тогда здесь просто без вариантов – только однофазный стабилизатор. Выбрать можно только вид – электромеханический или цифровой и настенный или же напольный. Если сеть трёхфазная, тогда вы можете брать либо один трёхфазный прибор, либо же подключить три однофазных, то есть, к каждой отдельной фазе будет присоединён отдельный устройство.

Однофазный стабилизатор для дачи

Стабилизатор напряжения — это устройство, предназначенное для нормализации напряжения сети при её отклонениях от номинала. Этот прибор так же предохраняет подключенные потребители от выхода из строя при критических бросках напряжения. Для этого в стабилизаторе предусмотрена многоуровневая система защиты.

На даче у многих имеется техника, необходимая для комфортного проживания. Это может быть телевизор, холодильник, персональный компьютер, а если дача используется в холодное время года, то и котёл отопления.

На даче может иметься система полива растений и другая садовая техника, работающая от электричества. Все эти приборы могут корректно работать при напряжении сети 220В ± 10%. Именно такие параметры и обеспечивает качественный однофазный стабилизатор напряжения.

Сравниваем релейные и электромеханические

При сравнении двух типов стабилизаторов сразу бросается в глаза то, что ряд характеристик для них общий.

1. Так, стоимость не может служить определяющим фактором при выборе типа, она примерно одинакова, каждый киловатт мощности стабилизатора обойдется в 900-1200 рублей. Стоимость одного киловатта для каждого из типов стабилизаторов вы можете посмотреть в .
2. Не может явиться определяющим и срок службы – несмотря на заявляемый некоторыми производителями срок службы стабилизаторов до 10-15 лет, вследствие ненадежности релейного блока устройства (а на релюшках всегда экономят!), они могут прослужить не дольше, чем электромеханические – до 1-5 лет, в зависимости от нестабильности сети.
3. Общими являются также слабая зависимость функционирования обоих типов стабилизаторов от частоты и формы входного напряжения (автотрансформатор лишь незначительно меняет коэффициент трансформации, за счет нелинейности характеристик материала сердечника).
4. В расчет следует принять характер регулирования — ступенчатый с дискретностью порядка 20-25 В у релейного стабилизатора и плавный у электромеханического. С релейным вам придется смириться с тем, что при его работе освещение будет мигать, освещенность будет колебаться в пределах ±26% (такова нестабильность светового потока при изменении напряжения в пределах ±8%), а сложная электронная техника может давать сбои в моменты переключения.

   С электромеханическим стабилизатором подобное исключено – напряжение регулируется плавно и устанавливается с более высокой точностью, поскольку выводов от обмотки автотрансформатора в электромеханическом стабилизаторе больше, чем в релейном (по сути, выводом является каждый виток обмотки). Поэтому в электромеханических стабилизаторах ступенчатость изменения выходного напряжения практически неощутима.

5. Вдобавок, перемещение щеточного контакта менее шумное, чем одновременное срабатывание (отключение и выключение) двух реле. Но одно НО – устанавливаться оно будет дольше, подобные стабилизаторы инерционнее релейных.
6. При рисках очень серьезной просадки входного напряжения оба сравниваемых стабилизатора примерно эквивалентны по возможностям. Так, нижний предел входного напряжения чаще всего составляет 140-150 В, а верхний 250-260 В.
7. Оба стабилизатора искрят при работе, что исключает возможность их работы во взрывоопасных (загазованных) помещениях. Их назначение – работа в условиях городской квартиры, частного домовладения, дачи. Работа в одном помещении с газовым оборудованием ЗАПРЕЩЕНА.

По идее, электромеханический стабилизатор требует регулярного обслуживания (чистки, замены щеток), релейный же обслуживания не требует, но может выйти из строя при подгорании контактов одного из реле, при этом выйдет из строя одна ступень регулирования напряжения, что полностью нарушит работу стабилизатора.

Для справки. Регулярное обслуживание не означает, что придется лазить в него каждый год. Лично являюсь свидетелем того, что сервоприводный стабилизатор вот уже пятый год работает без какого-либо вмешательства, в то время как стоящий рядом релейный стабилизатор сгорел через полтора года работы.

Понятное дело, что на практике никто и никогда их не обслуживает. Просто купили, подключили и забыли до тех пор, пока что-нибудь не сломается. Поэтому пунктик с техническим обслуживаем можно вообще не принимать в расчет.

Как работает стабилизатор напряжения

Автотрансформатор — это устройство, которое может менять коэффициент трансформации, таким образом компенсируя просадки или скачки входного напряжения. Например, если напряжение опустилось до 180 В, то схема управления должна подключить обмотку автотрансформатора, обеспечивающую коэффициент усиления в 1.22 раза. Тода выходное напряжение составит 220 В.

В приведенной ниже в этой статье схеме, которую предлагается собрать, применено 4 повышающих и 2 понижающих отвода. Понятно, что при таком принципе работы всегда будет какая-то погрешность установки выходного напряжения. Но это не страшно, и более того абсолютно нормально, так как согласно требованиям к сетевому напряжению, оно может меняться в диапазоне 220 В+10%–5%, а конкретно 198–242 В. Таким образом, любой выпускаемый и имеющийся в продаже прибор, обязан работать в таком диапазоне питающих напряжений.

Таким образом, задача-минимум стабилизатора заключается в том, чтобы обеспечить выходное напряжение в указанном диапазоне. Устройство, выполненное по указанному выше принципу легко справится с этой задачей.

Существующая современная элементная база позволяет использовать для создания узла управления большой перечень программируемых микроконтроллеров, например, производства Atmel, MicroChip и так далее. Схема такого устройства получится небольшой и гарантированно рабочей. Однако, использование, программирование таких микроконтроллеров требует специальных знаний и поэтому в этой статье мы остановимся на более простом варианте стабилизатора, собрав который, вы получите готовое устройство, не требующее программирования.

Мы предлагаем собрать схему, включающую в свой состав операционные усилители и логические микросхемы типа «исключающее ИЛИ».

Алгоритм работы простого стабилизатора напряжения электронного типа:

1. Напряжение на входе в стабилизатора попадает на схему измерения уровня (схему сравнения), выполненную на множестве операционных усилителей LM339N. Результатом работы схемы будут множество сигналов, соответствующих возможному правильному решению выбора отвода автотрансформатора.
2. Далее эти сигналы поступают на логическую часть, выполненную на ИС К1554ЛП5 (SN74АС86), после которой остается только один сигнал выбора отвода, соответствующий ближайшему, правильному выводу автотрансформатора.
3. Затем выбранный сигнал проивзодит включение конкретного оптосимистора MOC3061, который уже непосредственно подключает симистор BTA41-800B, соединяющий вывод автотрансформатора с выходом устройства.

Критерии выбора

К основным критериям выбора следует отнести:

1. Мощность (ВА). Соответствует сумме потребляемой мощности с учётом реактивной нагрузки при запуске оборудования;

1. Инерционность (мс). Это время реакции системы на изменения входных параметров тока;

1. Коэффициент трансформации. Учитывает падение выходной мощности стабилизатора при проседаниях входного тока более чем на 20-30%;

1. Допустимый диапазон напряжения на входе (верхний и нижний порог). Для большинства электронных стабилизаторов составляет 130-260 В;

1. Требования к выходному напряжению и точности его регулировки. Однофазное электрооборудование бытового и производственного назначения способно стабильно работать при сетевом напряжении в рамках 210-230 В;

1. Способ установки (конструктивное исполнение). Электронные нормализаторы могут иметь напольную или настенную (навесную) конструкцию.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

• компактные размеры, небольшой вес;
• возможность работы в широком диапазоне температур (-30…+40С);
• работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
• высокая скорость срабатывания;
• широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
• долговечность до 10 лет;
• невысокая шумность.

Минусы:

• ступенчатая стабилизация и, как результат, изменение уровня освещенности;
• большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

• работа с большими нагрузками;
• способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
• плавность регулировки напряжения;
• бесшумность при отсутствии резких скачков напряжения;
• напряжение на входе может быть практически любым;
• высокая точность стабилизации;
• невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

• скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
• чем выше мощность, тем больше вес устройства;
• оборудование не будет работать при температуре менее -5С и более +40С;
• шум в момент стабилизации напряжения;
• щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

• надежность и долговечность;
• работа с низкими и высокими входящими напряжениями;
• многие модели способны выдерживать температуру до -20С;
• детали почти не изнашиваются, так как нет подвижных элементов;
• быстродействие;
• бесшумность.

Минусы:

• высокая цена;
• сложность ремонтных работ;
• невысокая устойчивость к перегрузкам;
• чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

• компактность;
• работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
• высокая точность;
• минимальная задержка.

Минусы:

• цена;
• работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель
