Как выбрать стабилизатор напряжения для частного дома и квартиры

Рейтинг популярных моделей

Вот несколько неплохих бытовых стабилизаторов напряжения, которые можно купить для использования дома или на даче.

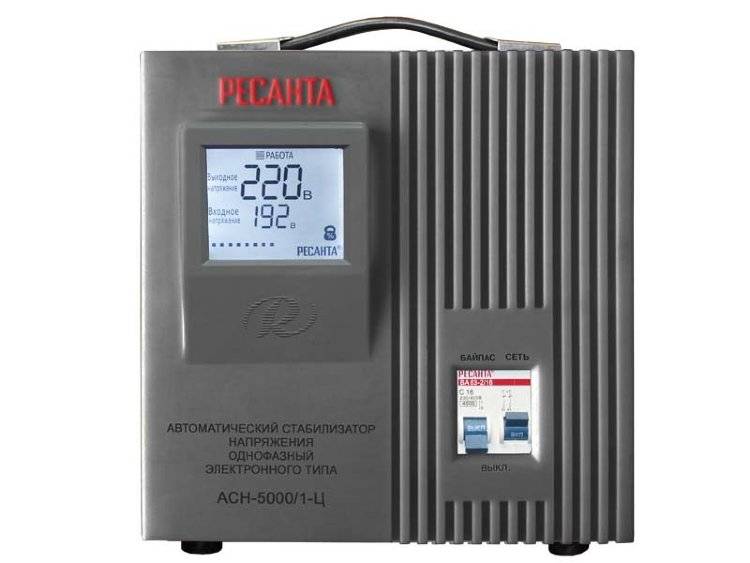

РЕСАНТА ACH-5000/1-Ц

РЕСАНТА ACH-5000/1-Ц – это относительно недорогой однофазный релейный стабилизатор, который хорошо подойдет для домашнего использования.

Вот основные технические характеристики этого устройства:

Количество фаз	1
Номинальная мощность	5 кВт
Входное напряжение	До 260 В
Тип подачи тока на трансформатор	реле

Точность стабилизации Ресанты составляет 92%, что является довольно неплохим показателем. КПД устройства составляет 97% — прибор почти не теряет ток во время обработки.

Присутствует защита от:

• Короткого замыкания.
• Перегрева.

• Резкого повышения напряжения.
• Электропомех.

При срабатывании защиты, устройство автоматически отключается.

РЕСАНТА имеет монохромный жидкокристаллический экран с подсветкой, на котором отображаются входное и выходное напряжение, а также некоторые другие сведения о ходе работы прибора.

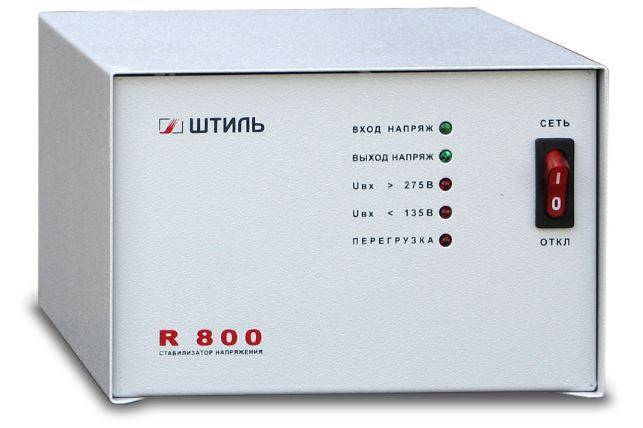

Штиль

Штиль – это стабилизаторы другого типа, электронные.

Вот основные технические характеристики этих устройств:

Количество фаз	1
Номинальная мощность	6 кВт
Входное напряжение	До 275 В
Тип подачи тока на трансформатор	Электронный блок управления

Точность стабилизации у Штиля составляет 95%, КПД также равен 95%.

Присутствует защита, которая срабатывает в двух случаях:

Штиль идеально подойдет для обеспечения электроснабжения в небольшом загородном доме или городской квартире.

Достоинство Штиля – гарантия, срок которой равен двум годам.

ORTEA ORION 15

ORTEA ORION 15 – это дорогой и мощный стабилизатор, рассчитанный на серьезные нагрузки. Он подходит для запитывания большого загородного дома или для использования на малом производстве, в торговле.

Вот основные технические характеристики устройства:

Количество фаз	3
Номинальная мощность	15 кВт
Входное напряжение	До 253 В
Тип подачи тока на трансформатор	Электромеханическая регуляция

Слабая сторона модели – максимально допустимое входное напряжение, которое составляет всего 253 В. Это довольно мало – в сельской местности бывают довольно резкие скачки вольтажа. Однако этот недостаток с лихвой компенсируется очень высоким КПД (98%) и точной работой (процент искажений здесь равен 0,5%).

Конструкция предусматривает систему защиты, которая срабатывает при:

• Превышении максимально допустимого входного напряжения.
• Короткого замыкания.

APC by Schneider Electric Line-R LS1000-RS

APC by Schneider Electric Line-R LS1000-RS – компактный стабилизатор, который стоит около 1 500 рублей. Он выполнен в виде небольшого пластмассового прямоугольника с тремя розетками. Ради компактности пришлось пожертвовать размерами трансформатора, поэтому высокой мощностью эта модель похвастаться не может.

Вот ее основные характеристики:

Количество фаз	1
Номинальная мощность	1 кВт
Входное напряжение	До 242 В
Тип подачи тока на трансформатор	Реле

Несмотря на низкую стоимость и малый размер, APC имеет довольно неплохие параметры отклонения выходного сигнала – не больше 10%. А вот КПД низковат – всего 90%. Тем не менее, для устройства за 1 500 очень неплохо.

HOME СНР1-0-0,5

Еще один компактный стабилизатор. Правда, за счет применения объемного трансформатора, обеспечивающего более стабильную работу, цена у него выше, чем у АРС, и составляет примерно 2 000 рублей. Подходит для использования на небольших площадях или запитывания отдельных приборов.

Ниже приведены основные характеристики модели:

Количество фаз	1
Номинальная мощность	500 Вт
Входное напряжение	До 250 В
Тип подачи тока на трансформатор	Реле

Какой стабилизатор напряжения лучше купить

При выборе подходящей модели потребитель неизбежно сталкивается с обилием характеристик и параметров, с которыми без наличия специфических знаний разобраться крайне сложно.

Рассмотрим несколько основных параметров, на которые следует обращать внимание при выборе автотрансформатора

Мощность

При определении данного параметра следует суммировать мощность всех подключаемых к прибору устройств, добавив к полученному значению 1-2 кВт для запаса.

Тип стабилизации

Рынок электрооборудования предлагает автотрансформаторы следующих типов:

1. Релейные – характеризуются сравнительно невысокой скоростью реакции, щелчками при переключении ступеней, неплохим ресурсом работы и низкой стоимостью.

2. Электромеханические – в таких устройствах переключение ступеней производится сервоприводом, подвижный контакт которого скользит по виткам обмотки трансформатора. Отлично подходят для сетей со стабильно пониженным или стабильно повышенным напряжением.

3. Электронные – здесь за коммутацию обмоток трансформатора отвечают полупроводники: тиристоры или симисторы. Такие устройства характеризуются высокой скоростью срабатывания, внушительным ресурсом, бесшумной работой.

Сегодня, на рынке электрооборудования широко распространены бесступенчатые стабилизаторы напряжения с двойным преобразованием. Характерной особенностью является высочайшая скорость срабатывания без переключения ступеней, что в значительной мере оправдывает высокую стоимость таких моделей.

Точность выходного напряжения – характеристика, по которой определяется принадлежность стабилизатора к тому или иному классу:

• до 4%;
• от 4 до 5%;
• от 6 до 7%;
• от 8 до 9%;
• от 10% и выше.

Обычно бытовая техника допускает отклонение напряжения до 10% – такой показатель характерен для релейных стабилизаторов. Самой высокой точностью обладают электромеханические (1-3%) и некоторые электронные стабилизаторы напряжения (1-2%).

При выборе модели всегда обращайте внимание на установленные разъемы питания. Это могут быть розетки с заземлением и без, специальные коннекторы или клеммные соединения.

Важно понимать, что обилие функций и дополнительных возможностей не только упрощает эксплуатацию стабилизатора, но и значительно увеличивает его стоимость

Важно понимать, что обилие функций и дополнительных возможностей не только упрощает эксплуатацию стабилизатора, но и значительно увеличивает его стоимость

ТОП-2 релейных прибора на 12 кВт

Такие стабилизаторы характеризуются тем, что применяются не только в частных домах, но также в мастерских и офисных помещениях. Рассмотрим лучшие, по мнению экспертов, модели.

No2. Wester STB-10000

Wester STB-10000

Качественное устройство, работающее очень тихо. Не самое «навороченное» и мощное, но все же заняло свое место в рейтинге (преимущественно благодаря многочисленным отзывам). При активной мощности всего в 8 кВт аппарат обладает такими достоинствами, как малый вес (17,6 кг) и компактность. Для среднестатистического дома – идеальный вариант. Дисплей большой и информативный, также пользователи отмечают качественную охлаждающую систему.

Плюсы

• высокое качество сборки;
• компактность, небольшой вес;
• очень информативный экран;
• качественная охлаждающая система.

Минусы

мощность не самая высокая.

No1. RUCELF SRFII-12000-L

RUCELF SRF II-12000-L

Преимуществами данной модели являются высокая точность (в данном случае погрешность – всего 3,5 процента) и отличная мощность (10 кВт). Может применяться для стабилизации в однофазных сетях. Конструкция напольного типа, с принудительным охлаждением. Провода соединяются клеммами, возможно подключение техники, не нуждающейся в стабилизации. На информативном ЖК-дисплее указываются все необходимые сведения о напряжении и ошибках, возникших в работе.

Плюсы

• удобство использования;
• хорошая мощность;
• точность стабилизации;
• информативный жидкокристаллический дисплей.

Минусы

работает прибор достаточно шумно.

Лучшие стабилизаторы для установки на вводе

Характерной особенностью таких моделей является высокая мощность. Чтобы рассчитать требуемый показатель для такого прибора, нужно будет взять за основу номинал вводного автомата и умножить это значение на 220 В.

Lider Ps30SQ-I-15 – стабилизатор промышленного класса

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Мощный трехфазный электромеханический стабилизатор предназначен для защиты от перепадов напряжения чувствительной бытовой, промышленной, медицинской и контрольно-измерительной аппаратуры.

Главной особенностью данного прибора является высочайшая точность стабилизации, которая обеспечивается сервоприводом и микропроцессорным блоком управления.

Достоинства:

• Высокая мощность;
• Широкий диапазон рабочего напряжения;
• Максимальная точность стабилизации;
• Надежность и долговечность.

Недостатки:

• Большая масса.
• Цена почти 140 тыс. рублей.

Данный стабилизатор подойдет для установки на ввод большого коттеджа, мастерской, производственного участка или медицинского учреждения.

Progress 1200 T-20 – точная стабилизация

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Мощный электронный (тиристорный) стабилизатор напольного исполнения имеет хороший рабочий диапазон и показывает высокую точность стабилизации напряжения.

Все процессы в нем контролируются микропроцессором. Сам прибор отличается надежностью и долговечностью, но и стоит немало – от 33 тысяч.

Достоинства:

• Отличное качество сборки и комплектующих;
• Хорошая реализация защиты;
• Высокая точность стабилизации;
• Принудительное охлаждение;
• Стабильная работа под нагрузкой;
• Цифровая индикация;
• Допускается подключение байпаса.

Недостатки:

Большой вес (26 кг).

Отлично подойдет для защиты всех бытовых приборов в квартире.

Энергия Classic 20000 – самый широкий рабочий диапазон

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Настенный гибридный стабилизатор высокой мощности предназначен для работы в энергосетях с нестабильным напряжением.

По своей надежности и техническим характеристикам данный продукт отечественного производства превосходит более дорогостоящие импортные аналоги. Стоит такой аппарат чуть больше 65 тысяч.

Достоинства:

• Высокая мощность;
• Внушительный рабочий диапазон;
• Хорошая точность выходных параметров;
• 12 ступеней стабилизации;
• Качественная сборка.

Недостатки:

Еще тяжелее предыдущего – 42 кг.

Энергия Classic 20000 подойдет для установки на вводе небольшого частного дома или мастерской.

Volter СНПТО 22-Ш – мощный стабилизатор с достойными характеристиками

4.7

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Volter – мощная модель с высокой скоростью отклика от известного украинского производителя. Особенностью этого стабилизатора является применение гибридной схемы стабилизации.

Первичная – это 7-ступенчатая релейная система, вторичная – традиционно электронная. Прибор оснащен защитой от перенапряжения и КЗ, байпасом, а также цифровым вольтметром.

Достоинства:

• Высокая мощность;
• Универсальное размещение;
• Широкий рабочий диапазон.
• Стабильная работа при низких температурах до -40 °С.

Недостатки:

• Не самая высокая точность стабилизации;
• Стоимость свыше 90 тысяч рублей.

Очень неплохая модель для установки на ввод частного дома, но заплатить за нее придется немаленькую сумму.

Ресанта АСН 12000/1-Ц – вариант для дачи

4.7

★★★★★
оценка редакции

82%
покупателей рекомендуют этот товар

Недорогой и мощный релейный автотрансформатор от отечественного производителя, способный работать в широком диапазоне входного напряжения.

Микропроцессорное управление обеспечивает высокую точность стабилизации, быстрый отклик и высокий КПД. Средняя стоимость – немногим больше 10 тысяч.

Достоинства:

• Простота в эксплуатации;
• Широкий рабочий диапазон;
• Точность стабилизации;
• Байпас.

Недостатки:

Защита от перенапряжения оставляет желать лучшего.

Отличная модель для защиты электрооборудования дачи или небольшого частного дома.

Как правильно выбрать стабилизатор напряжения: полезные советы

При выборе устройства есть ряд небольших и неочевидных нюансов, которые стоит учитывать и которые могут существенно облегчить вам жизнь:

• мощности 10-15 кВт почти всегда хватает для дома, если вы, конечно, не “гаджетоманьяк”, у которого в доме пять телевизоров и три холодильника или владелец дома с мощными отопительными приборами, электронасосами и помпами;
• пиковая нагрузка на электросеть наблюдается утром и вечером, поэтому делать замеры на мощность нужно именно в это время;
• сеть в доме может быть низковольтной или амплитудной, напряжение в первой стабилизируется при помощи обычного бытового стабилизатора, во второй – нет. Для амплитудной сети нужен специальный широкодиапазонный прибор;
• точная стабилизация нужна всего 2% электротехники в мире, остальная нормально работает в диапазоне от 198 до 244 вольт;
• некоторые дешевые некачественные модели при работе могут терять до половины мощности, поэтому не стоит экономить;
• мощность европейской и китайской электротехники измеряется в вольт-амперах (кВА), а не в киловаттах (кВт). 10 кВт – это больше, чем 10 кВА в 0,7 раза;

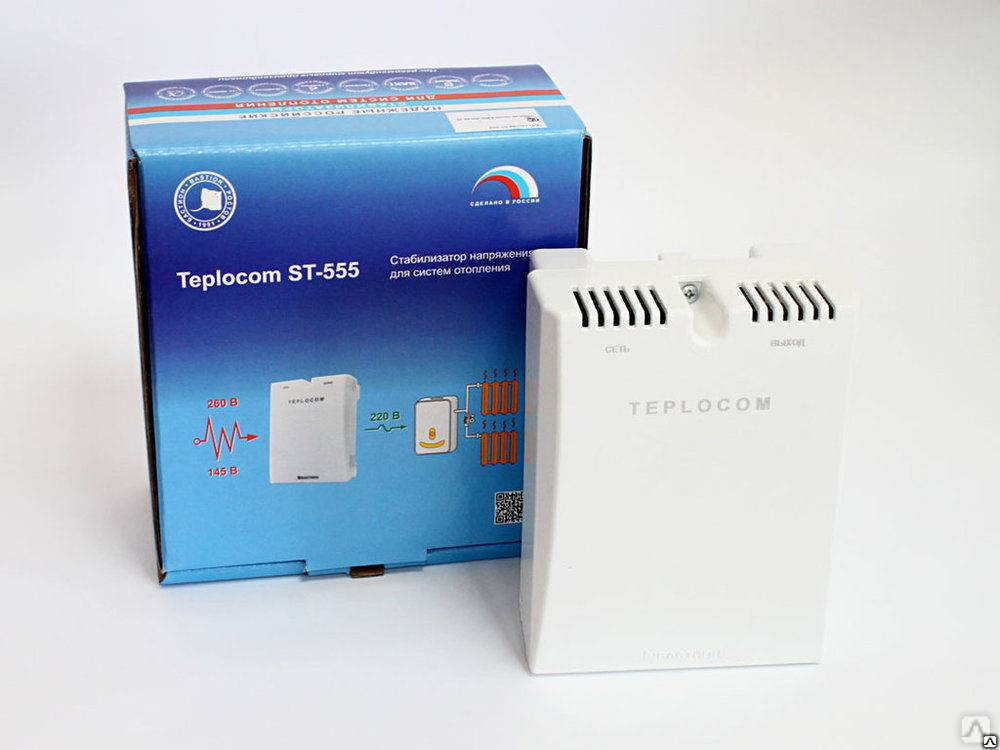

• для отопительного котла нужен только электронный вариант стабилизатора.

Если учитывать все эти моменты, то выбрать модель будет гораздо проще. А если вы совсем не разбираетесь в электротехнике, то можно и нужно воспользоваться помощью профессионального электрика или хотя бы спросить совета на тематических форумах.

Стабилизатор напряжения для котла какой фирмы лучше выбрать

Стабилизатор напряжения – это прибор защитного профиля, благодаря которому насосы и блоки автоматики котлов не выйдут из строя по причины скачков электросети. Кроме того он нужен для того, чтобы проводить очистку от частотных искажений. Он может быть настенного или напольного типа, различаться по разным техническим характеристикам.

В поиске надежных производительных устройств были названы лучшие производители:

• Бастион – научно-производственная компания из России, что уже около 30 лет выпускает современное оборудование источников питания, стабилизаторов, электротехники, защитных систем и др. Одна серия может насчитывать до 450 изделий, моделей.
• Huter Elektrische Technik GmbH – немецкая компания, которая была основана в 1979 году, а в 2004 году поступившая на отечественный рынок. Деятельность направлена на разработку и выпуск современного электрооборудования, соответствующего международным стандартам. Каждая единица товара имеет долгую гарантию замены, обслуживания.
• Энергия – российская компания, основанная в 2000 году. Сегодня это эксклюзивный дистрибьютор электротехники крупной корпорации SASSIN. Обладая собственным конструкторским отделом, производственными площадками в Китае, ассортимент уже насчитывает более 3000 позиций, постоянно разрастаясь.
• Rucelf – известный российский бренд, вышедший на мировой рынок более 10 лет назад. Основная деятельность направлена на выпуск бытового электрооборудования, а именно стабилизаторов, электрощитового и сварочного оборудования, источников бесперебойной сети, автотрансформаторов и д. Высокий уровень изделий гарантирует непрерывный контроль технологического процесса.
• Powerman – торговая марка, принадлежащая торгово-промышленной группе «ТАЙПИТ», основанной в 1991 году. Маркируются таким именем источники бесперебойного питания (ИБП), стабилизаторы, аккумуляторы. Большая часть продукции импортируется заграницу.
• APC (American Power Conversion) – американская компания, основанная в 1981 году. Сегодня это крупный поставщик надежных современных ИБП, но под другим именем. В 2006 году компания была поглощена, после чего стала называться «APC by Schneider Electric». Новая фирма считается экспертом в сфере решений по управлению электроэнергией.
• Sven – российская торговая марка, основанная в 1991 году. Сначала она разрабатывала и поставляла на рынок компьютерную периферию, после стала доступным и надежным производителем ИБП.

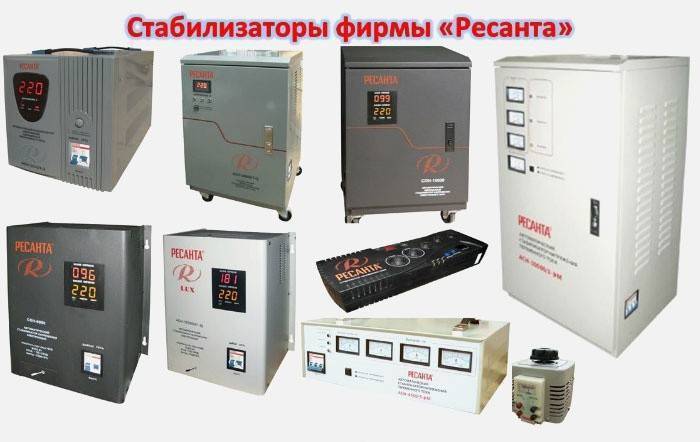

• Ресанта – крупнейший латышский производитель, начавший деятельность в 1993 году. Сегодня это известный в странах бывшего СНГ поставщик отопительных устройств, стабилизаторов напряжения, сварочных аппаратов и другой техники.
• Lider – отечественная марка, предлагающая высококачественное оборудование и устройства переменного напряжения по невысоким ценам. По техническим характеристикам, ценам является аналогом фирмы Progress. Каждый прибор адаптирован под российские условия, имеет высокую морозоустойчивость, может синхронизироваться с разными импортными аппаратами.

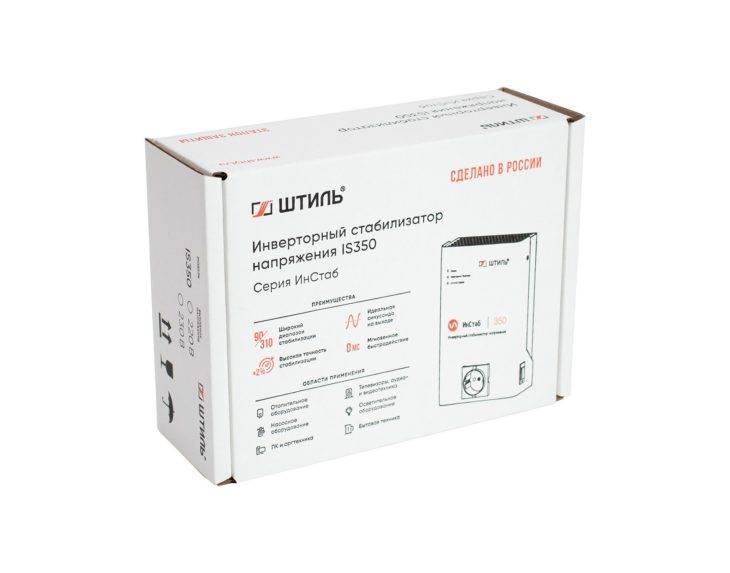

• Штиль – компания считается лидером среди отечественных производителей по выпуску систем электропитания уже около 25 лет. Этому заслугой является собственная производственная база, постоянное внедрение инноваций, растущий научный потенциал.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

Прочие параметры

Встроенная защита

Помимо стабилизации напряжения устройства должны выполнять еще и некоторые защитные функции. Основных три:

• Защита о высокого напряжения. Срабатывает при превышении 260 – 270 вольт.
• Защита от низкого напряжения. Нижний порог обычно установлен на 110 – 140 вольт.
• Защита от токов короткого замыкания.

Дорогие модели оснащают защитой от молний (импульсных перенапряжений) и фильтрами нейтрализации электрических шумов. Это полезные функции, но для стабильной работы электрооборудования хватает и первых трёх.

Желательно, чтобы стабилизатор был оснащен тепловыми датчиками. Они обезопасят от самовозгорания при критических перегрузках и в экстремальных ситуациях.

Работа при минусовой температуре

Эта характеристика приборов зависит от места установки. Лучшее место с температурой от 0 до + 45 °C. В этих пределах работает большинство стабилизаторов. Хорошо переносят морозы не многие модели

На эту характеристику стоит обратить внимание, если прибор будет установлен вне помещения

Наличие информационного дисплея

Для магистральных стабилизаторов, обеспечивающих электроснабжение всего домохозяйства, дисплей обязателен. Без него могут работать только индивидуальные маломощные устройства. Обычно отражает входящее и выдаваемое напряжение, мощность, ошибки. В критической ситуации можно понять, что произошло в сети, дома или со стабилизатором.

Таймер включения после отключения

Большинство стабилизаторов при первоначальном включении задерживают подачу напряжения потребителю. Тоже происходит при аварийных отключениях. Устройство выжидает не повторится ли ситуация вновь. Возможность установки задержки времени включения зависит от модели. На некоторых время предустановленно и не изменяется.

Уровень шума

При установке в жилом помещении, шум издаваемый устройством, может стать первоочередной характеристикой. Самые шумные – релейные. Они постоянно пощелкивают. Следом, в порядке убывания громкости идут сервоприводные, электронные и инверторные. В исправном состоянии все три типа шумят мало. Кулер издаёт звук не громче охлаждения компьютера

Повышение громкости сигнализирует о возможной неисправности и должно привлечь внимание владельца

Крепление и способ установки

По способу установки стабилизаторы делятся на настенные, напольные и настольные. Настольные включаются в розетку и служат для индивидуального использования. Настенные устанавливают в домах, квартирах и внешних шкафах. Их удобно обслуживать и они не путаются под ногами. Напольный вариант устройств имеет плюсы. Их легко спрятать под стол или в угол.

Вентилятор принудительного охлаждения

Существует два вида охлаждения – принудительной и естественное. Зависит от типа устройства. Принудительное охлаждение сопровождается небольшим шумом вентилятора и минимальным расходом энергии.

Как правильно выбирать

Выбор стабилизатора напряжения задача не из легких

Важно учитывать множество моментов, чтобы прибор работал правильно, выполнял свои функции и при этом не нанес существенный урон семейному бюджету. Консультанты в магазинах помогут подобрать оптимальный вариант, но порой они стремятся продать более дорогие модели или определенную марку, поэтому важно иметь хотя бы минимальные знания о приборе: какие бывают, чем отличаются, какой лучше

Решившись на покупку, необходимо учитывать следующие факторы при выборе стабилизатора:

• Трехфазный или однофазный. Выбор по данному критерию зависит от наличия в квартире приборов, работающих от трех фаз, или же дом подключен к однофазной электрической сети. Если определить схему подключения самостоятельно невозможно, стоит обратиться за консультацией к электрику.
• Напольные или настенные (вертикальные и горизонтальные). Первый вариант сравнительно недорогой, но имеет явный недостаток – занимает много места, провода постоянно путаются под ногами. Настенные стоят немного дороже, но они не занимают много площади.

Мощность. На выбор данного критерия влияет количество бытовых приборов в квартире и их общая суммарная мощность, которую каждый может рассчитать самостоятельно

Важно еще и учитывать напряжение в электрощите.
Точность – чем меньше погрешности в работе стабилизатора, тем лучше, оптимальный допустимый порог – 2%.
Тип стабилизатора – различают несколько разновидностей: механические, электронные, компенсационные, феррорезонансные.
Фирма-производитель. Выбирая стабилизатор (его марку), стоит прочесть отзывы о бренде, устройствах, предпочтение лучше отдать европейским или российским, отказавшись от приборов китайского производства, хотя и стоимость их немного ниже

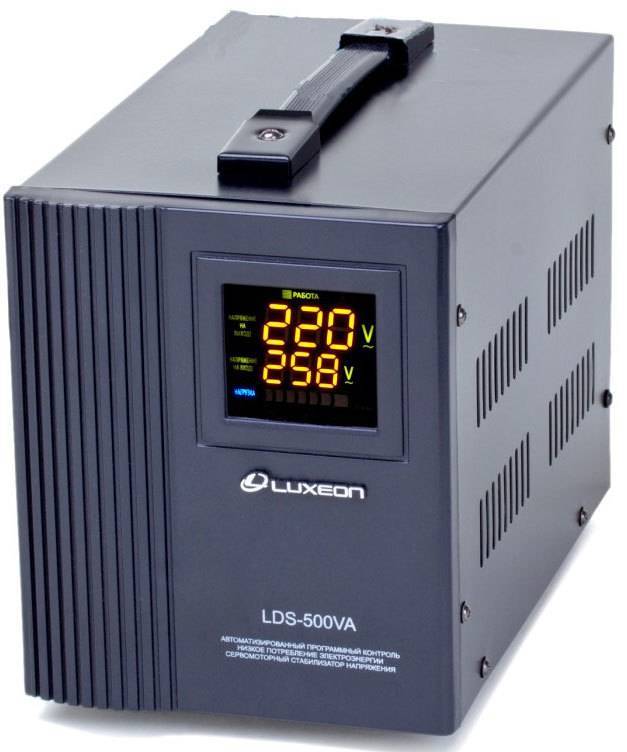

Популярные фирмы: Luxeon, Defender (Дефендер), Uniel, стационарные IEK (иэк), Ресанта.

Материал, из которого изготовлен корпус – предпочтение стоит отдать металлическим моделям, они более надежные и крепкие.
Дополнительные характеристики: вентиляция, предельно-допустимый интервал напряжения, способ управления, возможно ли самостоятельно устанавливать настройки, вид катушки, есть ли конденсатор, матрица, микроконтроллер

Важно узнать о способах установки, какого диаметра необходимы провода.
Цена – немаловажный фактор, который в некоторых случаях становится решающим.

Схемы подключения стабилизатора напряжения

Все работы по подключению стабилизатора необходимо выполнять только при отсутствии напряжения! Прежде чем начинать любые манипуляции, удостоверьтесь в том, что распределительный щит полностью обесточен. Стабилизатор напряжения подключают последовательно по фазам. Для этого предусмотрено три контакта:

• фаза – «вход»;
• фаза – «выход»;
• нуль.

Схема подключения стабилизатора напряжения

Фазный провод от вводного автомата подключается на «вход» стабилизатора. Затем к «выходу»» подсоединяется фаза с нагрузкой. К нулевому контакту стабилизатора подсоединяется нулевой провод сети без разрыва. Чтобы его подключить, нужно сначала подсоединить к стабилизатору, а затем к общему нулевому проводу сети (с помощью клеммных соединителей (колодок) или обычной скрутки). В некоторых случаях схема стабилизатора напряжения выполнена таким образом, что для подключения его к сети используется не три, а четыре контакта:

• фаза – «вход»;
• нуль – «вход»;
• фаза – «выход»;
• нуль – «выход».

В этом случае схема стабилизатора напряжения, по которой он включается в сеть, выполняется следующим образом: фазный и нулевой провод от вводного автомата (электрощита) подсоединяется к соответствующим контактам «вход» на защитном устройстве, а фазный и нулевой провод нагрузки соединяется с контактами «выход».

После включения стабилизатора лучше некоторое время понаблюдать за его работой, послушать, насколько он шумит, есть ли специфические щелчки при включении приборов. Любое потрескивание может говорить о том, что мощность выбрана неверно, либо идёт перегруз на одну из фаз. Какой бы вы ни выбрали стабилизатор напряжения для частного дома, не забывайте проводить профилактический осмотр, подтягивание шайб и креплений. Это защитит дом от пожара и замыканий.

Шум

Не все модели стабилизаторов обладают малошумностью при своей работе. В основном это относится к симисторным и инверторным стабилизаторам, да и то маломощным. Остальные создают шум в пределах 30-40 дб. Много это или мало можно сравнить по таблице:

Другие марки в особенности электромеханические и релейные, при процессах выравнивания напряжения могут превращаться в барабан с трещеткой. Исходя из этого спальня — не лучшее место для стабилизатора.

Подводя итог можно выделить основные рекомендации, где и как лучше всего установить стабилизатор напряжения:

• после счетчика
• как можно ближе к распредщитовой
• на высоте 1,5-1,7м от уровня пола
• 20-30см от соседних стен и перегородок
• в теплом помещении
• спальня, подсобка, место под потолком не рекомендуется

Ознакомиться с текущими ценами на популярные марки стабилизаторов и выбрать себе необходимый можно здесь.

Как избежать 3 ошибок при монтаже СН

Есть 3 ошибки при выборе и установке СН:

1. Неправильный выбор мощности устройства. Она необходима на 20% больше, чем электроприборов у СН, включаемых в розетку, или не меньше, чем ток вводного автомата у настенных устройств.
2. Подключение прибора до счётчика. Он подключается после прибора учёта, иначе проверяющий электроснабжающей организации выпишет штраф.
3. Подключение устройства кабелем недостаточного сечения. Сечение проводов выбирается по таблицам из ПУЭ или онлайн-калькулятора в интернете. Недостаточное сечение проводов приведёт к перегреву и короткому замыканию.

Принцип работы стабилизатора

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.

Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный.

Купили новую технику, а она не хочет работать, выдает ошибку по питанию

Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.
