Схема подключения натриевых ламп — для уличного освещения

Конструкция натриевой лампы

Конструктивно прибор представляет собой колбу, выполненную из специального изготовленного из оксида алюминия Al2O3 стекла. В процессе работы колба разогревается до 1200 градусов Цельсия. Такое стекло не только выдерживает высокие температуры, но и способно противостоять разрушающему действию паров натрия.

В края колбы, которая называется горелкой, впаиваются два электрода. Сама она заполняется смесью буферных (инертных) газов с добавлением натриевой амальгамы: сплава натрия со ртутью. Дополнительно в буферные газы подмешивают ксенон, он обеспечивает более легкий старт лампочки. Горелка, в свою очередь, помещается в еще одну внешнюю колбу, выполненную из обычного термостойкого стекла. Обычно это тугоплавкое боросиликатное стекло. В колбе создается глубокий вакуум, а сама она снабжается цоколем того или иного типа для подключения к питающей сети.

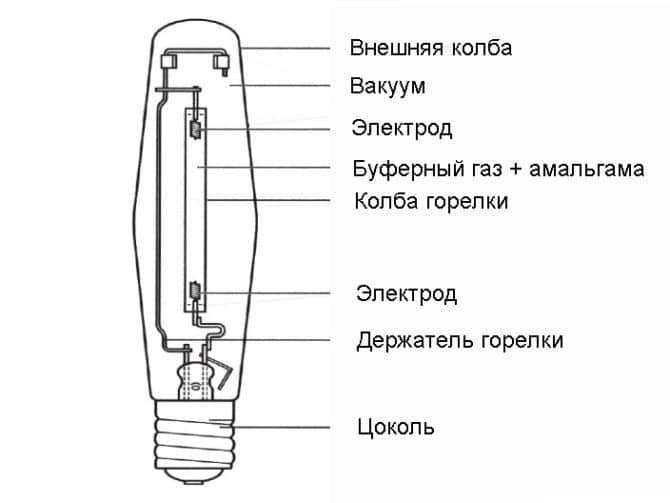

Устройство лампы ДНаТ

Самый распространенный цоколь, устанавливаемый на лампочки ДНаТ – резьбовой цоколь Эдисона. Для приборов небольшой мощности применяется Е27, для мощных осветителей – Е40. Тем не менее встречаются лампочки и с другими типами цоколей, а также двухцокольные.

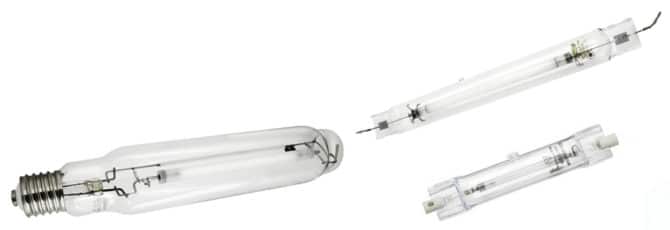

ДНаТ с цоколем Е40 (слева) и двухцокольный софитный вариант

Иногда в одну внешнюю колбу устанавливаются две горелки. Это повышает мощность прибора без существенного увеличения его габаритов, а также несколько увеличивает КПД и срок службы устройства за счет меньших теплопотерь.


Лампочка ДНаТ с двумя горелками
Натриевая лампочка низкого давления

Как я отмечал выше, кроме ДНаТ, существуют еще несколько разновидностей натриевых осветительных приборов:

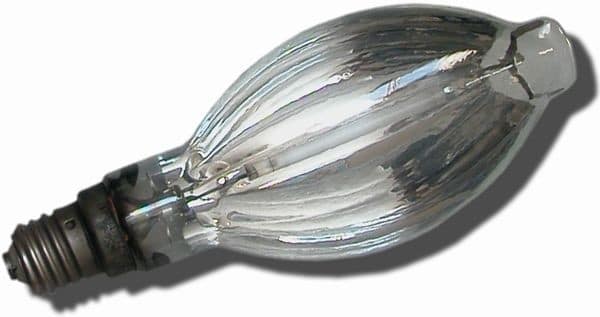

ДнаЗ – с напыленным на часть внешней колбы зеркальным рефлектором, направляющим свет горелки в определенный сектор;


ДНаЗ имеет собственный рефлектор

ДНаС – светорассеивающие. В этом приборе роль светорассеивателя исполняет специальный пигмент, нанесенный на внутреннюю поверхность внешней колбы. Спектр ламп ДНаС похож на дневной;


И внешне, и по излучаемому спектру ДНаС напоминает ртутный осветитель ДРЛ

ДНаМТ – с матированной колбой. По сути, это аналог ДНаС, которая в настоящее время снята с производства. Предназначена для прямой замены ламп ДРЛ без ухудшения качества освещения.


Лампа ДНаМТ

Принцип действия

При подаче на электроды горелки питающего напряжения и одновременно высоковольтного импульса в колбе возникает тлеющий разряд, который начинает разогревать амальгаму натрия. По мере разогрева амальгама переходит в парообразное состояние, сопротивление газового промежутка в колбе уменьшается, и постепенно разряд переходит в дуговой – лампа разгорается.

Обычное время разогрева  ДНаТ – 10-15 мин. При этом температура самой горелки достигает 1200, а внешней колбы – 250-300 градусов Цельсия. Чтобы разряд не перешел в неуправляемый дуговой, последовательно с лампой включается балласт. Под воздействием электрической дуги пары натрия начинают излучать видимый свет в желто-оранжевом спектре (резонансный спектр натрия). При этом светоотдача прибора составляет 150–200 лм/Вт в зависимости от мощности и типа прибора.


Спектр лампочки ДНаТ

Условия утилизации

Горелки натриевых ламп высокого давления содержат амальгаму натрия – сплав натрия и ртути. Категорически нельзя выбрасывать ДНаТ в контейнеры с обычным бытовым мусором или закапывать их на ближайшем пустыре. Утилизация приборов проводится по тем же правилам, которые приняты для ламп ДРЛ и других устройств, содержащих ртуть.

Дуговые натриевые лампы высокого давления имеют очень хорошие технические характеристики. По энергоэффективности и ресурсу работы они конкурируют со светодиодными источниками света, поэтому люди еще долго будут использовать их в разных сферах жизнедеятельности.

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

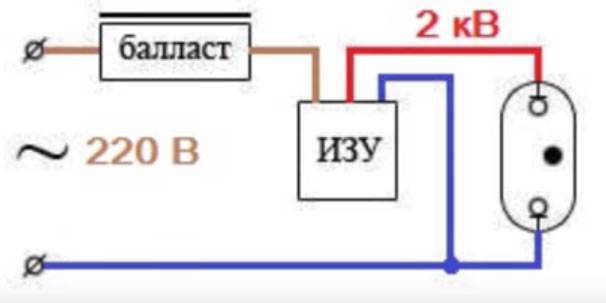

Вот ее более развернутый рисунок.

На ней нарисованы:

  • сам дроссель (баласт), на который подается фаза
  • далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

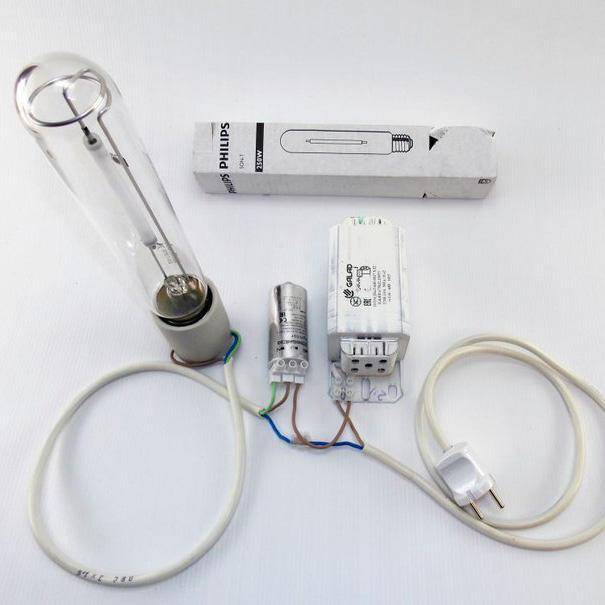

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Для чего нужны импульсные зажигающие устройства (ИЗУ)

ИЗУ помогают повысить напряжение до такой степени, чтобы образовалась дуга. Мощность зажигающего устройства колеблется от 35 до 400Вт. Кроме того, приспособление может иметь 2 или 3 вывода, поэтому схема включения ДНаТ при использовании разных видов ИЗУ немного отличается.

При подключении осветительного устройства рекомендуется использовать конденсатор.

Цепи, где установлен дроссель кроме активной мощности потребляют реактивную. Вторая не несет никакой пользы и увеличивает потери. Чтобы этого избежать, дополните комплект подключения фазокомпенсирующим конденсатором.

Следующая таблица поможет вам подобрать конденсатор с подходящей емкостью в зависимости от мощности лампы и балласта:

Это устройство не поможет сэкономить электричество, однако снизит нагрузку на проводку, уменьшит вероятность ее возгорания.

Схема подключения и что нужно для запуска ДНаТ

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор. Для ламп разной мощности нужно подбирать соответствующую емкость. Вот рекомендуемые параметры емкости конденсаторов, в зависимости от мощности дросселей:

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Это интересно: Выбивает вводной автомат при включении нагрузки: причина

Область использования

Источники света ДНаТ не применяются в жилых помещениях из-за чрезмерной мощности и искаженной цветопередачи: например, зеленый часто «превращается» в черный или темно-синий. Однако лампочки нашли применение в других сферах:

  1. Освещения улиц и дорог. Особенно хорошо лампы проявили себя при работе в туманных областях;
  2. Подземные переходы, железнодорожные вокзалы и аэропорты, автостоянки, туннели;


Светильники хорошо работают даже в туман и дождь

  1. Промышленные помещения, склады, цеха, автостоянки, спортивные комплексы, для которых правильная передача света не важна;
  2. Подсветка памятников и зданий;
  3. Для теплиц, цветников и других комплексов, в которых выращивают растения. Это позволяет выращивать растения круглый год вне зависимости от сезона.

Вам это будет интересно Причины моргания лампочек и их устранение

В теплицах используют лампы мощностью 150-250 Вт, подойдет и лампа в 400 Вт, но ее необходимо будет поставить подальше. Для улицы необходимы лампы мощностью 70-150 Вт.

Важно! Для уличного освещения важно выбирать лампы с защитой от влаги и пыли

Сфера применения

Так как цветопередача ДНаТ достаточно низкая, то их не применяют для освещения жилых помещений, рабочих мест. Чаще всего натриевые источники света используются на улицах, они излучают яркий контрастный свет, повышая видимость на дорогах даже при тумане и снегопаде.

Сферы применения ламп ДНаТ:

  1. Системы освещения для больших территорий, широких улиц, шоссе, автомобильных магистралей.
  2. Фоновое освещение в туннелях, спортивных комплексах, аэропортах, железнодорожных вокзалах.
  3. Подсветка памятников и других архитектурных сооружений.
  4. Освещение цехов, складов, где уровень цветопередачи неважен.
  5. Искусственное освещение в питомниках для растений, теплицах, цветниках.

Системы освещения с использованием натриевых источников света показывают качественную работу, устойчивость к погодным условиям и высокую энергоэффективность.

При выборе осветительного элемента, нужно четко понимать, какую функцию он будет выполнять. Ведь нужно подобрать устройство с подходящей мощностью.

Для теплиц и оранжерей можно использовать лампы от 70 до 400Вт. В идеале натриевая лампа для растений должна иметь мощность 150 – 250Вт. Искусственное освещение повышает темпы роста и урожайность овощей, ягод, цветов и т. д.

С определенным ограничением для растений можно использовать лампочки на 400Вт. В таком случае осветительную аппаратуру нужно размещать на расстоянии 50 см от объекта. Использовать устройства с более высокой мощность запрещено, так как они просто сожгут растение.

В уличные фонари обычно устанавливают ДНаТ на 70 – 150Вт. При этом для осветительных устройств нужно подбирать элементы с такой же мощностью. Например, для светильников 150Вт подойдет лампочка с таким же значением.

В домашние светильники не рекомендуется устанавливать натриевые лампы даже с малой мощностью. Они плохо влияют на зрительный аппарат человека.

Как заменить старые лампы на светодиодные

Непосредственно заменить газоразрядную лампу на светодиодную не получится – из-за особенностей работы ДРЛ она подключается через пуско-регулирующую арматуру, основным элементом которой служит дроссель, ограничивающий ток. Этот дроссель в цепи переменного тока создает значительное сопротивление. Поэтому если ввернуть светодиодную лампу непосредственно вместо газоразрядной, яркость свечения значительно снизится. Также в схеме имеется конденсатор для улучшения компенсации бросков напряжения и предохранитель, который защищает питающую сеть от возможных коротких замыканий в лампе.

Схема подключения ртутного осветительного прибора.

Эту проблему можно обойти модернизацией драйвера LED-светильника или разработкой нового, который принципиальных технических решений содержать не будет. Просто адаптация к новым условиям работы. Но с экономической точки зрения в этом смысла нет, потому что переделать схему гораздо проще.

ДРЛ

Чтобы адаптировать светильник под светодиодную лампу, следует выполнить шаги:

Удалить дроссель и замкнуть контакты, к которым он был подключен, перемычкой. Можно не удалять, а просто замкнуть – работать все равно будет. Но лучше демонтировать.

Конденсатор на работу не влияет, можно оставить. Но лучше тоже демонтировать, потому что через него будет протекать ток. Это потребует увеличения сечения проводов, незаметного в случае одного светильника. Но когда ламп много, эффект будет заметен

Да и лишний элемент ненадежности, в котором может возникнуть короткое замыкание, пробой изоляции и т.п., лучше удалить.

Предохранитель – плавкая вставка – важного значения не имеет. Защиту от нештатных режимов в современных сетях выполняют автоматические выключатели

Свои функции они выполняют эффективно, и в подстраховке плавким предохранителем не нуждаются. В случае возникновения перегрузки в защищаемой линии автомат можно просто взвести (после устранения неисправности), а предохранитель придется заменять. Для этого надо иметь запас плавких вставок. Резонов продолжать использовать этот элемент нет. Его также лучше демонтировать, а контакты замкнуть.

Существуют лампы ДРЛ, не требующие дросселя. Для розжига у них внутри установлена специальная спираль. Это самый простой вариант – замена ДРЛ 250 на светодиодную лампу с цоколем Е40 в таком случае производится простым выкручиванием старого осветительного прибора и установкой современного на то же место. Надо лишь проконтролировать наличие конденсатора и предохранителя – они могут быть установлены «на всякий случай».

Также возможны ситуации, когда различные умельцы подключали лампы ДРЛ без дросселя, используя в качестве балластов конденсаторы, лампы накаливания и т.д. Конечно, это все надо отключить и демонтировать.

ДнаТ


Натриевый осветительный прибор ДНаТ-250.

Наряду с лампами серии ДРЛ для наружного освещения применяются газоразрядные лампы серии ДНаТ, действие которых основано на свечении паров натрия при достаточной степени ионизации газов внутри колбы. Эти лампы не попадают под действие соглашения о прекращении выпуска ртутных приборов, у них нет слоя люминофора, их экологичность гораздо выше, чем у ртутных. По электрическим параметрам они также выигрывают у ДРЛ.

Тип лампыНоминальная мощность, ВтСредний ресурс, часовНачальный световой поток, лмСнижение светового потока через год
ДРЛ-25025012 00013 20040%
ДНаТ-25025015 00026 00020%

Многие специалисты ставят под сомнение необходимость замены натриевых ламп на светодиодные, потому что лампа ДНаТ:

  • дешевле, чем LED;
  • имеет сравнимую со светодиодами энергоэффективность;
  • производится по отработанным технологиям, что ведет к высокому качеству изготовления и сроку эксплуатации, примерно равному фактическому (не заявленному!) периоду службы LED-ламп от малоизвестных производителей.

Подключение ДНаТ к сети 220 В требует специального прибора – импульсного зажигающего устройства (ИЗУ), так как для розжига требуются высоковольтные импульсы, и дросселя. Если решение о замене натриевых ламп на светодиодные все же принято, потребуется демонтировать ИЗУ. Схему подключения можно найти прямо на корпусе. При замене на LED все лишние элементы надо удалить.


Схему обычно рисуют на корпусе устройства.


Схема подключения натриевого источника света.

Достоинства и недостатки

Лампа ДНаТ 250 – это один из наиболее экономных и мощных осветительных элементов среди натриевых источников света. Она обладает следующими преимуществами:

  1. Излучает мощный световой поток даже при длительной работе.
  2. Срок службы составляет 15000 часов. Это показатель в 2 раза превышает ресурс работы альтернативных источников света с такой же мощностью.
  3. При минимальном потреблении энергии они способны освещать объемные пространства.
  4. ДНаТ 250 может применятся при температуре от-35 до +40°, при этом светоотдача не уменьшается.
  5. КПД лампочки достигает 30%.
  6. Корпус осветительного элемента устойчив к вибрациям и перепадам температуры.

Цветопередача ламп высокого давления вполне приемлемая, поэтому ее применяют для освещения производственных помещений, спортивных залов и т. д. А вот устройства с низким давлением сильнее искажают цвета, поэтому их не рекомендуется устанавливать в закрытых помещениях.

Несмотря на внушительный список достоинств, ДНаТ 250 обладают некоторыми минусами, которые ограничивают сферу их применения:

  1. Ближе к концу срока эксплуатации происходит уменьшение светоотдачи. Тогда светло-оранжевый свет постепенно тускнеет.
  2. Лампочки быстро реагируют на перепады напряжения в сети, из-за этого ресурс их работы снижается. Однако эту проблему поможет решить балласт.
  3. Низкая температура негативно отражается на работе устройства, тогда оно медленнее запускается, снижается светоотдача.
  4. Из-за сильного перегрева источника света во время работы существует риск повреждения его корпуса. Чтобы этого не случилось, их нужно устанавливать в закрытые светильники.
  5. Чтобы выйти в нормальный рабочий режим устройству понадобится от 5 до 10 минут. Это время необходимо для разогрева горелки. Потом лампа начинает светить ярко.
  6. Низкий уровень светопередачи, особенно у ламп с низким давлением, не позволяет их применять для освещения жилых помещений.
  7. Сильная пульсация тока во время работы устройства не способствует длительной работе. Из-за мерцания лампы глаза быстро устают.

ДНаТ 250 не рекомендуется устанавливать в системы освещения, которые быстро включаются и включаются. Это обусловлено тем, что устройству нужно не менее 5 минут для разогрева, а перед следующим запуском ей нужно остыть на протяжении нескольких часов (от 3 до 6 часов).

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Пускорегулирующая аппаратура

Из-за особенностей строения, ДНаТ требует дополнительного оборудования для подключения. Это связано с тем, что источнику света не хватает напряжения для запуска, кроме того, необходимо снизить напряжение дуги. Именно для этой цели используют аппарат ПРА, а также ИЗУ.

Электронное пускорегулирующее устройство обладает многими преимуществами по сравнению с ЭмПРА (электромагнитное). Единственный недостаток в том, что устройства первого типа более дорогие.

Дроссели помогают уменьшить пульсацию напряжения, сгладить частоту тока или устранить его переменную составляющую. То есть, они ограничивают и стабилизируют электрическое напряжение. Достаточно просто подключить ПРА к лампе, чтобы устройство работало без перебоев.

Сегодня на смену устаревшим двухобмоточным электронным балластам пришли современные однообмоточные устройства.

Дроссель должен иметь такую же мощность, как и лампа, к которой он будет подключаться. В противном случае осветительный прибор быстрее выйдет из строя или снизится светоотдача. Например, если вы приобрели ДНаТ 250Вт, то мощность ЭПРА должна быть такой же.

Схемы подключения

Для подключения ДНаТ к сети используется пускорегулирующая аппаратура, состоящая из балластного дросселя и источника высоковольтных импульсов (ИЗУ). Первый элемент включается последовательно, а второй – параллельно лампе. Ток, проходя через дросcель и ИЗУ, производит пуск лампы.

Мощность дросселя обязательно должна соответствовать мощности источника света. И включается он именно в фазную линию, которую можно определить, используя простейшую индикаторную отвертку. Для компенсации реактивной составляющей тока и снижения энергопотребления параллельно лампе включается гасящий конденсатор. Для ДНаТ-250 можно использовать модель емкостью 35 мкФ. Это необязательный элемент схемы.

Относительно использования ИЗУ у электротехников нет единого мнения. Дело в том, что он бывает двух типов:

  • с двумя точками подключения;
  • с тремя точками подключения.

Двухточечный ИЗУ

Схема генератора автоколебаний строится на двух динисторах. Включается параллельно лампе, поэтому устройство при возрастании пускового тока не оказывает балансирующего влияния на электросхему. Из-за этого дроссель может быть пробит. После запуска лампы ИЗУ продолжает работать, увеличивая энергопотребление.

Трехточечный ИЗУ

Особенностью устройства является то, что фазная линия проходит через него и по этой цепи оно оказывается включенным последовательно лампе. Поэтому при запуске его дроссель оказывает дополнительное компенсационное воздействие и лучше стабилизирует систему. Схема строится на полупроводниках последнего поколения, имеющих лучшие эксплуатационные характеристики. По этим причинам предпочтительнее использовать именно его.

Выводы и полезное видео по теме

Что собой представляет лампа натриевого типа, как работает в разных условиях и чем отличается от прочих источников света:

Подробный обзор натриевого модуля от немецкой компании Osram:

Как эффективно подсвечивать растения в теплице при помощи натриевых осветительных изделий:

Выбирать натриевые приборы необходимо в строгом соответствии с областью использования. Лучше приобретать продукцию известных брендов в магазине, где товары хранятся в подходящих условиях и не подвергаются агрессивному воздействию окружающей среды.

Такая лампа отслужит весь срок, не потребует сложных обслуживающих процедур и обеспечит плотный, насыщенный светопоток в любом удобном для пользователя месте.

Есть опыт использования натриевых ламп? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Основные выводы

ИЗУ для ДНаТ – это важная часть комплекта для качественной и бесперебойной работы осветительного устройства.

Кроме того, вам понадобиться ПРА, конденсатор, которые стабилизируют ток и снимают напряжение с проводки.

Подбирайте зажигающее устройство и балласт с учетом мощности лампы.

Во время сбора комплекта для подключения осветительного устройства, четко соблюдайте схему.


Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

  • сам дроссель (баласт), на который подается фаза
  • далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
