Правила работы
Перед любыми действиями с электрической установкой нужно проверить отсутствие напряжения на ней. Также нужно установить предупредительные плакаты, свидетельствующие о проводимых работах. Все действия осуществляют с применением измеряющих клещей и указателей.
Если отключить питание не представляется возможным, тогда работают без снятия напряжения, что сопряжено с дополнительной опасностью. Такие работы ведутся с особыми требованиями к безопасности. При напряжении до 1000 вольт:
- Инструмент используется только диэлектрический, дополнительно у отвёрток должен быть заизолирован стержень. Если такого инструмента нет, то используют изолирующие перчатки.
- Ограждают проводники под напряжением, с которыми не планируется вести работу.
- Монтажники должны быть обуты в галоши и стоять на диэлектрической подставке либо резиновом коврике.
При напряжении свыше 1000 вольт работать можно только со снятым напряжением. Запрещено дотрагиваться к изоляторам вышек и установок со включенным питанием.
Профилактика на производстве
В случае же с производством на предприятиях, заводах, фабриках недостаточно будет повесить табличку, запрещающую животных в рабочих помещениях
Тут важно проводить плановые регулярные инструктажи персонала про меры от поражения электрическим током. Одного инструктажа в год будет недостаточно, так как человек имеет свойство забывать информацию и отвлекаться
Помимо этого, необходимо следить за состоянием основной проводки, проводки оборудования и инструментов на производстве. И важно помнить, что безопасность персонала — дело рук не только самого персонала, но и руководства, ведь чаще всего случаи поражения электрическим током происходят именно в производственной сфере.
Одной из самых частых причин поражения является человеческая халатность и неосторожность. В этом случае человек может знать меры от поражения электрическим током, однако относится к этой информации несерьезно, что и становится причиной производственных травм, летального исхода
Также, халатность может прослеживаться и со стороны администрации предприятия, на котором работает пострадавший. И если такой случай произошел в процессе работы на производстве — ответственность за происшествие будет лежать на плечах руководства организации, в которой работал пострадавший. И это сделано не просто так. Законодательство по охране труда таким образом стимулирует руководство предприятий уделять больше времени вопросу безопасности работников.

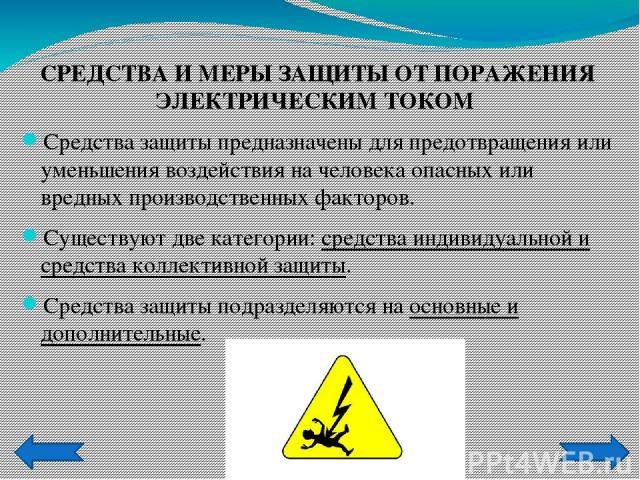

Для профилактики же поражения электрическим током существуют основные и дополнительные нормативные документы. В случае с мерами защиты от электричества будут полезны: «ГОСТ ІЕС 61140-2012 Защита от поражения электрическим током», «ГОСТ 12.4.124 Средства защиты от статического электричества» и «ГОСТ Р ЕН 1149-5-2008 Одежда специальная защитная», ПТЭЭП, ПБЭЭП, ПУЭ. Эти документы очень кратки, но при этом содержат основные методы защиты, которые необходимо знать для эффективного использования мер, средств и способов защиты от электрического удара. К примеру, ГОСТ ІЕС 61140-2012 – один из основных документов, содержащий в себе правила технической эксплуатации электроустановок потребителей. Эти правила необходимо знать не только потому, что по они часть экзамена на получение группы, но и по той причине, что они разъясняют обязанности пользователя, порядок эксплуатации и виды электроустановок.
Не менее важно помнить какие существуют меры коллективной защиты персонала. Они заключаются в создании условий, при которых отсутствует доступ к токоведущим частям, находящимся под напряжением
Для этого служат оградительные, сигнализирующие, блокировочные приборы и знаки безопасности.

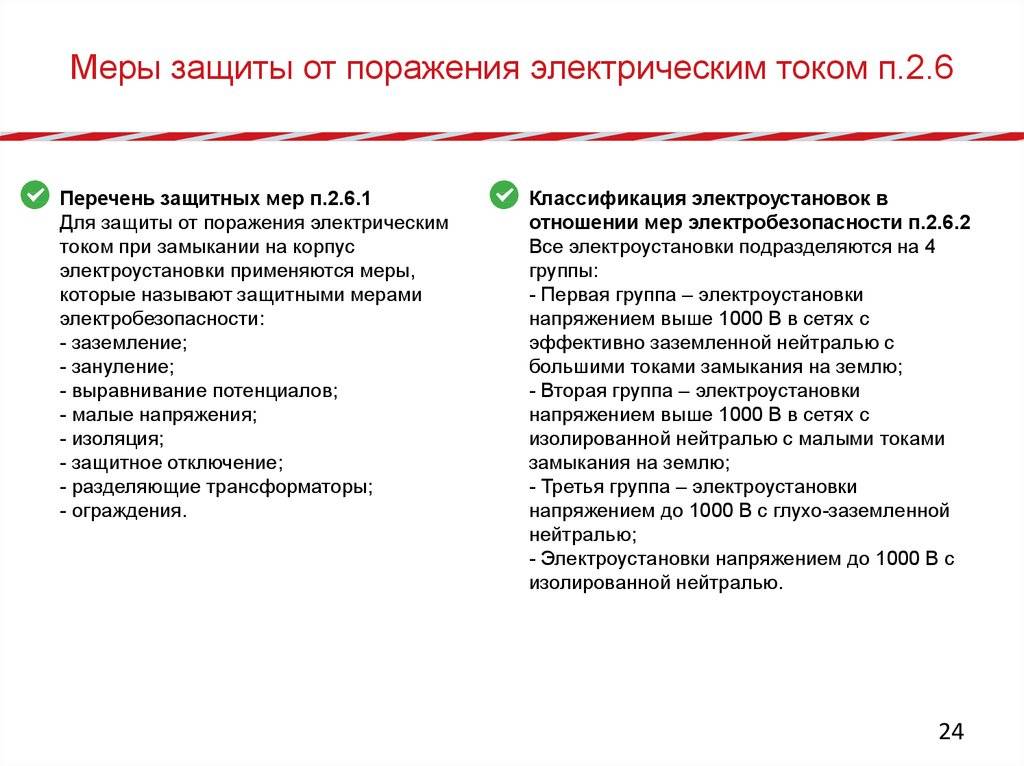

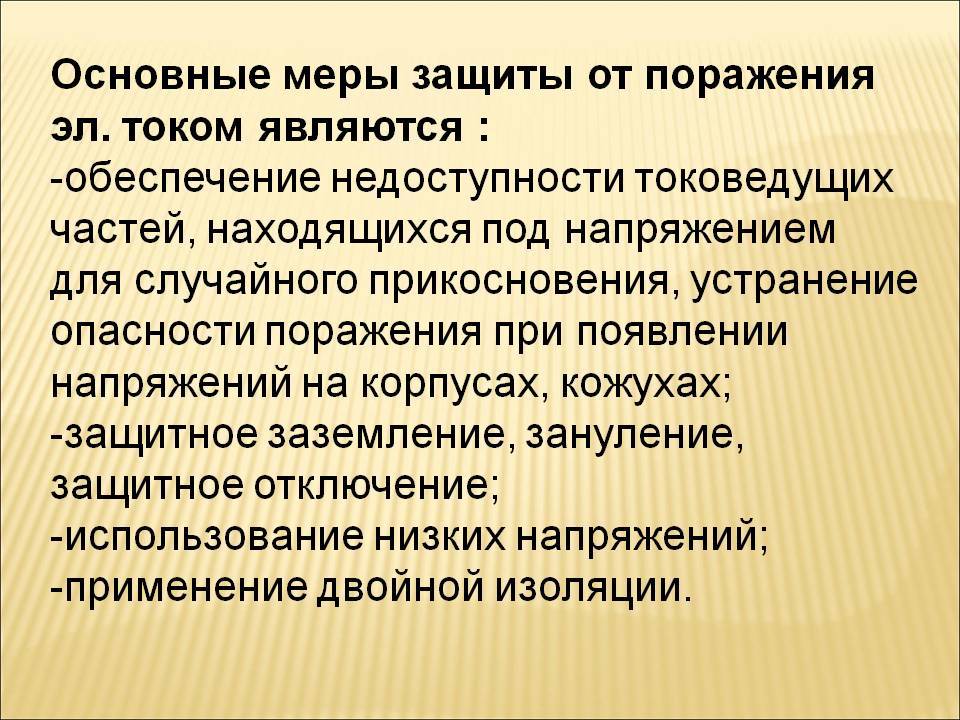

Для предотвращения ЧП одними из основных мер являются защитное заземление и защитное зануление:
- заземление — соединение металлических частей установки с землей;
- зануление — соединение проводки с нулевым защитным проводником, который отключает поврежденный участок сети.
Немаловажно еще помнить, что ударить электричеством может при косвенном прикосновении. Косвенное прикосновение — это контакт с открытой проводящей частью установки или оборудования, которая в нормальном режиме работы обесточена, но в силу каких-либо факторов оказалась под напряжением
Особенную опасность это явление имеет при контакте человека с установкой без заземления, ведь в таком случае исход случайного прикосновения может стать летальным. Поэтому не стоит забывать про такие вещи, как заземление и зануление в электроустановках.
Подробнее о мерах защиты при косвенном прикосновении вы можете прочитать в статье которую мы публиковали ранее — https://samelectrik.ru/mery-zashhity-pri-kosvennom-prikosnovenii.html
Главное, что должен помнить любой руководитель — в целях предотвращения несчастных случаев, защиты от поражения электрическим током нельзя экономить на оборудовании электромонтеров, сварщиков и прочих работников. Необходимо принимать все необходимые технические меры во избежание несчастных случаев.
Специальные средства защиты

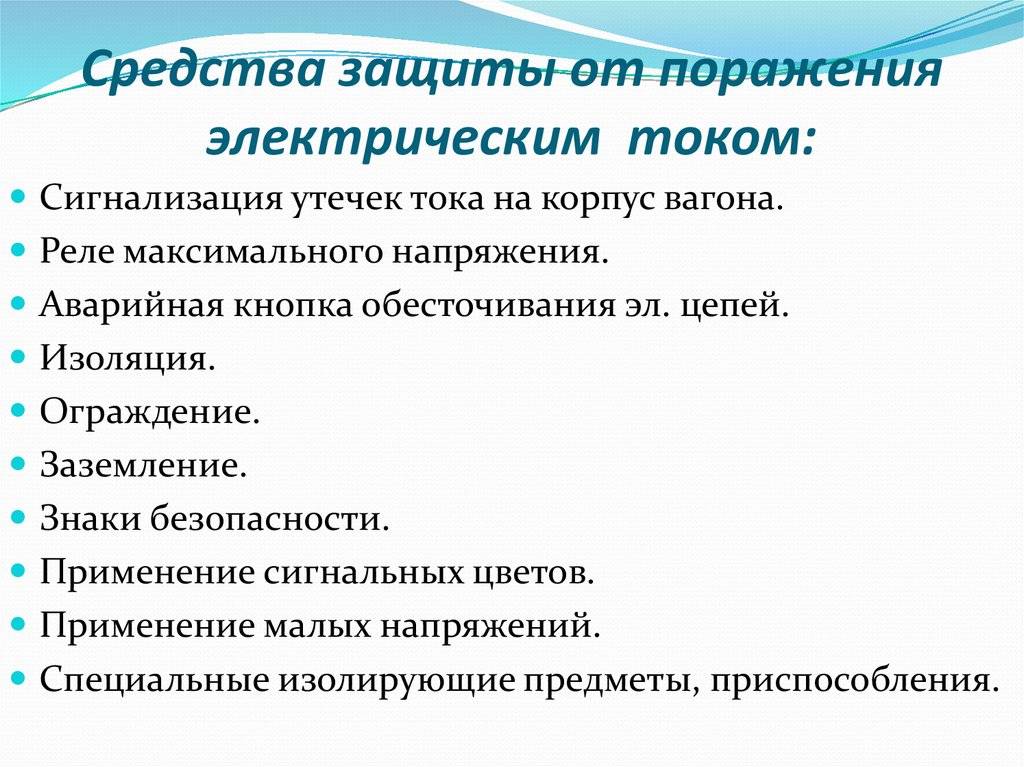

К специальным средствам защиты, которые позволяют избежать удара электрическим током, относятся всевозможные устройства и приспособления, действия которых используются в узконаправленных целях. Одним из них являются различные защиты, предназначенные для автоматического отключения электрической цепи в случае возникновения аварийной ситуации:
- Автоматические выключатели тока и контакторы;
- Дифференциальные защиты, реагирующие на утечку тока при пробое изоляции;
- Контроль изоляции;
- Защита по напряжению и т.д.
Переносные заземления устанавливаются для соединения токоведущих частей с землей. В результате чего происходит снятие остаточного электрического заряда и последующий контроль отсутствия потенциала. При случайном возникновении электрического тока произойдет защитное отключение электроустановки.
Шунтирующие штанги и перемычки – устанавливаются при работе под напряжением. Они позволяют выровнять потенциал, обеспечивают прохождение токов через изолирующие секции. В случае невозможности выравнивания потенциалов произойдет срабатывание защитного устройства.

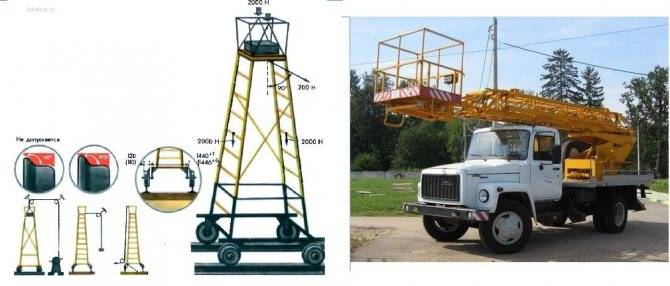

Изолирующие вышки и подъемники – обеспечивают электрическое сопротивление для изоляции персонала, выполняющего работу под напряжением.
Рис. 3. Изолированные вышки
Для защиты органов зрения от электрической дуги или возможного искрообразования в качестве защитного средства используются специальные очки, которые являются обязательным в ряде технологических процессов.
Сетевые решения
Эффективный способ снизить риск поражения — разнести одну крупную электрическую сеть, сделав несколько меньших. Рабочее напряжение остаётся одинаковым, но понижается ёмкость сети, а общее сопротивление изоляции возрастает. Для этого устанавливают делительные трансформаторы, к которым уже подключается оборудование. Такое решение актуально для сетей с напряжением до 1000 вольт.

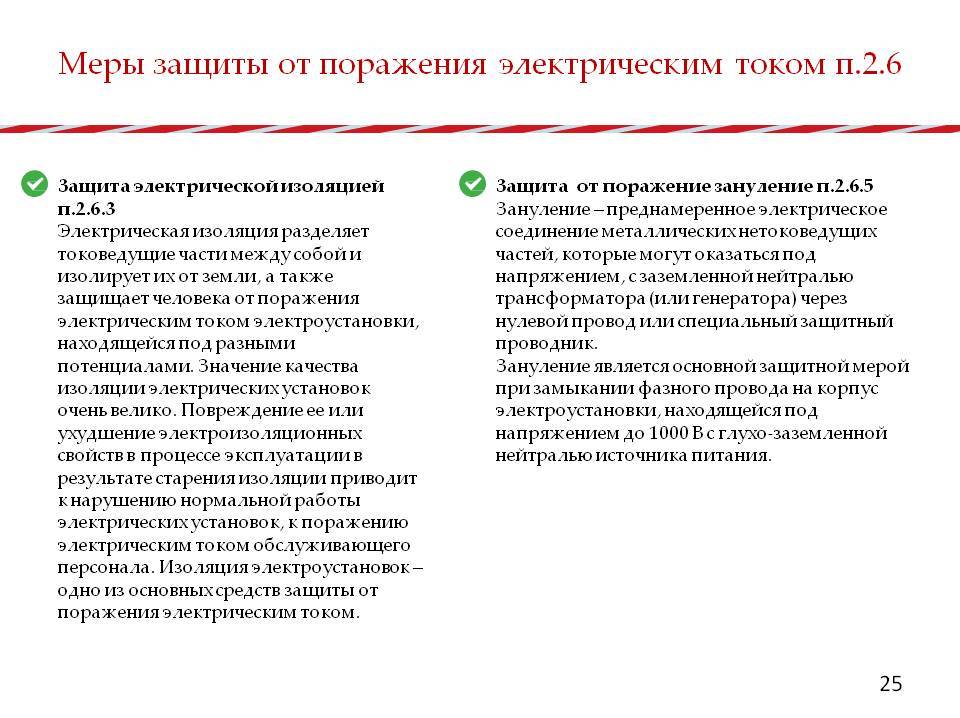

Токопроводящие части обязательно изолируются, то есть покрываются слоем диэлектрика, если предусмотрен контакт человека с ними. Защитным покрытием может выступать пластик, лак, краска, резина или эбонит. Двойная изоляция — это второй слой полимера, который выполняет защитную функцию, если основная изоляция будет повреждена. Обязательным является проведение контрольных замеров сопротивления. Также существуют бронированные коммуникационные кабели и усиленная изоляция.
Оборудование с высоким напряжением (>1000 вольт) представляет особую опасность. Поражение возможно не только в результате соприкосновения с фазой, но даже при близком нахождении рядом с токопроводящими элементами, поэтому такие установки должны быть огорожены, а доступ к ним ограничен. Подъём проводов на высоту, недоступную постороннему человеку, либо прокладка кабеля под землёй — типичные приёмы.
Классификация
Каким бы не было надежным изоляционное покрытие, оно не может служить вечно, особенно, когда технологический цикл предполагает наличие сложных условий. Угрозу могут представлять и другие факторы, например металлическое покрытие полов в производственном помещении или расположение электрооборудования рядом с заземленными металлическими конструкциями. Это при косвенном касании может спровоцировать поражение электротоком.
Для повышения эффективности электробезопасности была разработана система классификации помещений по степени опасности. В соответствии с действующими нормами (см. ПУЭ п. 1.1.13) все виды помещений (бытовые, производственные, административные и т.д.) разделяют на три группы. Подробно о каждой из них будет рассказано ниже.
Первый класс – «помещения без повышенной опасности»
Эта группа включает в себя любой тип помещения, отвечающего следующим условиям:
- Низкая влажность, как правило, не превышающая 60,0%.
- Допускается наличие климатических систем, включая вентиляцию и отопление.
- Покрытие пола должно быть выполнено только из диэлектрических материалов. То есть, земляные, железобетонные и металлические полы исключаются.
- Температура воздуха до 30,0°С.
- Отсутствует выделение технологической пыли.
- В воздухе не присутствуют химически активные вещества.
То есть, в помещениях данной группы недопустимо наличие никаких деструктивных факторов, влияющих на понижение уровня электробезопасности. В качестве примера можно привести помещения в жилых, офисных, торговых и административных объектах.
При выполнении перечисленных выше условий, в данную категорию могут быть зачислены и производственные помещения, например, «чистые» цеха, где производятся электронные компоненты. На таких объектах создаются практически стерильные условия, поддерживается постоянная температура воздуха и заданный уровень влажности.
Производственное помещение первого класса электробезопасности
Второй класс – «Помещения с повышенной опасностью»
В эту группу может быть зачислено любое помещение, если присутствует хоть один из факторов опасности, присущих данному классу. Перечислим их:
- Повышенное содержание влаги в воздухе (свыше 75,0 %). Подробно с нормативами влажности можно ознакомить в ПУЭ (см. п. 1.1.8).
- Наличие большой концентрации токопроводящей пыли, образуемой в ходе технологического процесса.
- Покрытие пола проводит электроток (железобетон, металл, земля и т.д.).
- Температура воздуха не опускается ниже отметки 35,0°С. Допустимые нормы температурных режимов для различных классов помещений приводятся в ПУЭ (см. п. 1.1.10).
- Имеется угроза поражения электротоком при косвенном касании токоведущих элементов. Например, в результате пробоя изоляции на кожухе станка присутствует опасное напряжение, а рядом расположена заземленная металлическая конструкция (колона, балка, трубы и т.д.). При одновременном касании конструкции и кожуха рабочий окажется под смертельно опасным напряжением.
Под данную категорию попадает большая часть производственных и ремонтных цехов, а также некоторые складские помещения.
Третий класс – «Особо опасные помещения»
Существует три условия, по любому из которых помещению может быть причислена категория особой опасности, перечисли их:
- Высокая концентрация влаги, то есть, показания относительной влажности приближаются к 100,0%.
- Превышение допустимых норм концентрация в воздухе химически активных соединений, способных нанести вред электрооборудованию (разрушить электроизоляцию, контакты, токоведущие жилы и т.д.).
- В помещении более одного фактора из списка условий для второй категории опасности. Например, высокий уровень температуры (от 35,0°С) и влажности (75,0% и более).
В качестве яркого примера производственного помещения, отвечающего всем трем, перечисленным выше условиям, можно привести гальванические цеха.
Гальванический цех – особо опасное помещение
Следует отметить, что по нормам электробезопасности к третьей категории причисляют открытые и расположенные под навесом площадки. Соответственно, в данную группу входят и любые виды открытых распределительных устройств (ОРУ).
Способы защиты от статики на производстве
Против вредного и опасного проявления накопленного статического электротока в производственных условиях разрабатывается и применяется комплекс защитных мероприятий. В их основе лежат следующие методы:
- повышение проводящих свойств материалов и окружающей рабочей среды, что приводит к рассеиванию в пространстве периодически появляющихся электрозарядов статики;
- снижение скоростей обработки и перемещения материалов, что значительно уменьшает возможности генерирования статических электрозарядов;
- полномасштабное применение грамотно устроенного заземления, что помогает исключить накопление опасных потенциалов;
- повышение устойчивости самих машин и механизмов к действию статистических разрядов;
- недопущение проникновения электрического тока в рабочую зону.
Все способы, применяемые для предотвращения статических электрических разрядов, разделяют на конструкционные, технологические, химические, физические и механические. Три последних направлены главным образом на снижение активности генерирования электрозарядов и быстрейшему их уходу в почву. В то же время первые из перечисленных методов с заземлением не связаны.
В качестве высоконадежного средства защиты от статического электричества выступает так называемая клетка Фарадея. Она выполняется в виде мелкоячеистой сетки, ограждающей машины по всей площади, у нее имеется подключение к контуру заземления.

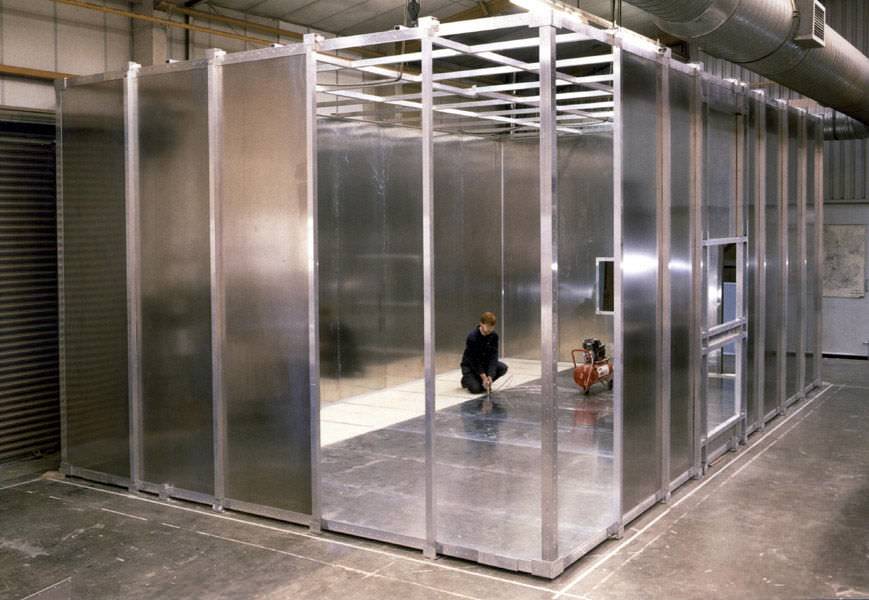

Клетка Фарадея – надежное приспособление для защиты от электрических разрядов
Благодаря такой конструкции, поля электричества не проникают внутрь клетки Фарадея, а на магнитное поле она никак не влияет. Электрические кабели, покрытые предварительно экраном из металлического листа, защищаются по таким же принципам.
Электростатический заряд можно оптимально уменьшить посредством возрастания токопроводимости промышленных материалов и проведением коронирования (т.е. создания на поверхности материалов воздушной плазмы коронным разрядом комнатной температуры). Достигается это с помощью специального подбора материалов, имеющих повышенную объемную проводимость, наращиванием рабочих площадей и повышением ионизации воздуха вокруг защищаемых механизмов. Специальные агрегаты – ионизаторы, генерируют положительно и отрицательно заряженные ионы, которые притягиваются к противоположно заряженным диэлектрикам и нейтрализуют их заряды.
Важно! Для веществ с высоким электросопротивлением такие способы защиты от статики не подходят. Обязательным в перечне мероприятий по защите от статического электричества является заземление. В состав заземляющего устройства входит заземлитель (проводящий элемент) и проводник заземления между заземляющей точкой на почве и заземлителем
Достаточным заземление против электростатики считается при сопротивлении в любой точке оборудования не выше 1 мегаОм. Для оборудования часто используются проводящие пленки, покрывающие рабочую поверхность
В состав заземляющего устройства входит заземлитель (проводящий элемент) и проводник заземления между заземляющей точкой на почве и заземлителем. Достаточным заземление против электростатики считается при сопротивлении в любой точке оборудования не выше 1 мегаОм. Для оборудования часто используются проводящие пленки, покрывающие рабочую поверхность
Обязательным в перечне мероприятий по защите от статического электричества является заземление. В состав заземляющего устройства входит заземлитель (проводящий элемент) и проводник заземления между заземляющей точкой на почве и заземлителем. Достаточным заземление против электростатики считается при сопротивлении в любой точке оборудования не выше 1 мегаОм. Для оборудования часто используются проводящие пленки, покрывающие рабочую поверхность.
В рабочих помещениях настилаются антистатические полы, операторы должны работать в антистатической одежде и обуви (при этом сопротивление материала подошв не выше 100 ом).
Термины
Среди нас мало профессионалов
Поэтому так важно разобраться в определенных терминах. Вы должны четко понимать все правила и нормы безопасности жизнедеятельности, чтобы в дальнейшем избежать ужасных последствий. Предупрежден – значит вооружен! Эта поговорка никогда не теряет актуальности
Предупрежден – значит вооружен! Эта поговорка никогда не теряет актуальности.

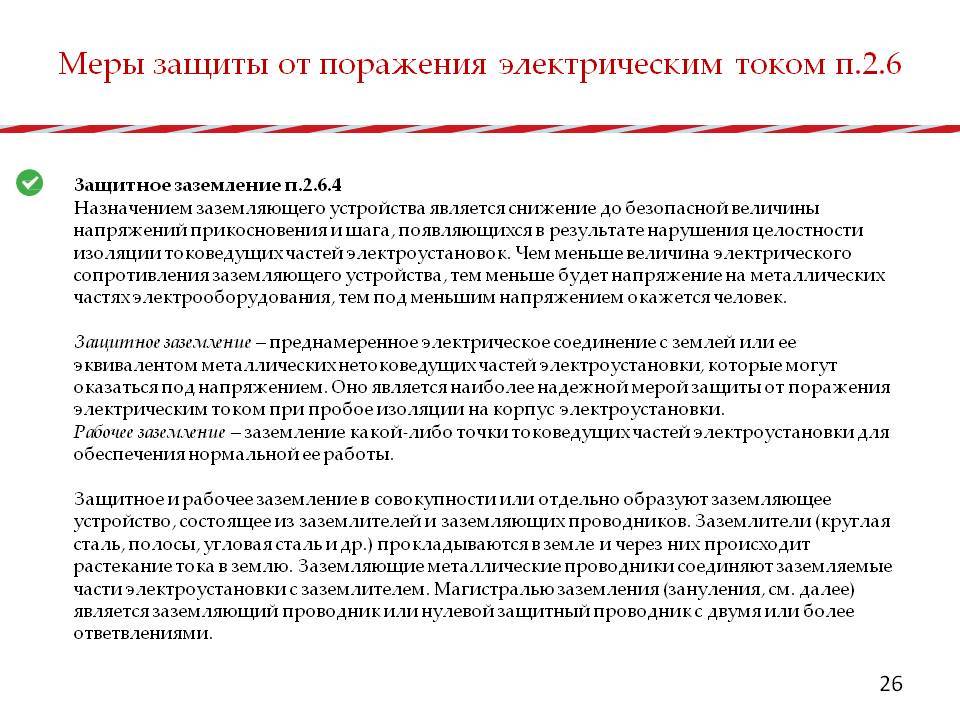

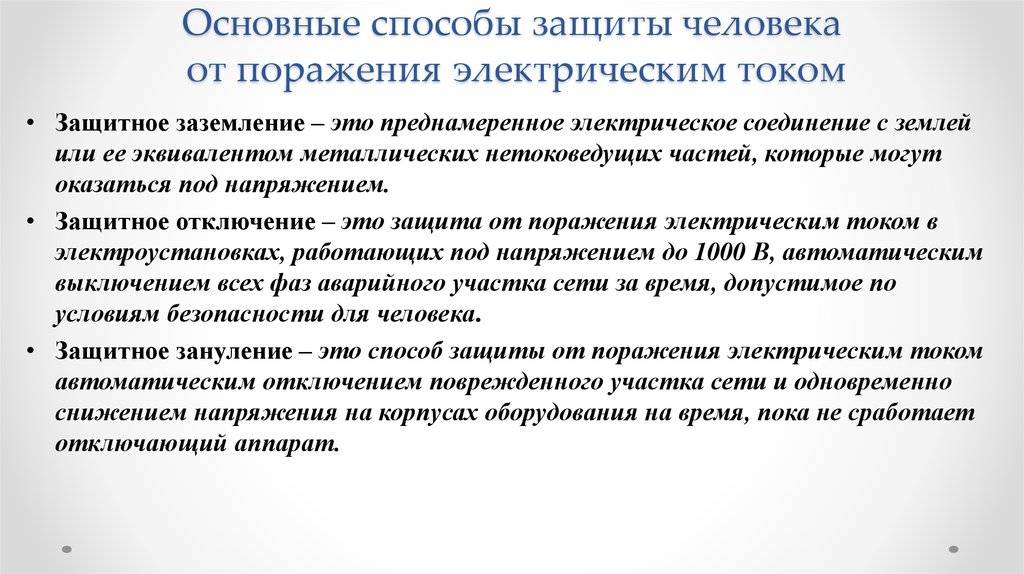

Итак, защитное заземление – это электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могу оказаться непосредственно под напряжением.
Запоминаем еще один термин. Защитное зануление – это электрическое соединение открытых проводящих частей электроустановки, которые могут оказаться под напряжением по причине замыкания.
А что такое уравнивание потенциалов? Это соединение частей, проводящих ток для равенства их потенциалов. Данный термин часто используется электриками.
Выравнивание потенциалов – это непосредственно снижение разности потенциалов на поверхности, используя защитные проводники, установленные в земле и подсоединенные к заземляющему устройству.
Под защитным отключением подразумевается использование автоматических установок, целью которых является автоматическое выключение питания в целях безопасности. Надеемся, что вы запомнили эти термины.
Защита от статического электричества
Каждый из нас наверняка сталкивался со статическим электричеством. Заряды статического электричества часто образуются на одежде, особенно у синтетических материалов. Когда в сухую погоду Вы снимаете одежду (рубашку, кофту, свитер) из синтетического материала слышится потрескивание, а в темное время — заметны искры. Электролизация возникает при трении двух диэлектрических или диэлектрического и проводящего материалов, если последний изолирован. При разделении двух диэлектрических материалов происходит разделение электрических зарядов, причем материалы, имеющих большую диэлектрическую проницаемость, заряжается положительно, а меньшую -отрицательно.
Чем больше различаются диэлектрические свойства материалов, тем интенсивнее происходит разделение и накопление зарядов. Чем больше сила и скорость трения и больше различие электрических свойств, тем интенсивнее происходит образование электрических зарядов.
Например, электростатические заряды образуются на кузове двигающегося в сухую погоду автомобиля, если резина колес обладает хорошими изолирующими свойствами. В результате между кузовом и землей возникает электрическое напряжение, которое может достигнуть 10 кВ (киловольт) и привести к возникновению искры при выходе человека из автомобиля — разряд через человека на землю.
Кроме трения, причиной образования статических зарядов является электрическая индукция, в результате которой изолированные от земли тела во внешнем электрическом поле приобретают электрический заряд. Особенно велика индукционная электролизация электропроводящих объектов.
Например, на металлических предметах (автомобиль и т.п.), изолированных от земли, в сухую погоду под действием электрического поля высоковольтных линий электропередач или грозовых облаков могут образовываться значительные электрические заряды.
На экранах мониторов и телевизоров положительные заряды накапливаются под действием электронного пучка, создаваемого электронно-лучевой трубкой.

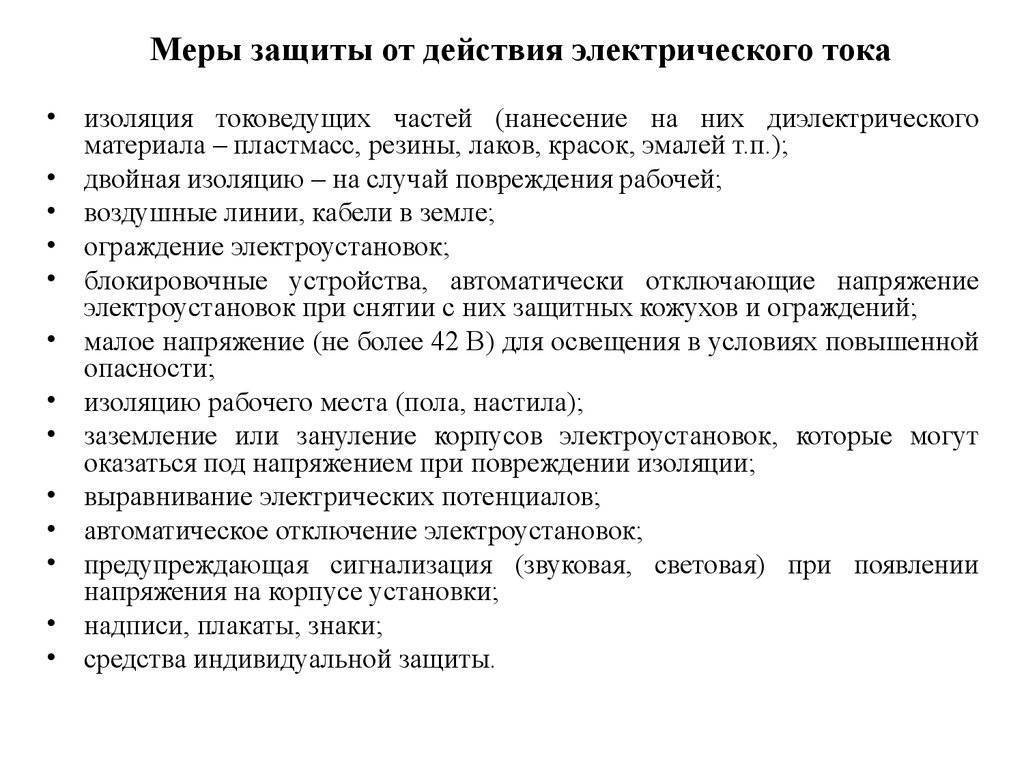

Основные меры защиты
Следует отметить, что перечислить все меры достаточно сложно, так как все они привязываются к конкретному оборудованию или видам работ. Более того, разные правила и нормы призваны регулировать отличительные вопросы в организации операций, конструктивных особенностях или эксплуатации электрических установок.
Организационные и технические
Один из основных документов, на которые следует опираться — Правила охраны труда при эксплуатации электроустановок. Именно они утверждают, что прежде, чем приступать к каким-либо действиям с электрическими приборами или их компонентами, обслуживающий персонал обязан выполнить ряд мер, которые позволят им избежать электрической травмы от тока. Все эти меры имеют четкое деление на организационные и технические в соответствии с п.2.1.1. и п.3 РД 153-34.0-03.150-00 соответственно.
Организационные мероприятия обязывают:
- Оформить в установленном порядке планируемую работу ( по наряду, распоряжению или инструктажем);
- Организовать подготовку рабочего места с последующим допуском персонала;
- Осуществлять постоянный надзор во время работы в тех устройствах, где довольно большой риск поражения;
- При необходимости, оформить перерывы, перевести на следующее место, вывести персонала после окончания.
В части технических мероприятий для предотвращения поражения электрическим током обслуживающий персонал обязан:
- Выполнить установленные коммутации и принять меры, которые воспрепятствуют подаче напряжения при ошибочном или самопроизвольном переключении;
- Вывесить на элементы управления соответствующие плакаты безопасности;
- Проверить наличие или отсутствие рабочего или наведенного потенциала;
- Наложить переносные или включить стационарные заземления;
- Оградить место выполнения работ и указать его плакатами безопасности, обозначить места, приближение к которым несет угрозу воздействия электрической энергии.
Вышеприведенный комплекс мер, препятствующий поражению током, является общим для всех сфер. Однако в каждой отрасли он может дополняться или видоизменяться в зависимости от типа эксплуатируемых устройств, а также с учетом категории выполняемых работ.
Меры по содержанию
Если предыдущие нормы устанавливали меры безопасности, которые должны соблюдаться перед началом работы, то существуют аналогичные меры, устанавливаемые ПТЭЭП и ПУЭ, но уже касательно технического состояния, конструктивных и рабочих параметров, как на этапе монтажа, так и в процессе дальнейшей эксплуатации электрооборудования.
Сюда входят:
- Проверка состояния изоляции проводов, обмоток, изоляторов и прочих диэлектрических частей в части сопротивления электрическому току;
- Наличие и состояние заземляющих устройств, мест соединения и подключения, параметры переходного сопротивления электрическому току;

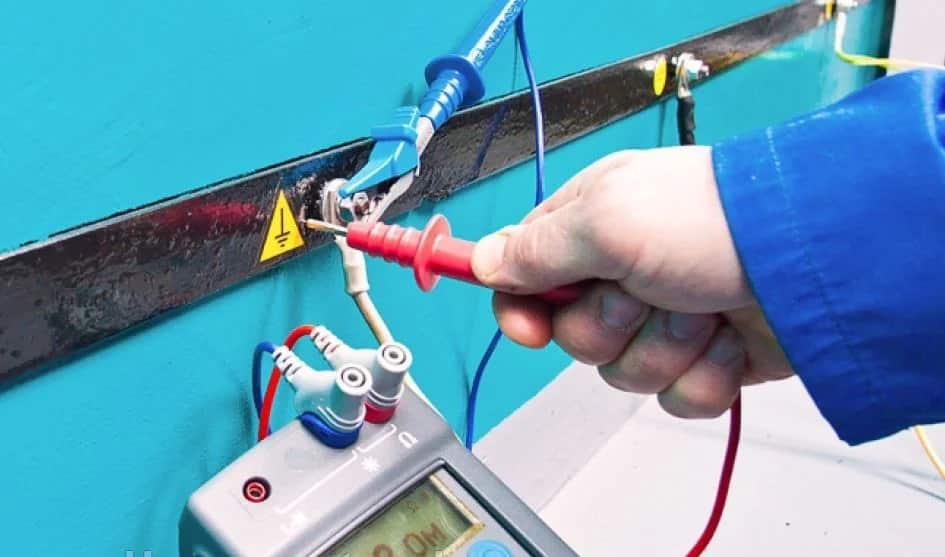

Рис. 1. Проверка состояния защитного заземления
- Измерение переходного сопротивления в местах соединения токоведущих частей, осмотр их технического состояния;
- Соответствие цветовой маркировки фаз, нулевых проводников, линий защитного заземления;
- Наличие диспетчерских наименований и знаков безопасности.
