Причины срабатываний автоматических выключателей в электрощитке

Выбивает автоматический выключатель при включении электротехники

Если при включении бытовой техники выбивает автоматический выключатель, то можно предположить что неисправность в данном бытовом приборе. В этом приборе, скорее всего, произошло короткое замыкание. Возможен вариант, когда бытовой прибор исправен, а неисправна электропроводка на участке от автомата до розетки.

Причина неисправности электропроводки возможна в старой изоляции или отсыревших стен. Когда при включении бытовых приборов небольшой мощности защита не отключается, а при включении прибора большей мощности срабатывает автомат, то данный электрический прибор можно проверить на другой розетке в другой комнате (на другом участке электропроводки).

Если прибор работает нормально, то неисправность нужно искать в электропроводке, поочередно заменяя участок электропроводки временным кабелем с подключением данного мощного прибора или другой похожей нагрузки.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

1. Перегруз в электрической сети.
2. Неисправность самого автоматического выключателя.
3. Неисправность одного из бытовых приборов.
4. Неисправность осветительного прибора.
5. Короткое замыкание в электропроводке.

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

• Контролировать суммарную мощность подключаемой бытовой техники.
• Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

1. Вытаскиваете из розеток все подключенные приборы.
2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

• Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
• Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
• Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

1. Плохой контакт в розетке.
2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Поиск неисправности при срабатывании автоматического выключателя: алгоритм действий

Без особой причины автомат никогда не отключится, а значит, имеет место нештатная ситуация, заставившая обесточить цепь. Поэтому прежде чем включить его снова, нужно понять, почему он сработал, обнаружить неполадку, и устранить ее. Только после этого можно перевести устройство в рабочее состояние. Рассмотрим два наиболее распространенных срабатывания и алгоритм поиска неисправностей.

Выбивает автомат, отвечающий за линию розеток

• Сразу после срабатывания защиты следует отключить от розеток, подключенных к этому автоматическому выключателю, всех потребителей. Стоит прикинуть суммарную нагрузку, которая была подключена. Есть вероятность, что была непроизвольная перегрузка линии. Это нужно учесть, и в дальнейшем не допускать одновременного включения большого количества потребителей.
• Включить автомат, если повторного срабатывания защиты не произошло, то, скорее всего, произошла перегрузка линии или короткое замыкание в каком-либо из электроприборов. Если устройство защиты не включается, то можно говорить о коротком замыкании или в контактах розетки, или в самом подводящем кабеле.

Порядок действий, если автоматический выключатель отключился без нагрузки

• Осмотреть розетки на предмет подгораний, если таковые есть, то разобрать или заменить.
• Визуальный осмотр ничего не дал, то стоит допустить, что произошел пробой изоляции в подводящих проводах.
• Возможен слабый контакт или неисправность самого автомата. После устранения неполадки или замены можно пробовать подать напряжение на линию.

Порядок действий, если автомат включился без нагрузки

• Выключить устройство защиты и подключить к той же розетке один из электроприборов, который был ранее сюда включен.
• Включить автоматический выключатель, если он опять сработал, то данный прибор неисправен. Если срабатывания не произошло, то включить по очереди все потребители, которые работали до момента отключения защиты. Таким образом можно найти неисправный электроприбор.

Срабатывает автоматическая защита, отвечающая за линию освещения

Неисправность в линиях освещения обнаруживается, как правило, в момент включения люстры. Здесь сразу все понятно, но такая ситуация бывает не всегда. Как же тогда поступить? Алгоритм действий простой и вполне доступен любому:

• Перевести все клавиши выключателей в режим «Выключено». Этим обесточивается фазный провод, идущий на светильники.
• Выкрутить лампочки, осмотреть их и патроны – обычно после КЗ на лампе и цоколе остаются следы нагара. Где обнаружены такие последствия, там и произошла неисправность. Светильник нужно демонтировать, осмотреть состояние проводки и патрона, при необходимости заменить.
• Когда ничего подозрительного на лампах и патронах не обнаружено – включить автомат. Если он снова сработал, то стоит искать замыкание в самой проводке. Это может случиться как в распределительной коробке, так и где-либо по линии. Второй вариант – автоматический выключатель включился, значит, идем дальше.

• Теперь время включать поочередно освещение, если на какой-то клавише сработал автомат, то нужно искать поломку в проводке данного светильника.
• Если после включения выключателей защита не сработала, нужно ввернуть все лампочки на место, и пробовать поочередно включать клавиши. Это поможет обнаружить дефектную лампочку.

Выполняя любые работы по поиску неисправностей, будьте аккуратны и осторожны, потому что не исключены повторные короткие замыкания. При малейших сомнениях лучше обратиться к специалистам-электрикам, которые имеют опыт подобной работы.

От чего гудит, и что делать в такой ситуации?

Дело в том, что в сети течет переменный ток с частотой в 50Гц, это значит, что электроны, двигаются по жиле равномерными волнами возникающими 50 раз в секунду. За счет такого движения возникает вибрация токопроводящих деталей, чей звук Вы слышите. Человеческое ухо улавливает любой звук (колебание воздуха) в диапазоне от 20 Гц до 20 000 Гц. Микровибрация на частоте 50 Гц вполне уловима для нашего слуха.

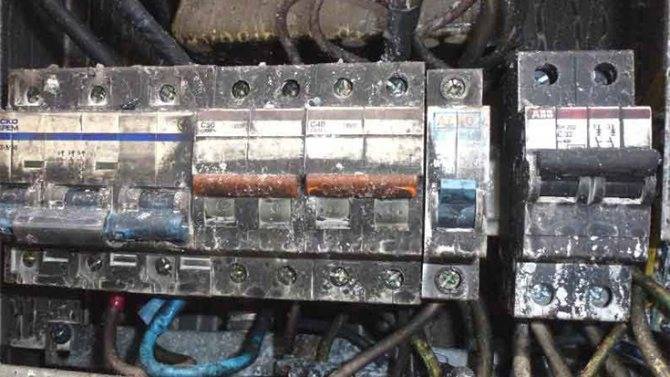

Колебания возникают из-за плохого контакта токопроводящих частей. Такая проблема часто появляется вследствие заводского брака или ударов и падений при транспортировке, неаккуратном хранении и т.д.

Обычно, продолжительный гудок не значит, что в критический момент защита откажет, но все же характерный звук говорит о неисправности. В таком случае лучше сделать замену, даже если Вы сами проверяли работоспособность и знакомый электрик говорил, что «ничего страшного, это нормально».

Учитывая, что автоматический выключатель, даже от хорошего немецкого бренда, сейчас легко купить за какие-то 5$, лучше так и сделайте. Можно легко в этом убедиться – на сайте интернет магазина электротехники Аксиом+ всегда актуальные цены на немецкие автоматы Hager. Это небольшая цена за защиту от перегрузок и коротких замыканий, часто провоцирующих пожары.

Вместе с гудением, иногда также ощущается легкое дрожание корпуса.

Что делать при завышенных показаниях

При повышении показаний счетчика необходимо проверить электрощиток на предмет незаконных подключений

Если наблюдается повышение обычных показаний расхода электричества, следует выполнить следующие действия:

• выключить из сети бытовую технику, которая используется эпизодически;
• очистить от накипи нагревательные элементы в бойлере и стиральной машине;
• проверить общий щиток на предмет незаконных подключений;
• разобрать и осмотреть с той же целью розетки, расположенные на смежных стенах;
• установить счетчик, учитывающий реактивную мощность.

Чтобы убедиться, что прибор действительно завышает количество использованной энергии, нужно отключить все потребители и засечь, сколько будет ее затрачено для работы источника за определенный промежуток времени. В качестве нагрузки можно использовать лампу на 100 Вт, бойлер, конфорку или кипятильник. Если показатели расходятся более, чем на 20 %, имеет место неправильная работа прибора. В таком случае следует купить новый, проверить его в независимой лаборатории, подать заявление на замену счетчика в управляющую компанию. В положенный законом срок ее сотрудники должны отреагировать на обращение.

Другие причины срабатывания автоматического выключателя

Выбивание также может быть связано с кратковременным повышением тока при перегорании лампочки накаливания. Особенно часты случаи, когда установленный выключатель рассчитан на незначительную силу – до 10 Ампер.

Встречаются случаи, когда выбивает автомат при включении стабилизатора напряжения, что связано с техническими особенностями последних. При их включении образуется ток, который превышает значение имеющегося автоматического выключателя. Помните, что недорогие стабилизаторы часто подводят, ненадежны, потому часто пробивают.

Несмотря на то, что с первого взгляда кажется будто проблема легко решаема, ремонт и замену должен проводить исключительно профессиональный электрик. В ином случае может пострадать не только электроприбор, но и воспламенится или будет плавиться вся проводка

Компания «ЛюксЭнергоСервис» предоставляет комплексные услуги по обслуживанию электрических сетей в квартирах и частных домах. Мастера нашего штата имеют соответствующее образование и допуски на выполнение электромонтажных работ, в том числе с сетями высокого напряжения (более 1000 В).

Выбивает автомат из-за повреждения самого автомата

Данный случай довольно не такой уж и редкий как может показаться. Здесь автомат отключается по причине брака или некачественных деталей. Особенно распространен вариант, когда производитель не выдерживает параметры теплового расцепителя. И автоматический выключатель на 25А, эти самые 25А не держит, а отключается при меньших токах — 20-24А.

Проверяется это все токоизмерительными клещами путем замеров фактической нагрузки. А если такого прибора нет в наличии?

Тогда можно временно переключить провода с подозрительного автомат на другой рабочий. И заново все проверить под нагрузкой. Но вообще главный здесь совет может быть один — приобретать продукцию качественных производителей.

Что проверить сначала?

Если стиральная машина не запускается – это отнюдь не означает, что ее нужно выкидывать. Для начала можно провести самостоятельную диагностику – порой поломки бывают столь незначительны, что справиться с проблемой можно даже без обращения к специалистам сервисного центра. Техника может не начинать цикл стирки сразу по нескольким причинам. При их оперативном выявлении можно продлить срок службы машины еще на несколько лет.

Наличие подачи электричества

В самую первую очередь следует удостовериться, что отсутствуют перебои с электроснабжением в сети. Если в момент включения вилки в розетку электронный монитор не загорается и устройство не начинает стирку, то вполне вероятно, что подача тока в машинку остановилась. Наиболее часто встречающейся причиной являются перебои в электрощитке, поломка автоматического выключателя, а также срабатывание аварийного отключения агрегатов с УЗО.

Автомат может выбивать в момент короткого замыкания или при резких скачках напряжения. Чтобы убедиться в его функциональности, следует проверить правильность и точность его включения. Когда автоматы выбиты, то рычаг будет располагаться на положении «off» (снизу), но если сразу после включения механизм по-прежнему не срабатывает, следовательно, требуется его замена.

УЗО может сработать при появлении утечки тока для предотвращения пожароопасной ситуации. Устройства низкого качества срабатывают довольно часто, поэтому надо проверить их работоспособность.

Включение машины в сеть

Если перебои с электроснабжением исключены, то нужно проверить, что машина включена в сеть. Дело в том, что провода в ходе использования постоянно подвергаются разного рода деформациям – натяжению, а также заломам, пережиму и изгибанию, поэтому и возможность, что они повреждены в процессе службы, также не исключается. Для диагностики причины неисправности следует осмотреть шнур и штекер – если вы увидите следы плавления пластмассы либо горения, а также почувствуете резкий запах – значит, этот участок проводки требует замены.

Проверить, имеются ли в проводе зажимы и переломы, можно при помощи специального прибора – мультиметра. Это устройство подсоединяют ко всем проводам по очереди. В случае обнаружения проблем кабель лучше всего заменить, а не соединять его обрывки при помощи изоляционных материалов. Если вы подключаете СМА через удлинитель, то причины отсутствия запуска стирки могут крыться именно в этом оборудовании. Проверку его функциональности проводят при помощи подключения каких-либо других электроприборов.

Повреждения на вилке и розетке

Отсутствие запуска СМА также может произойти при поломке розетки. Попробуйте подключить машинку к другому источнику тока. Обычно такие поломки возникают при попадании воды внутрь устройства.

Дифференциальный автомат

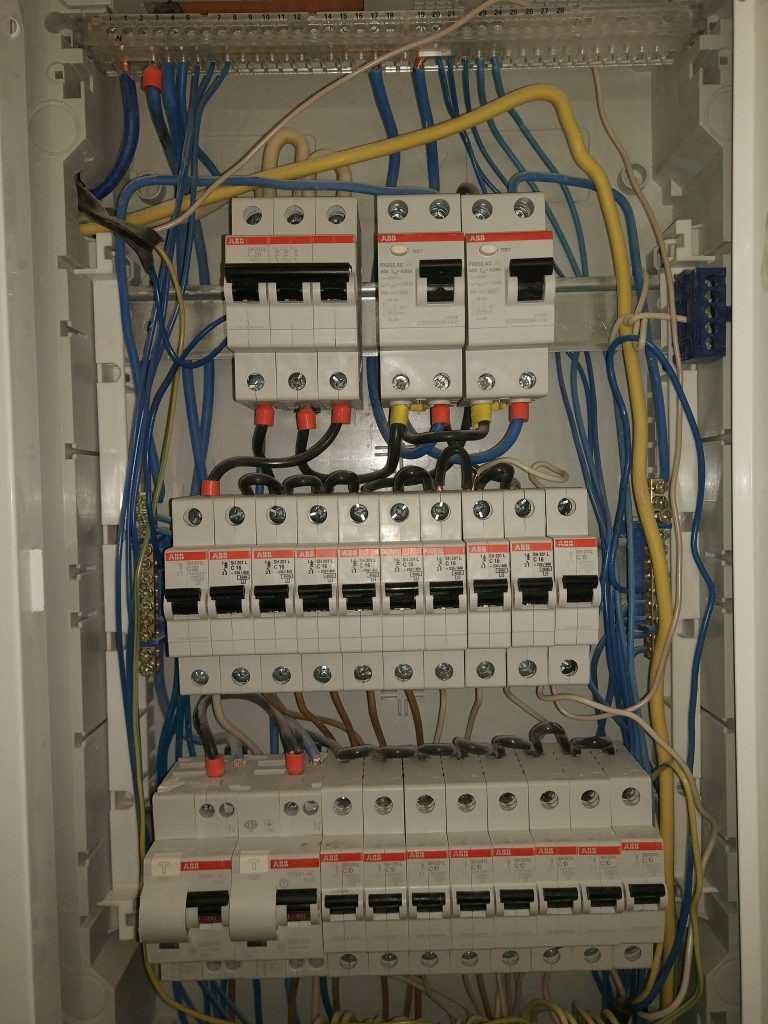

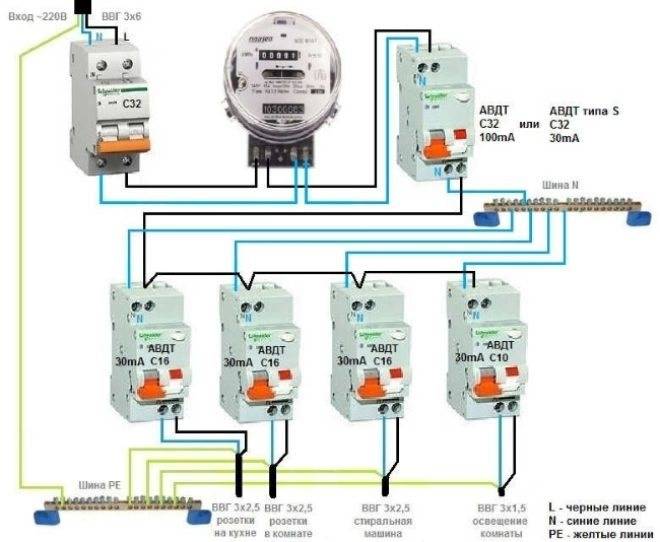

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен. Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

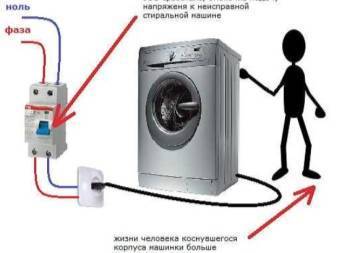

1. Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
2. Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
3. Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
4. Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
5. Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
6. Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Выбивает автомат в квартире причины

Наиболее частой причиной срабатывания автомата считается выполнение им своей основной функции – защиты электропроводки от перегрузок. Каждая модель отличается собственным номинальным током расцепления, начиная от 6 ампер и выше. При одновременном включении нескольких мощных приборов, происходит превышение уставки тока и срабатывание защитного устройства. Чаще всего перегрузку вызывает стиральная машина, водонагреватель и другая бытовая техника.

Данную проблему вполне можно решить различными способами. В первую очередь следует не допускать одновременного включения мощного оборудования. При наличии качественной проводки с медными жилами и сечением не менее 2,5 мм2 допускается установка более мощного автомата.
В некоторых случаях, когда выбивает автомат причины могут быть связаны с неисправной бытовой техникой. Поэтому автомат начинает выбивать при ее включении в одно и то же время. При наличии серьезной поломки отрицательное влияние могут оказать даже такие приборы, как чайник или компьютер. Чтобы проверить этот факт, следует поочередно отключить все приборы и посмотреть, как поведет себя автоматический выключатель. Если он работает нормально, значит причина заключается в одном из бытовых устройств, при включении которого произойдет срабатывание.

Довольно распространенной причиной считается короткое замыкание проводки. В каком-либо месте фаза соприкасается с нулем и автомат выполняет вторую функцию – защищает от короткого замыкания путем срабатывания.

Установить почему выбивает автомат можно простым способом. Все приборы должны быть отключены, и если автомат все равно срабатывает, значит неисправна проводка. Начинать проверку рекомендуется с розеток и выключателей, после них проверяются распределительные коробки, светильники и уже в самом конце выполняется проверка проводов. Обычно наличие короткого замыкания определяется с помощью мультиметра. Однако в особо сложных случаях рекомендуется вызвать мастера способного точно и быстро обнаружить неисправность.

Иногда незапланированные срабатывания происходят из-за низкого качества самого автомата. Неисправность можно выявить путем замены прибора новым устройством. В большинстве случаев это позволяет эффективно решить данную проблему.
