Снятие и ремонт кондиционера своими руками

Как работать манометрической станцией

Корпус станции представляет собой блок. На боковой его поверхности расположено два патрубка. От них идут две разных трубки.

1. Та, которая тонкая, обеспечивает передачу жидкого хладагента от конденсатора к испарителю.
2. Благодаря толстой трубке в блок конденсатора поступает газ-фреон.

На каждом штуцере имеется специальный клапан. Он нужен для того, чтобы перекрывать подачу фреона.

Заполнение конденсатора фреоном производится по стандартной системе.

1. Защитные крышки патрубков и ниппелей демонтируются.
2. Ниппель соединяется с коллектором.
3. Кондиционер включается и настраивается режим максимального охлаждения.
4. После этого следует выждать 4-5 минут и перекрывать клапан патрубка, который отвечает за подачу жидкого фреона. Данным действие прерывается подача хладагента в испаритель.
5. Контроль давления выполняется с помощью манометра.

Для последнего этапа работы с манометрической станцией обязательно нужен помощник. Дело в том, что как только на индикаторе будет показатель -1 Мпа, необходимо сразу же перекрыть газовый штуцер. Если промедлить, то насос компрессора начнет работать на холостых оборотах, а это негативно скажется на работоспособности всего кондиционера в целом.

Распространенные причины поломок кондиционера

Основная часть нагрузки при работе системы охлаждения идет на компрессор. Следовательно, чаще всего из строя выходит именно он. Его своевременный ремонт и профилактические действия избавят вас от необходимости копить деньги на новую деталь. Если не включается компрессор-кондиционер, то причин данной поломки может быть две. Работать с перебоями кондиционер может либо из-за поломки компрессора, либо по причине неисправности муфты. В этом случае, возможно, починить компрессор кондиционер самому.

• Продлить срок службы компрессора поможет промывка его внутренностей. Использовать лучше четыреххлористый углерод или фреоны R-113, R-11. Выводим лишний хладагент, проводим процедуру до того момента пока жидкость не станет прозрачной. Смесь из жидкости и масла в соотношении 50:50, вливаем в компрессор для кондиционера. Вводим в рабочее состояние на 20 минут.
• Очищенный кондиционер заправляем маслом. В связи с активным поглощением маслом частиц воздуха, что может привести к потере его важных свойств, время взаимодействия сводим до минимума. После заправки в профилактических целях продуваем компрессор с помощью хладагента или азота и закрываем его патрубки.

Необходимый инвентарь

Вам понадобится следующий инструментарий:

• шуруповёрт и набор бит для него;
• устройство вакуумирования и заправки фреоном, баллон со сжатым хладагентом;
• бокорезы и пассатижи;
• пара разводных ключей (на 20 и 30 мм);
• пара накидных или рожковых ключей (номинал зависит от используемых гаек);
• плоская и фигурная отвёртки;
• набор шестигранников;
• изолента или скотч;
• набор головок под ключи;
• струбцина или мини-тиски;
• монтажный нож.

Если кондиционер на первом этаже – со стремянки или облегчённого «трансформера» вы легко достанете до наружного блока. Демонтаж кондиционера на втором этаже может потребовать трёхсекционной раздвижной лестницы. Для третьего и более высоких этажей арендуется автокран. Подъём выше 5-го этажа может потребовать специальный наружный подъёмник, используемый строителями, или услуги промышленных альпинистов. Демонтаж наружного блока, если требуется сохранение фреона, не выполняется по частям. Разъединять компрессор и холодильный контур нельзя. Чтобы снять наружный блок безразборно, требуется помощь напарника: мощная сплит-система весит порядка 20 кг.

Демонтаж внутреннего блока

Неопытному специалисту покажется процедура снятия достаточно простой: открепить от стены и выдернуть трубки. На самом же деле, чтобы правильно снять внутренний блок, надо соблюдать основную последовательность действий и рекомендации:

• Внутренний блок сплит системы крепится на специальной системе защелок. Устройство любого кондиционера снабжено защитой от снятия защелок. Производители ставят охранную систему потому, что на верхних частях защелок находится блок для испарения. Любое внешнее колебание этого блока приводит к поломке прибора. Производители рекомендуют пользоваться специальным прибором для снятия защелок. Можно самостоятельно, пользуясь небольшим инструментом, окончательно произвести процедуру расщелкивания. Рекомендуется действовать очень аккуратно и внимательно, чтобы не повредить трубки испарителя.
• Чтобы снять систему защиты, стоит убрать внешнюю крышку устройства. Крепления крышки имеют направление на стену. Чтобы беспрепятственно снять крышку, стоит воспользоваться крестовой отверткой, а проворачивать крепежные винты следует, удерживая их пассатижами.
• Демонтаж внутреннего блока нельзя проводить одному. Необходимо 2 человека для удержания конструкции и 1 для проведения процедуры снятия. В случае демонтажа внутреннего блока одним человеком, возникает высокий риск падения всей конструкции со стены и ее неизбежной поломке.

Канальный вид кондиционеров

Существует еще один вид кондиционерного оборудования – канальные устройства, которые имеют еще большую сложность демонтажа. Все дело в том, что конструкция этого устройства достаточно тяжелая и массивная, так как его система состоит из многочисленных разветвленных воздуховодов. Эти механизмы также подлежат демонтажу.

Отключив все трубы, которые служат для поступления и выхода воздуха, нужно отключить само оборудование. Самое главное при съеме канального устройства, как и любого другого кондиционерного оборудования – вовремя отключить патрубки и своевременно слить рабочую жидкость, чтобы не утёк фреон. После отключения патрубков система должна немного приработаться (достаточно всего несколько минут), а после этого следует полностью выключить устройство и снять электрическую схему.

Последующим действием нужно разъединить запорную арматуру с кондиционером и удалить эти детали. Теперь можно заняться демонтажем внешнего блока. Для его снятия рекомендуется обратиться к специалистам. Дело в том, что во-первых, у вас может отсутствовать в наличии подходящие инструменты, а во-вторых, они имеют опыт работы на большой высоте и без труда справятся со своей задачей.

Занимаясь съемом устройства, не стоит забывать о том, что при установке оборудование хорошо и качестве закреплялось, настраивалось и нацеливалось на длительный срок эксплуатации, поэтому во время демонтажа его необходимо разгерметизировать. Во время этой процедуры необходимо следить, чтобы фреон не попал на кожу человека. Дело в том, что он может вызвать обморожение.

Как следует из написанной выше статьи, демонтаж кондиционерного оборудования не настолько сложная работа, но все же в некоторых случаях требует вмешательства профессионалов. Все, что может повлиять на сложность съемного процесса – это модель оборудования и метод его установки.

Статья о том, как снять кондиционер со стены, предназначена для людей, которые любят выполнять всю работу по дому самостоятельно. Хочется надеяться, что информация окажется полезной и поможет Вам справиться с этой задачей без надобности обращения к специалистам

Прежде, чем приступить к процессу демонтажа, важно внимательно изучить всю информацию и рассмотреть пошагово каждое действие. Это позволит избежать ошибочных действий и возможного получения травм. Конечно, если Вы уверены, что справитесь с работой и снимите устройство собственными руками, то советуем ознакомиться с мерами безопасности и приступить к действиям

Конечно, если Вы уверены, что справитесь с работой и снимите устройство собственными руками, то советуем ознакомиться с мерами безопасности и приступить к действиям.

Все же, если Вы сомневаетесь в самостоятельном выполнении задачи, лучше связаться с профессионалами и оплатить их услуги по демонтажу кондиционера. Тем более, что у вас может не оказаться необходимых для работы инструментов и придется затратить время на поиск или покупку недостающих ключей.

Этапы демонтажа

Сохранение фреона поможет снизить стоимость повторного монтажа кондиционера на новом месте, где он впоследствии и продолжит работу. Правильная перекачка фреона – без потерь, о чём и сообщает инструкция по эксплуатации. Фреон разрушает озоновый слой земной атмосферы и сам по себе является парниковым газом. Да и перезаправка кондиционера на 2019 г. новым фреоном, когда вы потеряли старый, обойдётся в несколько тысяч рублей.

Освобождение контура системы от хладагента

Обязательно перекачайте фреон в наружный блок. Это делается следующим образом.

1. Запустите «холодный» режим работы.
2. Выберите с помощью пульта нижний температурный предел, например, 17 градусов. Это позволит внутреннему блоку быстрее перекачать фреон в наружный. Дождитесь, пока не подует холодом.
3. Выкрутите бронзовые заглушки, закрывающие вентили трубок «трассы».
4. Закройте вентиль между уличным блоком и тонкой трубой. У кондиционеров, выпущенных за последние несколько лет, задвижки крутятся с помощью шестигранных ключей.
5. Подключите к отводу большей задвижки манометр.
6. Подождите несколько минут, чтобы фреон весь ушёл в контур уличного блока. Процесс перекачки фреона удобно отследить с помощью стрелки, которая должна дойти до нулевой отметки манометра.
7. Дождитесь, пока не подует тёплым воздухом, и закройте вентиль на толстой трубке. Отключите кондиционер. О его выключении свидетельствуют горизонтальные и/или вертикальные жалюзи, закрывающиеся автоматически после остановки обоих блоков.
8. Навинтите обратно заглушки на вентили. Так вы обезопасите внешний блок от проникновения внутрь посторонних частиц, мешающих его работе. Если отдельные заглушки отсутствуют – замотайте эти отверстия изолентой.

Если вытащить трубки из стены нельзя, то перекусите с помощью бокорезов медные трубки на расстоянии в 20 см от штуцеров, сплющите и загните образовавшиеся концы.

Отключение электрических цепей

Снятие электрики и трубопроводов производится по следующей схеме.

1. Корпус внутреннего блока снимается. Отсоединяются и вынимаются электропровода.
2. Отключается и снимается дренажный шланг.
3. Откручиваются и снимаются фреонопроводы.

После этого внутренний блок легко сдвинуть и снять. Внешний блок разбирается ещё проще, но в такой же последовательности.

1. Отключите кабели электропитания. Перемаркируйте их – это позволит вам при повторной установке сплит-системы быстро, за пару минут подключить их к соответствующим клеммам.
2. Отвинтите трубку меньшего диаметра от штуцера. Аналогично снимите с другого штуцера трубку большего диаметра.
3. Отключите дренаж и слейте воду, не удалённую при работе кондиционера в режиме продувания.

Съём внутреннего и внешнего модулей

Для съёма внутреннего блока сделайте следующее.

1. Определите места защёлок и замков корпуса, аккуратно отщёлкните их. Для этого используйте особый съёмник, рассчитанный именно под защёлки и замки. Плоские отвёртки (даже с тонким остриём), ножи и монтажные лопатки, которыми, например, снимают резину с колёс велосипеда, могут сломать эти замки. Действуйте крайне аккуратно.
2. Ориентируясь по стрелкам на корпусе, отвинтите саморезы, удерживающие внутренний блок на монтажной пластине.

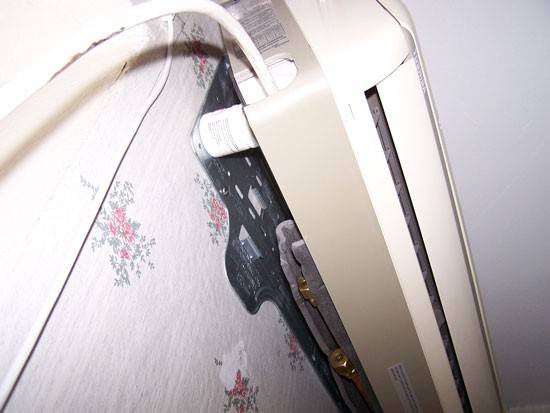

3. Освободив корпус от нижних креплений, отодвиньте его нижний край от стены. Пока не снимайте его полностью.
4. Снимите электрокабель, питающий внутренний блок. Для этого демонтируйте крышку клеммника, освободите концы кабеля и вытащите его за пределы внутреннего блока.
5. Отключите сливной шланг. На вас может вылиться до стакана воды – заранее подставьте стакан или кружку.
6. Снимите термоизолятор и открутите со штуцеров фреонные трубки. Сразу же заглушите штуцеры, чтобы во фреонопроводы внутреннего блока не попала пыль и влага из воздуха.
7. Приподнимите внешний блок вверх. Снимите его с удерживающей пластины.
8. Отставьте блок в сторону. Снимите саму монтажную пластину.

Внутренний блок снят. Для снятия внешнего блока сделайте следующее.

1. Снимите монтажную крышку сбоку, отсоедините электропровода от кондиционера и вытащите их из клеммника. Завинтите винты клемм и закройте эту крышку.
2. Отключите дренажный шланг, сливающий конденсат из наружного блока на улицу.
3. Снимите фреонопроводы аналогично, как и на внутреннем блоке. Отодвиньте их в сторону.
4. Выкрутите болты на кронштейнах, удерживающих внешний блок. Снимите сам блок с этих креплений.
5. Выкрутите болты, удерживающие кронштейны в стене. Снимите с нее крепления.
6. Вытяните из отверстий в стене «трассу» и электрокабели.

Разборка в зимнее время

Если температура на улице снизилась до -5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

• не удастся перекачать хладагент во внешний модуль;
• на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
• в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

При температуре выше -5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

Вы переезжаете на новое место жительства или меняете расположение офиса и хотите осуществить своими руками демонтаж кондиционера или сплит-системы? В зависимости от типа прибора, демонтаж кондиционеров имеет свои особенности. Также на этот процесс влияет время года, и конечно же наличие соответствующего инструмента.

Быстро и качественно выполнить демонтаж сплит-системы кондиционеров, может только бригада профессионалов, но их работа стоит немалых денег, особенно если вам необходимо демонтировать сразу несколько сплит-систем. Цена на демонтаж зависит от мощности кондиционеров – чем выше мощность, тем выше цена демонтажа.

Но всегда есть альтернатива. Демонтаж кондиционера можно выполнить самостоятельно, для этого вам нужно иметь весь необходимый инструмент, и конечно же знать как это сделать.

Снять негабаритный настенный кондиционер будет не сложно, если у вас имеется следующий набор инструментов:

1. Шведские ключи – 2 шт;
2. Трубоезы или кусачки;
3. Манометр;
4. Простая и индикаторная отвертка;
5. Набор гаечных ключей;
6. Набор шестигранников;
7. Для того чтобы сделать демонтаж кондиционера с сохранением фреона нам понадобится манометрическая станция (если демонтаж будет выполняться зимой).

Демонтаж кондиционера с сохранением фреона начинается с закачки фреона во внешний блок, для того чтобы потом его снова использовать. Для этого к газовому вентилю патрубка клапану подключаем манометр через клапан шредера. Следующий этап – снимаем боковою панель, и с помощью шестигранника закручиваем на нагнетателе вентиль. В течение двух минут должно опуститься давление ниже нулевой отметки. Закручиваем вентиль всасывания, выключаем кондиционер и отключаем от электроэнергии.

Далее с помощью кусачек или трубореза отсоединяем (обрезаем) магистральные трубки на расстоянии 15-20 см от штуцера, вальцуем их и снимаем наружный модуль с кронштейнов. Наружный модуль необходимо поместить в плотную упаковку из картона и по бокам обложить пенопластом. Откручиваем гаечными ключами кронштейны.

Приступаем к демонтажу внутреннего блока сплит-системы. Открываем крышку защищающую прибор от внешних повреждений, откручиваем с двух сторон крепежи, которые держат модуль. Отсоединяем магистраль трубопровода, тисками вальцуем концы трубок, отключаем межбочные электропровода, снимаем блок с монтажной пластины и разжимаем защёлки крепления. Теперь снимаем крепление оставшегося трубопровода и пластикового короба. На этом этапе демонтаж сплит-системы своими руками практически завершён, осталось только аккуратно упаковать сплит-систему и транспортировать её на новое место.

Демонтаж

Прежде чем осуществлять демонтаж внешнего блока, надо отсоединить медные трубки, но на практике их повторно не используют, т. к. наращивание их категорически запрещено. Надо отрезать их на расстоянии около 200 мм от штуцера и зачеканить срезы для полной герметизации.

Наружный блок

Инструкция гласит: после работы с медными трубками надо удалить теплоизоляцию, как правило, все мастера работают вдвоем, один внутри помещения, а второй снаружи. Таким образом, демонтаж производится быстрее: напарник отключил электроэнергию и теперь можно отсоединять провода в месте их подключения, предварительно пометив клеммы.

Трубки выпрямляются вручную, чтобы они без помех прошли через отверстия в стене, к ним прикручивают и конец кабеля для его удаления вовнутрь помещения.

После этого откручиваем гайки, которые удерживают наружный блок на специальных кронштейнах, вдвоем с помощником аккуратно снимаем блок и перемещаем его вовнутрь квартиры. В последнюю очередь снимаются кронштейны со стены здания.

Компрессор

Иногда производится демонтаж только наружного блока, например, если необходимо отремонтировать только компрессор, а внутренний блок кондиционера остается на месте. Во время аналогичных операций внутренний блок сплит-системы также не трогают.

Главное условие — правильно демонтировать компрессор:

• снимаем крышку с наружного блока;
• затем отсоединяются трубки всасывания и нагнетания;
• отключается вся электрическая проводка;
• откручивается крепеж конденсатора и вентилятора;
• удаляем из корпуса блока конденсатор;
• доступ к компрессору открыт — удаляем крепления и демонтируем его.

При таких действиях исключается риск нанести повреждения трубопроводам и появляется реальная возможность произвести ремонт других элементов, расположенных в корпусе наружного блока, при необходимости.

Внутренний блок

Демонтаж внутреннего блока кондиционера имеет свои весьма специфические нюансы, без знания которых все ваши усилия будут бесполезны, а в некоторых случаях неосторожные действия могут привести к поломке довольно нежных креплений, например, защелок испарителя или фиксаторов, удерживающих блок на направляющих.

Снять внутренний блок системы кондиционирования получится только после удаления лицевой панели, потом еще требуется отсоединить всю электропроводку, подводящие и отводящие трубки фреона

Разбирать сплетение проводов надо осторожно и без суеты. Но и это еще не все испытания — производители надежно закрыли доступ к защелкам испарителя, чтобы демонтаж проводили только специально обученные люди

Доступ закрывает крышка, фиксаторы которой довольно плотно прижаты к стене — к ним можно подобраться, используя две отвертки с очень тонким жалом. Ваш напарник должен придерживать во время этого трудоемкого процесса весь блок.

Сняв испаритель, можно открутить монтажную пластину, которая закрывает доступ к питающим изделие электропроводам и трубкам фреонопроводки, скрытых в специальном желобе внутри стены. Последним откручивают декоративный короб, который идет вдоль наружной стены до самого наружного блока.

Отсоединенные провода аккуратно скручиваются и складываются в отдельную коробку для транспортировки. В помощь домашним умельцам есть видео, как демонтировать кондиционер своими силами, не обращаясь к специалистам:

https://youtube.com/watch?v=vUIOsod1aKE

Немного теории

На данный момент классификация кондиционеров по способу охлаждения содержит всего две большие категории:

• компрессорные системы кондиционирования;
• испарительные устройства.

Компрессорные кондиционеры работают по принципу принудительной циркуляции по закрытому герметичному контуру специального хладагента, который, попадая в нужное место, охлаждает его. Но поскольку законы физики гласят, что если в одном месте вещество (в данном случае – газ) нагревается, то в другом оно должно охлаждаться, чтобы иметь возможность работать непрерывно. Поэтому конструкция компрессорных систем кондиционирования достаточно сложна, и собственно компрессор – далеко не единственная и не самая главная их компонента.

Собрать компрессорный аккумулятор – задача сложная не только в техническом плане. Здесь нужно позаботиться и о безопасности, поскольку хладагент будет циркулировать в системе под давлением, что само по себе опасно. Так что в распоряжении домашних умельцев остаётся только второй вариант – испарительные устройства. Они намного проще конструктивно, поэтому именно принцип охлаждения за счёт испарения воды положен в основу большинства самодельных систем кондиционирования.
