Изготовление слухового окна на крыше своими руками

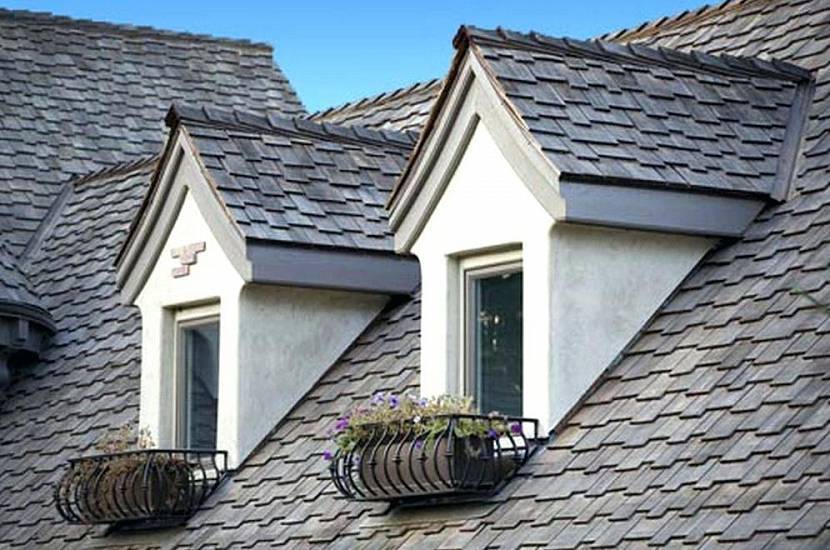

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.


Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

  • С карнизным выступом или без него.
  • С фронтонным выступом или без.
  • С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Виды люкарн ↑

Люкарны классифицируют по следующим параметрам:

  • по конструктивным особенностям;
  • форме;
  • материалу.

Различные конструкции ↑

В качестве примера рассмотрим три самые распространенные.

Плоские

Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба. Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.

Односкатная

Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.

Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.

Двухскатная

Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже. По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.

Форма и размеры ↑

К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую. Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:

  • их установка возможна на кровлях с уклоном, начиная с 35⁰;
  • минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
  • они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
  • шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.

Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ. Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.

Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.

Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции. Полукруглое слуховое окно известно под разными названиями:

  • «летучая мышь», окаймленная плавной «волной»;
  • ее комбинация с люкарной, имеющей односкатную крышу – благодаря изогнутому силуэту боковых стенок, идеально вписывается в главную кровлю;
  • «бычий глаз» – люкарна овальной формы с крутой «волной.

Особенно красиво выглядят эти конструкции на крышах, выложенных черепицей или сланцем. Узкие полукруглые люкарны похожи на бойницы и уместны, если зданию нужно придать исторический вид. Из их достоинств можно выделить следующее:

  • в конструкции нет «глухих» углов, в которых будет скапливаться снег;
  • дождевая вода беспрепятственно стекает с кровли, то есть можно утверждать, что в такой конструкции вероятность протечки изначально сведена к минимуму

ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры (590,5 KiB, 1 915 hits)

Разновидности, конструктивные особенности, применение слуховых окон

Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения.

Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

  • Предоставляют возможность выбраться на поверхность скатных крыш.
  • Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
  • На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
  • Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

Варианты размещения

Варианты крыш разделяются на 2 вида.

Односкатная

Самое простое решение — плоская крыша с небольшим уклоном и немного увеличенным козырьком.

По поводу требований к устройству можно отметить следующее, — поскольку угол наклона у него небольшой, то чем меньше градус, тем более скользким должно быть покрытие.

Двускатная

Это гибрид односката и треугольника, т.е. треугольная шапка и наличие боковых стенок. Возводят такие варианты в основном ради создания определенного архитектурного стиля, Поскольку они сложнее треугольников в исполнении, и менее функциональны, чем односкаты.

Этапы сооружения

  • врезка в стропила кровли недопустима;
  • основание должно быть усилено;
  • каркас собирается после подготовки элементов по шаблону;
  • нижняя часть окна должна быть на соответствующем расстоянии от “чистого” пола.


Готовый каркас После сооружения каркас обшивается обрешеткой и кладется кровля.

Окно на двускатной крыше

Традиционным жилищем нашей страны является одноэтажный дом, крытый простой двускатной крышей, под которой имеется холодный чердак. Как правило, фронтоны в таких домах оставляют открытыми.

Это было нужно для проветривания чердака и защиты стропильной системы крыши от гниения. Но со временем владельцы таких домов поняли, что с открытыми фронтонами невозможно жить там, где на улице зимой очень низкая температура.

Тем более что в открытый фронтон ветер наносит такое количество снега, что он нередко проваливал перекрытие чердака, и обрушивал потолок дома.

И хозяева домов стали зашивать фронтоны, для проветривания используя щели между досками. Со временем был найден выход, позволяющий и проветривать чердак, и не допустить наносов снега.

Это слуховое окно, которое врезается во фронтон. Площадь такого окна зависит от того, каков объем чердачного помещения. Если вместо холодного чердака устроена жилая мансарда, то не требуется постоянный ток воздуха.

До самого конька мансардное помещение не утепляют. Это делается специально, чтобы под крышей собирались водяные пары и нормально функционировала система «свесы — воздух — слуховое окно». И вся влага, которая скапливается под кровлей, удаляется через зазор на коньке.

Основной плюс такого окна — это отсутствие дефлекторов или труб, выступающих над крышей

Особенно это важно в тех районах, где постоянная ветровая нагрузка или снеговой покров отличается большой мощностью

Подобные окна устраивают в обоих фронтонах. Решетку на слуховом окне делают редкой, чтобы поток воздуха свободно проходил через окно. Решетка на окне по внешнему виду напоминает жалюзи, и имеет наклон наружу, чтобы в помещение извне не попадали осадки.

На вальмовой крыше большинство владельцев домов устраивают слуховые окна также с вальмовой крышей. Чтобы не нарушался внешний вид здания. Все-таки ансамбль смотрится намного лучше. Дело в том, что в вальмовой крыше можно построить окно любого типа.

Оно в любом случае будет смотреться красиво. Одним из самых популярных видов слуховых окон, которые делают на вальмовых крышах, является люкарни. Это надстройка на скате, имеющая на фасаде окно. Такие окна были очень популярны в эпоху Ренессанса.

Сейчас люкарни устанавливают, если хотят максимально расширить жилое пространство чердака. Если вы хотите своему дому с вальмовой крышей, который и так смотрится как дворец, придать помпезности, то следует выбрать вертикальные окна. Которые, кстати, прекрасно вписываются в любой архитектурный стиль.

Если же вам требуется сделать выход на террасу или балкон из мансарды, то лучше устроить люкарни утопленного типа. Однако дополнительного освещения от таких слуховых окон будет мало. Если вы имеете строительный опыт, то можно попытаться самостоятельно на крыше возвести слуховые окна.

Однако следует знать, что необходимо предварительно сделать проект, где до миллиметра указать все размеры. И все работы выполнять очень аккуратно, не спеша.

Обустройство слуховых окон

Теперь расскажу более подробно о проектировании и конструировании слуховых окон.

Требования при проектировании слуховых окон

Архитектурные элементы, используемые при возведении дома, должны полностью соответствовать действующим ГОСТ и строительным нормативам. Слуховое окно конструируется согласно СНиП под номерами II-26 и 21-01.

Слуховые окна на крыше должно проектироваться в соответствии с действующими нормативами.

Полностью указанные документы пересказывать я не буду, остановлюсь только на наиболее важных моментах, о которых гласит упомянутая инструкция:

  • монтаж слухового окна разрешен только в том случае, если наклон ската кровли составляет более 35 градусов;
  • минимальный размер распашных створок в слуховом окне составляет 60 на 80 см, соответственно минимальный размер всей конструкции должен быть не менее 120 на 80 см;
  • если вы хотите установить прямоугольные слуховые окна в вальмовой (четырехскатной) крыше, то плоскость фасада архитектурного элемента не должна совпадать с плоскостью несущей стены здания;
  • общая площадь слуховых окон в крыше должна составлять не менее 1/8 площади пола;
  • высота крыши слухового окна не регламентирована и зависит от размеров крыши, но чем выше она будет, тем лучше будет освещено помещение.

Проектировать установку слухового окна желательно еще на стадии составления проекта жилища.

Количество, разновидности и размер конструкций определяется индивидуально исходя из следующих параметров:

  • назначения чердачного помещения;
  • требуемого уровня освещенности комнат;
  • ориентации жилой постройки по сторонам света;
  • общим экстерьером коттеджа;
  • используемыми для строительства материалами.

Лучше всего, когда обустройство слуховых окон в кровле планируется еще на этапе разработки проекта здания.

Что касается кровельных материалов для окна, то их тоже можно выбирать произвольно. Обычно используется гибкая черепица, профилированные листы и так далее. Желательно, чтобы кровля не оказывала большой нагрузки на конструкционные элементы окна.

Чертеж слухового окна

В качестве примера приведу чертеж конструкции слухового окна на крыше.

Чертеж слухового окна.

Как видно, окно имеет достаточно большие размеры и служит украшением мансардного этажа. В результате вы получаете красивый экстерьер коттеджа, а жилое помещение на чердак будет хорошо освещаться и эффективно проветриваться.

Для сохранения тепловой энергии внутри комнат кровельные элементы утепляются паропроницаемым утеплителем с обязательным использованием ветро- и гидрозащитных мембран.

Плюс конструкции, изображенной на чертеже, в том, что для его конструирования не нужно использовать большого количества строительных материалов. На крыше не рекомендуется размещать трубы, декоративные элементы и другие детали, которые могут помешать удалению снега в зимний период.

Проектом предусмотрено использование жалюзийных решеток с большими зазорами. Они улучшают вентиляцию, но предотвращают прямое попадание в помещение атмосферной влаги.

Нюансы устройства слуховых окон

Каркас слухового оконного проема.

Теперь подробнее поговорим про устройство слуховых окон на кровле. Я не буду рассказывать, как его делать, просто остановлюсь на некоторых особенностях конструкции окна типа «дормер»:

кровля оконного проема должна иметь свои несущие элементы, обрешетку и конек (в том случае, если она имеет несколько скатов);
каркас должен состоять из вертикального фронтона, установленного на стропилах крыши, к которому крепится коньковый брус со стропилами окна;
сами стропила архитектурного элемента соединяются с главными стропилами крыши либо вертикальными (ограждающими) стенами возводимого проема;
чтобы основные опорные стропила кровли выдержали дополнительную нагрузку от каркаса и кровельного материала окна, их нужно усилить – сделать двойными или даже тройными;
нижние части каркаса должны опираться на поперечные балки, проложенные между стропилами;
чтобы не уменьшать несущую способность стропил крыши, в них нельзя делать углубления для поперечных балок, последние крепятся с помощью оцинкованных уголков (таких, что используются при каркасном строительстве);
стены необходимо обшивать материалами, которые устойчивы к воздействию влаги;
при стыковке кровельного покрытия крыши и возводимой конструкции особое внимание следует уделять герметизации образовавшихся стыков, так как именно в этих местах часто образуются протечки.

https://youtube.com/watch?v=mJHO1hnzyvs

Конструкция слуховых кровельных окон

Конструкционные особенности оконного кровельного проема зависит от его каркаса.

Основные характеристики конструкции каркаса слуховых окон:

  • ширина оконного кровельного проема должна быть больше 1/2 ширины непосредственного помещения мансарды;
  • каркас этого элемента обустраивается одновременно с несущей конструкцией кровли, потому что у него тоже имеется собственная несущая система и обрешетка (с проемами двускатного типа и коньковым узлом);
  • установка надежных стропилин, на них распределяется общая нагрузка сооружения;
  • детали оконной конструкции можно вырезать по шаблону, что значительно облегчит монтажный процесс;
  • все составляющие конструкции слухового кровельного окна закрепляются стальными крепежными деталями;
  • боковые стены такого проема в подкровельном пространстве зашиваются устойчивыми к действию влаги стройматериалами, аналогично поступают и со стыками (это поможет предотвратить образование протечек).

Как влагоизолирующие стройматериалы рекомендуется применять:

  1. Мембранные пленки.
  2. Силиконовые герметики.
  3. Прижимающие планки.

В уже построенной кровле можно также выполнить слуховые окна практически любого типа. Для этих целей необходимо выполнять такие правила его обустройства:

  • оконный кровельный проем размещается в центре кровельного ската/стенки чердака – между несущими стропилинами;
  • после вырезания проема устанавливаются несущие стропилины, и на них монтируется оконная рама (закрепляясь плотно с помощью саморезов);
  • завершающим этапом выполняется герметизация построенного слухового окошка.

В таком случае герметизирование выполняют герметиком с акриловой/силиконовой основой либо водонепроницаемой пленкой.

Важно: в типовых проектах у слуховых окон на крыше конструкция (чертеж) практически полностью повторяет общую форму кровли, но в очень уменьшенном виде

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

Окно на фронтоне (в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.


Чердачное окно в щипцовой стенеИсточник staled.ru

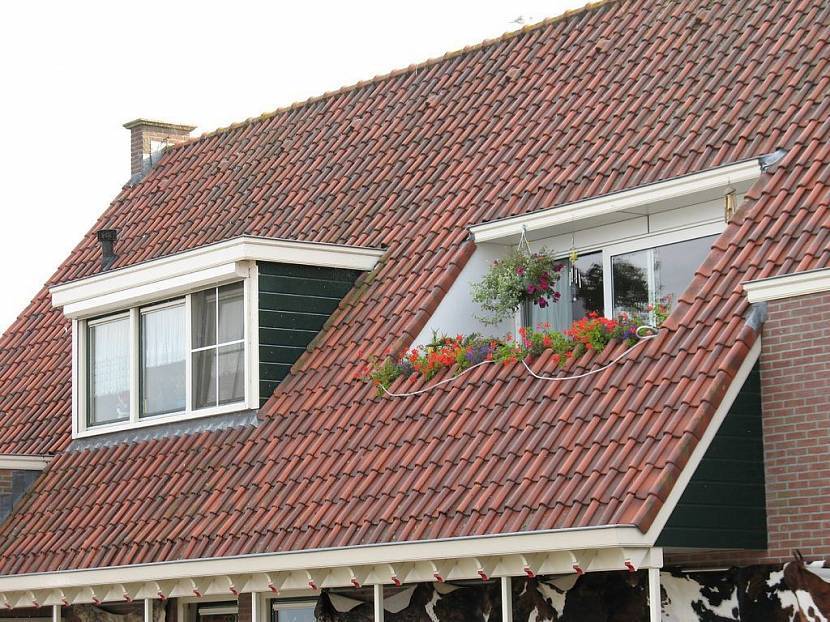

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.


Двускатные дормерыИсточник strhouse.ru

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.


Односкатный дормер и антидрюмерИсточник makemone.ru

Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.


Двойное мансардное окноИсточник giropark.ru

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Где разместить

Мансардные окна отличаются от обычных тем, что, благодаря своему наклонному расположению, они дают больше освещенности. Поэтому они получили широкое распространение. При проектировании места расположения мансардных оконных проемов следует учитывать принцип, по которому два разнесенных по разным местам окна дадут лучшую освещенность, чем одно такой же площади. Рекомендуемый ГОСТами уровень нижнего окончания проема – 85 – 125 сантиметров от уровня полов. Верхний же край не следует устраивать более чем 195-225 сантиметров от уровня полов. Таким образом, размер наклон зависит от угла наклона крыши – чем меньше уклон, тем длиннее проем.

Величина оконных проемов в соответствии с ГОСТом не должна быть более 10% от площади плоскости, расположенной ниже. Если оконные проемы на мансарде слишком велики, это может привести к излишним потерям тепла. К тому же стекло менее прочное, чем кровля и большая площадь остекленной поверхности может не сдержать природные осадки и сильные порывы ветра. Оптимальным решением расположения проемов – строго в центре между стропилами крыши.

Порядок монтажа окна на крыше

Если крыша будет оборудоваться окном, то требуется четкого следовать всем этапам:

Основание для окна в крыше: а — боковые стойки; б — нижний подбалочник; в — нижняя опора; г — угловой пост; д — потолочные поперечные балки.

Готовая оконная рама для крыши поставляется в полностью собранном виде, разбирать ее не рекомендуется, так как можно нарушить уплотнения – окно будет уже не таким герметичным. Поэтому его надо извлечь из упаковки, после чего аккуратно прикрутить монтажные уголки. Крыша в месте монтажа должна быть оборудована дополнительными планками, они ставятся на одном уровне с обрешеткой крыши. Проем прорезать надо таким образом, чтобы его размеры были примерно на 45 мм больше, чем оконная коробка. Прорезаются они пилой, необходимо заранее в точности определить форму и размеры, так как исправить большой проем будет сложно

Крыша может потерять свой привлекательный и аккуратный внешний вид, утратить герметичность.
После этого оконная коробка осторожно вставляется в проем. По боковым сторонам необходимо саморезами закрепить к конструкции кровли

После установки все зазоры требуется тщательно отрегулировать, после этого можно окончательно фиксировать конструкцию. Перед этим следует все стороны утеплить, выполнить укладку гидроизоляции. Во время установки необходимо часть гидроизоляции выводить наружу, излишки потом обрежутся. Далее ставится боковая планка, отрезаются излишки.
Следующей ставится горизонтальная панель оклада, крепится она плотно, зазоры не допускаются.
Монтируются вертикальные планки, подпланки. Нащельники плотно прижимаются к конструкции, после этого аккуратно закрываются крышкой в горизонтальном положении. Гофра, которая поставляется в комплекте, прижимается к внешнему покрытию кровли, после чего необходимо все вертикальные части на краях отогнуть аккуратно внутрь.
Все излишки уплотнителя срезаются ножом, резать надо строго по волне кровли или по прямой линии – все зависит от кровельного материала. Расстояние от края кровли до оконной коробки составляет 30-60 мм, если уплотнитель вертикальный. Значение в 60-150 мм используется, если устанавливается горизонтальный уплотнитель.
Рама аккуратно вставляется в подготовленную коробку. Проверяется, чтобы все уплотнения были выполнены максимально качественно.

Процесс монтажа может немного отличаться в зависимости от имеющейся крыши и формы окна

. Сегодня для установки могут быть использованы окна следующих видов:

  • слуховые окна для одно- двухскатных крыш;
  • конструкции для вальмовых кровель;
  • французские прямоугольные окна, которые имеют собственную кровлю;
  • арочные и полукруглые окна;
  • треугольные для сложных кровель;
  • встроенные оконные конструкции различных форм;
  • слуховые окна с фронтальным остеклением;
  • треугольные фронтальные.

1 . ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1 . В зависимости от способа открывания окна, изготовляемые по настоящему стандарту, подразделяют на серии:

В — открывающиеся внутрь помещения;

Н — открывающиеся наружу;

Г — глухие (неоткрывающиеся).

1.2 . Окна серий В и Н состоят из коробок, переплетов и остекления, серии Г — из коробок и остекления.

Окна серий В и Н представляют собой одинарную конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами остекления.

Окна серии Г представляют собой одинарную конструкцию с одним рядом остекления.

1.3 . Окна серий Н и Г следует применять только в одноэтажных зданиях, а серии В — в одно- и многоэтажных зданиях.

1.4 . Заполнение проемов должно производиться: в зданиях промышленных предприятий одним или несколькими оконными блоками по высоте и ширине проема, а в зданиях сельскохозяйственных предприятий по высоте одним, а по ширине — одним или несколькими оконными блоками.

Примерные схемы заполнения оконных проемов приведены:

с простеночным остеклением для зданий промышленных предприятий — в приложении 1 ;

с ленточным остеклением для зданий промышленных предприятий в приложении 2 ;

с простеночным остеклением для зданий сельскохозяйственных предприятий — в приложении 3 .

1.5 . В зданиях промышленных предприятий для заполнения проемов высотой более 18 М (М = 100 мм) и шириной 30 М должны применяться оконные блоки с шириной деталей коробки 124 мм.

1.6 . На чертежах настоящего стандарта указаны размеры в миллиметрах неокрашенных деталей и изделий.

1.7 . Габаритные размеры окон для зданий промышленных предприятий указаны на черт. 1 , а для зданий сельскохозяйственных предприятий — на черт. 2 .

1.8 . Устанавливают следующую структуру условного обозначения (марки) окон:

Примеры условных обозначений:

Окно для зданий промышленных предприятий, открывающееся внутрь помещения, спаренной конструкции, высотой 18 и шириной 30 дм, при ширине деталей коробки 124 мм:

ПВД 18-30.2 ГОСТ 12506-81

То же, с левым расположением узкой створки:

ПВД 18-30.21 ГОСТ 12506-81

Окно для зданий промышленных предприятий, открывающееся наружу, одинарной конструкции, высотой 12 и шириной 24 дм, при ширине деталей коробки 94 мм:

ПНО 12-24.1 ГОСТ 12506-81

То же, неоткрывающееся (глухое), высотой 12 и шириной 18 дм:

ПГ 12-18 ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий неоткрывающееся (глухое), высотой 6 и шириной 12 дм:

СГ 6-12 ГОСТ 12506-81

То же, с жалюзийной решеткой:

СГ 6-12 Ж ГОСТ 12506-81

Окно для зданий сельскохозяйственных предприятий, открывающееся внутрь помещения, одинарной конструкции, высотой 12 и шириной 18 дм:

СВО 12-18 ГОСТ 12506-81

То же, спаренной конструкции:

СВД 12-18 ГОСТ 12506-81

Габаритные размеры окон для зданий промышленных предприятий

1 . Схемы окон изображены со стороны фасада.

2 . Цифры над схемами означают размеры окон в модулях.

3 . Схемы заполнения переплетами показаны для окон серии Н.

Габаритные размеры окон для зданий сельскохозяйственных предприятий

Примечания см. на черт. 1 .

Люкарна или слуховое окно на крыше

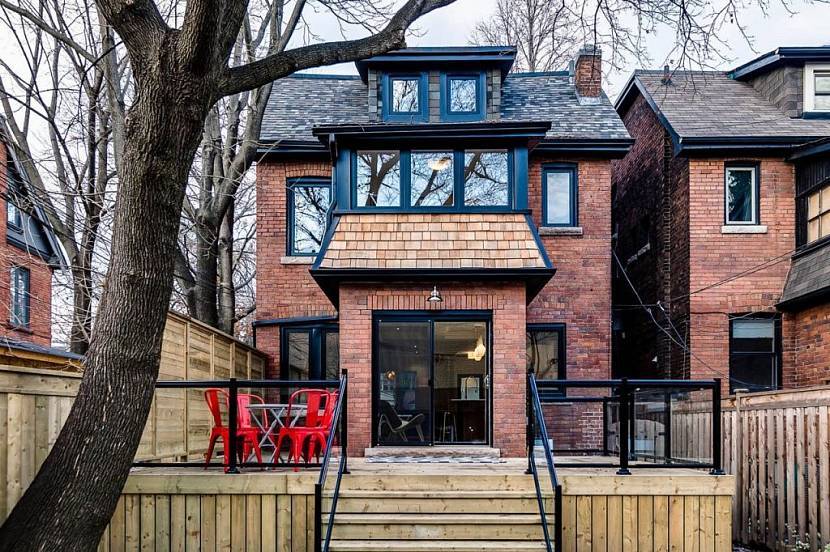

Когда-то люкарны, надстройки над крышей, служили только для вентиляции пространства под кровлей, но время «подготовило» для них новое предназначение. Они стали для крыши стильной и необычной декоративной деталью с множеством функциональных возможностей, к примеру, их используют для освещения жилых мансард и увеличения полезной площади. Изобретение слухового окна связывают с фамилией мастера-изобретателя, впервые установившего подобную конструкцию на крыше Московского манежа. Фамилия была у него Слухов, вот почему называются слуховыми. Это лишь одна из версий происхождения русской версии названия люкарны. Есть и такая: изначальное назначение таких проемов было проветривание, а слово «слух» когда-то соответствовало значению «продушина» и «отверстие». Люкарна на вид похожа на небольшой домик, имеющий крышу, стены и фасад из стекла, как правило, соответствующий общему стилю дома своей отделкой, архитектурными деталями и т. д. Нередко она пересекает кровлю дома на уровне конька, то есть в наивысшей ее точке.

Установка слухового окна

Единственная конструкция, которая будет находиться над слуховым окном – кровля, но только в чуть уменьшенном размере. В наличии будет собственный небольшой конек, обрешетка система стропил. При этом следует учитывать угол наклона имеющихся скатов. Еще на стадии планирования крыши предусматривается небольшая ниша, которая будет расположена между стропильными ногами, которые делаются двойными. Вертикальные рамы, как и поперечные балки, крепятся между собой при помощи гвоздей. Установка слухового окна производится непосредственно в период  установки каркаса, который будет слегка выступать над имеющимся склоном крыши. После завершения установки необходимо дополнительно проверить устройство на предмет горизонтальности и вертикальности. Это поможет вовремя выявить имеющиеся перекосы и своевременно устранить их.

По тому же принципу следует произвести установку конькового бруса и стропил. При необходимости, следует обратиться за помощью к тем же людям, которые помогали обустраивать стропильную систему для кровли. При этом следует учесть одну особенность: не стоит врубаться непосредственно в главные стропила, так как это приведет к снижению имеющегося уровня безопасности и уровня жесткости всей кровли. Для обустройства слухового окна принято использовать те же материалы, что и для оформления кровли. При этом укладка материала должна производиться одновременно. А вот гидроизолировать стыки следует уже после. Во всех местах, где расположены стыки, следует произвести дополнительную обработку вспомогательными материала, так как они являются наиболее уязвимыми местами. При использовании некачественного гидроизоляционного материала, в скором времени начнутся протечки. Для обшивки боковых стен могут быть использованы самые разные материалы, единственное требование – они должны быть полностью влагостойкими. Некоторые владельцы позволят сделать из слухового окна небольшое произведение искусства.

Устанавливаем разжелобки верхней части слухового окна

Треугольное мансардное окно

Сооружая слуховое окно своими руками, следует принимать во внимание конструкцию и метод сборки крыши окна , имеющего треугольную форму. На первый взгляд, они мало чем отличаются от обычных крыш многощипцового типа

Однако разница существует и она довольно ощутима. Если говорить о скатах многощипцовой крыши, то они, как правило, образуют один и тот же уклон. Треугольное слуховое окно имеет скаты крыши с уклоном в 64 градуса. Поэтому соединение ската крыши окна со скатами крыши дома, которые обладают уклоном 40 градусов, осуществляется с образованием разжелобков (ендов), которые являются абсолютно нестандартными.

В связи с этим, чтобы упростить задачу, выполнение верхней и нижней частей разжелобка осуществляется с помощью двух разных методов.

Слуховое окно в верхней части кровли, вид которой со стороны чердака представляет свод собора, представляет собой конструкцию, имеющую накосные стропила. На них упираются укороченные стропила (нарожники),  расположенные под углом в 64 градуса.

Для осуществления монтажа этой конструктивной части, в первую очередь, определяются с размерами  разжелобковой стропильной балки, длиной балки и углами сопряжения, которые образуются с коньковым брусом и боковой стенкой.

Последующие действия по поводу, как делается слуховое окно, сводятся к следующему:

  1. Начало работы будет связано с использованием таких строительных приспособлений, как отвес или длинный уровень. С их помощью на пол переносится положение центра, в котором пересекаются разжелобок с брусом конька слухового окна.
  2. Определившись с этой точкой, берут линейку и с ее помощью проводят от точки линию в сторону угла боковой стены, а после этого линию конькового бруса. С точки зрения геометрии обе линии представляют собой не что иное, как  проекцию стропильной балки конькового бруса и разжелобка на горизонтальную поверхность. В дальнейшем устройство слуховых окон так же связано с точными измерениями.
  3. Угол, полученный между ними, измеряется непосредственно на полу с помощью угольника. Данный угол – это угол, под которым необходимо запилить нижний передний конец стропильной балки разжелобка. Делается это, чтобы произошло его точное сопряжение  с боковой стеной проема.
  4. Для определения угла среза верхнего торца стропильных балок берут натяжной шнур и с его помощью делают измерение между коньковым брусом и углом боковой стенки. Согласно  СНиП, слуховые окна устраиваются таким образом, что полученное расстояние между этими точками является протяженностью стропильной балки разжелобка.
  5. В последующем на расположенный на боковой стенке верхний брус переносится проекционная линия стропильной балки и измеряется длина нижнего опорного среза стропильной балки.
  6. Выполнив на месте проведения монтажа балок все измерения, следует сделать разметку заготовки. Ее разрезают по длине, затем производят запиливание торцевых кромок — одну под углом 18 градусов, а другую под углом 72 градуса. Затем устанавливают их на место.

Для изготовления укороченных стропил было бы хорошо пользоваться универсальным шаблоном. Пользуясь им можно без проблем выпилить необходимое вам количество заготовок.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
