Изолирующие колпачки СИЗ для скрутки электропроводки

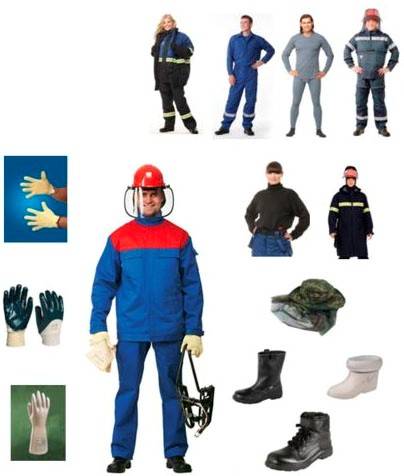

Из чего состоят комплекты защитных средств

Руководство предприятия любого уровня нарушает закон, изменяя по своему усмотрению перечень СИЗ, выдаваемых электрикам. Непосредственный начальник рабочих-электриков – электрик участка или цеха – выдает защитные средства в соответствии с утвержденными типовыми нормами, которые охватывают как перечень изделий, так и сроки пользования ими. Вольтова дуга наиболее опасна по причине силы воздействия на человеческий организм. Поэтому разработан комплект СИЗ для защиты от ее поражающих факторов. Перечень изделий, входящих в комплект, следующий:

Нормы для бесплатной выдачи СИЗ Нормы часть 2 Нормы часть 3 Нормы часть 3 Типы костюмов

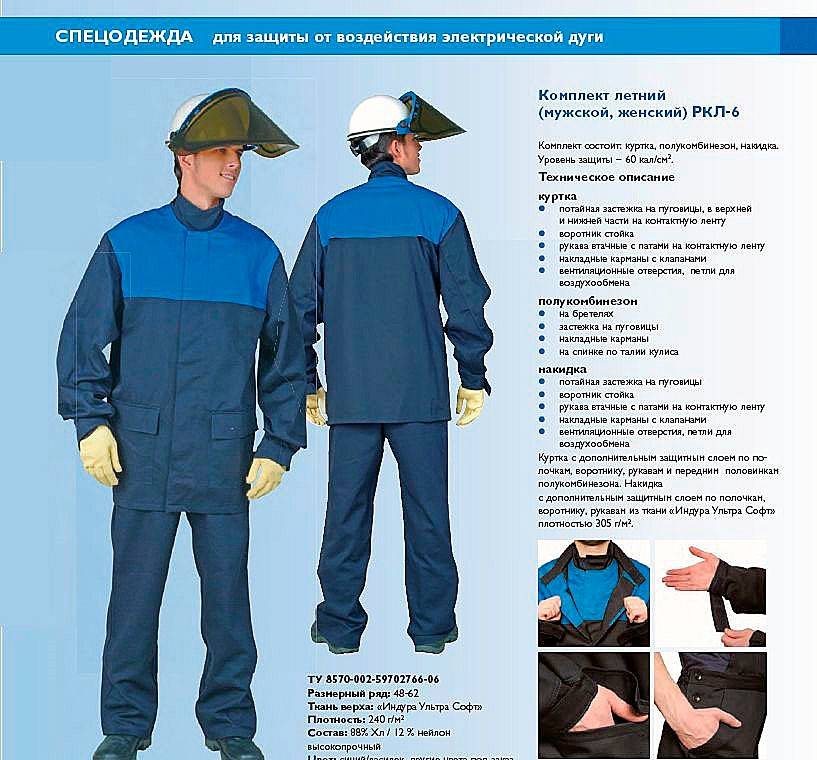

Примером костюма могут быть модели РКЛ-1, РКЛ-3, РКЛ-6, РКЗ-1, РКЗ-2. Уровень защиты костюма характеризуется максимальным количеством теплоты, действующим на 1 кв. см, при котором ткань еще не разрушается. Минимальный показатель – 7 кал/кв. см у РКЛ-1, максимальный – 52 кал/кв. см у РКЛ-6.

Харакетристики спецодежды

Куртки надеваются поверх костюмов для более надежной защиты. Пример одной из моделей показан далее.

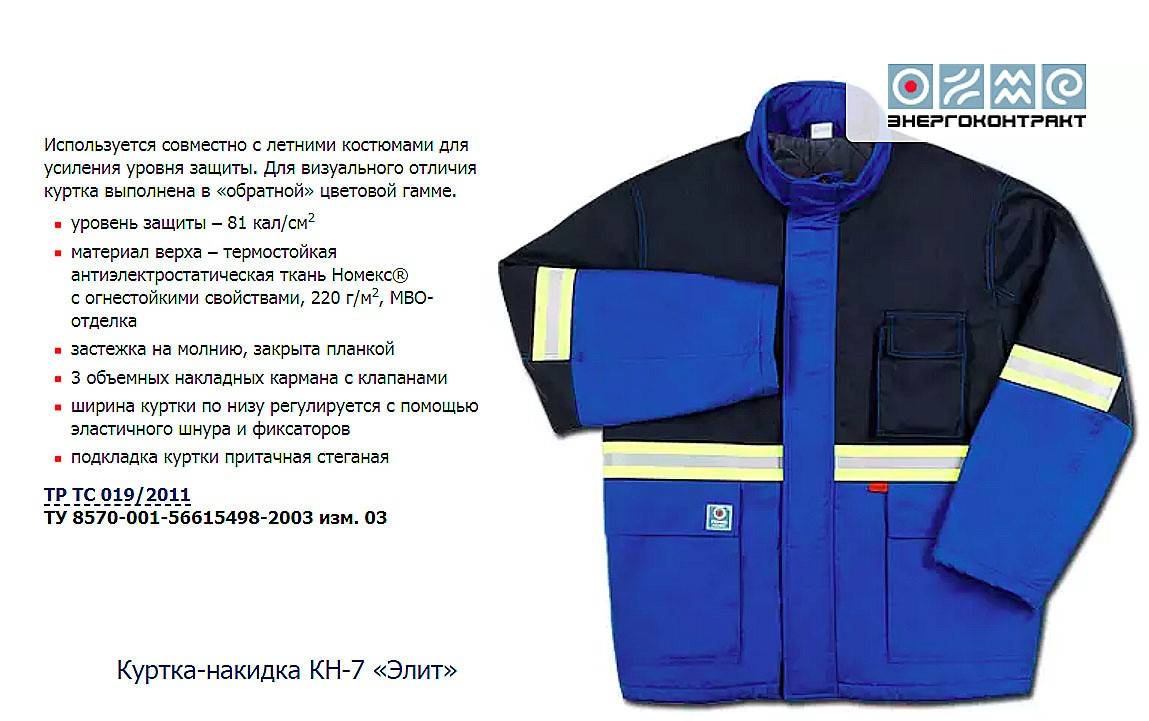

Куртка-накидка КН-7

Остальные предметы защитной одежды электрика (белье, рубашка, свитер) соответствуют времени года и улучшают комфортность. Эта особенность распространяется на всю одежду и обувь. Их надевают зимой для выполнения работ при пониженных температурах. Для того чтобы обучить персонал правильному использованию защитных средств, обязателен первичный инструктаж. Усвоение материала, особенно касательно средств защиты органов дыхания, проверяется и оценивается по скорости, с которой экзаменуемый надевает на себя эти средства.

Учет, хранение и выдача защитных средств – это технология, которая займет отдельную статью. Здесь вкратце упомянем то, что в эти процессы сейчас внедряются электронные документы и соответствующие им методы. Они позволяют автоматизировать многие операции, например, выдачу и контроль состояния средств защиты, формирование партий, отправляемых в чистку, стирку или на списание.

СИЗ для электрика – это важнейшая составляющая его трудовой деятельности. От них может зависеть человеческая жизнь при аварийных ситуациях.

Стоит ли использовать: за и против

Изначально выделим несколько причин, почему стоит использовать современные соединители:

1. Достаточно низкая цена.
2. Скручивать провода с помощью них – это одно удовольствие.
3. На их корпусе вы сможете оставлять обозначения, к примеру: где фаза или ноль.
4. Создается безопасность и вероятность самовозгорания минимальна. Так как пластик соединителей не поддерживает горение.

Однако есть и несколько недостатков:

• Во многих ситуациях не получается сделать сильную фиксацию проводов.
• В колпачках нельзя соединить между собой медные и алюминиевые провода.

Вот мы с вами и рассмотрели, что такое соединительные зажимы СИЗ

Напоследок рекомендуем посмотреть еще несколько видео по этой теме.

И еще одно, но обратите внимание, здесь есть несколько ошибок.

Также читайте:

Эффективность

Чтобы сократить воздействия вредных факторов на производстве используют различные способы, среди которых технологические изменения, автоматизация, обеспечение непроницаемости для газов и жидкостей, вентиляция, воздушные души и завесы, удаленное управление машинами и оборудованием и многое другое. Когда применение всего перечисленного невозможно или дает неудовлетворительный результат, СИЗ считаются надежным способом для улучшения промышленной гигиены и предотвращения профзаболеваний. Кроме того, работодатель может подать заявление в территориальный орган ФСС России для получения финансовой компенсации.

Средства защиты от электрических полей

Чтобы защитить работника от электрических полей, применяют экранирующие устройства или комплект индивидуальных средств.

Важно! Если человек входит в зону влияния электрических полей, то основные средства защиты он должен применять независимо от имеющегося напряжения или количества вольт. Экранирующее устройство предназначено для снижения напряжения электрических полей до допустимого уровня

После работник сможет пребывать в конкретной зоне без риска для здоровья. Допустимый показатель — не больше 5 кВ/м

Экранирующее устройство предназначено для снижения напряжения электрических полей до допустимого уровня. После работник сможет пребывать в конкретной зоне без риска для здоровья. Допустимый показатель — не больше 5 кВ/м .

Важно! В каждом экранирующем устройстве должно быть заземление. У всех экранирующих устройств также должно быть соединение с различными механизмами, на которых они будут установлены

Если электромашины сами имеют заземление, то этот элемент можно не задействовать на СИЗ при работе в электроустановках

У всех экранирующих устройств также должно быть соединение с различными механизмами, на которых они будут установлены. Если электромашины сами имеют заземление, то этот элемент можно не задействовать на СИЗ при работе в электроустановках.

Комплект индивидуальной защиты разделяют на несколько видов:

• для работы на потенциале земли, если напряжение электрического поля составляет не больше 60 кВ/м;
• для работы на потенциале токоведущих частей с возможным прикосновением к ним.

Электрик — опасная профессия, а потому нужно заботиться здоровье. Для этого необходимо получить специальную экипировку, которая будет защищать человека от поражения электрическим током. Также желательно точно знать, какие СИЗ применяются работниками, обслуживающими электроустановки, чтобы проконтролировать выдачу правильной формы. Если работник заметил, что какой-либо элемент защитного костюма поврежден, он должен потребовать, чтобы ему выдали новый комплект, поскольку от этого, возможно, будет зависеть его жизнь.

{SOURCE}

Назначение и конструктивное исполнение

Соединительные изолирующие зажимы СИЗ, их по-другому называют колпачки, имеют пружинный тип. Основное предназначение этих элементов – соединить два проводника (или больше) и обеспечить этому контакту надёжную изоляцию. СИЗ имеют несколько типоразмеров, и для каждого существует свой диапазон суммарного сечения коммутируемых проводников. Производитель, как правило, указывает в паспорте либо на упаковке максимальные и минимальные величины этого сечения.

Этот тип соединителей можно использовать многократно.

Конструктивное исполнение очень простое, колпачок представляет собою корпус и металлическую сердцевину:

• Корпус выполняется из пластика, используют материалы, которые не поддерживают процесс горения, – полипропилен, поливинилхлорид, нейлон. Чтобы колпачки СИЗ было удобнее закручивать во время монтажа, их корпуса имеют выступы или специальные рёбра.
• В качестве сердцевины используется металлическая обжимная пружина, которая имеет конусообразную форму. Когда зажим накручивают на скрутку, пружина обжимает её, за счёт чего обеспечивается хороший контакт.

Используются такие колпачки для скрутки проводов во время монтажа электропроводки в жилых и общественных помещениях. Допускается их применение в промышленных сооружениях и зданиях, но если там химически активная, взрывоопасная или влажная среда, то обязательно электрический соединительный узел должен быть расположен в ответвительной коробке с соответствующей степенью защиты.

Об устройстве и назначении соединительных колпачков смотрите в этом видео:

Средства защиты в электроустановках

Что относится к средствам защиты в электроустановках?

Основные и дополнительные средства защиты до 1000 В и выше 1000 В.

Нормы комплектования СИЗ. Требования к учету защитных средств.

***

СИЗ

Защитные средства делятся на 2 категории: коллективные и индивидуальные.

Защитные средства классифицируются на: 1. Изолирующие 2. Ограждающие 3. Приспособления для работы на высоте 4. Вспомогательные приспособления

5. Экранирующие.

Изолирующие защитные средства.

Обеспечивают электроизоляцию человека от токоведущих или заземленных частей электрооборудования, а также от земли.

Все изолирующие защитные средства делятся на:

Основные изолирующие защитные средства – средства, изоляция которых надежно выдерживает рабочее напряжение электроустановок и при помощи которых допускаются прикосновение к токоведущим частям, находящимся под напряжением, без опасности поражения электрическим током.

Дополнительными изолирующими защитными средствами являются такие, которые, обладая недостаточной изоляцией, не могут обеспечить безопасность работающего. Они могут применяться только в сочетании с основными средствами, усиливая их действие.

В электроустановках до 1000 В:

основные изолирующие средства:

1. диэлектрические перчатки,
2. изолирующие токоизмерительные клещи,
3. монтерский инструмент с изолированными рукоятками,
4. токоискатели.

дополнительные изолирующие средства:

1. диэлектрические галоши
2. коврики
3. изолирующие подставки

В электроустановках выше 1000 В:

основные изолирующие средства:

1. изолирующие штанги
2. изолирующие токоизмерительные клещи
3. указатели напряжения

дополнительные изолирующие средства:

1. монтерский инструмент с изолированными ручками
2. диэлектрические перчатки
3. боты
4. коврики
5. изолирующие подставки

НОРМЫ КОМПЛЕКТОВАНИЯ СРЕДСТВАМИ ЗАЩИТЫ

Распределительные устройства напряжением до 1000 В
Изолирующая штанга (оперативная или универсальная)	По местным условиям
Указатель напряжения	2 шт.
Изолирующие клещи	1 шт.
Диэлектрические перчатки	2 пары
Диэлектрические галоши	2 пары
Диэлектрический ковер или изолирующая подставка	По местным условиям
Защитные ограждения, изолирующие накладки, переносные плакаты и знаки безопасности	То же
Защитные щитки или очки	1 шт.
Переносные заземления	По местным условиям
Распределительные устройства напряжением выше 1000 В
Изолирующая штанга (оперативная или универсальная)	2 шт. на каждый класс напряжения
Указатель напряжения	То же
Изолирующие клещи (при отсутствии универсальной штанги)	1 шт. на каждый класс напряжения (при наличии соответствующих предохранителей)
Диэлектрические перчатки	Не менее 2 пар
Диэлектрические боты (для ОРУ)	1 пара
Переносные заземления	Не менее 2 на каждый класс напряжения
Защитные ограждения (щиты)	Не менее 2 шт.
Плакаты и знаки безопасности (переносные)	По местным условиям
Противогаз изолирующий	2 шт.
Защитные щитки или очки	2 шт.

Требования к защитным средствам

Все находящиеся в эксплуатации электрозащитные средства и средства индивидуальной защиты должны быть пронумерованы, за исключением касок защитных, диэлектрических ковров, изолирующих подставок, плакатов безопасности, защитных ограждений, штанг для переноса и выравнивания потенциала. Допускается использование заводских номеров.

В подразделениях предприятий и организаций необходимовести журналы учета и содержания средств защиты. Средства защиты, выданные в индивидуальное пользование, также должны быть зарегистрированы в журнале.

Скачать журнал учета выдачи СИЗ

Наименование	Переодичность
осмотров	испытаний
Диэлектрические перчатки	перед применением	Один раз в 6 мес
Инструмент (на изоляцию)	перед применением	Один раз в год
Указатели (УНН)	перед применением	Один раз в год
Изолирующие клещи	Один раз в год	Один раз в 2 года

На выдержавшие испытания средства защиты, применение которых зависит от напряжения электроустановки, ставится штамп следующей формы:

№ _______Годно до _____ кВДата следующего испытания «____» __________________ 20___ г._________________________________________________________________________(наименование лаборатории)

Насредства защиты, применение которых не зависит от напряженияэлектроустановки (диэлектрические перчатки, галоши,боты и т.п.), ставится штамп следующей формы:

№ _______Дата следующего испытания «____» __________________ 20___ г._________________________________________________________________________(наименование лаборатории)

Отличие от коллективных

Индивидуальные средства защиты направлены на обеспечение безопасности отдельного работника при воздействии опасного высокого напряжения и электрического тока.

Коллективные меры направлены на защиту группы сотрудников при осуществлении коллективной работы в опасных условиях поражения электрическим током.

Коллективные средства предназначены для нивелирования воздействия опасного тока по площадям при работе с крупными электроустановками группой сотрудников.

К таким инструментам и предметам относятся ограждения, переносные ограждения, предметы зануления, информационные средства, предупреждающие об опасности и проводимых работах.

Такие коллективные средства служат для безопасности не только самих рабочих, осуществляющих работы с электроустановками, но и иного персонала, предупреждая об опасности.

Индивидуальные средства защиты позволяют и обеспечивают надежную защиту при работах с высоким напряжением и опасными токами. Такие средства служат для защиты отдельного работника от негативного воздействия поражающих свойств электричества.

Учитывая специфику работы организации и установленное оборудование, а вместе с ним и опасность воздействия такие средства различаются в зависимости от напряжения, которое могут выдержать.

Также такие предметы могут, как нести именно защитные функции, так и осуществлять контроль и мониторинг напряжения.

Невыполнение данных предписаний ведет к получению вреда здоровью, несчастному случаю, травмам или смерти, а также выходу оборудования из строя.

При этом в отношении организации и должностных лиц будет осуществлена проверка нарушений и недочетов и, соответственно, привлечение к ответственности вплоть до уголовной.

Наличие таких средств обязательно на предприятиях, осуществляющих трудовую деятельность на промышленном оборудовании, при проведении профилактических или ремонтных работах с электросетями, а также в случаях возникновения нештатных или чрезвычайных ситуаций.

Перечень СИЗ от поражения электрическим током

К индивидуальным предметам, которые защищают работника во время осуществления электрических работ в электроустановках, относятся:

• Резиновые изделия по защите. Так как резина не является проводником электричества именно предметы и инструменты, покрытые данным материалом, считаются самыми безопасными. Перчатки, боты или галоши могут обеспечить высокий уровень защиты при работах с установками напряжением как до 1000 вольт, так и более (в зависимости от толщины материала и соответствии стандартам ГОСТ).
• Штанги для изоляции напряжения используются именно при ремонте и профилактике оборудования для устранения утечек напряжения.
• Клещи и защитные щитки используются при осуществлении ремонтных работ. Данные клещи способны выдерживать в зависимости от вида напряжение как до, так и более 1000 вольт. При помощи данного инструмента осуществляется ремонт электрических элементов, которые могут или находятся под напряжением.
• Диэлектрические перчатки – являются первичным средством защиты от поражения током, так как чаще всего именно через руки происходит негативное воздействие и нанесение вреда здоровью. Такие перчатки также различаются по классам в зависимости от степени удержания напряжения.
• Указатели напряжения – выступают предметами мониторинга и измерения поражающих свойств тока на конкретном участке электроприбора. Такие средства должны быть в комплекте работника в обязательном порядке для осуществления качественного ремонта.

Список СИЗ для работы электрика и электромонтера

Во время осуществления профилактики или ремонтных работ в электроустановках электрик или электромонтер может быть защищен посредством использования различных средств индивидуальной защиты:

• щитки и очки используются для защиты от воздействия искры и иных негативных эффектов электрического тока;
• диэлектрические перчатки;
• резиновые галоши, боты, коврики, ограждения;
• защитные очки и щитки от искр и возгорания;
• противогазы при опасности задымления;
• указатели напряжения и иное оборудование для мониторинга.

Только комплексное применение данных предметов в совокупности позволит обеспечить приемлемый уровень защиты сотрудника.

Классификация

Каким бы не было надежным изоляционное покрытие, оно не может служить вечно, особенно, когда технологический цикл предполагает наличие сложных условий. Угрозу могут представлять и другие факторы, например металлическое покрытие полов в производственном помещении или расположение электрооборудования рядом с заземленными металлическими конструкциями. Это при косвенном касании может спровоцировать поражение электротоком.

Для повышения эффективности электробезопасности была разработана система классификации помещений по степени опасности. В соответствии с действующими нормами (см. ПУЭ п. 1.1.13) все виды помещений (бытовые, производственные, административные и т.д.) разделяют на три группы. Подробно о каждой из них будет рассказано ниже.

Первый класс – «помещения без повышенной опасности»

Эта группа включает в себя любой тип помещения, отвечающего следующим условиям:

• Низкая влажность, как правило, не превышающая 60,0%.
• Допускается наличие климатических систем, включая вентиляцию и отопление.
• Покрытие пола должно быть выполнено только из диэлектрических материалов. То есть, земляные, железобетонные и металлические полы исключаются.
• Температура воздуха до 30,0°С.
• Отсутствует выделение технологической пыли.
• В воздухе не присутствуют химически активные вещества.

То есть, в помещениях данной группы недопустимо наличие никаких деструктивных факторов, влияющих на понижение уровня электробезопасности. В качестве примера можно привести помещения в жилых, офисных, торговых и административных объектах.

При выполнении перечисленных выше условий, в данную категорию могут быть зачислены и производственные помещения, например, «чистые» цеха, где производятся электронные компоненты. На таких объектах создаются практически стерильные условия, поддерживается постоянная температура воздуха и заданный уровень влажности.

Производственное помещение первого класса электробезопасности

Второй класс – «Помещения с повышенной опасностью»

В эту группу может быть зачислено любое помещение, если присутствует хоть один из факторов опасности, присущих данному классу. Перечислим их:

• Повышенное содержание влаги в воздухе (свыше 75,0 %). Подробно с нормативами влажности можно ознакомить в ПУЭ (см. п. 1.1.8).
• Наличие большой концентрации токопроводящей пыли, образуемой в ходе технологического процесса.
• Покрытие пола проводит электроток (железобетон, металл, земля и т.д.).
• Температура воздуха не опускается ниже отметки 35,0°С. Допустимые нормы температурных режимов для различных классов помещений приводятся в ПУЭ (см. п. 1.1.10).
• Имеется угроза поражения электротоком при косвенном касании токоведущих элементов. Например, в результате пробоя изоляции на кожухе станка присутствует опасное напряжение, а рядом расположена заземленная металлическая конструкция (колона, балка, трубы и т.д.). При одновременном касании конструкции и кожуха рабочий окажется под смертельно опасным напряжением.

Под данную категорию попадает большая часть производственных и ремонтных цехов, а также некоторые складские помещения.

Третий класс – «Особо опасные помещения»

Существует три условия, по любому из которых помещению может быть причислена категория особой опасности, перечисли их:

1. Высокая концентрация влаги, то есть, показания относительной влажности приближаются к 100,0%.
2. Превышение допустимых норм концентрация в воздухе химически активных соединений, способных нанести вред электрооборудованию (разрушить электроизоляцию, контакты, токоведущие жилы и т.д.).
3. В помещении более одного фактора из списка условий для второй категории опасности. Например, высокий уровень температуры (от 35,0°С) и влажности (75,0% и более).

В качестве яркого примера производственного помещения, отвечающего всем трем, перечисленным выше условиям, можно привести гальванические цеха.

Гальванический цех – особо опасное помещение

Следует отметить, что по нормам электробезопасности к третьей категории причисляют открытые и расположенные под навесом площадки. Соответственно, в данную группу входят и любые виды открытых распределительных устройств (ОРУ).

Нормы СИЗ для электриков

Согласно нормам и ГОСТ, СИЗ электромонтера по ремонту и обслуживанию электрооборудования должны полностью или частично быть изготовлены из материалов, не проводящих электричество.

Перечень СИЗ для электрика по нормам промышленной безопасности:

• защитные очки;
• специальный костюм;
• респираторы;
• противогаз;
• диалектические перчатки или рукавицы;
• галоши.

Любая защитная экипировка должна соответствовать установленным требованиям ТР ТС019/2011. Там указаны не только требования к СИЗ от поражения электрическим током, но и комплектность, а также количество (и сроки) выдачи на одного работника и периодичность проверки СИЗ.

Правильное выполнение скрутки

Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:

1. Без предварительного скручивания.
   1. зачищенные жилы складываются и выравниваются по обрезу изоляции;
   2. одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
   3. одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
   4. завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
2. Фиксация предварительно скрученных проводников:
   1. зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
   2. накручивается корпус.

Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.

Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:

• Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
• Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
• Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.

Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.

Плюсы и минусы способа

Колпачки СИЗ дают много преимуществ электромонтеру:

• Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
• Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
  • Механическую;
  • Электроизолирующую:
  • Противопожарную.
• По сравнению с другими способами соединения предоставляется возможность:
  • Разъемного стыка;
  • Повторного неоднократного использования соединителя.
• Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.

Имеются и недостатки:

• Главный – невозможность соединения многожильного мягкого провода;
• Требует тщательного подбора типоразмера;
• Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
• Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.

Сфера применения

Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.

Согласно Правилам устройства электроустановок (Глава 2.1, пункт 2.1.21), жилы в распределительной коробке должны быть соединены посредством сварки, пайки, опрессовки либо с помощью зажимов. Колпачки СИЗ (соединительный изолирующий зажим) —
это удобный в применении вариант зажима, но нужно знать, как их правильно использовать.

С этим читают

Использование колпачков СИЗ для соединения проводов

Здравствуйте, дорогие друзья!

И снова о скрутке.

Как сделать так, чтобы скрутка прослужила долго и не теряла своих изначальных свойств? Для этого усиливаем скрутку. Как усилить скрутку пайкой можно прочитать в статье “Делаем скрутку проводов в коробке правильно“.

Рассмотрим как усилить скрутку с помощью колпачков СИЗ (соединительных изолирующих зажимов) и вообще что это такое.

СИЗ – это колпачок, который состоит из самого колпачка, который изготовлен из специального негорючего пластика и конусной пружины, вставленной внутрь колпачка. К тому же пластик выдерживает напряжение до 600 вольт.

Стальная пружина, вставленная внутрь колпачка, обработана специальным электрохимическим составом для лучшего контакта с соединяемым материалом.

Как применять колпачки СИЗ?

Нужно скрутить два проводника из жесткого одножильного провода или несколько проводов из гибкого многожильного. Подготавливаем провода – очищаем от изоляции, соединяем их вместе предварительно немного скрутив, вставляем концы в колпачок и вращаем колпачок по часовой стрелке, пока не получится хорошая плотная скрутка.

Если же имеется нескольких жестких одножильных проводов, то нужно предварительно сделать из них скрутку с помощь. пассатижей, обкусить неравномерные концы, а затем уже накрутить на скрутку колпачок. Естественно, колпачок должен быть подобран по размеру.

Закручивать колпачок нужно с усилием, чтобы витки пружины сдавили скрутку должным образом.

Снимать изоляцию с проводов нужно так, чтобы оголенная часть проводника не выходила за колпачок и изоляция заходила внутрь колпачка как можно дальше.

Но. Здесь есть одно но. Всё зависит от количества проводов и их сечения! Чем больше проводов и их сечение-тем длиннее должна быть скрутка. По одной простой причине. Если вы очистите провода на 1,5-2 см, то вы не сможете сделать качественную скрутку.

Какой же выход? Очищаете провода на 4-5 см, делаете скрутку, накручиваете колпачок, а оставшуюся оголенную часть скрутки заматываете изоляционной лентой.

Рассмотрим как усилить скрутку с помощью колпачков СИЗ . В нашем случае плюс изолента. Это конечно же нельзя назвать чисто скруткой СИЗом, но колпачок уже не дает скрутке прослабляться.

Ещё раз обращу ваше внимание на правильный подбор размера колпачка

А теперь рассмотрим как подобрать колпачок правильно.

Вы сделали скрутку. Она может состоять как из двух, так и из пяти проводов. Да и сечение у проводов может быть разное. А следовательно и общее сечение скрутки может быть разное.

Поэтому нужно использовать колпачки разных размеров. Это указывается на соединителе цифрами от одного до пяти. Чем больше номер – тем больше колпачок.

СИЗ-1, СИЗ-2, СИЗ-3 и так далее.

СИЗ – соединительный изолирующий зажим 1, 2, 3 – размер колпачка, чем больше цифра, тем больше размер.

Можно определять размер СИЗ и по цветовой маркировке.

Есть колпачки которые имеют выступы на корпусе. Это удобно, когда крутишь колпачок. Но эти колпачки занимают больше места в распредкоробке. Поэтому какие колпачки применять исходите из размера распредкоробки и наличия свободного места в ней.

Основное преимущество СИЗов – это простота монтажа.

Но есть и другие

-это обеспечение электроизоляции, противопожарной безопасности т.к. выполнены они из негорючего пластика и механическая изоляция проводников. Ну и ещё доступная цена.

К недостаткам можно отнести то, что нельзя соединят неоднородные металлы такие как алюминий и медь. Ещё один недостаток в том, что СИЗы имеют определенный объем и занимают дополнительное место в распределительной коробке.

Ну и в конце статьи подведем итог:

Собирать коробку с помощью колпачков СИЗ это быстро, удобно и довольно надежно.СИЗы можно использовать при монтаже проводов не более 2,5 мм.кв., а также для подключения люстр, светильников, бра и других осветительных приборов.

Требования охраны труда в аварийных ситуациях.

5.1. Немедленно отключить электродвигатель от сети в следующих случаях:

• несчастный случай (или угроза его) с человеком;
• появление дыма или огня из электродвигателя или его пускорегулирующей аппаратуры;
• вибрация сверх допустимых норм, угрожающая целости электродвигателя,
• поломка приводного механизма;
• нагрев подшипника сверх допустимой температуры;
• значительное снижение частоты вращения, сопровождающееся нагревом (быстрым) электродвигателя.

5.2. Кратковременные, не терпящие отлагательства работы по устранению аварий и неисправностей оборудования разрешается проводить без наряда с последующей записью в оперативном журнале не менее чем двумя лицами.

При работах во всех случаях должны выполняться все технические мероприятия, обеспечивающие безопасность работ. Работы производить в спецодежде с применением средств индивидуальной защиты.

5.3. При полном исчезновении напряжения и отсутствии освещения необходимо пользоваться карманными или аккумуляторными фонарями.

5.4. При несчастном случае вывести пострадавшего из опасной зоны, оказать ему доврачебную помощь, доложить об этом руководителю работ или администрации. Вызвать скорую помощь по телефону «03».

5.5. Обстановка, при которой произошел несчастный случай, должна быть, по возможности, сохранена для проведения расследования комиссией.

5.6. При освобождении пострадавшего от действия электрического тока электромонтер должен пользоваться диэлектрическими перчатками, галошами, ковриками или сухими, не проводящими электрический ток предметами.

При отделении пострадавшего от токоведущих частей действовать одной рукой, держа вторую руку в кармане или за спиной. При освобождении пострадавшего, находящегося на высоте, необходимо принять меры, предупреждающие его падение. При отделении пострадавшего от токоведущих частей напряжением выше 1000В электромонтер должен надеть диэлектрические перчатки и боты и действовать штангой или изолирующими клещами.

5.7. В случае возникновения пожара в электроустановках электромонтёр должен немедленно отключить их от электросети, пользуясь при этом диэлектрическими перчатками и другими средствами индивидуальной защиты. При задымлении и пожаре в РУ – 10 КВ немедленно сообщить диспетчеру района МКС о необходимости прекращения электроснабжения.

5.8. Приступить к тушению пожара, используя углекислотные или порошковые огне-

тушители, песок из ящиков разбрасывать сухими деревянными совками.

5.9. О пожаре сообщить руководителю работ или администрации. Для вызова пожарной команды звонить по телефону 01.
