Устройство и назначение шины дополнительного уравнивания потенциалов

Выравнивание потенциалов

ВЫРАВНИВАНИЕ ПОТЕНЦИАЛОВ — снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу (или на поверхности) и присоединенных к заземляющему устройству, либо путем применения специальных покрытий. При распределенном заземляющем устройстве безопасность обеспечивается не только уменьшением потенциала заземлителя, но и В. п. на защищаемой территории до такого значения, чтобы максимальные напряжения прикосновения и шага не превышали допустимых.

Изменение потенциала в пределах площадки, на которой размещены электроды заземлителя, происходит плавно. При этом напряжение прикосновения Uпр и напряжение шага Uш имеют небольшие значения по сравнению с потенциалом заземлителя φ3. Однако за пределами контура по его краям наблюдается крутой спад φ. Чтобы исключить в этих местах опасные напряжения шага, которые особенно высоки при больших токах замыкания на землю, по краям контура за его пределами (в первую очередь в местах проходов и проездов) укладывают в землю на различной глубине дополнительные стальные полосы, соединенные с заземлителем. Тогда спад потенциала в этих местах происходит по пологой кривой.

Внутри помещений В. п. происходит благодаря металлическим конструкциям, трубопроводам, кабелям и подобным им проводящим предметам, связанным с разветвленной сетью заземления. Арматура железобетонных зданий также способствует В. п.

Российская энциклопедия по охране труда. — М.: НЦ ЭНАС . Под ред. В. К. Варова, И. А. Воробьева, А. Ф. Зубкова, Н. Ф. Измерова . 2007 .

Смотреть что такое “Выравнивание потенциалов” в других словарях:

выравнивание потенциалов — Метод снижения напряжения прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек выравнивание потенциала EN… … Справочник технического переводчика

Выравнивание потенциалов — 1.7.33. Выравнивание потенциалов снижение разности потенциалов (шагового напряжения) на поверхности земли или пола при помощи защитных проводников, проложенных в земле, в полу или на их поверхности и присоединенных к заземляющему устройству, или… … Официальная терминология

Выравнивание потенциалов — English: Balancing; equalising (levelling off) Метод снижения напряжения прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек (по ГОСТ 12.1.009 76)… … Строительный словарь

Выравнивание потенциалов — – метод снижения напряжения прикосновения и шага между точками электрической цепи, к которым возможно одновременное прикосновение или на которых может одновременно стоять человек. ГОСТ 12.1.009 76 … Коммерческая электроэнергетика. Словарь-справочник

выравнивание потенциалов, обеспечивающее защиту — 3.37 выравнивание потенциалов, обеспечивающее защиту: По ГОСТ Р МЭК 61140. Источник … Словарь-справочник терминов нормативно-технической документации

ГОСТ Р 54392-2011: Электроустановки для животноводческих помещений. Способы выравнивания потенциалов — Терминология ГОСТ Р 54392 2011: Электроустановки для животноводческих помещений. Способы выравнивания потенциалов оригинал документа: 3.1 автоматическое отключение питания: Отключение одного линейного проводника или более в результате… … Словарь-справочник терминов нормативно-технической документации

защитное выравнивание электрических потенциалов — 3.30 защитное выравнивание электрических потенциалов: Мера обеспечения электробезопасности, заключающаяся в снижении относительной разности электрических потенциалов между различными точками на поверхности локальной земли или проводящего пола… … Словарь-справочник терминов нормативно-технической документации

{SOURCE}

Отличия

СВП:

  • Направлена на снижение напряженности между открытыми частями электрического оборудования и поверхностью, на которой стоит человек (пол, земля).
  • Используется на большой площади (бетонный пол, земля). К примеру, в здании – это соединений всей строительной арматуры в потолке, полу, стенах между собой и главной заземляющей шиной.
  • Представляет собой сетку из проводящих материалов, проложенную в грунте.

СУП:

  • Направлена на снижение напряженности между электрооборудованием и сторонними металлическими частями помещения (трубы, строительные конструкции), к которым человек одновременно может прикоснуться.
  • Используется на небольшой площади, в единичных электроустановках. Уменьшает разность потенциалов между открытыми проводящими частями, доступными для прикосновения одним человеком.
  • Представляет собой присоединение к заземляющему устройству строительных конструкций, трубопровода, корпусов технологического оборудования.

Проанализируем все вышеописанное. Допустим существует 2 электродвигателя, которые приводят в действие 2 водяных насоса. При подключении вольтметра к корпусам электродвигателей, он покажет большое значение напряжения, опасное для жизни. Для снижения полученного значения до безопасного значения могут быть рассмотрены 2 способа:

  1. Соединив корпусы стальным проводником и подключив полученную конструкцию к заземляющему устройству получится СВП.
  2. Если к имеющейся конструкции присоединить сторонние металлические предметы, находящиеся в помещении, например, трубы по которым течет вода, а также соединить их с заземляющим устройством, то получится СУП.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

  • специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
  • сборная шина внутри КДУП;
  • соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

  • системой отопления;
  • горячим и холодным водопроводом;
  • корпусом ванны либо душевой кабины;
  • заземляющими контактами розеток;
  • корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

  • произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
  • проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
  • измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

  1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
  2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Виды СУП

По обеспечению степеней безопасности СУП подразделяется на два вида систем уравнивания:

  1. основную — ОСУП;
  2. дополнительную — ДСУП.

Разберем их отличия.

Основная система ОСУП

В современных условиях при строительстве здания она входит в проект схемы дома и монтируется до заселения жильцов. В нее входят:

  • заземляющий контур;
  • главная шина контура заземления (ГЗШ);
  • разводка «сетки» РЕ проводников по зданию, подключенной к ГЗШ;
  • система проводников уравнивания потенциалов.


На ОСУП возложена функция обеспечения защиты здания от проникновения электрического тока извне по любым металлическим деталям, входящим в его строительные элементы: водо- и газопровод, металлическую пожарную лестницу и др.

Случайно попавший в них высокий потенциал от постороннего источника огромной величины мгновенно достигнет здания и благодаря конструкции ОСУП будет моментально перенаправлен в контур земли, где его энергия будет надежно погашена без причинения вреда строительным конструкциям и внутреннему оборудованию.

Если же молния ударяет в грозозащиту здания, то ее по молниеотводу сразу же направляют на землю в обход конструкции и оборудования дома по кратчайшему пути.

Система ОСУП используется по разным принципам в существующих схемах заземления зданий:

для TN-C ее запрещено применять. При возникновении необходимости уравнивания потенциалов требуется перейти на один из новых стандартов заземления;

в TN-C-S к схеме ОСУП подключается PEN проводник, приходящий по линии электрического питания от трансформаторной подстанции. Причем на вводе в дом через установленное повторное заземление делается его разветвление через главную заземляющую шину на РЕ и N. К ГЗШ электрически подключаются все сторонние токоведущие части здания РЕ проводниками;

у схемы заземления TN-S защитная роль ОСУП осуществляется через ГЗШ, подключенную к элементам строительных конструкций здания через РЕ-проводники;

для схемы ТТ выполняется индивидуальное заземление дома и подключение к нему РЕ-проводников.

Особенности монтажа ОСУП

Их можно свести к трем важным вопросам:

  1. после ГЗШ запрещено в любом месте схемы объединять рабочий ноль N с защитными проводниками РЕ;
  2. единственным способом подключения составных элементов ОСУП к ГЗШ является радиальный метод, когда каждый заземляемый элемент дома монтируется индивидуальным проводником. Использование шлейфа в этой ситуации категорически запрещено;
  3. врезать любые коммутационные аппараты в схему ОСУП запрещается.

Монтаж выравнивающей шины

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

  • в полостях прилегающих стенных простенков;
  • непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

Как это работает

Предположим, что в вашей квартире все розетки и электроприборы заземлены. В теории вы чувствуете себя в безопасности. Ваш сосед снизу, проводя ремонт, заменил канализационную трубу с чугунной на пластиковую. Теперь между вашей чугунной ванной и физической землей отсутствует надежная электрическая связь. У соседа пробило изоляцию в люстре, и через влажный пол вашей ванной комнаты, потенциал порядка 100 вольт появился в ванной с водой.

Поскольку в канализационном стоке пластиковая вставка, замыкания на землю не произошло, и защитный автомат не сработал. Весь потенциал накопился в вашей ванной. Вы, находясь в воде, прикасаетесь к смесителю. Через стальные трубы водопровода, он имеет надежную электрическую связь с грунтом. Вы получаете гарантированное поражение электротоком.

Почему так произошло?

Любой проводник содержит в себе электроны. Пока нет разницы в потенциалах на концах проводника, электроны стоят на месте, и электроток не протекает. В описанной ситуации, труба водопровода имеет нулевой потенциал по всей длине. Ванна с водой, по причине распространения напряжения от неисправной проводки этажом ниже, через отрезок чугунной трубы, имеет потенциал 100 вольт. Эти предметы между собой не соприкасаются, поэтому электрического тока нет.

После касания одновременно ванной под напряжением и фактически заземленного смесителя, по вашему телу протекает электрический ток. Человек на 80% состоит из воды, поэтому он вполне себе неплохой проводник. Электроны просто устремляются от точки с меньшим потенциалом, к точке с большим потенциалом

Поэтому уравниванию потенциалов в ванной комнате следует уделить особое внимание

Справедливости ради, если бы вы просто оказались с ванной под напряжением (ничего не касаясь), и так же из нее удалились, никакого поражения электротоком не было. Вы никогда не задавались вопросом, почему птицы, сидящие на проводе ЛЭП с напряжением свыше 1000 вольт, не погибают от удара током? Потому, что у них такой же потенциал, как у провода: 1000 вольт. Они не касаются других проводов, разницы потенциалов нет, соответственно, нет и электротока через их тушки.

Еще один пример. Вставьте в отключенную розетку кусок провода (в фазу), и свободно подвесьте его, чтобы он не касался стены и пола. Подайте напряжение — ничего не произойдет. Тем не менее по всей длине провода есть потенциал 220 вольт. Стоит соединить провод с любым предметом, у которого потенциал относительно «земли» ниже, через соединитель (например, человека), потечет ток.

Отсюда вывод: любые предметы, которые в обычных условиях не находятся под напряжением (за исключением аварийных ситуаций), всегда должны иметь равный потенциал. В случае с жилыми помещениями — равный нулю. Для этого, все металлические элементы жилого дома, включая арматуры в стенах, соединяются с контуром заземления еще на этапе строительства.

Это называется: основная система уравнивания потенциалов (ОУП). Вблизи каждого здания расположена главная заземляющая шина (ГЗШ), надежно (обычно с помощью сварки) соединенная с заземлителем (контуром). Она периодически проверяется специальными службами (со временем может рассыпаться от коррозии), и монтируется еще на этапе закладки фундамента.

Можете быть уверены, что все металлические предметы вашей многоэтажки имеют электрический контакт с ГЗШ. Сразу после ввода в эксплуатацию, контур уравнивания потенциалов работает безупречно. Это требование Правил устройства электроустановок соблюдается всегда. Пока не начинаются ремонты в квартирах.

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

  • Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
  • Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.
  • На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
  • Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

  • Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
  • Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
  • Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
  • Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
  • Металлические трубы и кожухи системы вентиляции.
  • Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
  • Металлические оболочки бронированных кабелей.
  • Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

  • Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
  • Компоненты систем водонагрева: бойлеры, внутренние трубы.
  • Система отопления: трубы, радиаторы, полотенцесушители.
  • Система газоснабжения.
  • Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
  • Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
  • Стальные двери и дверные коробки.

На схеме это выглядит так:

  1. Шина выравнивания потенциалов.
  2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
  3. Ограничитель перенапряжения в линии данных.
  4. Кронштейны крепления заземляющих проводников к металлическим трубам.
  5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.

Назначение выравнивания потенциалов

Выравнивание потенциалов является одним из важнейших требований безопасности во время использования различного электрического оборудования

Такая важность обусловлена тем, что можно обезопасить себя и других жителей дома от удара током

Объяснение двух видов напряжений

Важно! При отсутствии опыта или соответствующего образования работа с электрическими приборами представляет опасность для жизни. Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления. Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления

Нормы, которые регулируют безопасность во время возведения домов, обязывают подрядчиков при строительстве создавать систему, которая снизит или устранит разность и обеспечит защиту от возможного получения электрических травм с помощью заземления.

При распределении устройства, которое выступает заземлителем, надлежащий уровень безопасности создается не только с помощью уменьшения потенциалов заземляющего устройства, но и с помощью их выравнивания на защищенной территории до степени, чтобы максимальное напряжение не было больше допустимых пределов.

Заземляющее устройство

Обратите внимание! Если нет заземления или оно не функционирует так, как должно, риск подвергнуться электрическому удару возрастает

Как правильно устанавливать

Установка представленной системы выполняется относительно быстро и легко, поскольку в ней используется исключительно заземляющий провод

При подсоединении разных проводников, нужно уделить пристальное внимание безошибочности и качественности выполнения контактных соединений

Точки установки

Для выполнения подключения понадобится:

  • Коробка ШДУП У4 ;
  • провода;
  • крепежи и сборочные материалы.

Абсолютно любые работы с силовыми линиями начинают с оформления точного проекта, в соответствии с ним станут монтироваться и подсоединяться провода, размещаясь коробке. Данная схема составляется с учетом места расположения стальных конструкций. Необходимо заметить, что эти мероприятия нужно выполнять до завершения ремонтных работ, особенно отделочных, таким образом, пользователь сумеет закрыть заземляющие провода.

Крепежи защиты

В первую очередь протягивается заземляющий провод от основной заземляющей шины, к точке монтажа КУП. Затем, с использованием нужного инструментария, выполняется установка коробки из пластмассового корпуса совместно с крышкой. В середине корпуса размещается шина из меди, для подсоединения проводов от стальных конструкций. Запрещено выполнять присоединение заземлений исходящих от силового оборудования, таких как розетки/выключатели.

Дополнительная информация! После завершения установки коробки и основного кабель, выполняется подсоединение токоведущих проводов к стальным элементам инженерных внутриквартирных сетей. Для этой цели, применяют разные крепежи в форме хомутов и болтовых соединений. Предварительно перед подсоединением, плоскость зачищают до блеска. После чего, получается высококачественный контакт, обеспечивающий наилучшее функционирование системы.

Таким образом, данная шина выполняет защитную схему в квартирах от ударов электротоком, из-за разницы потенциалов во внутридомовых инженерных сетях. В соответствии с характеристиками, в корпусе одновременно подключаются розеточных группы зданий и металлических конструкций инженерных сетей.

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

  1. Водопроводные трубы во всем доме выполнены из металла.
  2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
  3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

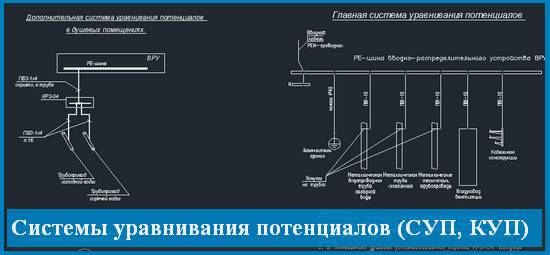

Дополнительная система уравнивания потенциалов (ДСУП)

Дополнительная система уравнивания потенциалов необходима для обеспечения дополнительной электробезопасности в помещениях с повышенной опасностью, например, ванная комната или душевое помещение.

П. 7.1.88. ПУЭ устанавливает, что к дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению:

  1. открытые проводящие части стационарных электроустановок,
  2. сторонние проводящие части (т.е. не являющиеся частью электроустановки) и
  3. нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками (т.е. с проводниками РЕ, не путать с рабочим нулём!), то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе.

Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА.

Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

  • открытые проводящие части стационарного электрооборудования;
  • сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания;
  • нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток.

Указанная система состоит из следующих элементов:

  1. коробки уравнивания потенциалов (КУП);
  2. проводников уравнивания потенциалов.

Коробка уравнивания потенциалов содержит шину РЕ, которая медным проводом сечением 6 кв.мм соединяется с шиной PE вводного электрического щитка (квартиры, дома). После этого путем присоединения к КУП производится заземление всех металлических конструкций ванной комнаты:

  • отопления;
  • холодного и горячего водопровода;
  • ванной (или душевой кабины).

Таким образом, защитные проводники уравнивания потенциалов от заземленных конструкций прокладываются медным проводом сечением 2,5-6 кв.мм и подключаются к шине PE в коробке уравнивания потенциалов. Крепление защитных проводников уравнивания потенциалов к трубам можно производить с помощью металлических хомутов.

Также дополнительному заземлению подлежат все розетки, установленные в ванной комнате.

Вопрос обеспечения электробезопасности и выполнения системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах подробно рассматривается в № 23/2009, одобреном заместителем руководителя Федеральной службы по экологическому, технологическому и атомному надзору Фадеевым Н.А. (письмо от 08.07.2009 № НФ – 45/2007) и утвержденном президентом Ассоциации «Росэлектромонтаж» Хомицким Е.Ф.

Целью циркуляра является разъяснение по выполнению ряда положений глав 7.1 и 1.7 ПУЭ и конкретные рекомендации по выполнению отдельных элементов системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах и приведение их в соответствие с новыми международными требованиями, регламентированных стандартом МЭК 60364-5-54.

Требования к проводникам систем уравнивания потенциалов указаны в главах 7.1 и 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания.

Однако в настоящее время при строительстве зданий получили широкое распространение пластмассовые трубы в системах водоснабжения, в связи с чем возникли дополнительные вопросы по обеспечению электробезопасности в установках, связанные с вероятностью поражения электротоком от струи воды, водопроводных кранов, смесителей, полотенцесушителей и других металлических элементов водопроводной арматуры.

Примечание

Водопроводная вода нормального качества по значению объемного электрического сопротивления (проводимости) относится к полупроводящим веществам и, с точки зрения возможности поражения электрическим током, не рассматривается как сторонняя проводящая часть.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
