Система вентиляции пассажирского вагона

1.6 Расположение электрооборудования на вагоне

Электрооборудование вагонов стремятся располагать так, чтобы создать пассажирам необходимые комфортные условия, облегчить труд обслуживающего персонала, обеспечить пожарную безопасность и электробезопасность во всех режимах работы электрооборудования.

По месту расположения электрооборудование вагонов разделяется на внутри вагонное и подвагонное. При этом исполнение электрооборудования, определяемое способом защиты от внешних климатических и механических воздействий, выбирается в соответствии с местом его установки,

К внутри вагонному электрооборудованию относятся устройства освещения, вентиляции вагона, отопления, электробытовые приборы (электрокипятильник, водоохладитель питьевой воды, пылесос и т. д.).

Управление электрооборудованием вагона осуществляется с панели распределительного шкафа, размещенного в служебном отделении вагона. Источники электрической энергии (генератор, аккумуляторная батарея), преобразователь для люминесцентного освещения, электродвигатели компрессора и вентилятора конденсатора холодильной установки, часть коммутационно-защитной аппаратуры, высоковольтная поездная магистраль напряжением 3000В с междувагонными высоковольтными соединениями и другие размешаются под вагоном.

Электрические аппараты, машины и приборы располагают в легкодоступных местах (в шкафах и нишах со съемными крышками, на панелях, в отдельных подвагонных ящиках).

Распределительные шкафы в вагоне монтируются с учетом того, чтобы предотвратить возможность распространения огня, который может возникнуть при коротких замыканиях внутри шкафа. Для этого места установки электрических аппаратов изолированы от конструкций вагона асбестовыми и металлическими листами.

Внутривагонное электрооборудование защищено от непосредственного атмосферного воздействия, однако это электрооборудование также может находиться в неблагоприятных климатических условиях во время длительного отстоя вагона. Подвагонное электрооборудование работает в широком диапазоне температур от -50 до + 40°С и подвержено атмосферному воздействию (дождь, снег, обледенение, а также пыль и грязь и т. д.). Это усложняет условия работы и обусловливает применение электрооборудования специального исполнения с принятием защитных мер, обеспечивающих его надежную работу.

Электрооборудование, расположенное вне кузова вагона — вагонный генератор, электродвигатели холодильной установки, преобразователь для люминесцентного освещения, междувагонные высоковольтные соединения и т. п. — имеют климатическое исполнение и категорию размещения FT1. Оно рассчитано для эксплуатации как в районах с холодным климатом (обозначение F), так и в районах с сухим и влажным тропическим климатом (обозначение Т). Цифра 1 означает категорию размещения изделия для эксплуатации на открытом воздухе. Выпрямитель, расположенный внутри вагона в распределительном шкафу, имеет климатическое исполнение и категорию размещения FT2.

Электрические машины и аппараты различают по степени защиты оболочки. Шифр степени защиты состоит из четырех знаков: двух неизменных латинских букв IP и следующих за ними двух изменяющихся цифр. Первая цифра обозначает степень защиты персонала от соприкосновения с находящимися под напряжением частями или приближения к ним и от соприкосновения с движущимися частями, расположенными внутри оболочки, а также степень защиты изделия от попадания внутрь твердых посторонних тел. Вторая цифра обозначает степень защиты изделия от попадания воды. Значения и расшифровка цифр указаны в ГОСТ 14254-80 (СТ СЭВ 778-77). Чем выше эти цифры, тем более жесткие требования предъявляются к защитным мероприятиям и методам испытаний оборудования.

На вагонах применяются различные исполнения электрических машин и аппаратов по степени защиты оболочки в зависимости от их места расположения.

Расчет системы кондиционирования вагона поезда

Точный расчет системы кондиционирования вагона поезда производится итеративным методом — для некоторых неизвестных величин сначала принимаются предполагаемые значения, после чего проверяются в расчете. При несовпадении производятся их коррекция и повторный расчет, после чего процедура повторяется. При совпадении расчет считается оконченным.

Ниже приводится расчет холодопроизводительности системы кондиционирования вагона поезда, в котором по ходу расчета задаются два параметра — влажность воздуха в купе и расход рециркуляционного потока воздуха. Последний проверяется, исходя из обеспечения температуры подаваемого в купе воздуха не ниже нормативной величины (16 °С). Влажность воздуха проверяется следующим образом. Как известно, при охлаждении воздуха холодной поверхностью на I d-диаграмме процесс идет по линии, исходящей из точки исходного состояния воздуха и идущей в сторону точки с насыщения (φ=100%) при температуре холодной поверхности. Теоретически процесс должен достигнуть конечной точки (с φ=100%). Однако на практике воздух «не успевает» дойти до φ=100% и «останавливается» на точке с φ=85…95%. Тем не менее очевидно, что все три точки (начальная, конечная теоретическая и конечная практическая) лежат на I d-диаграмме на одной прямой. Именно требование нахождения их на одной прямой и является условием проверки влажности воздуха в купе (в начальной точке).

Исходные данные:

Данные по вагону:
Количество человек в вагоне: nчел_ваг=38.
Норма воздуха на человека: Gчел = 15 м3/ч.
Площадь крыши: Sкрыш = 68 м2 .
Боковая площадь: Sбок = 111 м2.
Площадь пола: Sпол = 78 м2.
Торцевая площадь: Sторц = 15 м2.
Площадь окон: Sокно = 16 м2.

Площадь обшивки:

Sобш = Sкрыш + Sбок + Sпол + Sторц =272 м2.

Параметры окружающей среды (стандартные расчетные условия):
Расчетное давление: pрасч = 0,1 Мпа.
Температура наружного воздуха: tнар=32 °С.
Влажность наружного воздуха: φнар=60%.
Влагосодержание наружного воздуха (определяется по I d-диаграмме): dнар = 18,2 г/кг.
Энтальпия наружного воздуха (определяется по I d-диаграмме): iнар = 78,9 кДж/кг.
Плотность наружного воздуха (определяется по I d-диаграмме): ρ нар = 1,14 кг/м3.
Солнечная радиация (прямая и рассеянная) на широте г. Сочи (46 градусов):

Nрад_ср_46ш_прям=494 Вт/м2

Nрад_ср_46ш_расс=121 Вт/м2.

Параметры внутренней среды:
Поддерживаемая в вагоне температура: tваг=24°С.
Влажность, поддерживаемая в вагоне (принимается и проверяется далее): φваг=49%.
Влагосодержание воздуха в вагоне (определяется по I d диаграмме): dваг = 9,2 г/кг.
Энтальпия воздуха в вагоне (определяется по I d-диаграмме): iваг = 47,6 кДж/кг.
Плотность воздуха в вагоне (определяется по I d-диаграмме): ρ ваг = 1,17 кг/м3.
Минимально возможная температура подаваемого в вагон воздуха: tваг_под=16°С.
Влажность подаваемого в вагон воздуха: φваг_под=95% .
Энтальпия подаваемого воздуха: iваг_под= 43,7 кДж/кг .
Плотность подаваемого воздуха: ρ ваг_под = 1,20 кг/м3.

Термодинамические данные:
Теплоемкость воздуха: cвозд=1,005 кДж/(кг∙°С).
Теплоемкость воздуха, насыщенного водяными парами: cнас_пар=1,86 кДж/(кг∙°С).
Теплоемкость воды: cводы=4,2 кДж/(кг∙°С).
Скрытая теплота парообразования:

rводы=2,5∙103 кДж/кг.

Коэффициент теплопередачи обшивки:

Kобш=0,559 Вт/(м2∙°С).

Журналы и бланки

БухгалтерияОхрана труда и техника безопасностиМЧСКадровая работа: Журналы, бланки, формыЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФКонструкторская, научно-техническая документацияЛесное хозяйствоПромышленностьГостиницы, общежития, хостелыСвязьЖурналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЛифтыКомплекты документов и журналовНефтебазыБассейныГазовое хозяйство, газораспределительные системы, ГАЗПРОМЖКХЭксплуатация зданий и сооруженийЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы для образовательных учрежденийЖурналы и бланки для армии, вооруженных силБанкиГеодезия, геологияГрузоподъемные механизмыДокументы, относящиеся к нескольким отраслямНефтепромысел, нефтепроводыДелопроизводствоЖурналы для медицинских учрежденийАЗС и АЗГСЭлектроустановкиТепловые энергоустановки, котельныеЭнергетикаШахты, рудники, метрополитены, подземные сооруженияТуризмДрагметаллыУчреждения культуры, библиотеки, музеиПсихологияПроверки и контроль госорганами, контролирующими организациямиРаботы с повышенной опасностьюПожарная безопасностьОбложки для журналов и удостоверенийАптекиТранспортРегулирование алкогольного рынкаАвтодороги, дорожное хозяйствоСамокопирующиеся бланкиСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоМетрологияКанатные дороги, фуникулерыКладбищаАрхивыАттракционыЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетов

Особенности работы вентиляционных устройств зимой и летом

Вентиляционные устройства цельнометаллических вагонов работают на разных режимах. В отопительный сезон применяется зимний режим. В период между отопительными сезонами, когда не работает котел, применяется летний режим работы.
При зимнем режиме работы необходимо закрыть обходной канал воздухоподогревателя. Для этого в некупированных вагонах переключатель заслонки, расположенный в служебном отделении, следует перевести в положение «Закрыто»; в купированных вагонах переключатель заслонки, находящийся в котельном отделении, а в вагонах постройки заводов ВНР над потолком тамбура котлового конца, ставится в положение «Зима».
Зимой любая система вентиляции должна обеспечивать подачу внутрь вагона необходимого количества воздуха, подогретого до температуры не ниже 20°С.
Вентиляция в вагоне должна работать периодически по 10—15 мин. При этом дефлекторы пассажирского помещения должны быть приоткрыты, чтобы воздух мог свободно выходить из вагона.
В некотловом конце вагона дефлекторы следует открывать несколько больше, чем с противоположной стороны, а в котельном отделении и туалетах они должны быть открыты всегда независимо от времени года.
Если температура наружного воздуха поднялась выше 0°С, следует уменьшить отопление вагона. Для этого можно отключить одну или обе ветви отопительных труб (по усмотрению проводника), однако в котле и воздухоподогревателе температура воды должна поддерживаться достаточной для подогрева воздуха и циркуляционная труба с обеих сторон должна быть открыта, чтобы насос мог обеспечить искусственную циркуляцию воды через воздухоподогреватель.
Летом режим работы вентиляционной установки значительно упрощается, так как воздух не нужно подогревать. Температура воздуха в вагоне зависит от температуры наружного воздуха, количества пассажиров в вагоне, а также от нормальной работы вентиляционной установки. В этот период необходимо закрыть рециркуляционный канал со стороны коридора, открыть обходной канал или переключатель заслонок поставить в положение «Лето», все дефлекторы полностью открыть.
При температуре наружного воздуха и внутри вагона до 20’С и более при полной населенности вагона вентиляторы должны работать непрерывно на больших оборотах с перерывом только на 10—15 мин в течение каждого часа.
В переходные периоды года температура наружного воздуха находится в пределах от 0 до 10°С. В это время необходимо, чтобы котел отапливался, обходной канал был закрыт, а потолочные дефлекторы приоткрыты. Вентиляторы включаются периодически в зависимости от температуры воздуха и количества пассажиров в вагоне. При температуре наружного воздуха от 0 до 10 С с помощью вентиляционной установки одновременно может производиться и отопление вагона подогретым воздухом.

  • << Назад

  • Вперёд >>

Особенности естественной приточно-вытяжной вентиляции

В отличие от конструкций с искусственной генерацией, системы естественной вентиляции используют существующие воздушные потоки из жилых комнат к кухне и санузлу. Движение происходит по коридорам, которые выступают проточными пространствами. Обустроить такую вентиляцию можно даже внутри домов с нестандартной планировкой.

Общее движение воздуха не меняетсяИсточник it.decorexpro.com

Главный вентиляционный узел размещают на верхней центральной части дома. При прокладке труб учитывают, что чистый воздух должен поступать внутрь жилых комнат, а выводиться через подсобные помещения и кухню. Приточные воздуховоды располагают на границе жилых комнат, а вытяжные элементы внутри подсобки, санузла, кухни.

Диффузоры (наружная часть воздуховода) изготавливают из пластмассы, тонкого листового металла. Они выполняют роль распределителя чистого воздуха и вывод отработанного. Внешний выход трубопровода размещают выше, чем устроена крыша. Это предотвращает вторичный забор отработанной массы.

Это наиболее доступный в финансовом плане, самый древний и несложный в монтаже тип вентиляции. Эффективность ее зависит от разницы наружной и внутренней температуры воздуха, параметров атмосферного давления, направления ветра и стабильного поступления в помещение приточного воздуха. Для соблюдения последнего условия придется приложить усилия: держать постоянно открытое окно – не лучший вариант. Для этой цели сейчас принять использовать оконные или стеновые приточные клапаны. Ремонт и обслуживание систем вентиляции естественного типа не представляет больших трудностей и сводится к своевременной очистке вентиляционных каналов и приточных клапанов.

ДостоинстваНедостатки
Простой монтажЗависимость от погодных условий
Отсутствие затрат на эксплуатациюТеплопотери в холодное время года
Бесшумная работаНизкая эффективность при повышенной влажности внутри помещения (не подходит для бани, бассейна)

Функция системы вентиляции

Современные пассажирские вагоны оснащены приточной вентиляцией, с использованием центробежных вентиляторов, которая:

создает необходимый воздухообмен, благодаря чему воздух внутри вагона обеспечивается достаточным количеством кислорода и ограничивает содержание углекислого газа, пыли и гнилостных примесей, образующихся в результате жизнедеятельности пассажиров;

создает подвижность воздуха в зоне пребывания пассажиров;

создает подбор воздуха в вагоне, препятствуя тем самым проникновенность внутри воздуха, не очищенного от пыли, зимой – не нагретого, а летом неохлажденного воздуха, поступающего через неплотности в ограждениях;

совместно с системой кондиционирования воздуха охлаждает вагон;

при калориферном отоплении совместно с системой отопления обогревает вагон;

Сроки ремонта

Таким образом, достаточно простым отличаются пассажирские вагоны устройством. Обслуживание, однако, такого подвижного состава должно производиться периодически, согласно предусмотренным правилам. Для поддержания работоспособности вагонов в РЖД существует четкая система ремонтов и осмотров:

  • ТО1 — обслуживание выполняется в пункте формирования перед отправкой в путь, а также на станциях и в пунктах оборота.

  • ТО2 — «оздоровление», то есть обслуживание перед зимними и летними перевозками.

  • ТО3 — шестимесячная ревизия.

  • ДР — ремонт в депо после пробега в 300 тыс. км.

  • КР-1 — плановый ремонт через 5 лет после изготовления.

  • КР-2 — ремонт второго объема через 20 лет.

Одним из основных составляющих обеспечения безопасности перевозок людей являются именно своевременные ремонт и обслуживание пассажирских вагонов. Устройство подвижного состава этого типа таково, что он способен справляться с любыми нагрузками в пути. Однако, как и у любой интенсивно эксплуатируемой техники, разного рода узлы и механизмы вагонов со временем начинают изнашиваться и требуют замены.

Моноблочный кондиционер

Рис. 1. Общий вид установки для кондиционирования воздуха производства ЗАО «ЛАНТЕП» для вагона поезда (изображение взято из книги В.А.Жарикова «Климатические системы пассажирских вагонов»

Моноблочный кондиционер представляет собой холодильную машину, состоящую из двух отсеков — испарительного и конденсаторного. В испарительном отсеке установлены: фильтр, водяной и электрический калориферы, воздухоохладитель, каплеотделитель и один или два центробежных вентилятора. В конденсаторном отсеке расположены один или два компрессора, как правило, спирального типа. СКВ одновременно выполняет функции и кондиционера (охлаждение воздуха) и вентиляционной установки (подача свежего воздуха, выброс вытяжного воздуха).

Моноблочный кондиционер (рис. 1) устанавливается в пространстве подшивного потолка тамбура вагона. Забор приточного вентиляционного воздуха осуществляется через решетки с боковых сторон симметрично с двух сторон. Также с боков забирается и воздух для охлаждения конденсатора. Физически воздухозаборные решетки размещаются над входными дверьми в вагон. Выброс воздуха из конденсатора — вертикально вверх. Подача подготовленного воздуха — горизонтально вдоль вагона по магистральным воздуховодам.

В основе работы кондиционера — цикл парокомпрессионной холодильной машины.

В теплообменнике-испарителе хладагент охлаждает воздух, который далее поступает непосредственно в вагон. На вход в испаритель приходит смесь воздуха — свежего наружного и рециркуляционного. Количество свежего воздуха определяется нормативами, а объем рециркуляции — минимальной температурой подаваемого в вагон воздуха.

Недостатки

Однако они также имеют недостатки: низкую и неустойчивую производительность, образование разряжения воздуха в вагоне, приводящее к проникновению через неплотности ограждения кузова неочищенного наружного воздуха, а следовательно, к ухудшению условий проезда пассажиров.

Перечисленные выше недостатки естественной вентиляции ограничивают ее применение. На современных пассажирских вагонах она используется только как подсобная: дефлекторы – для удаления воздуха через туалеты, окна – для проветривания вагонов во время их отстоя, когда система вентиляции не включается.

Наибольшее распространение в пассажирских вагонах получил унифицированный дефлектор ЦАГИ-ЦНИИ (рис. 5.20, б) Центрального аэрогидродинамического института, разработанный совместно с Центральным научно-исследовательским институтом железнодорожного транспорта (ныне ВНИИЖТ).

Принципиальная схема вентиляционной системы без использования рециркуляции воздуха пассажирского вагона включает в себя (рис. 5.21, а) заборные решетки 1, масляные фильтры 2, вентиляционный агрегат 3, диффузор 4, конфузор 6, нагнетательный воздуховод 7 и выпуски 8. Диффузор 4 и конфузор 6 по существу являются частями нагнетательного воздуховода, в котором установлен калорифер 5. Между крышей 9 и подшивным потолком 10 проходит нагнетательный воздуховод 7.

Особенности вентиляционной системы с использованием рециркуляции воздуха заключается в том, что в вагон подается смесь наружного и взятого из вагона и возвращаемого обратно воздуха. В пассажирских вагонах применяется частичная рециркуляция воздуха. Использование рециркуляционного воздуха требуется в процессе охлаждения и в отопительный сезон. При использовании рециркуляции воздуха усложняется система вентиляции, так как появляются дополнительный рециркуляционный (возвратный) воздуховод, камера смешения воздуха, дополнительные фильтры, устройства для регулирования заданного соотношения количества наружного и рециркуляционного воздуха и специальные выпуски. Остальные составляющие остаются принципиально, а часто и конструктивно такими же. Принципиальная схема системы вентиляции с использованием рециркуляции воздуха показана на рис. 5.21, б.

Возможные неисправности

Чем больше приборов, тем чаще требуется ремонт системы водоснабжения пассажирских вагонов

Неисправности системы водоснабжения пассажирского вагона не такая уж и редкая вещь, и происходят они в основном из-за постоянного колебания вагона при движении. Нарушается плотность всех соединений и со временем возникают трещины в котле, баках, и трубах, несмотря на отсутствие вильного давления.

  • Помимо этого постоянно происходит износ трущихся деталей, таких как клапана, пробки и вентили. Никуда не деться и от коррозии. Как следствие, в разных местах системы появляются течи.
  • К прочим неисправностям можно отнести: заедание педали смыва унитаза, неисправность запорных вентилей, кипятильника, охладителя, умывальных чаш и прочего.
  • Все поломки выявляются во время технического обслуживания вагона.
  • Устранение неисправностей осуществляется силами специальных бригад, во время плановых ремонтов (деповском и капитальном) и отцепочном ремонте.
  • Ремонт и техническое обслуживание сводятся к восстановлению целостности поврежденных деталей, уплотнению соединений.

Во время плановых мероприятий систему дополнительно промывают питьевой водой.

Общие требования к вентиляции пассажирских вагонов

Вследствие продолжительного пребывания людей в закрытом помещении (вагоне) без необходимого воздухообмена температура воздуха увеличивается, повышается его влажность, в его составе появляются вредные для организма человека вещества и он становится непригодным для дыхания.
Для улучшения микроклимата в вагоне устанавливается нагнетательная вентиляция, служащая для непрерывного обмена воздуха в помещении.
В переходное время года, а также зимой эта установка подает необходимое количество тепла в купе вместе с воздухом.
С помощью нагнетательной вентиляции непрерывно регулируется обмен воздуха, обеспыливается и нагревается при необходимости подаваемый в вагон наружный воздух и создается в купе определенное избыточное давление, препятствующее проникновению пыли. При правильном обслуживании вентиляционной установки пассажиры не ощущают неприятного чувства сквозняка.
Летом в вагон следует подавать столько наружного воздуха, чтобы температура внутри него не превышала наружную более чем на 3—5°С.
Кроме нагнетательной вентиляции, некоторые пассажирские вагоны имеют естественную вентиляцию, которая осуществляется через окна, двери и дефлекторы.
На время прохода поезда через тоннель систему принудительной вентиляции необходимо выключать.

Высоковольтное электрическое оборудование пассажирских вагонов

Питание высоковольтного электрического оборудования пассажирских вагонов осуществляется от контактного провода, через пантограф локомотива, перемычки (пинчи) высоковольтной магистрали и высоковольтные подвагонные ящики.

Если в контактной сети находится постоянный ток напряжением 3000 В, то котлы питаются им напрямую. Если в контактной сети находится переменный ток напряжением 25000 В, то в локомотиве устанавливается трансформатор отбора мощности, который понижает это напряжение до 3000 В, и котлы обогреваются переменным током.

Розетка высоковольтного отопления

Холостая розетка высоковольтного отопления

После опробования тормозов ПЭМ и машинист подходят к первому вагону. ПЭМ присоединяет перемычку вагона к локомотиву при помощи специального ключа отопления.

Для соединения магистралей отдельных вагонов между собой в общую магистраль необходимо последовательное присоединение всех вагонов к локомотиву. Для соединения магистралей штырь одного ваго­на вставляют в розетку другого вагона, а в розетку первого вагона вставляют штырь второго вагона. При этом между каждыми двумя вагонами образуются два межвагонных высоковольтных соединения.

После этого ключ отопления передается машинисту. Дальнейшее включение отопления осуществляется из кабины локомотива.

Конструкция котла и ТЭН.

Котел комбинированно­го отопления имеет следующую конструкцию. Водяная руба­шка котла выполнена не­сколько уширенной, и в ней вертикально размещены 24| высоковольтных нагревательных элемента, которые монтируются на фланцевом кольце. Фланец нагревательного элемента крепится к кольцу с помощью двух шпилек с гайками и лепестковыми шайбами. Над топкой котла размещены три изолятора, к которым в трубопроводах подведены три провода, питающие на­гревательные элементы.

Высоковольтные нагревательные элементы закрыты защитным кожухом. На защитном кожухе установлена низковольтная блокировка в виде концевого выключате­ля, разрывающая цепь катушек высоковольтных контак­торов при разъединении болтов и подъеме кожуха под высоким напряжением.

При надежном креплении кожуха в нижнем положе­нии болт нажимает на хвостовик концевого выключате­ля, подготовляя включение высоковольтных контакто­ров. Для осмотра элементов кожух поднимают вверх, предварительно отвернув болты, и укрепляют его на предохранительных цепях .

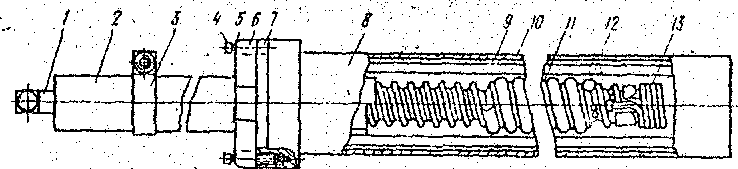

Высоковольтный нагревательный элемент выполнен в виде стального цилиндра. Спираль 12 на по­лом керамическом стержне 11 одним концом соединена со скобой 3, укрепленной на изоляторе 2, а другим — с об­ратным проводом 13, проходящим внутри стержня к за­жиму 1. Изоляция токоведущих частей от стального кор­пуса 8 осуществляется кварцевой втулкой (стаканом) 10, изолятором 2 и керамическим фланцем 6 с резиновой прокладкой 7. Фланец 6, выполненный вместе с керами­ческим стержнем 11, прикреплен к корпусу нагревателя

болтами 4 с шайбами 5.

Теплота от спирали передается воде через окружаю­щий ее воздух, кварцевый стакан, графитовую оболочку 9, служащую для улучшения теплопередачи, и корпус нагревателя. Графитовая оболочка также защищает кварцевый стакан от повреждений.

та

Каждый ТЭН рассчитан на напряжение 500 В. В котле ТЭНы собирают последовательно в подгруппы по 6 штук.2 подгруппы соединены в группы параллельно.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

  • рабочий кабинет – 60 кубов;
  • общие гостиные или залы – 40 кубов;
  • коридоры – 10 кубов;
  • санузлы и душевые – 70 кубов;
  • курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Наглядно про нормативы для вентиляции смотрите на видео:

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Состав системы кондиционирования вагона

Система кондиционирования железнодорожного вагона состоит из моноблочного кондиционера и ультра­фиолетового обеззараживателя. Основная причина установки обеззараживателя — предотвращение разноса инфекций и загрязнений в рециркуляционном потоке воздуха.

В моноблочный кондиционер поступает свежий и рециркуляционный воздух. Смешанный воздух проходит через фильтр грубой очистки класса EU4 (согласно DIN 24 185), затем в зимнее время подогревается в водяном калорифере, в который поступает горячая вода из системы отопления. В переходный период нагрев осуществляется электрическим калорифером. В летнее время воздух охлаждается в поверхностном воздухоохладителе, после чего проходит через каплеуловитель для отделения влаги. После моноблочной установки воздух попадает в обеззараживатель, где проходит антибактерицидную обработку и затем раздается по вагону.

Влага из каплеуловителя собирается в емкость и отводится наружу. Существуют СКВ вагонов поездов, в которых благодаря близости испарителя и конденсатора в моноблоке конденсат впрыскивается в поток воздуха, охлаждающего конденсатор, за счет чего снижается температура конденсации и уменьшается нагрузка на кондиционер.

Вентиляция кузова.

Вентиляция кузова осуществляется воздухом, поступающим через окна выброса в кузов, расположенные на воздуховодах к тяговым двигателям, и воздухом после охлаждения выпрямительной установки возбуждения, при этом в кузове обеспечивается избыточное (по отношению к атмосферному) давление 30 -50 Па для защиты от попадания в кузов пыли и снега через его неплотности. Выбрасывается отработанный воздух из кузова через дефлекторы, расположенные на крыше кузова.

В зависимости от года выпуска электровозов в систему вентиляции вносились некоторые изменения, которые не повлекли за собой принципиальных отличий в режиме ее работы.
