Подходящие трубы
К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:
- Способ монтажа
- Показатель максимального давления
- Наличие или отсутствие насос в системе
- Количество труб в конструкции системы
Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.
Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.
Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.
Читайте так же:
Оценка
Преимущества
Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:
- Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
- Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

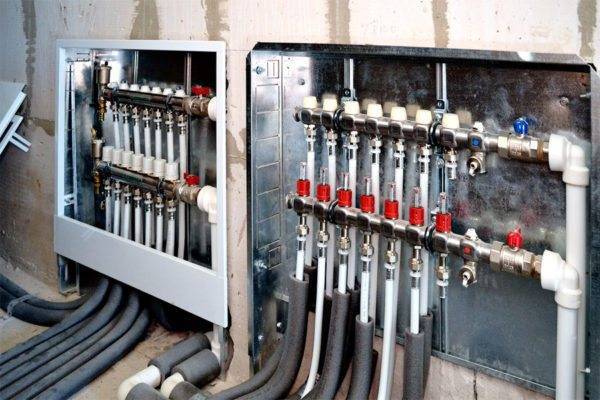

Коллекторный шкаф — узел управления отоплением во всем доме.

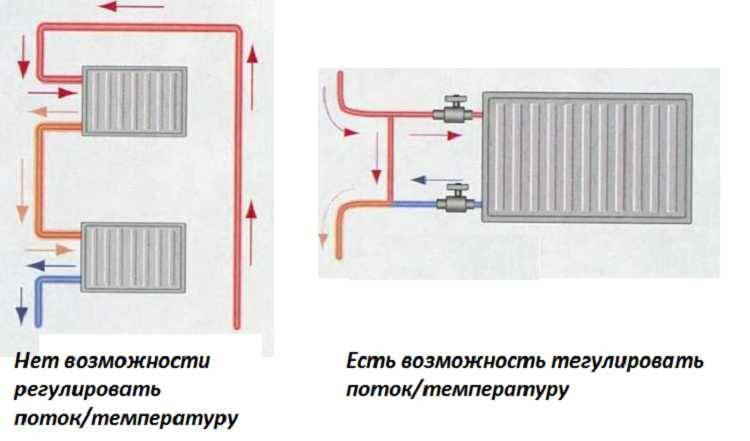

- Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
- Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

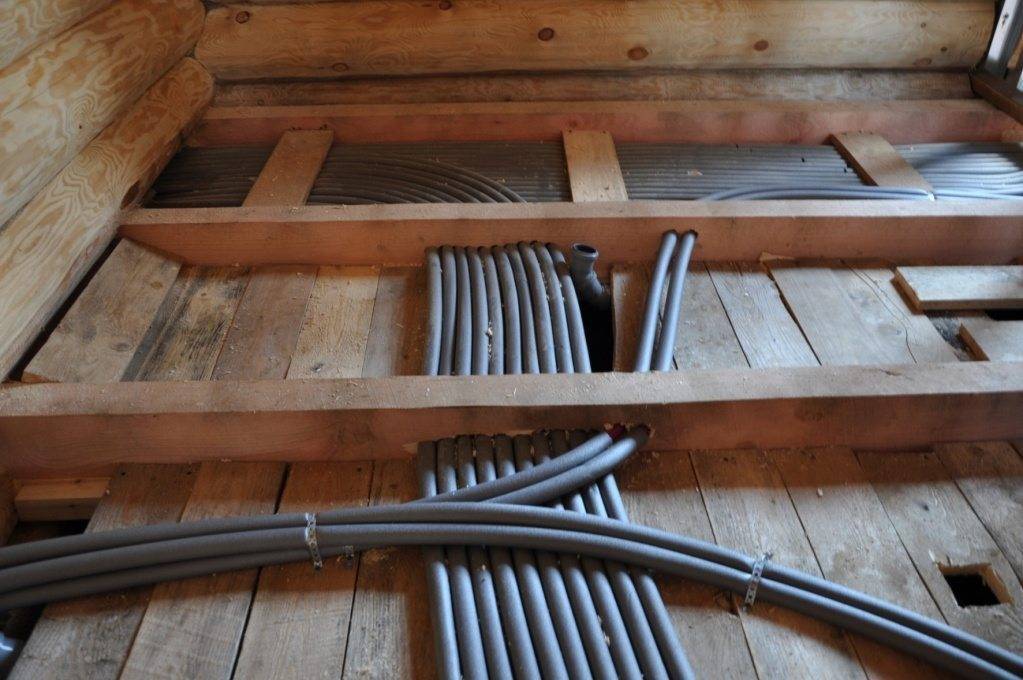

Подводки отопительных приборов будут скрыты настеленным по лагам полом.
Недостатки
Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.
- В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;
Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.
- Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
- Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.
Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.
И собственно недостатки:
- Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
- Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;
Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.
Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.
Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.
Выводы
На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.
Аргументы? К вашим услугам:
- Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
- Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.
Водяной теплый пол: коллекторная разводка полностью оправдана.
Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Однотрубная система отопления
Однотрубная система отопления типа “Ленинградка” имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.
После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.
Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.
На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами – термостатами, а также вентилями для балансировки.
Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:
- Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
- Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.
Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.
Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.
Монтаж горизонтальной схемы однотрубной системы
Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:
Магистраль обязательно должна устанавливаться в плоскость пола.
При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.
В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.
При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.
Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.
Отопительные радиаторы должны быть установлены на одном уровне.
Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.
Особенности установки вертикальной системы
Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.
Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.
Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.
Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.
Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.
При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.
В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.
Плюсы и минусы схемы отопления «ленинградка»
Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:
- наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
- система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
- теплоноситель по контуру циркулирует под достаточно высоким давлением.
Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.
Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.
Система отопления ленинградка: как она выглядит со стороны
Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.
Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.
Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.
С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею
Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка. Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла
Последним достается его очень мало
Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.
С принудительной или естественной циркуляцией. Попросту говоря, с насосом или без него. Что дает насос? Ускоренное перемещение теплоносителя. Как результат, быстрый возврат в его в котел на очередной цикл подогрева и возврат назад в систему. Таким образом в некоторой степени решается вопрос нехватки тепла батареям, стоящим последними в цепи. Как результат, контур может быть немного увеличен – например, в нем может быть использовано не десять радиаторов, а тринадцать.
Как видите, отопление ленинградка с насосом и без него не сильно отличается друг от друга, что и обуславливает их область применения – небольшие дома и квартиры. Изначально такая система была применена в квартирах – в дом теплоноситель подавался по двум трубам, и уже от них по квартирам тепло распределялось по одной закольцованной трубе.
Принцип действия схемы отопления “Ленинградка”
Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать “Ленинградку”, сделать ее управляемой и увеличить функциональные возможности.
Классическая “Ленинградка” представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель – вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.
Систему отопления, в зависимости от расположения трубопровода, делят на два вида:
- горизонтальную;
- вертикальную.
Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.
Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.
При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор
Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.
Именуемая “Ленинградкой” однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук.
При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка – неоправданно дорогостоящей.
Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 – 12 %, но не избавляет от “перекоса” в температурном режиме между первыми от котла и крайними батареями
Достоинства и недостатки однотрубной ленинградки
Каждая система отопления имеет свои плюсы и минусы, ленинградка не исключение.
- Экономичность – позволяет экономить средства, как при монтаже, так и в ходе эксплуатации
- Доступность – материалы для установки: полипропиленовые трубы, котлы, расширительные баки, можно приобрести в любом строительном магазине, специализирующемся на отопительных приборах и системах
- Незамысловатость в ремонте, при условии наличия байпасов на каждом радиаторе
Недостатки, легко нивелировать, при грамотном составлении схемы монтажа:
- Несколько последних радиаторов должны иметь большее количество секций, это необходимо для того, чтобы уровнять теплоотдачу всех отопительных приборов
- При горизонтальной системе практически невозможно установить теплые полы и полотенцесушители
- Однотрубная система ленинградка требует увеличения давления теплоносителя
Монтаж системы осуществить крайне сложно, если использовать металлические трубы.
Особенности монтажа
Трубопровод прокладывается строго по периметру здания и замыкается на котле. Недалеко от котла необходимо произвести врезку – к основной линии магистрали приваривается дополнительная вертикальная труба, в верхней точке которой устанавливают расширительный бак.
Этот бак необходим для того, чтобы создать в системе оптимальное давление воды либо антифриза.
Радиаторы устанавливают благодаря врезке в магистральную трубу. Существует два способа подсоединения: нижнее проходное подключение к нижним патрубкам агрегата, либо полнопроходное – по диагонали.
Работа однотрубной системы ленинградка основана на разности плотности теплоносителя. Попавшая в радиатор теплоноситель стремится занять верхнюю точку, тем самым вытесняя остывшую воду.
Непрерывность циркуляции теплоносителя возможна благодаря происходящим процессам остывания и одновременного нагрева в системе отопления.
Ленинградка – это система отопления, помогающая решить проблему независимой регулировки отдачи тепла для каждой отдельной батареи в однотрубной системе.
Обобщение по теме
Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.
В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.
Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.
Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.
Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.
Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.
Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.
Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.
Преимущества
На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.
Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.
В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.
Схема разводки
В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.
Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.
В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.
Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.
Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.
Особенности и устройство
При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.
В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.
Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.
