Как сделать теплоаккумуляторы для отопления своими руками: описание конструкции и методики изготовления

Система патрубков

В готовой металлической емкости сверлят дырки для приварки патрубков. Их должно быть много, а именно:

  • 3 для термометров (их рассредоточивают на одной боковой стороне);
  • 2 для термодатчиков. Диаметр этих штуцеров — 0,5 дюйма;
  • 4 штуцеры для двух змеевиков. 2 из них размещают своими руками в самом верху. 2 – недалеко от дна. Диаметр ¾ дюйма. Согласно большинству схем эти патрубки стоит делать двухсторонними. То есть они должны торчать с обеих сторон стенки;
  • 2 патрубки для подачи и отвода холодной воды в сам бак. Диаметр — ¾ дюйма. Благодаря этому можно будет охлаждать бак в случае его перегрева;
  • 2 патрубки на верхней стороне. Диаметр — 1 дюйм. Один предназначен для магниевого анода, другой для монтажа группы безопасности;
  • 1 патрубок в дне для слива воды и всей грязи. Диаметр — ¾ дюйма. Большинство времени он будет просто заглушенным.

После приварки патрубков внутреннюю поверхность шлифуют, очищают, обрабатывают с помощью раствора ортофосфорной кислоты, наносят своими руками до 6 слоев грунтовки и несколько слоев термостойкой краски .

Плюсы использования теплового аккумулятора в доме с утеплением

Если на вашем участке нет народного достояния – магистрального газа, впору задуматься о правильной системе отопления. Самое лучшее время, когда только готовится проект, а самое неподходящее – когда вы уже живете в доме и поняли, что отопление обходится очень дорого.

Идеальный дом для монтажа твердотопливного котла и теплового аккумулятора – это здание с хорошим утеплением и низкотемпературной системой отопления. Чем лучше утепление, тем меньше теплопотери и тем дольше ваш тепловой аккумулятор сможет поддерживать комфортное тепло.

Низкотемпературная система отопления. Выше мы привели пример с радиаторами, когда температурный режим составлял 90/70/20. При низкотемпературном режиме условия будут – 35/30/20. Почувствуйте разницу. В первом случае уже при понижении температуры ниже 90 градусов вы почувствуете недостачу тепла. В случае с низкотемпературной системой, можно спокойно спать до утра. Зачем быть голословным. Предлагаем просто посчитать выгоду.

Способ мы просчитали выше.

Вариант с низкотемпературной системой отопления

Q=1000*4200*(90-35)=231000000 Дж (231000 кДж)

231000/3600=64,2 кВт. Это почти в три раза больше при одинаковом объеме теплового аккумулятора. При теплопотерях – 5 кВт такого запаса хватит на всю ночь.

А теперь о финансах. Допустим, мы смонтировали тепловой аккумулятор с электрическими тенами. Запасаем по ночному тарифу. Мощность тенов – 10 кВт. 5 кВт уходит на текущий обогрев дома в ночное время, 5 кВт мы можем запасти на день. Ночной тариф с 23-00 до 07-00. 8 часов.

8*5=40 кВт. Т.е. днем мы будем пользоваться в течении 8-ми часов ночным тарифом.

С 1 го января 2015 года в Краснодарском крае дневной тариф составляет 3,85, ночной – 2,15.

Разница – 3,85-2,15=1,7 рубля

40*1,7=68 рублей. Сумма кажется маленькой, но не спешите. Выше мы давали ссылки на утепленный дом и неутепленный. Представим, что вами сделана ошибка – дом построен, вы уже прошли первый отопительный сезон и поняли, что отопление электричеством обходится очень дорого. Выше мы привели пример теплопотерь неутепленного дома. В примере теплопотери составляют 18891 ватт. Это в холодную пятидневку. Средняя за отопительный сезон будет ровно в 2 раза меньше и составит 9,5 кВт.

Следовательно, за отопительный сезон нам необходимо 24*149*9,5=33972 кВт

В рублях 16 часов, 2/3 (22648) по дневному тарифу, 1/3 (11324 кВт) по ночному.

22648*3,85=87195 руб

11324*3,85=24346 руб

Итого: 111541 руб. Цифра за тепло просто ужасающая. Такая сумма способна опустошить любой бюджет. Если же ночью запасти тепло, то можно сэкономить. 38502 рублей за отопительный сезон. Немалая экономия. Если у вас такие расходы, в пару к электрокотлу необходимо ставить твердотопливный котел или камин с водяной рубашкой. Есть время и желание – закинули дровишки, запасли тепло в тепловой аккумулятор, остальное добиваем электричеством.

В утепленном доме с тепловым аккумулятором стоимость отопительного сезона будет сопоставима с аналогичными неутепленными домами, в которых есть магистральный газ.

Наш выбор, когда нет магистрального газа, такой:

— хорошо утепленный дом;

— низкотемпературная система отопления;

— тепловой аккумулятор;

— твердотопливный котел иди водяной камин;

— электрокотел.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления. По своей конструкции теплоаккумулятор является термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

  • накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
  • экономия топлива;
  • экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
  • техническая возможность объединить в одну систему разные источники тепла;
  • увеличение КПД твердотопливного агрегата до высоких значений;
  • предохранительная функция, защита оборудования от перегрева;
  • возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

Устройство теплоаккумулятора

Основа накопителя – это обычный бак, снизу и сверху имеющий парубки, к которым крепится змеевик. Внизу бак соединяется с источником тепла, а вверху – с отопительной системой. Агрегат отличается высокой теплоемкостью воды. Аккумулятор работает по определенному принципу.

В боковых стенках бака есть две трубы. Одна является проводником холодной воды от водопровода, вторая нужна для теплового носителя, чтобы тот поступал в радиаторы отопления.

Верхний змеевик соединяют с трубой, через которую идет холодная вода, а нижний – с патрубком горячей воды.

Принцип работы

Горячая вода циркулирует через змеевик и нагревает жидкость, находящуюся в баке-теплоаккумуляторе. Если котел выключается, вода в трубах постепенно остывает, но циркуляция продолжается. Прохладная жидкость, поступающая в накопитель, начинает выталкивать имеющийся там горячий накопитель в систему отопления, за счет чего помещения продолжают обогреваться какое-то время, даже если котел выключен.

Чтобы теплоноситель двигался по трубе, нужно укомплектовать бак циркулярным насосом.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Как подключить твердотопливный котел

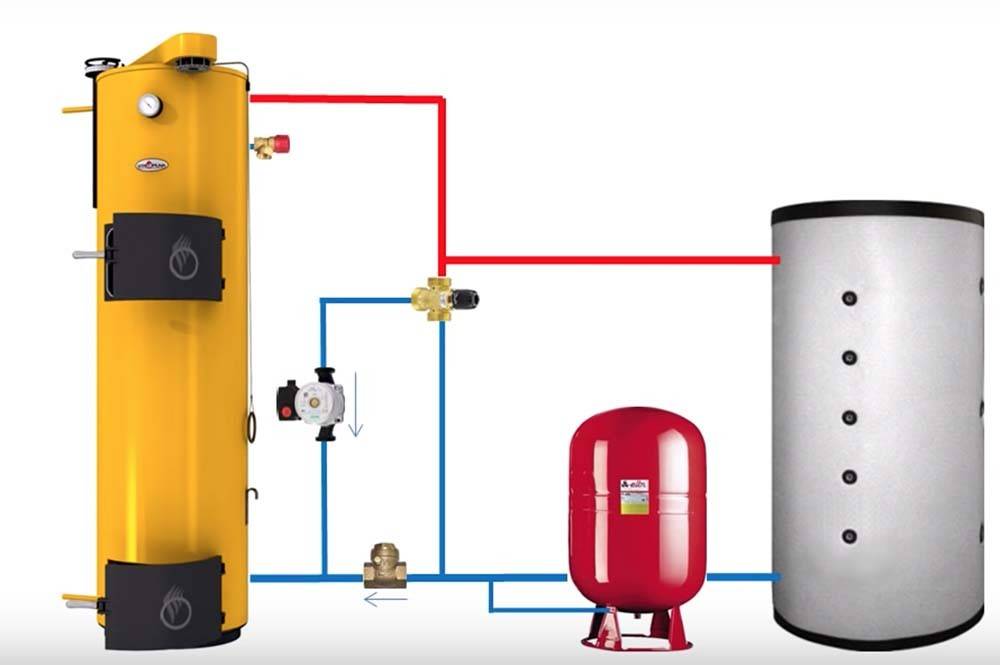

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

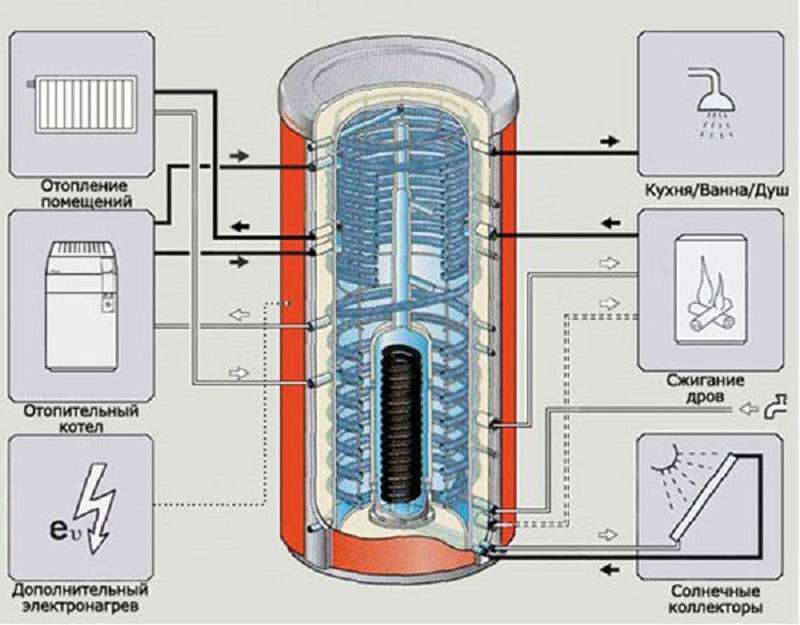

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

  • основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
  • слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
  • наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
  • в основную емкость врезают патрубки для подвода и отвода теплоносителя;
  • в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
  • термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

  • накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
  • предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

  • горячее водоснабжение в доме;
  • использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

  1. Затопили котел.
  2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
  3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
  4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
  5. Затем она поступает в котел.
  6. Закончилось топливо — потух котел.
  7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Обвязка твердотопливного котла и буферной емкости

Наиболее простой будет схема обвязки, содержащая буферную емкость с предустановленным змеевиком ГВС. Преимуществом такого варианта будет значительная экономия места в бойлерной за счет отсутствия отдельного бойлера. Еще один дополнительный плюс — скромная экономия на вложениях из-за отсутствия необходимости покупать и устанавливать еще один узел. В таком варианте упрощается процесс обслуживания системы, так как не будет проблем борьбы с бактериями.

Летом теплоаккумулятор со змеевиком ГВС становится полноценным бойлером косвенного нагрева. Насос в схему подключается стандартной дюймовой трубой, на электрический котел хорошо подходит труба ¾ или дюйм. Если запланирована установка буферной емкость объемом не менее 1000 л, то получается более экономно и целесообразно обратку от электрического котла немного поднять и подключить основной контур не снизу, а выше, в средние выводы теплоаккумулятора. При такой схеме котел не будет постоянно нагревать весь объем, что снизит скорость его амортизации. Этот параметр зависит от техзадания.

Если требуется обвязать не твердотопливный, а газовый котел, то используется такая же схема контура, как и для электрического. Необходимо отметить, что в рассматриваемой нами схеме стандартный электрический котел уже содержит в себе все необходимое:

  • насос;
  • датчик давления;
  • предохранительный клапан.

При выборе модели, в которой эти части отсутствуют, котел придется соответствующим образом обвязать.
