Виды электрических котлов для отопления частного дома

Изготовление электродного котла своими руками

Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный.

Если вы ознакомились с принципом работы ионных котлов, а также особенностями их эксплуатации, и по-прежнему желаете изготовить его своими руками, то вам понадобятся:

• сварочный аппарат и навыки работы с ним;
• стальная труба необходимых размеров;
• электрод или группа электродов;
• клеммы нулевого провода и заземления;
• изоляторы для клемм и электродов;
• муфта и металлический тройник
• желание и упорство в достижении конечной цели.

Перед началом сборки котла своими руками стоит обратить внимание на несколько важных моментов. Во-первых, котел должен быть обязательно заземлен. Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу

И в-третьих, фаза должна подаваться исключительно на электрод

Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу. И в-третьих, фаза должна подаваться исключительно на электрод.

Технология сборки котла своими руками довольно проста. Внутрь стальной трубы длиной около 250 мм и диаметром в пределах 50-100 мм вставляется с одной стороны посредством тройника электрод или блок электродов. Через тройник будет осуществляться вход или выход теплоносителя. Другая сторона трубы оснащается муфтой для подключения трубы отопления.

Между тройником и электродом размещается изолятор, который кроме того обеспечит герметичность котла. Изолятор выполняется из любого подходящего термостойкого пластика. Так как необходимо обеспечить герметичность и при этом возможность резьбового соединения с тройником и электродом, то изолятор лучше заказать в токарной мастерской, чтобы выдержать все конструктивные размеры.

На корпус котла приваривается болт, к которому крепится клемма нулевого провода и заземление. Возможна подстраховка еще одним болтом. Всю конструкцию можно скрыть под декоративным покрытием, которое также послужит дополнительной гарантией отсутствия ударов током. Ограничение доступа к котлу является первоочередной и наиважнейшей задачей для соблюдения техники безопасности.

Как вы могли убедиться, сборка электродного котла своими руками — достижимая цель практически для любого человека. Главное — знать принцип его работы и соблюдать технику безопасности. Тепла вашему дому!

Критерии выбора

Подбирать двухконтурный электрокотел следует обдуманно и ответственно, поскольку от этого устройства будет зависеть комфорт вашего жилища.

Специалисты рекомендуют приобретать агрегаты, отвечающие следующим важным критериям.

• Производитель. Лучше покупать котлы, выпущенные известными марками, имеющими хорошую репутацию и такие же хорошие отзывы о своей продукции.
• Мощность. Данный параметр должен отвечать требованиям хозяев. Рекомендуется использовать профессиональный теплотехнический расчет либо удобные онлайн-программы.
• Безопасность. Необходимо выбирать безопасные устройства, в которых предусмотрены ограничения температуры нагрева, надежная защита от губительного перегрева, а также сухого хода и других факторов.
• Шум. Выбирая агрегат, убедитесь в его бесшумной работе. Качественное устройство должно работать очень тихо. Легкий звук может издавать лишь работающий насос.
• Дополнительное оборудование. Об этих элементах стоит позаботиться заранее. Надо приобрести такие составляющие, как тепловой аккумулятор и стабилизатор.

Технические особенности котлов

Ассортиментная линейка котлов представлена сериями:

Стандарт

Серия «Стандарт» представлена моделями «Эконом» и «Стандарт». Все котлы стандартной категории характеризуются возможностью плавной регулировки температуры теплоносителя, снабжены входом для подсоединения циркуляционного насоса. Конструкция этих котлов предельно проста и представляет собой металлический цилиндр, в нижней части которого расположен ТЭН, а в верхней — датчик регулятора температуры.

Линейка этой серии богата на модели различной мощности — от 2,5 кВт до 30 кВт. Для отопления больших площадей требуется дополнительная установка циркуляционного насоса и расширительного бака. Обычно используются, как электро котлы для дома и небольшого офиса.

Комфорт

Аппараты этой категории отличаются оснащенностью — так, в зависимости от мощности, модели содержат определенное число нагревательных элементов, разъемы для подсоединения комнатных термодатчиков.

Электрокотлы «Эван» технические характеристики в этой серии имеют различные, в зависимости от наличия или отсутствия трехступенчатого переключателя, встроенного циркуляционного насоса, электронного блока управления. Соответственно, более дорогие модели имеют все три механизма, в то время как экономичные модели снабжены только трехступенчатым переключателем мощности. Диапазон мощности котлов — от 3,5 кВт до 30 кВт. Используются как электро котлы для дома, офиса, складов.

Профессионал

Котлы этой серии имеют очень высокие мощностные характеристики — так, модельный ряд представлен агрегатами с теплопроизводительностью от 36 кВт до 480 кВт. Котлы имеют (не во всех моделях) четырехступенчатую регулировку мощности, защиту от короткого замыкания, несоответствующего давления, перегрева и перегрузки.

Модели укомплектованы пультом управления, на который выводится информация обо всех параметрах системы и с помощью которого можно комфортно управлять настройками котельной. Редко используются, как электро котлы для дома, так как мощность котлов позволяет использовать на огромных производственных объектах.

Люкс

Электрокотлы этой серии наиболее комплектны и функциональны. Исполняются как электроотопительные котлы для дома, административного здания и производственного помещения. Все модели этой линейки имеют встроенный циркуляционный насос, жидкокристаллический дисплей и расширительный бак на 12 литров.

Кроме того, параметрами системы можно управлять автоматически — в зависимости от погодных условий, а также дистанционно — с помощью специального пульта. Аппараты отличаются среди других моделей этого производителя, бесшумной работой и возможностью полностью автоматизированной работы.

Монтаж электрического котла отопления, подключение к электропитанию

Кроме сантехнического подключения электрокотла (обвязки), важнейшая задача при монтаже электрического котла правильно подключить электрический котел. Как принято говорить, эту работу должны делать профессионалы, но вам будет полезна информация по этому вопросу.

• Для электрического котла нужно выделить отдельную линию электропитания от вводно-распределительного щита вашего дома;
• Линия электропитания котла, должна быть защищена автоматом защиты с номинальным рабочим током, чуть больше чем рабочий ток электро котла при максимальном режиме (эти данные есть в паспорте котла);
• Корпус электро котла должен быть заземлен третьим (220 В) или пятым (380 В) проводом в кабеле электропитания. Для заземления электро котла нельзя использовать отдельные провода заземления;

В вводно-распределительном устройстве (ВРУ) дома или электрощите дома кабель электропитания котла подключается следующим образом:

• Фазные провода электропитания L1;L2;L3 подключаются на клеммы выхода трехфазного автомата защиты. Автомат защиты отдельный, только для электро котла.
• Нулевой рабочий провод (N) подключается к нулевой шине (клемнику) щита;
• Провод заземления подключается на отдельную шину в щите маркированную «Земля».
• При однофазном (220 вольт) электропитании котла, трехполюсной автомат защиты меняется на однополюсной. Остальные подключения остаются без изменений.

Важно! Не путать и не совмещать подключение нулевого рабочего (N) и заземляющего, защитного (PE) проводов при трехпроводном и пятипроводном подключении электрокотла

Подключение электрического котла — схема и особенности

В схеме подключения электрического котла к системе отопления дома участвуют следующие элементы:

• фильтр и циркуляционный насос, который способствует циркуляции теплоносителя в трубах;
• температурные датчики, устанавливаемые в системе трубопровода;
• расширительный бак для аккумулирования теплоносителя;
• радиаторы отопления – основные источники тепла в помещениях;
• сливные и запорные вентили.

Общая схема отопления от электрокотла показана на рисунке:

Варианты отопления частного дома с электрокотлом различаются в зависимости от вида теплогенератора и конкретных условий установки. Основным параметром, влияющим на мощность устанавливаемого электрокотла, является площадь отапливаемого помещения.

Действительно точный расчет могут произвести только специалисты, учитывающие материал и толщину стен, среднесуточную температуру, количество окон и дверей, а также массу коэффициентов. В упрощенном варианте считается, что для эффективного обогрева на каждые 10 кв.м. площади помещения с высотой стен, не превышающей 3 м, необходимо 1000 Вт (1кВт) электроэнергии.

Электрическая схема электрокотлов также зависит от их расчетной мощности. При использовании электрических теплоагрегатов мощностью до 12 кВт достаточно наличия однофазной сети 220 В. Если совокупная мощность нагревательных элементов превышает 12 кВт, подключение таких электроагрегатов возможно только при наличии трехфазной электросети 380 В.

Так как электрокотел является довольно сложным электрическим устройством, для его безопасного использования в обязательном порядке в электрическую сеть устанавливаются устройства защитного отключения и автоматические выключатели, а также оборудуется и подключается заземление.

Таким образом, электрический котел является универсальным источником отопления в частном доме, позволяющим достаточно быстро и беспроблемно осуществить обогрев.

Финансовый вопрос – как выбрать оптимальный вариант

Решая, какой электрокотел выбрать для отопления дома, не стоит забывать и о материальных расходах на электроэнергию.

Есть несколько способов сократить потребление электричества:

1. В обвязку котла можно вмонтировать теплоаккумулятор. Такой способ целесообразен при условии, что существуют дневные и ночные тарифы на электроэнергию. Тогда в ночное время в котельной с электрическим котлом вода будет нагреваться в теплоаккумуляторе (баке на 300-2000 литров), а в дневное время теплоноситель станет циркулировать по системе отопления.
2. Как вариант, если температура на улице не опускается ниже нулевой отметки, выгодно отапливать помещение кондиционером с функцией обогрева.

Итоги

Итак, мы рассказали, как выбрать электрокотел для отопления исходя из характеристик оборудования, а также принципов его действия. Надеемся, что каждый потребитель сможет определиться с наиболее подходящим для него вариантом, основываясь на полученных знаниях, предпочтениях и финансовых возможностях.

https://youtube.com/watch?v=sdUk5kFiY8Y

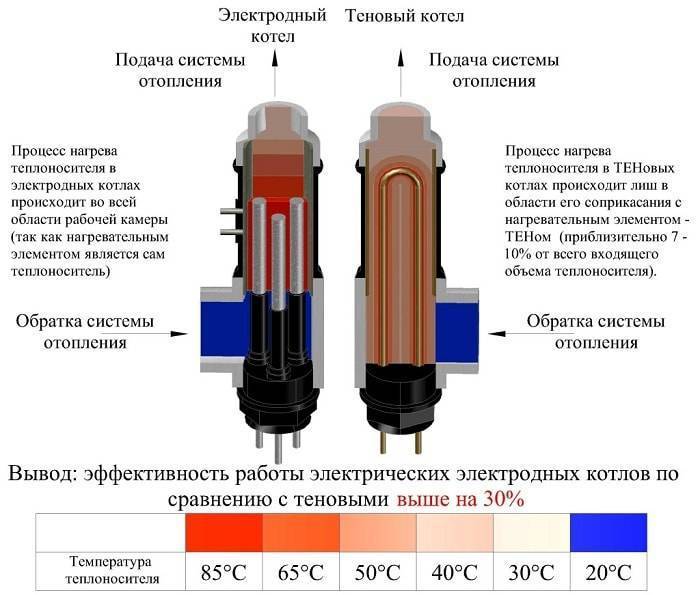

Что такое электродный котел

Принцип работы агрегата наглядно демонстрирует известный многим кипятильник из двух лезвий и четырех спичек. При подключении такого устройства к электросети, нагрев 1 л воды до 100 С происходит в течение нескольких минут.

Достигается такая интенсивность нагрева электродного котла благодаря явлению электролиза. Суть процесса состоит в том, что между двумя погруженными в раствор жидкого электролита электродами, при подключении внешнего источника напряжения, начинается направленное движение заряженных частиц. Ионы, имеющие положительный заряд перемещаются к катоду, а частицы с отрицательным зарядом притягивает анод.

Если на электроды подается переменное напряжение от бытовой электросети с частотой 50 Гц, в течение одной секунды изменение полярности происходит 50 раз, что влечет за собой периодическое изменение направления движения ионов. Вследствие повышенного сопротивления водной среды и внутреннего трения происходит преобразование кинетической энергии в тепловую, что и вызывает интенсивный нагрев раствора электролита.

Поскольку вода в системах централизованного снабжения имеет мало общего с чистой (Н₂О) и представляет собой раствор солей калия, кальция, магния и других элементов, она вполне может считаться электролитом. Непосредственный нагрев электролита (без контакта с поверхностью ТЭНа или корпусом) называется первичным.

Принципиальное отличие электродных котлов от других электрических установок заключается в том, что нагрев теплоносителя происходит без контакта с нагревательным элементом.

Следует также отметить, что производительность агрегата непосредственно связана с химическим составом теплоносителя.

Почему отапливать дом электричеством дешево: расчет

Чтобы не быть голословными, приведем наглядный пример дешевого отопления дома электричеством при помощи котла. Рассчитаем реальную экономию для дома с площадью 100 м?:

• Электрический котел практически всегда дает КПД-100%. В среднем, на 1кВт тепловой энергии затрачивается 1,03 кВт электричества.
• Согласно утвержденным тарифам, в Московской области на 2020 год для потребителей (населения) тариф с единой ставкой составляет 3,18 руб.
• Коэффициент тепловых затрат на обогрев 10 м? равен 1 кВт, в нашем случае получается 10 кВт тепла для площади в 100 м?.
• В среднем суточная норма потребления электроэнергии 1кВт в час, следовательно: 10 кВт х 24 часа = 240 кВт.
• При условии непрерывной работы котла целый месяц (что маловероятно) затраты киловатт будут равны: 240 х 30 = 7200 кВт.
• В месяц необходимо заплатить за использованное тепло: 7200 кВт х 3,18 руб = 22896 руб.

Схема совместного использования электрического и газового котла

Также следует учитывать, что на практике расход электричества снижается вдвое, поскольку электрокотел, нагревая помещение, выключается и перестает потреблять электроэнергию. В среднем, за отопление с использованием электрокотла придется заплатить около 12 тыс. рублей.

Котлы «Эван»: плюсы и минусы

Среди недостатков электроотопительных котлов для дома «Эван» называют зависимость от электроэнергии, и ее высокий расход. Впрочем, перечисленные недостатки в большей или меньшей степени характерны для большинства электрических нагревателей. Касательно конкретно котлов «Эван» многие владельцы жалуются на шумную работу аппаратов, ненадежные ТЭНы, частые поломки реле и выход из строя автоматики котла.

Поэтому при выборе котла лучше проконсультироваться со специалистом компании, ведь причины поломок зачастую вызваны условиями эксплуатации, неустойчивостью подаваемой электроэнергии, некорректно выполненной схемы подключения электрического котла отопления и других причин, не связанных с производственными дефектами.

Говоря о достоинствах этих российских котлов, обычно выделяют их низкую стоимость, простоту монтажа, огромный выбор моделей и неприхотливость в эксплуатации. Помимо этого, устройства обладают всеми преимуществами электрических котлов как таковых.

В этом ряду отмечают отсутствие необходимости заготавливать топливо и устанавливать дымоход (как это требуется в случае с газовыми и твердотопливными котлами), высокий КПД (99%) и уровень безопасности (при условии качественной электрики).

Как правильно выбрать?

При выборе электрического котла следует учитывать следующие критерии:

1. Мощность. Главная характеристика, от которой зависит площадь обогрева. Мощность обеспечивает ТЭН. Она может составлять от 2 до 60 кВт. При оценке параметра стоит учитывать площадь помещения. Для небольших домов отлично подходят настенные модели со средней мощностью.
2. Отапливаемая площадь. Используется простая формула для расчета мощности электрического котла: понадобится 1 кВт на каждый 10 м2 помещения. Например, для частого дома площадью 100 м2 необходим котел с мощностью от 10 кВт. Параметр указан в характеристиках товара, поэтому подобрать подходящий по производительности котел не составит труда.
3. Разновидности. Приборы бывают одноконтурными и двухконтурными. Первые работают на отопление либо на нагрев воды (попеременно выполняют одну из функций), но при необходимости к ним можно подсоединить бойлер, чтобы повысить функционал агрегата. В двухконтурных котлах сочетается возможность работы с двумя независимыми теплообменниками, то есть одновременное отопление помещения и обеспечение горячего водоснабжения.
4. Способ установки. Приборы бывают напольными и настенными. Первые обладают наибольшей мощностью, поэтому за короткое время разогревают помещение и воду. Из минусов большой расход электроэнергии и необходимость оборудования отдельного помещения площадью не менее 2 м2. Настенные модели подходят для отопления дач и небольших частных домов. Их часто используют в качестве резервного оборудования. Среди плюсов небольшой расход электроэнергии и возможность установки в любом удобном месте.
5. Тип питания. Прибор представляет собой емкость с несколькими ТЭНами, каждый из которых обладает мощностью 1,5 кВт. От количества нагревателей зависит мощность котла. Вода проходит через патрубок в емкость, нагревается и идет через выходное отверстие к системе отопления. Индукционные котлы работают за счет электродной катушки: вода нагревается за счет сопротивления переменного тока.
6. Управление. Может быть встроенным, интеллектуальным и удаленным. В первом случае агрегат оснащен панелью, на которой можно выбрать нужные параметры и цикличность работы. Удаленное управление предполагает использование специальной программы со смартфона. При интеллектуальном управлении не нужно ничего делать: достаточно включить котел, после чего он автоматически выберет оптимальный режим и будет поддерживать комфортные условия. У многих современных моделей есть возможность подключения к системе «Умный дом».
7. Дополнительные функции. К ним относят опции, которые не влияют на производительность, но делают использование прибора более удобным. К примеру, регулировка мощности: можно выбрать полный обогрев на зиму и более низкий в межсезонье, чтобы сэкономить ресурсы. У приборов с электронным термостатом регулировка выполняется автоматически. Кроме этого устройства могут оснащаться защитой от замерзания, защитной системой (отключение в случае аварийной ситуации) и возможностью подключения к ним системы теплого пола.

Выбор и особенности электрического котла

В процессе выбора электрокотла нужно руководствоваться тем, какая площадь нуждается в обогреве, поэтому мощность электрокотла выбирается в зависимости от площади обогреваемого помещения примерно 1 кВт на 10 м² хорошо утепленного дома с высотой потолка не более 3 м.

Наибольшей популярностью пользуются двухконтурные приборы мощностью 6-15 кВт, а среди бытовых напольных электрокотлов, большая часть которых применяется при строительстве коттеджей, наиболее популярными являются модели, чья мощность оставляет 20-30 кВт.

Принцип работы современных электрокотлов предельно прост: для нагрева теплоносителя, т.е. воды, используется принцип его ионизации.

Схема монтажа электроводонагревателя.

Суть такова, что энергия электрического тока напрямую передается молекулам теплоносителя, в результате чего его температура мгновенно возрастает. В свою очередь, отопительный прибор рассматриваемого типа весьма быстро достигает уровня своей номинальной мощности. При прекращении поступления воды по каким-либо причинам отопительный агрегат тоже сразу же прекращает работать. Благодаря этому вероятность взрыва, пожара или термического повреждения системы сводится к минимуму. Котлы рассматриваемого типа имеют разборную конструкцию, что дает возможность без особых проблем заменить старый электрод, который по каким-то причинам уже не работает, на новый.

Одним из наиболее эффективных способов снижения финансовых затрат на отопление при использовании электрокотла является принцип многотарифного учета электроэнергии. Вполне очевидным является тот факт, что потребность пользователей различных электроприборов в электроэнергии в течение суток постоянно меняется. Так, максимум потребления, когда работает множество различных приборов, приходится на периоды с 08:00 до 11:00 и с 20:00 до 22:00, полупиковые периоды — с 07:00 до 08:00 и с 11:00 до 20:00. Как раз на эти временные промежутки суток и приходится основная часть работы бытовых электроприборов и максимум промышленного потребления электрической энергии. Минимальное же потребление электроэнергии происходит ночью, т.е. с 23:00 до 06:00. Поэтому целесообразно использовать данную электроэнергию в бытовых целях, а конкретно — на отопление электрокотлом. Такой принцип распределения энергии дает возможность сэкономить до 30% в результате поддержания оптимальной температуры воздуха в помещении на протяжении суток.

Весьма эффективным и экономически оправданным является принцип комбинированного использования «ночного» тарифа при эксплуатации электродных котлов и прочих устройств. Широко практикуется использование таких комбинированных отопительных систем, как: электрокотел и газовый котел, электрокотел и твердотопливный котел. Это дает пользователям возможность минимизировать затраты природного газа и обеспечить максимальное удобство эксплуатации твердотопливных котлов.

Особенности устройств

Компания «РусНИТ» ранее входила в военно-космическое предприятие «Красный луч». Основана сама компания была в 1994 году и изначально выпускала достаточно сложное оборудование.

Так как никакой прибыли это не приносило, руководство приняло решение выпускать простое отопительное оборудование.

Это отличный вариант в тех случаях, когда нет возможности подключится к основному газопроводу.

К основным особенностям этих котлов можно отнести:

• возможность выставлять необходимую мощность;
• поддержание точной температуры в помещении;
• наличие внешних индикаторов, которые позволяют отслеживать работу устройства;
• оснащение циркуляционным насосом, что увеличивает КПД.

Производители электрокотлов

Среди наиболее известных и надежных изготовителей электрических котлов следует назвать следующие фирмы:

(Германия, Словакия)

(Германия)

(Словакия)

(Россия)

(Россия)

(Россия)

Список можно продолжать еще долго, но, для правильного понимания следует учесть, что выбор электрического котла не следует делать, исходя из наименования бренда. Здесь важны технические характеристики, мощность, тип нагревателей и прочие важные параметры.

Для работы в российских условиях гораздо предпочтительнее продукция отечественных изготовителей. Они хорошо знакомы с особенностями и условиями работы, поэтому использование российских электрокотлов позволит обойтись без дорогостоящих дополнений (импортные ИБП, дорогие запчасти и т.п.).

Преимущества и недостатки электрических котлов

Электрооборудование, используемое для нагрева теплоносителя автономных систем отопления, имеет ряд достоинств.

1. В отличие от газовых и твердотопливных агрегатов, электрические – не используют при рабочем режиме нагревания источника открытого огня. Конструкция электрооборудования предусматривает нагрев теплоносителя посредством влияния физических процессов специальными элементами котла, вызванных воздействием электрического тока.
2. Отсутствие горелок и пламени, позволяет электрокотлам быть пожаробезопасными, при правильном монтаже электропроводки. По этой же причине отсутствуют вредные выбросы в атмосферу, в отличие от «собратьев», использующих ископаемые ресурсы.
3. При подведении газовой магистрали, используемой для отопления, необходимо соблюдение целого перечня технических условий, которые предъявят газовщики, обслуживающие территорию расположения домовладения. При этом низкая цена газа на годы вперёд, будет несколько раз отражаться в стоимости проектной документации и прокладке трубы. А доступность электричества не требует никаких согласований.
4. Для твердотопливных, а иногда газовых котлов требуется специальное котельное помещение, оборудованное всеми необходимыми атрибутами противопожарной и технологической оснастки. Компактность электрических агрегатов позволяет вписать нагревательные приборы в интерьер любой жилой комнаты.
5. Конструкция электрооборудования достаточно проста в управлении и эксплуатации. Рабочий режим нагрева теплоносителя не требует контроля. Используя простые кнопки включения, устанавливают желаемые параметры. Дальнейшее участие потребителя в работе котла происходит при необходимости корректировки установленных параметров.
6. Низкая цена и отсутствие потребности в складских помещениях под твёрдое или жидкое топливо также является преимуществом электрокотлов.

Установка электрооборудования имеет и недостатки:

1. Высокая стоимость электричества и отсутствие технической возможности отапливать коттеджи больших размеров.
2. Применение электрокотлов эффективно в закрытых контурах отопительных систем, а это повлечёт за собой переделку и удорожание существующих внутридомовых магистралей. Работа электрооборудования при естественной циркуляции или открытым расширительным бачком, ведёт к снижению тепловой мощности, а значит – актуальности применения.

Помимо этого установка электроагрегата часто сопряжена с монтажом дополнительных элементов:

• циркуляционного насоса для создания закрытого контура;
• стабилизатора напряжения при высокой чувствительности к перепадам;
• замены теплоносителя на химически нейтральный, с определённым удельным сопротивлением, для электродных котлов;
• замены радиаторов, т. к. в воде может образоваться сероводород, который разрушает алюминий.

Дискуссионные моменты

Следует развенчать ложное представление о том, что электродные отопительные котлы могут быть катодными и анодными

Важно понимать, что катод и анод являются неотъемлемыми атрибутами постоянного тока. Электродные нагреватели питаются от переменного тока.

Исключение составляют те электродные агрегаты для отопления, которые работают по однофазной схеме. К ним, с определенной натяжкой, можно применить название «катодные», т.к. внутри прибора имеется пара трубчатых стержней. Один из них соединяется с электрическим током, второй же выполняет функцию нулевой фазы. После подачи напряжения электрический ток (отрицательно заряженные частицы, или – электроды) двигается от первого стержня ко второму. Намного правильнее применить к названию электродных котлов термин «ионные», т.к. на это указывает сам принцип высвобождения тепловой энергии.

Однофазные и трехфазные электрические котлы

К выбору котла следует отнестись ответственно, поскольку нужно учитывать все нюансы, касающиеся электрообслуживания вашего дома. Электролинии не всегда способны справиться с нагрузкой, которая повышается после установки котла. Чтобы таких проблем не возникало, посетите отделение энергосбыта, к которому относитесь, и уточните (или попросите рассчитать) максимальную мощность, которую они смогут обеспечить. При расчете необходимых киловатт не забудьте про бытовые электроприборы, находящиеся у вас дома.

Схема строения одноконтурного настенного электрического котла: 1 — электрошкаф; 2 — контрольные лампы; 3 — регулятор температуры; 4 — термометр/манометр; 5 — выключатели мощности; 6 — главный выключатель; 7 — расширительный бак; 8 — кабельный ввод; 9 — предохранительный клапан; 10 — насос; 11 — обратная линия котла; 12 — штекерное соединение контура регулирования; 13 — предохранительный ограничитель температуры; 14 — предохранитель системы управления; 15 — воздушный клапан; 16 — облицовка котла с теплоизоляцией; 17 — реле давления воды; 18 — нагревательные стержни; 19 — подающая линия котла

Электрический котел устроен довольно просто: он содержит теплообменник и блок управления и регулировки. Существуют доукомплектованные модели, которые снабжены расширительным баком, фильтром и насосом.

Для отопления частных домов применяются электрокотлы небольшой мощности: однофазные и трехфазные.

Схема каскадного подключения электрического котла

Однофазный электрический котел

Однофазным считается котел, работающий от сети 220 В. Подключить его не составит труда, поскольку все дома оснащены необходимым напряжением. Мощность устройства варьируется от 6 до 12 кВт. Целесообразно использовать такой котел для площади, не превышающей 100 м?. Особенности электрического котла для отопления дома (220 В):

работает по принципу водонагревательного прибора (бойлер, чайник);
для работы достаточно обычной сети (220В);
для его установки не нужно получать специальное разрешение.

Электрический котел для использования в частном доме

Трехфазный электрический котел

Трехфазный котел более мощный, чем однофазный, и подходит для установки на площади более 100 м?. Чтобы сеть могла выдержать нагрузку при эксплуатации котла, их производят трехфазными, то есть подключаются они к сети на 380 В. Особенности трехфазного котла:

мощный

Нужно брать во внимание отапливаемую площадь. На 10 м? требуется 1 кВт + 10-20% (для запаса);
работает от трех фаз (380 В), необходимо увеличивать мощность подачи тока в доме;
необходимо получение специального разрешения в энергосбыте на увеличение потребляемой мощности и установку котла;

номинальный ток, который должен быть в каждой из трех фаз, варьируется от 6,1 до 110 А. Этот показатель влияет на выбор автоматического выключателя, проводку, ее поперечное сечение (допустимые показатели указаны в таблице ниже). Правильный подбор необходимых элементов исключит возможность возгорания.

Таблица «Значения сечения кабеля и тока предохранительных автоматов»:

Мощность котла (до указанного значения)	Значение тока предохранительных автоматов, для однофазных котлов	Значение тока предохранительных автоматов, для трехфазных котлов	Сечение кабеля для однофазных котлов	Сечение кабеля для трехфазных котлов
4 кВт	25 А	4,0 мм?
6 кВт	32 А	6,0 мм?
10 кВт	50 А	10,0 мм?
12 кВт	63 А	16,0 мм?	2,5 мм?
16 кВт	32 А	4,0 мм?
22 кВт	40 А	6,0 мм?
27 кВт	50 А	10,0 мм?
30 кВт	63 А	16,0 мм?
45 кВт	80 А	25 мм?
60 кВт	125 А	35 мм?

Какой бы котел не устанавливался для дешевого отопления дома электричеством, в любом случае, необходимо предусмотреть резервный источник тепла.

Монтажные размеры электрического котла Buderus Tronic 5000 Н

Преимущества электрокотлов

Несмотря на прямую зависимость отопления при помощи электрокотлов от энергоносителей, эти приборы имеют ряд существенных преимуществ:

1. Высокий уровень безопасности. Газовое оборудование подвержено риску утечки и взрыва, а печное отопление выделяет вредные продукты горения. Что касается электрического, то оно абсолютно безвредно.
2. Простота и скорость установки. Большинство владельцев частных домов самостоятельно монтируют электроприборы для отопления, а индукционные и вовсе делают своими руками.
3. Не требуется запасать топливо, как в случае с твердотопливными котлами и печками. Для хранения дров, торфа или угля требуется оборудовать специальное место, а также оплачивать их транспортировку.
4. Практически бесшумны в работе.
5. Не наносят урона экологии.
6. Самостоятельный выбор температуры в доме.
7. Отсутствуют требования к постоянному уходу и обслуживанию.

Среди преимуществ электрокотла следует отметить и низкую его стоимость в сравнении с другими типами приборов для отопления.
